MODE D'EMPLOI Favorit 52850 AEG-ELECTROLUX

voir te vullen met zout.

Electrical connectionNous vous remercions d’avoir choisi l’un de nos produits de qualité. Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser correctement et efficacement toutes les fonctions de l’appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil. Sommaire Notice d'utilisation 44 Consignes de sécurité 44 Utilisation réglementaire 44 Sécurité générale 44 Sécurité enfants 45 Installation 45 Description de l'appareil 46 Bandeau de commande 47 Affichage numérique 48 Touches de fonction 48 Touche Départ différé 48 Mode Programmation 48 Utilisation de l'appareil 48 Réglage de l'adoucisseur d'eau 49 Réglage électronique 49 Utilisation du sel régénérant 50 Utilisation du liquide de rinçage 50 Rangement des couverts et de la vaisselle

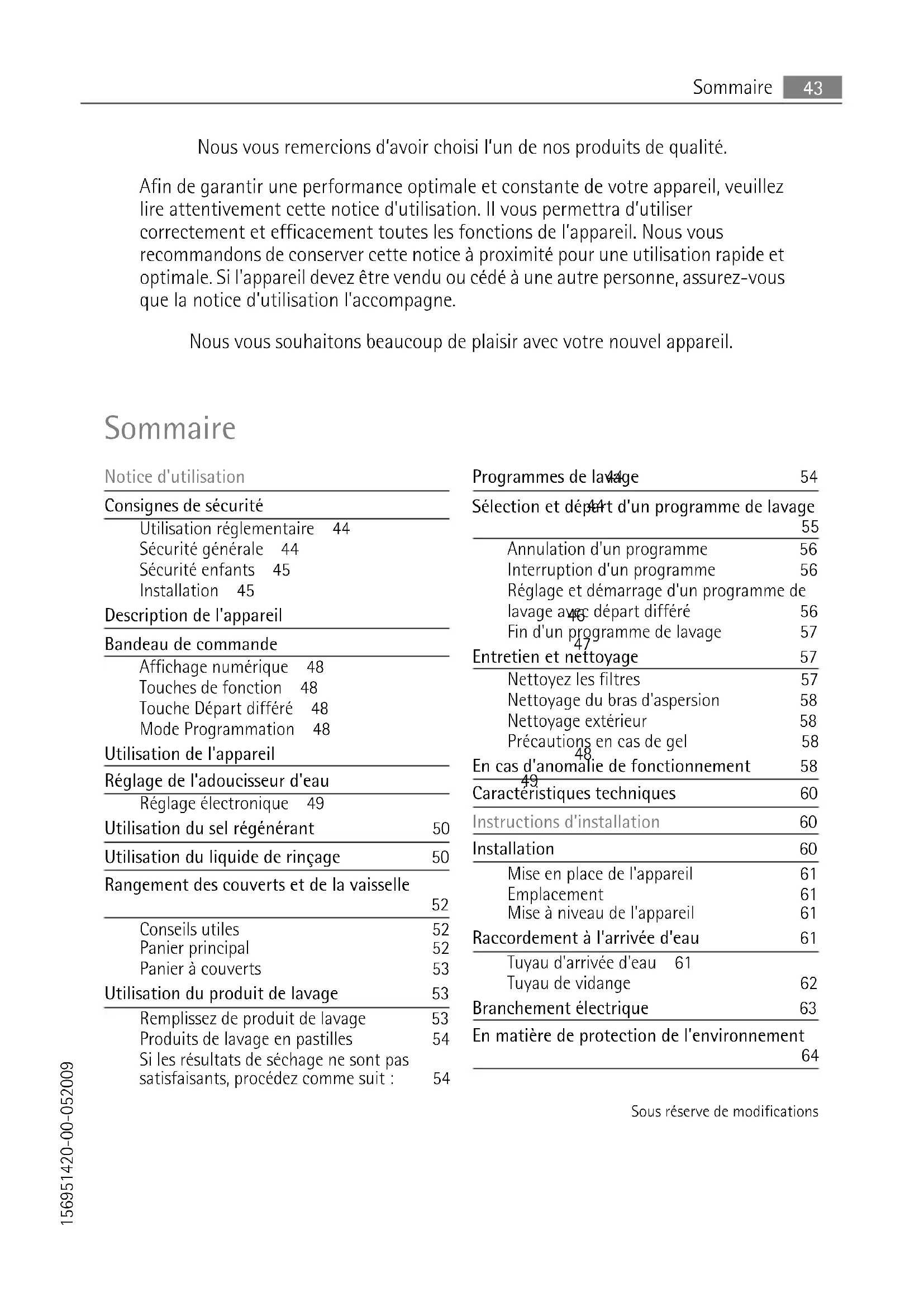

Conseils utiles 52 Panier principal 52 Panier à couverts 53 Utilisation du produit de lavage 53 Remplissez de produit de lavage 53 Produits de lavage en pastilles 54 Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit : 54 Programmes de lavage 54 Sélection et départ d'un programme de lavage

Annulation d'un programme 56 Interruption d'un programme 56 Réglage et démarrage d'un programme de lavage avec départ différé 56 Fin d'un programme de lavage 57 Entretien et nettoyage 57 Nettoyez les filtres 57 Nettoyage du bras d'aspersion 58 Nettoyage extérieur 58 Précautions en cas de gel 58 En cas d'anomalie de fonctionnement 58 Caractéristiques techniques 60 Instructions d'installation 60 Installation 60 Mise en place de l'appareil 61 Emplacement 61 Mise à niveau de l'appareil 61 Raccordement à l'arrivée d'eau 61 Tuyau d'arrivée d'eau 61 Tuyau de vidange 62 Branchement électrique 63 En matière de protection de l'environnement

Sous réserve de modifications Sommaire

156951420-00-052009Notice d'utilisation Consignes de sécurité Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil. Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explo- sion !

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier principal.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.

• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !

• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusive- ment avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effec- tuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre Service Après-vente. Exigez des pièces d'origine. Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.

• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.

• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.

• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.

• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Consignes de sécuritéSécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.

• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffo- cation.

• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte. Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.

• Déballez l'appareil avant de l'utiliser pour la première fois.

• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.

• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil : – si le câble secteur ou les tuyaux d'eau sont endommagés, – si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil. Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques. AVERTISSEMENT Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau. Consignes de sécurité 45Description de l'appareil 1 Bras d'aspersion 2 Micro-filtre 3 Distributeur de détergent 4 Distributeur de liquide de rinçage 5 Filtre plat 6 Réservoir de sel régénérant L'étiquette des caractéristiques nominales se trouve à l'arrière de l'appareil.

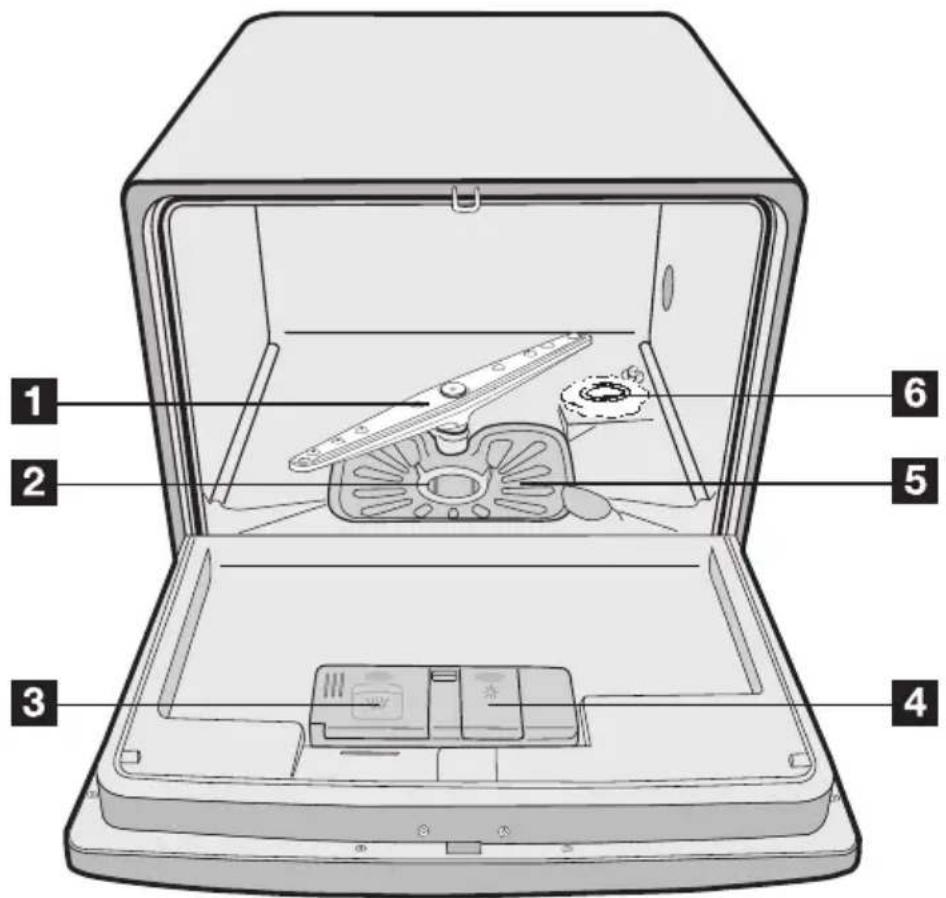

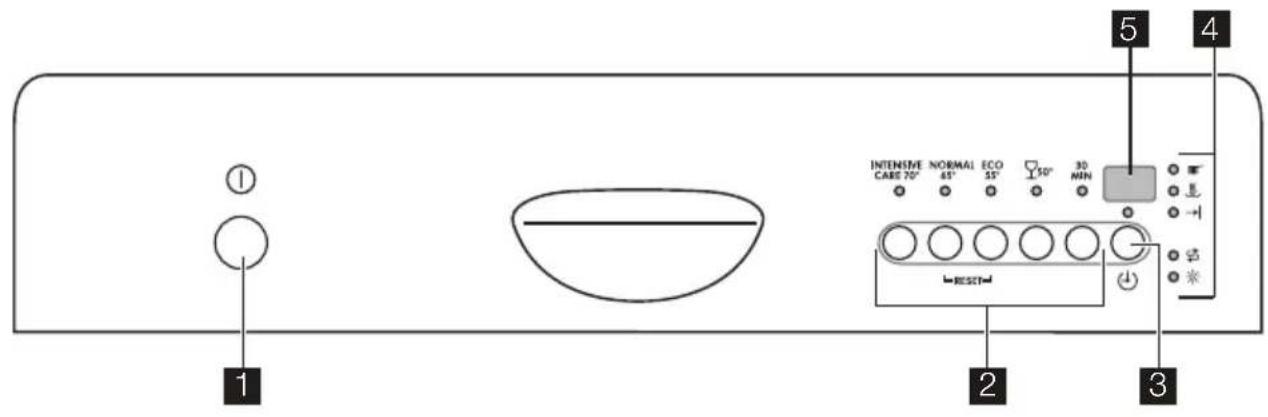

Description de l'appareilBandeau de commande

Touches de sélection des programmes

Touche Départ différé

Touches de fonction Voyants Lavage Le voyant s'allume quand la phase de lavage ou de rinçage est en cours. Séchage Le voyant s'allume quand la phase de séchage est en cours. Fin Le voyant s'allume dès que le programme de la- vage est terminé.

Bandeau de commande 47Voyants Sel

Le voyant s'allume lorsque le réservoir de sel ré- générant doit être rempli. Reportez-vous au chapitre " Utilisation du sel régénérant ". Le voyant de réapprovisionnement en sel régé- nérant peut rester allumé plusieurs heures après le remplissage du réservoir de sel. Liquide de rinçage

Le voyant s'allume lorsque le distributeur de li- quide de rinçage doit être rempli. Reportez-vous au chapitre " Utilisation du liquide de rinçage ".

1) Le voyant est éteint pendant le déroulement du programme.

Affichage numérique L'affichage indique :

• Le niveau de dureté sur lequel est réglé l'adoucisseur d'eau.

• La durée du programme.

• Le temps restant (approximatif) avant la fin du programme.

• La fin du programme de lavage.

• Le décompte du départ différé.

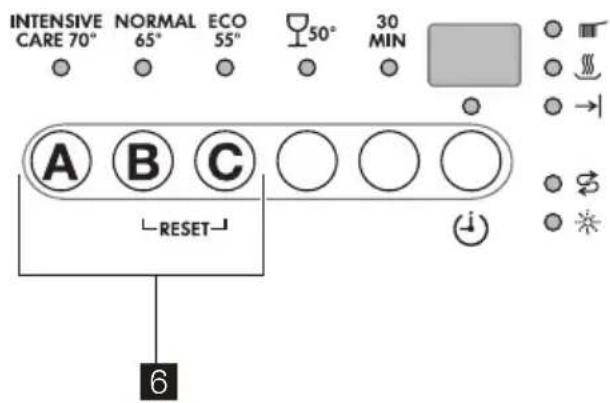

• Les codes d'anomalie de l'appareil. Touches de fonction Utilisez les touches de fonction pour procéder aux opérations suivantes :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".

• Annuler un programme ou un départ différé en cours. Reportez-vous au chapitre "Ré- glage et départ d'un programme de lavage". Touche Départ différé Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Réglage et démarrage d'un programme de lavage". Mode Programmation L'appareil est en mode programmation lorsque tous les voyants de programme sont allumés. L'appareil doit être en mode Programmation pour effectuer les opérations suivantes : – Sélectionner un programme de lavage. – Régler le niveau de l'adoucisseur d'eau. Si un voyant de programme est allumé, annulez le programme pour revenir en mode Pro- grammation. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage". Utilisation de l'appareil Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si

nécessaire, ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de rinçage.

Utilisation de l'appareil4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Versez le produit de lavage dans le compartiment correspondant.

7. Démarrez le programme de lavage.

Si vous utilisez un produit de lavage en pastilles, reportez-vous au chapitre "Utilisation du produit de lavage". Réglage de l'adoucisseur d'eau L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil. La dureté de l'eau est mesurée par échelles équivalentes :

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

• Clarke. Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation. Dureté de l'eau Réglage de la dureté de l'eau Niveau sur l'afficheur nu- mérique °dH mmol/l °TH degrés Clarke >24 >4,2 >40 > 28 5

1) Ne pas approvisionner en sel régénérant.

Réglage électronique L'adoucisseur est réglé d'usine sur le niveau 3.

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode programmation.

3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que

les voyants des touches de fonction A, B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

– Les voyants des touches de fonction B et C s'éteignent. – Le voyant de la touche de fonction A continue de clignoter. – L'affichage numérique indique le niveau actuel. Exemple : L'affichage numérique indique = niveau 3. Réglage de l'adoucisseur d'eau

496. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.

7. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

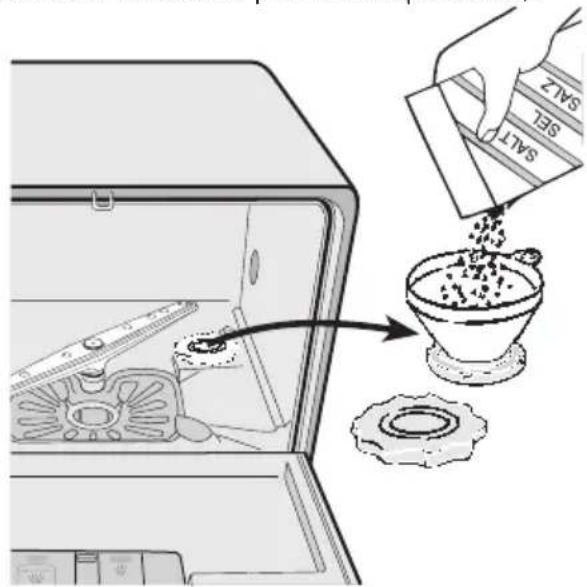

Utilisation du sel régénérant ATTENTION Utilisez uniquement du sel régénérant pour lave-vaisselle. Les autres types de sel peuvent endommager l'adoucisseur. ATTENTION Les grains de sel et l'eau salée au fond de l'appareil peuvent favoriser une corrosion. Rem- plissez l'appareil de sel avant de démarrer un programme de lavage pour éviter la formation de corrosion. Procédez de la manière suivante pour remplir le réservoir :

1. Tournez le bouchon vers la gauche pour ouvrir le réservoir à sel.

2. Remplissez le réservoir d'un litre d'eau (uniquement lors de la première opération).

3. Utilisez un entonnoir pour verser le sel.

4. Eliminez le sel qui se trouve autour de l'ouverture du réservoir.

5. Vissez le bouchon vers la droite pour refermer le réservoir à sel.

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel. Quand vous réglez l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé. Utilisation du liquide de rinçage ATTENTION Utilisez uniquement un liquide de rinçage pour lave-vaisselle. N'utilisez aucun autre produit qui n'est pas adapté au lave-vaisselle (par ex, agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet d'endommager l'appareil.

Utilisation du sel régénérantLe liquide de rinçage assure un séchage optimal et un séchage sans taches ni striures. Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage. Procédez de la manière suivante pour remplir le distributeur :

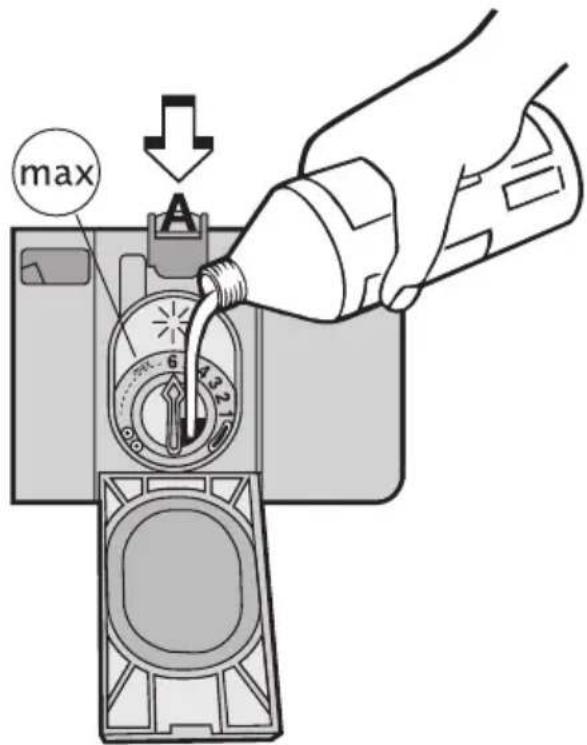

1. Appuyez sur la touche (A) pour ouvrir le distributeur.

2. Remplissez le distributeur de liquide de rinçage. Le niveau maximum de remplissage est

signalé par le repère "max".

3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour

éviter la formation de mousse pendant le programme de lavage.

4. Fermez le distributeur de liquide de rinçage.

La capacité du distributeur est d'environ 150 ml. La quantité de liquide de rinçage est suffisante pour environ 60 programmes de lavage. Ajustez le dosage L'appareil est réglé à l'usine sur le niveau 1. Adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 dosage minimum, position 6 dosage maximum). Pour ajuster le dosage du liquide de rinçage, reportez-vous aux résultats de lavage ("En cas d'anomalie de fonctionnement..."). Commencez par le dosage le plus bas. Tournez la flèche vers la droite pour augmenter la dose. Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage. Utilisation du liquide de rinçage 51Rangement des couverts et de la vaisselle Conseils utiles ATTENTION Utilisez uniquement l'appareil pour le lavege d'ustensiles de cuisine et de vaisselle lavables en lave-vaisselle. Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doivent pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à : – Enlever tous les restes d'aliments. – Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les couverts : – Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant. – Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé. – Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent. – Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles. – Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. – Placez les petites pièces dans le panier à couverts.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

• Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

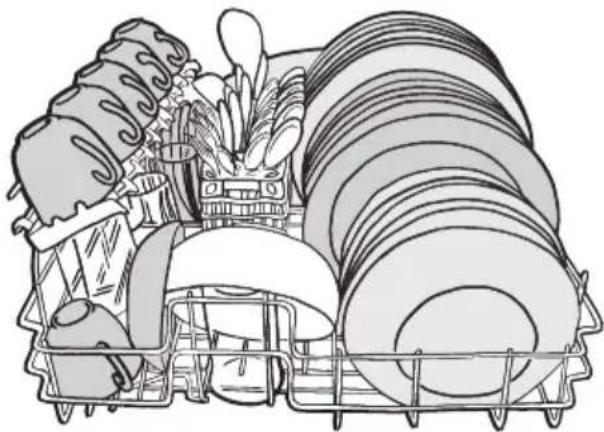

• Placez les articles légers (bols,...) dans le panier principal. Disposez-les de façon à ce qu'ils ne puissent se retourner. ATTENTION Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage. Panier principal Disposez les plats profonds et les grands couvercles autour du panier. Placez la vaisselle au-dessus et au-dessous des supports pour tasses. L'eau doit atteindre les plats de toutes parts. Repliez les supports pour tasses pour nettoyer les éléments de grande taille.

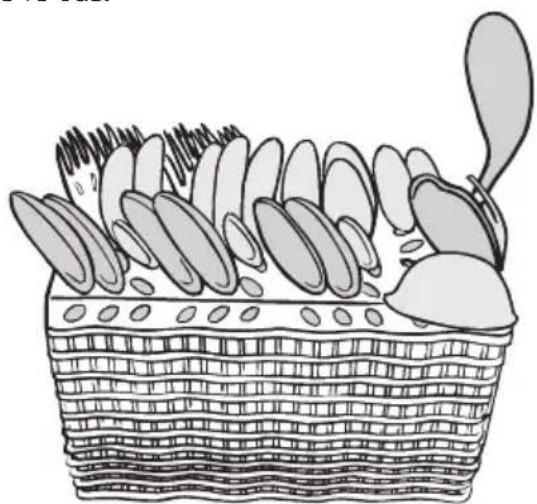

Rangement des couverts et de la vaissellePanier à couverts AVERTISSEMENT Ne placez pas les couteaux longs en position verticale pour éviter tout risque de blessure. Disposez les éléments longs et/ou coupants à l'horizontale dans le panier principal. Atten- tion aux éléments coupants comme les couteaux. Utilisez le panier à couverts pour :

• les fourchettes et les cuillères, manche tourné vers le bas.

• les couteaux, manche tourné vers le haut. Le panier à couverts est doté d'un séparateur à couverts que vous pouvez retirer. Veillez à ce que les couverts ne soient pas collés ensemble. Vérifiez que le bras d'aspersion tourne librement avant de fermer la porte. Utilisation du produit de lavage Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle. Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.

• Consignes de stockage. Les instructions figurant sur l'emballage se réfèrent généralement à des lave-vaisselle de grande dimension (12 couverts). En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement. Remplissez de produit de lavage Procédez de la manière suivante pour remplir le distributeur :

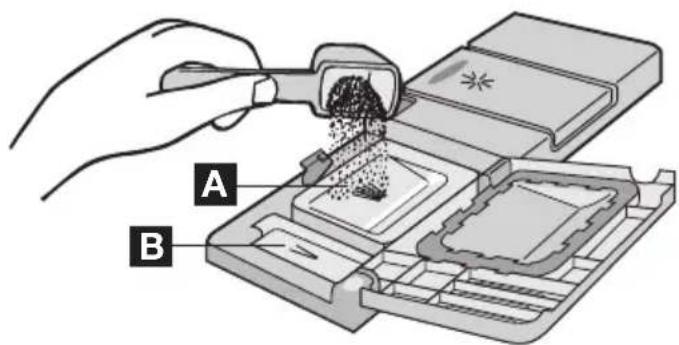

1. Ouvrez le couvercle du distributeur

de produit de lavage.

2. Remplissez le distributeur ( A).

3. Si vous utilisez un programme avec

une phase de prélavage, rajoutez du produit de lavage dans le comparti- ment de prélavage ( B). Le produit de lavage est extrait pendant la phase de prélavage.

4. Fermez le couvercle du distributeur.

Utilisation du produit de lavage 53Produits de lavage en pastilles Placez une pastille dans le compartiment ( A). Ces produits combinent les fonctions :

• de produit de lavage

• de liquide de rinçage

• de sel régénérant. Ils peuvent contenir d'autres substances selon le type de pastille utilisé. Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'ali-

mentation. Consultez à cet effet les instructions du fabricant.

2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage. Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.

2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.

2. Réglez la position maximale du degré de dureté de l'eau.

3. Effectuez un programme normal sans charger l'appareil.

4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre

région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".

5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent. Programmes de lavage Programmes de lavage Programme Degré de salissure Type de vaisselle Description du programme INTENSIVE CARE Très sale Vaisselle, couverts, plats et cas- seroles Prélavage Lavage principal à 70°C 2 rinçages intermédiaires Rinçage final Séchage NORMAL Moyenne- ment sale Vaisselle et couverts Prélavage Lavage principal à 65°C 1 rinçage intermédiaire Rinçage final Séchage

Programmes de lavageProgramme Degré de salissure Type de vaisselle Description du programme ECO

Moyenne- ment sale Vaisselle et couverts Prélavage Lavage principal à 55°C 1 rinçage intermédiaire Rinçage final Séchage Moyenne- ment ou légère- ment sale Vaisselle et couverts Lavage principal à 50°C 1 rinçage intermédiaire Rinçage final 30 MIN Moyenne- ment sale Vaisselle et couverts Prélavage Lavage principal à 40°C 1 rinçage intermédiaire Rinçage final

1) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour

connaître les résultats des tests. Valeurs de consommation Programme Durée du programme (en minutes)

Consommation éner- gétique (in kWh) Consommation d'eau (en litres)

1) L'affichage numérique indique la durée du programme.

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle. Sélection et départ d'un programme de lavage Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là. Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode programmation.

3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre "Programmes

de lavage". – Le voyant du programme correspondant s'allume. – Tous les autres voyants de programme s'éteignent. Sélection et départ d'un programme de lavage 55– La durée du programme clignote sur l'affichage numérique. – Le voyant de phase du programme correspondant clignote.

– Le programme démarre automatiquement. – Le voyant de phase du programme correspondant est allumé. Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme. AVERTISSEMENT Annulez ou interrompez un programme de lavage uniquement si cela est absolument né- cessaire. ATTENTION Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil. Annulation d'un programme

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que

tous les voyants de programme s'allument.

2. Relâchez les touches de fonction B et C pour annuler le programme de lavage.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.

2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage. Interruption d'un programme Ouvrez la porte.

• Le programme s'arrête. Fermez la porte.

• Le programme reprend à partir du moment de l'interruption. Réglage et démarrage d'un programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arrêt.

2. Sélectionnez un programme de lavage.

3. Appuyez sur la touche Départ différé jusqu'à ce que le délai prévu avant le départ du

programme clignote sur l'affichage. – Le voyant Départ différé s'allume.

– Le chiffre s'allume sur l'affichage de manière fixe. – Le décompte du départ différé démarre automatiquement. – Le décompte s'effectue d'heure en heure. – Lorsque le décompte est terminé, le programme de lavage démarre automatique- ment. L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Sélection et départ d'un programme de lavageAnnulation du départ différé :

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que

tous les voyants de programme s'allument. – L'annulation d'un départ différé implique également l'annulation du programme de lavage.

2. Sélectionnez un autre programme de lavage.

Vous pouvez également sélectionner le programme de lavage et le départ différé lorsque la porte est fermée. N'oubliez pas dans ce cas que, lorsque vous appuyez sur la touche d'un programme, vous disposez de 3 secondes seulement pour sélectionner un autre programme ou un départ différé. Au bout de ces 3 secondes, le programme sélectionné démarre auto- matiquement. Fin d'un programme de lavage Mettez l'appareil à l'arrêt de la façon suivante :

• L'appareil s'arrête automatiquement.

• L'affichage indique 0.

• Le voyant Fin de programme s'allume.

1. Appuyez sur la touche Marche/Arrêt.

3. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte

du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vais- selle. Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs. Entretien et nettoyage AVERTISSEMENT Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres. Nettoyez les filtres ATTENTION N'utilisez en aucun cas le lave-vaisselle sans les filtres. Assurez-vous que les filtres sont bien en place. Des filtres non nettoyés réduisent les performances de lavage. Entretien et nettoyage 57L'appareil possède 2 filtres :

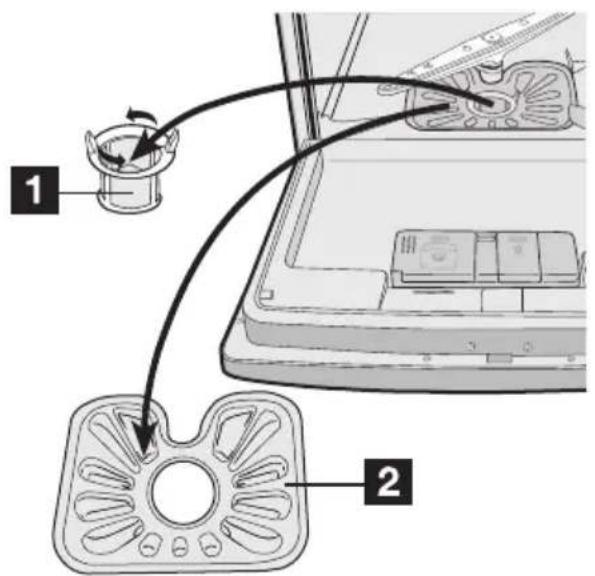

Procédez de la manière suivante pour nettoyer les filtres :

2. Sortez le panier.

3. Sortez les filtres du fond.

4. Nettoyez les filtres à l'eau courante.

5. Remettez les filtres en place.

6. Bloquez le système de filtrage en tournant

la poignée du microfiltre vers la droite jus- qu'à la butée. Nettoyage du bras d'aspersion Examinez régulièrement le bras d'aspersion. Éliminez les résidus de salissure qui bouchent les orifices du bras d'aspersion. Si besoin, procédez de la manière suivante pour le démonter :

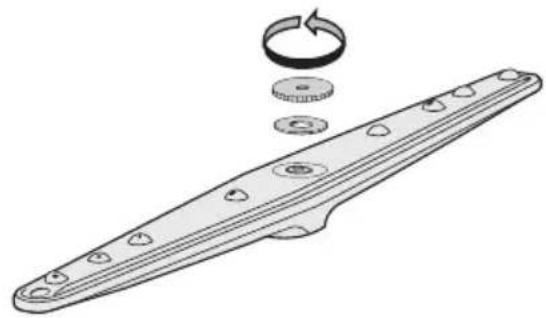

1. Tournez l'écrou vers la gauche.

2. Retirez le bras d'aspersion.

3. Nettoyez les orifices.

Nettoyage extérieur Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc. Précautions en cas de gel ATTENTION N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel. Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la. En cas d'anomalie de fonctionnement L'appareil ne démarre pas ou ne s'arrête pas. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau,

En cas d'anomalie de fonctionnementsans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après- vente. Code d'erreur et anomalie de fonc- tionnement Cause possible et solution

• L'affichage numérique indique Le lave-vaisselle n'est pas approvi- sionné en eau

• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau.

• Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre.

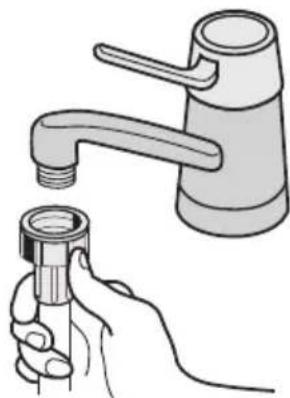

• Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• L'affichage numérique indique Le lave-vaisselle ne vidange pas

• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier.

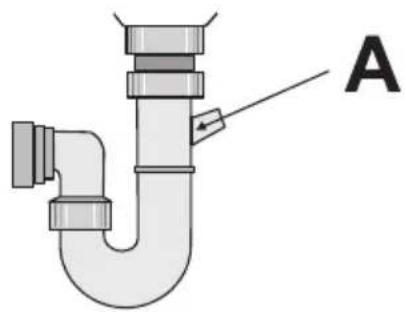

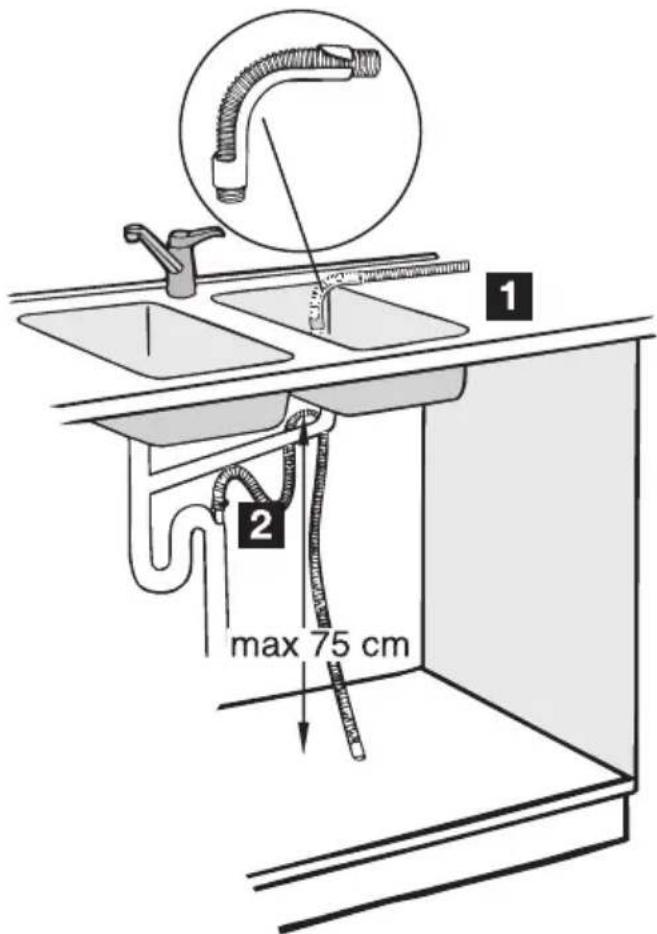

• Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• la pompe de vidange fonctionne en continu

• tous les voyants du bandeau de commande sont éteints Le système de sécurité anti-débor- dement s'est déclenché

• Fermez le robinet d'arrivée d'eau et contactez le service après-vente. Le programme ne démarre pas • La porte de l'appareil n'est pas fermée. Fermez la porte.

• La prise du câble d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur.

• Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible.

• La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiatement. Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après- vente. Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Référence produit (PNC)

• Numéro de série (S.N.) Vous trouverez ces informations sur la plaque signalétique située sur l'appareil. Inscrivez les informations ici : Description du modèle : .......... Référence du produit : .......... En cas d'anomalie de fonctionnement 59Numéro de série : .......... Les résultats de lavage sont insatisfaisants. La vaisselle n'est pas propre. • Vous n'avez pas sélectionné le programme approprié.

• La vaisselle est disposée de manière telle à empêcher l'eau d'at- teindre toutes les surfaces. Ne surchargez pas les paniers.

• La rotation du bras d'aspersion est entravée par de la vaisselle mal rangée.

• Les filtres sont encrassés ou mal installés.

• La quantité de produit de lavage est insuffisante ou le distributeur de produit de lavage n'a pas été approvisionné. Des dépôts de tartre sont présents sur la vaisselle.

• Le réservoir de sel est vide.

• Le niveau de l'adoucisseur d'eau est mal réglé.

• Le bouchon du réservoir de sel sel n'est pas vissé correctement. La vaisselle est mouillée et terne.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide. Les verres et la vaisselle pré- sentent des rayures, des ta- ches blanches ou un film bleuâtre.

• Réduisez le dosage du liquide de rinçage. Des gouttes d'eau ont séché sur les verres et la vaisselle.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage. Caractéristiques techniques Dimensions Largeur cm 54,5 Hauteur cm 44,7 Profondeur cm 48 Branchement électrique - Ten- sion - Puissance totale - Fusible Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée à l'arrière de l'appareil. Pression de l'eau d'alimenta- tion Minimale 0,8 bar (0,08 MPa) Maximale 10 bars (1,0 MPa) Capacité Couverts 6 Instructions d'installation Installation AVERTISSEMENT Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

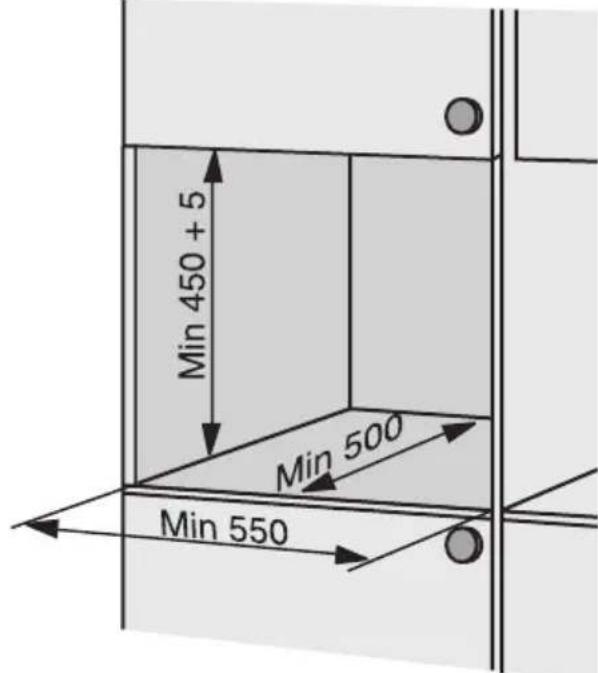

Caractéristiques techniquesMise en place de l'appareil Installez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau. Au moment d'installer l'appareil, contrôlez que les tuyaux d'eau ne sont pas pliés ni écrasés. L'appareil peut être installé sur un plan d'appui ou dans un meuble d'encastrement. Emplacement Encastrez le lave-vaisselle dans des meubles de la cuisine. Assurez-vous que les dimensions correspondent à celles du lave-vaisselle. Prévoyez des trous dans les meubles de la cuisine pour le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation secteur. Mise à niveau de l'appareil Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'ap- pareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau. Raccordement à l'arrivée d'eau Tuyau d'arrivée d'eau L'appareil est doté de systèmes de sécurité qui empêchent l'eau de repartir dans le système d'eau potable. Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide. Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique. Un robinet d'arrivée d'eau facilement accessible doit se trouver à proximité du lave-vaisselle. Raccordement à l'arrivée d'eau 61Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4". Si le tuyau d'arrivée d'eau est trop court, remplacez-le par un tuyau plus long haute pression. Ne rallongez pas le tuyau d'arrivée d'eau. Il est possible de tourner l'extrémité du tuyau qui est raccordée au lave-vaisselle pour faciliter l'installation. Procédez comme suit :

1. Desserrez l'écrou.

2. Tournez le tuyau.

3. Resserrez l'écrou.

AVERTISSEMENT Vérifiez que l'écrou et autres branchements sont bien resserrés avant de positionner le lave- vaisselle. AVERTISSEMENT Utilisez toujours un nouveau tuyau d'arrivée d'eau. N'utilisez pas des tuyaux provenant d'anciens appareils. Tuyau de vidange L'appareil est doté d'un système anti-débordement pour empêcher tout risque de dom- mage. En cas d'anomalie, la pompe de vidange se met automatiquement en fonctionnement pour éliminer l'eau du lave-vaisselle. AVERTISSEMENT Le système anti-débordement se met en marche quand le lave-vaisselle est à l'arrêt, uni- quement si l'appareil est branché sur secteur.

Raccordement à l'arrivée d'eauIl existe 2 façons d'installer le tuyau de vi- dange d'eau :

1. Attachez la pièce en plastique incurvée

à l'extrémité du tuyau. Placez le tuyau de vidange dans l'évier.

2. Raccordez le tuyau de vidange au sys-

tème d'évacuation. Le tuyau doit se trouver à moins de 75 cm au-dessus du bas du lave-vaisselle pour éviter les problèmes de fonction- nement. Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave- vaisselle Branchement électrique AVERTISSEMENT Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions. Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs. N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie. Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur. Assurez-vous que la prise est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise. Branchement électrique 63En matière de protection de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune. AVERTISSEMENT Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.

• Coupez le câble d'alimentation et la prise et mettez-les au rebut.

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.
