AOC45030 - Four électrique ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Arthur Martin (groupe Electrolux)
Modèle	AOC45030
Type d'appareil	Four électrique encastrable compact
Format niche	45 cm de hauteur (four compact)
Finitions disponibles	Blanc (AOC45030W), Noir (AOC45030K), Inox (AOC45030XFR)
Mode d'installation	Encastrable
Énergie	Électrique

FOIRE AUX QUESTIONS - AOC45030 ARTHUR MARTIN

Comment nettoyer le four Arthur Martin AOC45030 ?

Attendez que le four soit complètement refroidi avant tout nettoyage. Utilisez un chiffon humide avec un produit dégraissant doux sur les parois intérieures. N'utilisez pas de produits abrasifs ni de laine de verre qui rayeraient l'émail. Pour les résidus incrustés, laissez agir un nettoyant four quelques minutes avant d'essuyer.

Mon four AOC45030 ne chauffe plus, que faire ?

Vérifiez d'abord que le sélecteur de fonction est bien positionné et que le programmateur n'est pas en mode minuterie bloquant la mise en chauffe. Contrôlez le fusible ou le disjoncteur du circuit cuisine. Si le problème persiste, la résistance ou le thermostat peut être défaillant : consultez un technicien ou commandez la pièce sur un site de pièces détachées comme Spareka.

Le voyant lumineux reste allumé en permanence, est-ce normal ?

Le voyant de chauffe s'éteint lorsque la température de consigne est atteinte, puis se rallume par cycles pour maintenir la température : c'est un fonctionnement normal. Si le voyant reste allumé en continu sans que le four atteigne la température, le thermostat ou la sonde de température peut être défectueux.

Comment utiliser la fonction gril du AOC45030 ?

Placez la grille en position haute (la plus proche de la résistance supérieure). Préchauffez le gril 5 minutes porte fermée. Glissez vos aliments sur la grille et surveillez attentivement : le gril est très puissant et dore rapidement. Ne laissez jamais le four sans surveillance lors d'une utilisation sous le gril.

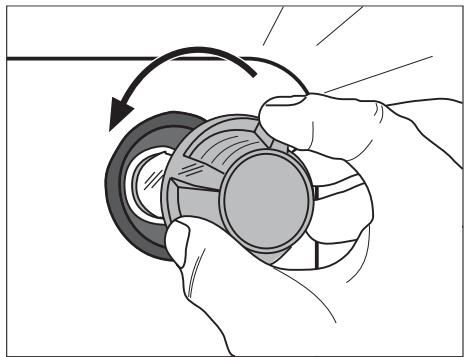

Quelle ampoule remplacer dans le four Arthur Martin AOC45030 ?

Il s'agit d'une ampoule four haute température, généralement de type E14 25W 300°C ou T25 avec culot à vis. Débranchez le four, laissez-le refroidir, puis dévissez le cache en verre à l'intérieur. Remplacez uniquement par une ampoule spéciale four résistante à la chaleur. Ces ampoules sont disponibles sur Spareka.

De la buée se forme sur la porte, est-ce normal ?

Une légère condensation sur la vitre est normale, surtout en début de chauffe ou lors de la cuisson d'aliments humides (légumes, poissons). Cela ne signifie pas de dysfonctionnement. Si la condensation est excessive, vérifiez que le joint de porte est intact et bien en place sur tout le pourtour.

Comment remplacer le joint de porte du four AOC45030 ?

Le joint de porte est encastré dans une rainure tout autour de la cavité. Tirez-le délicatement en partant d'un coin. Installez le nouveau joint en l'insérant dans la rainure mètre par mètre, en appuyant fermement. Un joint endommagé provoque des pertes de chaleur et une surconsommation d'énergie.

Le four AOC45030 existe-t-il en plusieurs coloris ?

Oui, ce modèle est disponible en trois finitions : blanc (AOC45030W), noir (AOC45030K) et inox (AOC45030XFR). Les pièces détachées sont spécifiques à chaque référence, pensez à vérifier la variante exacte inscrite sur la plaque signalétique à l'intérieur de la porte avant toute commande.

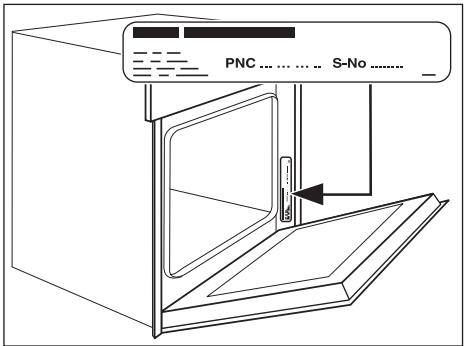

Où trouver la plaque signalétique du four Arthur Martin AOC45030 ?

La plaque signalétique (modèle exact, numéro de série, tension) se trouve généralement sur le bord de la porte ou sur le pourtour de la cavité, visible lorsque la porte est ouverte. Ces informations sont indispensables pour commander des pièces détachées compatibles.

Le four AOC45030 peut-il être posé dans n'importe quel meuble encastrable ?

Ce four est conçu pour un meuble encastrable à niche de 45 cm de hauteur (four compact). Vérifiez les dimensions exactes de découpe préconisées dans la notice avant installation. Respectez impérativement les dégagements de ventilation indiqués pour éviter la surchauffe du meuble.

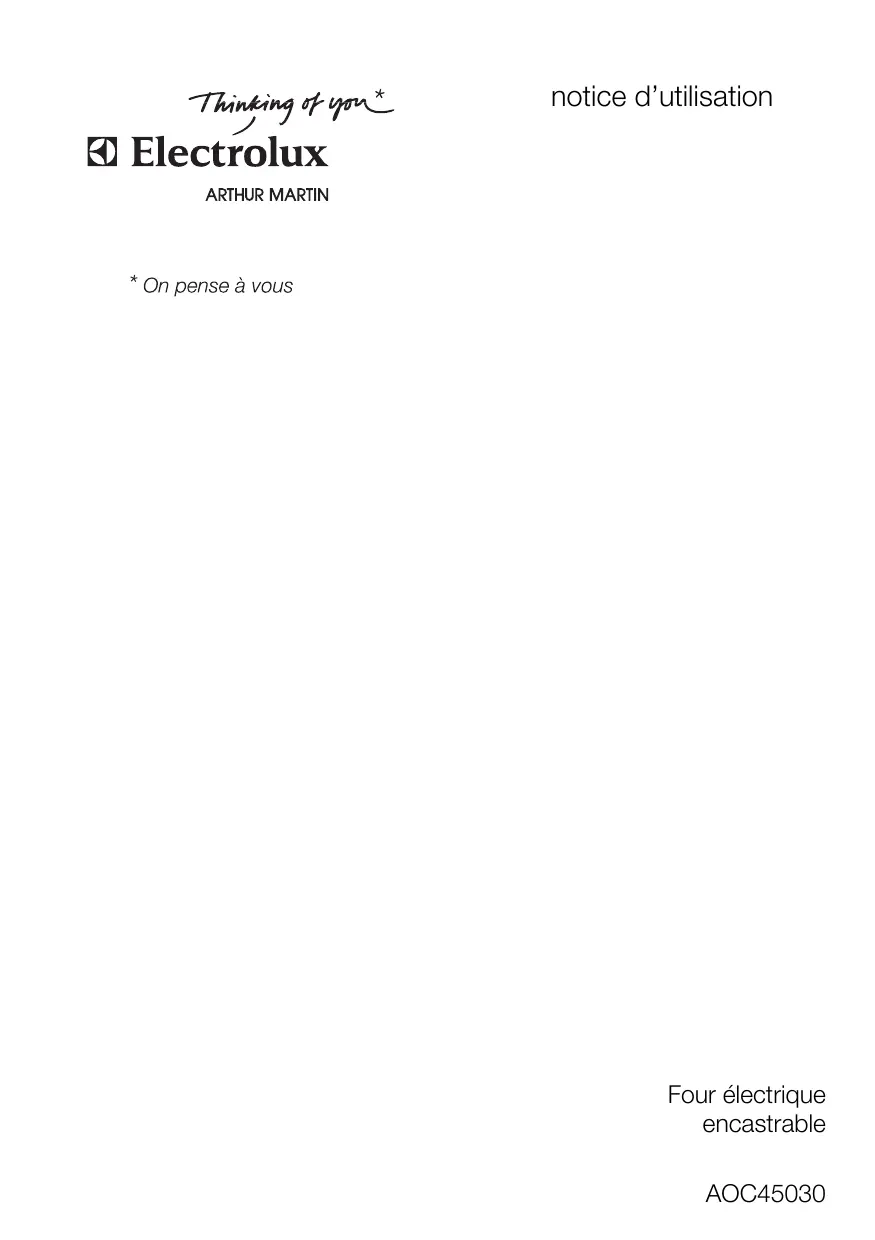

MODE D'EMPLOI AOC45030 ARTHUR MARTIN

Nous avons pensé à vous

lors de la conception de ce produit

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous témoignez en achetant un appareil Electrolux qui, nous l'espérons, vous accompagnera agréablement au fil du temps. Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Sommaire

Avertissements importants 5 Description de l'appareil 7 Avant la première utilisation 9 Commande du four 11 Conseils d'utilisation et guide des cuissons 26 Nettoyage et entretien 32 Que faire si... 41 Instructions d'installation 43 Protection de l'environnement 46 Garantie/Si vous nevez nous contacter 47 Service après-vente 50

Les symboles suivants sont utilisés dans ce manuel :

Informations importantes pour votre sécurité et pour éviter d'abîmer l'appareil.

Informations générales et conseils

Informations écologiques

Sécurité de l'installation électrique

Le branchement de l'appareil est du ressort exclusif d'un technicien qualifié. - En cas de dysfonctionnements ou de dommages sur l'appareil : retirez les fusibles ou mettez l'appareil hors tension - Les réparations de l'appareil sont du ressort d'un service après vente. Les réparations inadéquates peuvent occasionner de graves dangers. Pour toute réparation, adressez-vous à votre service après vente ou à votre magasin vendeur.

Sécurité pour les enfants

• Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez qu'ils se brûlent en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.

Sécurité pendant l'utilisation

• Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexperience ou de leur méconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent uniquement se servir de l'appareil sous la surveillance ou avec les instructions d'une personne responsable.
• Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments.
• Attention lors du raccordement d'appareils électriques aux prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas entrer en contact avec des zones de cuisson chaudes ni être coincés dans la porte du four chaud.
• Avertissement: Danger de brûlure! L'intérieur du four est chaud pendant le fonctionnement.
• Si vous employez des ingrédients alcoolisés lors d'une cuisson, il peut eventuellement se former un mélange alcool-air facilement inflammable. Dans ce cas, ouvrez la porte avec précaution. Ne manipulez pas d'objets incandescents ou donnant des étincelles ni de feu.

Pour éviter d'endommager l'appareil

• Ne recouvre pas la sole du four avec du papier d'aluminium et ne pose pas de plaque à pâtisserie ou de marmite, etc. sur la sole du four au risque d'endommager l'émail du four sous l'effet de l'accumulation de la chaleur.
• Les jus de fruits qui s'égouttent des plaques à pâtisserie laissent des taches qui sont ensuite indélébiles. Pour faire cuire des gâteaux très juteux, utilisez une plaque à fond creux.
• Sur la porte ouverte du four, ne posez pas de charge lourde et assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
• Ne versez jamais d'eau dans le four lorsqu'il est brûlant. Cela pourrait endommager l'émail et provoquer des décolorations.
• N'exercez aucune pression, en particulier sur les rebords de la vitre frontale, au risque de la briser.
• Ne stockez pas d'objets inflammables dans le four. Ils pourraient s'enflammer lorsque le four est mis sous tension.
• Ne conservez pas d'aliments humides dans le four. Cela pourrait endommager l'émail.
• Une fois le ventilateur de refroidissement à l'arrêt, veillez à ne conserver aucun aliment ouvert dans le four. Il se peut que de l'humidité se forme à l'intérieur du four ou sur la vitre du four et que celle-ci se dépose également sur vos meubles.

Remarque relative au revêtement en émail

L'usage du four peut provoquer des modifications de la couleur du revêtement en émail qui n'influent aucunement sur la performance de l'appareil s'il est utilisé dans des conditions normales et en conformité avec les instructions d'utilisation. De ce fait, elles ne constituent pas une malfaçon entrant dans le cadre de la garantie.

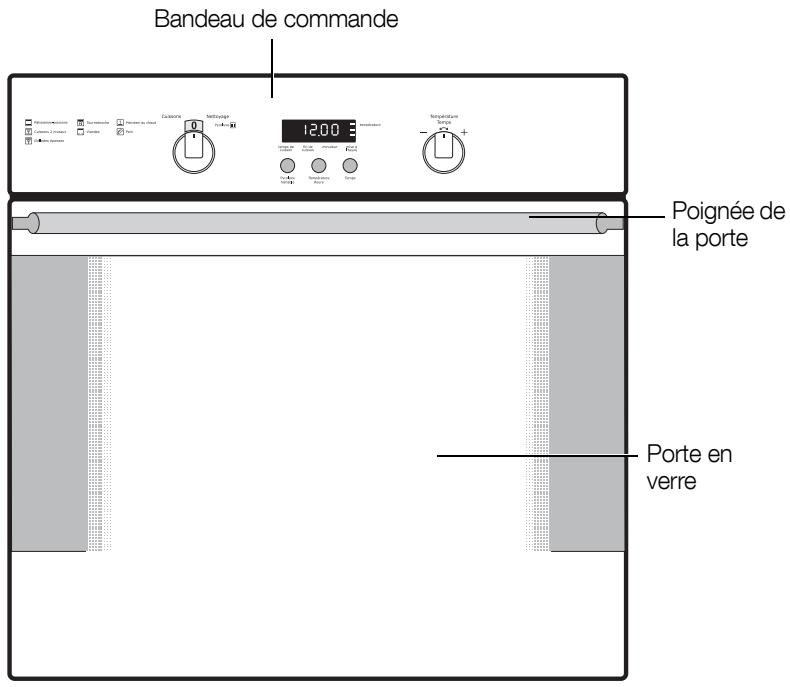

Description de l'appareil

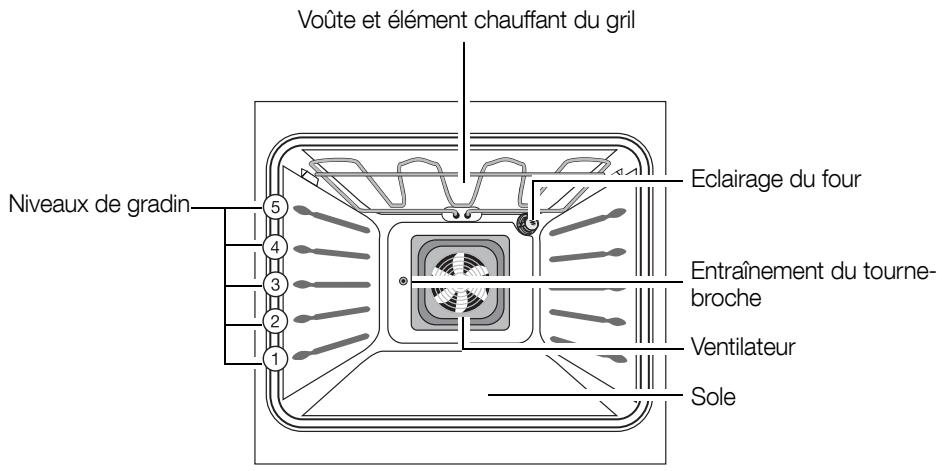

Vue d'ensemble

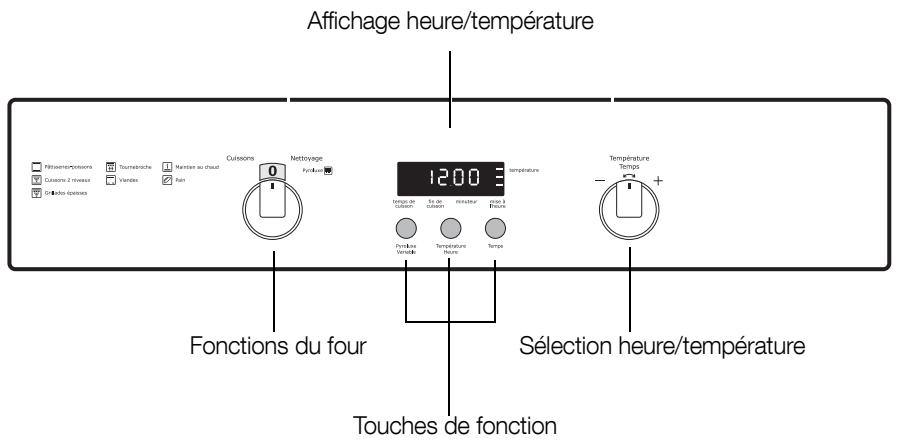

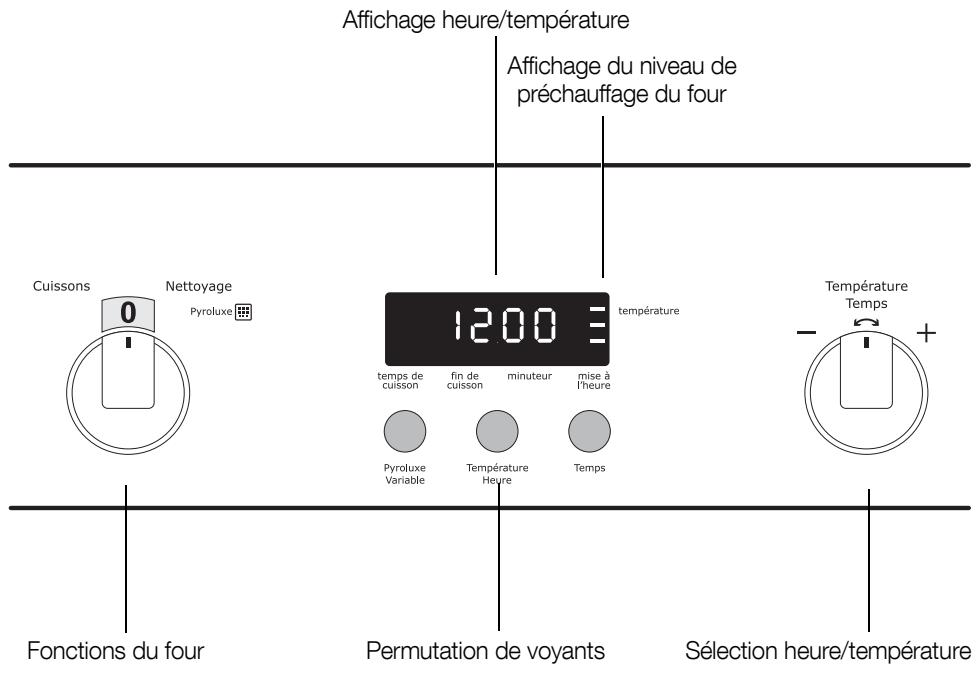

Bandeau de commandes

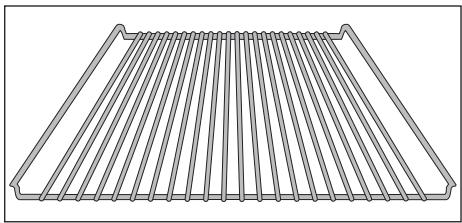

Grille

Pour plats, moules à gâteaux, rôtis et grillades

Plateau multi-usesModule

Pour gâteau, biscuits, pizza.

Pour recueillir aussi le jus des grillades ou des cuissons au tournebroche.

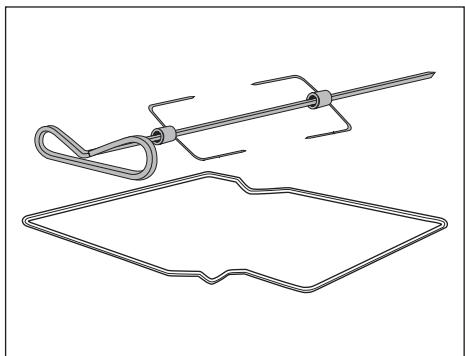

Le tournebroche

Il est composé de :

1 broche 2 fourchettes 1 support de broche

Avant la première utilisation

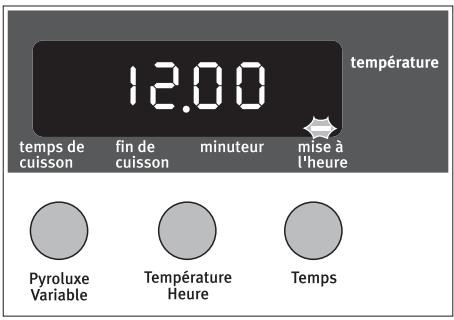

Régler et modifier l'heure du jour

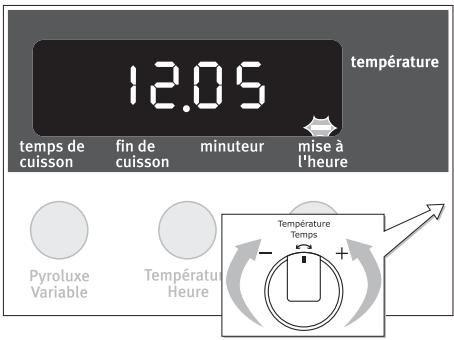

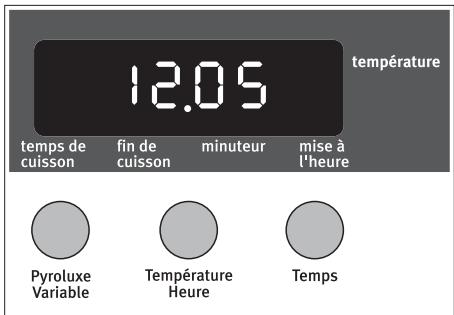

Le four ne fonctionne qu'après le réglage de l'heure du jour.

Après le branchement de l'appareil ou une coupure d'électricité, le voyant correspondant à la mise à l'heure clignote. Mise à l'heure ① automatiquement.

1. Pour modifier l'heure du jour, appuyez sur la touche Temps jusqu'à ce que le voyant correspondant à la fonction Mise à l'heure © clignote.
2. À l'aide de la manette + / -, réglez l'heure du jour.

Après 5 secondes environ, le clignotement cesse et l'horloge affiche le nouveau réglage de l'heure.

L'appareil est prêt à fonctionner.

L'heure du jour ne peut être modifiée que lorsque la sécurité infantile est désactivée et qu'aucune fonction de l'horloge Minuteur, Temps de cuisson ou Fin de cuisson | qu'aucune fonction du four n'ait été sélectionnée.

Premier nettoyage

Il est conseillé de nettoyer soigneusement le four avant la première utilisation.

Avertissement : N'utilisez pas de produits détergents agressifs ou abrasifs ! La surface pourrait être endommagée.

Pour nettoyer les parties métalliques du décor, utilisez les produits de nettoyage classiques vendus dans le commerce.

1. Ouvrez la porte du four. L'éclairage du four est allumé.
2. Retirez tous les accessoires et nettoyez-les avec de l'eau savonneuse chaude.
3. Nettoyez également l'intérieur du four à l'eau chaude additionnée de produit vaisselle, puis essuyez.
4. Passez un chiffon humide sur la façade du four.

Mettre le four sous tension

Positionnez le sélecteur des fonctions du four sur la fonction souhaitée. L'indicateur de la température affiche la température recommandée pour cette fonction.

Le four se met à chauffer.

Lorsque la température sélectionnée est atteinte, un signal sonore retentit.

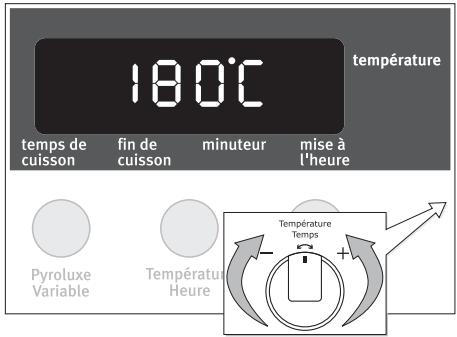

Modifier la température du four

Le sélecteur + / - permet d'augmenter ou de réduire la température.

Le réglage s'effectue tous les 5°C.

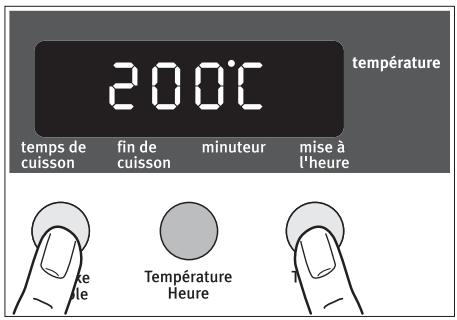

Consulter la température

Appuyez simultanément sur les touches Pyroluxe Variable et Temps. La température actuelle du four s'affiche dans l'indicateur de température.

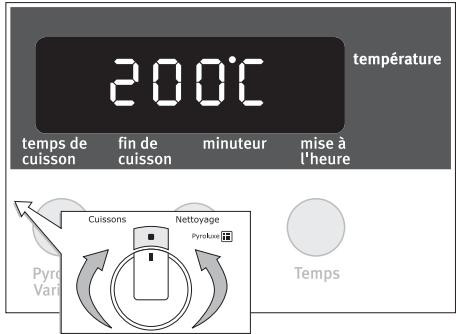

Mettre le four hors tension

Pour permettre le four hors tension, positionnez le sélecteur des fonctions du four sur arrêt ^

Ventilateur de refroidissement

Le ventilateur s'enclenche automatiquement afin de maintenir les parois de l'appareil froides. Même après avoir mis à l'arrêt le four, le ventilateur continue de fonctionner pour refroidir l'appareil. Il s'arrête ensuite automatiquement lorsque le four est complètement refroidi.

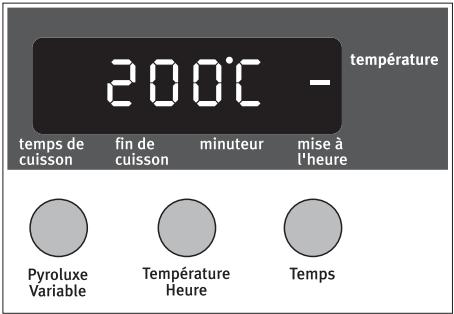

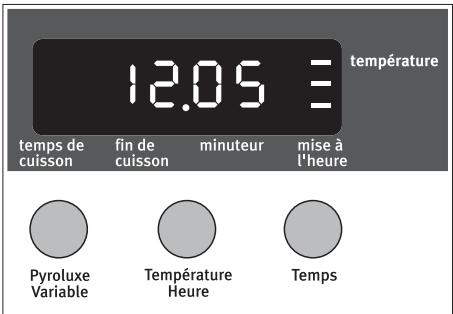

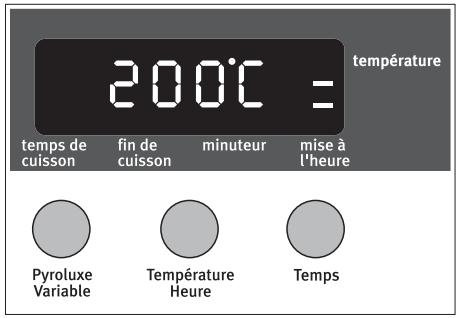

Indicateur de préchauffage

Après activation d'une fonction du four, les barres s'allument lentement l'une après l'autre et indiquent la température de préchauffage du four.

Indicateur de chauffage rapide Les barres qui clignotent l'une après l'autre indiquent que la fonction de chauffage rapide est enclenchée.

Indicateur de chaleur résiduelle Après la mise hors service du four, les barres qui clignotent indiquent que l'enceinte du four est encore chaude (chaleur résiduelle).

Lorsque vous sélectionnez les fonctions du four pâtisseries poissons, cuissons 2 niveaux et grillades épaisses, la durée du préchauffage sera écourtée par le biais de la fonction automatique pain.

Fonctions de four

Les fonctions du four suivantes sont à votre disposition :

Fonction Four		Utilisation
□	pâtisseries poissons	Pour faire cuire et rôtir sur un seul niveau.
○	cuissons 2 niveaux	Possibilité de faire cuire simultanément sur deux ni- veaux. Diminuez la température du four de 20 à 40 °C par rapport à celle de la fonction Voûte/sole.
○	grillades épaisSES	Pour faire rôtir des morceaux de viande ou des volailles sur un seul niveau. Cette fonction est également appropriée pour faire cuire des gratins et faire dorer le dessus des alimentés.
○	tournebroche	Pour faire griller des volailles et des rôts de grande taille.
□	viandes	Pour cuire les viandes.
○	maintien au chaud	Maintenir des plats au chaud.
○	pain	Pour cuire du pain.
○	pyroluxe	Pour effectuer le nettoyage pyrolyse du four. Cette fonction per- met de brûler les résidus de salissures prêsent dans le four, qui pourront être éliminés lors que le four sera refroidi. Le four est porté à une température intérieure d'environ. 500 °C.

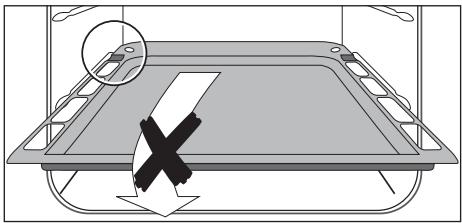

Mise en place de la grille et du plateau multi-usage

Mise en place du plateau multiusages:

Le plateau multi-usages est doté (à gauche et à droite) d'un petit renforcement. Ce renforcement sert de sécurité antibasculement et doit toujours être orienté vers l'arrière.

Glacez le plateau multi-uses sur le gradin souhaité.

Mise en place de la grille :

Glissez la grille sur le gradin souhaité.

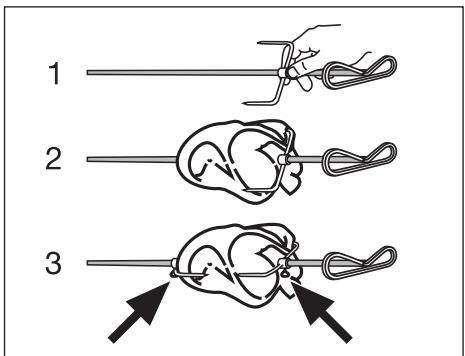

Placer la pièce à rouler

1. Placez la première fourchette sur la broche.
2. Placez la pièce à rôtir et la deuxième fourchette.

Centrez la pierce à rôtir sur la broche.

1. Vissez soigneusement les fourchettes.

Activer le tournebroche

1. Glissez le plateau multi-uses au gradin 1.
2. Posez la broche sur le support et glissez l'ensemble au gradin 3.
3. Poussez la broche jusqu'à ce qu'elle s'enclenche dans le carré d'entraînement situé au fond du four à gauche.
4. Réglez la fonction du four et la température comme indiqué dans le tableau.

Avertissement : à la fin de la cuisson, le tournebroche et le support sont très chauds. pour éviter de vous brûler, utilisez des gants thermiques de cuisine.

1. Arrêtez le four.
2. Retirez le support et le tournebroche en tirant doucement.

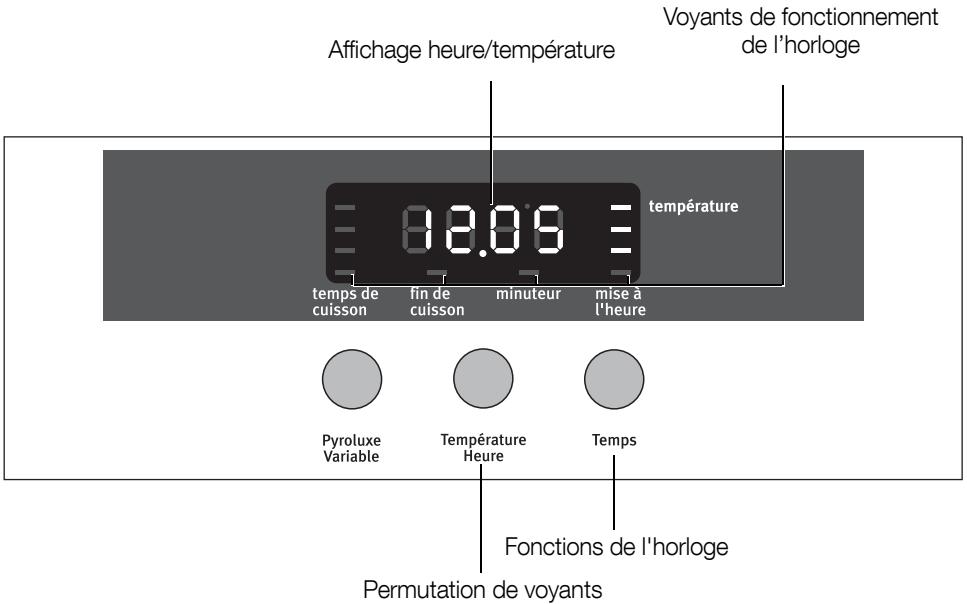

Fonctions de l'horloge

Pour régler la durée de cuisson.

Fin de cuisson

Pour régler l'heure de fin de cuisson.

Minuteur

Pour régler le minuteur. Un signal sonore retentit lorsque la durée sélectionnée est écoulée.

Cette fonction est sans effet sur le fonctionnement du four.

Mise à l'heure

Pour régler, modifier ou consulter l'heure.

(Voir également le chapitre «Avant la première utilisation».)

Remarques relatives aux fonctions de l'horloge

• Lorsqu'une fonction de l'horloge est sélectionnée, le voyant correspondant à cette fonction clignote pendant env. 5 secondes. Pendant ce temps, vous pouvez, à l'aide du sélecteur + / -, sélectionner ou modifier les heures souhaitées.
• Lorsqu'une heure est sélectionnée, le voyant correspondant à la fonction clignote encore une fois pendant env. 5 secondes. Le voyant correspondant à la fonction s'allume ensuite. À l'arrière-plan, le compte à rebours commence. Lorsque le processus correspondant aux fonctions de l'horloge Temps de cuisson et Fin de cuisson est écoulé, le sélecteur des fonctions du four doit être positionné sur "0".
• La touche Température / Heure permet de permuter de la température du four à l'heure.

Savoir quelle est l'heure sélectionnée ou quel est le temps restant. Appuyez sur la touche Temps jusqu'à ce que la fonction de l'horloge correspondante clignote et que l'heure sélectionnée ou le temps restant s'affiche.

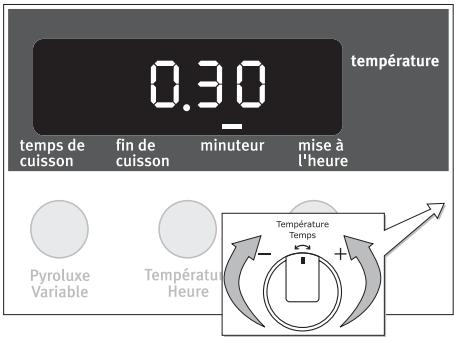

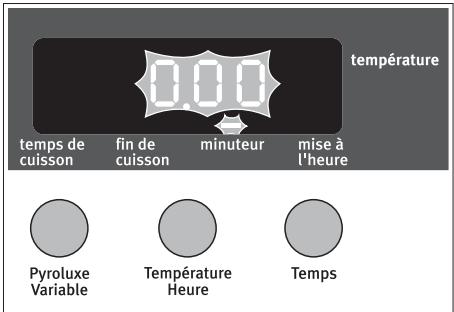

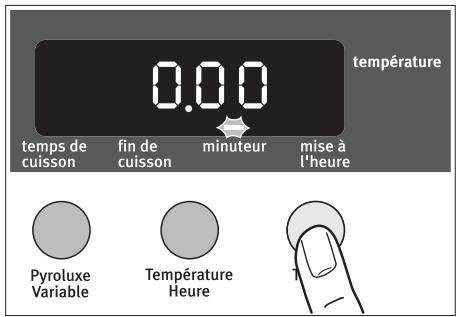

Minuteur

1. Appuyez sur la touche Temps, jusqu'à ce que le voyant correspondant à la fonction Minuteur clignote.

1. A l'aide du sélecteur + / -, sélectionnez le temps de cuisson souhaité (max. 99.00 minutes).

Le voyant correspondant à la fonction Minuteur s'allume.

Un signal retentit lorsque 90 % du temps sélectionné est écoulé.

Lorsque le délai est écoulé, "0.00" et le voyant correspondant à la fonction clignotent. Un signal sonore retentit.

Pour désactiver le clignotement et le signal sonore :

Appuyez sur n'importe quelle touche.

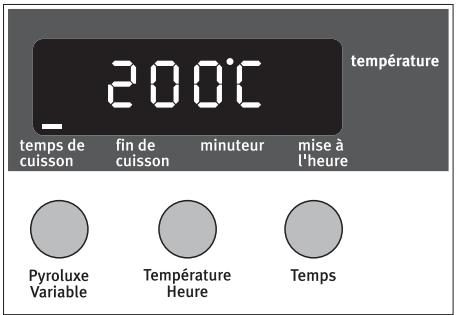

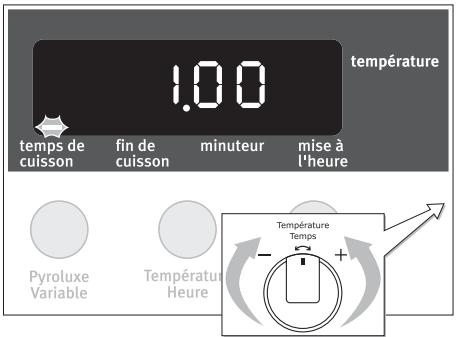

1. Sélectionnez une fonction du four et la température.

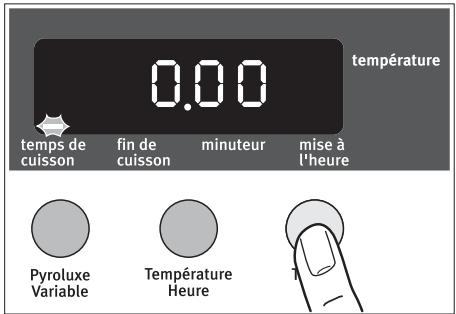

2. Appuyez sur la touche Temps, jusqu'à ce que le voyant correspondant à la fonction Temps de cuisson clignote.

1. A l'aide du sélecteur + / -, sélectionnez le temps de cuisson souhaité.

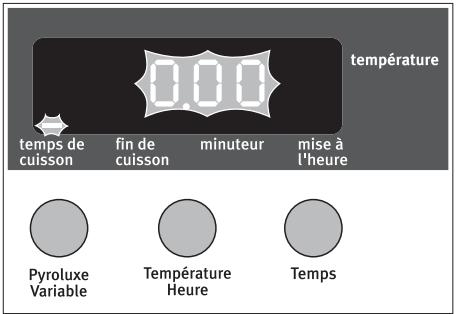

Le voyant correspondant à la fonction Temps de cuisson | | s'allume et le four se met immédiatement à chauffer.

Lorsque le délai est écoulé, "0.00" et le voyant correspondant à la fonction clignotent. Un signal sonore retentit pendant 2 minutes. Le four s'arrête.

Pour désactiver le clignotement et le signal sonore :

Positionnez le sélecteur des fonctions du four sur "0".

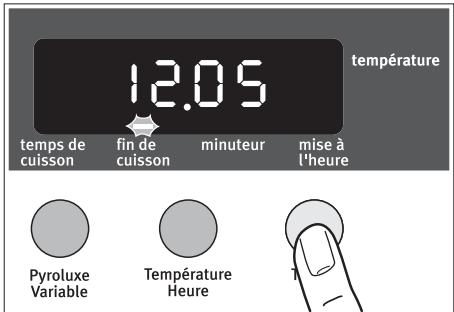

Fin de cuisson

1. Sélectionnez une fonction du four et la température.
2. Appuyez sur la touche Temps, jusqu'à ce que le voyant correspondant à la fonction Fin de cuisson clignote.

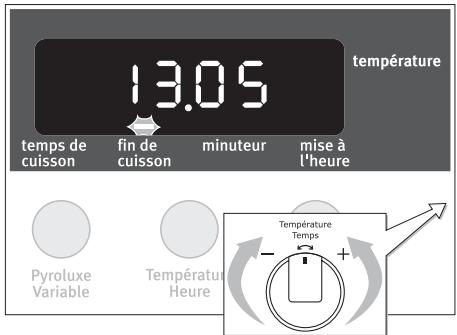

1. A l'aide du sélecteur + / -, sélectionnez l'heure de fin de cuisson souhaitée.

Le voyant correspondant à la fonction Fin de cuisson → s'allume.

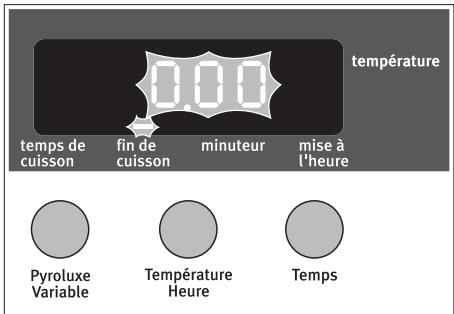

Lorsque le temps est écoulé, "0.00" et le voyant correspondant à la fonction clignotent. Un signal sonore retentit pendant 2 minutes. Le four s'arrête.

Pour désactiver le clignotement et le signal sonore :

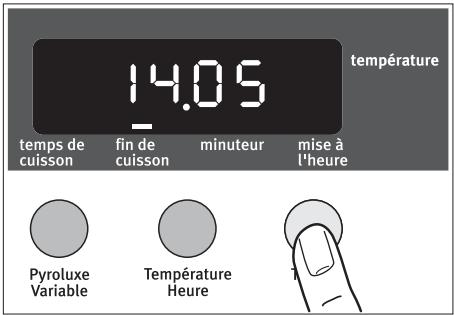

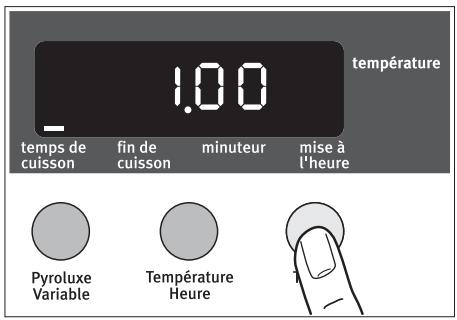

Il est possible d'utiliser conjointement les fonctions temps de cuisson et fin de cuisson lorsque le four doit démarrer et s'arrêter automatiquement à une heure différée.

1. Sélectionnez la fonction du four et la température.
2. La fonction Temps de cuisson permet de régler la durée nécessaire à la cuisson d'une préparation. 1 heures dans ce cas.
3. La fonction Fin de cuisson

Les voyants correspondants aux fonctions Temps de cuisson et Fin de cuisson s'allument.

Le programmeur affiche la température. Dans ce cas 200°C

Le four démarrera automatiquement à l'heure sélectionnée.

Par exemple : à 13 h 05.

Dès que le temps de cuisson est écoulé, un signal retentit pendant 2 minutes et le four s'arrête.

Par exemple : à 14 h 05.

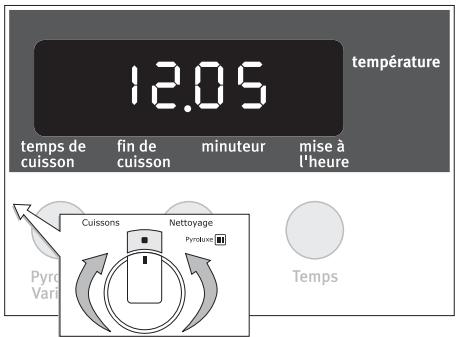

Désactiver l'horloge permet d'économiser de l'énergie.

1. Tournez le sélecteur + / - vers la droite et maintenez-le dans cette position.
2. Appuyez sur la touche Temps, jusqu'à ce que l'indicateur devienne noire.

Dès que l'appareil est de nouveau en marche, l'indicateur se rallume automatiquement.

Lors du prochain arrêt de l'appareil, l'affichage de l'heure s'éteint de nouveau automatiquement.

Pour afficher l'heure du jour en continu, celle-ci doit à nouveau être activée.

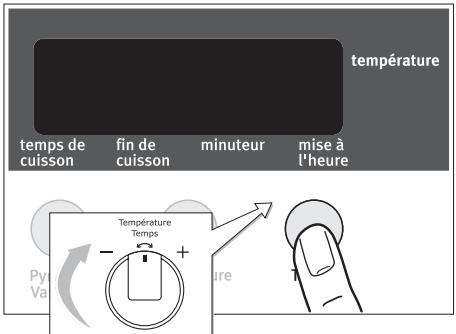

Activer l'affichage de l'heure

1. Tournez le sélecteur + / - vers la droite et maintenez-le dans cette position.
2. Appuyez également sur la touche Temps jusqu'à ce que l'heure s'affiche à nouveau.

Sécurité infant du four

Le four est équipé d'une sécurité infant. Dès que la sécurité infant est activée, il est impossible d'utiliser le four.

Activer la sécurité infantile

1. Tournez le sélecteur + / - vers la gauche et maintenez-le dans cette position.
2. Appuyez également sur la touche Temps jusqu'à ce que l'indication "SAFE" s'affiche.

La sécurité enfant est alors activée.

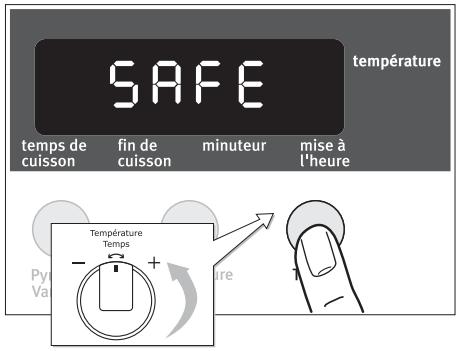

Désactiver la sécurité enfants

1. Tournez le sélecteur + / - vers la gauche et maintenez-le dans cette position.
2. Appuyez également sur la touche Temps jusqu'à ce que l'indication "SAFE" s'éteigne.

La sécurité enfants est maintenant dé-sactivée et le four peut de nouveau être mis en fonctionnement.

Arrêt automatique du four

Si le four n'est pas mis hors tension ou si la température n'a pas changé après un certain temps, il se met automatiquement hors tension.

L'indicateur de température clignote sur la dernière valeur de température sélectionnée.

le four se met hors tension lorsqu'il atteint les températures de :

30 - 120°C après 12,5 heures

120 - 200°C après 8,5 heures

200 - 250°C après 5,5 heures

250 - max°C après 3,0 heures

Mise en fonctionnement après un arrêt automatique

Mettez le four intégralement hors tension.

Vous pouvez ensuite le remettre sous tension.

L'arrêt automatique est désactivé, lorsqu'une fonction de l'horloge Temps de cuisson → ou Fin de cuisson → est sélectionnée.

Conseils d'utilisation

Le préchauffage se fait sur la position choisie pour la cuisson : un bip sonore vous prévient lorsque la température sélectionnée est atteinte.

Conseils pratiques

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille. - Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous évitez que la peau ne gonfle et n'éclate sous l'effet de la chaleur. - Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riche en graisse. - Ne dépassez pas les valeurs de température préconisées dans le guide de cuissons des viandes. - Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four. Et quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux de Savoie ou 3 cakes ou 2 tartes, par exemple.

Accessoires

• Nous vous recommandons de glisser le plateau multi-uses dans les gradins, les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).
• Prenez la précaution de centrer vos plats sur la grille et de centrer le plateau multi-uses dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

Choix des récipients

L'épaissur, la conductibilité et la couleur des recipients influençent les résultats culinaires. - Pendant la cuisson, certaines préparrations augmentent de volume, par conséquent, CHOISISEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue laïssé le tiers supérieur du moule libre. Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rogis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la piece à roir. - Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Sachez que :

1. L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.
2. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatéz	Que faire?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenez un moule du type 2 ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenez un moule du type 1 ou remontez le moule d'un niveau

Tableau de correspondances approximatives : repères du thermostat / températures

1 50/60 °C	3 140 °C	5 180 °C	7 220 °C	9 260 °C
2 90/110 °C	4 160 °C	6 200 °C	8 240 °C	10 270/280 °C

Positions de la grille support :

— déhanchement vers le bas — déhanchement vers le haut

Préparations	Fonction		Niveau de gradin	Grille	Température °C	Durée en h : min	Accessoires
Pâtisseries
Biscuit de Savoie1)	□	pâtisseries poissons	2	─	165	35 - 40	moule à manqué sur grille
Brioche en moule1)	□	pâtisseries poissons	2	─	190	30 - 35	moule à brioche sur grille
Petites brioches1)	□	pâtisseries poissons	2	---	190	20 - 25	plateau multi-uses
Petites brioches	□	cuissons 2 niveaux	2	---	200	20 - 25	plateau multi-uses
Cake aux raisins1)	□	pâtisseries poissons	2	─	165	50 - 55	moule à cake sur grille
Cake aux raisins2)	□	cuissons 2 niveaux	1 + 3	─	180	45 - 50	moules à cake sur grilles
Généoise1)	□	pâtisseries poissons	2	─	165	35 - 40	moule à manqué sur grille
Kouglof1)	□	pâtisseries poissons	2	─	180	30 - 35	moule à kouglof sur grille
Meringues	□	cuissons 2 niveaux	2	---	90 - 100	90 - 120	plateau multi-uses avec pa-pier sulfurisé
Pât à choux1)	□	pâtisseries poissons	2	---	200	35 - 40	plateau multi-uses
Pât à choux	□	cuissons 2 niveaux	2	---	190	35 - 40	plateau multi-uses
Quatre-quarts1)	□	pâtisseries poissons	2	─	165	35 - 40	moule à manqué sur grille
Sablés1)	□	pâtisseries poissons	2	---	165	15 - 20	plateau multi-uses
Sablés	□	cuissons 2 niveaux	2	---	175	15 - 20	plateau multi-uses
Tarte aux fruits (pâte brisée)1)	□	pâtisseries poissons	2	─	190	45 - 50	tourtrière sur grille
Tarte aux fruits (pâte brisée)2)	□	cuissons 2 niveaux	1 + 3	─	200	40-45	tourtières sur grilles
Tarte aux fruits (pâte le-vée)1)	□	pâtisseries poissons	2	─	180	30 - 35	tourtrière sur grille
Tarte aux fruits (pâte le-vée)2)	□	cuissons 2 niveaux	1 + 3	─	200	35 - 40	tourtières sur grilles
Maintien au chaud Chauf-fage assietes	□	maintien au chaud	2	─	80	---	---
Entrées
Croûtes feuilletées1)	□	pâtisseries poissons	2	---	210	20 - 25	plateau multi-uses
Croûtes feuilletées	□	cuissons 2 niveaux	2	---	220	25 - 30	plateau multi-uses
Soufflé au fromage1)	□	pâtisseries poissons	2	─	190	35 - 40	moule à soufflé sur grille
Pâté en terrine1)	□	pâtisseries poissons	2	---	200	90 - 120	terrine au bain-marie dans plateau multi-uses
Pizza1)	□	pâtisseries poissons	2	─	190	20 - 25	tourtrière sur grille
Pizza2)	□	cuissons 2 niveaux	1 + 3	─	200	25 - 30	tourtières sur grilles
Quiche lorraine1)	□	pâtisseries poissons	1	─	200	40 - 45	tourtrière sur grille
Quiche lorraine1+2)	□	cuissons 2 niveaux	1 + 3	-	190	40 - 45	tourières sur grilles
Poissons
Poisson entier1)	□	pâtisseries poissons	2	-	180	40 - 45	plat en terre à feu sur grille
Poissons filets1)	□	pâtisseries poissons	2	-	180	25 - 30	plat en terre à feu sur grille
Viandes
Rôti de boeuf, 1 kg1)	□	viandes	2	-	230	35 - 40	plat en terre à feu sur grille
Gigot d'agneau, 1,5-2,0kg1)	□	viandes	2	-	230	50 - 55	plat en terre à feu sur grille
Rôti de porc, 1 kg1)	□	viandes	2	-	200	75 - 80	plat en terre à feu sur grille
Rôti de veau, 1 kg1)	□	viandes	2	-	200	60 - 70	plat en terre à feu sur grille
Volaille, 1,3kg1)	□	viandes	2	-	210	60 - 65	plat en terre à feu sur grille
Légumes
Gratin dauphinois1)	□	pain	2	-	200	60 - 65	plat en verre à feu sur grille
Tomates farcies1)	□	pain	2	-	200	60 - 65	plat en verre à feu sur grille
Lasagnes1)	□	pain	2	-	200	60 - 65	plat en verre à feu sur grille
Grillades 3 minutes de préchauffage
Poulet au tournebroche	□	tournebroche	3	---	240	60 - 70	tournebroche, plateau multi-usage
6 côtes de porc1)	□	tournebroche	5	-	250	15 - 10	grille et plateau multi-uses
7-12 saucisses-merguez1)	□	tournebroche	5	-	250	12 - 10 par face	grille et plateau multi-uses
5 - 6 mo-cêaux de pou-let (cuiSES)1)	□	tournebroche	4	-	250	15 - 20	grille et plateau multi-uses
Turbo-grill
Gratin de pommes de terre	♀	grillades épaisSES	3	—	200	20 - 25	plat en terre à feu sur grille
Gnocchi à la romaine	♀	grillades épaisSES	3	—	200	20 - 25	plat en terre à feu sur grille
Côte de boeuf	♀	grillades épaisSES	4	—	200	35 - 40	grille et plateau multi-uses

1) Préchauffez le four 2) Possibilité de cuisson sur 2 niveaux

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans le guide de cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Nettoyage et entretien

Avertissement : Pour le nettoyage, l'appareil doit être arrêté et refroidi.

Avertissement : Pour des raisons de sécurité, ne pas nettoyer l'appareil avec un nettoyeur à jets de vapeur ou à haute pression.

Attention: Ne pas utiliser de poudre à récurer, d'outil de nettoyage coupant ou de tampon à récurer.

Ne pas utiliser d'agents de nettoyage corrosifs ou de grattoirs en métal coupants pour nettoyer la porte du four, ceux-ci risquant de rayer la surface, ce qui pourrait ensuite briser le verre.

Extérieur de l'appareil

• Essuyer l'avant de l'appareil avec un chiffon doux et de l'eau savonneuse chaude.
• Pour les surfaces en métal, utiliser les produits d'entretien spéciaux courants.
• Veuillez ne pas utiliser de produits décapants ou d'éponges abrasives.

Intérieur du four

Avertissement: Avant de nettoyer le four, assurez-vous qu'il est hors tension et qu'il est froid.

Nettoyez l'appareil après chaque utilisation. Les salissures peuvent plus facilement être éliminées et ne risquent pas de brûler. La fonction pyroluxe peut provoquer des décolorations de l'email.

1. L'éclairage du four s'allume automatiquement lors de l'ouverture de la porte du four.
2. Après chaque utilisation, nettoyez le four avec de l'eau savonneuse puis séchez-le.

En cas de salissures importantes, utilisez la fonction pyroluxe pour nettoyer le four.

Accessoires

Rincez les accessoires (grille, plat,...) après chaque utilisation et faites-les bien sécher. Un bref trempage facilite le nettoyage.

Nettoyage avec pyrolyse

Avertissement : Au cours du processus, le four devient brûlant. Il est impératif de maintenir les enfants éloignés.

Attention! Avant de procéder à la pyrolyse, tous les éléments amovibles doivent être enlevés du four.

Pyrolyse

1. Enlevez d'abord les salissures les plus importantes.
2. Sélectionnez la fonction Four pyroluxe. L'horloge affiche „Pyr1“.
3. La durée clignote.

Confirmez votre sélection à l'aide de la touche Pyroluxe Variable.

Ensuite, le nettoyage pyrolyse démarre.

L'éclairage est en panne.

À une certaine température, la porte se verrouille.

Les barres de l'indicateur de température s'allument jusqu'à ce que la porte soit déverrouillée.

Modifier la durée de la pyrolyse

Sélectionnez la durée de la pyrolyse souhaitée à l'aide de la touche

Pyroluxe Variable:

Pyr2 - 2:15 et Pyr1 - 3:15.

Ensuite, le nettoyage pyrolyse démarre.

Modifier l'heure d'arrêt de la pyrolyse

Il est possible de différer l'arrêt de la pyrolyse à l'aide de la fonction Horloge Fin de cuisson (dans les 2 min après le réglage de la pyrolyse).

Quand utiliser quelle pyrolyse:

Pyr2 - 2:15 = pyrolyse légère : pour salissures peu importantes

Pyr1 - 3:15 = pyrolyse intensive : pour salissures importantes.

Avertissement : risque d'électrocution ! avant de remplacer la lampe du four :

• Mettez le four hors service!
• Enlevez les fusibles ou débranchez les disjoncteurs de l'armoire à fusibles.

Remplacer la lampe du four / nettoyer le verre de protection

1. Enlever le verre de protection en le dévissant vers la gauche et nettoyez-le.
2. Si nécessaire :

replacer la lampe du four 40 Watt, 230 V, résistant à une température de 300°C.

1. Remettre le verre de protection en place.

Porte du four

Afin de faciliter le nettoyage, il est possible de démonter la porte du four.

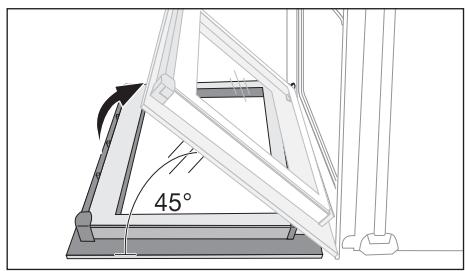

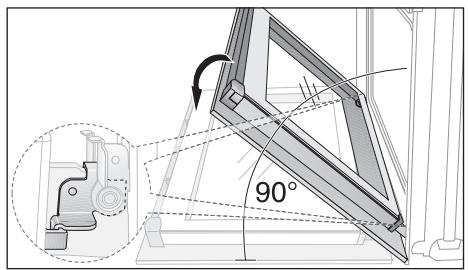

Décrochage de la porte du four

1. Ouvrez complètement la porte du four.

1. Relevez complètement le levier de serrage (A) situé sur les deux charnières de la porte.

1. Saisissez la porte à deux mains sur les côtes et fermez-la jusqu'à atteindre la première position d'accrochage (env.).

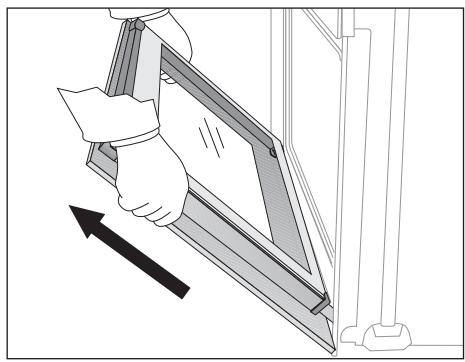

1. Saisissez chaque côté de la porte du four et dégagez-la du four en la tirant en oblique vers le haut (ATTENTION la porte est lourde!).

Déposez la porte du four (face extérieure vers le bas) sur un support doux et plan, sur une couverture par exemple, pour éviter de la rayer.

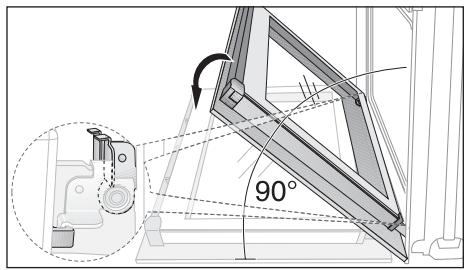

Accrochage de la porte du four

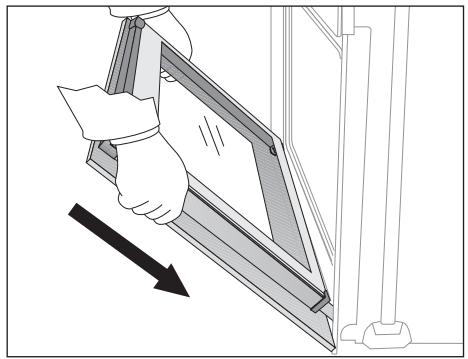

1. Saisissez chaque côté de la porte du four, côté poignée vers soi et en bas, et maintenez-la dans un angle d'environ. Introduisez simultanément les charnières situées dans la partie inférieure de la porte dans les deux charnières présentes dans le bas du four. Baissez la porte vers le bas, jusqu'au point de résistance.
2. Ouvrez complètement la porte du four.
3. Rabattez le levier de serrage (A) situé sur les deux charnières de la porte dans leur position d'origine.

1. Fermez la porte du four

Porte vitrée du four

La porte du four est équipée de quatre vitres appliquées l'une derrière l'autre. Les vitres intérieures sont amovibles pour permettre le nettoyage.

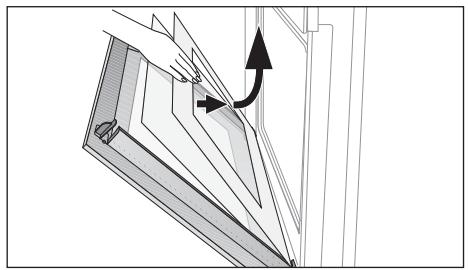

Démontage des vitres de la porte

1. Ouvrez complètement la porte du four.

1. Relevez complètement le levier de serrage (A) situé sur les deux charnières de la porte.

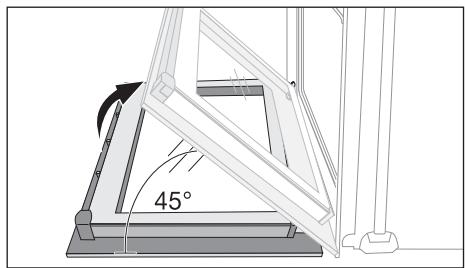

1. Saisissez la porte à deux mains sur les côtes et fermez-la jusqu'à atteindre la première position d'accrochage (env.).

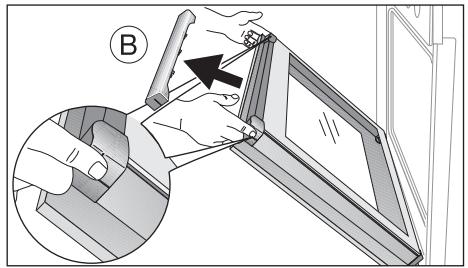

1. Saisissez des deux côtés de la porte le support de la porte (B) situé sur l'arête supérieure de celle-ci et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture du support. Puis retirez le support en le sortant vers le haut.
2. Saisissez une vitre à la fois par son bord supérieur et dégagez-la du guide en la soulevant vers le haut.

Nettoyage des vitres de la porte

Lavez les vitres de la porte à l'eau savonnée en prenant soin de bien les rincer et de les essuyer soigneusement.

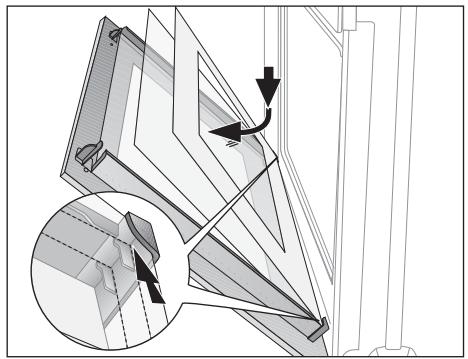

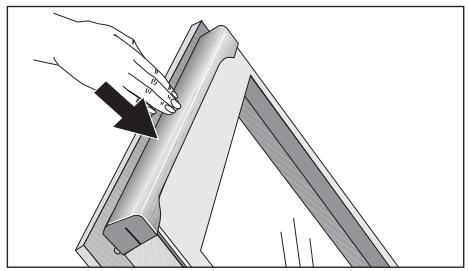

Montage des vitres de la porte

1. Insérez les vitres de la porte l'une après l'autre, en procédant en oblique par le haut, dans le profil de la porte situé au niveau de l'arête inférieure de la porte, puis abaissez-les.

Insérez d'abord les deux plus petites vitres, et la plus grande en dernier lieu.

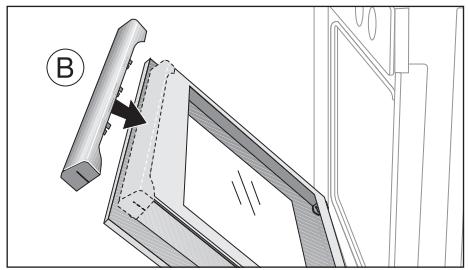

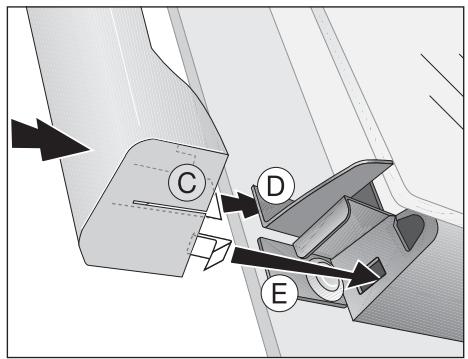

1. Saisissez le support de la porte (B) sur les côtés, appliquez-le dans sa position d'origine sur le bord intérieur de la porte et fixez-le sur l'arête supérieure de la porte.

Un rail de guidage (C) est présent sur le support de la porte. Celui-ci doit être introduit entre la vitre extérieure de la porte et le coude de guidage (D).

La fermeture de l'attache (E) doit être encliquetée.

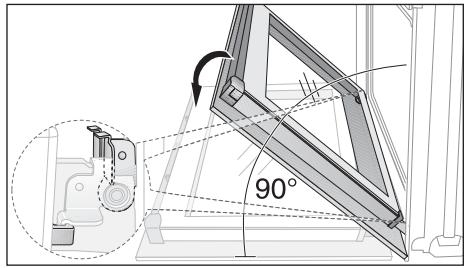

1. Ouvrez complètement la porte du four.

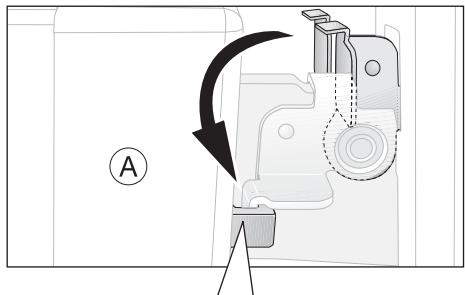

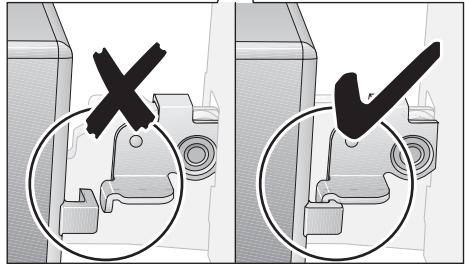

2. Rabattez le levier de serrage (A) situé sur les deux charnières de la porte dans leur position d'origine.

1. Fermez la porte du four

Que faire si...

Symptômes	Cause possible	Solution
Le four ne chauffe pas	Le four n'est pas branché	Branchez le four
	L'heure n'est pas réglée	Réglez l'heure
	Les régles nécessaires n'ont pas été effectuels	Vérifiéz les régles
	L'arrêt automatique du four est activé.	Voir arrêt automatique
	Le fusible de l'stiflation do-mestique (disjoncteur) s'est déclenché.	Vérifiéz le fusible S'il se redéclen-che plusieurs fois, contactez un électricien agréé.
	La sécurité infant est activée	Désacitver la sécurité infant
L'éclairage du four est en panne	L'ampoule est grillée	Remplacez l'ampoule
La touche F2 apparait sur la minuterie	Porte non correctement fer-mée ou verrouillage de la por-te défectueux.	Fermer correctement la porte ; Eteindre puis remettre en marche l'appareil sur le fusible de la maison ou le commutateur de sécurité du disjoncteur ; En cas de persistence de l'afficha-ge, contacter le service après-ven- te.
L'horloge affiche un code d'erreur non indiqué ci-dessus	Erreur électronique	Désactivez puis réactivez l'appareil par l'intémidaire du fusible domestique ou du disjoncteur dans le boîtier du fusible. Si les messages réapparaissent, adressez-vous au service après-venture
La tournebroche ne tourne pas.	Youn'vez pas sélectionné la bonne fonction du four.	Sélectionnez la fonction du four avec tournebroche.
	Le tournebroche n'est pas correctement installé.	Poussez le tournebroche jusqu'à la butée.

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuées dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Remarque en ce qui concerne les appareils avec façade inox:

La façade froide de l'appareil peut engendrer la formation temporaire de condensation sur la vitre intérieure après l'ouverture de la porte, pendant ou juste après une cuisson.

Instructions d'installation

L'utilisation de liteaux calorifuges n'est pas autorisée pour les cuisinières et fours à pyrolux, si la niche est pourvue d'une paroi arrière et d'un fond fermé. Cependant, si le fond est raccourci d'au moins 20 mm et qu'une ventilation du socle est assurée dans la même section transversale, un tel montage est possible.

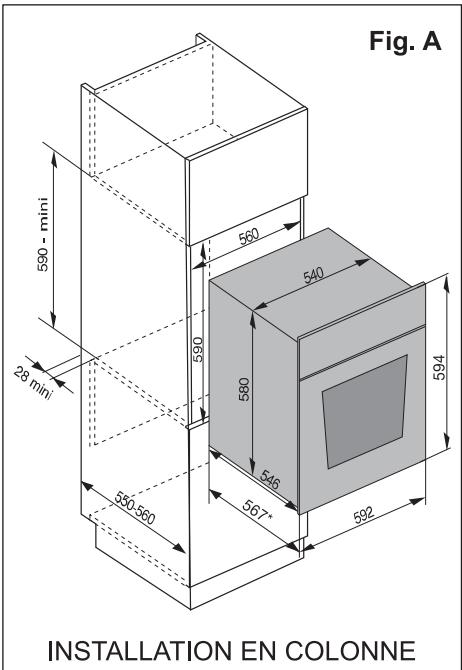

Mise en place de l'appareil

Avertissement : Le montage et le branchement du nouvel appareil sont du ressort exclusif de professionnels qualifiés.

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Les schémas ci-contre déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Précautions d'encastrement.

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four.

Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc.). Les parois adjacentes ou le revêtement de celles-ci ainsi que la colle doivent résister à une température au moins égale à 100°C.

Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assuré dans un meuble ouvert à l'arrière, comme indiqué en fig. A.

Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arrière du meuble peut être ouvert ou fermé, mais une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au-dessus du cadre, à l'arrière du bandeau et au-dessus du four sur toute la largeur).

Raccordement électrique

Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes. Reliez votre four à la terre conformément aux prescriptions de la norme NFC15-100 et aux règlements en vigueur. (Terre = fil jaune et vert / Neutre = fil bleu / Phase = fil marron).

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Votre four est équipé d'un câble de raccordementouple résistant à la chaleur.

Capacité du fusible : 16 ampères

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Avant de procéder au branchement vérifie que :

• Les lignes d'alimentation sont en bon état. Les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
• La prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.

Câble de raccordement

En cas de remplacement du câble, il ne doit être effectué que par un professionnel qualifié. Utilisez un câble de type H05VV-F d'une section minimum de: 3× 1,5 mm2.

Le câble doit être raccordé conformément aux prescriptions et les vis de serrage doivent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'alimentation du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four.

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Protection de l'environnement

Élimination du matériel d'emballage Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les conteneurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Avertissement : Nous vous conseillons de rendre votre ancien appareil inutilisable avant de vous en débarrasser et donc de mettre hors d'usage ce qui pourrait représenter un danger.

Coupez le câble d'alimentation au ras de l'appareil.

Garantie

Conformément à la Législation en vigueur, Vote Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX Tél. : [phone] (0,15 € TTC/mn) Fax: [phone] E-MAIL: info. conso@electrolux. fr Permanence téléphonique du lundi au vendredi

Pour toute question technique : Centre Contact Consommateurs BP 20139 - 60307 SENLIS CEDEX Tél. : [phone] (0,34 € TTC/mn) E-MAIL : ehp. consmatee@electrolux. fr Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamãe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnç 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné úta 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiëe SK, Seberíniho 1, 821 03 Bratisla-va
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabasi caddesi no : 35 Taksim Istanbul
Rocsnja	[phone]	129090 MoskBa, Олимпийсккий поз等工作, 16, Б棣 „Олимпник"
Украïna	[phone]	04074 Киев, Вун.Автоаюдъка, 2a, Б棣 „Алков"

En cas d'anomalie de fonctionnement, vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou, à défaut, le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :

• Désignation du modèle
• Numéro du produit (PNC)
• Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)
• Type de dysfonctionnement Eventuellement le message d'erreur affiché par l'appareil

Pour avoir les numéros d'identification de l'appareil sous la main, nous vous recommandons de les inscrire ici.

Désignation du modèle:

PNC:

S-No:

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

www.electrolux.com

www.electrolux-arthurmartin.fr
