Type de produit	Casque ambiophonique numérique sans fil à infrarouges
Marque	Sony
Modèle	MDR-DS8000
Processeur (DP-IF8000) dimensions (L/H/P)	Environ 85 × 190 × 200 mm
Processeur poids	Environ 1,0 kg
Casque poids (avec piles)	Environ 350 g
Alimentation processeur	9 V CC via adaptateur secteur fourni
Alimentation casque	2 piles rechargeables Ni-MH NH-AA (fournies) ou 2 piles alcalines AA
Autonomie casque (piles rechargeables)	Environ 7 heures
Autonomie casque (piles alcalines)	Environ 7 heures (avec piles Sony LR6)
Portée infrarouge	Environ 10 m vers l'avant
Réponse en fréquence	12 – 24 000 Hz
Distorsion harmonique	1 % ou moins (à 1 kHz)
Formats audio décodés	Dolby Digital, Dolby Pro Logic II, DTS, DTS-ES 6.1, MPEG-2 AAC
Modes sonores virtuels	OFF, Virtual Front, Virtual Surround 5.1 et 6.1

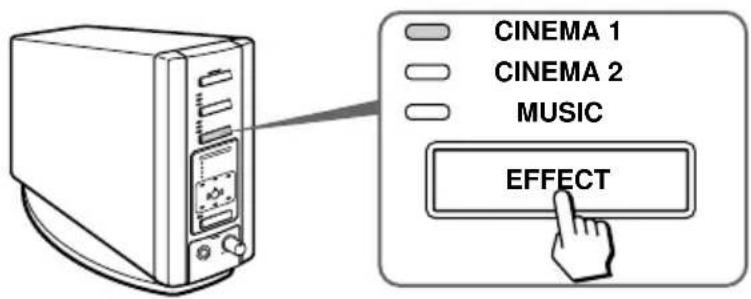

Champs acoustiques	Cinema 1, Cinema 2, Music
Fonction tête de tracking	Oui, avec interrupteur HEAD TRACKING et touche RESET
Mise sous/hors tension automatique	Oui, par détection du serre-tête
Entrées audio processeur	2 entrées numériques optiques (rectangulaires), 1 entrée analogique stéréo (prises RCA)

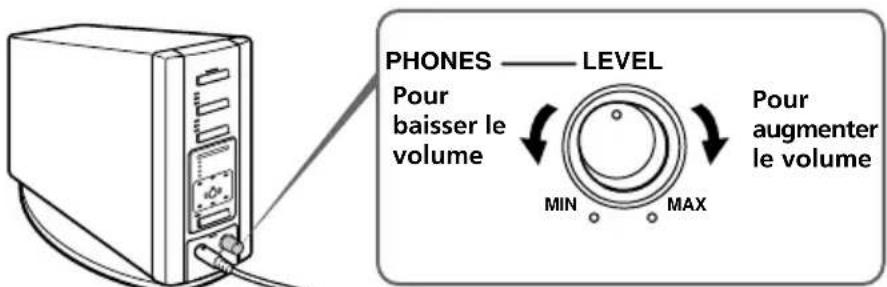

Sortie casque filaire	Prise PHONES (mini-jack) sur le processeur
Nettoyage	Chiffon doux imbibé d'une solution détergente douce ; éviter solvants
Sécurité	Ne pas exposer à la pluie ni à l'humidité ; ne pas ouvrir ; réparation par technicien qualifié
Accessoires fournis	Processeur, casque, support, chargeur, 2 piles rechargeables NH-AA, câble optique, adaptateur secteur, manuel

FOIRE AUX QUESTIONS - MDRDS8000 SONY

Comment charger les piles rechargeables du casque ?

Utilisez le chargeur fourni. Insérez les piles NH-AA en respectant les polarités. Branchez le chargeur sur une prise secteur. La charge complète prend environ 90 minutes (mode grande vitesse). Le témoin de charge s'éteint quand la charge est terminée.

Que faire si aucun son ne sort du casque ?

Vérifiez que le processeur est sous tension et que la source audio est sélectionnée correctement (INPUT). Assurez-vous que les piles du casque sont chargées. Si vous utilisez une source DTS, vérifiez que la sortie numérique DTS du lecteur est réglée sur ON.

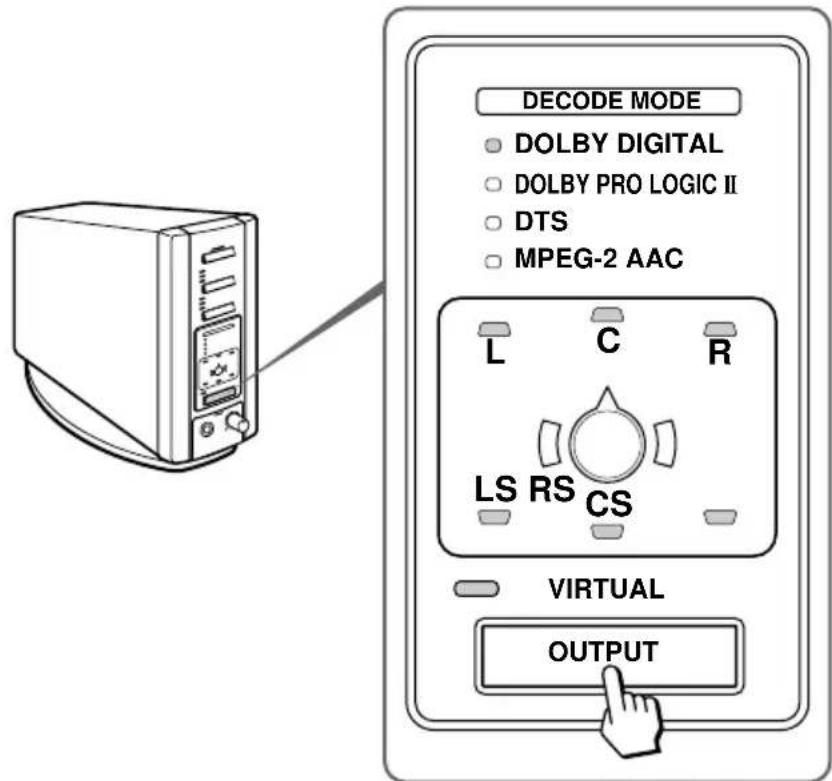

Comment activer le son surround virtuel ?

Appuyez plusieurs fois sur la touche OUTPUT du processeur pour choisir entre OFF, VIRTUAL FRONT, VIRTUAL SURROUND 5.1 ou 6.1. Le mode 6.1 n'est disponible qu'avec des sources Dolby Digital ou DTS multicanal.

Le casque émet un bip sonore bref et répété, que faire ?

Ce bip indique que le casque ne reçoit pas correctement les signaux infrarouges. Vérifiez qu'aucun obstacle ne bloque la transmission, rapprochez-vous du processeur, ou ajustez l'angle du processeur. Évitez la lumière directe du soleil ou les écrans plasma à proximité.

Comment fonctionne la détection des mouvements de la tête ?

Placez-vous face à la source sonore (ex: téléviseur), puis mettez l'interrupteur HEAD TRACKING sur ON. Attendez 2 secondes sans bouger la tête. Ensuite, même si vous tournez la tête, le son semble toujours provenir de l'avant. Utilisez la touche RESET si nécessaire.

Puis-je utiliser des casques supplémentaires avec ce système ?

Oui, vous pouvez ajouter des casques sans fil MDR-IF8000 (vendus séparément) dans la zone de transmission infrarouge. Vous pouvez également brancher un casque filaire (recommandé MDR-F1) sur la prise PHONES du processeur.

Comment nettoyer le casque et le processeur ?

Utilisez un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez jamais de solvants comme le diluant, la benzine ou l'alcool, car ils pourraient endommager la surface.

Quelle est la portée maximale du système infrarouge ?

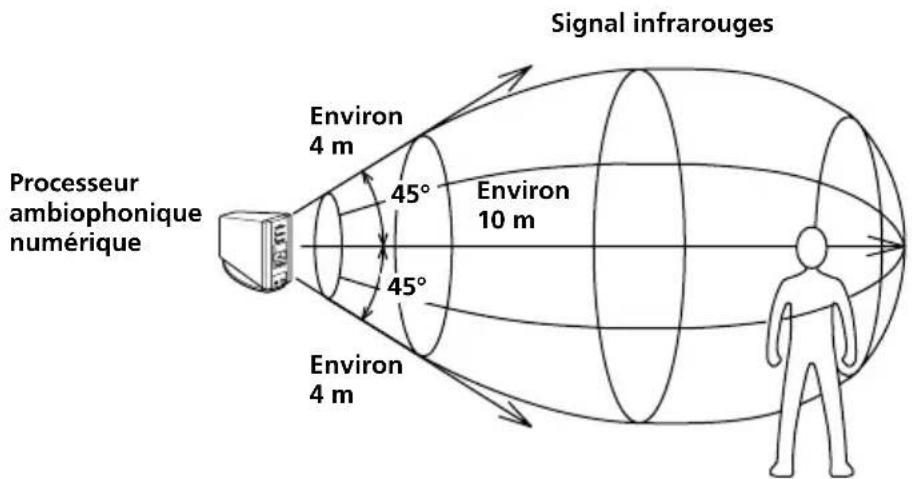

La portée de transmission est d'environ 10 mètres vers l'avant, à condition qu'il n'y ait pas d'obstacles entre le processeur et le casque. La zone de transmission est illustrée dans la notice (environ 30° horizontalement).

Le témoin DOLBY DIGITAL ne s'allume pas, pourquoi ?

Vérifiez que le lecteur source (DVD, satellite) est réglé pour sortir un signal Dolby Digital et non PCM. Consultez le manuel du lecteur pour modifier le réglage, par exemple sur 'Dolby Digital/PCM' ou 'Bitstream'.

Où puis-je trouver des piles de rechange NH-AA ?

Achetez des piles rechargeables nickel-hydrure métallique Sony NH-AA (R6) dans le magasin où vous avez acheté l'appareil ou chez un revendeur Sony agréé.

MODE D'EMPLOI MDRDS8000 SONY

Système de modulation : DQPSK

Dimensions : environ 85 × 190 × 200 mm

(3 3/8 × 7 1/2 × 7

1/8 pouces)

Masse : environ 1,0 kg

(2 lb 30 oz)

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ni à l'humidité.

Pour éviter tout risque d'incendie ou d'électrocution, ne posez pas de récipients remplis d'eau (par exemple des vases) sur l'appareil.

Pour éviter tout risque d'électrocution, n'ouvrez pas le coffret. Ne confiez les réparations qu'à un technicien qualifié.

N'installez pas l'appareil dans un espace restreint, comme une bibliothèque ou un meuble encastré.

Pour les utilisateurs aux États-Unis et au Canada

RECYCLAGE DES ACCUMULATEURS À HYDRURE MÉTALLIQUE DE NICKEL

Les accumulateurs à hydrure métallique de nickel sont recyclables. Vous pouvez contribuer à préserver l'environnement en rapportant les piles usées dans un point de collecte et de recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphonez au numéro gratuit 1-800-822-8837 (États-Unis et Canada uniquement), ou visitez http://www.rbrc.org/

Avertissement : Ne pas utiliser des accumulateurs à hydrure métallique de nickel qui sont endommagés ou qui fuient.

Table des matières

Caractéristiques principales 4

Inventaire des composants et des accessoires 5

Position et fonctions des pièces 6

Panneau avant du processeur 6

Panneau arrière du processeur 7

Description des pièces du casque d'écoute 8

Charge des piles rechargeables 9

Insertion des piles rechargeables dans le chargeur 9

Charge 10

Raccordement du système de casque d'écoute 12 Installation du système 12 Raccordement du processeur à des appareils numériques 13 Raccordement du processeur à des appareils analogiques 14 Branchement sur la prise murale 15 Pose des piles dans le casque d'écoute 16 Écoute du son provenant d'un appareil raccordé 17 Casques d'écoute supplémentaires 24 Dépannage 25 Précautions d'utilisation 28 Caractéristiques techniques 29

Caractéristiques principales

Le MDR-DS8000 est un système de casque d'écoute ambiophonique numérique utilisant la transmission infrarouge numérique.

Vous pouvez profiter des avantages d'un son ambiophonique multicanal (le son "surround") avec ce casque d'écoute en raccordant tout simplement le processeur ambiophonique numérique à un lecteur de DVD, un téléviseur numérique, un récepteur de diffusion numérique par satellite, etc., à l'aide du câble de raccordement numérique optique fourni.

• Compatible Dolby Digital, Dolby Pro Logic II, DTS-ES, DTS et MPEG-2 AAC* (Même le logiciel "Dolby Digital Surround EX" peut être reproduit dans sa totalité par un algorithme unique).
• Homologué Dolby Digital/Dolby Pro Logic II et DTS Virtual.
• Traitement du signal par processeur Logic 3D créé, au casque d'écoute, un son ambiophonique reproduisant l'environnement d'une salle de cinéma.
• Casque d'écoute sans fil utilisant un système de transmission numérique à infrarouges dont la qualité sonore égale celle des disques compacts. Ce casque isole des bruits extérieurs et des interférences (transmission non compressée).
• Afin d'offrir un son plus réaliste, un système de détection des mouvements de la tête est intégré au casque.
• Portée de réception des signaux infrarouges atteignant 10 m.
• Mécanisme auto-ajustable qui évite à l'utilisateur d'avoir à régler la taille du serre-tête.
• Fonction de mise sous tension et hors tension automatique : le casque se met automatiquement sous tension lorsqu'il est posé sur la tête et hors tension lorsqu'il est retiré.
• Commande de volume pour ajuster le volume aux oreillettes gauche et droite du casque.
• Il est possible d'utiliser simultanément des casques supplémentaires MDR-IF8000 (vendus séparément) afin de permettre à plus d'une personne de profiter du son ambiophonique produit.
• Casque d'écoute alimenté avec des piles rechargeables nickel-hydrure métallique (fournies et vendues séparément) ou des piles alcalines R6 de taille AA (vendues séparément).
• Le processeur ambiophonique numérique de ce système intègre les décodeurs Dolby Digital, Dolby Pro Logic II, DTS-ES et DTS ainsi que le décodeur MPEG-2 AAC.

Fabriqué sous licence de Dolby Laboratories et de Digital Theater Systems, Inc.

"Dolby", "AC-3", "Pro Logic", le logo "AAC" et le symbole double-D sont des marques commerciales de Dolby Laboratories.

"DTS" et "DTS VIRTUAL" sont des marques commerciales de Digital Theater Systems, Inc.

Numéro du brevet AAC

Le symbole CE est valable uniquement pour les produits vendus au sein de l'Union européenne.

Inventaire des composants et des accessoires

Avant d'installer le système, vérifiez que tous les composants sont présents.

Processeur (1)

Casque d'écoute stéréo sans fil (1)

Support (pour le processeur) (1)

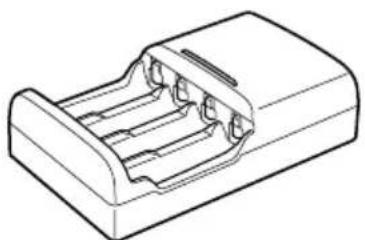

Chargeur de piles (1) Fil d'alimentation du chargeur

de piles (1) (Modèle destiné au Royaume-Uni et à Hongkong uniquement)

Fil d'alimentation (du chargeur de piles) (1)

(Modèle destiné à l'Europe uniquement)

Piles rechargeables nickel-hydrure métallique de type NH-AA (2)

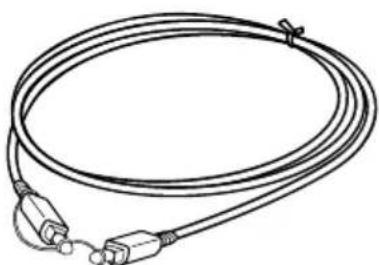

Câble de raccordement numérique optique (de type rectangulaire ↔ de type rectangulaire) (1)

Adaptateur secteur (1)

Position et fonctions des pièces

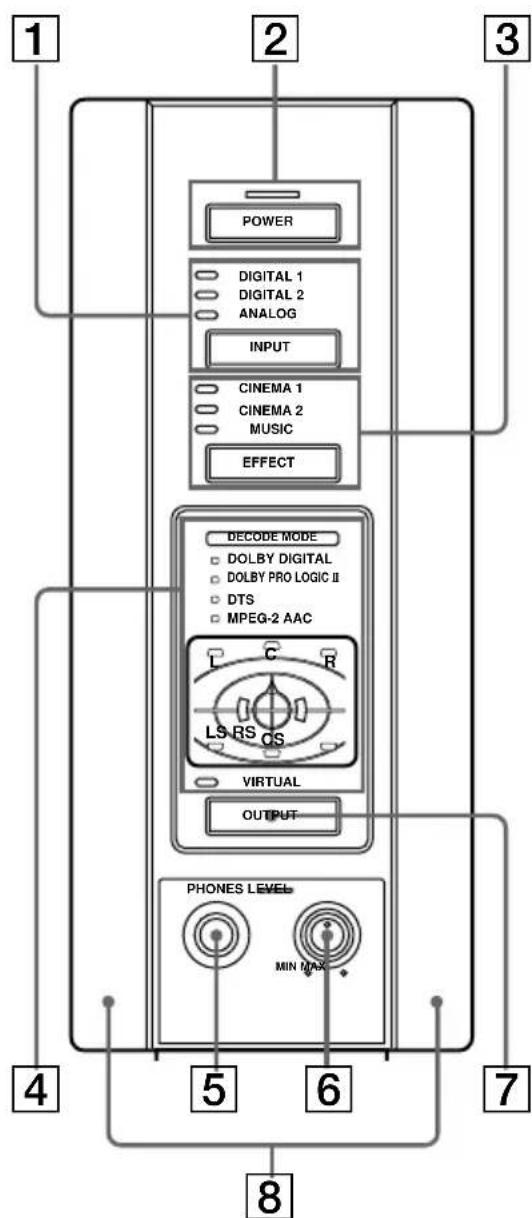

Panneau avant du processeur

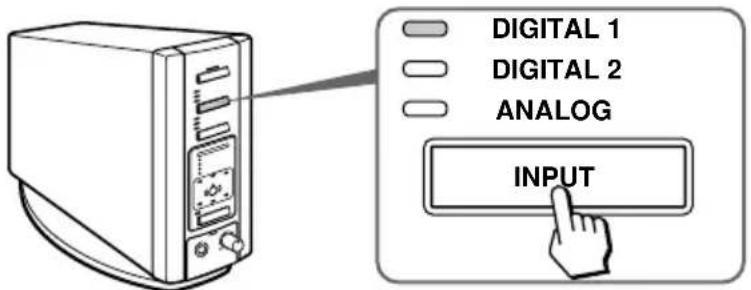

1 Témoins DIGITAL 1 et 2 (entrées numériques), témoin ANALOG (entrée analogique), touche INPUT (entrée) : appuyez sur cette touche pour sélectionner la source d'entrée DIGITAL 1, DIGITAL 2 ou ANALOG. 2 Témoin POWER (alimentation) : ce témoin s'allume en vert lorsque vous allumez le processeur. Interrupteur de marche/arrêt (POWER) : appuyez sur cette touche pour mettre le processeur sous tension ou hors tension. 3 Témoins CINEMA 1 et 2, témoin MUSIC, touche EFFECT (pour plus de détails, reportez-vous à la page 20) : appuyez sur cette touche pour sélectionner le champ acoustique (CINEMA 1, CINEMA 2 ou MUSIC). 4 Témoin du mode de décodeur (pour plus de détails, reportez-vous à la page 19). 5 Prise PHONES (casque d'écoute) (pour plus de détails, reportez-vous aux pages 20 et 24) : branchez votre casque d'écoute sur cette prise. Branchez le casque MDR-F1 (vendu séparément) pour obtenir le meilleur son ambiophonique possible. 6 Commande PHONES - LEVEL : tournez cette commande pour régler le volume du casque d'écoute (vendu séparément) branché sur la prise PHONES. 7 Touche OUTPUT (sortie) : appuyez sur cette touche pour sélectionner le mode de sortie (OFF, VIRTUAL FRONT ou VIRTUAL SURROUND). 8 Émetteur à infrarouges : placez l'émetteur en ligne droite avec le capteur et de façon à ce qu'il n'y ait pas d'obstacle entre eux.

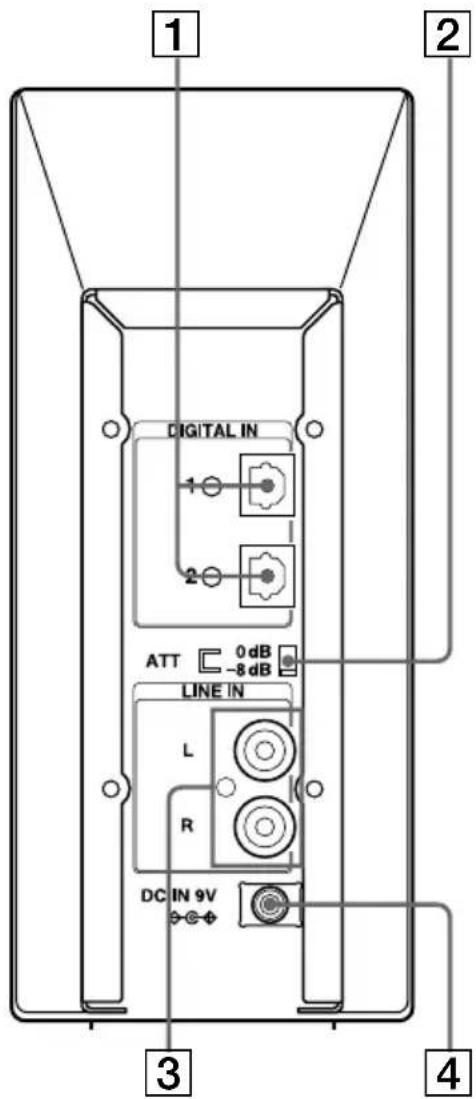

Panneau arrière du processeur

1 Prises DIGITAL IN 1 et 2 (entrées numériques) (pour plus de détails, reportez-vous à la page 13) : branchez sur ces prises un lecteur DVD, un téléviseur numérique, un récepteur de diffusion numérique par satellite, un lecteur LD ou tout autre appareil numérique (vendu séparément).

2 Commutateur ATT (atténuateur) : réglez ce commutateur sur 0 dB lorsque le volume de l'entrée analogique est trop faible. Normalement, ce commutateur doit être réglé sur -8 dB.

3 Prise LINE IN (entrée ligne) (pour plus de détails, reportez-vous à la page 14) : branchez la fiche de sortie audio de l'appareil audio/vidéo utilisé (vendu séparément), tel qu'un magnétoscope ou un téléviseur, sur cette prise.

4 Prise DC IN (alimentation CC) : branchez l'adaptateur secteur fourni sur cette prise. (N'utilisez pas d'autre adaptateur secteur que celui fourni. L'utilisation de produits dont la polarité de fiche ou d'autres caractéristiques diffèrent de celles de cet adaptateur peut entraîner des problèmes de fonctionnement.)

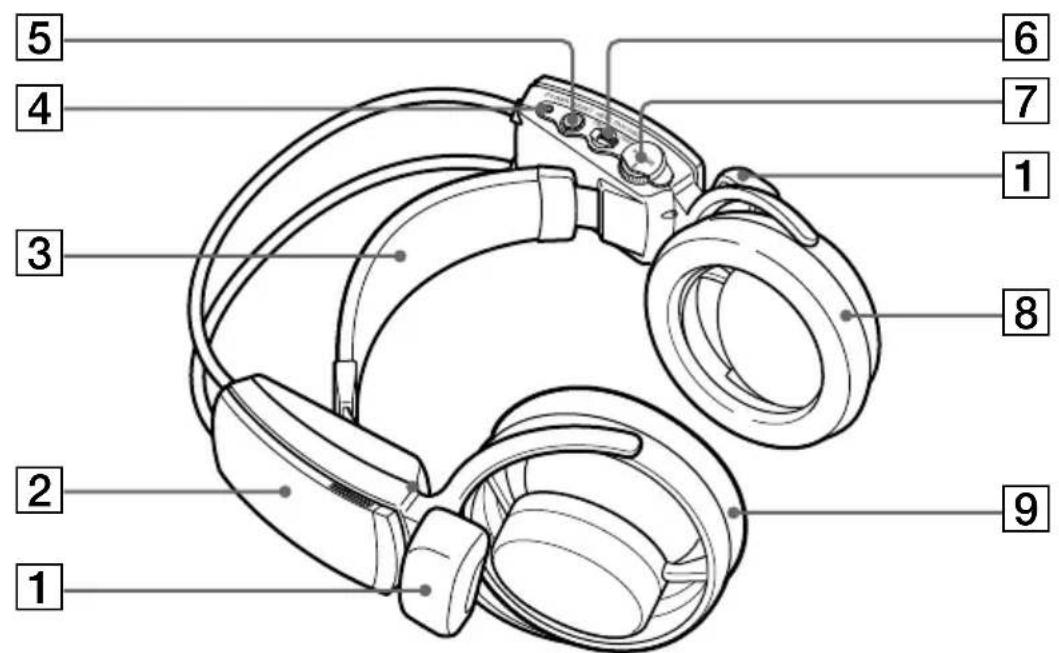

Description des pièces du casque d'écoute

1 Capteur d'infrarouges

Des capteurs d'infrarouges sont placés à deux endroits, des deux côtés de l'appareil.

2 Logement des piles

Pour ouvrir le logement, appuyez sur le couvercle et soulevez-le. Ce logement est conçu uniquement pour les piles rechargeables fournies et pour les piles alcalines R6 de taille AA.

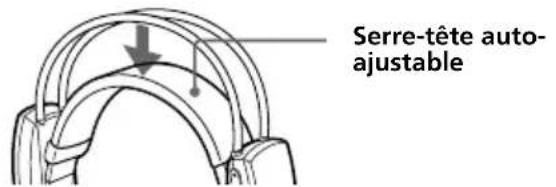

3 Serre-tête auto-ajustable

Le casque d'écoute se met automatiquement sous tension lorsqu'il est posé sur la tête.

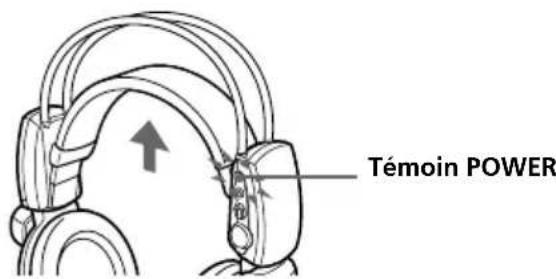

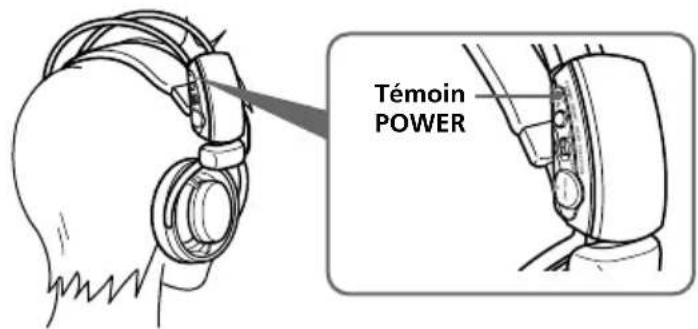

4 Témoin POWER (alimentation)

Lorsque vous soulevez le serre-tête autoajustable, le témoin s'allume en rouge si les piles sont suffisamment chargées.

5 Touche RESET (pour plus de détails, reportez-vous à la page 21). Utilisez cette touche pour réinitialiser les informations de position de la fonction de détection des mouvements de la tête.

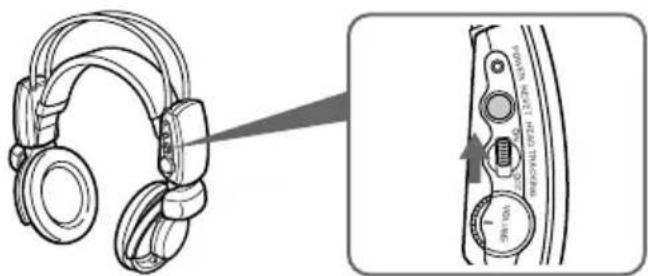

6 Interrupteur HEAD TRACKING (pour plus de détails, reportez-vous à la page 21).

Pour activer la fonction de détection des mouvements de la tête, mettez cet interrupteur sur ON lorsque le mode de sortie du processeur est réglé sur VIRTUAL (autre que OFF).

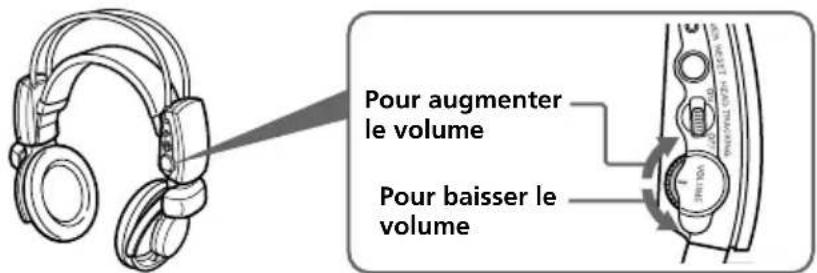

7 Commande VOL (volume)

Utilisez cette commande pour régler le volume.

8 Oreillette (droite)

9 Oreillette (gauche)

Chargement des piles rechargeables

Avant d'utiliser pour la première fois les piles rechargeables fournies, chargez-les. N'utilisez pas d'autre chargeur que celui qui vous a été fourni. Il permet de charger jusqu'à quatre piles à la fois.

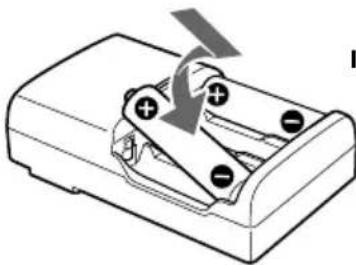

Insertion des piles rechargeables dans le chargeur

Insérez les deux piles nickel métal hydrure rechargeables fournies en mettant les polarités ⊕ et ⊖ dans le bon sens.

Insérez polarités ⊖ en premier.

Remarques

• Placez les piles rechargeables nickel-hydrure métallique dans le chargeur et appuyez dessus jusqu'à ce qu'elles soient bien en place, en respectant la polarité.
• Pour recharger deux piles, le mode de charge bascule sur grande vitesse et les piles sont rechargées complètement en 90 minutes environ.

Chargement

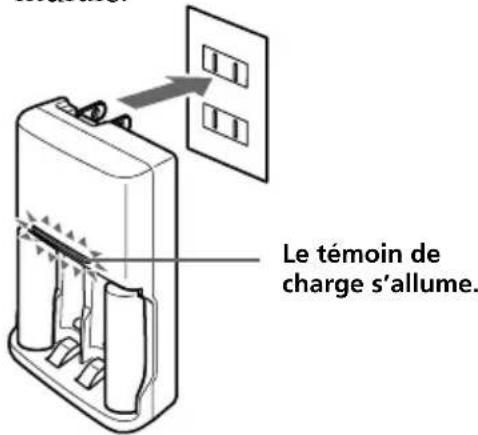

(modèle pour les États-Unis et le Canada uniquement)

① Basculez la fiche de charge vers l'extérieur.

② Branchez la fiche dans la prise murale.

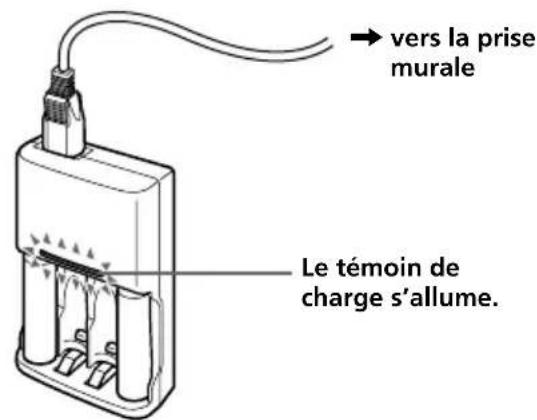

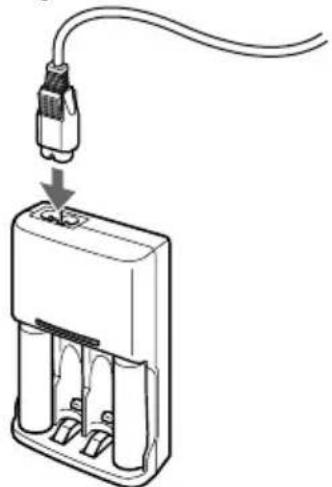

(Modèle pour le Royaume-Uni, Hongkong et l'Europe)

① Raccordez le fil d'alimentation au chargeur.

② Branchez la fiche dans la prise murale.

Les piles sont rechargées en 90 minutes environ*.

Le témoin de charge s'éteint lorsque la recharge est terminée. Débranchez le chargeur de la prise murale et retirez les piles rechargeables.

• En mode de charge à grande vitesse.

Durée d'utilisation

Environ 7 heures*

• La durée d'utilisation indiquée ci-dessus est valable uniquement si les piles sont utilisées après avoir été complètement rechargées. La durée d'utilisation peut varier selon la température ou les autres conditions d'utilisation.

Remarques

• Jusqu'à quatre piles peuvent être chargées en même temps avec le chargeur fourni. La durée de charge des piles varie selon le nombre de piles mises à recharger en même temps.
• Pour recharger une ou deux piles rechargeables dans le chargeur : environ 90 minutes (mode de charge à grande vitesse).
• Autres circonstances : environ 180 minutes.
• Pendant la charge, la température du chargeur et des piles augmente légèrement. Ceci n'a rien d'anormal.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.
• N'utilisez pas et ne rangez pas le chargeur à proximité d'appareils de chauffage, dans des endroits chauds exposés à la lumière directe du soleil ou dans des endroits humides.
• Le témoin de charge peut s'éteindre plus tôt que d'habitude lorsque vous rechargez des piles qui n'étaient pas complètement déchargées.
• Les piles rechargeables nickel-hydrure métallique doivent être remplacées lorsque leur durée est inférieure à la moitié du temps prévu ci-dessus même après avoir été complètement rechargées. Achetez des piles rechargeables nickel-hydrure métallique R6 de taille AA de Sony (NH-AA). Commandez ces piles dans le magasin où vous avez acheté cet appareil ou chez votre revendeur/agréé Sony.

AVERTISSEMENT

Le chargeur de piles fourni peut recharger les piles aux hydrures métalliques de nickel R6 (taille AA), R03 (taille AAA) (NH-AA, NH-AAA) de Sony. Ne jamais essayer de recharger d'autres types de piles rechargeables ou des piles sèches. L'emploi de ce chargeur avec d'autres types de piles peut causer une fuite, une surchauffe et une explosion.

Raccordement du système de casque d'écoute

Installation du système

Vous pouvez installer le processeur en position verticale ou horizontale.

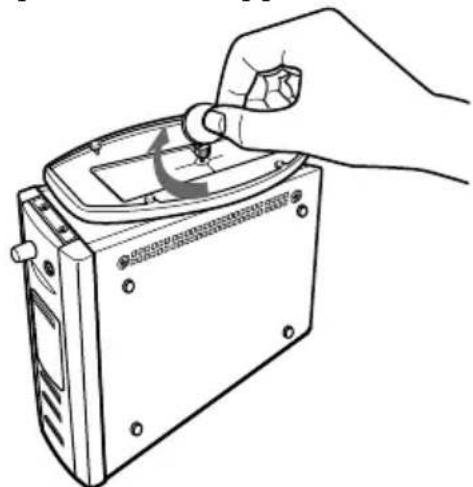

Pour l'utiliser en position verticale :

Utilisez une pièce de monnaie pour fixer le support fourni à la base du processeur.

Pour l'utiliser en position horizontale :

Placez le processeur de manière à ce que les quatre tampons en caoutchouc soient placés vers le bas.

Tampons en caoutchouc

Remarques

• Installez le processeur dans un endroit où aucun obstacle ne le sépare du casque pendant l'utilisation.
• N'installez pas le processeur en position instable, par exemple sur un téléviseur. En tombant, le processeur pourrait s'endommager ou entraîner des blessures.
• Si le processeur est installé en position verticale, fixez toujours le support pour plus de sécurité.
• Selon les conditions d'installation, si le processeur est en position horizontale, il est possible que la portée de transmission infrarouge n'atteigne pas la valeur maximale.
• Si vous installez le processeur en position horizontale, ne le posez pas sur le côté non muni de tampons en caoutchouc.

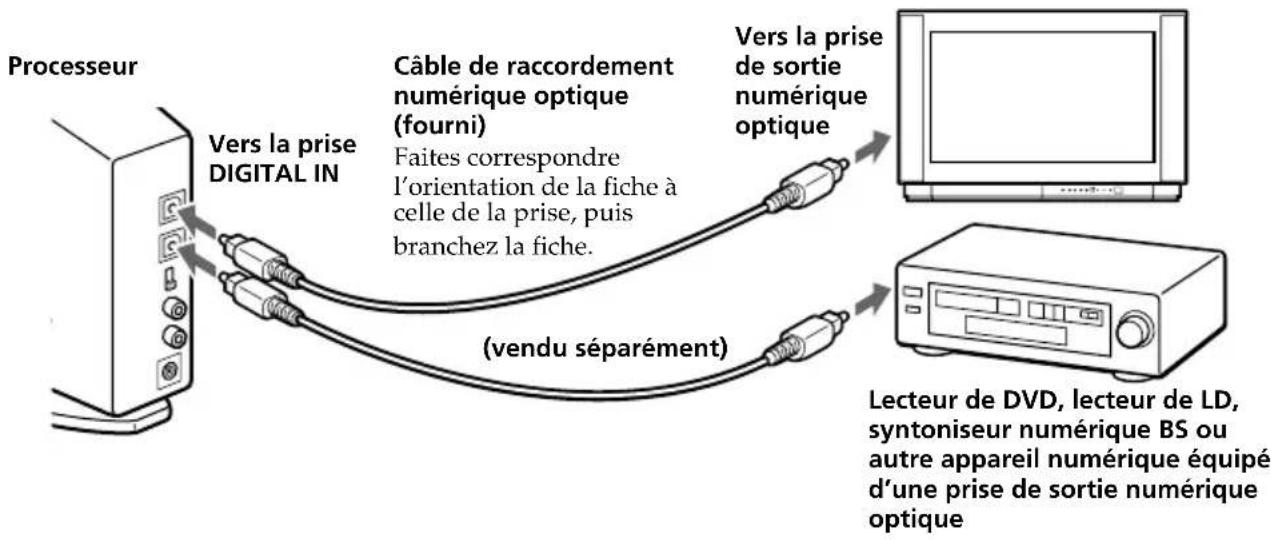

Raccordement du processeur à des appareils numériques

Utilisez le câble de raccordement numérique optique fourni pour brancher la prise de sortie numérique optique d'un lecteur de DVD (ou d'un lecteur de LD), d'un téléviseur numérique ou d'autres appareils numériques sur la prise DIGITAL IN 1 ou 2 du processeur.

Remarques

• Le câble de raccordement numérique optique est un appareil de très haute précision sensible aux secousses et aux pressions externes. Par conséquent, faites attention lors du branchement et du débranchement de la fiche du câble.
• Ce système n'est pas muni de prises AC-3 RF. Les signaux AC-3 RF provenant des lecteurs de LD ne peuvent donc pas être reçus directement.
• L'entrée numérique du processeur ne lit pas les fréquences d'échantillonnage de 96 kHz. Réglez la sortie numérique du lecteur de DVD sur 48 kHz lorsque vous utilisez ce système. Des parasites peuvent se faire entendre à la réception d'un signal numérique de 96 kHz.

DTS

• Un lecteur de DVD compatible DTS est nécessaire pour la lecture de disques DVD enregistrés en mode audio DTS. (Pour plus de détails, reportez-vous au mode d'emploi du lecteur de DVD.)
• Lors de la lecture de disques LD et CD enregistrés au format DTS, des parasites risquent de se produire pendant l'avance rapide ou le rembobinage. Ceci n'a rien d'anormal.
• Si la sortie numérique DTS est réglée sur "OFF" sur le lecteur de DVD, aucun son ne se fait entendre, même si la sortie DTS est sélectionnée dans le menu de DVD.
• Il se peut qu'aucun son ne se fasse entendre lorsque le lecteur de DVD et cet appareil sont raccordés par une connexion analogique. Dans ce cas, utilisez une connexion numérique.

Câbles de raccordement (vendus séparément)

• Utilisez un câble optique (POC-5A ou autre, vendu séparément) pour raccorder plus de deux appareils externes.
• Utilisez le POC-5AB (mini-prise ↔ prise rectangulaire, vendu séparément) pour raccorder la mini-prise de sortie numérique des lecteurs de DVD ou de CD portables ou d'autres appareils numériques à la prise DIGITAL IN.

Sélecteur numérique optique (vendu séparément)

Lors du raccordement de plusieurs appareils numériques, il est recommandé d'utiliser le SB-

RX100P (sélecteur numérique optique (entrée à 4 lignes, sortie à 3 lignes), vendu séparément).

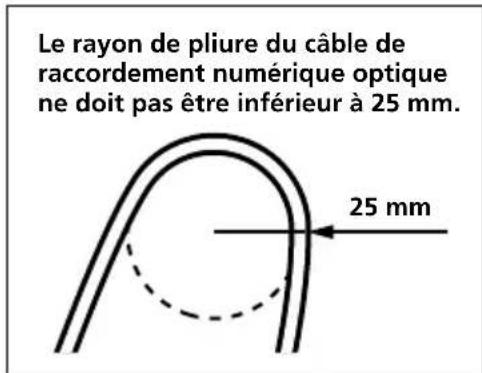

Remarques sur le câble de raccordement numérique optique

• Ne faites pas tomber d'objets sur le câble de raccordement numérique optique et ne le soumettez pas à des chocs.
• Lorsque vous branchez ou débranchez le câble, tenez-le par la prise. Assurez-vous que les extrémités du câble de raccordement numérique optique restent propres. Si de la poussière s'accumule sur les extrémités du câble, son efficacité risque de diminuer.
• Lorsque vous rangez le système, placez le protège-fiche sur la fiche et ne pliez pas le câble de raccordement numérique optique à un rayon inférieur à 25 mm.

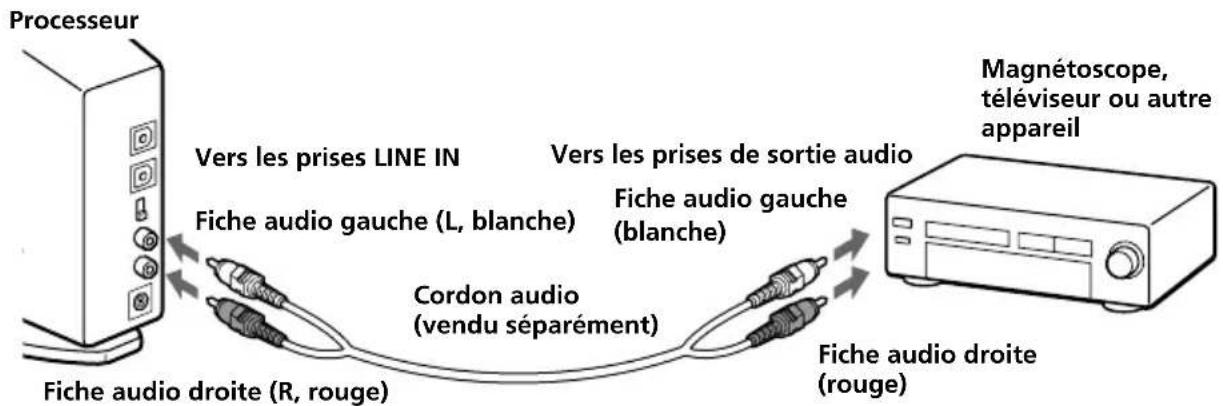

Raccordement du processeur à des appareils analogiques

Utilisez un cordon audio (vendu séparément) pour raccorder les prises de sortie audio du magnétoscope, du téléviseur ou d'autres appareils aux prises LINE IN (L/R) (gauche/droite) du processeur.

Câbles de raccordement (vendus séparément)

Pour raccorder une mini-prise stéréo (prise de sortie de ligne ou prise de casque d'écoute) à une prise LINE IN, utilisez le câble RK-G129 (mini-fiches stéréo ↔ prises à broche x 2). Dans ce cas, réglez le volume du lecteur à un niveau moyen. Des parasites peuvent se produire si le volume du lecteur est réglé trop bas.

Pour plus de détails sur les autres types de câbles de raccordement (vendus séparément), reportez-vous à la page 29.

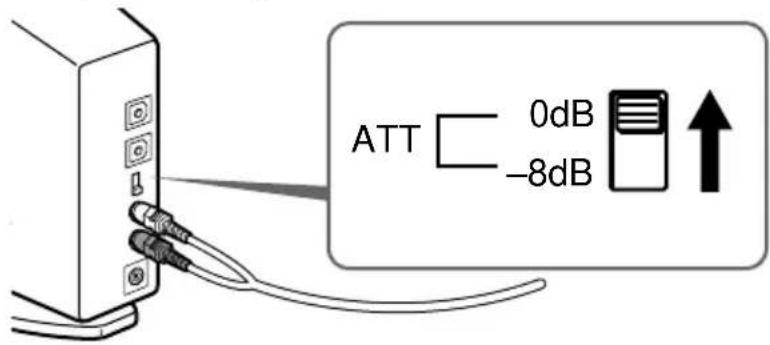

Réglage du volume d'entrée

Si le volume est bas lorsque vous utilisez une connexion analogique, réglez le commutateur ATT (atténuateur) sur "0dB".

Réglage Appareils raccordés

0dB Téléviseur, appareils portables et autres appareils à faible niveau de sortie

-8dB Autres appareils (réglages initiaux)

Remarques

• Baissez le volume avant de régler le commutateur ATT.
• Si le son reçu par les prises LINE INPUT est déformé (il peut arriver que des parasites se fassent entendre en plus du son émis), réglez le commutateur ATT sur -8 dB.

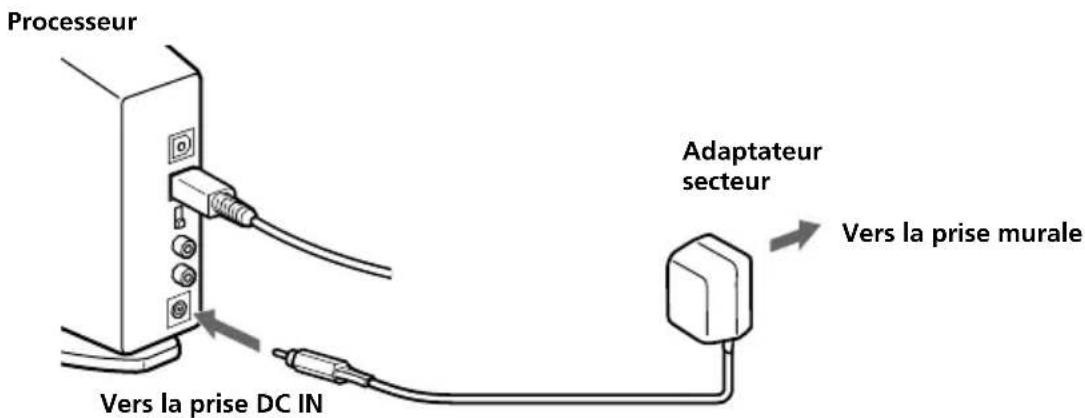

Branchement sur la prise murale

Remarques

• N'utilisez pas d'autre adaptateur secteur que celui qui vous a été fourni. L'utilisation d'adaptateurs secteur dont la polarité de fiche ou d'autres caractéristiques diffèrent de celles de cet adaptateur peut entraîner une panne de l'appareil.

Fiche à polarité unifiée

• N'utilisez que l'adaptateur secteur fourni. Même les adaptateurs secteur dont la tension et la polarité de fiche sont les mêmes que celles de cet adaptateur risquent d'endommager l'appareil à cause de leur capacité électrique ou d'autres facteurs.

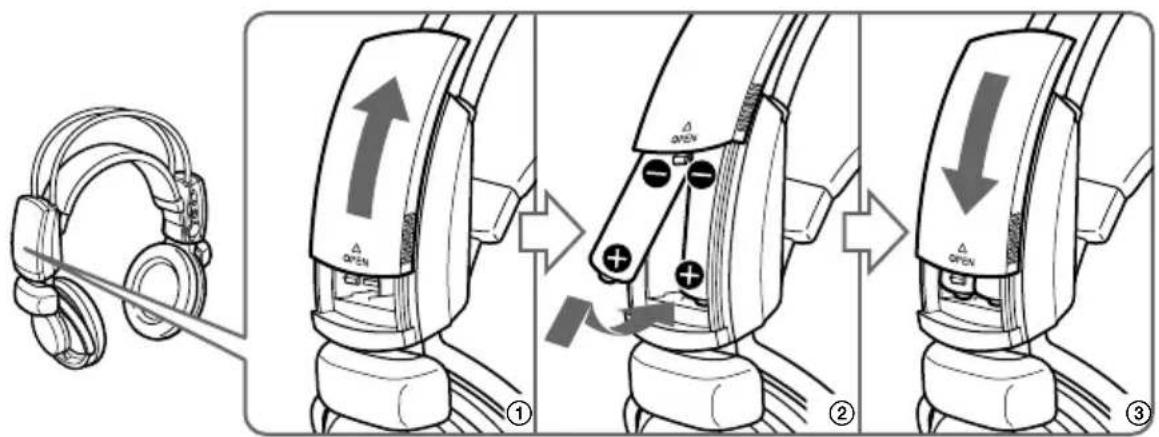

Pose des piles dans le casque d'écoute

Comme indiqué dans le schéma ci-dessous, insérez deux piles rechargeables nickel-hydrure métallique complètement rechargées (page 9) en plaçant les extrémités ⊕ et ⊖ dans la bonne direction. Insérez le côté ⊖ en premier.

Utilisation de batteries en option

Vous pouvez également utiliser des piles alcalines R6 de taille AA. Insérez les piles comme indiqué ci-dessus.

Durée d'utilisation pour des piles sèches

Type de pile Durée d'utilisation

Pile alcaline LR6 (SG) de Sony Environ 7 heures*

• La durée d'utilisation indiquée ci-dessus peut varier selon la température ou les conditions d'utilisation.

Remarque

N'utilisez pas de piles au manganèse dans cet appareil.

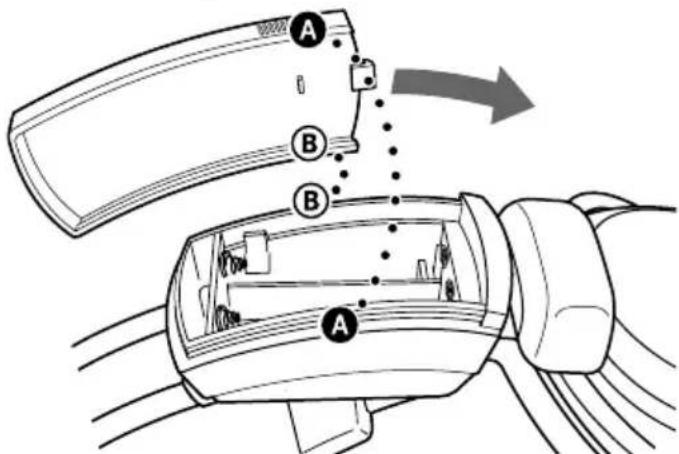

Réinstallation du couvercle du logement des piles si celui-ci se détache

Comme indiqué dans le schéma ci-dessous, alignez A avec A et B avec B, rattachez puis faites glisser le couvercle pour le remettre en place.

Fonctionnement

Écoute du son provenant d'un appareil raccordé

Avant de commencer à utiliser l'appareil, lisez la section "Raccordement du système de casque d'écoute" (pages 12 à 16) et effectuez les raccordements appropriés.

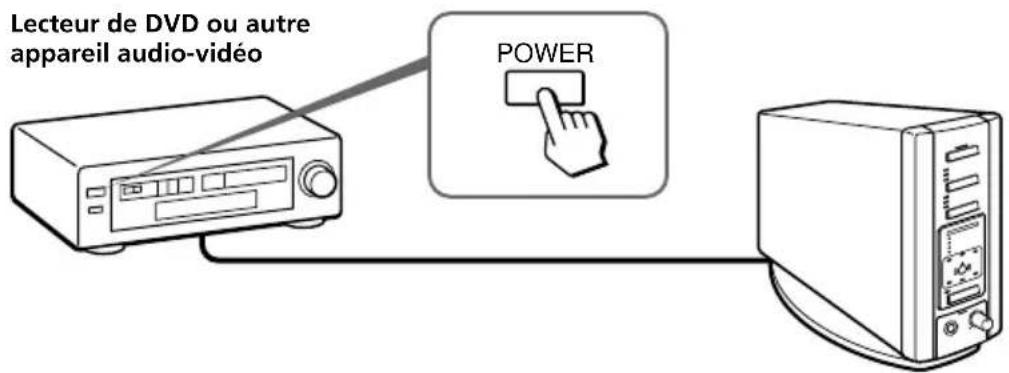

1 Mettez sous tension l'appareil raccordé au processeur.

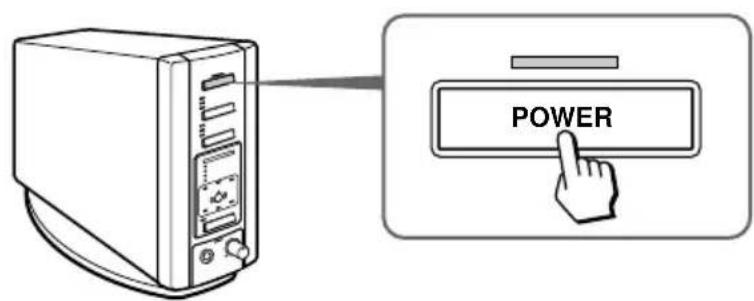

2 Appuyez sur la touche POWER pour mettre le processeur sous tension. Le témoin POWER s'allume en vert.

3 Placez le casque sur la tête.

Le témoin POWER s'allume en rouge et le casque se met automatiquement sous tension.

(Suite à la page suivante)

4 Appuyez sur INPUT pour sélectionner la source que vous souhaitez écouter.

Témoin allumé Source sonore sélectionnée
DIGITAL 1	Son de l'appareil raccordé à la prise DIGITAL IN 1
DIGITAL 2	Son de l'appareil raccordé à la prise DIGITAL IN 2
ANALOG	Son de l'appareil raccordé aux prises LINE IN

Remarque

Pour écouter des sources sonores doubles (MAIN/SUB), raccordez l'appareil aux prises LINE IN, puis sélectionnez la source sonore que vous souhaitez écouter sur le lecteur, le téléviseur ou tout autre appareil.

5 Lancez la lecture de la source sélectionnée à l'étape 4.

6 Appuyez plusieurs fois sur OUTPUT pour sélectionner le mode de sortie (effet ambiophonique) (voir page 19).

Témoin allumé Mode de sortie (effet ambiophonique)

DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC VIRTUAL	OFF Ecoute normale avec le casque.
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC VVirtual	VIRTUAL FRONT Effet virtuel par lequel le son semble provenir de deux haut-parleurs (droit et gauche) placés devant vous
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC VVirtual	VIRTUAL SURROUND 5.1 Effet ambiophonique virtuel par lequel le son semble provenir non seulement de deux haut-parleurs avant (droit et gauche), mais aussi d'un haut-parleur central, de deux haut-parleurs arrêté (droit et gauche) et d'un caisson de basses.
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC VVirtual	VIRTUAL SURROUND 6.1 Il est possible de sélectionner ce mode uniquement lorsque le signal est reçu d'une source multicanal au format DOLBY DIGITAL ou DTS. Effet ambiophonique virtuel par lequel le son semble provenir de trois haut-parleurs avant (droit, gauche et centre), de trois hautparleurs arrêté (droit, gauche et centre) et d'un caisson de basses. Remarque Le mode VIRTUAL SURROUND 6.1 ne peut être sélectionné que lorsque la source multicanal est en mode de lecture au format DOLBY DIGITAL ou DTS (assurez-vous que le:témoin DECODE MODE s'allume). Il est impossible de sélectionner VIRTUAL SURROUND 6.1 dans les autres modes (mode d'arrêt, écran de menu, etc.).

Témoin DECODE MODE

Lorsque le mode de sortie est réglé sur VIRTUAL SURROUND 5.1 ou VIRTUAL SURROUND 6.1, le processeur identifie automatiquement le format du signal audio reçu et le témoin correspondant s'allume. Réglez le mode audio sur l'un des formats disponibles (Dolby Digital, DTS, MPEG-2 AAC, etc.) sur l'appareil raccordé (lecteur de DVD, récepteur de diffusion numérique par satellite, etc.).

DOLBY DIGITAL: Signal reçu au format DOLBY DIGITAL. - DOLBY PRO LOGIC II: Signal reçu à 2 canaux (numérique ou analogique) au format DOLBY PRO LOGIC II. - DTS: Signal reçu au format DTS. - MPEG-2 AAC: Signal reçu au format MPEG-2 AAC. (Suite à la page suivante)

Fonctionnement

7 Appuyez sur EFFECT pour sélectionner le champ acoustique souhaité (uniquement lorsqu'un paramètre autre que "OFF" est sélectionné à l'étape 6 de la page 18).

Témoin Champ acoustique et source sonore appropriée

CINEMA 1 Ce mode produit le champ acoustique d'une grande pièce telle qu'une salle de cinéma ou de concert. Ce mode convient aux sources sonores des films.

CINEMA 2 Ce mode produit un son plus réaliste que le mode CINEMA 1, ce qui vous donne l'impression d'être dans le film lui-même. Ce mode convient aux sources sonores des films.

MUSIC Ce mode produit le champ acoustique d'une pièce possédant une bonne acoustique. Ce mode convient aux sources musicales.

Remarque

Si le mode de sortie (effet sonore) est réglé sur "OFF" à l'étape 6 de la page 18, vous ne pouvez pas sélectionner le champ acoustique, même si vous appuyez sur EFFECT.

8 Réglez le volume.

Réglage du volume du casque d'écoute (vendu séparément) branché sur la prise de casque (PHONES)

Pour régler le volume, tournez la commande PHONES—LEVEL.

Remarque

Lorsque vous regardez un film, n'augmentez pas trop le volume pendant les scènes calmes. Lors de la scène bruyante suivante, le son pourrait endommager votre ouïe.

9 Réglez la fonction de détection des mouvements de la tête sur ON (uniquement lorsqu'un paramètre autre que OFF est sélectionné à l'étape 6 de la page 19).

Placez-vous face à la source sonore (par exemple votre téléviseur), puis réglez l'interrupteur HEAD TRACKING sur la position ON. Attendez 2 secondes sans bouger.

Ne bougez pas la tête jusqu'à ce que le système de détection des mouvements de la tête se soit stabilisé. Pendant cette période, aucun son n'est émis.

Lorsque le système de détection des mouvements de la tête s'est stabilisé, le son de lecture se fait entendre.

Ensuite, même si vous tournez la tête dans toutes les directions, le son se fait entendre comme s'il provenait de l'avant.

Remarques

• Portez toujours le casque en position verticale (comme indiqué à la page 17) de manière à ce que le système de détection des mouvements de la tête reste stable.
• Lorsque l'interrupteur HEAD TRACKING est réglé sur ON, et lorsque vous mettez le casque alors qu'il est sous tension, attendez toujours deux secondes sans bouger la tête car le système de détection des mouvements de la tête doit se stabiliser à chaque fois.
• Si le son du casque d'écoute (pendant que vous êtes face à votre téléviseur) semble différer de la direction réelle du téléviseur, placez-vous face au téléviseur et appuyez sur la touche RESET du casque.

Lorsque vous l'enlevez, le casque se met automatiquement hors tension : — fonction Auto Power On/Off

Lorsque vous ne l'utilisez pas, faites attention de ne pas suspendre le casque de manière à activer la fonction Auto Power On, ce qui déchargerait la batterie.

Pour vérifier le niveau de charge de la pile

Soulevez le serre-tête auto-ajustable et vérifiez le témoin d'alimentation POWER. Si le témoin POWER s'allume en rouge, les piles sont encore bonnes.

Si le témoin POWER clignote et qu'un bip sonore intermittent provient du casque, rechargez les piles rechargeables ou remplacez les piles alcalines.

Période de transition entre les modes

Lorsque vous appuyez sur les touches du processeur pour changer de mode, le temps de transition entre les modes peut varier. Ce phénomène est dû aux différences de contrôle du système entre les modes. (Suite à la page suivante)

(Suite à la page suivante)

Si aucun son ne se fait entendre dans le casque

Un bip sonore bref et répétitif se fait entendre et la fonction de coupure du son est activée automatiquement lorsque la sortie sonore du casque est désactivée parce que le casque se trouve en dehors de la zone de transmission à infrarouges ou que les signaux infrarouges sont interrompus. La fonction de coupure du son est automatiquement désactivée lorsque vous vous rapprochez du processeur ou que l'obstacle empêchant les infrarouges d'atteindre le casque est éliminé.

Zone de transmission à infrarouges

La zone approximative de transmission à infrarouges à partir du processeur est indiquée dans le schéma ci-dessous.

Remarques

• Étant donné que ce système utilise des signaux à infrarouges, il est possible que le son soit interrompu si les signaux sont bloqués. Ce phénomène est dû aux caractéristiques des signaux à infrarouges, et n'a rien d'anormal.
• Ne couvrez pas le capteur de signaux infrarouges avec la main ou les cheveux.
• Tant que le casque se trouve dans la zone de transmission indiquée dans le schéma ci-dessus, l'orientation du casque par rapport au processeur ambiophonique numérique n'a pas d'importance (de face, tourné à 90° ou à 180°).
• Le son peut varier selon la position du processeur et les conditions de la pièce. Il est recommandé de placer le processeur à l'endroit offrant la meilleure clarté sonore.
• Les signaux risquent d'être mélangés si le processeur est utilisé en présence d'autres processeurs ou transmetteurs.

Si aucun signal audio n'est reçu pendant 10 minutes

L'émission de signaux infrarouges à partir du processeur s'arrête automatiquement lorsque aucun signal audio n'est reçu pendant 10 minutes. Les signaux infrarouges sont émis automatiquement lorsque la réception d'un signal audio reprend.

L'émission de signaux infrarouges peut s'arrêter lorsqu'un son extrêmement faible est émis pendant environ 10 minutes en mode de réception de signaux analogiques. Dans ce cas, augmentez le volume de l'appareil audio-vidéo raccordé et baissez le volume du casque.

Remarques

• La luminosité de l'émetteur d'infrarouges du processeur ambiophonique numérique peut varier. Cependant, cela n'affecte pas la zone de transmission.
• Utilisez le casque à l'intérieur de la zone de transmission des signaux infrarouges (voir la section "Zone de transmission à infrarouges" à la page 22).
• N'utilisez pas ce système dans des zones exposées au rayonnement direct du soleil ou à une lumière puissante. Cela peut entraîner une coupure du son.
• Ce casque à oreillettes ouvertes est conçu de telle manière que le son peut être entendu même par les personnes qui ne portent pas le casque. N'augmentez pas trop le volume afin de ne pas déranger les gens qui se trouvent autour de vous.
• L'effet de son ambiophonique peut ne pas être obtenu à partir de sources sonores ne comportant pas d'élément vidéo, telles que des CD audio.
• Ce système simule le niveau moyen de HRTF* commun à la plupart des gens. Cependant, comme le niveau de HRTF varie selon la personne, l'effet peut varier d'une personne à une autre.
• Head Related Transfer Function (Fonction de transfert de l'oreille externe)

Casques d'écoute supplémentaires

Vous pouvez ajouter des casques au système de deux manières différentes.

Pour profiter avec d'autres personnes du son ambiophonique avec des casques sans fil

→ Plusieurs personnes peuvent profiter du son ambiophonique en même temps avec des casques à infrarouges sans fil MDR-IF8000 supplémentaires (vendus séparément). * Le nombre de casques pouvant être utilisés dans la zone de transmission à infrarouges est illimité.

Processeur

MDR-IF8000 (vendu séparément)

Remarque

Les casques sans fil à infrarouges analogiques (MDR-IF5000, etc.) ne peuvent pas être utilisés parce que cet appareil fonctionne avec un système de transmission à infrarouges numérique.

Pour raccorder un casque à fil

→ La prise de casque PHONE est réglée pour accueillir le casque MDR-F1 à fil à oreillettes ouvertes (vendu séparément), afin de vous offrir un son ambiophonique de haute qualité. Vous pouvez également utiliser n'importe quel casque à fil à oreillettes ouvertes sur cet appareil.

Pour obtenir un effet de son ambiophonique suffisant, il est recommandé d'utiliser le casque stéréo sans fil MDR-IF8000 ou le casque à fil MDR-F1 à oreillettes ouvertes.

Processeur Vers la prise PHONE

Casque à fil MDR-F1 à oreillettes ouvertes (vendu séparément) ou autre casque équipé d'un fil et d'oreillettes ouvertes

Remarques

• Lorsque vous débranchez le casque de la prise PHONES, tirez toujours en tenant la fiche. Ne tirez jamais sur le cordon.
• L'effet ambiophonique peut ne pas être disponible lorsque vous utilisez un casque à oreillettes internes ou fermées.

Dépannage

Si vous rencontrez un problème pendant l'utilisation de ce système de casque d'écoute, vérifiez la liste ci-dessous. Si le problème persiste, consultez votre revendeur Sony.

Symptôme, cause et solution

Aucun son

Vérifiez le branchement entre le processeur et l'appareil audio/vidéo. Allumez l'appareil audio-visuel raccordé au processeur et lancez la lecture. Vérifiez que vous avez sélectionné l'appareil que vous souhaitez écouter. Si vous raccordez le processeur sur un appareil audio/vidéo à l'aide des prises du casque, augmentez le volume de l'appareil audio/vidéo raccordé. Augmentez le volume du casque. Les piles du casque sont complètement à plat.

Soulevez le serre-tête auto-ajustable. Si le témoin POWER reste éteint, rechargez les piles rechargeables ou remplacez les piles alcalines. Si le témoin POWER reste toujours éteint, faites réviser votre appareil par votre revendeur Sony.

Vous essayez de lire une plage audio DTS sur un lecteur de DVD qui ne peut pas lire le format DTS.

Utilisez soit un lecteur de DVD pouvant lire les enregistrements au format DTS, ou sélectionnez une plage au format Dolby Digital ou PCM.

Vous lisez un disque DVD enregistré au format DTS alors que la sortie numérique DTS du lecteur de DVD, y compris celles des jours, est réglée sur "OFF".

Reportez-vous au mode d'emploi du lecteur de DVD et réglez la sortie numérique DTS sur "ON".

Vous lisez un disque DVD, y compris des yeux, enregistré au format DTS alors que le lecteur de DVD et le processeur sont raccordés par une connexion analogique.

Raccordez-les avec une connexion numérique. (Le son analogique peut ne pas pouvoir être émis à partir du lecteur de DVD).

La fonction de détection des mouvements de la tête ne fonctionne pas correctement.

Si vous réglez l'interrupteur HEAD TRACKING sur ON après avoir mis le casque ou si vous le mettez alors que l'interrupteur HEAD TRACKING est réglé sur ON, attendez 2 secondes sans bouger la tête. Si vous n'entendez aucun son, même après avoir tenté cette opération, enlevez le casque d'écoute, puis remettez-le.

Son déformé (parfois accompagné de parasites)

Sur le processeur, mettez le commutateur ATT en position -8 dB. Si vous raccordez le processeur sur un appareil audio/vidéo à l'aide des prises du casque, baissez le volume de l'appareil audio/vidéo raccordé. Lorsque vous utilisez des sources audio au format DTS, réglez le mode de sortie du processeur sur VIRTUAL SURROUND (page 19).

Son faible

→ Sur le processeur, mettez le commutateur ATT en position "0dB". Si vous raccordez le processeur sur un appareil audio/vidéo à l'aide des prises du casque, augmentez le volume de l'appareil audio/vidéo raccordé. → Augmentez le volume du casque.

Symptôme Cause et solution

Un bref bip sonore se fait entendre.	→Le casque ne peut receivevoir les rayons infrarouges provenant du processeur. · Mettez le processeur sous tension. · Vérifiez le branchement entre le processeur et l'adaptateur secteur, puis entre l'adaptateur secteur et la prise secteur. · Vérifiez s'il y a un obstacle entre le processeur et le casque. · Rapprochez-vous du processeur · Modifiez la position ou l'angle du processeur. · Vérifiez que vous ne couvrez pas le capteur de signaux infrarouges du casque avec la main ou les cheveux. · Si vous utilisez le casque à proximé d'une fenêtre exposée aux rayons directs du soleil, tirez les rideaux ou descendez le store pour empêcher le soleil d'entrer ou, utilisez le casque dans un endroit non exposé au soleil. · Si vous utilisez ce système après d'un écran d'affichage au plasma, éloignez-vous de cet écran
Un long bip sonore se fait entendre.	→Les piles du casque sont à plat. Soulevez le serre-tête auto-ajustable. Si le tímein POWER clignote, rechargez les piles rechargeables ou remplacez les piles alcalines. Si le tímein POWER continue de clignoter et qu'un bip sonore continu de se faire entendre, faites réviser votre apparéil par votre revendeur Sony.
L'effet de son ambiophonique n'est pas disponible	→Sélectionnez le mode VIRTUAL SURROUND en appuyant sur la touche OUTPUT (pages 18 et 19). →La plage audio en cours de lecture ne compte pas de signal multicanal. L'effect ambiophonique ne fonctionne pas pour les sources sonores monaurales.
Le son du casque semble différer de la direction réelle de votre télévisuer.	→Tournez-vous face à l'appareil (p. ex : votre télévisuer) et appuyez sur la touche RESET du casque d'écoute.
Le tímoin DOLBY DIGITAL ne s'allume pas	→Le réglage de sortie audio numérique du lecteur de DVD, y compris les yeux, est peut-être réglé sur "PCM" Reportez-vous au mode d'emploi fourni avec le lecteur de DVD, puis modifiez le réglage, par exemple "Dolby Digital/PCM" ou "Dolby Digital", pour pouvoir utiliser le lecteur de DVD avec des apparéils à décodeur Dolby Digital intégré. →Les signaux de lecture ne sont pas enregistrés au format Dolby Digital. →La partie audio du chapitre en cours de lecture n'est pas au format Dolby Digital.
Le tímoin DTS ne s'allume pas	→Le réglage de sortie numérique DTS du lecteur de DVD, y compris les yeux, est réglé sur OFF. Reportez-vous au mode d'emploi fourni avec le lecteur de DVD et régléz la sortie numérique DTS sur ON. →Les signaux de lecture ne sont pas enregistrés au format DTS. →La partie audio du chapitre en cours de lecture n'est pas au format DTS. →Le lecteur de DVD ne peut pas dire le format DTS. Utilisez un lecteur de DVD qui puisse dire le format DTS.
Le tímoin MPEG-2 AAC ne s'allume pas.	→Les signaux de lecture ne sont pas enregistrés au format MPEG-2 AAC.

Symptôme Cause et solution

Le témoin CS (ambiophonique arrière) ne s'allume pas.

→ Le format du signal reçu n'est pas Dolby Digital (multicanal), ni DTS (multicanal).

• Lisez plutôt un logiciel DVD au format Dolby Digital (multicanal) ou DTS (multicanal).
• Modifiez le réglage de l'appareil de lecture de manière à recevoir le format correct.

→ Le son au format Dolby Digital (multicanal) ou DTS (multicanal) n'est pas lu. Lancez d'abord la lecture sur l'appareil raccordé, assurez-vous que le témoin DECODE MODE s'allume, puis modifiez le mode de sortie.

Impossible de charger les piles

→ Des piles sèches ont été placées dans le chargeur.

Insérez les piles rechargeables fournies ou en option.

→ Des piles rechargeables autres que celles fournies ou recommandées ont été placées dans le chargeur.

Insérez les piles rechargeables fournies ou recommandées.

Précautions d'utilisation

Sécurité

• Ne faites pas tomber le processeur ou le casque, ne les frappez pas et ne leur faites pas subir de chocs violents de quelque sorte que ce soit. Ceci pourrait endommager le produit.
• Ne démontez pas le système et n'essayez pas d'en ouvrir quelque partie que ce soit.

Sources d'alimentation et rangement

• Si vous prévoyez de ne pas utiliser le système pendant une période prolongée, veillez à débrancher l'adaptateur secteur de la prise murale. Lorsque vous le débranchez, tenez l'adaptateur secteur par la fiche. Ne tirez pas sur le cordon.
• N'entreposez pas le système dans un emplacement :
• exposé à la lumière directe du soleil, à proximité d'un chauffage ou dans tout autre endroit dont la température est très élevée.
• poussiéreux, instable ou sur une surface inclinée
• sujet à d'importantes vibrations
• très humide, par exemple une salle de bain

Casque

Respectez votre entourage

Lorsque le volume est trop élevé, le son est audible même pour ceux qui ne portent pas le casque. Ne montez pas trop le volume afin de ne pas déranger les gens qui se trouvent autour de vous.

Dans des endroits bruyants, la première réaction est généralement d'augmenter le volume. Cependant, maintenez le volume à un niveau auquel, pendant que vous portez le casque, vous pouvez entendre lorsque vous êtes appelé.

Oreillettes

Les oreillettes peuvent être remplacées lorsqu'elles sont usées. Pour obtenir des oreillettes de rechange, consultez votre revendeur Sony.

Nettoyage

Utilisez un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de solvants tels que des diluants, de la benzine ou de l'alcool qui pourraient endommager la surface de l'appareil.

L'appareil est défectueux

• Si l'appareil se brise ou qu'un corps étranger pénètre à l'intérieur, mettez immédiatement l'appareil hors tension et consultez votre revendeur Sony.
• Lorsque vous apportez le système chez votre revendeur, apportez également le casque et le processeur.

Spécifications

Processeur ambiophonique numérique (DP-IF8000)

Fonctions de décodeur Dolby Digital

Dolby Pro Logic II

DTS

DTS-ES 6.1ch

MPEG-2 AAC

Fonction de son virtuel OFF

Avant virtuel

Surround virtuel 5.1 et 6.1

Système de modulation DQPSK

Fréquence de l'onde porteuse secondaire 4,5 MHz

Portée de transmission Environ 10 m vers l'avant

Fréquences de transmission

12-24000 Hz

Déformation 1 % ou moins (1 kHz)

Entrées audio Entrée optique

(type rectangulaire) · 2

Entrée analogique

(prise à broches)

gauche et droite) · 1

Alimentation 9 V CC (de

l'adaptateur secteur fourni)

Dimensions (l / h / p)

Environ 85·190·200

mm (3 3/8 · 7 1/2 · 7

1/8 inch)

Poids Environ 1,0 kg

(2 lb 30 on)

Casque d'écoute stéréo sans fil (MDR-IF8000)

Fréquences de lecture 12 - 24 000 Hz

séparation) ou piles

alcalines R6 de taille

AA

Poids Environ 350 g (10 on)

(y compris les piles)

Support pour processeur ambiophonique numérique (1)

Adaptateur secteur (9 V) (1)

Piles rechargeables nickel-hydrure métallique de type NH-AA

(1 700 mAh) (2)

Chargeur (1)

Fil d'alimentation du chargeur (1)

(Modèle pour le Royaume-Uni,

Hongkong et l'Europe continentale (uniquement)

Câble de raccordement numérique optique (fiche rectangulaire ↔ fiche rectangulaire, 1,5 m) (1)

Mode d'emploi (1)

Informations concernant le produit (1)

(prise à broche·2 ↔ prise à broche·2)

RK-G129 (mini-prise stéréo ↔ prise à broche·2)

Sélecteur numérique optique

SB-RX100P

Câble de raccordement numérique optique

POC-5A, POC-10A, POC-15A (prise

rectangulaire optique ↔ prise

rectangulaire optique)

(prise rectangulaire optique ↔ mini-prise optique)

La conception et les spécifications sont sujettes à modification sans préavis.

AVERTISSEMENT

Système de modulation DQPSK
