Tipo de producto	Auriculares digitales inalámbricos con sonido envolvente por infrarrojos
Marca	Sony
Modelo	MDR-DS8000
Procesador (DP-IF8000) dimensiones (Largo/Alto/Profundo)	Aprox. 85 × 190 × 200 mm
Peso del procesador	Aprox. 1,0 kg
Peso del auricular (con pilas)	Aprox. 350 g
Alimentación del procesador	9 V CC mediante adaptador de CA incluido
Alimentación del auricular	2 pilas recargables Ni-MH NH-AA (incluidas) o 2 pilas alcalinas AA
Autonomía del auricular (pilas recargables)	Aprox. 7 horas
Autonomía del auricular (pilas alcalinas)	Aprox. 7 horas (con pilas Sony LR6)
Alcance infrarrojo	Aprox. 10 m hacia adelante
Respuesta en frecuencia	12 – 24 000 Hz
Distorsión armónica	1 % o menos (a 1 kHz)
Formatos de audio decodificados	Dolby Digital, Dolby Pro Logic II, DTS, DTS-ES 6.1, MPEG-2 AAC
Modos de sonido virtual	OFF, Virtual Front, Virtual Surround 5.1 y 6.1
Campos acústicos	Cine 1, Cine 2, Música
Función de seguimiento de cabeza	Sí, con interruptor HEAD TRACKING y botón RESET
Encendido/apagado automático	Sí, mediante detección de la diadema
Entradas de audio del procesador	2 entradas digitales ópticas (rectangulares), 1 entrada analógica estéreo (conectores RCA)
Salida de auriculares con cable	Toma PHONES (mini jack) en el procesador
Limpieza	Paño suave humedecido con una solución detergente suave; evitar disolventes
Seguridad	No exponer a la lluvia ni a la humedad; no abrir; reparación por técnico calificado
Accesorios incluidos	Procesador, auriculares, soporte, cargador, 2 pilas recargables NH-AA, cable óptico, adaptador de CA, manual

Preguntas frecuentes - MDRDS8000 SONY

¿Cómo cargar las pilas recargables del auricular?

Utilice el cargador incluido. Inserte las pilas NH-AA respetando las polaridades. Conecte el cargador a una toma de corriente. La carga completa tarda aproximadamente 90 minutos (modo de alta velocidad). El indicador de carga se apaga cuando la carga está completa.

¿Qué hacer si no sale sonido de los auriculares?

Verifique que el procesador esté encendido y que la fuente de audio esté seleccionada correctamente (INPUT). Asegúrese de que las pilas del auricular estén cargadas. Si utiliza una fuente DTS, verifique que la salida digital DTS del reproductor esté configurada en ON.

¿Cómo activar el sonido envolvente virtual?

Presione varias veces el botón OUTPUT del procesador para elegir entre OFF, VIRTUAL FRONT, VIRTUAL SURROUND 5.1 o 6.1. El modo 6.1 solo está disponible con fuentes Dolby Digital o DTS multicanal.

El auricular emite un pitido breve y repetido, ¿qué hacer?

Este pitido indica que el auricular no recibe correctamente las señales infrarrojas. Verifique que ningún obstáculo bloquee la transmisión, acérquese al procesador o ajuste el ángulo del procesador. Evite la luz solar directa o pantallas de plasma cercanas.

¿Cómo funciona la detección de movimientos de la cabeza?

Colóquese frente a la fuente de sonido (ej: televisor), luego ponga el interruptor HEAD TRACKING en ON. Espere 2 segundos sin mover la cabeza. Luego, aunque gire la cabeza, el sonido parece provenir siempre del frente. Utilice el botón RESET si es necesario.

¿Puedo usar auriculares adicionales con este sistema?

Sí, puede agregar auriculares inalámbricos MDR-IF8000 (se venden por separado) dentro del área de transmisión infrarroja. También puede conectar un auricular con cable (recomendado MDR-F1) a la toma PHONES del procesador.

¿Cómo limpiar el auricular y el procesador?

Use un paño suave ligeramente humedecido con una solución detergente suave. No use nunca disolventes como diluyente, bencina o alcohol, ya que podrían dañar la superficie.

¿Cuál es el alcance máximo del sistema infrarrojo?

El alcance de transmisión es de aproximadamente 10 metros hacia adelante, siempre que no haya obstáculos entre el procesador y el auricular. El área de transmisión se ilustra en el manual (aproximadamente 30° horizontalmente).

El indicador DOLBY DIGITAL no se enciende, ¿por qué?

Verifique que el reproductor fuente (DVD, satélite) esté configurado para emitir una señal Dolby Digital y no PCM. Consulte el manual del reproductor para cambiar el ajuste, por ejemplo a 'Dolby Digital/PCM' o 'Bitstream'.

¿Dónde puedo encontrar pilas de repuesto NH-AA?

Compre pilas recargables de níquel-hidruro metálico Sony NH-AA (R6) en la tienda donde compró el dispositivo o en un distribuidor Sony autorizado.

MANUAL DE USUARIO MDRDS8000 SONY

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar el riesgo de incendio o electrocución, no coloque sobre el aparato objetos que contengan líquidos como, por ejemplo, un jarrón.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado solamente.

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

Para clientes en EE.UU. y Canadá

RECICLADO DE BATERÍAS DE HIDRURO DE METAL DE NÍQUEL

Las baterías de hidruro de metal de níquel son reciclables. Usted puede ayudar a conservar el medio ambiente devolviendo las baterías usadas al punto de recogida y reciclaje más próximo.

Para más información sobre el reciclado de baterías, llame al número gratis 1-800-822-8837, o visite http://www.rbrc.org/

Precaución: No utilice baterías de hidruro de metal de níquel dañadas o con fugas.

Tabla de contenido

Características principales 4

Comprobación de componentes y accesorios.......5

Ubicación y función de las piezas 6

Panel frontal del procesador 6

Panel trasero del procesador 7

Descripción de las piezas de los auriculares 8

Carga de las pilas recargables .... 9

Inserción de pilas recargables en el cargador de pilas 9

Carga. 10

Conexión del sistema de auriculares 12

Configuración 12

Conexión del procesador a componentes digitales 13

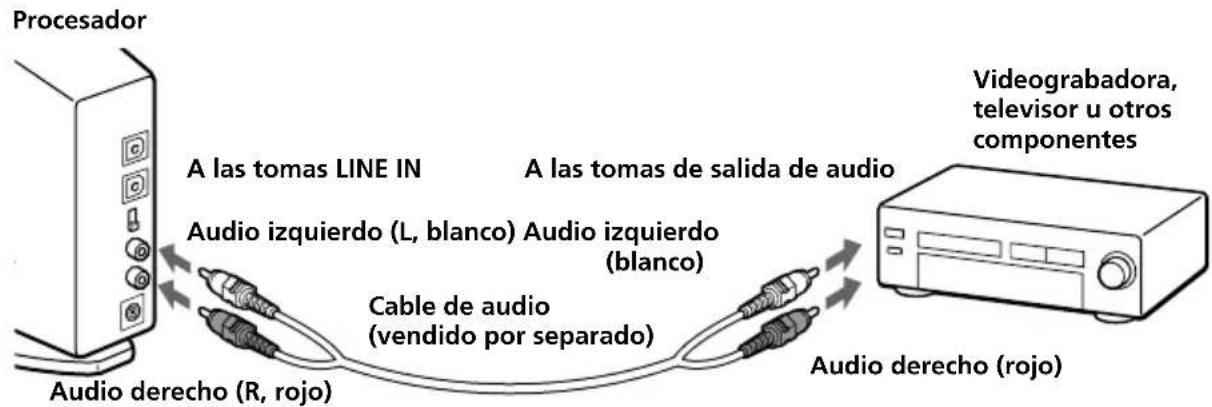

Conexión del procesador a componentes analógicos 14

Conexión a la toma de pared 15

Inserción de las pilas en los auriculares. 16

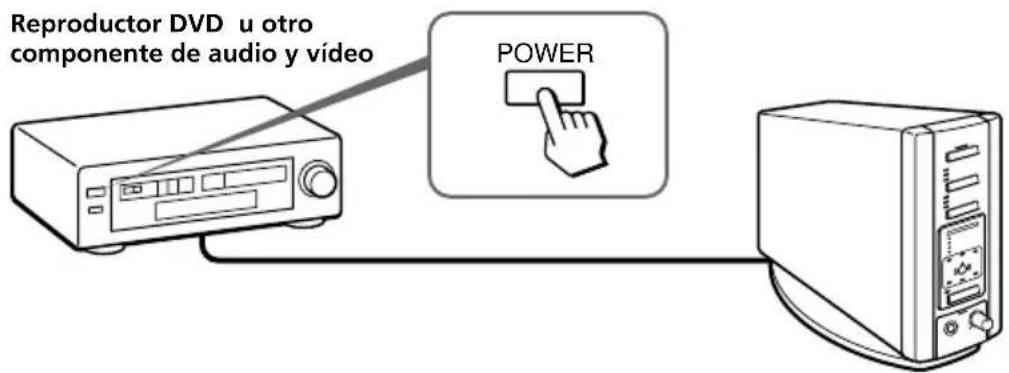

Escuchar el sonido de un componente conectado.... 17

Auriculares adicionales 24

Solución de problemas 25

Precauciones 28

Especificaciones 29

Características principales

El MDR-DS8000 es un sistema de auriculares digitales de sonido envolvente que utiliza la transmisión por infrarrojos digital.

Podrá disfrutar de un sonido multicanal envolvente mediante auriculares simplemente conectando el procesador de sonido envolvente digital al reproductor de DVD, a un televisor digital, a un receptor satélite de emisiones digitales, etc., a través del cable de conexión digital óptica suministrado.

• Compatible con Dolby Digital, Dolby Pro Logic II, DTS-ES, DTS y MPEG-2 AAC* (incluido el software "Dolby Digital Surround EX" se puede reproducir completamente mediante un algoritmo único).
• Certificación Dolby Digital/Dolby Pro Logic II y DTS Virtual.
• Proceso de señales a través del procesador Logic 3D que crea un sonido envolvente que simula una sala de cine.
• Auriculares inalámbricos que utilizan un sistema de transmisión digital por infrarrojos que proporciona la misma calidad de sonido que los discos compactos, resistente a los ruidos externos y a las interferencias. (transmisión sin comprimir)
• Equipado con el sistema de rastreo de cabeza en los auriculares para crear un sonido más realista.

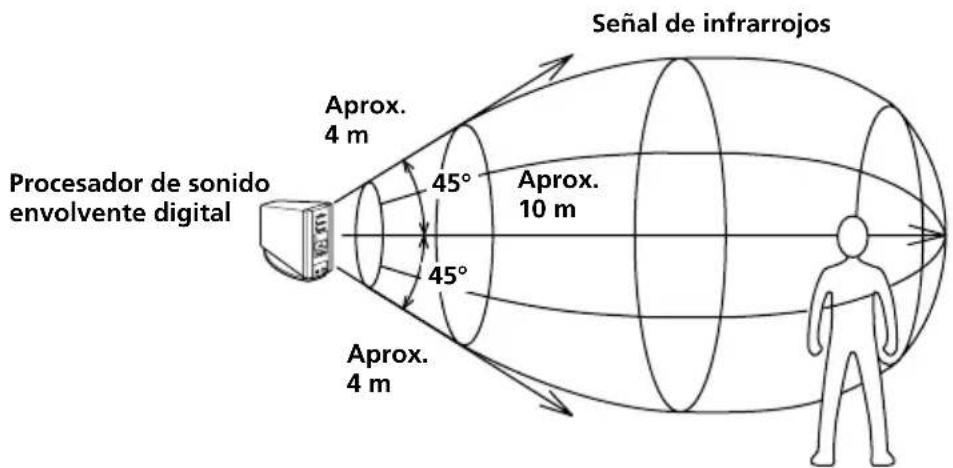

• Amplia recepción de infrarrojos con un alcance de hasta 10 m.
• Mecanismo de autoajuste que elimina la necesidad del ajuste de la cinta para la cabeza.
• Función automática de conexión/desconexión para conectar los auriculares en el momento de colocárselos y desconectarlos en el momento de quitárselos.
• Control VOL para ajustar el volumen de los auriculares derecho e izquierdo.
• Auriculares adicionales MDR-IF8000 (vendidos por separado) que se pueden usar al mismo tiempo para que varias personas puedan disfrutar de la experiencia del sonido envolvente.
• Para proporcionar alimentación a los auriculares se pueden utilizar pilas de hidruro metálico de níquel recargables (suministradas y vendidas por separado) o pilas alcalinas R6 (tamaño AA) (vendidas por separado).
• El procesador de sonido envolvente digital para el sistema incluye el decodificador Dolby Digital, el decodificador Dolby Pro Logic II, DTS-ES, DTS y MPEG-2 AAC.

Fabricado bajo la licencia de Dolby Laboratories y Digital Theater Systems, Inc.

"Dolby", "AC-3", "Pro Logic", el logotipo "AAC" y el símbolo de la doble D son marcas comerciales propiedad de Dolby Laboratories.

"DTS" y "DTS VIRTUAL" son marcas comerciales de Digital Theater Systems, Inc.

Marca de patente AAC

Pat. 5,848,391; 5,291,557; 5,451,954; 5 400 433; 5,222,189; 5,357,594; 5 752 225; 5,394,473; 5,583,962; 5,274,740; 5,633,981; 5 297 236; 4,914,701; 5,235,671; 07/640,550; 5,579,430; 08/678,666; 98/03037; 97/02875; 97/02874; 98/03036; 5,227,788; 5,285,498; 5,481,614; 5,592,584; 5,781,888; 08/039,478; 08/211,547; 5,703,999; 08/557,046; 08/894,844

Marca CE

La marca CE es válida únicamente para productos comerciales en la Unión Europea.

Comprobación de componentes y accesorios

Antes de instalar el sistema, compruebe que se han incluido todos los componentes.

Procesador (1)

Auriculares estéreo inalámbricos (1)

Soporte (para el procesador) (1)

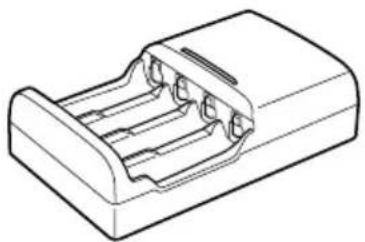

Cargador de pilas (1) Enchufe de carga

para el cargador de pilas)1 (Solo para modelos del Reino Unido y de Hong Kong)

Enchufe de carga (para el cargador de pilas) (Sólo para el modelo europeo)

Pilas de hidruro metálico de níquel recargables NH-AA (2)

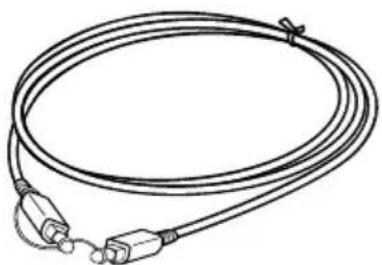

Cable de conexión digital óptica (pseudo rectangular ↔ pseudo rectangular) (1)

Adaptador de alimentación de CA (1)

Ubicación y función de las piezas

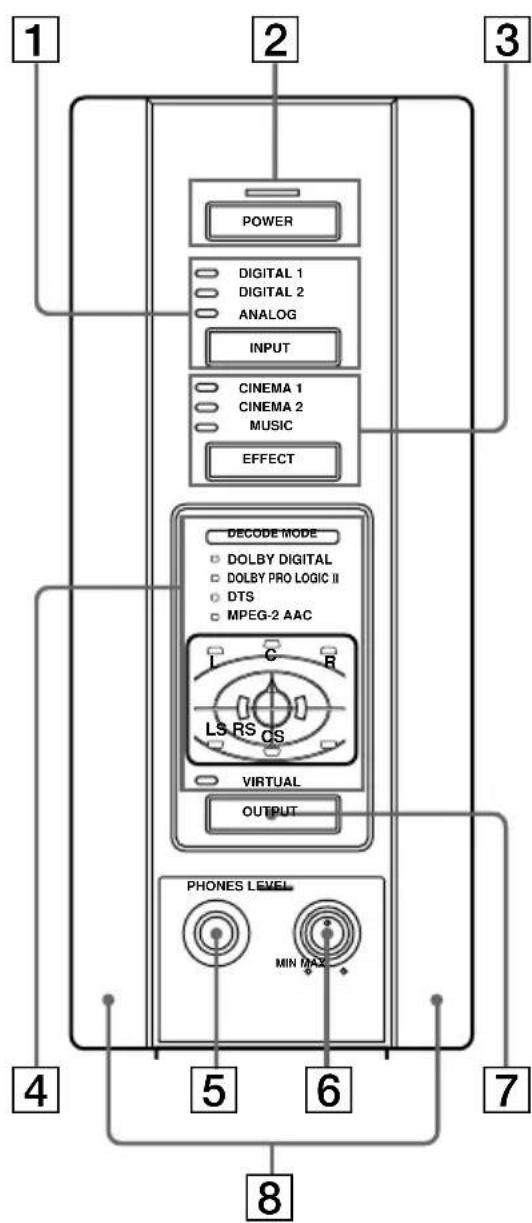

Panel frontal del procesador

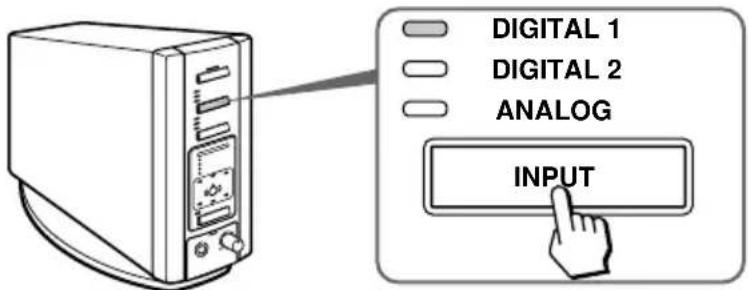

1 Indicador de entrada DIGITAL 1,2 Indicador de entrada ANALOG Botón INPUT

Pulse para seleccionar la fuente de entrada (DIGITAL 1/DIGITAL 2/ANALOG).

2 Indicador POWER

Este indicador se encenderá en verde cuando conecte el procesador.

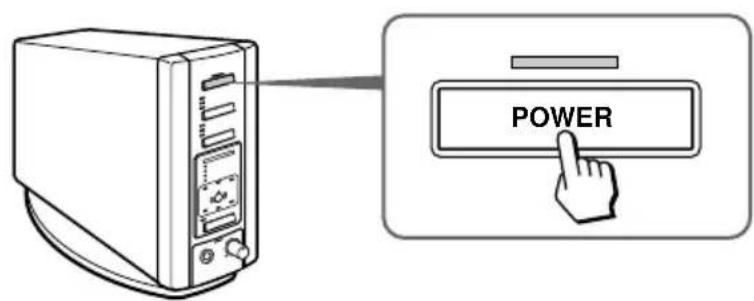

Selector POWER

Pulse para conectar y desconectar el procesador.

3 Indicador CINEMA 1,2

Indicador MUSIC

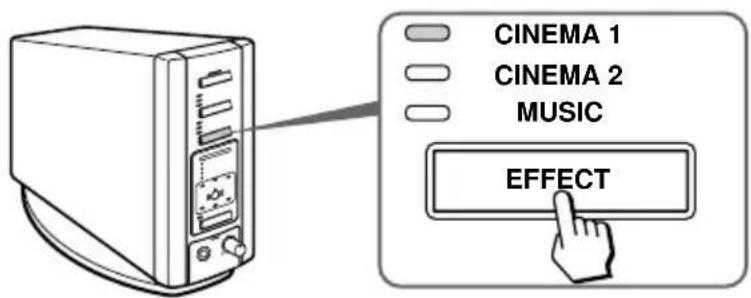

Botón EFFECT (consulte la página 20 para más información)

Pulse para seleccionar el campo de sonido (CINEMA 1/CINEMA 2/MUSIC).

4Indicador del modo de

descodificación (consulte la página 19 para más información)

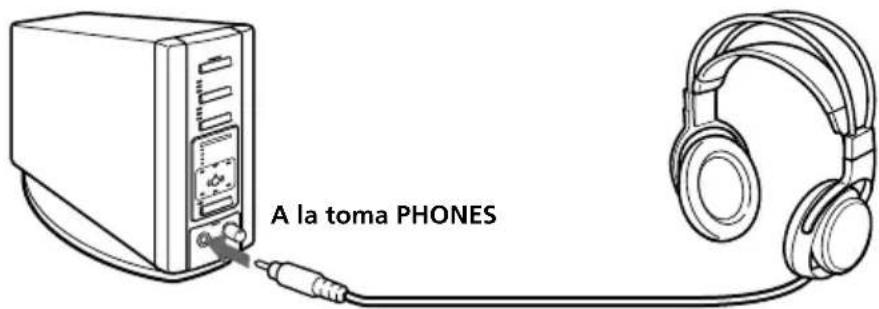

5Toma PHONES (consulte las páginas 20, 24 para más información)

Conecte los auriculares a esta toma.

Conecte los auriculares MDR-F1

(vendidos por separado) para obtener un efecto de sonido envolvente óptimo.

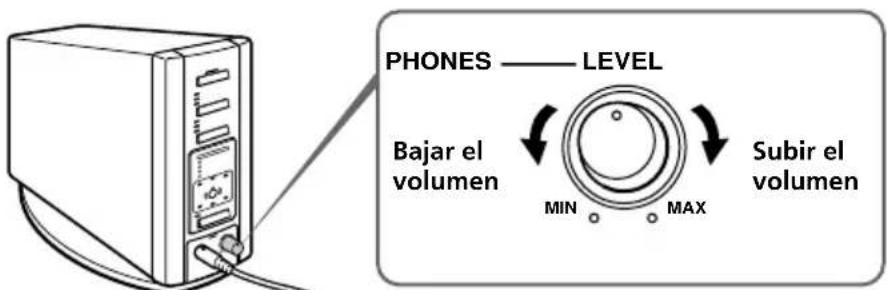

6Control PHONES - LEVEL

Gírelo para ajustar el volumen de los auriculares (vendidos por separado) conectados a la toma PHONES.

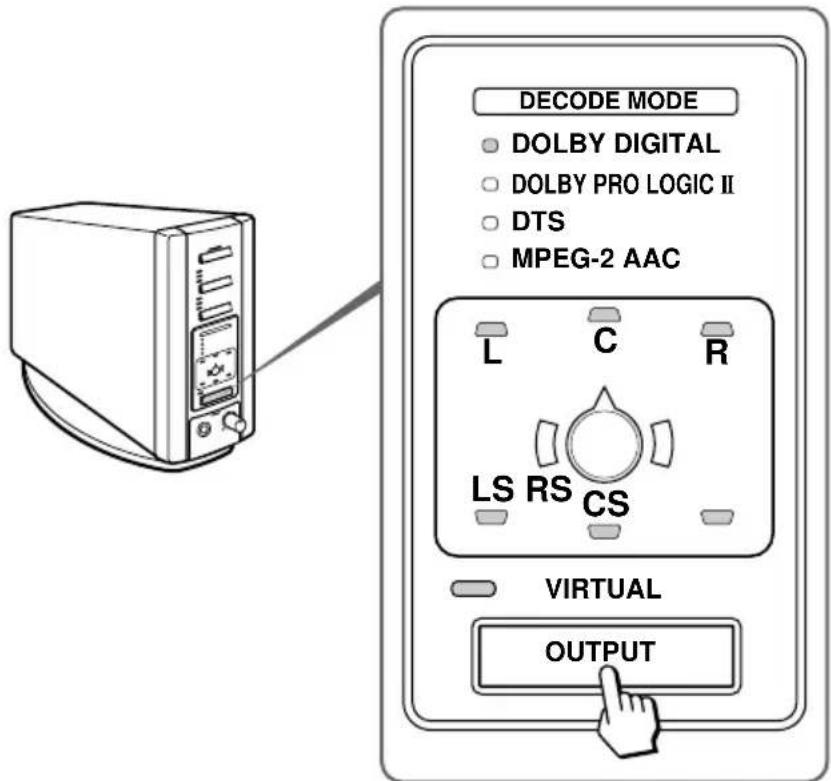

7Botón OUTPUT

Púlselo para seleccionar el modo de salida (OFF/VIRTUAL FRONT/VIRTUAL SURROUND).

8Emisor de infrarrojos

Ajuste el emisor en una posición directa y sin obstáculos al sensor.

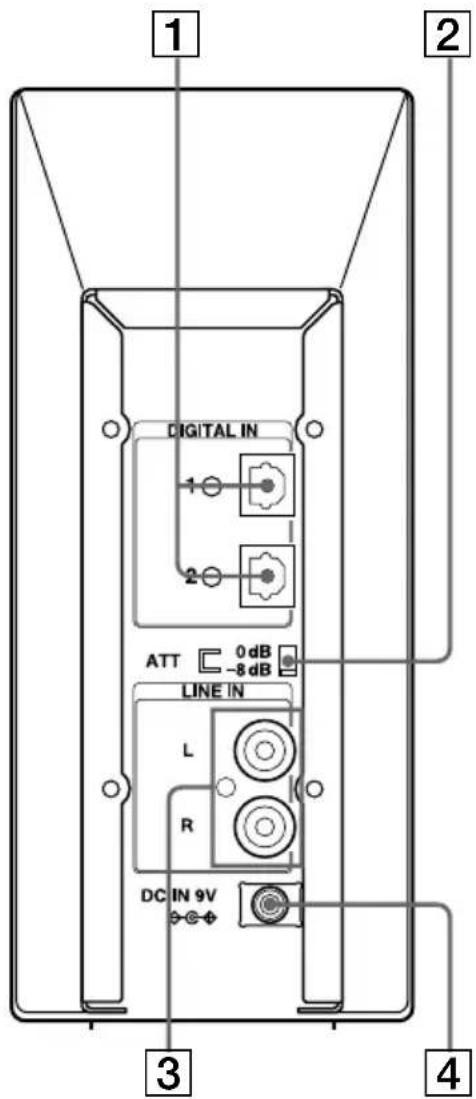

Panel trasero del procesador

1 Toma DIGITAL IN 1,2 (consulte la página 13 para más información). Conecte a esta toma un reproductor de DVD, un sintonizador digital, un receptor satelital de emisiones digitales, un reproductor de LD u otros componentes digitales (vendidos por separado).

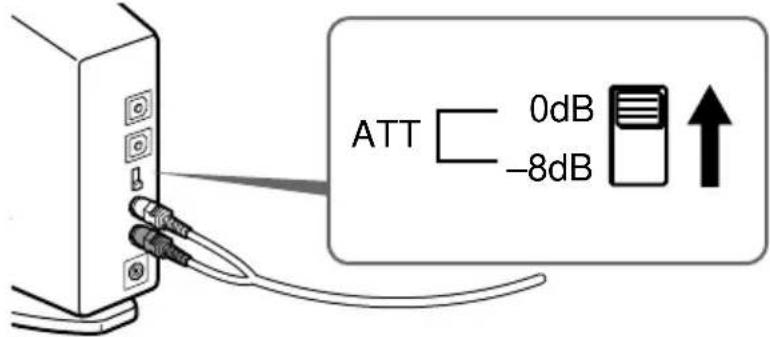

2 Interruptor ATT (atenuador)

Ajuste este interruptor en 0 dB si el volumen es demasiado bajo en una entrada analógica. Normalmente, este interruptor debe estar ajustado en -8 dB.

3 Toma LINE IN (consulte la página 14 para más información)

Conecte a esta toma la salida de audio del equipo de audio/video (vendido por separado) como, por ejemplo, un reproductor de casetes de video o un televisor.

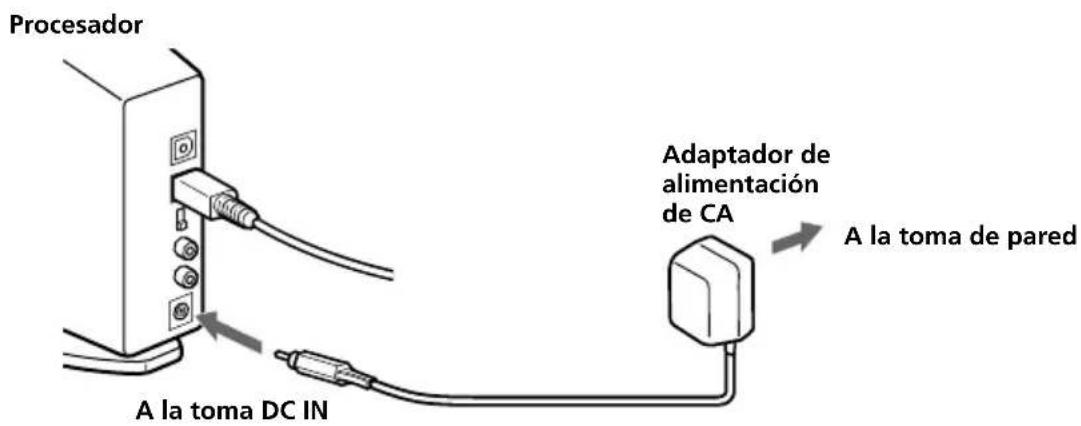

4 Toma DC IN

Conecte a esta toma el adaptador de alimentación de CA suministrado. (Asegúrese de utilizar el adaptador de alimentación de CA suministrado. Si utiliza productos con distintas polaridades de enchufe u otras características, puede provocar un mal funcionamiento).

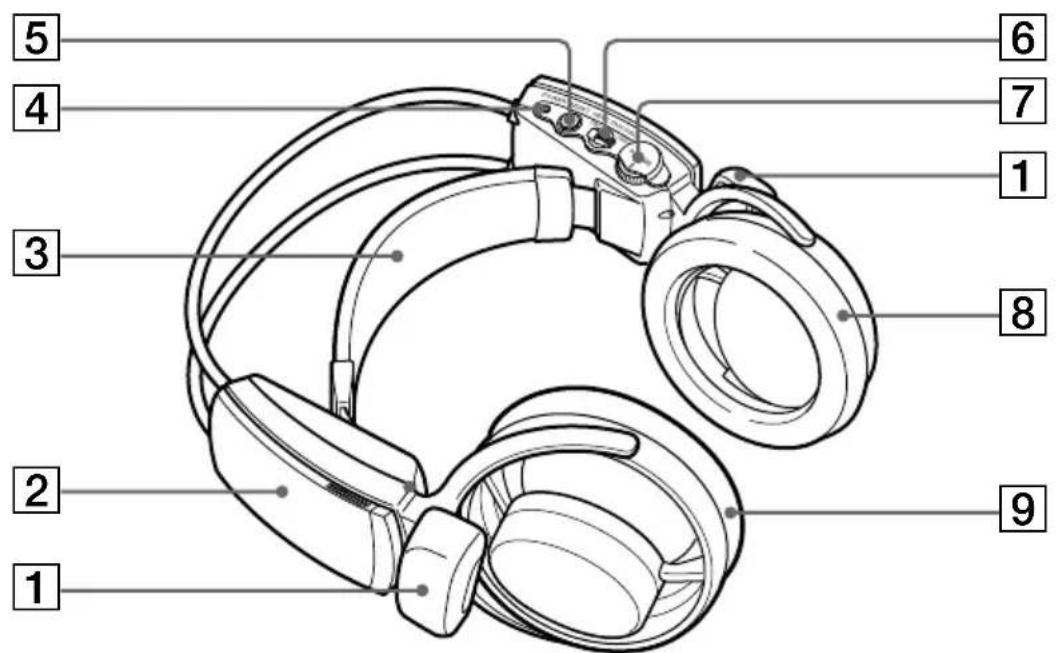

Descripción de las piezas de los auriculares

1 Sensor de infrarrojos

Hay sensores de infrarrojos en dos ubicaciones.

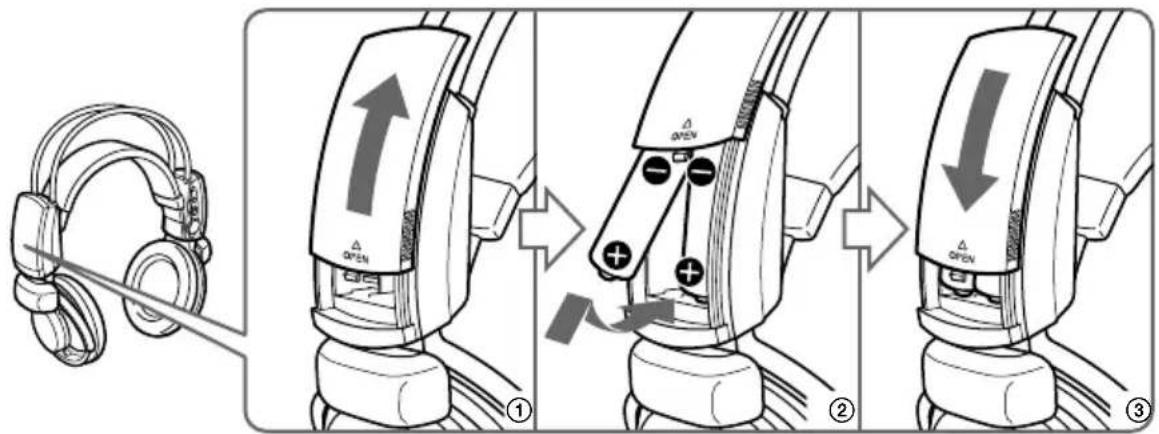

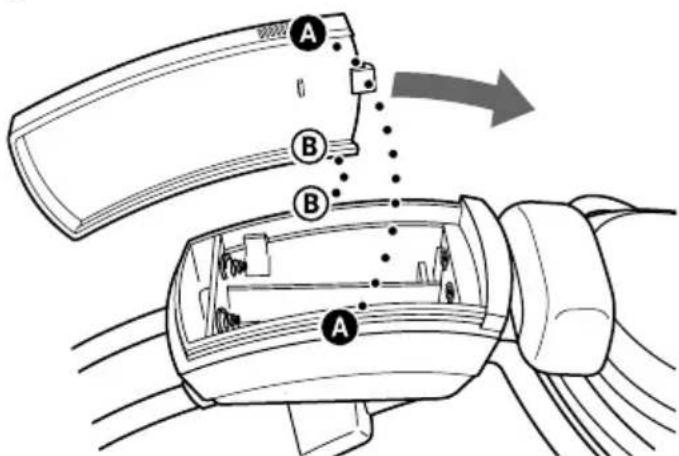

2 Compartimento de pilas

Pulse y abra la tapa hacia arriba. Este compartimento de pilas es solamente para las pilas recargables suministradas y las pilas alcalinas R6 (tamaño AA).

3 Cinta autoajustable para la cabeza

Los auriculares se encienden automáticamente al colocárselos.

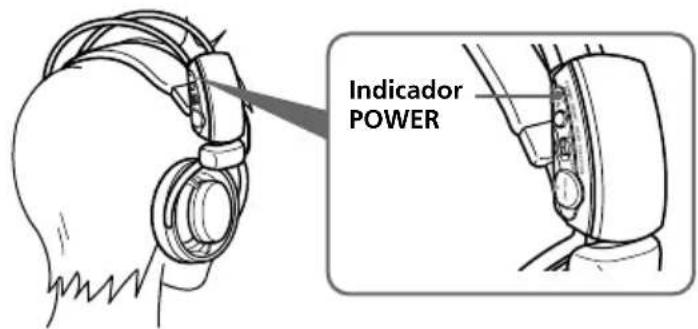

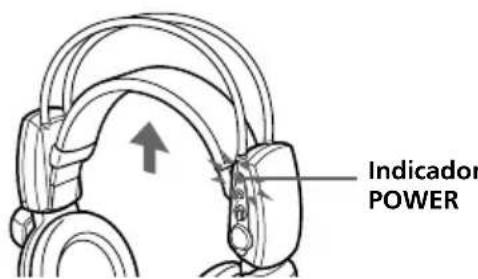

4 Indicador POWER

Si se tira de la cinta autoajustable para la cabeza, el indicador se ilumina en rojo cuando la alimentación de las pilas es suficiente.

5 Botón RESET (consulte la página 21 para más información)

Utilícelo para restablecer la información de la función de rastreo automático.

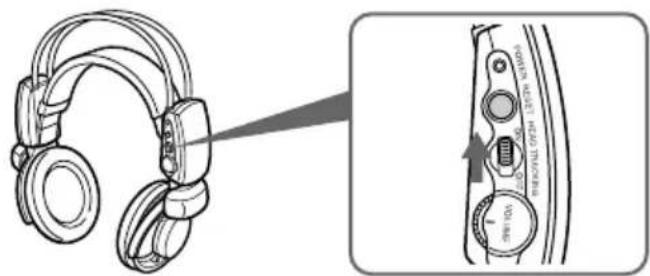

6 Interruptor HEAD TRACKING (consulte la página 21 para más información)

Para activar la función de rastreo automático, conecte el interruptor en ON si el modo de salud del procesador está ajustado en VIRTUAL (distinto de OFF).

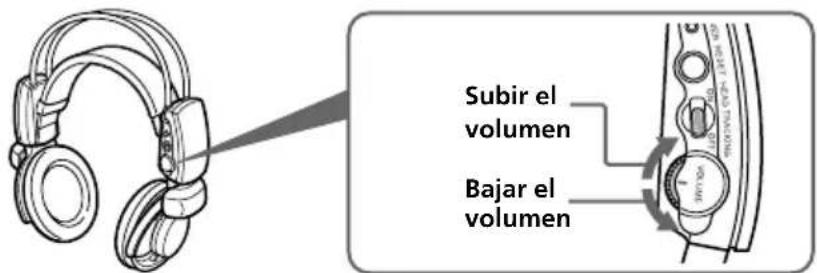

7 Control VOL (volumen)

Utilícelo para ajustar el volumen.

8 Almohadilla para el oído (derecho)

9 Almohadilla para el oído (izquierdo)

Carga de las pilas recargables

Las pilas recargables suministradas deben recargarse antes de utilizarlas por primera vez.

Asegúrese de utilizar el cargador de pilas suministrado. Se pueden cargar hasta cuatro pilas a la vez.

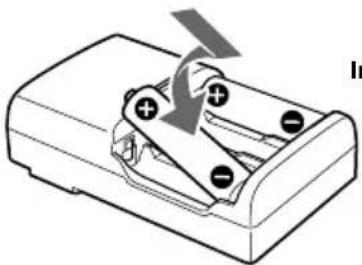

Inserción de las pilas recargables en el cargador de pilas

Inserte las dos pilas recargables de hidruro de níquel metálico con los extremos y en la dirección correcta.

Introduzca el extremo primero.

Notas

• Presione las pilas recargables de hidruro metálico de níquel en el cargador hasta que queden bien asentadas. Cargue más pilas.
• Cuando cargue dos pilas, el modo de carga de alta velocidad completa la carga en aproximadamente 90 minutos.

Carga

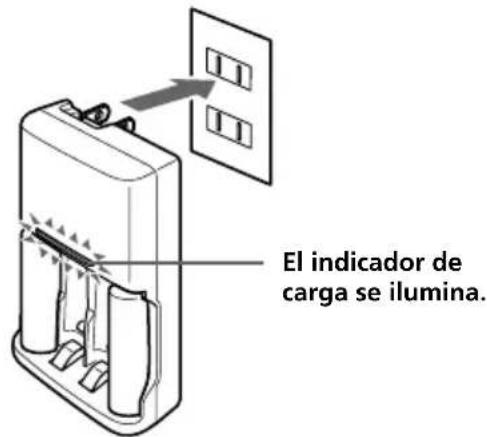

(solamente en el modelo para EE.UU. y Canadá)

① Tire del enchufe de carga. ② Insértelo en la toma de pared.

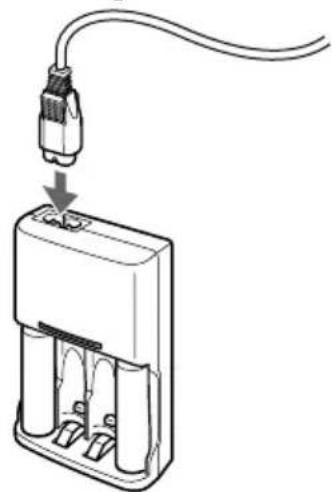

(solamente en el modelo para el Reino Unido, Hong Kong y Europa)

① Conecte el enchufe de energía al cargador de pilas.

② Insértelo en la toma de pared.

La carga se completa en aproximadamente 90 minutos*.

El indicador de carga se apaga cuando se ha completado la carga. Desenchufe el cargador de la toma y extraiga las pilas recargables.

• En el modo de carga de alta velocidad.

Tiempo de uso

Aprox. 7 horas*

• El tiempo de uso indicado solamente se consigue si se utilizan pilas completamente cargadas. El tiempo puede verse alterado por la temperatura y las condiciones de uso.

Notas

• Con el cargador de pilas suministrado se pueden cargar hasta cuatro pilas a la vez. El tiempo de carga de las pilas varía según el número de pilas que se recarguen al mismo tiempo.
• Si hay una o dos pilas recargables en el cargador de pilas: aproximadamente 90 minutos (modo de carga de alta velocidad)
• Si se cargan más pilas: aproximadamente 180 minutos
• Durante la carga, tanto el cargador como las pilas se calientan ligeramente. No se trata de un mal funcionamiento.
• Asegúrese de desenchufar el cargador cuando no lo use.
• No utilice ni deje el cargador cerca de calefactores, lugares calientes expuestos a la luz solar directa o lugares húmedos.
• El indicador de carga se suele estar en el estado de la naturaleza.
• El indicador de carga se suele estar en el estado de la naturaleza.
• El indicador de carga se suele estar en el estado de la naturaleza.
• El indicador de carga se suele estar en el estado de la naturaleza.
• Las pilas recargables de hidruro metálico de níquel se deben sustituir por pilas nuevas cuando duren la mitad del tiempo que se espera de unas pilas completamente cargadas. Compre pilas recargables de hidruro metálico de níquel Sony R6 (tamaño AA) (NH-AA). Puede solicitar las pilas en el establecimiento donde adquirió esta unidad o a su distribuidor Sony más cercano.

ADVERTENCIA

El cargador de pilas suministrado puede cargar pilas recargables de hidruro de níquel metálico Sony R6 (tamaño AA), R03 (tamaño AAA) (NH-AA, NH-AAA). No intente cargar otros tipos de pilas recargables o secas. Si se combinan diferentes tipos de pilas podrían producirse fugas, sobrecalentamientos y explosiones.

Conexión del sistema de auriculares

Configuración

Puede situar el procesador en posición vertical o de lado.

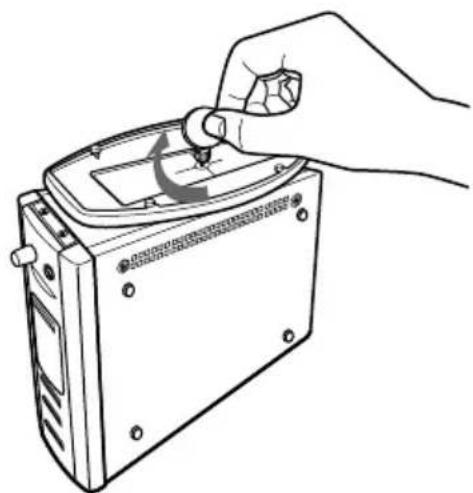

Para utilizarlo en posición vertical:

Utilice una moneda para unir el soporte suministrado con la parte inferior del procesador.

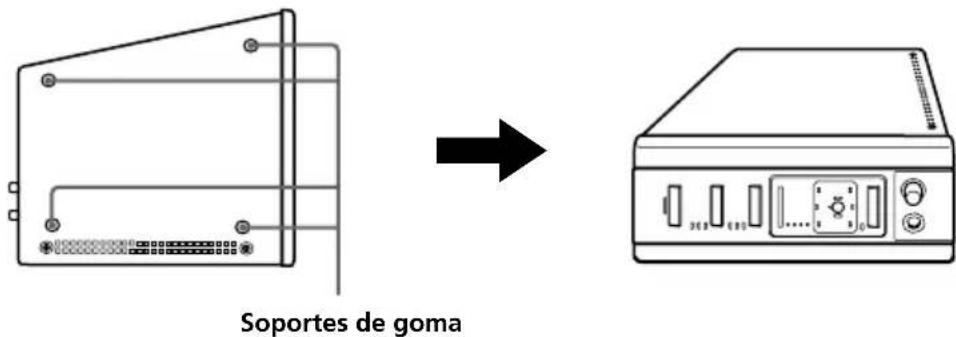

Para utilizarlo de lado:

Sitúe el procesador de modo que los soportes de goma estén en la parte inferior.

Notas

• Instale el procesador en una ubicación donde no haya obstáculos entre el procesador y los auriculares en el momento de su utilización.
• No instale el procesador en ubicaciones inestables como, por ejemplo, encima del televisor. Si el procesador se cae, podrá causar lesiones o dañarse.
• Si el procesador se sitúa en posición vertical, únalo siempre al soporte para mayor seguridad.
• Si el procesador está situado de lado, podrá no obtenerse el rango completo de transmisión de infrarrojos, en función de las condiciones de instalación.
• Si el procesador se sitúa de lado, no lo coloque del lado en que no hay soportes de goma.

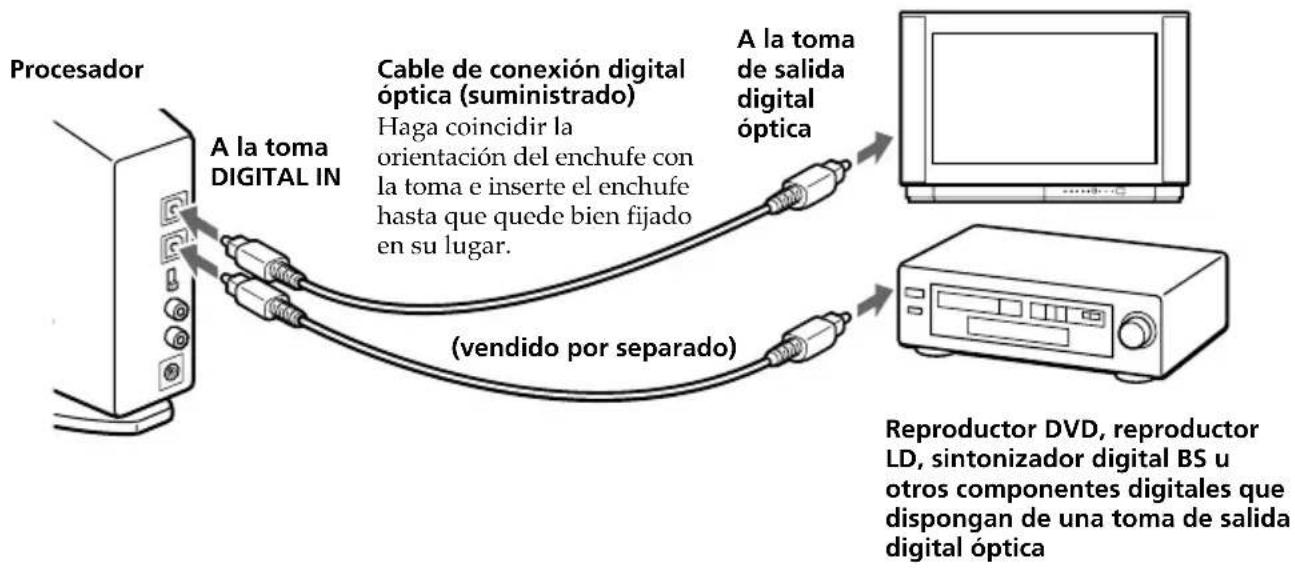

Conexión del procesador a componentes digitales

Utilice el cable de conexión digital óptica para conectar la toma de calidad digital óptica de un reproductor DVD (o reproductor LD), televisor digital u otros componentes digitales a la toma DIGITAL IN 1 o 2 del procesador.

Notas

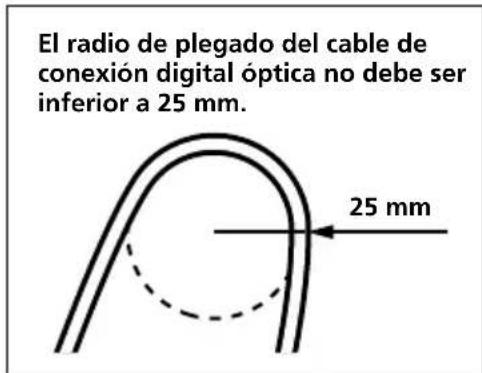

• El cable de conexión digital óptica es un dispositivo de gran precisión y es sensible a golpes y a presión externa. Por lo tanto, tenga cuidado cuando inserte y retire el enchufe del cable.
• Este sistema no se proporciona con tomas AC-3 RF, por lo tanto, las señales AC-3 RF de los reproductores LD no pueden enviarse directamente.
• La entrada digital para el procesador no soporta frecuencias de muestreo de 96kHz. Ajuste la configuración de la toma digital para el reproductor de DVD a 48kHz cuando utilice este sistema. Cuando entre una señal digital de 96kHz se puedan oír ruidos.

DTS

• Se requiere un reproductor de DVD compatible con DTS para reproducir DVD grabados en formato de audio DTS. (Para obtener más información, consulte el manual de instrucciones del reproductor de DVD.)
• Si reproduce LD y CD grabados en formato DTS, se pueden producir ruidos al avanzar y rebobinar con rapidez. No se trata de un mal funcionamiento.
• Si la calidad digital DTS está ajustada en la posición "OFF" en el reproductor DVD, no se oirá ningún sonido, aunque se seleccione la calidad DTS en el menú del DVD.
• No se oirá nunca sonido si se conecta analógicamente un reproductor DVD y esta unidad. En este caso, utilice una conexión digital.

Cables de conexión (se venden por separado)

• Utilice un cable óptico (POC-5A, etc., vendido por separado) para conectar más de dos componentes externos.
• Utilice POC-5AB (mini enchufe enchufe rectangular, vendido por separado) si conecta la mini toma de salida digital a reproductores de DVD portátiles, reproductores de CD portátiles u otros componentes digitales a la toma DIGITAL IN.

Selector digital óptico (se vende por separado)

Se recomienda utilizar SB-RX100P (selector digital óptico de 4 líneas de entrada y 3 de salida, vendido por separado) si conecta más de un componente digital. El radio de plegado del cable de

Notas sobre el cable de conexión digital óptica

• No deje caer objetos sobre el cable de conexión digital óptica ni lo exponga a golpes.
• Sujete el enchufe para conectar o desconectar el cable.
• Asegúrese de que los extremos del cable de conexión digital óptica se mantienen siempre limpios. El polvo en los extremos del cable puede deteriorar su rendimiento.
• Cuando guarde el sistema, coloque el capuchón en el extremo del enchufe y procure no doblar el cable de conexión digital óptica con un radio de plegado inferior a 25 mm.

Conexión del procesador a componentes analógicos

Utilice un cable de audio (se vende por separado) para conectar las tomas de salida de audio de la videograbadora, el televisor u otro componente a las tomas LINE IN (L/R) del procesador.

Cables de conexión (se venden por separado)

Utilice el cable RK-G129 (mini enchufe estéreo ↔ 2 enchufes de terminales) si conecta una mini toma estéreo (toma de salida de línea o toma de auriculares) a las tomas LINE IN.

En este caso, ajuste el volumen del reproductor en un nivel medio. Si el volumen del reproductor se ajusta demasiado bajo, se pueden producir ruidos.

Consulte la página 29 para obtener más información acerca de otros cables de conexión (vendidos por separado).

Ajuste del nivel de entrada

Si el volumen es demasiado bajo utilizando una entrada analógica, ajuste el interruptor ATT (atenuador) en la posición "0dB".

Ajuste de componentes conectados

0dB Televisor, componentes portátiles y otros componentes con nivel de salida bajo

-8dB Otros componentes (ajustes iniciales)

Notas

• Asegúrese de bajar el volumen antes de ajustar el interruptor ATT.
• Si la entrada de audio a las tomas LINE INPUT es distorsionada (a veces, se puede oír ruido al mismo tiempo), ajuste el conmutador ATT en “-8dB”.

Conexión a la toma de pared

Notas

• Asegúrese de utilizar el adaptador de alimentación de CA suministrado. Si utiliza adaptadores de CA con distintas polaridades de enchufe u otras características, puede provocar un fallo en el producto.

Enchufe de polaridad unificada

• Asegúrese de utilizar siempre el adaptador de alimentación de CA suministrado. Incluso los adaptadores de alimentación de CA con el mismo voltaje y polaridad de enchufe pueden dañar este producto debido a la calidad de corriente u otros factores.

Inserción de las pilas en los auriculares

Siga las indicaciones de la siguiente ilustración e inserte dos pilas recargables de hidruro metálico de níquel completamente cargadas (página 9) con los extremos ⊕ y ⊖ en la dirección correcta. Inserte primero el lado ⊖.

Si utiliza pilas opcionales

Puede utilizar también pilas alcalinas R6 (tamaño AA). Inserte las pilas como se indica en la instrucción anterior.

Tiempo de uso para las pilas secas

Tipo de pila Tiempo de uso

Pila LR6 alcalina de Sony (SG) Aprox. 7 horas*

• El tiempo de uso que se indica anteriormente puede variar en función de la temperatura y las condiciones de uso.

Nota

Las pilas de manganeso no se pueden utilizar con esta unidad.

Cómo volver a unir la tapa del compartimento de pilas en caso de que se desprenda

Siga las indicaciones de la ilustración y haga coincidir A con A y B con B, vuelva a unir la tapa y deslícela hasta colocarla en su sitio.

Escuchar el sonido de un componente conectado

Antes de iniciar el funcionamiento, asegúrese de leer "Conexión del sistema de auriculares" (páginas 12 a 16) y realice las conexiones adecuadas.

1 Encienda el componente conectado al procesador.

2 Pulse POWER para conectar el procesador.

El indicador POWER se iluminará en verde.

3 Colóquese los auriculares.

El indicador POWER se iluminará en rojo y los auriculares se conectarán automáticamente.

(continuación)

4 Pulse INPUT para seleccionar el componente que desee escuchar.

Luz del indicator Fuente de sonido selectionado
DIGITAL 1	Sonido del componente connectado a la toma DIGITAL IN 1
DIGITAL 2	Sonido del componente connectado a la toma DIGITAL IN 2
ANALOG	Sonido del componente connectado a las tomas LINE IN

Nota

Para escuchar fuentes de sonido de audio dual (MAIN/SUB), conéctelo a las tomas LINE IN y, a continuación, seleccione la fuente de sonido que desee escuchar en el reproductor, en el televisor o en otro componente.

5 Inicie la reproducción del componente seleccionado en el paso 4.

6 Pulse OUTPUT varias veces para seleccionar el modo de salida (efecto de sonido envolvente) (consulte la página 19).

Luz del indicador Modo de salida (efecto de sonido envolvente)

DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC	OFF Reproducción de auriculas estándar.
VIRTUAL
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC	VIRTUAL FRONT Efetu virtual mediante el qual se obtiene la sensación de que el sonido proviene de dos altavoces (derecho e izquierdo) situados enfrrente del usuario.
VIRTUAL
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC	VIRTUAL SURROUND 5.1 Efetu de sonido involventa virtual mediante el qual se obtiene la sensación de que el sonido proviene no sólo de dos altavoces (derecho e izquierdo), sino también de un altavoz central, dos altavoces posteriores (derecho e izquierdo) y un altavoz potenciador de graves.
VIRTUAL
DECODE MODE DOLBY DIGITAL DOLBY PRO LOGIC II DTS MPEG-2 AAC	VIRTUAL SURROUND 6.1 Este modosole se pueda selectionar si la seals de entrada es de origen multicultural DOLBY DIGITAL o DTS. Efetu de sonido involventa virtual mediante el qual se obtiene la sensación de que el sonido proviene de tres altavoces frontales (derecho, izquierdo y central), tres altavoces posteriores (derecho, izquierdo y central) y un altavoz potenciador de graves. Nota Selección este modo en el modo de reproducción de la fuente multicultural de DOLBY DIGITAL o DTS (Asegúrese de que se illumina el indicator DECODE MODE). Este modo no se pueda selectionar en los otheros Modes (modo de parada, modo de visualización del",[menu, etc.]).

Indicación DECODE MODE

Si el modo de salida está ajustado en VIRTUAL SURROUND 5.1 o VIRTUAL SURROUND 6.1, el procesador identifica automáticamente el formato de la señal de audio de entrada y se ilumina el indicador correspondiente. Alterne el audio entre Dolby Digital, DTS, MPEG-2 AAC, etc., de los equipos conectados (reproductor DVD, receptor satélite de emisiones digitales, etc.).

DOLBY DIGITAL: Señal de entrada grabada en formato DOLBY DIGITAL. DOLBY PRO LOGIC II: Señal de 2 canales de entrada (digital o analógica) procesada por DOLBY PRO LOGIC II. - DTS: Señal de entrada grabada en formato DTS. - MPEG-2 AAC: Señal de entrada grabada en formato MPEG-2 AAC.

(continuación)

7 Pulse EFFECT para seleccionar el campo de sonido deseado. (Sólo cuando en el paso 6 de la página 18 se ha seleccionado un elemento distinto a "OFF".)

Luz del indicador Campo de sonido y fuente de sonido adecuada

CINEMA 1 Modo que reproduce el campo de sonido de una habitación amplia, como una sala de cine o de conciertos. Este modo es adecuado para fuentes de sonido de película.

CINEMA 2 Modo que produce sonido más realista que CINEMA 1, como si estuviera dentro de la película. Este modo es adecuado para fuentes de sonido de película.

MUSIC Modo que reproduce el campo de sonido de una sala de auditorio con un buen entorno acústico. Este modo es adecuado para escuchar música.

Nota

Si el modo de salida (efecto de sonido) está ajustado en "OFF" en el paso 6 de la página 18, no podrá seleccionar un campo de sonido, excepto pulsando EFFECT.

8 Ajuste del volumen.

Para ajustar el volumen de los auriculares (vendidos por separado) conectados a la toma PHONES.

Gire PHONES—LEVEL para ajustar el volumen.

Nota

Cuando mire películas, procure no subir demasiado el volumen en las escenas silenciosas.

Cuando se pase a una escena de más volumen podrá dañar sus oídos.

9 Ajuste la función de rastreo de cabeza en la posición ON. (Sólo cuando en el caso 6 de la página 19 se ha seleccionado un elemento distinto a "OFF".)

Mire hacia la fuente de sonido (por ejemplo, el televisor) y ajuste el interruptor HEAD TRACKING en la posición ON. Espere 2 segundos sin moverse.

No mueva la cabeza hasta que el sistema de rastreo de cabeza esté estabilizado. En este periodo no se emite ningún sonido.

En cuanto se estabiliza el sistema de rastreo de cabeza, se puede escuchar el sonido de reproducción.

A continuación, el sonido se oirá como si viniera de la parte frontal, incluso si gira la cabeza en todas las direcciones.

Notas

• Colóquese siempre los auriculares verticalmente (como se indica en la página 17) para que el sistema de rastreo de cabeza sea estable.
• Siempre que el interruptor HEAD TRACKING está en la posición ON y se coloque los auriculares conectados, espere 2 segundos sin mover la cabeza, ya que el sistema de rastreo de cabeza se estabiliza nuevamente cada vez.
• Si el sonido de los auriculares (mientras mira hacia el televisor) parece distinto de la dirección real del televisor, mire hacia adelante y pulse el botón RESET de los auriculares.

Los auriculares se desconectarán automáticamente cuando se los quite — Función de conexión y desconexión automática.

Cuando no utilices los auriculares, cuélgalos de forma que no se active la función de conexión automática, ya que consumirían las pilas.

Cinta autoajustable para la cabeza

Para comprobar la energía restante de las pilas

Tire de la cinta autoajustable y compruebe el indicador POWER. Cuando el indicador POWER se enciende en rojo, las pilas todavía se pueden usar.

Cargue las pilas recargables o utilice pilas alcalinas nuevas si el indicador POWER parpadea y los auriculares emiten un pitido intermitente.

Tiempo de transmisión entre modelos

Cuando pulse botones en el procesador para cambiar de modo, el tiempo de transmisión entre modelos puede variar. Esto se debe a las diferencias en el control del sistema entre modelos.

Si no se oye ningún sonido a través de los auriculares

Se oye un pitido corto repetidamente y la función de silencio se activa automáticamente si el sonido que emiten los auriculares se corta cuando los auriculares se encuentran fuera del área de transmisión de infrarrojos o cuando se interrumpen las señales de infrarrojos. La función de silencio se cancela automáticamente cuando se acerca al procesador o cuando ya no hay ningún obstáculo que se interponga en la dirección de las señales de infrarrojos.

Área de transmisión de infrarrojos

El área aproximada de transmisión de infrarrojos desde el procesador se muestra en la siguiente ilustración:

Notas

• Dado que el sistema utiliza señales de infrarrojos, el sonido se puede interrumpir si se obstruyen dichas señales. Esto se debe a las características de la señal de infrarrojos y no se trata de un mal funcionamiento.
• No cubra el sensor de la señal de infrarrojos con la mano o con el peso.
• Mientras los auriculares se encuentran en el área de transmisión que muestra la anterior ilustración, puede orientarse como desee respecto al procesador de sonido envolvente digital (mirando hacia él, a un ángulo de 90° , o uno de 180° ).
• El sonido puede variar en función de la posición del procesador y las condiciones de la habitación. Se recomienda situar el procesador en la ubicación que genere un sonido más claro.
• Si se utiliza el procesador con otros procesadores o transmisores, se pueden mezclar las señales.

Si no se emite ninguna señal de audio durante 10 momentos críticos

La emisión de señales de infrarrojos desde el procesador se detiene automáticamente cuando no se introduce ninguna señal de audio durante 10 instantes. Las señales de infrarrojos se emiten automáticamente cuando se introduce de nuevo una señal de audio. La emisión de señales de infrarrojos se puede detener si un sonido extremadamente bajo se emite durante aproximadamente 10 instantes en una señal de entrada analógica. Si esto ocurre, suba el volumen del componente de audio y video y baje el volumen de los auriculares.

Notas

• Pueden producirse diferencias en el brillo del emisor de infrarrojos del procesador de sonido envolvente digital. Sin embargo, esto no afecta al área de transmisión.
• Los auriculares se deben utilizar bajo el área de transmisión de infrarrojos (consulte "Área de transmisión de infrarrojos" en la página 22).
• No utilice este sistema en áreas expuestas a la luz directa del sol o a fuerte iluminación. El sonido se puede interrumpir.
• Estos auriculares abiertos están diseñados para que el sonido se propague también fuera de los mismos. Tenga cuidado de no subir demasiado el volumen porque podría molestar a la gente de su alrededor.
• El efecto de sonido envolvente puede que no se obtenga de fuentes que no incorporen video como, por ejemplo, discos CD de música.
• Este sistema simula la media HRTF* igual en la mayoría de la gente. Sin embargo, el efecto puede diferir de una persona a otra, ya que el HRTF puede variar entre personas.
• Head Related Transfer Function (Función de transferencia relacionada con la cabeza)

Auriculares adicionales

Los auriculares se pueden incorporar al sistema de una o dos manos.

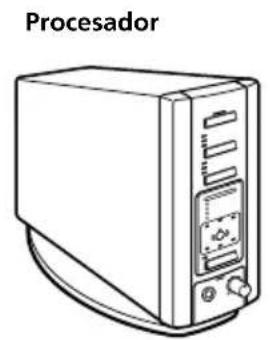

Para disfrutar del sonido envolvente utilizando auriculares inalámbricos con más de una persona

→ Utilizando los auriculares inalámbricos con infrarrojos MDR-IF8000 adicionales (vendidos por separado), más de una persona puede disfrutar de la experiencia del sonido envolvente a la vez.

• El número de auriculares que se pueden usar bajo el área de transmisión de infrarrojos es ilimitado.

MDR-IF8000 (vendido por separado)

Nota

Dado que esta unidad emplea un sistema de transmisión de infrarrojos digital, los auriculares analógicos inalámbricos con infrarrojos (MDR-IF5000, etc.) no se pueden utilizar.

Para conectar auriculares alámbricos

→ La toma PHONES está ajustada para los auriculares MDR-F1 abiertos y alámbricos (vendidos por separado). Por lo tanto, si conecta los auriculares MDR-F1, podrá disfrutar de la alta calidad del sonido envolvente. Con este sistema, para obtener un efecto de sonido envolvente similar, utilice los auriculares estéreo inalámbricos MDR-IF8000 o los auriculares completamente abiertos y alámbricos MDR-F1.

Procesador Auriculares alámbricos de tipo completamente abierto MDR-F1 (vendidos por separado) u otros auriculares abiertos alámbricos

Notas

• Cuando retire los auriculares de la toma PHONES, tire siempre del enchufe. No tire nunca del cable.
• El efecto de sonido envolvente podrá no obtenerse si utiliza auriculares de tipo interno.

Solución de problemas

Si surge algún problema al utilizar este producto de auriculares, utilice la lista de comprobación siguiente. Si el problema persiste, consulte con su proveedor Sony más cercano.

Problema Causa y solución

No se oye el sonido	→Compruebe la connexion entre el procesador y el componente AV. →Encienda el componente AV conectado al procesador e inicia el programa (reproducción). →Compruebe que ha selección el componente que deseña escuchar. →Si conecta el procesador a un componente AV utilizing las想不到 de los auriculares, suba el volumen del componente AV conectado. →Suba el volumen de los auriculares. →Las pilas de los auriculares estácompletely agotadas. Tire de la cinta autoajustable de cabeza y, si elindicador POWER estádesactivado, cargue las pilas recargables oremplace las pilas alcalinas. Si elindicador POWER toda no seactiva, lleve launidad al proveedor Sony más cercano. →Esta intentando reproducir una pista audio DTS en unroduactor de DVD que no sopta DTS. Utilice unroductor de DVD que soporte DTS o bien selección una pista de audio Dolby Digital o PCM. →Esta reproduciendo un disco DVD grabado en DTS y elajuste de la calidad digital DTS delroductor de DVD (incluyendo las máquinas de juegos) está en la posición“OFF”. Consulte elmanual de instrucciones delroductor DVD y cambie elajuste de la calidad digital DTS en la posición“ON”. →Esta reproduciendo un disco DVD (incluyendo las máquinas de juegos) grabado en DTS y elroductor DVD y el procesador estáconectados analógicamente. Conctelos digitalmente. (Elsonido analógico podrá no emitirse agravés delroductor de DVD.) →La funciona de rastreo deckebea no funciona correctamente. Si el interruptor HEAD TRACKING está en la posición ONdespuésde colocarse los auriculares o cuando se los coloca con el interruptor HEAD TRACKING en la posición ON, espere durante 2segundos sin mover lackeba. Si no oye ningún sonido incluso despuesde intentarrealizar este bajo, deje deutilizar los auriculares y, acontinuación, vuela aemplearlos.
Sonido distorsionado (a veces con ruidos)	→Ajuste elinterruptor ATT del procesador en la posición“-8dB”. →Si conecta el procesador a un componente AV utilizing las想不到 de los auriculares, bajoelvolumendelcomponente AV conectado. →Si utilizes fuentes de audio DTS,ajuste elmodo de salute del procesador en la posición VIRTUAL SURROUND (págin19).
Sonido bajo	→Ajuste elinterruptor ATT del procesador en la posición“0dB”. →Si conecta el procesador a un componente AV utilizing las想不到 de los auriculares,subaelvolumendelcomponente AV conectado. →Subaelvolumendelauriculares.

(continuación)

Problema Causa y solución

Se oye un pitido corto.	→Los auricULARs no reciben los rayos infrarrojos del procesador. ·Encienda el procesador. ·Compruebe la交代 entre el procesador y el adaptor de alimentación de CA, entre el adaptor de alimentación de CA y el enchufe de alimentación de CA. ·Compruebe si hay obstáculos entre el procesador y los auricULARs. ·Coloque los auricULARs más cerca del procesador. ·Cambie la posición o el ángulo del procesador. ·Compruebe si la mano o el pelo cubren el sensor de la senal de infrarrojos de los auricULARs. ·Si utilizes los auricULARs cerca de una ventsa expuesta a luz solar directa, tire la cortina o la persiana para impeder que llegue la luz solar. Si lo preferere, utilise los auricULARs en Lugares que no estén expuestos a la luz solar directa. ·No utilize este sistemas cerca de una pantalla de plasma.
Se oye un pitido largo	→Las pilas de los auricULARs están agotadas. Tire de la cinta autoajustable de cabeza y, si el indicator POWER parpadea, cargue las pilas recargables o reemplace las pilas alcalinas. Si el indicator POWER todasía parpadea y se oye un pitido, lleve launidad al proveedor Sony más cercano.
No se obtiene el efecto del sonido envolvente	→Pulse el botón OUTPUT para selectionar el modo VIRTUAL SURROUND (páginas 18, 19). →El audio que se reproduce no es de senal multicanal. El efecto de sonido envolvente no funciona en fuentes de sonido monofónico.
El sonido de los auricULARs parece ser distinto a la direction real del televisor.	→Mire hacía delante (por exemple, hacer el telector) y pulse el botón RESET de los auricULARs.
El indicator DOLBY DIGITAL no se enciende	→Es possible que el ajuste de la calidad de audio digital del reproductor de DVD (incluyendo las míquinas de juegos) se encontrar en posición "PCM". Consulte el manual de instrucciones suministrado con el reproductor de DVD y cambie los ajustes ("Dolby Digital/PCM" o "Dolby Digital") para utiliser componentes con descodificadores Dolby Digital integrados. →Las señales de reproducción no se graban en formatting Dolby digital. →El audio del capítulo que se reproduce no correponde a una senal Dolby Digital.
La luz del indicator DTS no se enciende	→El ajuste de la calidad digital DTS del reproductor de DVD (incluyendo las míquinas de juegos) está en la posición OFF. Consulte el manual de instructcciones suministrado con el reproductor DVD y ajuste la calidad digital DTS en la posición ON. →Las señales de reproducción no se graban en formado DTS. →El audio del capítulo que se reproduce no correponde a una senal DTS. →El reproductor de DVD no soja tla forma digital DTS. Utilice un reproductor de DVD que soja tla forma digital DTS.
El indicator MPEG-2 AAC no se enciende.	→Las señales de reproducción no se graban en formatting MPEG-2 AAC.

Problema Causa y solución

El indicator CS (sonido envolvente posterior) no se enciende.

→El formatting de la seals de entrada no es a Dolby digital (multicanal) ni DTS (multicanal). · Reproduzca un software DVD de formatting Dolby digital (multicanal) o DTS (multicanal). · Cambie el ajuste del componente de salute para que se introduzca el nuevo formatting. →El sonido Dolby digital (multicanal) o DTS (multicanal) no se reproduce. Primero inicia la reproduccion en el componente connectado y asegúrese de que el indicator DECODE MODE se ilumina. A continuación, cambie el modo de salute.

Las pilas no se;puede@cargar

→Se utilizes pilas secas. Inserte las pilas recargables suministradas u.optionales. →Se utilizes pilas recargables distinctas a las suministradas o especialidas. Inserte las pilas recargables suministradas o especialidas.

Precauciones

Seguridad

• No deje caer, golpee ni exponga el procesador o los auriculares a golpes fuertes de ningún tipo. Podría dañar el producto.
• No desmonte ni intente abrir ninguna de las piezas del sistema.

Sobre las fuentes de alimentación y la ubicación

• Si no va a utilizar el sistema durante un periodo de tiempo largo, desenchufe el adaptador de alimentación de CA de la toma. Cuando retire el enchufe, sujete bien el adaptador de alimentación de CA. No tire del cable.
• No sitúe el sistema en ninguna de las ubicaciones siguientes:

Lugares expuestos a luz solar directa, cerca de sistemas de calefacción o ubicaciones con temperaturas extremadamente altas. Lugares polvorientos. Superficies no estables o inclinadas. Lugares expuestos a muchas vibraciones. En el bajo o ubicaciones similares sometidas a gran humedad.

Sobre los auriculares

Actúe con consideración

Si el volumen es demasiado alto, el sonido se emite fuera de los auriculares. Tenga cuidado de no subir demasiado el volumen porque podrá molestar a la gente de su alrededor. Hay tendencia a subir el volumen cuando se utiliza en lugares ruidosos. Sin embargo, el volumen se debe mantener a un nivel adecuado para responder cuando le llaman, mientras escucha a través de los auriculares.

Sobre las almohadillas para los oídos

Las almohadillas para los oídos se pueden sustituir. Sustitúyalas cuando estén gastadas. Para sustituir las almohadillas para los oídos, consulte con su proveedor Sony más cercano.

Limpieza

Utilice un paño suave ligeramente humedecido con una solución de detergente suave. No utilice disolventes como diluyentes, bencina o alcohol, ya que pueden dañar la superficie.

Si el producto se rompe

• Si el producto se rompe o un objeto extraño entra en la unidad, desconecte la alimentación inmediatamente y consulte con su proveedor Sony más cercano.
• Cuando lleve el sistema al proveedor Sony, asegúrese de llevar tanto el procesador como los auriculares.

Especificaciones

Procesador de sonido envolvente digital (DP-IF8000)

Funciones del descodificador

Dolby Digital

Dolby Pro Logic II

DTS

DTS-ES 6.1 canales

MPEG-2 AAC

Función de sonido virtual

OFF

Virtual frontal

Virtual envolvente 5,1 y 6,1

Transportador secundario de frecuencia de ondas 4,5 MHz

Distancia de transmisión

Aprox. 10 m en dirección frontal

Velocidad de transmisión

12-24.000 Hz

Porcentaje de distorsión 1% o inferior (1 kHz)

Entradas de audio

Entrada óptica (tipo rectangular) · 2

Entrada analógica (enchufe macho izquierdo/derecho) · 1

Requisitos de alimentación

cc de 9 V (del

adaptador de alimentación de ca suministrado)

Dimensiones (a/a/p)

Aprox. 85·190·200

mm

Masa aprox. 1,0 kg

Auriculares estéreo inalámbricos (MDR-IF8000)

Velocidad de frecuencia de reproducción 12-24.000 Hz

Requisitos de alimentación

Pilas de hidruro

metálico de níquel

(suministradas o

vendidas por separado)

(incluyendo las pilas

recargables de hidruro

metálico de níquel

suministradas)

Accesorios suministrados

Soporte para el procesador de sonido envolvente digital (1)

Adaptador de alimentación de CA (9 V) (1)

Pilas recargables de hidruro metálico de níquel NH-AA (1.700 mAh) (2)

Cargador de pilas (1)

Enchufe cargador para cargador de pilas (1)

(Sólo modelos del Reino Unido, Hong Kong y Europa)

Cable de conexión digital óptica (enchufe rectangular ↔ enchufe rectangular, 1,5 m) (1)

Manual de instrucciones (1)

Información sobre el producto (1)

Accesorios recomendados

Cables de conexión

RK-C310, RK-C315, RK-C320, RK-C330

(enchufe macho 2 ↔ enchufe macho 2)

RK-G129 (miniclavija estéreo ↔ enchufe macho 2)

Selector digital óptico

SB-RX100P

Cable de conexión digital óptica

POC-5A, POC-10A, POC-15A (enchufe

rectangular óptico enchufe rectangular óptico)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

http://www.sony.net/

Printed in Korea
