Urban Wireless plus CCVT245W - Compteur CAT EYE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Compteur de vélo sans fil
Modèle	Cateye Urban Wireless plus CCVT245W
Affichage	Écran LCD rétroéclairé
Fonctions principales	Vitesse actuelle, vitesse moyenne, vitesse maximale, distance parcourue, temps de trajet
Connectivité	Sans fil (technologie ANT+)
Alimentation	Pile CR2032 (remplaçable)
Autonomie de la batterie	Environ 1 an (selon l'utilisation)
Installation	Facile à installer sur la plupart des guidons de vélo
Maintenance	Vérifier régulièrement l'état de la pile et nettoyer l'écran
Sécurité	Résistant aux éclaboussures, ne pas immerger dans l'eau
Poids	Environ 30 g
Dimensions	Environ 4,5 x 7,5 x 2 cm
Garantie	1 an
Informations supplémentaires	Compatible avec d'autres capteurs Cateye

FOIRE AUX QUESTIONS - Urban Wireless plus CCVT245W CAT EYE

Comment installer le Cateye Urban Wireless plus CCVT245W sur mon vélo ?

Pour installer le compteur, placez le capteur sur le moyeu de la roue à l'aide des supports fournis. Assurez-vous que le fil du capteur est bien positionné pour éviter toute interférence. Fixez ensuite le compteur sur le guidon à l'aide du support adhésif.

Mon compteur ne s'allume pas, que faire ?

Vérifiez d'abord si la pile est correctement installée et si elle est chargée. Si le compteur ne s'allume toujours pas, essayez de remplacer la pile par une nouvelle.

Les données de vitesse ne s'affichent pas, que faire ?

Assurez-vous que le capteur est bien aligné avec l'aimant sur la roue. Vérifiez également que la distance entre le capteur et l'aimant ne dépasse pas 5 mm.

Comment réinitialiser le compteur ?

Pour réinitialiser le compteur, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Puis-je utiliser le compteur sous la pluie ?

Oui, le Cateye Urban Wireless plus CCVT245W est conçu pour être résistant à l'eau. Cependant, évitez de l'exposer à des conditions extrêmes.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, allez dans les paramètres du compteur et sélectionnez l'option pour choisir entre km/h et mph.

Le compteur ne capte pas le signal, que faire ?

Vérifiez que la pile du capteur est chargée et assurez-vous qu'il est correctement fixé au vélo. Éloignez-vous des sources de perturbation électromagnétique.

Comment synchroniser le compteur avec mon smartphone ?

Téléchargez l'application Cateye et suivez les instructions pour synchroniser le compteur via Bluetooth. Assurez-vous que le Bluetooth est activé sur votre smartphone.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Cateye dans la section support.

MODE D'EMPLOI Urban Wireless plus CCVT245W CAT EYE

• Ce manuel d'instructions est sujet à modifications sans préavis. Consultez notre site Web pour la première version du manuel d'instructions (PDF).
  Veuillez visitor notre site Web, ou un manuel de démarrage rapide détaillé contenant des videos peut être télécharge.

Configuration du compteur

Démarrage mesure

Modifier les réglages

Avertissement / Attention Garantie du produit, etc.

Montage du compteur

Bande de support

Coussinet en caoutchouc du support

Support Cadran

Capteur de vitesse

Coussinet en caoutchouc du capteur

Aimant

Attachen nylon

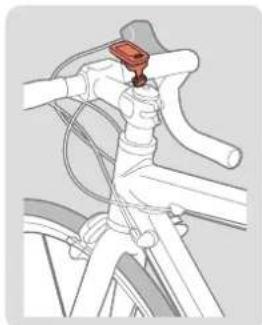

1 Monter le support

Lors du montage sur la potentie

Bande de support

Coussinet en caoutchouc du support

Potence

Lors du montage sur le guidon

Bande de support

Coussinet en caoutchouc du support

Guidon

Lors du montage du support sur un guidon, réglez l'angle du support de manière à ce que l'arrière du compteur fasse face au capteur de vitesse lorsque ce dernier est connecté.

Correct

Incorrect

Couper la bande après le montage

AVERTISSEMENT :

Coupez la bande de support de façon que l'extrémité coupée ne puisse pas causer des blessures.

Cadran

Montage du compteur

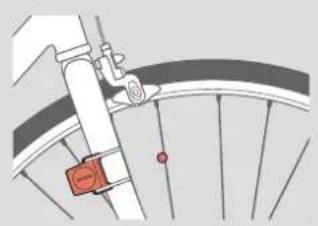

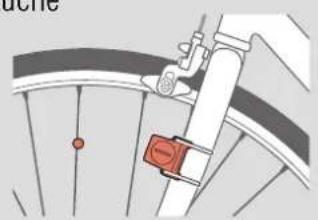

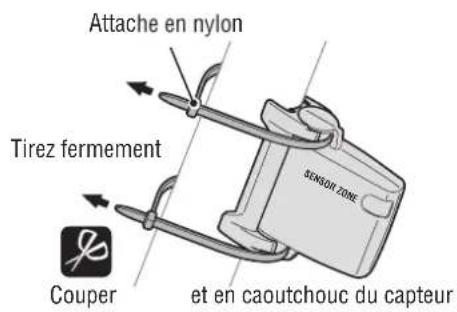

2 Monter le capteur de vitesse

Montage sur la fourche avant droite

Montage sur la fourche avant gauche

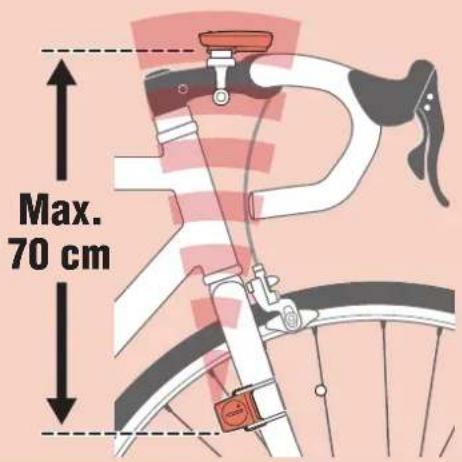

Montez le capteur de vitesse dans un endroit où la distance entre le compteur et le capteur de vitesse est dans la plage de signal.

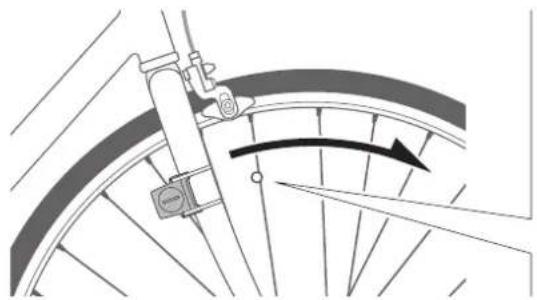

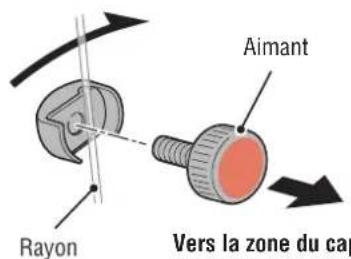

3 Monter l'aimant

Montage du compteur

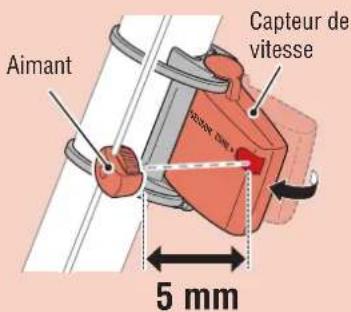

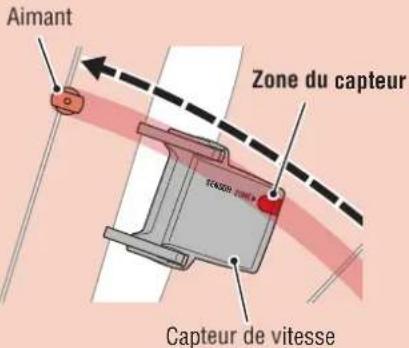

Ajuster le capteur de vitesse et l'aimant

L'aimant doit passer dans la zone du capteur de vitesse.

La distance entre le capteur de vitesse et I'aimant doit etre moins de 5 mm.

• L'aimant peut être installé dans n'importe qu'elle position sur les rayons tant que les conditions d'installation sont respectées.

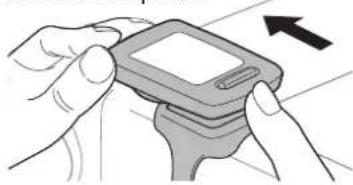

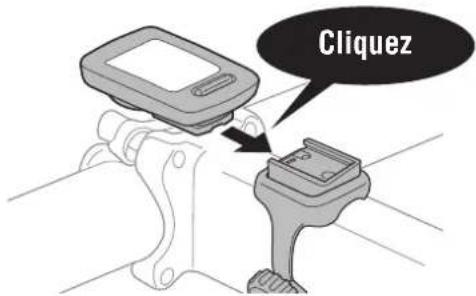

5 Attacher / détacher le compteur

Tenez le compteur.

Poussez de telle sorte que l'avant se souève.

6 Tester le fonctionnement

1. ÀpRES avoir attaché le compteur, faites tourner doucement la roue avant pour vérifier que la vitesse s'affiche à l'écran du compteur.
2. Si la vitesse n'est pas affichée, reférez-vous aux conditions de fixation avec les étapes 1, 2, et 4 à nouveau.

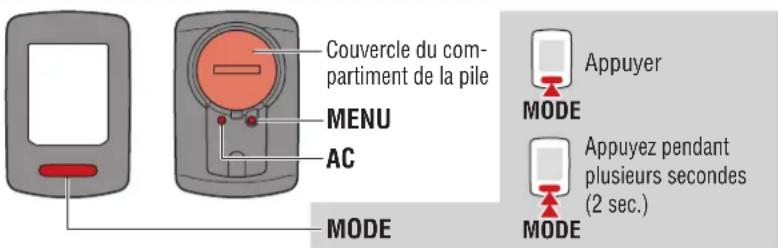

Configuration du compteur

Lorsque vous utilisez le compteur pour la première fois ou que vous le réinitialisez à ses paramètres d'usine par défaut, effacez toutes les données informatiques en suivant la procédure ci-dessous.

1 Effacez toutes les données.

Appuyez sur le bouton AC au dos du compteur.

• Toutes les données sont effacées et le compteur est réinitialisé avec les réglages par défaut.

2 Sélectionnez l'unité de mesure.

Selectionnez "km/h" ou "mph".

3 Choisissez la dimension du roue.

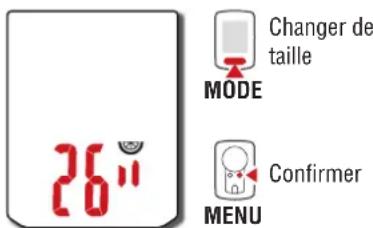

Réglage simple:

Quand you appuyez sur MODE, 26^ 700C

27^ 27.5^ 29^ 205[] 16^

18^ 20^ 22^ 24^ and 26^ apparait, dans cet ordre.

Sélectionnez la taille des roues (en pouces) de votre velo.

Pouces

Paramètres avances

(Pour une mesure plus précise):

Affichez 205] sur l'écran, puis appuyez et maintenez enforcé MODE pour entrer la dimension des pneus de votre velo en cm. Le fait d'appuyer sur MODE modifie la valeur, puis en maintainant enforcé MODE vous passez au chiffre suivant.

• Rêférez-vous à la section "Circonférence de la roue" (page 7)

Augmenter la valeur

Aller au chiffre suivant (Appuyez pendant plusieurs secondes) MODE

Confirmer

L=100-299cm

Configuration du compteur

4 Reglez l'horloge.

Chaque fois que le bouton MODE est appuyé et maintenu, les réglages passent du mode d'affichage de l'heure, aux heures, aux minutes.

• Lorsque vous sélectionnez 12h, A (AM) ou P (PM) s'affiche en haut de l'écran.

Mode d'affichage de l'heure (24h ou 12h)

eures

MODE

Changer I'element ou augmenter le numero

MODE
MinutesH

Changer d'écran ou aller au chiffre suivant

(Appuyez pendant plusieurs secondes)

5 Appuyez sur MENU pour terminer la configuration.

La configuration est terminée et le compteur passé sur l'écran de mesure. Pour des instructions sur comment faire des mesures, reféréz-vous à "Commencer la mesure" (page 8).

MENU

Configuration terminée

Configuration du compteur

Circonference de la roue

Il y a plusieurs méthodes pour mesurer la circonference de la roue.

• Mesurez la circonference de la roue (L)

Mesurez la distance lorsque la roue tourne vers la droite avec votre poids dessus, en ajustant la pression de la roue comme appropriée.

Référez-vous à au tableau de réference de circonference de la roue.

• Généralement, la taille de la roue ou ETRTO est indiquée sur le flanc des roues.

Lcm

ETRTO Tite size		L (cm)
40-25414x1.50	102
47-25414x1.75	110
40-30516x1.50	119
47-30516x1.75	120
54-30516x2.00	125
28-34916x1-1/8	129
37-34916x1-3/8	130
32-36917x1-1/4	(369) 134
40-35518x1.50	134
47-35518x1.75	135
32-40620x1.25	145
35-40620x1.35	146
40-40620x1.50	149
47-40620x1.75	152
50-40620x1.95	157
28-45120x1-1/8	155
37-45120x1-3/8	162
37-50122x1-3/8	177
40-50122x1-1/2	179
47-50724x1.75	189
50-50724x2.00	193
54-50724x2.125	197
25-52024x1(520)	175
	24x3/4 Tubular	179
28-54024x1-1/8	180
32-54024x1-1/4	191
25-55926x1(559)	191
32-55926x1.25	195
37-55926x1.40	201
40-55926x1.50	201
47-55926x1.75	202
50-559 26x1.95	205
54-55926x2.10	207
57-55926x2.125	207
58-55926x2.35	208
75-55926x3.00	217

ETRTO Tire size		L (cm)
28-59026x1-1/8	197
37-59026x1-3/8	207
37-58426x1-1/2	210
	650C Tubular 26x7/8	192
20-571650x20C	194
23-571	650x23C	194
25-571650x25C	26x1(571)	195
40-590650x38A	213
40-584650x38B	211
25-63027x1(630)	215
28-63027x1-1/8	216
32-63027x1-1/4	216
37-63027x1-3/8	217
40-58427.5x1.50	208
50-58427.5x1.95	209
54-58427.5x2.1	215
57-58427.5x2.25	218
18-622700x18C	207
19-622700x19C	208
20-622700x20C	209
23-622700x23C	210
25-622700x25C	211
28-622700x28C	214
30-622700x30C	215
32-622700x32C	216
	700C Tubular 213
35-622700x35C	217
38-622700x38C	218
40-622700x40C	220
42-622700x42C	222
44-622700x44C	224
45-622700x45C	224
47-622700x47C	227
54-62229x2.1	229
56-62229x2.2	230
60-62229x2.3	233

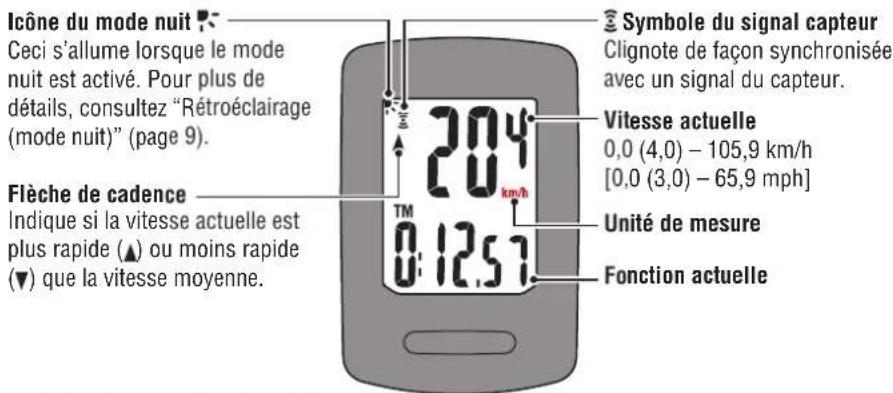

Commencer la mesure [Écran de mesure]

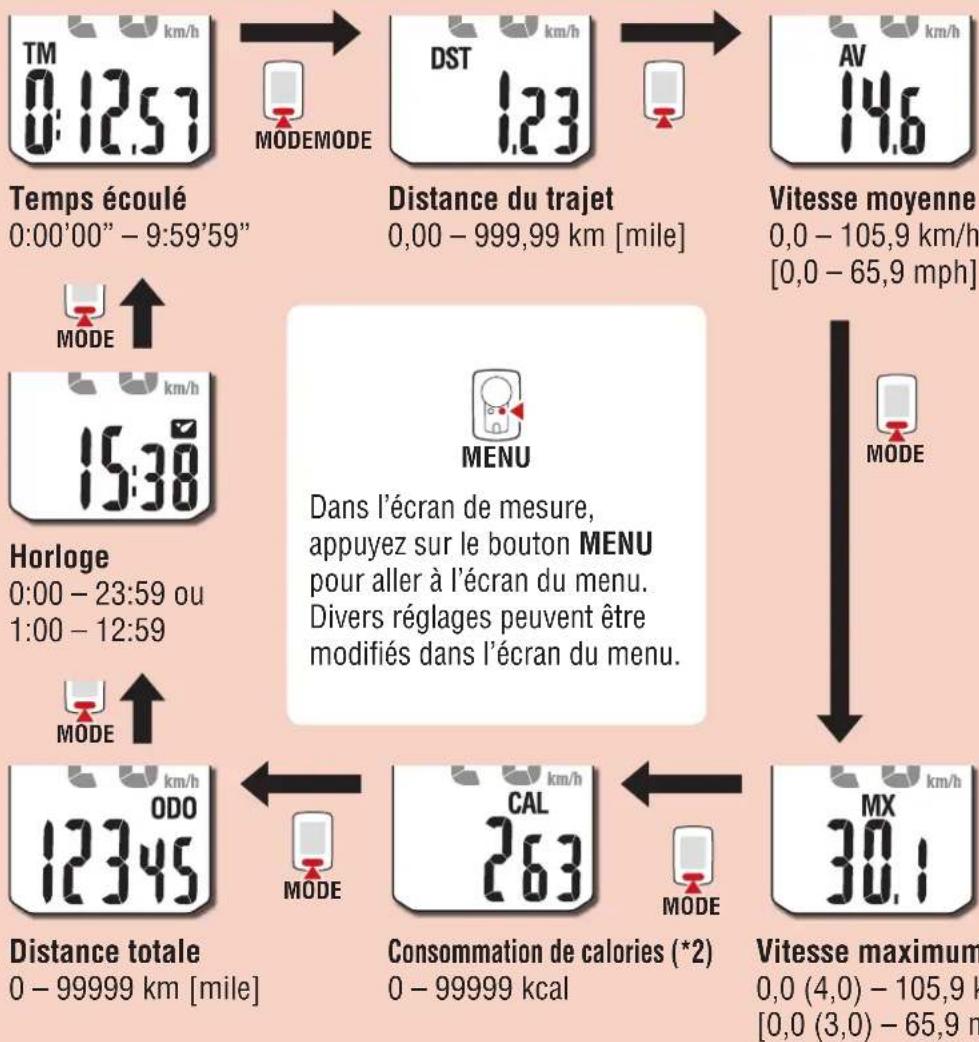

Changer la fonction actuelle

Appuyer sur le bouton MODE pour changer la fonction actuelle affichée en bas de l'écran.

1: AV (vitesse moyenne) affiche .E au lieu de la valeur mesurée lorsque TM (temps écoulé) dépasse environ 27 heures ou DST (Distance parcoursue) dépasse 999,99 km. Réinitialisez les données de mesure.
2: La consommation de calories est une valeur cumulative basée sur la vitesse calculée à des intervalles d'une seconde. Les valeurs de consommation de calories par heures sont affichées ci-dessous. Utilisez les valeurs de ca graphique comme reference.

Vitesse 10 km/h [mph] 20 km/h [mph] 30 km/h [mph]
Kcal par heures 67,3 kcal [155,2 kcal] 244,5 kcal [768,2 kcal] 641,6 kcal [2297,2 kcal]

Commencer la mesure [Écran de mesure]

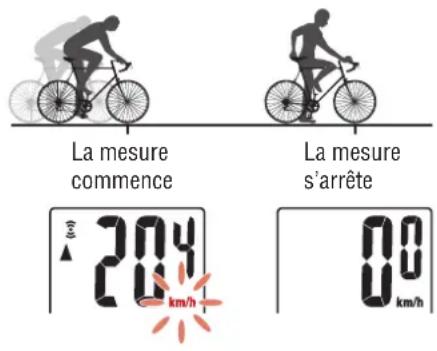

Commencer/arrête la mesure

La mesure commence automatiquelement lorsque le velo se déplace.

Pendant la mesure, l'unité de vitesse km/h ou mph) clignote.

Réinitialiser les données

Le fait d'appuyer et de maintainir enforcé le bouton MODE en étant sur l'écran de mesure réinitialise toutes les données de mesure à 0 (à l'exclusion de ODO).

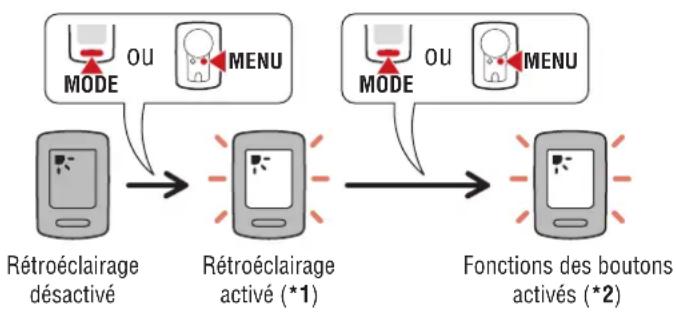

Rétroéclairage (mode nuit)

Quand le mode nuit est activé, le rétroéclairage s'allume pendant 5 secondes lorsque vous appuyez sur le bouton. Le fonctionnement du rétroéclairage peut être prolongé en appuyant de nouveau sur le bouton. Pour plus de détails sur la méthode de réglage, consultez "Mode nuit" (page 10).

• Lorsque la charge restante de la batterie est faible (lorsque s'allume), le retroeclairage ne s'allume pas.

1: Lorsque vous appuyez sur le bouton au moment indiqué, le rétroéclairage s'allume, et la fonction réelle de la touche n'est pas effectué.
2: Si vous appuyez sur le bouton lorsque le rétroéclairage est activé, la fonction du bouton est effectué.

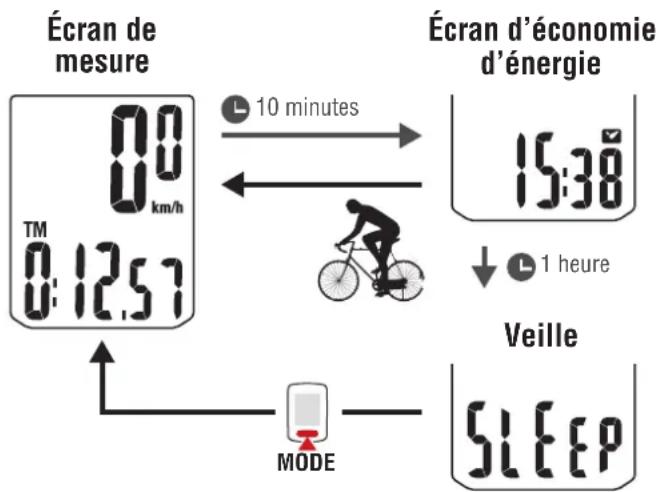

Fonction d'économie d'énergie

Si le compteur ne recoit pas de signal pendant 10 minutes, l'écran d'économie d'énergie s'activera et seulement l'horloge sera affichée. Si le bouton MODE est appuyé ou si un signal de capteur est reçu alors que l'écran d'économie d'énergie est activé, le compteur revient à l'écran de mesure.

• Si le compteur reste sur l'écran d'économie d'énergie pendant 1 heures, SLEEP (VEILLE) s'affiche. Lorsque le compteur est dans cet état, vous pouvez revenir à l'écran de mesure en appuyant sur le bouton MODE.

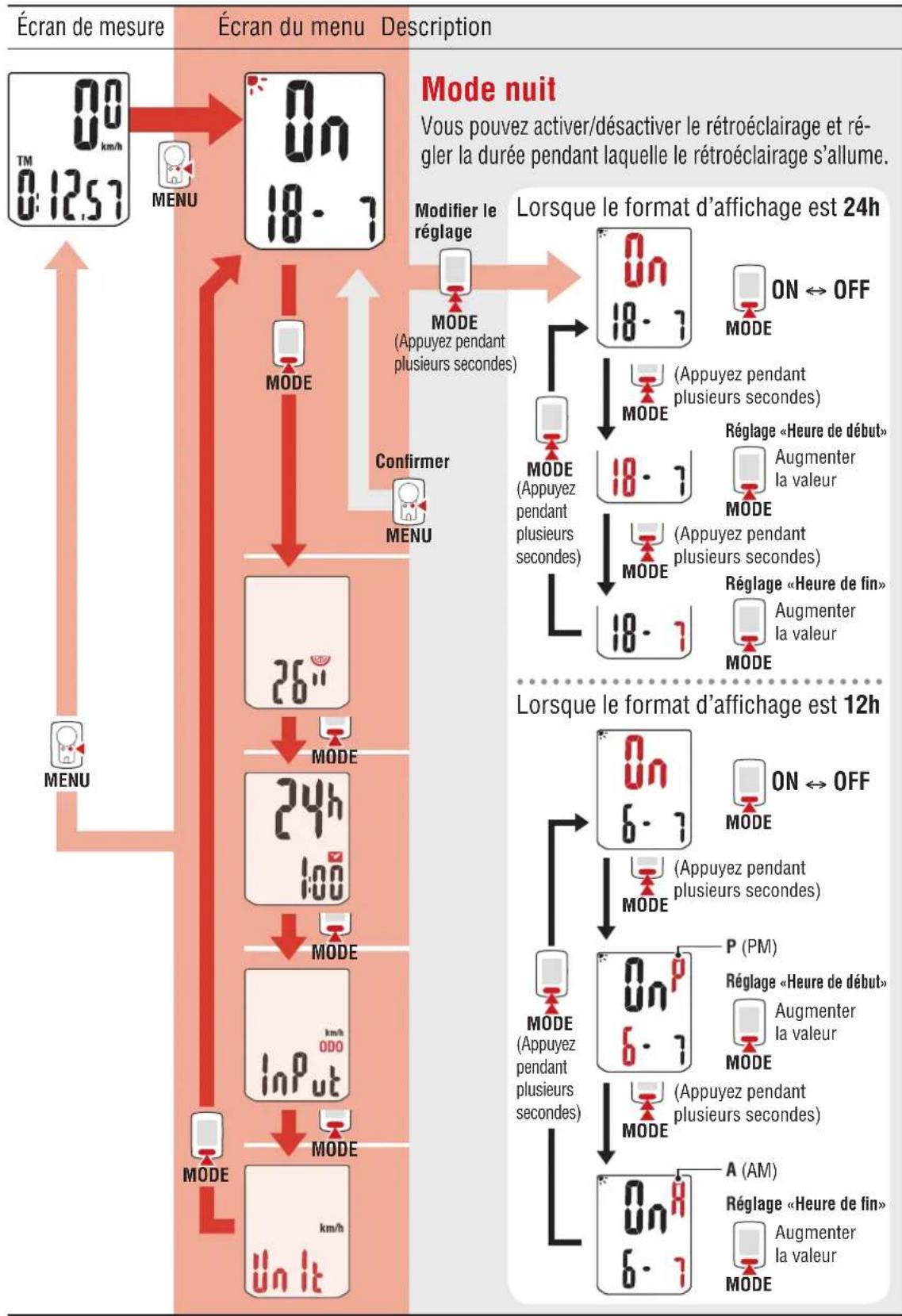

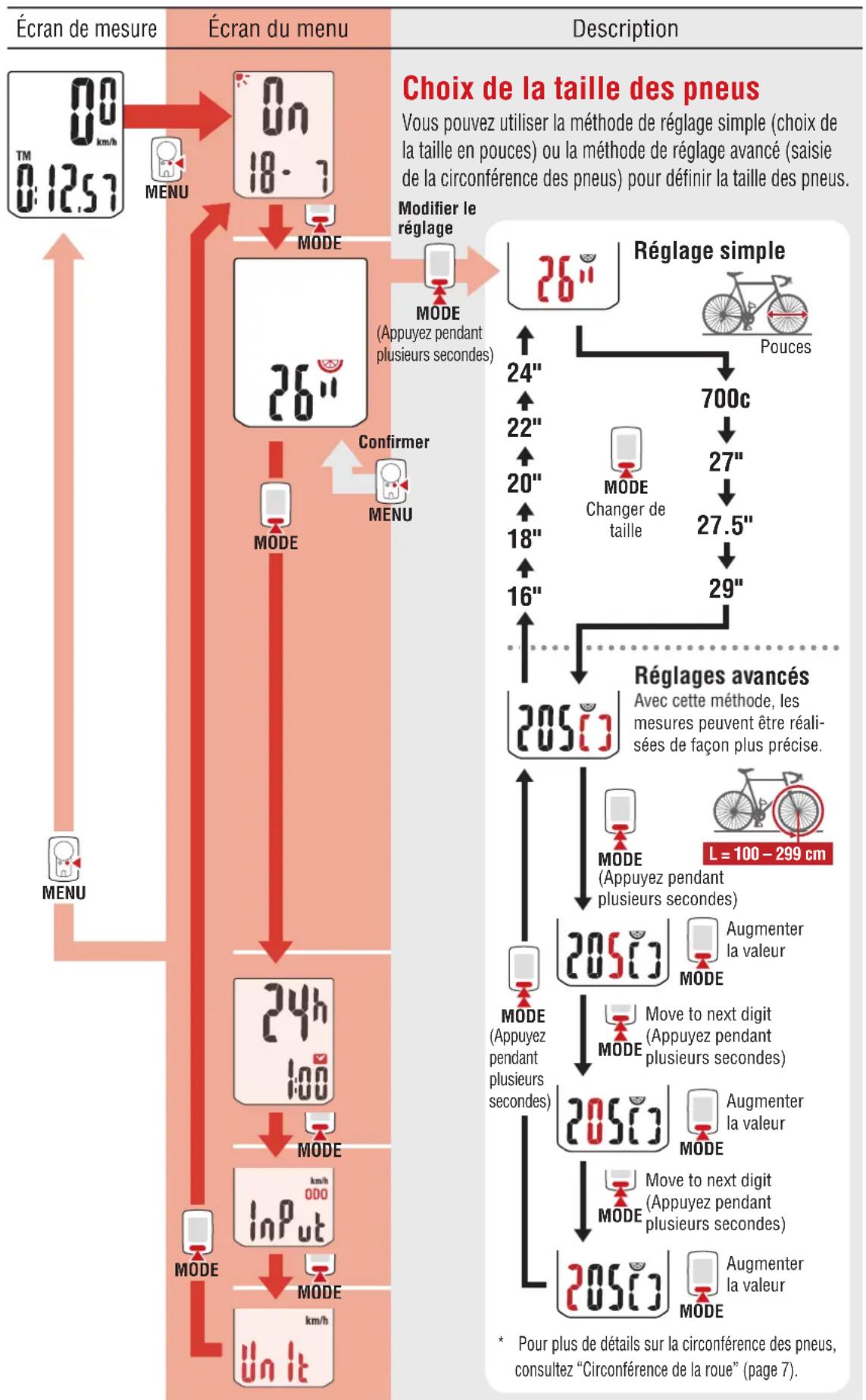

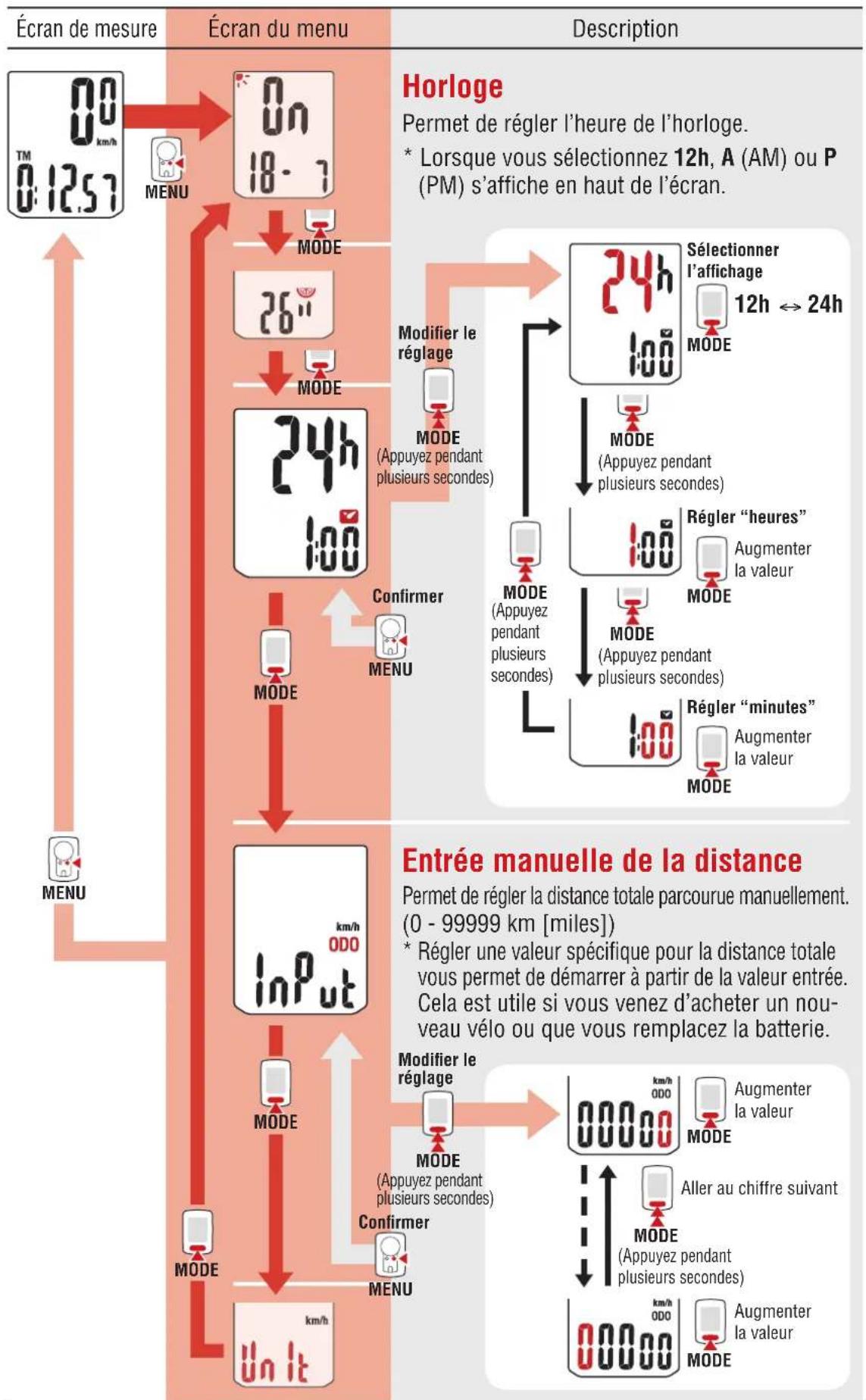

Modifier les réglages [Écran du menu]

Dans l'écran de mesure, appuyez sur le bouton MENU pour aller à l'écran du menu. Divers réglages peuvent être modifiés dans l'écran du menu.

• Àprouvés avoir modifié les réglages, appuyez toujours sur MENU pour confirmer les modifications.
• Quand l'écran du menu reste sans appui pendant 1 minute returne automatiquement à l'écran de mesure.

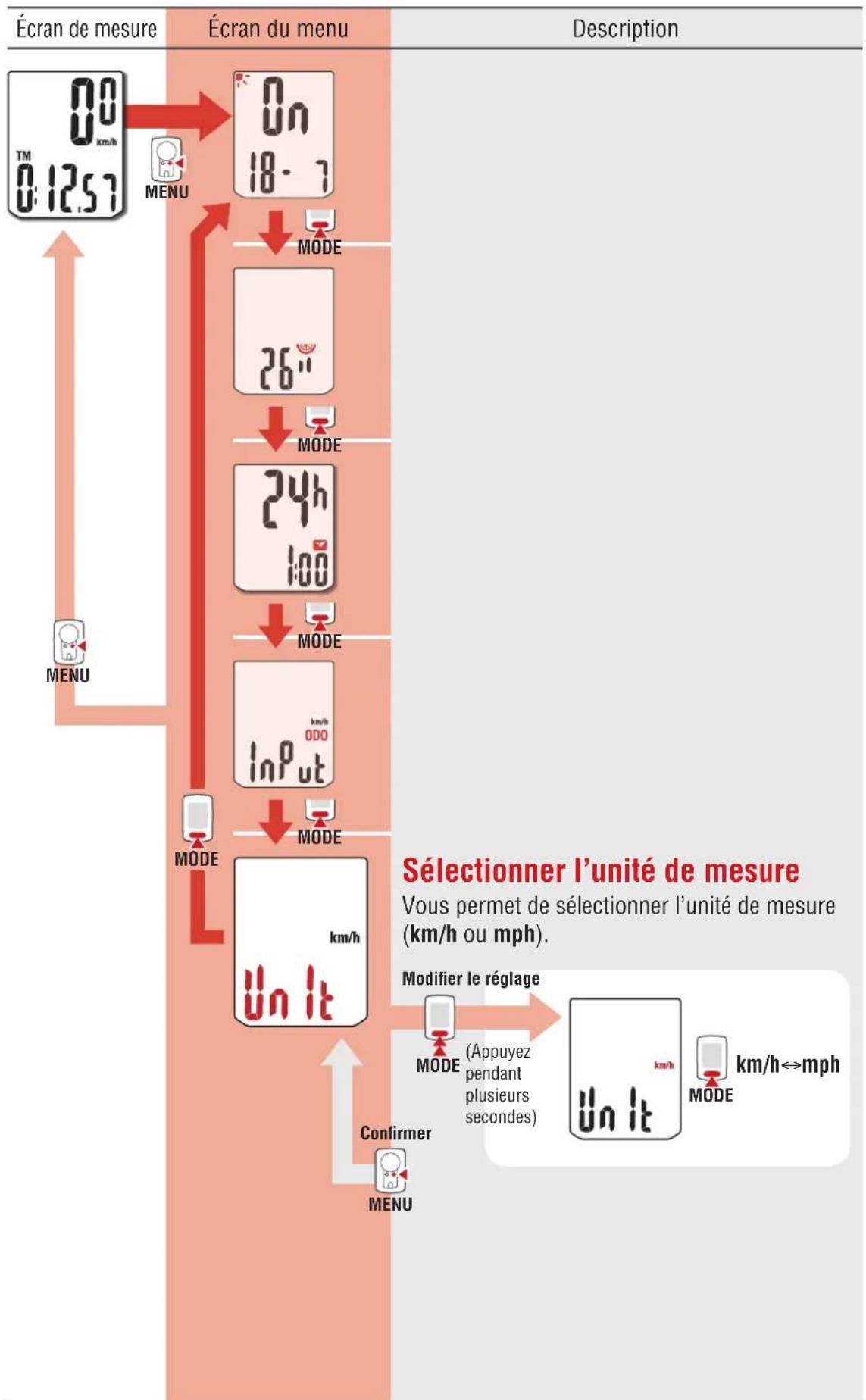

Modifier les réglages [Écran du menu]

Modifier les réglages [Écran du menu]

Modifier les réglages [Écran du menu]

Annexe

Avertissements / Précautions

• Ne pas se concentrer uniquement sur le compteur en roulant. Roulez prudemment!
  Fixez fermement l'aimant, le capteur et le support. Vérifiez régulierement leur fixation.
  Si un enfant avale une pile accidentellement, appelez immédiatement un médecin.
• Ne pas exposer le compteur à la lumière du soleil pendant de longues périodes.
• Ne pas démonter le compteur de bord.
• Ne pas faire tomber le compteur de bord pour éviter tout bris ou mauvais fonctionnement.
• Serrez le cadran du support FlexTight™ à la main seulement. Si vous le serrez trop fortemment avec un outil, etc, vous pourriez abîmer le filetage de la vis.
  Lorsque vous nettoyez le compteur et les accessoires, n'utilisez pas de solvant, de benzene ou d'alcool.
• Risque d'explosion si la pile est remplaquee par un modele incompatible. Jetez les piles usagées selon les lois en vigueur.
  L'ecran LCD risque de paraitre deformé s'il est vu au travers de lunettes de soleil polarisées.

Capeur sans fil

Le capteur a ete conu pour receivevoir les signaux a une distance maximale de 70 cm, pour réduire le risque d'interfERENCE.

Lorsque vous ajustez le capteur sans fil, veuillez noter les points suivants :

• Les signaux ne seront pas reçus si la distance entre la capteur et le compteur est trop grande.
• La distance de réception peut être plus petite lorsque la batterie est usée ou lorsqu'il fait froid.
• Les signaux ne peuvent être reçus que lorsque le dos de le compteur fait face au capteur.

Il peut y avoir des interférences, et donc des données incorrectly, lorsque le compteur est installé:

• Près d'une TV, un PC, une radio, un moniteur ou dans une voiture ou un train.
• Pres d'une voie ferrée, un passage de train, une station de TV et/ou une base radar.
• Utilisation avec d'autres dispositos sans fil, ou certains éclairages avec batteries.

Annexe

Entretien

Pour nettoyer le compteur ou les accessoires, utilisez un détermgent neutre et dilué avec un chiffon doux, et essuyez avec un chiffon sec.

Replacer la batterie

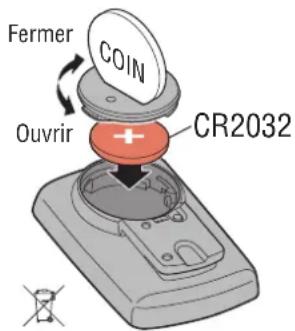

Compteur

Si (icone de batterie) s'allume, remplacez la pile. Installez une nouvelle pile au lithium (CR2032) avec le signe (+) en haut.

• Lorsque vous avez remplace la pile de l'ordinateur, suivez la procédure décrite dans la section "Configuration du compteur" (page 5).
• Veuillez notes la distance totale avant de remplacer la pile, pour vous permettre de demarrer à partir de la distance totale que vous pouvez enter manuellement après le changement de la pile.

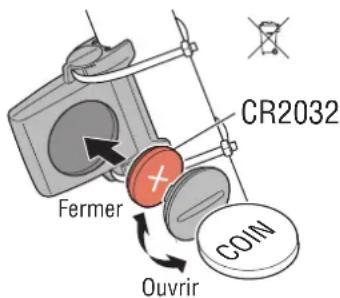

Capeur de vitesse

Lorsque la vitesse ne s'affiche pas et que les réglages sont corrects, remplacez la batterie.

Insérez une nouvelle pile au lithium (CR2032) avec le signe (+) en haut et fermez bien le couvercle de la pile.

• Àprouv avoir remplace la batterie,ajustez la position de l'aimant par rapport au capteur de vitesse comme décrit dans l'étape 4 "Montage du compteur" (page 4).

Guide de dépannage

L'icone du signal du capteur ne clignote pas. (la vitesse ne s'affiche pas)

• Vérifiez si la distance entre le capteur de vitesse et l'aimant est trop grande. (Espace : moins de 5 mm)
• Vérifiez si l'aimant passé correctement dans la zone du capteur.
  Ajustez la position de l'aimant et du capteur.
  L'ordinateur est-il installé avec un angle correct? Le dos de le compteur doit faire face au capteur.
• Vérifiez si la distance entre le compteur et le capteur est correcte. (Distance : entre 20 et 70 cm)
  Installez le capteur dans la plage spécifique.
  La batterie de le compteur ou du capteur est usée?
• En hiver, les performances de la batterie sont inférieures.
  Si le compteur ne réagit que lorsqu'il est pres du capteur, alors le problème est que les piles sont faibles.
  Après l'avoir remplace la batterie, suivez les procédures qui figurent dans la section "Replacing la batterie".

Rien ne s'affiche lorsque j'appuis sur le bouton.

Après l'avoir remplace la batterie, suivez les procédures qui figurent dans la section "Replacing la batterie".

Des données incorporets s'affichent.

Effacez tout en suivant la procEDURE dans la section "Configuration du compteur" (page 5).

Annexe

Spécifications principales

Pile / Durée de vie de la pile	Compteur	Batterie au lithium (CR2032) x 1 Environ 1 année (si l'ordinateur est utilisé 1 heures/jour ; la durée de la batterie varie en fonction des conditions d'utilisation.)
	Capteur de vitesse	Batterie au lithium (CR2032) x 1 Distance totale de l'unité environ 10000 km (6250 miles)
* C'est la valeur moyenne pour une température d'utilisation de 20 °C et une distance entre le compteur et le compteur de 65 cm. * La durée de vie de la pile originale peut être inférieure à cette spécifiée dans ces specifications.
Système de contrôle	Microproessesur 4 bits (Oscillateur contrôle par cristal)
Affichage Affichage à cristaux liquides
Capteur Capteur magnétique sans contact
Distance de transmission	Entre 20 et 70 cm
Dimension des pneus à Sélectionner	26", 700c, 27", 27.5", 29", 16", 18", 20", 22" et 24", ou circonférence des pneus de 100 cm - 299 cm (valeur initiale : 26 pouces)
Température d'utilisation	0 °C - 40 °C (Cet appeareil ne fonctionnera pas correctement en dehors des limites de températures d'utilisation. En-dessous ou au-dessus de la limite de température, la réaction risque d'être lente et l'écran LCD de ne rien afficher.)
Dimensions / poids	Compteur	55,5 x 37 x 16,5 mm / 26,4 g
	Capteur de vitesse	41,5 x 36 x 15 mm / 15 g

• Caracteristiques et aspect susceptibles de modification sans prévis.

Garantie limitee

Compteur/Capteur 2 ans seulement (Les accessoires et la batterie sont exclus)

Si un problème survient en utilisation normale, les pieces de le compteur seront réparées ou remplacées gratuitement. L'intervention doit être effectuee par CatEye Co. Ltd. Pour envoyer le produit, emballez- le soigneusement et veillez à joindre le certificat de garantie avec les instructions de réparation. Veuillez indiquer lisiblement vos nom et adresse sur le certificat de garantie. Les frais d'assurance, de manipulation et d'expédition à nos services sont à la charge de la personne faisant appel au service.

Veuillez s'il vous plaît enregistrer votre produit Cateye sur notre site internet.

http://www.cateye.com/fr/support/regist/

CATEYE CO.,LTD.

2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan

Attn: CATEYE Customer Service

Phone:[phone] Fax:[phone]

E-mail: [e-mail] URL : http://www.cateye.com

Accessoires standard

1602190N
Kit des composants

1602194
Kit de support

1600280N
Bande desupport

1602193
Support

1699691N
Aimant deroue

1665150
Pile lithium

1602196
Capteur de
vitesse
(SPD-01)

Accessoires optionnel

1604100
Support de devant

1602980
Support attaches en nylon

1603891
Capteur de vitesse (SPD-02)
