Informations produit

Marque : LOGITECH

Modèle : Z2300

Catégorie : Haut-parleur

Télécharger la notice PDF Imprimer

Caractéristiques Techniques	Haut-parleur 2.1 avec subwoofer de 8 pouces, puissance totale de 200 watts RMS, réponse en fréquence de 35 Hz à 20 kHz.
Utilisation	Idéal pour les jeux vidéo, la musique et les films, avec des connexions pour PC, consoles et appareils audio externes.
Maintenance et Réparation	Nettoyer régulièrement les grilles et les surfaces, utiliser des produits non abrasifs. En cas de problème, consulter le service client Logitech.
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger les prises électriques, utiliser uniquement avec des équipements compatibles.
Informations Générales	Compatible avec la plupart des systèmes audio, garantie de 2 ans, dimensions du subwoofer : 12,5 x 10 x 10 pouces.

FOIRE AUX QUESTIONS - Z2300 LOGITECH

Pourquoi mes haut-parleurs Logitech Z2300 ne s'allument-ils pas ?

Vérifiez que le câble d'alimentation est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler le volume de mes haut-parleurs Logitech Z2300 ?

Utilisez le bouton de volume situé à l'avant du caisson de basses pour augmenter ou diminuer le son. Assurez-vous que le volume de votre appareil source est également réglé correctement.

Pourquoi le son de mes haut-parleurs Logitech Z2300 est-il distordu ?

La distorsion peut être causée par un volume trop élevé. Réduisez le volume des haut-parleurs et de l'appareil source. Vérifiez également les connexions des câbles pour vous assurer qu'ils sont bien branchés.

Mes haut-parleurs Logitech Z2300 ne produisent pas de son. Que faire ?

Assurez-vous que les haut-parleurs sont correctement connectés à l'appareil source. Vérifiez également que l'appareil source est en marche et que le son n'est pas coupé. Testez avec un autre appareil si possible.

Comment connecter mes haut-parleurs Logitech Z2300 à mon ordinateur ?

Connectez le câble audio de 3,5 mm à la prise de sortie audio de votre ordinateur et à l'entrée audio des haut-parleurs. Assurez-vous que les haut-parleurs sont allumés et que le volume est réglé.

Les basses de mes haut-parleurs Logitech Z2300 ne sont pas assez fortes. Que faire ?

Augmentez le réglage des basses sur le caisson de basses. Assurez-vous également que le caisson est placé dans un endroit approprié pour une meilleure acoustique.

Comment nettoyer mes haut-parleurs Logitech Z2300 ?

Éteignez les haut-parleurs et débranchez-les. Utilisez un chiffon doux et sec pour essuyer la surface des haut-parleurs. Évitez d'utiliser des produits chimiques qui pourraient endommager les matériaux.

Est-ce que les haut-parleurs Logitech Z2300 sont compatibles avec tous les appareils ?

Les haut-parleurs Logitech Z2300 sont compatibles avec tout appareil disposant d'une sortie audio de 3,5 mm. Cela inclut la plupart des ordinateurs, téléviseurs et lecteurs audio.

Que faire si mes haut-parleurs Logitech Z2300 ont un bruit de fond ?

Vérifiez les connexions pour vous assurer qu'elles sont bien serrées. Éloignez les haut-parleurs des sources d'interférences électromagnétiques, comme les routeurs sans fil ou les téléphones. Testez avec un autre câble audio si possible.

Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Z2300 - LOGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Z2300 de la marque LOGITECH.

MODE D'EMPLOI Z2300 LOGITECH

B C D A propos du système de haut-parleurs Logitech® Z-2300

• Veuillez lire ces instructions.

• Conservez ces instructions.

• Tenez compte de tous les avertissements.

• Suivez toutes les instructions.

• Débranchez les haut-parleurs de l’ordinateur et de

la prise électrique avant de les nettoyer avec un

• Procédez à l’installation en respectant les

instructions du fabricant.

• Placez les haut-parleurs de manière à ce qu’ils

soient stables, car toute chute risquerait de les

endommager ou de causer des dommages

• N’utilisez pas les haut-parleurs à proximité d’une

source d’eau et ne les mouillez pas.

• Ne bloquez pas les ouvertures des haut-parleurs.

N’enfoncez jamais d’objets dans les ouvertures

ou les fentes des haut-parleurs du fait du risque

d’électrocution ou d’incendie et laissez un espace

suffisant autour des haut-parleurs pour assurer

une ventilation correcte.

• Ne les installez pas à proximité d’une source de

chaleur, telle qu’un radiateur, un poêle ou tout

autre appareil produisant de la chaleur (y compris

les amplificateurs).

• Ne supprimez pas la fonction de sécurité de

la fiche polarisée. Une fiche secteur polarisée

possède deux broches dont l’une est plus large

que l’autre. La broche la plus large est fournie

pour votre sécurité. Si la fiche fournie n’est pas

adaptée à votre prise, consultez un électricien

• Ne branchez les haut-parleurs que sur la prise de

sortie audio de faible niveau de l’ordinateur ou

d’un périphérique audio.

• Evitez de marcher sur le cordon d’alimentation ou

de le pincer, en particulier au niveau des prises,

des socles de prises d’alimentation et du point de

sortie de l’appareil.

• Tenez l’appareil éloigné de toute source

incandescente, telle une bougie allumée.

• N’utilisez que les éléments annexes et les

accessoires spécifiés par le fabricant.

• Pour une meilleure protection contre la foudre,

débranchez les haut-parleurs de la prise électrique

et mettez l’ordinateur hors tension en cas

• Débranchez cet appareil si vous ne l’utilisez pas

pendant de longues périodes.

• L’appareil doit être réparé dès qu’il a été

endommagé (par exemple, au niveau du cordon

d’alimentation ou de la prise), ou si un liquide

a été renversé sur l’appareil ou si des objets

sont tombés dessus, si l’appareil a été exposé

à la pluie ou à l’humidité, s’il ne fonctionne pas

normalement ou s’il est tombé.

• Les réparations doivent être effectuées par des

techniciens qualifiés.

• Les haut-parleurs doivent être déconnectés de

l’alimentation secteur en plaçant le commutateur

d’alimentation/repos en position fermée et en

débranchant leur cordon d’alimentation de la

• La prise d’alimentation doit se trouver à proximité

de l’équipement et doit être facilement accessible.

POUR REDUIRE LE RISQUE DU FEU OU D’ELECTROCUTION, N’EXPOSEZ PAS CET APPAREIL A LA PLUIE ET A L’HUMIDITE.

CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION RISQUE D’ELECTROCUTION Vous venez d’acheter le système de haut-parleurs Logitech Z-2300 et nous vous en félicitons. Ces haut-parleurs sont

rapides à installer, faciles à utiliser et produisent un son de qualité supérieure. Pour découvrir d’autres produits Logitech

ou pour poser des questions relatives à vos haut-parleurs Z-2300, visitez notre site Web à l’adresse www.logitech.com.

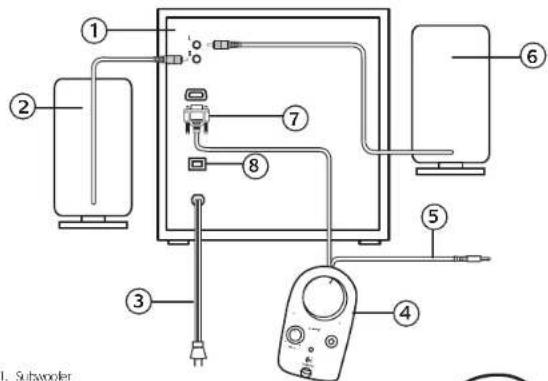

2. Haut-parleur droit

3. Câble d’alimentation

4. Télécommande à fil

5. Câble d’entrée audio pour PC: prise verte

6. Haut-parleur gauche

8. Commutateur Alimentation/veille

A. Bouton de volume du système

B. Volume du subwoofer

C. Témoin d’alimentation

D. Prise pour casque

E. Bouton Alimentation/veille

Z-2300 Manual_AMR.id 5/12/04, 10:16 AM6-7Caractéristiques techniques et garanties

Installation et fonctionnement

Installation des haut-parleurs Logitech® Z-2300

Important: pour votre propre sécurité, installez le système avant de le brancher sur une source

d’alimentation électrique.

1. Avant de fixer les câbles au subwoofer, placez les deux haut-parleurs satellites de chaque côté de l’ordinateur. Selon

l’emplacement des haut-parleurs, réglez le socle pour diriger le son vers vous. Pour une meilleure qualité audio, placez

le subwoofer sur le sol, sous votre bureau. Veillez à laisser un espace de 15 cm minimum autour du subwoofer pour

qu’il soit suffisamment ventilé. Placez la télécommande de manière à ce qu’elle soit facilement accessible.

2. Branchez la prise D-Sub de la télécommande sur le subwoofer, comme indiqué sur la page précédente. Alignez

correctement les broches avant d’insérer la prise.

3. A. Si vous avez un PC:

• Branchez le câble d’entrée audio vert de la télécommande dans la sortie haut-parleur du PC.

B. Si vous avez une console pour jeux vidéo (PlayStation®, PlayStation®2, Xbox™ ou GameCube®):

• Achetez un adaptateur disponible dans la plupart des

magasins d’électronique grand public.

• Connectez la prise verte du câble d’entrée audio à la mini-prise

stéréo de l’adaptateur.

• Connectez les câbles audio RCA rouge et blanc de votre

console de jeux vidéo aux prises audio RCA de l’adaptateur

pour console de jeux vidéo.

4. Branchez le câble d’alimentation du subwoofer dans la prise électrique.

Utilisation des haut-parleurs Logitech® Z-2300

Vous pouvez accéder aux commandes suivantes via la télécommande:

Permet d’alterner entre les modes Alimentation et Veille.

Permet de régler le volume global du système.

Permet de régler le niveau des graves du subwoofer.

Si vous utilisez un casque avec le système Z-2300, le son des haut-parleurs est automatiquement coupé pour une

écoute personnelle. Le volume des haut-parleurs est contrôlé par le bouton de volume du système, situé sur le boîtier

Caractéristiques techniques

• Puissance RMS totale: 200 watts

Haut-parleurs satellites: 80 watts RMS (2 x 40 watts) en 8 ohms à 1 kHz et 10 % de distorsion harmonique

Subwoofer: 120 watts RMS en 8 ohms à 100 Hz et 10 % de distorsion harmonique totale (THD)

• Puissance de crête totale: 400 watts à <10% THD

• THD du système: supérieure à 0,05% THD avant l’écrêtage

• Rapport signal/bruit: @ 1kHz >100dB

• Réponse en fréquence: de 35 Hz à 20 kHz

• Taille du transducteur: transducteurs satellites 6,35 cm à pièce de phase en aluminium poli, transducteur longue

portée haute excursion de 20,31 cm avec enceinte de basse réflexe

• Dimensions des haut-parleurs:

Haut-parleurs satellites: 17,1 cm (H) x 8,9 cm (L) x 15,2 cm (P)

Subwoofer: 27,9 cm (H) x 27,9 cm (L) x 38,1 cm (P)

Logitech certifie que les produits matériels correspondant à cette documentation sont exempts de tout défaut de fabrication et sont

garantis pendant une période de deux (2) ans à compter de la date d’achat. La garantie Logitech est limitée à l’acheteur initial et ne

peut faire l’objet d’un transfert. La présente garantie vous confère des droits légaux spécifiques, dont certains peuvent varier d’un pays

Recours. En cas de rupture de garantie, l’intégralité de la responsabilité de Logitech et votre recours exclusif consisteront, à la

discrétion de Logitech, à: (a) réparer ou remplacer le matériel, sous réserve qu’il soit renvoyé au point de vente ou à tout autre lieu

indiqué par Logitech, accompagné d’une copie du justificatif d’achat, ou (b) rembourser le prix d’achat. Tout matériel remplacé

sera garanti jusqu’à échéance de la garantie d’origine ou pour une durée de trente (30) jours, selon la période la plus longue. Ces

recours sont nuls si la défaillance du matériel est due à un accident, à un mauvais traitement, à une utilisation inappropriée ou à des

réparations, modifications ou démontages non autorisés. A la demande de Logitech,vous devez prouver la date de l’achat original du

matériel avec une facture datée de la vente ou un reçu détaillé et daté.

Renonciation de garantie. Les garanties prévues dans cet accord remplacent toutes les autres garanties. Logitech ET SES FOURNISSEURS excluent expressément toutes autres garanties, y compris et sans que cette énumération soit limitative, toutes

garanties implicites du caractère adéquat pour la commercialisation ou un usage particulier, ainsi que les garanties de respect des

droits des tiers concernant le MATERIEL. Aucun distributeur, agent ou employé de Logitech n’est autorisé à effectuer des modifications,

des extensions ou des ajouts dans cette garantie. Certaines juridictions ne reconnaissent pas les limitations de durée des garanties

implicites; il est donc possible que la limitation susmentionnée ne s’applique pas à votre cas.

Limites de responsabilité. Logitech ou ses fournisseurs ne sauraient être tenus responsables des coûts d’approvisionnement en produits

ou services de remplacement, du manque à gagner, de la perte d’informations ou de données, ou de tout autre dommage particulier,

indirect, consécutif ou accessoire découlant de la vente, de l’utilisation ou de l’impossibilité d’utiliser un produit ou un service Logitech,

même si Logitech a été informée de l’éventualité de tels dommages. La responsabilité de Logitech ET DE SES FOURNISSEURS ne saurait

en aucun cas dépasser le montant déboursé pour l’acquisition du produit ou du SERVICE LOGITECH LUI DONNANT LIEU. Certaines

juridictions n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs; il est donc possible que la limitation

ou l’exclusion susmentionnée ne s’applique pas à votre cas. Les limites susmentionnées ne s’appliqueront pas en cas de préjudice

corporel lorsque et dans la mesure où la législation en vigueur prévoit l’existence de cette responsabilité.

Logitech et sont susceptibles d’être des marques déposées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Logitech décline toute responsabilité en cas d’erreurs dans ce manuel. Les informations énoncées dans le présent document peuvent

faire l’objet de modifications sans avis préalable.

Z-2300 Manual_AMR.id 5/12/04, 10:16 AM8-9vo

La certification THX® constitue la

marque de l’approbation de la qualité

des haut-parleurs. Elle garantit la

production d’une ambiance sonore

comparable à celle d’un système

Home cinéma. Le système de haut-

parleurs Z-2300 est l’un des rares

systèmes à répondre aux normes

strictes de la qualité sonore THX®.
