SAHR50 - Recepteur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Récepteur audio numérique, compatible avec divers formats de diffusion.
Utilisation	Conçu pour recevoir des signaux audio et les diffuser via des haut-parleurs ou un système audio connecté.
Maintenance et Réparation	Vérifiez régulièrement les connexions et nettoyez les ports pour assurer un fonctionnement optimal.
Sécurité	Évitez l'exposition à l'humidité et aux températures extrêmes pour prévenir les dommages.
Informations Générales	Idéal pour les utilisateurs souhaitant améliorer leur expérience audio avec un récepteur de qualité.

FOIRE AUX QUESTIONS - SAHR50 PANASONIC

Comment réinitialiser le récepteur PANASONIC SAHR50 ?

Pour réinitialiser le récepteur, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes.

Pourquoi le récepteur ne capte-t-il pas les stations radio ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que le récepteur est configuré sur la bonne bande de fréquence.

Comment connecter le récepteur PANASONIC SAHR50 à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio du récepteur à l'entrée audio de votre téléviseur. Sélectionnez ensuite la source appropriée sur votre téléviseur.

Le récepteur émet un bruit de fond, que faire ?

Vérifiez la connexion de l'antenne et essayez de la repositionner. Assurez-vous également que le récepteur n'est pas trop proche d'autres appareils électroniques.

Comment mettre à jour le firmware du récepteur ?

Visitez le site web de Panasonic pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

Le récepteur ne s'allume pas, que faire ?

Vérifiez si le récepteur est correctement branché à une prise électrique fonctionnelle. Testez avec un autre appareil pour vous assurer que la prise fonctionne.

Comment régler les basses et les aigus sur le récepteur ?

Utilisez les contrôles de tonalité situés sur le panneau avant du récepteur pour ajuster les basses et les aigus selon vos préférences.

Le récepteur ne se connecte pas à Bluetooth, que faire ?

Assurez-vous que le mode Bluetooth est activé sur le récepteur et que l'appareil que vous essayez de connecter est en mode recherche. Vérifiez également la distance entre les deux appareils.

Comment sauvegarder mes stations de radio préférées ?

Pour sauvegarder vos stations, syntonisez la station souhaitée, puis maintenez enfoncé le bouton de mémoire jusqu'à ce que vous entendiez un bip confirmant l'enregistrement.

Le son est faible, comment l'augmenter ?

Vérifiez le niveau de volume sur le récepteur et assurez-vous qu'il n'est pas réglé sur un niveau bas. Vous pouvez également vérifier les réglages d'égalisation.

MODE D'EMPLOI SAHR50 PANASONIC

• Accessoires fournis/La télécommande Commandes de base p. 14
• Ajouter des effets surround aux sources stéréo p. 14
• Utilisation de Dolby Pro Logic ΙΙ p. 14
• Utilisation de la Commande de champ sonore (SFC: Sound Field Control) p. 14
• Fonctions du MENU p. 15
• La radio p. 16
• Accord direct/Mémorisation automatique/Mise en mémoire manuelle/Sélection des canaux p. 16
• Diffusions RDS p. 17

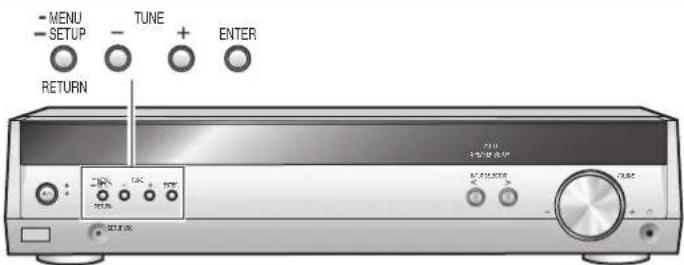

• La fonction RESET (réinitialisation) p. 17

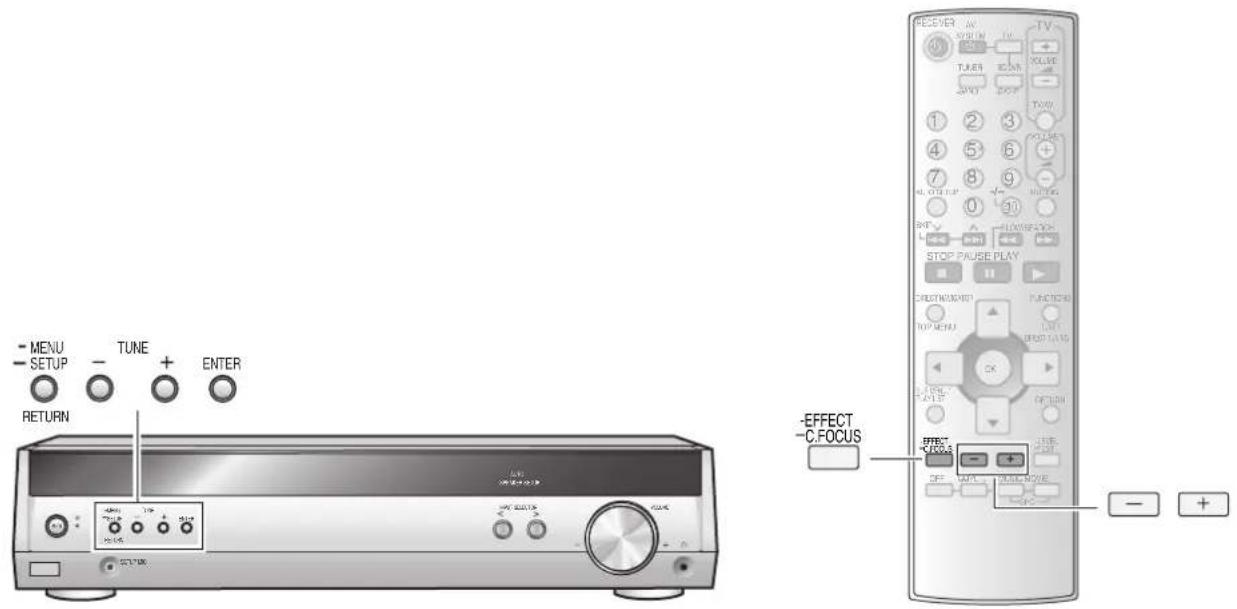

• Champ sonore p. 18
• Ajuster la tonalité/Balance/Commande de dimension “DIMEN”/Commande de largeur centrale “C-WDTH” /Focalisation centrale p. 18
• Régler la fonction SFC p. 19

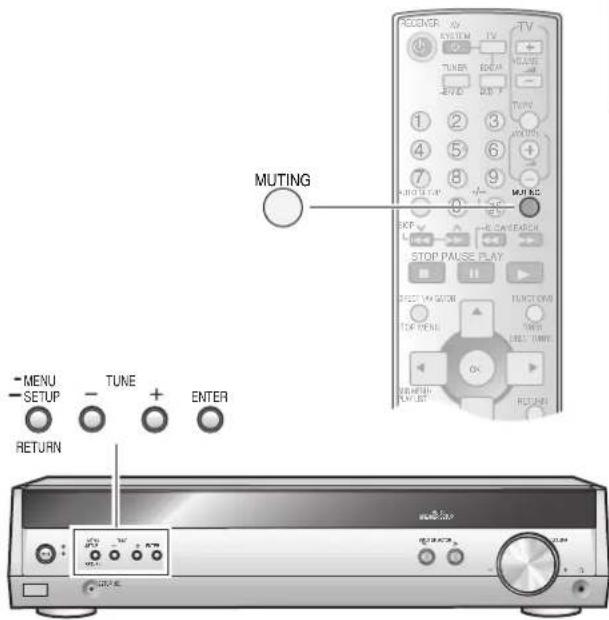

• Autres fonctions p. 19
• Minuterie d’arrêt différé/Atténuateur/Mise en sourdine p. 19
• Autres réglages p. 20
• Description des réglages/Modification des réglages p. 20

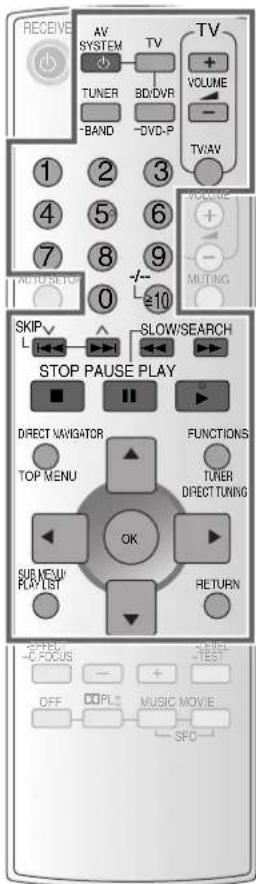

• Guide d’utilisation de la télécommande p. 20
• Regarder des DVD/la TV p. 21
• Commande du lecteur DVD ou de l’enregistreur DVD p. 21
• Commande du téléviseur p. 21
• Changer le code de la télécommande p. 21
• Guide de dépannage p. 22
• Entretien p. 23
• Informations concernant la directive DEEE p. 23

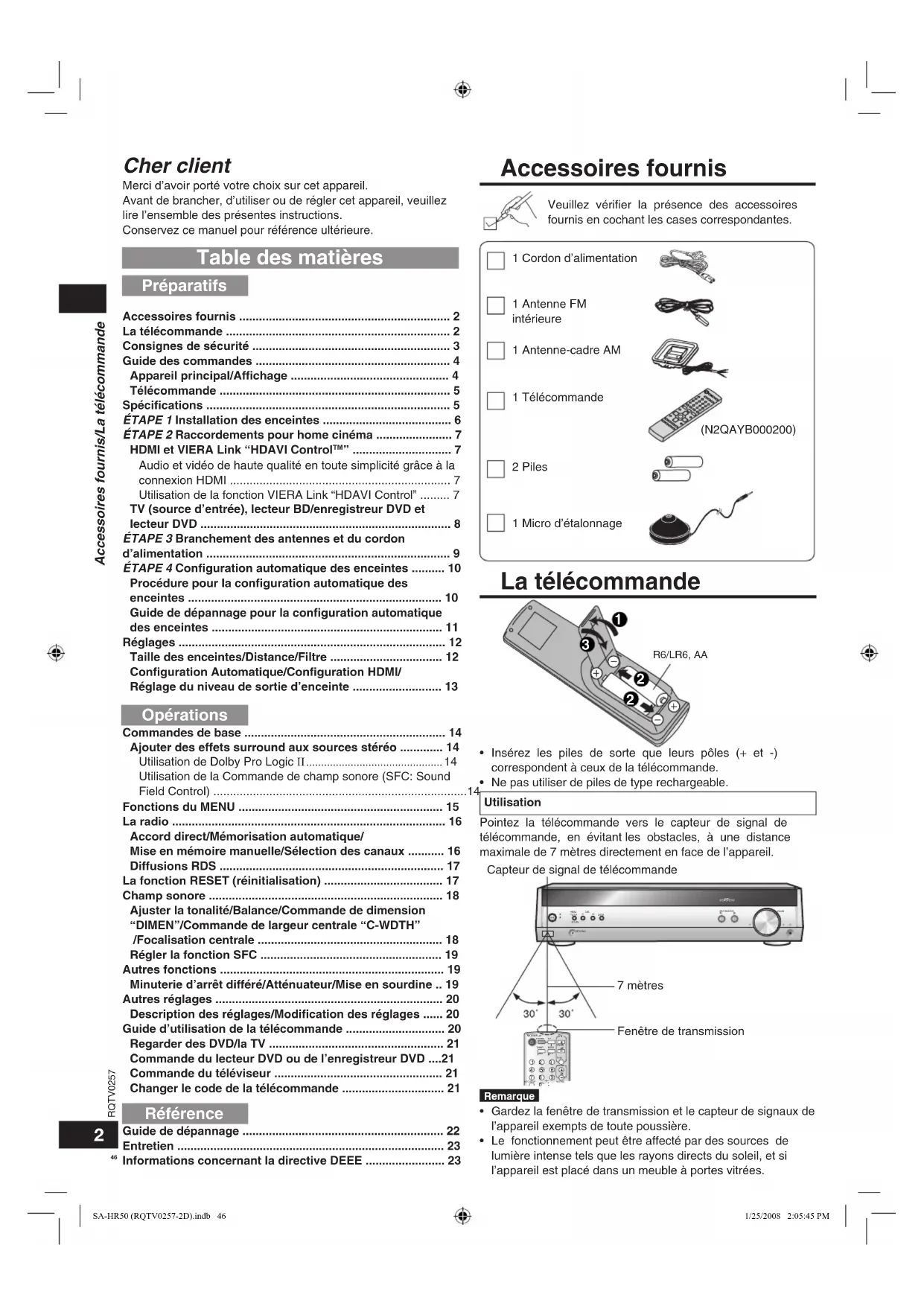

• Opérations Référence Accessoires fournis p. 2
• La télécommande p. 2
• Consignes de sécurité p. 3
• Guide des commandes p. 4
• Appareil principal/Affichage p. 4
• Télécommande p. 5
• Spécifications p. 5
• ÉTAPE 1 Installation des enceintes p. 6
• ÉTAPE 2 Raccordements pour home cinéma p. 7
• HDMI et VIERA Link “HDAVI Control ” p. 7
• Audio et vidéo de haute qualité en toute simplicité grâce à la connexion HDMI p. 7
• Utilisation de la fonction VIERA Link “HDAVI Control” p. 7
• TV (source d’entrée), lecteur BD/enregistreur DVD et lecteur DVD p. 8
• ÉTAPE 3 Branchement des antennes et du cordond’alimentation p. 9
• ÉTAPE 4 Configuration automatique des enceintes p. 10
• Procédure pour la configuration automatique des enceintes p. 10
• Guide de dépannage pour la configuration automatique des enceintes p. 11
• Réglages p. 12
• Taille des enceintes/Distance/Filtre p. 12
• Configuration Automatique/Configuration HDMI/Réglage du niveau de sortie d’enceinte Table des matières Préparatifs Cher client Merci d’avoir porté votre choix sur cet appareil.Avant de brancher, d’utiliser ou de régler cet appareil, veuillez lire l’ensemble des présentes instructions. Conservez ce manuel pour référence ultérieure. Accessoires fournis (N2QAYB000200) Veuillez vérifier la présence des accessoires fournis en cochant les cases correspondantes.1 Cordon d’alimentation1 Antenne FM intérieure1 Antenne-cadre AM1 Télécommande2 Piles p. 13

R6/LR6, AAInsérez les piles de sorte que leurs pôles (+ et -) correspondent à ceux de la télécommande.Ne pas utiliser de piles de type rechargeable.

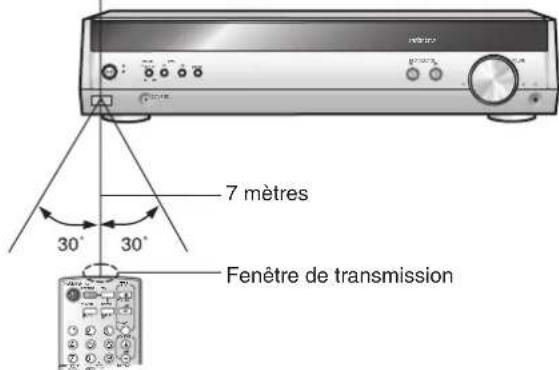

Gardez la fenêtre de transmission et le capteur de signaux de l’appareil exempts de toute poussière.Le fonctionnement peut être affecté par des sources de lumière intense tels que les rayons directs du soleil, et si l’appareil est placé dans un meuble à portes vitrées.

UtilisationPointez la télécommande vers le capteur de signal de télécommande, en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l’appareil. MUSIC MOVIE SFC -EFFECT C.FOCUS -LEVEL TEST

INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER AUTO SPEAKER SETUP Capteur de signal de télécommande7 mètresFenêtre de transmission La télécommande Remarque1 Micro d’étalonnage46 47212032 SA-HR50 (RQTV0257-2D).indb 46 1/25/2008 2:05:45 PMRQTV0257

Consignes de sécurité Consignes de sécurité Emplacement Placez l’appareil sur une surface plane, à l’écart des rayons directs du soleil, des températures élevées, de l’humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le boîtier et les autres composants de l’appareil, raccourcissant ainsi sa durée de service.Ne placez aucun objet lourd sur l’appareil. Tension N’utilisez aucune source d’alimentation à haute tension. Cela risquerait de surcharger l’appareil et de causer un incendie.N’utilisez aucune source d’alimentation CC. Vérifiez attentivement la source utilisée si vous installez l’appareil sur un navire ou en tout autre endroit où du courant continu est utilisé. Protection du cordon d’alimentation Assurez-vous que le cordon d’alimentation est bien branché et qu’il n’est pas endommagé. Il y a risque d’incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d’alimentation lui-même.Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique. Corps étrangers Prenez garde de ne pas laisser tomber d’objets métalliques dans l’appareil. Il y a risque de choc électrique ou de dysfonctionnement.Prenez garde de ne pas renverser du liquide dans l’appareil. Il y a risque de choc électrique ou de dysfonctionnement. Si cela se produit, débranchez immédiatement l’appareil de la prise secteur et contactez votre revendeur.Ne vaporisez aucun insecticide sur ou dans l’appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s’ils sont vaporisés dans l’appareil. Réparation N’essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s’allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d’emploi survient, débranchez le cordon d’alimentation et contactez votre revendeur ou un centre de service agréé. Il y a risque de choc électrique ou d’endommagement de l’appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.Pour augmenter la durée de vie de l’appareil, débranchez-le de sa source d’alimentation lorsqu’il doit demeurer inutilisé pour une période prolongée. AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L’APPAREIL DANS UNE BIBLIOTHÉQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU’AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE. • NE BOUCHEZ PAS LES OUVERTURES D’AÉRATION DE L’APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L’APPAREIL. • JETEZ LES PILES D’UNE MANIÈRE COMPATIBLE AVEC L’ENVIRONNEMENT.

POUR RÉDUIRE LES RISQUES D’INCENDIE,D’ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT,• N’EXPOSEZ PAS CET APPAREIL À LA PLUIE, À L’HUMIDITÉ, À UNE CHUTE DE GOUTTES OU À DES ÉCLABOUSSURES ET NE PLACEZ AUCUN RÉCIPIENT CONTENANT UN LIQUIDE TEL QU’UN VASE AU-DESSUS.• N’UTILISEZ QUE LES ACCESSOIRES RECOMMANDÉS.• NE RETIREZ PAS LE COUVERCLE (OU L’ARRIÈRE) : IL N’Y A AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR À L’INTÉRIEUR. CONFIEZ TOUTE INTERVENTION À UN PERSONNEL DE DÉPANNAGE QUALIFIÉ. Veillez à ce que la prise de courant se trouve près del’équipement et soit facilement accessible.Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d’alimentation secteur.Pour isoler complètement cet appareil du secteur, débranchez le cordon d’alimentation secteur de la prise de courant.CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS. ATTENTION! Ne posez rien sur cet appareil et ne bloquez d’aucune façon ses sorties de ventilation. Tout particulièrement, ne placez aucune platine à cassettes ni aucun lecteur CD/DVD sur cet appareil. La chaleur dégagée risquerait d’endommager vos logiciels. Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l’utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit. Fabriqué sous licence de Dolby Laboratories.“Dolby”, “Pro Logic” et le symbole double D sont des marques de commerce de Dolby Laboratories.“DTS” et “DTS Digital Surround” sont des marques déposées de DTS, Inc.HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.HDAVI Control est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

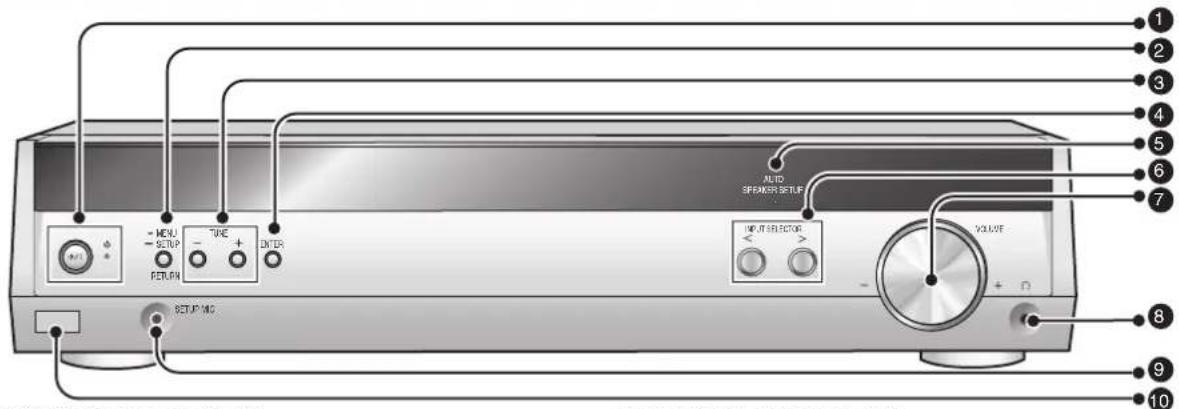

Guide des commandes Guide des commandes Témoin de mode veille [^] Quand l’appareil est raccordé au secteur, ce témoin s’allume en mode d’attente et il s’éteint lorsque l’appareil est allumé. Interrupteur d’attente/marche [8] Appuyer sur cet interrupteur pour commuter l’appareil du mode d’attente au mode de marche et vice versa. En mode d’attente, l’appareil continue de consommer une petite quantité de courant. Appareil principal Affichage [-MENU,

SETUP, RETURN] Pour accéder aux menus et effectuer divers réglages. Pour retourner aux menus précédents.

[TUNE, 3, 4] Pour accorder la radio et sélectionner des éléments du menu et des réglages. [SETUP MIC] Prise micro Pour brancher un micro d’étalonnage. [kHz, MHz] Indicateurs de distance et de fréquence kHz: AM, ou fréquence d’échantillonnage PCM MHz: FM

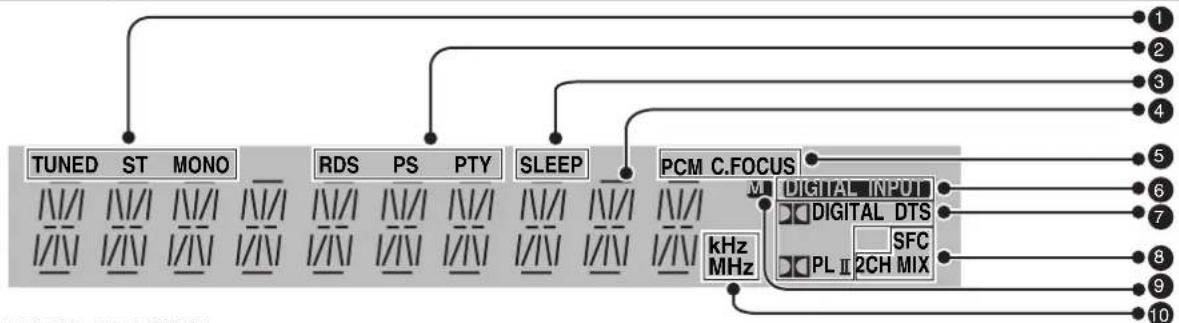

Indicateurs de la radio TUNED: L’accord est fait sur une station ST: L’accord est fait sur une émission FM stéréo MONO: Vous êtes passé en mode monaural pour améliorer la réception [SLEEP] Témoin de minuterie d’arrêt différé. Affichage général Indique le mode d’entrée, la fréquence radio et autres informations générales. [ENTER] Utilisé lors des commandes de menu ou de réglages.

Indique le mode d’affichage RDS en cours. [M] Clignote ou s’allume pendant la mise en mémoire.

[% DIGITAL, DTS, % PLΙΙ]

S’allume pour indiquer le signal d’entrée de la source et le format de décodage utilisé. % DIGITAL: Sources Dolby Digital DTS: Sources DTS % PLII: Le décodeur Dolby Pro Logic ΙΙ est en cours d’utilisation

SFC: Apparaît lorsque vous utilisez un mode SFC 2CH MIX: Apparaît lorsque vous écoutez une source multicanaux avec un casque [VOLUME] Commande du volume. [ ] Prise de casque Type de fiche: 3,5 mm stéréo Aucun son n’est émis par les enceintes si vous raccordez un casque. Évitez l’écoute sur des périodes prolongées pour éviter tout dommage à l’ouïe.

PCM: S’allume lorsque le mode PCMFIX est sélectionné C.FOCUS: Apparaît lorsque vous utilisez le mode de focalisation centrale [DIGITAL INPUT] S’allume lorsque l’entrée est en numérique. INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER AUTO SPEAKER SETU

Capteur de signal de télécommande TUNED MONO SLEEPPTYPSRDS PCM

[INPUT SELECTOR, <, >] Pour sélectionner l’entrée.

Clignote lors de la configuration automatique des enceintes. s’allume lorsque la configuration est terminée.

Spécifications (DIN 45 500) g SECTION AMPLIFICATEURPuissance de sortie RMS: Mode Dolby DigitalT.H.D. 10% (chaque canal entraîné)1 kHz canal avant 150 W par canal (6 Ω)1 kHz canal d’ambiance (surround) 80 W par canal (4 Ω)1 kHz canal central 80 W par canal (4 Ω)Puissance totale de sortie RMS 540 WPuissance de sortie RMS: Mode STÉRÉOT.H.D. 10%1 kHz canal avant 150 W par canal (6 Ω)Distorsion harmonique totaleDemi-puissance à 1 kHz (canal avant) 0,5 % (6 Ω)Sensibilité d’entréeDVD-P, TV, BD/DVR 450 mV, IHF'66Rapport signal/bruit à la puissance nominale (6 Ω)DVD-P, TV, BD/DVR 80 dB (85 dB, IHF'66)Impédance d’entréeDVD-P, TV, BD/DVR 47 kΩCommandes de tonalitéBASS (graves) 50 Hz, +6 dB à -6 dBTREBLE (aigus) 20 kHz, +6 dB à -6 dBImpédance de chargeAvant (G/D) 6 Ω à 8 ΩSurround (G/D) 4 Ω à 8 ΩCentre 4 Ω à 8 Ωg SECTION TUNER FMPlage de fréquences 87,50 MHz à 108,00 MHzSensibilité Rapport S/B 30 dB 1,9 µV/75 ΩRapport S/B 26 dB 1,8 µV/75 ΩRapport S/B 20 dB 1,6 µV/75 Ω Sensibilité utilisable IHF (IHF'58) 2,2 µV/75 Ω Atténuation de la sensibilité stéréo IHF 46 dB 22 µV/75 Ω Distorsion harmonique totaleMONO 0,2%STÉRÉO 0,3%Rapport signal/bruitMONO 60 dB (71 dB, IHF)STÉRÉO 58 dB (65 dB, IHF)Réponse en fréquence 20 Hz à 15 kHz, +1 dB, -2 dBAffaiblissement sur la fréquence image à 98 MHz 40 dBAffaiblissement sur la fréquence FI à 98 MHz 70 dBSéparation stéréo (1 kHz) 40 dBBorne d’antenne 75 Ω (asymétrique)g SECTION TUNER AMPlage de fréquences 522 kHz à 1611 kHz (pas de 9 kHz) 530 kHz à 1620 kHz (pas de 10 kHz)Sensibilité 500 µV/mSélectivité (à 999 kHz) 35 dBg GÉNÉRALITÉSAlimentation CA 230 V à 240 V, 50 HzConsommation 125 WDimensions (L x H x P) 430 mm x 105 mm x 385 mmPoids environ 4,0 kgConsommation en mode veille: 1 WRemarques:1. Les spécifications sont sujettes à modification sans préavis.

2. La distorsion harmonique totale est calculée avec un

analyseur de spectre numérique.Entrée numérique OPTICAL (optique) 2 COAXIAL Entrée HDMI Sortie HDMI

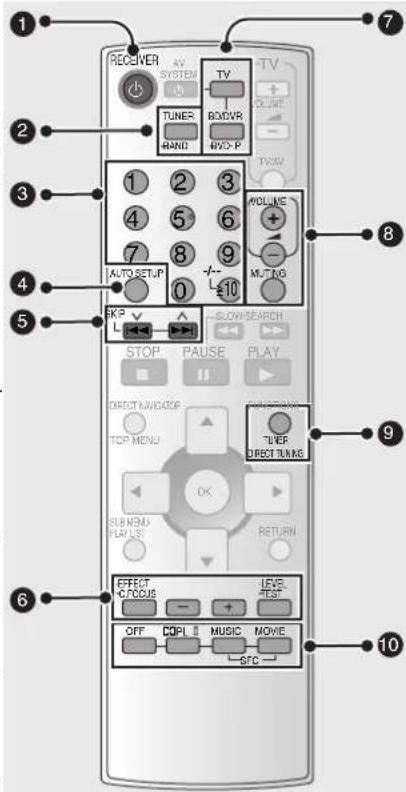

Guide des commandes/Spécifications [^, RECEIVER]Touche de mode veille/marche. Télécommande [1, 2, 3, 4, 5, 6, 7, 8, 9, 0] Pour saisir les fréquences radio et les canaux.

10, -/--]Pour saisir un canal à deux chiffres.[TUNER DIRECT TUNING]Pour permettre la sélection des stations de radio par la fréquence.Cette page décrit les touches utilisées pour commander l’appareil.Concernant les touches de commande des autres composants, reportez-vous à la page 21 du guide.[OFF]Pour annuler le Dolby Pro Logic ΙΙ et SFC.[% PLΙΙ] Pour sélectionner un mode Dolby Pro Logic ΙΙ: MOVIE, MUSIC ou PANORAMA.[MUSIC]Pour sélectionner les modes SFC: LIVE, POP/ROCK, VOCAL, JAZZ, DANCE ou PARTY.[MOVIE]Pour sélectionner les modes SFC: DRAMA, ACTION, SPORTS, MUSICAL, GAME ou MONO.[TUNER, BAND] Pour passer en mode TUNER avec la télécommande et sélectionner TUNER. Après avoir sélectionné TUNER, appuyez de manière continue pour commuter entre FM et AM. [AUTO SETUP]Pour configurer automatiquement les enceintes.[u, 2, i, 1, SKIP]Pour sélectionner les stations de radio mémorisées.[-EFFECT, C.FOCUS] A utiliser en cours de réglage des effets Dolby Pro Logic II.Appuyez de manière continue pour sélectionner le mode de focalisation centrale.[-, +] Sélectionnez d’abord [-EFFECT] ou [-LEVEL,

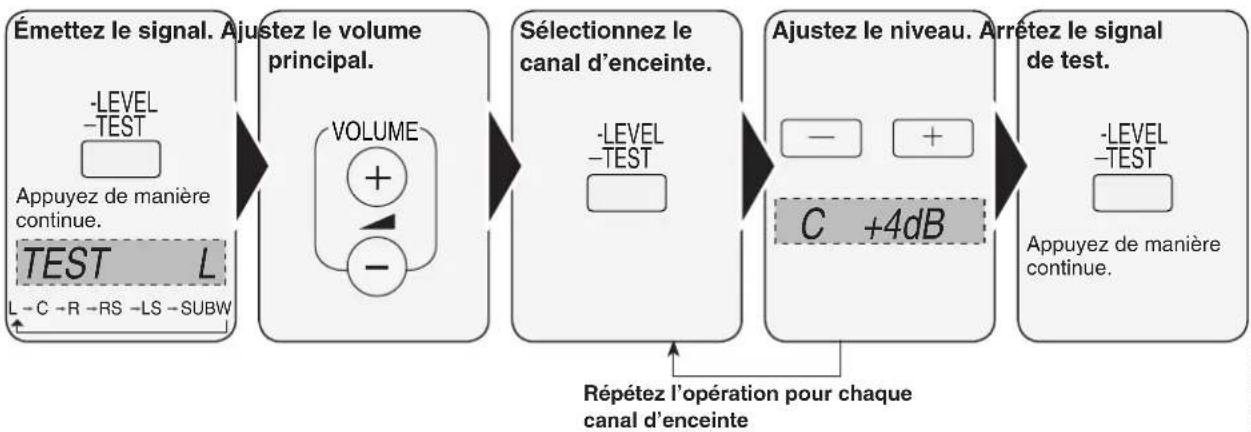

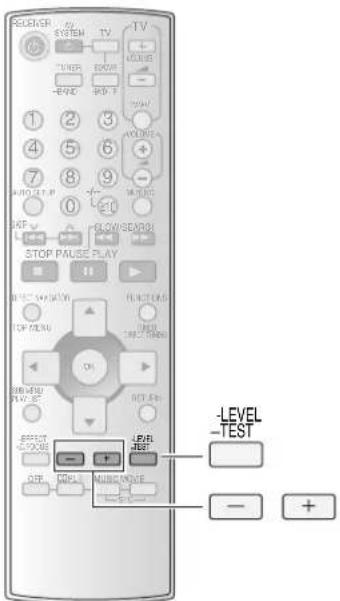

TEST], puis appuyez sur [-] ou [+] pour ajuster. [-LEVEL, TEST]Utilisez pour ajuster le niveau des enceintes.Appuyez de manière continue pour démarrer le signal de test d’enceinte.[TV] [BD/DVR, DVD-P] Touches de mode d’entrée et de mode de télécommande.[+, -, VOLUME]Pour couper le son.[MUTING]Pour régler le volume. MUSIC MOVIE SFC

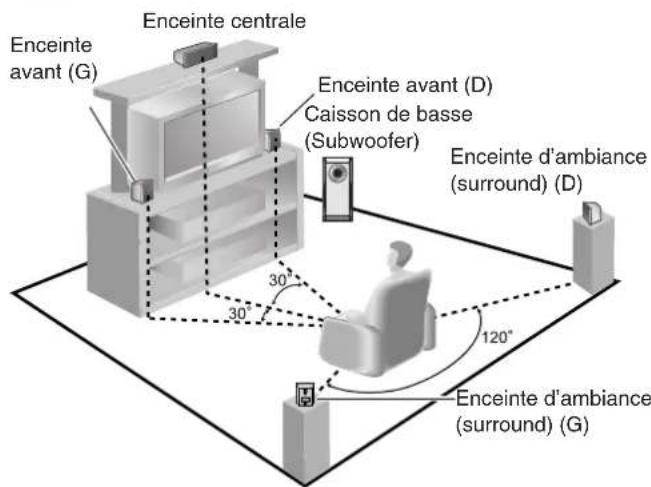

ÉTAPE 1 Installation des enceintes

Maintenez les enceintes au moins à 10 mm de l’appareil principal pour assurer une ventilation suffisante. Remarque Placer les enceintes avant, centrale et surround à peu près à la même distance par rapport à la position d’écoute. La configuration automatique des enceintes permet de compenser les disparités (➡ pages 10 à 11). Les angles indiqués sur le schéma sont approximatifs. Emplacement des enceintes. Emplacement pour un effet optimal La façon dont vous installez les enceintes peut affecter le rendu des graves et la qualité du champ sonore. Veuillez noter les points suivants. Placez les enceintes sur une base plane et solide. Les graves risquent d’être excessivement amplifiées si vous placez les enceintes trop près du plancher, d’un mur ou d’un coin. Recouvrez les murs et fenêtres d’un rideau épais.

Enceintes avant (gauche, droite) Placez-les à gauche et à droite du téléviseur, à la hauteur des oreilles en position d’écoute, de sorte que le son s’harmonise bien à l’image. Enceinte centrale Placez-la en dessous ou au-dessus du téléviseur, centrée par rapport à ce dernier. Orientez l’enceinte vers l’aire d’écoute. Enceintes d’ambiance (surround) (gauche, droite) Placez de chaque côté de la position d’écoute ou légèrement derrière, plus haut que la hauteur des oreilles en position assise. Caisson de basse (Subwoofer) Vous pouvez placer le caisson de basse (subwoofer) n’importe où, à condition qu’il ne soit pas trop près du téléviseur. Notez que vous pouvez faire quelques essais pour trouver la position qui offre le meilleur rendu de graves. Le niveau de sortie pourra sembler plus élevé si vous placez le caisson de basse (subwoofer) près d’un coin, mais le rendu des graves risque aussi de ne pas être naturel. Enceinte centrale Enceinte avant (G) Enceinte avant (D) Caisson de basse (Subwoofer) Enceinte d’ambiance (surround) (G) Enceinte d’ambiance (surround) (D) LRFRONTLRCENTERSURROUND (4 ~ 8 Ω) (4 ~ 8 Ω) ( 6 ~ 8Ω ) SPEAKERS LRFRONTLRCENTERSURROUND (4 ~ 8 Ω) (4 ~ 8 Ω) ( 6 ~ 8Ω ) SPEAKERS (D V Dレコーダー) OUT

Vous ne devez pas court- circuiter les fils positifs (+) et négatifs (-) des câbles d’enceinte. Raccordez les enceintes au récepteur. Éteignez le récepteur avant de raccorder les enceintes. Reportez-vous au mode d’emploi des enceintes pour plus de détails. Avant d’effectuer tout raccordement, mettez tous les composants hors tension. Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément. Pour raccorder les composants respectifs, reportez-vous aux modes d’emploi qui les accompagnent.

Autres accessoires Câble d’enceinte Câble de raccordement monaural Remarque Subwoofer actif Panneau arrière Installation des enceintes Enceinte centrale Enceinte avant (G) Enceinte avant (D) Enceinte d’ambiance (surround) (D) Enceinte d’ambiance (surround) (G)

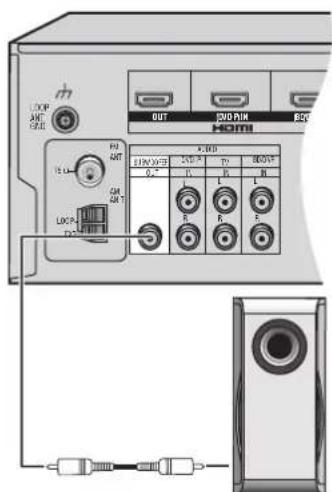

Raccordements pour home cinéma ÉTAPE 2 INPUT SELECTOR TUNE MENU RETUR

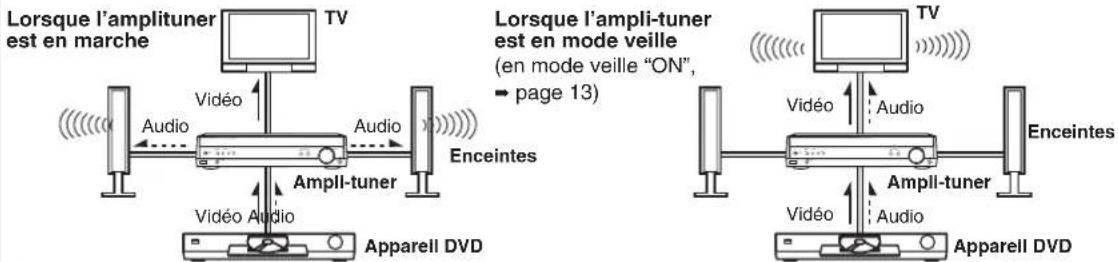

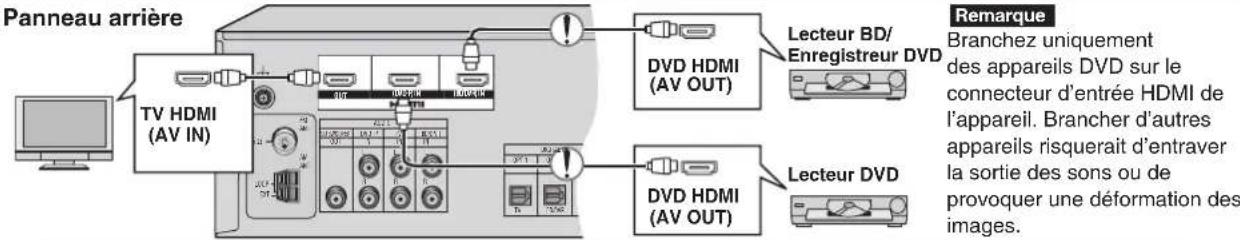

Audio et vidéo de haute qualité en toute simplicité grâce à la connexion HDMI Avec un raccordement HDMI (High Definition Multimedia Interface), vous n’aurez besoin que d’un seul câble pour transmettre l’audio et la vidéo entre deux appareils.

Panneau arrière Lecteur DVD TV HDMI DVD HDMI Trajectoire des signaux audio et vidéo avec des connexions HDMI Les signaux audio et vidéo émis par l’appareil DVD sont transmis au téléviseur même lorsque l’ampli-tuner est en mode veille. Lorsque l’amplituner est en marche

Enceintes Ampli-tuner Appareil DVD Vidéo Audio Audio Vidéo Audio Lorsque l’ampli-tuner est en mode veille (en mode veille “ON”, ➡ page 13)

Enceintes Ampli-tuner Appareil DVD Vidéo Audio Vidéo Audio Les signaux audio transmis via l’interface HDMI sont prioritaires sur les raccordements du connecteur numérique (➡ pages 8). L’interface HDMI de cet appareil permet de diffuser des signaux pouvant aller jusqu’à 1125p (1080p) (y compris lorsque l’appareil est en mode veille). 1125p un système de balayage progressif (non-entrelacé) qui envoie 1,125 lignes de trame toutes les 1/60 de seconde.

Branchez uniquement des appareils DVD sur le connecteur d’entrée HDMI de l’appareil. Brancher d’autres appareils risquerait d’entraver la sortie des sons ou de provoquer une déformation des images. (AV IN) (AV OUT) Pour information DVD HDMI (AV OUT) Lecteur BD/ Enregistreur DVD 出力(D VD

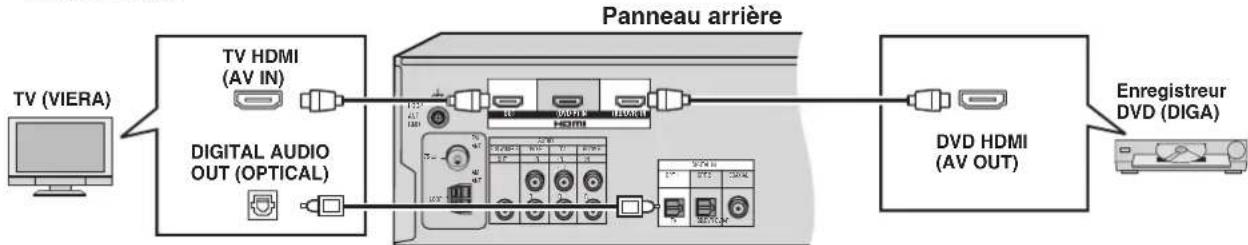

VIERA Link “HDAVI Control” Cette fonction très pratique vous permet de regrouper le contrôle de votre ampli-tuner et d’autres appareils home cinéma Panasonic. Vous pouvez notamment contrôler de cette manière des téléviseurs VIERA et des enregistreurs DVD DIGA raccordés avec un câble HDMI. Pour de plus amples détails, reportez-vous au mode d’emploi des autres appareils. La fonction VIERA Link “HDAVI Control”, basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d’autres fabricants ne peut être garanti.

1. Branchez vos appareils home cinéma Panasonic (compatibles au VIERA Link “HDAVI Control”, tels qu’un téléviseur

VIERA ou un enregistreur DVD DIGA) au moyen d’un câble HDMI (Ci-dessus). 2. Consultez le mode d’emploi de votre téléviseur et effectuez les réglages requis pour activer le VIERA Link “HDAVI Control”.

3. Mettez en marche tous vos appareils, puis éteignez votre téléviseur et rallumez-le pour vérifier que les images de

l’enregistreur DIGA s’affichent correctement. (Procédez de même chaque fois que vous modifiez la configuration ou les raccordements.) TV (VIERA) Panneau arrière Enregistreur DVD (DIGA) TV HDMI (AV IN) DIGITAL AUDIO OUT (OPTICAL) DVD HDMI (AV OUT) Pour tirer profit des sons multicanaux désormais disponibles avec la technologie de télévision numérique, utilisez un raccordement numérique si votre téléviseur est équipé d’un connecteur de sortie numérique. Pour désactiver la fonction VIERA Link “HDAVI Control”, “Configuration HDMI ”, ➡ page 13.

Utilisation de la fonction VIERA Link “HDAVI Control” Raccordements pour home cinéma Préparatifs HDMI et VIERA Link “HDAVI Control

Utilisez uniquement des câbles HDMI apposés du logo HDMI (tel qu’indiqué sur la couverture). [Références recommandées: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) etc.] Câble HDMI (Utilisez un câble HDMI Panasonic pour obtenir de meilleurs résultats.) Remarque

Avant d’effectuer tout raccordement, mettez tous les composants hors tension. Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément. Pour raccorder les composants respectifs, reportez-vous aux modes d’emploi qui les accompagnent.

(x 1) (x 1) (x 1) ÉTAPE 2Raccordements pour home cinéma AC IN~出力(D VD

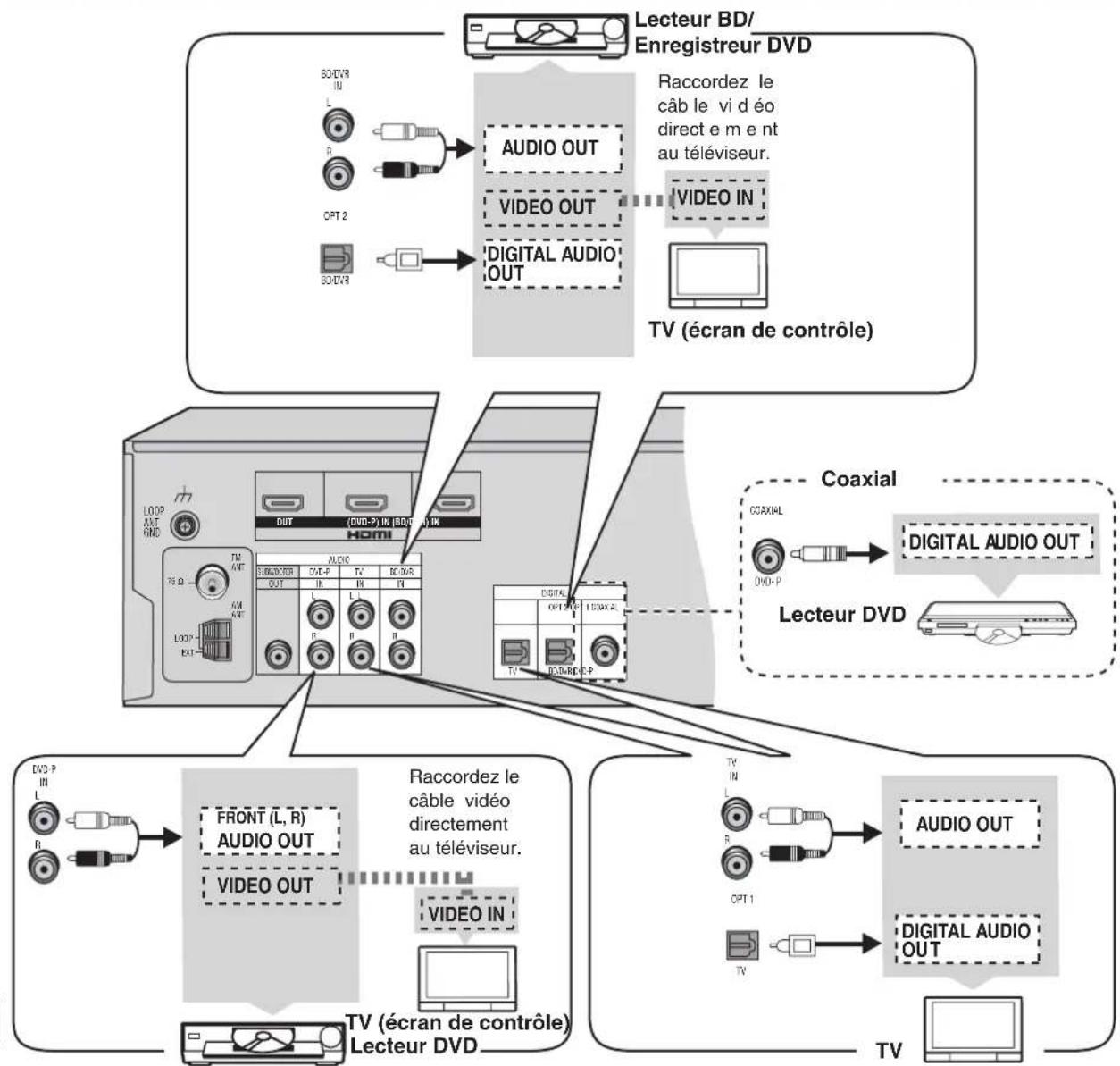

TV (source d’entrée), lecteur BD/enregistreur DVD et lecteur DVD Raccordements pour home cinéma Autres accessoires Câble de raccordement stéréo GaucheDroite Câble coaxial Effectuez un raccordement numérique pour profiter d’une écoute en Dolby Digital ou DTS. Évitez de plier le câble à fibres optiques.

Remarques sur l’entrée numérique Cet appareil peut décoder les signaux suivants: Dolby Digital, DTS PCM, y compris PCM à fréquences d’échantillonnage de 96 kHz ou 88,2 kHz Il ne peut pas décoder: Les autres types de signaux numériques, tel que MPEG Les signaux RF Dolby Digital d’un lecteur de disque laser

Lecteur BD/ Enregistreur DVD Raccordez le câb le vi d éo direct e m e nt au téléviseur. TV (écran de contrôle) Câble fibre optique Raccordez le câble vidéo directement au téléviseur. Remarque Lecteur DVD

Coaxial TV (écran de contrôle) Lecteur DVD

Avant d’effectuer tout raccordement, mettez tous les composants hors tension.Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.Pour raccorder les composants respectifs, reportez-vous aux modes d’emploi qui les accompagnent.

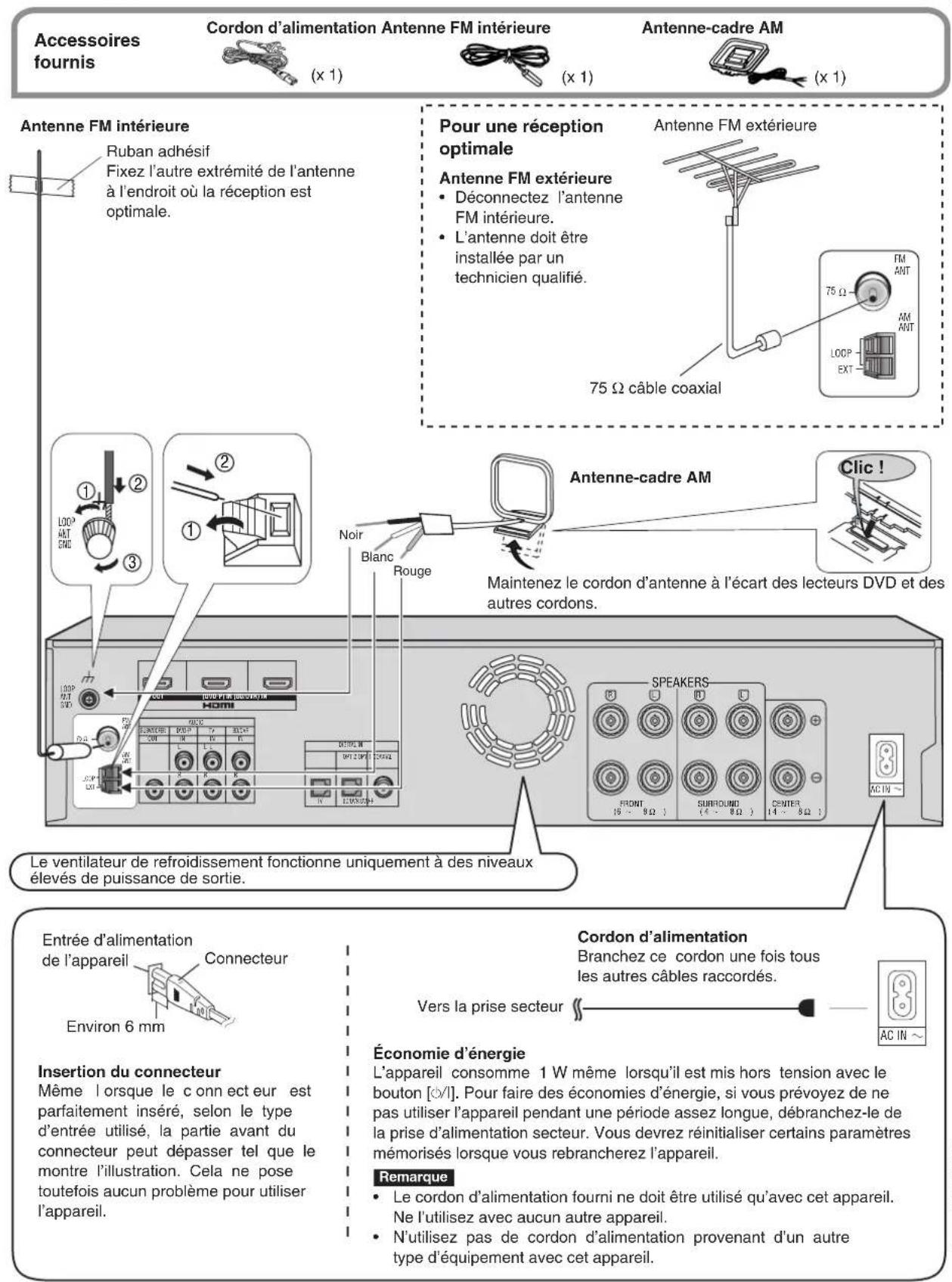

(x 1) (x 1) (x 1) ÉTAPE 3Branchement des antennes et du cordon d’alimentation AC IN~出力(D VD

AC IN Vers la prise secteur Cordon d’alimentation Branchez ce cordon une fois tous les autres câbles raccordés. Économie d’énergie L’appareil consomme 1 W même lorsqu’il est mis hors tension avec le bouton [8]. Pour faire des économies d’énergie, si vous prévoyez de ne pas utiliser l’appareil pendant une période assez longue, débranchez-le de la prise d’alimentation secteur. Vous devrez réinitialiser certains paramètres mémorisés lorsque vous rebrancherez l’appareil. Antenne FM intérieure Ruban adhésif Fixez l’autre extrémité de l’antenne à l’endroit où la réception est optimale. Antenne-cadre AM Noir RougeBlanc Clic ! Maintenez le cordon d’antenne à l’écart des lecteurs DVD et des autres cordons. Pour une réception optimale Antenne FM extérieure Déconnectez l’antenne FM intérieure. L’antenne doit être installée par un technicien qualifié.

Antenne FM extérieure 75 Ω câble coaxial Le cordon d’alimentation fourni ne doit être utilisé qu’avec cet appareil. Ne l’utilisez avec aucun autre appareil. N’utilisez pas de cordon d’alimentation provenant d’un autre type d’équipement avec cet appareil.

Accessoires fournis Cordon d’alimentation Antenne FM intérieure Antenne-cadre AM Branchement des antennes et du cordon d’alimentation Le ventilateur de refroidissement fonctionne uniquement à des niveaux élevés de puissance de sortie. Entrée d’alimentation de l’appareil Connecteur Environ 6 mm Insertion du connecteur Même l orsque le c onn ect eur est parfaitement inséré, selon le type d’entrée utilisé, la partie avant du connecteur peut dépasser tel que le montre l’illustration. Cela ne pose toutefois aucun problème pour utiliser l’appareil. Remarque Avant d’effectuer tout raccordement, mettez tous les composants hors tension.Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.Pour raccorder les composants respectifs, reportez-vous aux modes d’emploi qui les accompagnent.

ÉTAPE 4 Configuration automatique des enceintes La configuration automatique des enceintes (Auto speaker setup) permet d’obtenir facilement un environnement d’écoute satisfaisant grâce à l’utilisation du micro d’étalonnage pour détecter les signaux sonores. L’appareil procède d’abord à la configuration automatique des enceintes, puis contrôle et ajuste les paramètres suivants: Avant de procéder à la configuration Effectuez la configuration automatique des enceintes dans un environnement calme. Un fond sonore bruyant donnera des résultats peu satisfaisants. Positionnez le subwoofer et mettez le en marche.

Au cours des réglages, les enceintes émettent de puissantes tonalités d’essai, par conséquent veillez à éloigner les enfants de la pièce. INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER AUTO SPEAKER SETUP Configuration automatique des enceintes Vérifie quelle enceinte vous avez raccordée. Pour une configuration manuelle, “Taille des enceintes”, ➡ page 12.

DETECTION (Détection) DISTANCE (Distance) Vérifie la distance entre chacune des enceintes et l’aire d’écoute et ajuste le délai de chaque canal automatiquement.

FREQUENCY (Fréquence) Règle le répartiteur basse fréquence adapté pour chaque canal en fonction de la taille de l’enceinte. Pour une configuration manuelle, “Filtre” ➡ page 12. Le réglage se base sur la gamme de reproduction des graves des enceintes. Effectue toute correction supplémentaire concernant la réponse en fréquence.

LEVEL (Niveau) Vérifie et ajuste le niveau de chaque enceinte automatiquement.• Procédure pour la configuration automatique des enceintes Branchez le micro d’étalonnage sur le connecteur [SETUP MIC] situé sur le panneau avant. Le micro d’étalonnage est sensible à la chaleur. Ne l’exposez pas aux rayons du soleil et ne le placez pas sur le dessus de l’appareil. Positionnez le micro d’étalonnage. Placez-le sur une surface plane au niveau de l’aire d’écoute. Positionnez le micro d’étalonnage à la hauteur de vos oreilles.

Mettez l’appareil en marche. Appuyez sur . Le témoin de veille s’éteint lorsque vous mettez en marche l’appareil.•

Remarque Micro d’étalonnage (fournie)

Appuyez de manière continue sur

Le témoin [AUTO SPEAKER SETUP] (Configuration automatique des enceintes) commence à clignoter. “AUTO SETUP” (Configuration automatique) apparaît sur l’afficheur. b) L’appareil vérifie que vous avez correctement branché le micro d’étalonnage. c) La configuration automatique démarre les étapes d’étalonnage : “STEP 1”, “STEP 2”, et “STEP 3” ci-après. STEP 1 (DETECTION/DISTANCE) STEP 2 (FREQUENCY) STEP 3 (LEVEL) Pour information Chaque enceinte émet de puissantes tonalités d’essai au cours de la configuration. Au cours de la procédure de configuration, le fonctionnement peut être interrompu lorsqu’un message d’erreur apparaît sur l’afficheur. Se référer ci-dessous en cas de problème.

AUTO SETUP Pour annuler au cours des réglages Appuyez sur n’importe quel bouton de l’appareil ou de la télécommande. “CANCELED” (ANNULÉ) apparaît sur l’afficheur. AUTO SPEAKER SETUP AUTO SPEAKER SETUP Des erreurs peuvent se produire au cours de la configuration automatique des enceintes. Dans ce cas, les messages clignoteront ou défileront sur l’afficheur, selon la situation. Appuyez sur n’importe quel bouton de l’appareil ou de la télécommande pour interrompre la configuration. Après un dépannage, appuyez et maintenez le bouton pour recommencer la procédure de configuration. AUTO SETUP La configuration automatique des enceintes peut produire un résultat peu satisfaisant avec certains réglages ou certaines configurations des enceintes. La configuration automatique des enceintes ne pourra pas démarrer si vous avez coupé le son des enceintes. Rétablissez le son (➡ page 19). La procédure de configuration automatique des enceintes ne démarrera pas si vous avez branché un casque. Débranchez tout casque d’écoute. La fonction VIERA Link “HDAVI Control

” (➡ page 7) est désactivée au cours de la configuration automatique des enceintes.

Terminez la configuration automatique des enceintes.

Commencez la configuration automatique des enceintes.

Guide de dépannage pour la configuration automatique des enceintes Message Solutions Pages “INSERT MIC” La micro d’étalonnage n’est pas détecté. Insérez correctement le micro.• 10

Une des enceintes surround n’a pas été détectée. Vérifiez vos branchements.• 6

Vérifiez les raccordements des enceintes avant (L) et (R).• 6 MUSIC MOVIESFC -EFFECT C.FOCUS -LEVEL TEST

“COMPLETE” (TERMINÉ) apparaît sur l’afficheur et tous les étalonnages sont sauvegardés. Le témoin [AUTO SPEAKER SETUP] (Configuration automatique des enceintes) s’allume. Pour sortir, appuyez et maintenez . Débranchez le du micro d’étalonnage.

AUTO SETUP Remarque ÉTAPE 4Configuration automatique des enceintes

Effectuez à nouveau la configuration automatique des enceintes si vous avez changé les enceintes, les avez déplacées, ou si vous avez modifié votre environnement d’écoute. Si la sortie des enceintes ne vous semble pas satisfaisante, réinitialisez tous les réglages de la configuration automatique des enceintes et changez les manuellement. Consultez les section “Configuration Automatique” (➡ page 13). L’étalonnage va permettre d’obtenir un résultat optimal pour la fonctions “DISTANCE”. En conséquence , vous ne pourrez pas effectuer les réglages manuellement. Vous pourrez régler les fonctions “SPK SIZE” et “FILTER FRQ” même après l’execution de la configuration automatique des enceintes (➡ page 12).

Remarque Avant d’effectuer tout raccordement, mettez tous les composants hors tension. Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément. Pour raccorder les composants respectifs, reportez-vous aux modes d’emploi qui les accompagnent.

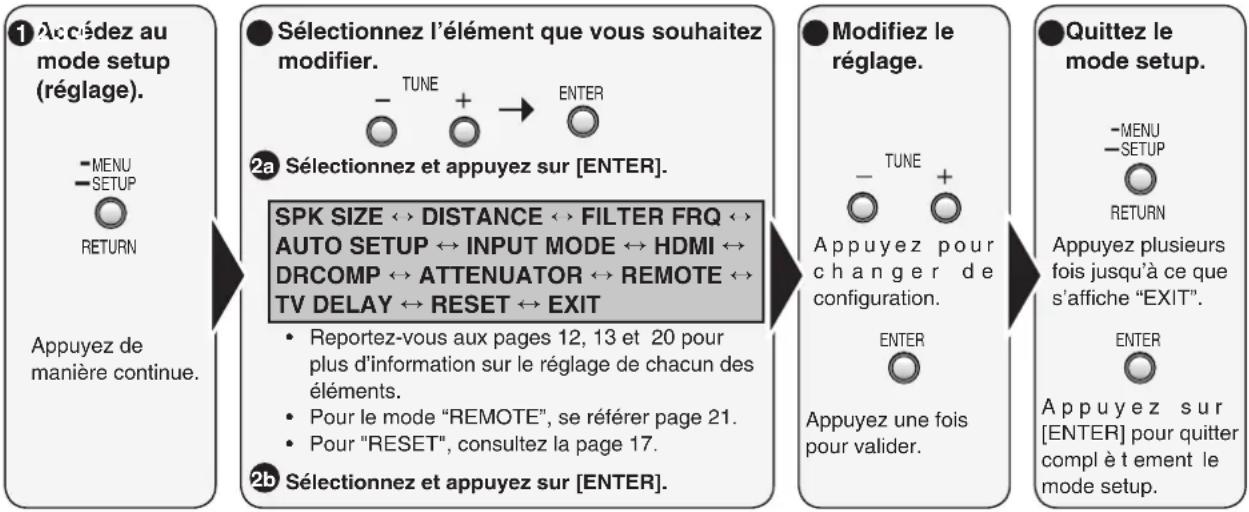

Réglages Changez les réglages pour adapter votre matériel à l’environnement dans lequel vous l’utilisez. Avant de procéder à des modifications, lisez les descriptions des réglages, notez les réglages d’usine et les plages de réglage, et référez-vous au mode d’emploi du matériel.

Répétez l’opération pour chaque canal d’enceinte Réglez la taille pour qu’elle corresponde à celle des enceintes.

LARGE (Grand): Enceintes pouvant reproduire une gamme sonore étendue, en dessous de 20 Hz. SMALL (petit): Enceintes ne pouvant pas reproduire correctement la gamme de graves (suffisant pour la plupart des enceintes utilisées avec un caisson de basse (subwoofer). NONE (Aucun): Enceintes non raccordées (centre ou d’ambiance (surround)). Les réglages d’usine sont: LR (avant), C (centre), et S (surround - ambiance): SMALL (Petit) Pour SUBW (subwoofer – caisson de basse), sélectionnez YES (Oui) (réglage d’usine) si vous avez raccordé un caisson de basse, ou NO (Non) si ce n’est pas le cas. Taille des enceintes Le filtre s’applique à toutes les enceintes que vous avez configurées en “SMALL”. Pour des enceintes de petite dimension dont les graves vous semblent insuffisantes, augmentez le niveau de coupure afin d’accroître la sortie du caisson de basse (subwoofer). (Il se peut aussi que vous deviez changer les réglages du filtre de votre caisson de basse.) Les réglages sont les suivants : 80 Hz, 100 Hz (réglage d’usine), 120 Hz, 150 Hz, et 200 Hz. Modifiez le niveau de coupure pour la sortie des graves par les enceintes avant.

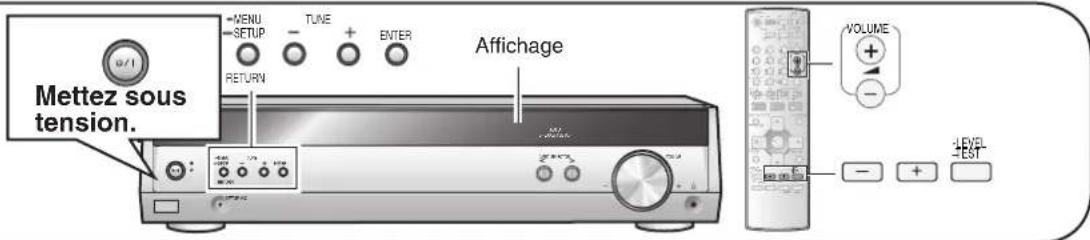

Filtre Modifiez la distance de sorte que le son émanant de chacune des enceintes (à l’exception du caisson de basse (subwoofer) vous parvienne simultanément. Vous pouvez choisir des distances comprises entre 1,0 et 10,0 mètres. Les réglages d’usine sont: 3,0 m (mètres) 3,0 m (mètres) 1,5 m (mètres) LR (avant): C (centre): S (surround): Saisissez la distance qui sépare respectivement les enceintes avant, centrale et surround (ambiance) de la position d’écoute.

Distance Répétez l’opération pour chaque canal d’enceinte

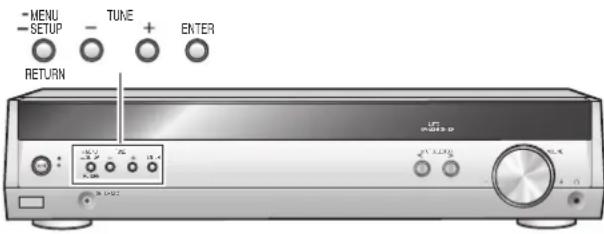

2a 2b Accédez au mode setup (réglage). Sélectionnez l’élément que vous souhaitez modifier. TUNE ENTER

Reportez-vous aux pages 12, 13 et 20 pour plus d’information sur le réglage de chacun des éléments. Pour le mode “REMOTE”, se référer page 21. Pour "RESET", consultez la page 17.

Sélectionnez et appuyez sur [ENTER]. Modifiez le réglage. ENTER TUNE Quittez le mode setup. Appuyez plusieurs fois jusqu’à ce que s’affiche “EXIT”. Appuyez de manière continue.

A p p u y e z s u r [ENTER] pour quitter compl è t ement le mode setup. A p p u y e z p o u r c h a n g e r d e configuration. Appuyez une fois pour valider. L’étalonnage effectué par la configuration automatique des enceintes va permettre d’obtenir un résultat optimal pour la fonctions “DISTANCE”. En conséquence , vous ne pourrez pas effectuer les réglages manuellement. Remarque Réglages

Sélectionnez et appuyez sur [ENTER]. SA-HR50 (RQTV0257-2D).indb 56 1/25/2008 2:06:13 PMRQTV0257

CTRL Pour réduire la consommation électrique en mode veille.Choix pour désactiver la commande VIERA Link “HDAVI Control ” (➡ page 7).

2a 2bSélection du mode veilleOFF: Consommation électrique en mode veille réduite (environ 0,35 W).Les signaux de l’appareil DVD ne peuvent pas être transmis au téléviseur par la connexion HDMI lorsque l’appareil est en veille (➡ page 7).La commande VIERA Link “HDAVI Control” (➡ page 7) ne fonctionne pas lorsque l’appareil est en veille. ON: Consommation électrique normale en mode veille (configuration d’usine)

Commandes VIERA Link “HDAVI Control”OFF: La commande VIERA Link “HDAVI Control” est désactivéeON: La commande VIERA Link “HDAVI Control” est activée (configuration d’usine)Émettez le signal. Ajustez le volume principal.Sélectionnez le canal d’enceinte.Ajustez le niveau. Arrêtez le signal de test. -LEVEL TEST VOLUME -LEVEL TEST C +4dB -LEVEL TEST Appuyez de manière continue.Appuyez de manière continue.Répétez l’opération pour chaque canal d’enceinte Réglage du niveau de sortie d’enceinte Vous pouvez ajuster les canaux C (centre), RS (surround droit) et LS (surround gauche) sur une plage de -10 dB à +10 dB, 0 dB correspondant au niveau des enceintes avant. Ajustez la sortie des enceintes centrale et surround de sorte qu’elle semble au même niveau que celle des enceintes avant. Pour le canal SUBW (subwoofer/caisson de basse), vous pouvez sélectionner “SUBW OFF” pour couper la sortie, “SUBW MIN” pour la sortie minimale, un niveau de 1 à 19, ou “SUBW MAX” pour la sortie maximale. Ajustez la sortie du caisson de basse (subwoofer) de sorte qu’elle soit équilibrée par rapport à celle des enceintes avant.

YES: Réinitialisez tous les réglages de la configuration automatique des enceintesNO: Pour annuler (Configuration d’usine) Réinitialisez les réglages effectués par la configuration automatique des enceintes.

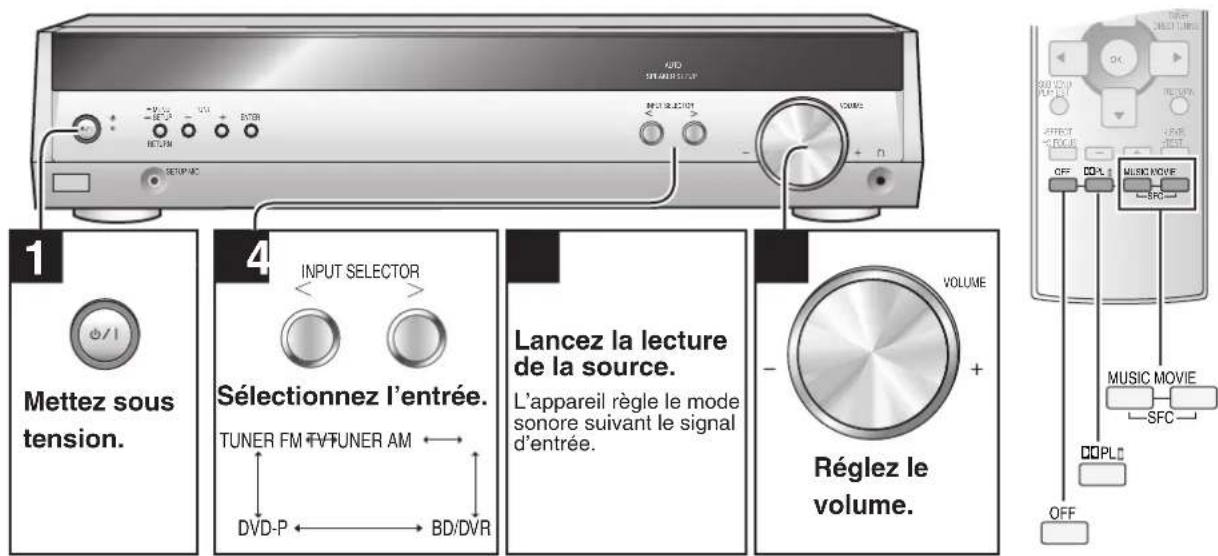

SFC %PL OFF AUTO SPEAKER SETUP Commandes de baseCommandes de baseMettez sous tension.Sélectionnez l’entrée.Lancez la lecture de la source. L’appareil règle le mode sonore suivant le signal d’entrée. Réglez le volume. %PL MOVIE Utilisez ce mode pour faire la lecture des films enregistrés en Dolby Surround. MUSIC Ajoute des effets d'ambiance (surround) aux sources stéréo. PANORAMA Le son est encore plus étendu, pour vous donner l'impression d'être entouré de musique. LIVE Crée l'impression d'être tout près de la scène lors d'une performance "live", et adoucit les voix. POP/ROCK Pour les genres de musique énergiques, tels que le pop et le rock. VOCAL Pour ajouter de l'éclat aux voix. JAZZ Reproduit l'atmosphère excitante et intime d'un club jazz. DANCE Pour la musique de danse et autres sons à rythme rapide. PARTY Ce mode utilise les enceintes avant et surround de sorte que vous entendiez le son en stéréo quelle que soit la direction vers laquelle vous êtes orienté. DRAMA Pour les pièces de théâtre et autres émissions où le dialogue est un élément important. ACTION Pour les films d'action et autres émissions où l'effet sonore est un élément important. SPORTS Pour vous donner l'impression d'être dans un stade. MUSICAL Pour les comédies musicales et autres émissions où la musique est un élément important. GAME Rendez vos jeux plus percutants. MONO Pour le son monaural. Ajouter des effets surround aux sources stéréo Utilisation de Dolby Pro Logic ΙΙ Le processeur Dolby Pro Logic ΙΙ ne fonctionne pas uniquement avec les sources enregistrées en Dolby Surround, mais également avec toute source stéréo. Utilisation de la Commande de champ sonore (SFC: Sound Field Control) Ces modes SFC ajoutent de la présence et de l’étendue au son des sources PCM ou stéréo analogiques, pour vous permettre de vivre une expérience sonore plus riche. Appuyez pour sélectionner un mode des tableaux à droite. Pour annuler, appuyez sur [OFF]. Vous pouvez modifier le niveau des enceintes pour le mode SFC. (➡ page 19)

%PL MUSIC MOVIE Remarque Les modes Dolby Pro Logic ΙΙ et SFC restent actifs jusqu’à vous désactiviez le mode. Lorsque l’entrée est en PCM avec une fréquence d’échantillonnage de 96 kHz ou 88,2 kHz, il n’est pas possible d’ajouter des effets avec le mode Dolby Pro Logic ΙΙ ou SFC. Lorsque l’entrée est en Dolby Digital ou DTS, vous pouvez utiliser le mode SFC.

Appuyez sur pour sélectionner un mode du tableau à droite. Pour annuler, appuyez sur [OFF]. Vous pouvez effectuer des réglages fins du son surround en mode MUSIC ou PANORAMA. (➡ page 18)

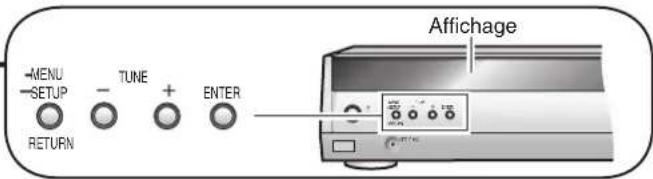

Fonctions du MENU Fonctions du MENU Voici un résumé des commandes que vous pouvez effectuer en mode MENU.

ENTERENTERENTERENTER MENU RETURNSETUP kHz kHz Menu principal Sous-menu 1 Sous-menu 2 Quitter Appuyez plusieurs fois jusqu’à ce que s’affiche “EXIT”. Appuyez sur [ENTER] pour quitter complètement le mode menu. INPUT SELECTOR TUNE MENU RETURN SETUP SETUP MIC VOLUME ENTER TUNE MENU RETURN SETUP ENTER Appuyez une fois sur [-MENU].La radio ➡ page 16Ajuster les graves ➡ page 18Ajuster les aigus ➡ page 18Vous pouvez ajuster la balance des enceintes avant ➡ page 18Atténuez l’éclairage de l’afficheur pour mieux voir l’écran dans une pièce sombre ➡ page 19La minuterie d’arrêt différé SLEEP peut mettre l’appareil hors tension au bout d’une durée spécifiée ➡ page 19Appuyez plusieurs fois jusqu’à ce que s’affiche “EXIT”. Appuyez sur [ENTER] pour quitter complètement le mode menu.(TUNER FM uniquement)(TUNER AM uniquement)Affichage(TUNER FM uniquement)(TUNER AM uniquement)

1. Appuyez sur [-MENU] pour sélectionner “TUNER”

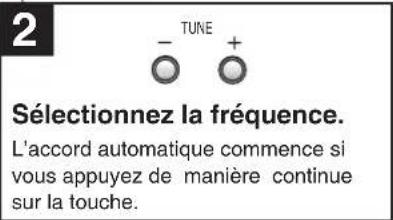

2. Appuyez sur [TUNE - ou +] pour sélectionner

“PRESET” ➡ [ENTER]. Sélectionnez “MANUAL” pour annuler.

3. Après avoir quitté le menu:

Appuyez sur [TUNE - ou +].

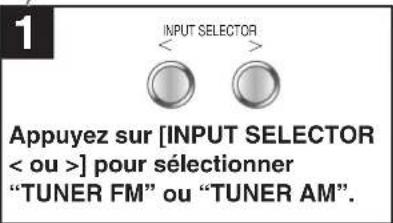

ENTER TUNE INPUT SELECTOR AUTO SPEAKER SETUP La radio Appuyez sur [INPUT SELECTOR < ou >] pour sélectionner “TUNER FM” ou “TUNER AM”. Sélectionnez la fréquence. L’accord automatique commence si vous appuyez de manière continue sur la touche. Accord direct Saisissez la fréquence de la station. Télécommande

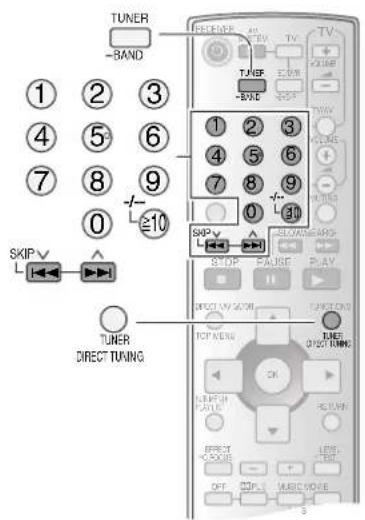

1. Appuyez sur [TUNER,

BAND] pour sélectionner “TUNER”.

2. Appuyez de manière continue sur [TUNER

BAND] pour sélectionner “TUNER FM” ou “TUNER AM”.

3. Appuyez sur [TUNER DIRECT TUNING].

4. Appuyez sur les touches numériques pour saisir

la fréquence. Ex.: Pour sélectionner 107,90 MHz, appuyez sur [1] → [0] → [7]

• [9] → [0] Si vous n’appuyez pas sur une touche pendant que le curseur clignote, l’affichage de la fréquence captée est rétabli. Si vous ne saisissez pas correctement la fréquence, “ERROR” s’affiche.

Mémorisation automatique Les stations FM que l’appareil peut capter sont mises en mémoire sur les canaux 1 à 30. Les stations AM que l’appareil peut capter sont mises en mémoire sur les canaux 21 à 30. (Si des stations FM ont été mises en mémoire sur ces canaux, elles seront alors remplacées). Appareil principal Préparatifs: Faites l’accord sur FM 87,50 MHz ou AM 522 kHz. Mise en mémoire manuelle Mise en mémoire des stations une à la fois. Préparatifs: Faites l’accord sur la station que vous désirez mettre en mémoire. Appareil principal

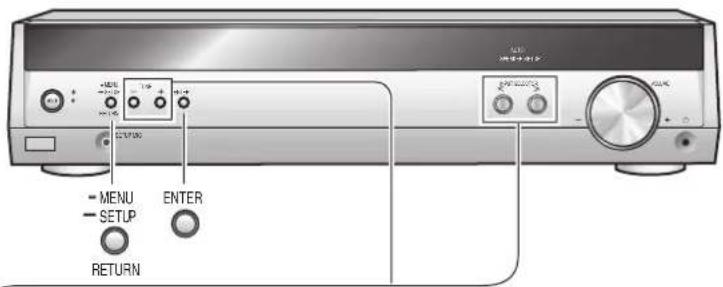

1. Appuyez sur [-MENU] pour sélectionner “TUNER”

2. Appuyez sur [TUNE - ou +] pour sélectionner un

canal ➡ [ENTER]. (“STORED” s’allume.) À titre de référence Vous pouvez également mettre en mémoire les stations FM en mode MONO. Sélection des canaux Télécommande

1. Appuyez sur [TUNER,

BAND] pour sélectionner “TUNER”.

2. Appuyez sur [SKIP

Appuyez sur les touches numériques. Pour les canaux 1 à 9, appuyez sur le numéro correspondant. Pour les canaux 10 et supérieurs, appuyez sur [

10, -/--], puis sur les deux chiffres. Ex.: Pour sélectionner le canal 21: [

10, -/--] → [2] → [1] Appareil principal La radio Modifiez la largeur de bande AM Si vous ne pouvez pas accorder la bonne fréquence AM, changez la largeur de bande pour qu’elle corresponde à votre région.

1. Appuyez sur [-MENU] pour sélectionner “TUNER” ➡ “AM STEP”.

2. Appuyez sur [TUNE - ou +] pour sélectionner “AM STEP 9 kHz” ou “AM STEP 10 kHz” ➡ [ENTER].

1. Appuyez sur [-MENU] pour sélectionner “TUNER”

2. Appuyez sur [TUNE - ou +] pour sélectionner

“START” ➡ [ENTER]. Sélectionnez “CANCEL” pour annuler. Le tuner présélectionne toutes les stations qu’il peut recevoir en canaux par ordre croissant. Pendant la mise en mémoire automatique, l’indicateur de mise en mémoire (M) clignote et les fréquences défilent. L’indicateur de mise en mémoire et les numéros de canal s’affichent pendant une seconde lorsqu’une station est mise en mémoire. La dernière station mise en mémoire s’affiche lorsque la mise en mémoire est terminée.

Vous pouvez améliorer la réception FM en commutant le tuner en mode monaural. Appareil principal

1. Appuyez sur [-MENU] pour sélectionner “TUNER”

2. Appuyez sur [TUNE - ou +] pour sélectionner

“MONO” ➡ [ENTER]. Sélectionnez “AUTO” pour annuler. Réduire le bruit excessif Pendant la réception FM stéréo Pendant la réception AM Lorsqu’il y a trop d’interférence sonore avec un programme diffusé en AM, essayez de changer de mode.

1. Appuyez sur [-MENU] pour sélectionner “TUNER”

2. Appuyez sur [TUNE - ou +] pour sélectionner

“MODE 1” or “MODE 2” ➡ [ENTER]. Appareil principal La radio/La fonction RESET (réinitialisation) Diffusions RDS Cet appareil peut afficher les données textuelles transmises par le système de radiodiffusion de données (RDS) disponible dans certaines zones. “RDS” s’allume lorsque l’appareil reçoit les signaux RDS. L’affichage RDS peut être indisponible si la réception est faible.

1. Appuyez sur [-MENU] pour sélectionner “TUNER”➡ “RDS DISP”.

2. Appuyez sur [TUNE - ou +] pour sélectionner “FREQUENCY”, “PS DISP” ou “PTY DISP”

➡ [ENTER]. FREQUENCY: Affichage de la fréquence PS DISP: Service de programme, nom de la station (réglage d’usine) PTY DISP: Type de programme Cet appareil ne dispose pas du système de diffusion d’urgence (EBS) qui s’accorde automatiquement en cas de diffusion de messages d’alerte. Appareil principal Remarque Affichage du type de programme (PTY) NEWS Nouvelles FINANCE Finance AFFAIRS Actualités CHILDREN Enfant INFO Information SOCIAL A Affaires sociales SPORT Sport RELIGION Religion EDUCATE Éducation PHONE IN Entrée téléphone DRAMA Théâtre TRAVEL Voyage CULTURE Culture LEISURE Loisirs SCIENCE Science JAZZ Musique Jazz VARIED Divers COUNTRY Musique Country POP M Musique Pop NATIONAL Musique nationale ROCK M Musique ROCK OLDIES Vieux succès M-O-R- M Musique grand public FOLK M Musique Folk LIGHT M Variétés classiques DOCUMENT Documentaire CLASSICS Grands classiques TEST Diffusion de test OTHER M Autres musiques ALARM Annonce d’alertes d’urgence WEATHER Informations météo INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER AUTO SPEAKER SETUP TUNE MENU RETURNSETUPENTER La fonction RESET (réinitialisation) Les réglages de fonctionnement de cet appareil retourneront aux réglages d’usine. Aucune des stations de radio mises en mémoire ne sera toutefois effacée.

1. Appuyez de manière continue sur [

SETUP] pour accéder au menu de réglages (setup).

2. Appuyez sur [TUNE - ou +] pour sélectionner “RESET” ➡ [ENTER].

3. Appuyez sur [TUNE +] pour sélectionner “RESET YES” (réinitialiser, oui) ➡ [ENTER].

Pour annuler, sélectionnez “RESET NO” (réinitialiser, non).

Champ sonore Champ sonore Ajuster la tonalité Vous pouvez ajuster le niveau des graves et des aigus.

1. Utilisez les menus pour sélectionner “BASS”

Fonctions du MENU en page 15.

2. Appuyez sur [-] ou [+] pour ajuster la tonalité.

Les signaux d’entrée doivent être soit analogiques, soit PCM, et Dolby Pro Logic ΙΙ et SFC doivent être désactivés (➡ page 14). Balance Vous pouvez ajuster la balance des enceintes avant.

1. Utilisez les menus pour sélectionner “BALANCE”.

Fonctions du MENU en page 15.

2. Appuyez sur [-] ou [+] pour ajuster la balance.

INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER TUNE MENU RETURNSETUPENTER AUTO SPEAKER SETUP Vous pouvez ajuster l’effet des modes Dolby Pro Logic ΙΙ MUSIC et PANORAMA (➡ page 14). Ce réglage vous aide à créer une image sonore plus naturelle pendant l’écoute de la musique. Déplacez la sortie du son vers les enceintes avant pour améliorer l’image sonore d’ensemble à l’avant, ou ajoutez du son à l’enceinte centrale pour corriger l’image centrale. Vous pouvez choisir un niveau de 0 (enceinte centrale dominante) à 7 (son central diffus). Le réglage d’usine est 3.

C.FOCUS] pour sélectionner “C-WDTH”.

2. Appuyez sur [-] ou [+] pour ajuster l’effet.

Télécommande Commande de dimension “DIMEN” Vous pouvez ajuster l’effet des modes Dolby Pro Logic ΙΙ MUSIC et PANORAMA (➡ page 14). Cela vous permet de compenser pour les différences de niveau de sortie entre les enceintes avant et surround. Vous pouvez choisir un niveau de -3 à +3: Haussez le niveau pour déplacer le son vers les enceintes avant, abaissez-le pour déplacer le son vers les enceintes d’ambiance (surround). Le réglage d’usine est 0.

C.FOCUS] pour sélectionner “DIMEN”.

2. Appuyez sur [-] ou [+] pour ajuster l’effet.

Télécommande Commande de largeur centrale “C-WDTH” Appareil principal Appareil principal Focalisation centrale Disque sur lequel les dialogues sont enregistrés sur le canal central. Vous pouvez faire en sorte que le son de l’enceinte centrale semble provenir directement du téléviseur. Télécommande Appuyez de manière continue sur [-EFFECT,

C.FOCUS]. “C.FOCUS” s’allume. Le réglage d’usine est Off (désactivé). Vous ne pouvez pas l’utiliser lorsque le mode sonore est STÉRÉO.

Régler la fonction SFC Vous pouvez ajuster le champ sonore en réglant le niveau des enceintes. Ce réglage peut être effectué pour chaque mode SFC (➡ page 14).

TEST] pour sélectionner le canal d’enceinte. À chaque pression sur la touche:

2. Appuyez sur [-] ou [+] pour ajuster le niveau.

C, RS, et LS: -10 dB à +10 dB SUBW: OFF (désactivé) ↔ MIN ↔ 1 - 19 ↔ MAX Télécommande MUSIC MOVIE SFC

-EFFECT C.FOCUS-LEVEL TEST

-LEVEL TEST Atténuateur Atténuez l’éclairage de l’afficheur pour mieux voir l’écran du téléviseur dans une pièce sombre.

1. Utilisez les menus pour sélectionner “DIMMER”.

Fonctions du MENU en page 15.

2. Appuyez sur [-] ou [+] pour sélectionner le niveau

(1, 2, ou 3) ou OFF. Minuterie d’arrêt différé La minuterie d’arrêt différé SLEEP peut mettre l’appareil hors tension au bout d’une durée spécifiée. Elle ne commande aucun autre composant.

1. Utilisez les menus pour sélectionner “SLEEP”.

Fonctions du MENU en page 15.

2. Appuyez sur [-] ou [+] pour sélectionner le temps

(en minutes). L’affichage change comme suit:

SLEEP OFF ↔ SLEEP 30 ↔ SLEEP 60 ↔ SLEEP 90 ↔

SLEEP 120 Pour vérifier le réglage

1. Appuyez sur [-MENU] pour accéder au menu principal.

2. Appuyez sur [TUNE - or +] pour sélectionner “SLEEP”.

Le temps restant apparaît. Modifiez le réglage Reprenez la procédure depuis le début. Mise en sourdine Appuyez sur [MUTING]. Pour annuler Appuyez à nouveau sur [MUTING]. La coupure du son s’annule également si vous réglez le volume en cours de fonctionnement ou si vous mettez l’appareil en veille. Télécommande Autres fonctions

Autres réglages/Guide d’utilisation de la télécommande Autres réglages INPUT SELECTOR TUNE MENU RETURNSETUPSETUP MICVOLUMEENTER AUTO SPEAKER SETUP TUNE MENU RETURN SETUP ENTER Description des réglages INPUT MODE (Mode d’entrée) L’appareil détecte automatiquement le type d’entrée, numérique ou analogique, mais vous pouvez corriger ce mode d’entrée. AUTO: L’appareil détecte automatiquement le type d’entrée, numérique ou analogique. ANALOG (Analogique): Sélectionnez pour que l’appareil accepte l’entrée analogique. DIG (Numérique): Sélectionnez pour que l’appareil accepte l’entrée numérique. PCMFIX

: Sélectionnez pour que l’entrée se fasse en PCM.

DRCOMP (Compression de la gamme dynamique) Modifiez ce réglage pour faire l’écoute, à volume réduit (en fin de soirée par exemple), d’un programme enregistré en Dolby Digital, tout en maintenant la netteté audio. Ce mode réduit le niveau de crête des scènes bruyantes, sans affecter le champ sonore. OFF (Désactivé): La lecture du programme se fait avec la gamme dynamique d’origine (réglages d’usine). STANDARD: Le niveau recommandé par le fabricant du programme pour l’écoute à domicile. MAX: La compression maximale admise (recommandée pour l’écoute en fin de soirée).

ATTENUATOR (Atténuateur A/D) Activez l’atténuateur A/D si “OVERFLOW” s’allume souvent lorsque vous utilisez l’entrée analogique 2 canaux.

Modification des réglages

1. Appuyez de manière continue sur [

SETUP] pour accéder au menu setup.

2. Appuyez sur [TUNE - ou +] pour sélectionner l’élément que

vous souhaitez modifier ➡ [ENTER].

3. Modifiez les réglages.

INPUT MODE (Mode d’entrée)

1. Appuyez sur [TUNE - ou +] pour sélectionner “TV”, “DVR”

2. Appuyez sur [TUNE - ou +] pour modifier le réglage.

L’affichage change comme suit:

AUTO ↔ ANALOG ↔ DIG ↔ PCMFIX

DRCOMP Appuyez sur [TUNE - ou +] pour sélectionner “OFF”, “STANDARD” ou “MAX”. ATTENUATOR Appuyez sur [TUNE - ou +] pour sélectionner “OFF” ou “ON”. TV DELAY Appuyez sur [TUNE - ou +] pour sélectionner “OFF” ou “ON”.

4. Appuyez sur [RETURN] plusieurs fois jusqu’à ce que

Dans de rares cas, l’appareil peut rencontrer des problèmes pour reconnaître les signaux PCM, ce qui peut couper le début des morceaux. Le cas échéant, sélectionnez “PCMFIX”. En mode DTS, il se peut que l’appareil ne reconnaisse pas du tout les signaux. Le cas échéant, activez le mode DTSFIX (correction DTS). Pour activer le mode DTSFIX (correction DTS): Appuyez de manière continue sur [-MENU] et [ENTER] en même temps. “DTS” s’allume. Pour annuler le mode DTSFIX: Appuyez de manière continue sur [-MENU] et [ENTER] en même temps. Le mode s’annule lorsque le mode d’entrée est réglé sur AUTO ou lorsque l’appareil est éteint. Lorsqu’un des modes FIX est activé, l’appareil ne peut pas traiter d’autres types de signaux. Il peut en résulter du bruit à la sortie. Le cas échéant, sélectionnez un mode d’entrée autre que PCMFIX, ou annulez le mode DTSFIX.

Guide d’utilisation de la télécommande Cette télécommande peut s’utiliser avec des téléviseurs, lecteurs et enregistreurs DVD Panasonic. Notez qu’elle ne peut pas commander certains appareils, et que sur certains autres les commandes ne sont pas toutes disponibles. Avant d’utiliser un lecteur ou enregistreur DVD Panasonic Enregistreur DVD Changez le code de la télécommande pour qu’elle corresponde au mode télécommande de l’enregistreur DVD.

1. Vérifiez le mode télécommande de l’enregistreur DVD.

2. Pendant environ une seconde, appuyez simultanément sur les touches [OK] et les touches ([1], [2] ou [3]) (les mêmes que pour le mode télécommande de l’enregistreur DVD). Le réglage d’usine est [1]. Lecteur DVD Changez le code de télécommande afin de pouvoir commander un lecteur DVD. Pendant environ une seconde, appuyez de manière continue sur la touche [OK] et sur la touche [4]. TV DELAY (TV différée) Vous pouvez retarder la sortie audio si vous remarquez une asynchronie entre le son et les images.

5. Appuyez sur .6. Tout en appuyant sur , appuyez sur la touche et et maintenez-la enfoncée pendant environ 2 secondes.Guide d’utilisation de la télécommande MENU ME NU ME N U

Guide d’utilisation de la télécommande Regarder des DVD/la TV Mettez sous tensionAllumez le téléviseur et sélectionnez l’entréeMettez le lecteur sous tension et lancez la lectureMettez hors tension Commande du lecteur DVD ou de l’enregistreur DVD Affichez les menus du disqueAffichez les menus du disqueAffichez les menus du lecteurS é l e c t i o n n e z et validez des options de menuLancez la lecture depuis l’élément sélectionnéSautez des éléments pendant la lectureCherchez sur le disqueEffacez des menus ou retournez aux précédentsLancez la lecture au ralentiPour afficher image par imageArrêtez la lectureFaites une pau s e de lecture Commande du téléviseur Sélectionnez les canaux directementRéglez le volume Changer le code de la télécommande Changez le code si vous remarquez que la télécommande contrôle également involontairement d’autres appareils Panasonic.Procédez comme suit pour définir un même code pour la télécommande et l’appareil.Modifier le mode de l’appareil principal1. Accédez au menu SETUP (réglages). Appuyez et maintenez .2. Sélectionnez et appuyez sur [ENTER].3. Sélectionnez et appuyez sur [ENTER].4. Appuyez plusieurs fois sur [-MENU, –SETUP, RETURN] pour sélectionner “EXIT” puis appuyez sur [ENTER].Changer le code de la télécommandePour rétablir le code sur “1”Sur l’appareil principal : à l’étape 3, sélectionnez “1”.Sur la télécommande : Au cours de l’étape 6, appuyez sur [OK], et appuyez et maintenez simultanément la touche [1] pendant environ 2 secondes.

Guide de dépannage Guide de dépannage Avant de contacter le service après-vente, vérifiez les points ci-dessous. Si vous ne parvenez pas à résoudre votre problème ou si celui-ci n’est pas indiqué dans cette liste, contactez votre revendeur. ■ Problèmes communs Pages Pas d’alimentation.Assurez-vous que le cordon d’alimentation est branché.• 9Pas de son. Augmentez le volume.Vérifiez les raccordements des enceintes et des autres composants.Sélectionnez la bonne source.Assurez-vous que l’appareil peut décoder ces signaux numériques.Désactivez les modes PCMFIX ou DTSFIX.Une décharge électrostatique (ESD) peut provoquer une interruption du son. Dans ce cas, éteignez puis rallumez l’appareil.

L’affichage est atténué.Vérifiez le niveau de l’atténuateur.Une décharge électrostatique (ESD) peut provoquer une atténuation de l’affichage. Dans ce cas, éteignez puis rallumez l’appareil.

“OVERLOAD”, “F70”, ou “F76” apparaît sur l’afficheur.Mettez l’appareil hors tension, débranchez le cordon d’alimentation et informez-vous auprès du revendeur.

“FAN LOCK” apparaît sur l’afficheur Retirez l’objet obstruant le ventilateur.• – ■ Modes sonores Aucun son n’est émis par l’enceinte centrale, par les enceintes d’ambiance (surround) et par le caisson de basse (subwoofer).La source est peut-être stéréo. Utilisez Dolby Pro Logic ΙΙ ou SFC.• Le son est interrompu par des bruits de tic-tac. Les câbles des enceintes sont peut-être en contact. Vérifiez tous les raccordements des enceintes.

Je n’arrive pas à utiliser le mode Dolby Pro Logic ΙΙ ou SFC.Il n’est pas possible d’utiliser le mode Dolby Pro Logic ΙΙ ou SFC lorsque l’entrée est en PCM avec une fréquence d’échantillonnage de 96 kHz ou 88,2 kHz.

■ Radio Impossible de régler les fréquences sur la radio, ou il y a beaucoup de bruit et d’interférence. Raccordez une antenne adéquate. (Il se peut que vous deviez installer une antenne extérieure ou une antenne intérieure plus puissante.)Ajustez la position de l’antenne FM ou AM.Réduisez les aigus.Mettez hors tension tout téléviseur, magnétoscope ou lecteur DVD se trouvant à proximité de cet appareil.Éloignez l’antenne des autres câbles, fils et appareils.Essayez de changer le mode sonore ou de désactiver les modes.

Il y a beaucoup de bruit pendant l’écoute en AM.Essayez de changer le mode BEAT PROOF.• 15, 17Impossible de régler la bonne fréquence en AM.Modifiez la largeur de bande.• 15, 16 ■ HDMI Lorsque vous utilisez une connexion HDMI, le son est coupé pendant les premières secondes.Si vous souhaitez lire un chapitre d’ un DVD :- Changez le réglage de la sortie audio du lecteur ou de l’enregistreur DVD, basculez de “Bitstream” à “PCM”. (les sources 6.1 canaux seront toutefois lues en tant que 5.1 canaux.)- Sélectionnez “PCMFIX” tel qu’expliqué dans la section “INPUT MODE” lorsque vous écoutez des sources à 2 canaux.

“U 70-1-1” apparaît sur l’afficheur L’appareil raccordé au moyen du câble HDMI n’est pas compatible avec la technologie de protection du copyright de l’ampli-tuner.

“U 70-1-2” apparaît sur l’afficheur L’appareil a reçu un signal pour un format d’image qui n’est pas compatible avec une connexion HDMI. Vérifiez la configuration de l’appareil raccordé.

“U 70-3” apparaît sur l’afficheur Si vous remarquez un incident inhabituel lors de l’utilisation de la connexion HDMI : Consultez votre revendeur si le signe demeure sur l’afficheur après avoir effectué les étapes ci-dessous.- Éteignez puis allumez l’appareil raccordé.- Retirez le câble HDMI puis réinsérez-le.- Réduisez le nombre d’appareils raccordés en série au connecteur HDMI si vous avez plus de 2 appareils.

L’appareil ne fonctionne pas correctement.L’appareil ne fonctionnera pas correctement si vous n’avez pas branché les bons cordons sur les connecteurs d’entrée et de sortie HDMI. Éteignez l’appareil, débranchez le cordon d’alimentation et effectuez à nouveau les raccordements.

La commande VIERA Link “HDAVI Control ” ne fonctionne pas correctement.Raccordez votre appareil sur votre TV (VIERA) à l’aide du câble HDMI, allumez la TV, débranchez le cordon d’alimentation de l’appareil, puis insérez-le à nouveau dans une prise électrique.

■ Télécommande La télécommande ne fonctionne pas.Remplacez les batteries si elles sont usées.• 2D’autres appareils fonctionnent avec la télécommande.Changez le code de la télécommande de cet appareil sur “REMOTE 2”.• 21

SA-HR50 (RQTV0257-2D).indb 66 1/25/2008 2:06:59 PM66 67 RQTV0257 FRANÇAIS Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques) Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire. Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale. Utilisateurs professionnels de l’Union européenne Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur. Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre. Informations concernant la directive DEEE Entretien/Informations concernant la directive DEEE Entretien Si les surfaces sont sales Pour nettoyer cet appareil, essuyez-le avec un chiffon doux et sec. N’utilisez jamais d’alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil. Avant d’utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l’accompagnent.
