Type de produit	Station d'enregistrement vidéo réseau (NVR)
Marque	AXIS
Modèle	Camera Station S2024
Dimensions (H x L x P)	44 x 438 x 538 mm
Poids	10 kg
Alimentation secteur	100-240 V CA, 50/60 Hz, max. 500 W
Puissance PoE dédiée	277 W
Batterie RTC	Lithium CR2032 3 V, durée de vie min. 5 ans
Nombre de ports PoE	24 (RJ45)
Connecteurs réseau	2 x RJ45 (U1, U2), 2 x SFP (SFP1, SFP2)
Connecteurs USB	2 x USB 2.0 (avant), 2 x USB 3.0 (arrière)
Connecteurs vidéo	1 x VGA, 1 x HDMI (avec sortie audio)
Connecteur eSATA	Oui
Voyants	Alimentation (vert), activité disque (orange clignotant), état PoE (rouge fixe)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 65 °C
Humidité de fonctionnement	10 à 90 % (sans condensation)
Système d'exploitation	Windows (avec AXIS Camera Station)
Fonctions principales	Enregistrement et visualisation vidéo, gestion de caméras réseau, commutateur PoE intégré, montage en rack
Sécurité	Installation par professionnel habilité, ne pas réparer soi-même
Entretien et nettoyage	Chiffon propre imbibé d'eau pure, pas de produits chimiques
Pièces détachées et réparabilité	Batterie CR2032 remplaçable par support technique ; utiliser accessoires d'origine
Contenu de l'emballage	Appareil, câble d'alimentation, supports de montage en rack, guide d'installation

FOIRE AUX QUESTIONS - Camera Station S2024 AXIS

Comment installer l'AXIS Camera Station S2024 ?

L'installation doit être réalisée par un professionnel habilité. Suivez le guide d'installation fourni : déballez l'appareil, montez les adaptateurs de rack, branchez les câbles (alimentation, réseau, caméras), puis configurez le logiciel via l'assistant GetStarted.

Quels types de caméras sont compatibles avec le S2024 ?

L'appareil prend en charge les caméras réseau AXIS et les encodeurs vidéo connectés au réseau local ou étendu. Les caméras doivent être alimentées en PoE via les ports dédiés (jusqu'à 24).

Comment accéder au commutateur PoE intégré ?

Depuis le bureau, ouvrez l'application Ge Starter, puis sélectionnez l'onglet 'Information et support'. Connectez-vous avec le nom d'utilisateur 'admin' et le mot de passe 'system'. Changez immédiatement le mot de passe pour des raisons de sécurité.

Que faire en cas de panne ou de dysfonctionnement ?

Ne tentez pas de réparer vous-même l'appareil. Contactez le support technique AXIS via www.axis.com/techsup ou votre revendeur. Pour le remplacement de la batterie RTC, adressez-vous au support.

Comment nettoyer l'appareil ?

Utilisez un chiffon propre imbibé d'eau pure. N'utilisez pas de produits chimiques, de substances caustiques ou de nettoyeurs pressurisés. Assurez-vous que l'appareil est débranché avant tout nettoyage.

Quelle est la durée de vie de la batterie interne et comment la remplacer ?

La batterie au lithium CR2032 a une durée de vie minimale de cinq ans. Son remplacement doit être effectué par le support technique AXIS pour éviter tout risque d'explosion. Utilisez uniquement une batterie identique ou recommandée.

Puis-je utiliser des accessoires non fournis par Axis ?

Utilisez uniquement des accessoires conformes aux caractéristiques techniques du produit, qu'ils soient fournis par Axis ou par un tiers. Pour les pièces de rechange, commandez-les auprès d'Axis.

Comment mettre à jour le logiciel de l'appareil ?

Vérifiez les mises à jour sur le site www.axis.com/techsup. Téléchargez la version appropriée et suivez les instructions du manuel d'utilisation ou de l'aide intégrée.

Quelles sont les conditions de température et d'humidité recommandées ?

En fonctionnement : 0 °C à 40 °C avec une humidité relative de 10 à 90 % (sans condensation). En stockage : -40 °C à 65 °C avec une humidité de 5 à 95 %. Placez l'appareil dans un endroit bien ventilé.

Où trouver la dernière version de la notice et des informations de garantie ?

Consultez le site www.axis.com pour la dernière version du document. Pour la garantie, rendez-vous sur www.axis.com/warranty.

MODE D'EMPLOI Camera Station S2024 AXIS

Informations sur la sécurité

Lisez attentivement ce guide d'installation avant d'installer l'appareil. Conservez le guide d'installation pour toute référence ultérieure.

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la décès ou des blessures graves.

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner le décès ou des blessures graves.

Attention

Indique une situation dangereuse qui, si elle n'est pas vigilée, pourrait entrainer des blessures légères ou modérées.

Indique une situation qui, si elle n'est pas évitée, pourrait endommager l'appareil.

Important

Indiques informations importantes, nécessaires pour assurer le bon fonctionnement de l'appareil.

Note

Indique les informations utiles qui permettront d'obtenir le fonctionnement optimal de l'appareil.

Consignes de sécurité

• Le produit Axis doit être installé par un professionnel habilité.

Attention

• Faire attention aux bords métalliques coupants. Porter des gants de protection anti-coupures pendant l'installation.

• Le produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.
• Conserver ce produit Axis dans un environnement sec et ventilé. Ne pas exposer ce produit Axis à chocs ou aux fortes pressions. Ne pas exposer ce produit Axis aux vibrations.
• Utiliser uniquement des outils recommandés pour l'installation de l'appareil Axis. L'application d'une force excessive sur l'appareil avec des outils puissants pourrait l'endommager.
• Ne gaspiller utilisez des produits chimiques, des substances caustiques ou des nettoyeurs pressurisés. Utilisez un chiffon propre imbibé d'eau pure pour l'enettoyage.
• Utiliser uniquement des accessoires conformes aux caractéristiques techniques du product. Ils peuvent être fournis par Axis ou un tiers.
• Utiliser uniquement les pièces de rechange fournies ou commandées par Axis.
• Ne pas essayer de réparer vous-même ce produit. Contacter l'assistance technique d'Axis ou votre vendeur Axis pour des problèmes ou l'entretien.

• Lors du transport du produit Axis, utiliser l'emballage d'origine ou un équivalent pour éviter d'endommager le produit.

Le produit Axis utilise une batterie au lithium CR2032 3,0V comme alimentation de son horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de vie minimale de cinq ans.

La batterie doit être remplacée uniquement en cas de besoin. Pour faire, contactez l'assistance technique d'Axis à [e-mail]/techsup pour obtenir de l'aide.

Lespilesboutons3,0Vaulithiumcontiennentdu1,2-dimethoxyethane, ethyleneglycoldimethyl ether(EGDME), CASN°110-71-4.

• Risque d'explosion si la batterie est remplacée de façon incorrecte.
• Remplacez-la uniquement par une batterie identique ou une batterie recommandée par Axis.
• Mettez à l'écart les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

Guide d'installation

Co guide d'installation vous explique comment installer AXISS2008, AXISS2016 et AXISS2024.

Pour toute autre information relative à l'utilisation du produit, accédez au site www-axis. com

Procedures d'installation

1. Assurez-vousquelesoutilsetauteusmatérielsnecessairessal'installationsontinclus dans'emballage. Cf. page 18. 2. Consultezladescriptiondumatériel. Cf. page19. 3. Branchezescables. Cf. page22. 4. Configuraiondulogiciel. Cf. page23. 5. ConfigurationRéseau. Cf. page23. 6. Démarrage. Cf. page23.

Contenu del'emballage

AppareilS2008AXISCameraStationou Appareils2016AXISCameraStationou Appareils2024AXISCameraStation - Blocd'alimentationexterneaveccable(AXISS2008) Cabled'alimentation(AXISS2016/AXISS2024) Supportsdefixation(AXISS2008) Supports demontageenrack (AXISS2016/AXISS2024) Guided installation (cedocument)

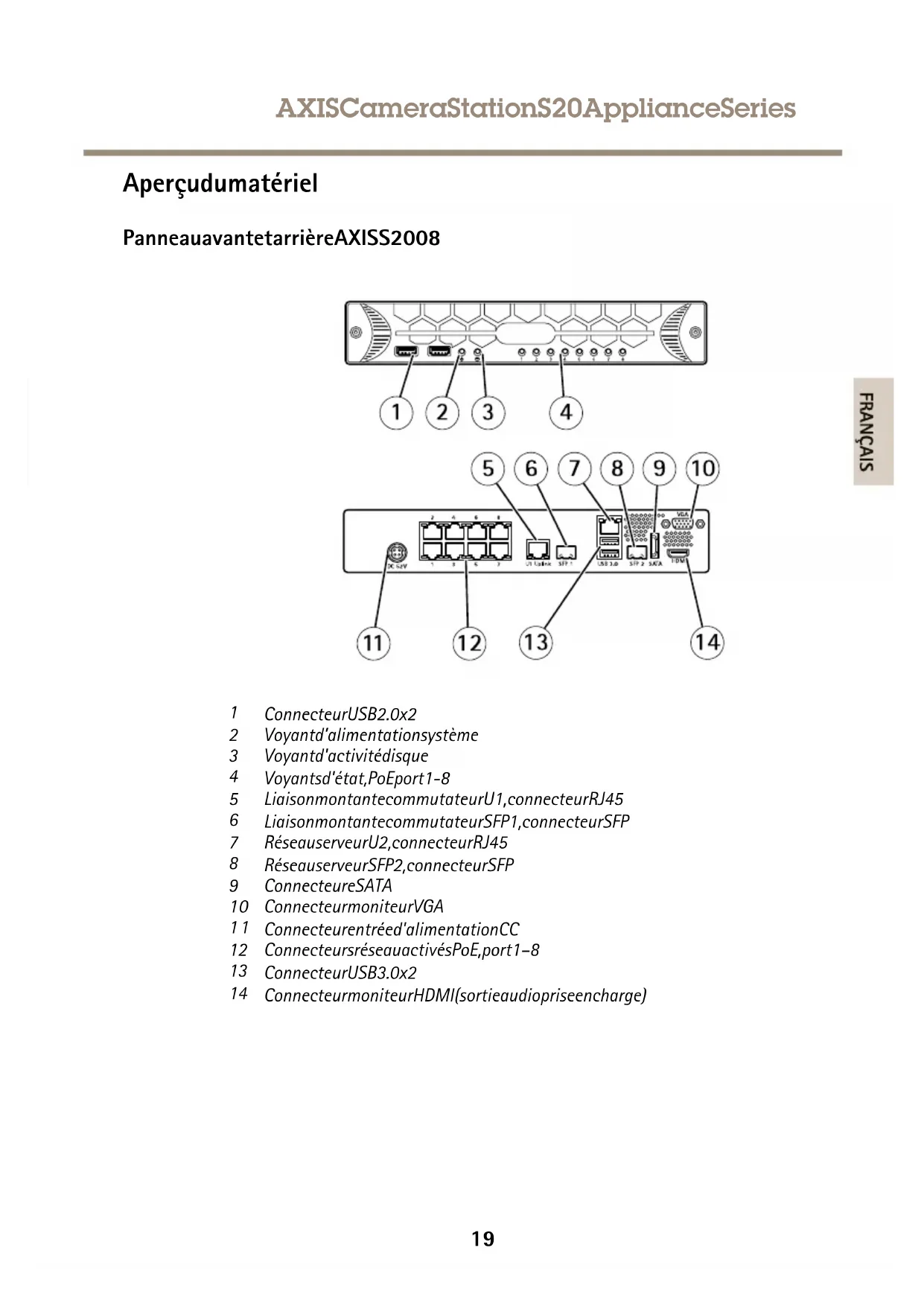

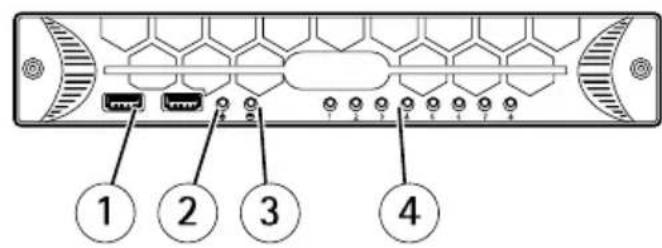

Aperçu du matériel

PanneauvantetarriereAXISS2008

1 ConnecteurUSB2.0x2 2 Voyantd'alimentationsysteme 3 Voyantd'activitédisque 4 Voyantsd'etat, PoEport1-8 5 LiaisonmontantecommutateurU1, connecteurRJ45 6 LiaisonmontantecommutateurSFP1, connecteurSFP 7 RéseauuserveurU2, connecteurRJ45 8 RéseauvereurSFP2, connecteurSFP 9 ConnecteureSATA 10 ConnecteurmoniteurVGA 11 Connecteurentreed'alimentationCC 12 ConnecteursreseauactivesPoE, port1-8 13 ConnecteurUSB3.0x2 14 ConnecteurmoniteurHDMI(sortieaudiopriseencharge)

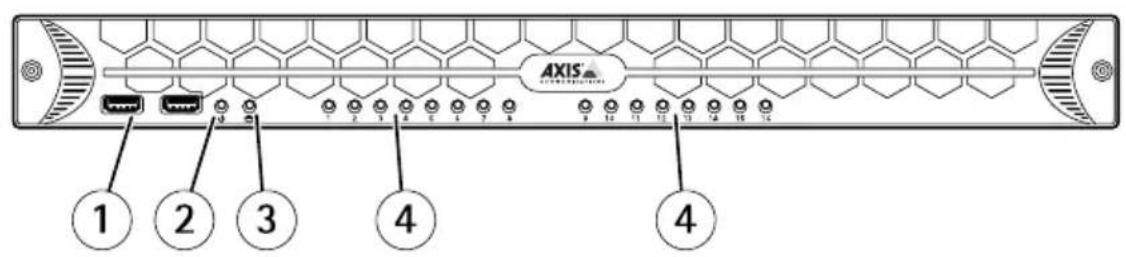

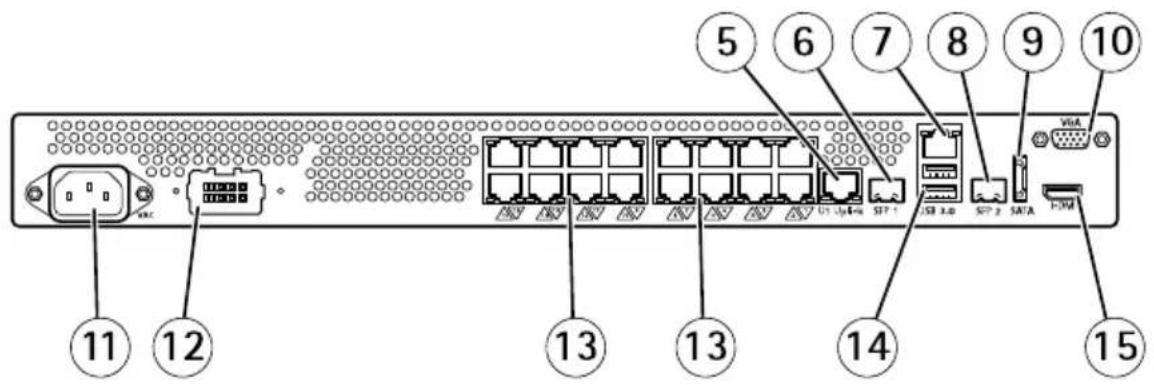

Panneau vant et arrière AXISS2016

1 ConnecteurUSB2.0x2 2 Voyantd'alimentationsysteme 3 Voyantd'activitédisque 4 Voyantsd'etat, PoEport1-16 5 LiaisonmontantecommutateurU1, connecteurRJ45 6 LiaisonmontantecommutateurSFP1, connecteurSFP 7 RéseauuserveurU2, connecteurRJ45 8 RéseauuserveurSFP2, connecteurSFP 9 ConnecteureSATA 10 ConnecteurmoniteurVGA 11 Connecturalimentationsecteur: 12 Nonutilisé 13 ConnecteursreseauactivesPoE, port1-16 14 ConnecteurUSB3.0x2 15 ConnecteurmoniteurHDMI(sortieaudiopriseencharge)

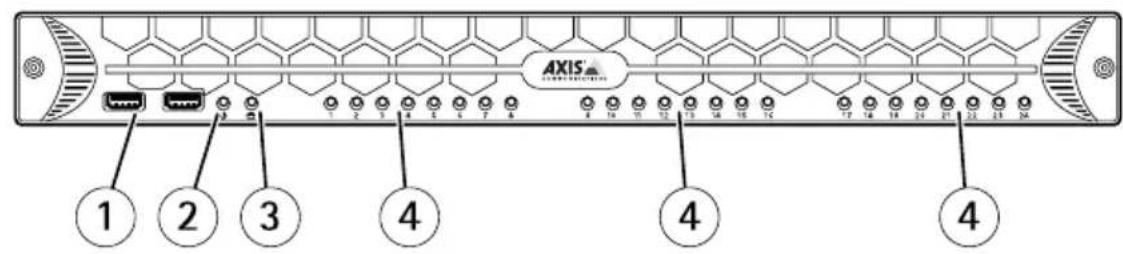

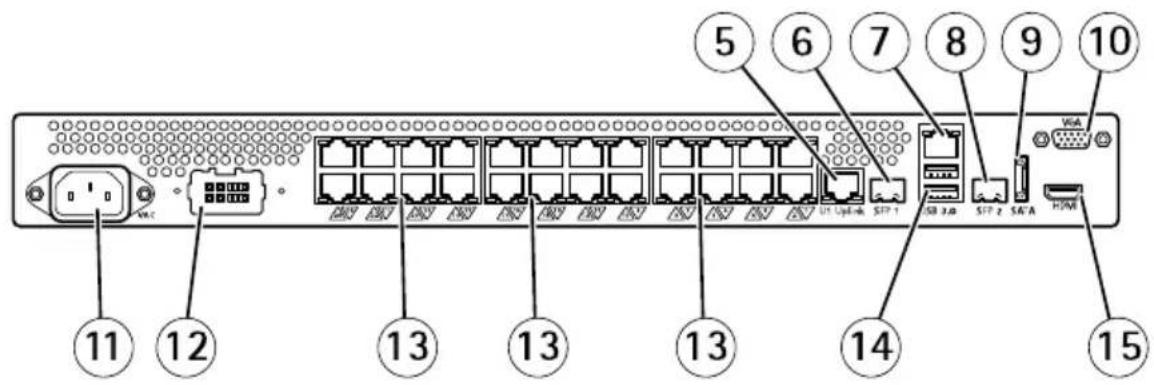

PANNEAVANTETARRIEREAXISS2024

1 ConnecteurUSB2.0x2 2 Voyantd'alimentationsysteme 3 Voyantd'activitédisque 4 Voyantsd'etat, PoEport1-24 5 LiaisonmontantecommutateurU1, connecteurRJ45 6 LiaisonmontantecommutateurSFP1, connecteurSFP 7 RéseauserveurU2, connecteurRJ45 8 RéseauvereurSFP2, connecteurSFP 9 ConnecteureSATA 10 ConnecteurmoniteurVGA 1.1 Connecturalimentationsecteur: 12 Nonutilisé 13 ConnecteursreseauactivesPoE, port1-24 14 ConnecteurUSB3.0x2 15 ConnecteurmoniteurHDMI(sortieaudiopriseencharge)

Voyants

Voyant	Couleur	Indication
Voyantd'alimenta-tionsysteme	VertcontinuActivé
Activitédisque	Orange clignotant	Lecture/écriture
PortsPoERougecontinu	Portconnecté

Déballage et installation de l'appareil

Déballezvoitrésystememeetidentiezchaque élément, reportez-vousau Contenudel'emballage page18.

AXISS2008-Assemblezlessupports-etinstallezl'appareilAxisurlemurousurunesurfaceplateensuivantlesconsignesdesécriture.

1. Alignez les deux supports muraux à l'aide des deux vis d'ottage sur le côté du produit. Les supports sont livrés avec quatre vis qui remplacent les deux vis existantes de chaque côté de l'unité.
2. Retirez, remettez en place et serrez les vis, puis montez l'unité sur le mur ou une structure équivalente.

AXISS2016/S2024 - Assemblez les adaptateurs et installez l'appareil Axis dans le rack en suivant les consignes de sécurité. AXISS2016/AXISS2024 disposent de trois options de montage qui utilisent des adaptateurs.

Les adaptateurs peuvent être fixés sur la partie avant, centrale ou arrière des deux côtés, suivant la solution de votre rack.

1. Identifiez et retirez les vis de remplacement alignant les adaptateurs sur la partie latérale qui convient. 2. Alignez les adaptateurs et utilisez les vis de remplacement pour serrer les adaptateurs sur chaque côté. 3. Une fois que les deux côtés de l'appareil sont équipés des adaptateurs bien fixés à l'aide des vis fournies dans le kit, vous pouvez fixer l'appareil au rack à l'aide des quatre vis de montage standard du rack (deux de chaque côté).

Important

Placez le serveur dans un endroit bien ventilé.

Important

Veillez à ne pas couvrir les aérations du serveur.

Branchement des câbles

Important

Avant d'exécuter une quelconque procédure de la présente section, lisez les informations relatives à la sécurité dans ce document. Pour obtenir des informations supplémentaires, reportez-vous à www-axis. com

1. Branchez le clavier, la souris et le moniteur. Veillez à serrer les vis (le cas échéant) sur le connecteur du câble du moniteur. 2. Connectez les caméras aux connecteurs réseau alimentés par Ethernet (PoE). 3. Si nécessaire, branchez le LAN au connecteur RJ45 du routeur U2 ou au connecteur SFP du routeur SFP2. 4. Branchez le câble d'alimentation du moniteur et le câble d'alimentation du système.

Configuration du logiciel

Lorsque l'ordinateur est mis sous tension, le système d'exploitation Windows démarre. Suivez les instructions affichées à l’écran et renseignez les informations requises. Une fois l'installation de Windows configurée, l'application Gestartedémarre automatiquement et guidez-vous étape à étape à l’écran.

Configuration réseau

AXISCameraStation permet d'enregistrer et de visionner des images vidéo à partir de caméras et d'encodeurs vidéo connectés au réseau local ou étendu. Selon votre installation, suivez les instructions figurant au chapitre Configuration du réseau et de la sécurité du manuel d'utilisation d'AXIScameraStatiodisponiblsuww-axis. com

Démarrez AXISCameraStationClient et l'assistant «GetStartedwithAXISCameraStation» démarre automatiquement. GetStartedwithAXISCameraStation offre façon rapide d'ajouter des caméras, et de configurer et d'activer l'enregistrement:

1. Enregistrez vos licences préinstallées 2. Sélectionnez les caméras et encodeurs vidéo à ajouter. 3. Sélectionnez les méthodes d'enregistrement et l'endroit où archiver les enregistrements.

Vérifiez paramètres, cliquez sur finish (Terminer). Bonjour des caméras. 5. Commencez à enregistrer et à visionner avec AXIS Camera Station.

Pour plus d'informations, reportez-vous à l'aide intégrée et au Manuel de l'utilisateur AXIS Camera Station disponibles sur www-axis. com

Accéder au commutateur PoE intégré

Depuis bureau ouvrez application Ge Starter puis sélectionnez onglet information et support. Connectez-vous avec le nom d'utilisateur admin et mot de passe system.

Il est vivement conseillé de modifier le mot de passe lorsque vous accédez pour la première fois au commutateur.

Caractéristiques techniques

Alimentation

	AXISS2008	AXISS2016/AXIS2024
PuissscenominaleMax.280W,avec alimentationexterne. 140WPoEdédiés	Max.500W,100VCAà240VCA 277WPoEdédiés
Tension	de100VCAà240VCA, 50/60Hz(avecalimentation externe)	De100VCAà240VCA,50/60Hz
Pilebouton	Pilebouton3VCR2032au lithium	Pilebouton3VCR2032aulithium

Caractéristiques physiques

	AXISS2008	AXISS2016/AXIS2024
Hauteur	44mm(1,75po)44mm(1,75po)
Largeur	325mm(12,8")438mm(17,2po)
Profondeur	238mm(9,4po)538mm(21,2po)
Poids	3,5kg(7,7lb)10kg(22lb)

Environnement

Température

	AXISS2008/AXISS2016/AXIS2024
Enfonction- nement	De0°Cà40°C(32°Fà104°F)
Stockage	-40°Cà65°C(-40°Fà149°F)

Humiditérelative

	AXISS2008/AXISS2016/AXIS2024
Enfonction- nement	10à90%(sanscondensation)
Stockage	5à95%(sanscondensation)

Informations complémentaires

• Pour la dernière version de ce document, consultez le site www-axis. com
• Pour vérifier si des mises à jour des logiciels sont disponibles pour votre appareil réseau, consultez le site www-axis. com/techsup.
• Pour en savoir plus sur les formations, les webinaires, les tutoriels et les guides, visitez le site www-axis. com/academy.

Informations sur la garantie

Pour obtenir de plus amples informations sur la garantie du produit AXIS et des renseignements connexes, allez sur le site www-axis. com/warranty/
