Produkttyp	Netzwerk-Videoaufzeichnungsstation (NVR)
Marke	AXIS
Modell	Camera Station S2024
Abmessungen (H x B x T)	44 x 438 x 538 mm
Gewicht	10 kg
Stromversorgung	100-240 V AC, 50/60 Hz, max. 500 W
Dedizierte PoE-Leistung	277 W
RTC-Batterie	Lithium CR2032 3 V, Lebensdauer min. 5 Jahre
Anzahl der PoE-Ports	24 (RJ45)
Netzwerkanschlüsse	2 x RJ45 (U1, U2), 2 x SFP (SFP1, SFP2)
USB-Anschlüsse	2 x USB 2.0 (vorne), 2 x USB 3.0 (hinten)
Videoanschlüsse	1 x VGA, 1 x HDMI (mit Audioausgang)
eSATA-Anschluss	Ja
Anzeigen	Stromversorgung (grün), Festplattenaktivität (orange blinkend), PoE-Status (rot dauerhaft)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-40 °C bis 65 °C
Betriebsfeuchtigkeit	10 bis 90 % (nicht kondensierend)
Betriebssystem	Windows (mit AXIS Camera Station)
Hauptfunktionen	Videoaufzeichnung und -wiedergabe, Verwaltung von Netzwerkkameras, integrierter PoE-Switch, Rack-Montage
Sicherheit	Installation durch autorisiertes Fachpersonal, nicht selbst reparieren
Wartung und Reinigung	Reines Tuch mit destilliertem Wasser, keine Chemikalien
Ersatzteile und Reparierbarkeit	CR2032-Batterie durch technischen Support austauschbar; Originalzubehör verwenden
Verpackungsinhalt	Gerät, Netzkabel, Rack-Montagewinkel, Installationsanleitung

Häufig gestellte Fragen - Camera Station S2024 AXIS

Wie installiere ich die AXIS Camera Station S2024?

Die Installation muss durch autorisiertes Fachpersonal erfolgen. Befolgen Sie die mitgelieferte Installationsanleitung: Packen Sie das Gerät aus, montieren Sie die Rack-Adapter, schließen Sie die Kabel (Strom, Netzwerk, Kameras) an und konfigurieren Sie dann die Software über den GetStarted-Assistenten.

Welche Kameratypen sind mit dem S2024 kompatibel?

Das Gerät unterstützt AXIS-Netzwerkkameras und Video-Encoder, die im lokalen oder erweiterten Netzwerk verbunden sind. Die Kameras müssen über die dedizierten PoE-Ports (bis zu 24) mit Strom versorgt werden.

Wie greife ich auf den integrierten PoE-Switch zu?

Öffnen Sie auf dem Desktop die Anwendung GetStarted und wählen Sie die Registerkarte 'Information und Support'. Melden Sie sich mit dem Benutzernamen 'admin' und dem Passwort 'system' an. Ändern Sie aus Sicherheitsgründen sofort das Passwort.

Was tun bei Ausfall oder Fehlfunktion?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Kontaktieren Sie den AXIS-Technischen Support unter www.axis.com/techsup oder Ihren Händler. Für den Austausch der RTC-Batterie wenden Sie sich an den Support.

Wie reinige ich das Gerät?

Verwenden Sie ein sauberes, mit destilliertem Wasser angefeuchtetes Tuch. Verwenden Sie keine Chemikalien, ätzenden Substanzen oder Druckreiniger. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Stromnetz getrennt ist.

Wie lange hält die interne Batterie und wie wird sie ausgetauscht?

Die Lithiumbatterie CR2032 hat eine minimale Lebensdauer von fünf Jahren. Der Austausch muss durch den AXIS-Technischen Support erfolgen, um Explosionsgefahr zu vermeiden. Verwenden Sie nur eine identische oder empfohlene Batterie.

Kann ich Zubehör verwenden, das nicht von Axis stammt?

Verwenden Sie nur Zubehör, das den technischen Daten des Produkts entspricht, unabhängig davon, ob es von Axis oder einem Dritten bereitgestellt wird. Für Ersatzteile bestellen Sie diese bei Axis.

Wie aktualisiere ich die Software des Geräts?

Überprüfen Sie die Updates auf der Website www.axis.com/techsup. Laden Sie die entsprechende Version herunter und folgen Sie den Anweisungen im Benutzerhandbuch oder der integrierten Hilfe.

Welche Temperatur- und Feuchtigkeitsbedingungen werden empfohlen?

Im Betrieb: 0 °C bis 40 °C bei einer relativen Luftfeuchtigkeit von 10 bis 90 % (nicht kondensierend). Bei Lagerung: -40 °C bis 65 °C bei einer Luftfeuchtigkeit von 5 bis 95 %. Stellen Sie das Gerät an einem gut belüfteten Ort auf.

Wo finde ich die neueste Version der Anleitung und Garantieinformationen?

Besuchen Sie die Website www.axis.com für die neueste Version des Dokuments. Für die Garantie besuchen Sie www.axis.com/warranty.

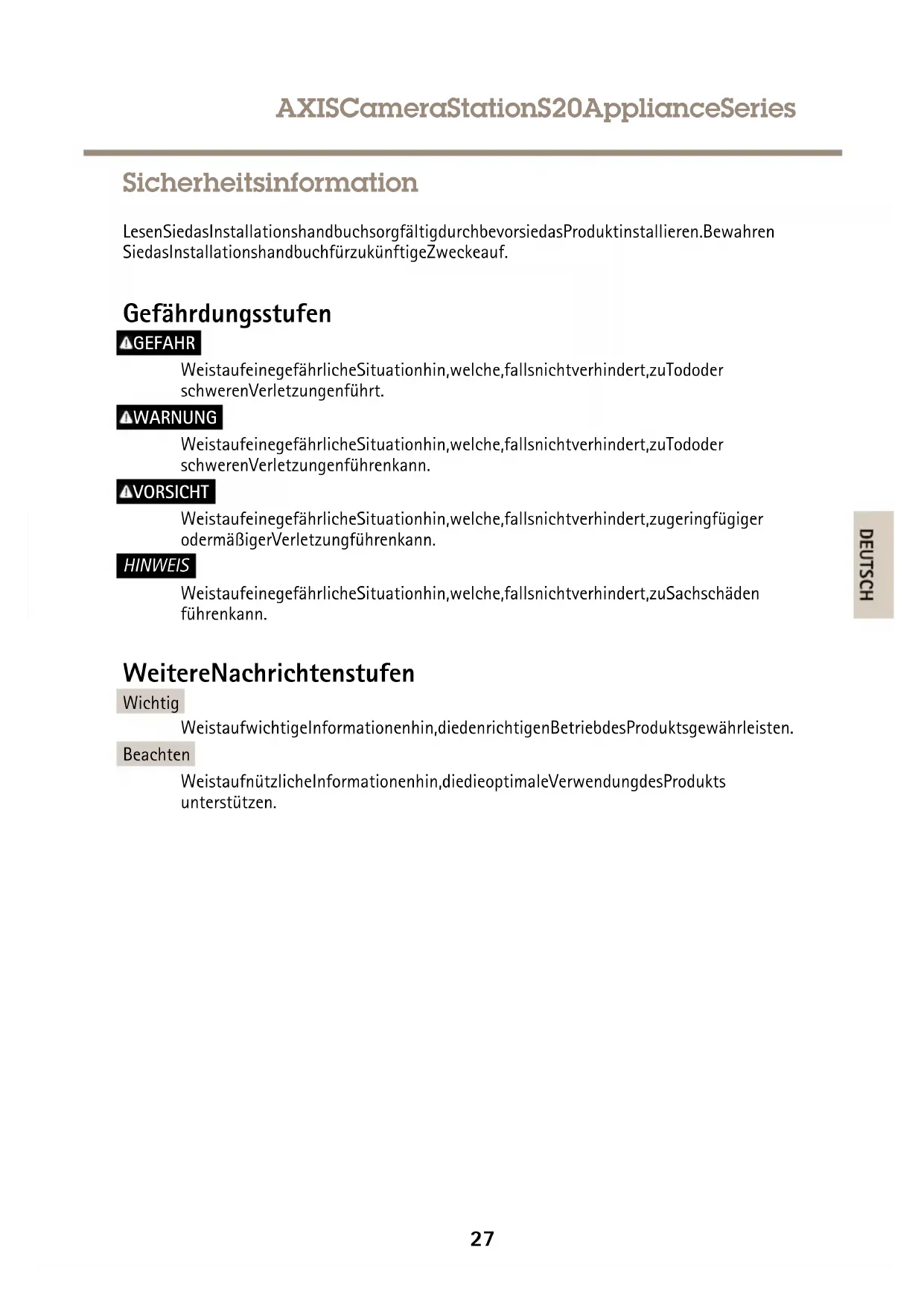

BEDIENUNGSANLEITUNG Camera Station S2024 AXIS

LesenSiedasInstallationshandbuchsorgfältigdurchbevorsiedasProduktinstallieren.Bewahren SiedasInstallationshandbuchfürzukünftigeZweckeauf.

Gefährungsstufen

GEFAHR

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert, zu Tododer schwerenVerletzungenfuhrt.

WARNUNG

WeistaufeinegefährlicheSituationhin, welche, falls nichtverhindert, zu Tododer schweren Verletzungenführrenkann.

VORSICHT

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert,zugeringfälligiger odermaßigerVerletzungführungkann.

HINWEIS

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert, zu Sachschäden führenkann.

Weitere Nachrichtenstufen

Wichtig

Weistaufwichtiginformationenhin,diedenrichtigenBetriebdesProduktsgewährleisten.

Beachten

WeistaufnutzlichInformationenhin, dieieoptimaleVerwendungdesProduktus)):

Sicherheitsanweisungen

WARNUNG

• DasAxisProduktmussvonfachmannischemPersonalinstalliertwerden.

VORSICHT

• AchtenSieaufscharfeMetallkanten.TragenSiewahrendrInstallationschnittfeste Handschuhe.

HINWEIS

DieAnwendungdesAxisProduktsmussunterBeachtungderortlichgeltendenrechtlichen Bestimmungenerfolgen.
- LagernSiedasAxisProduktineinertrockenenundbeluftetenUmgebung.
- AchtenSiederauf,dassdasAxisProduktwederStößenochstarkemDruckausgesetztist.
- AchtenSiederauf, dassdasAxisProduktkeinenVibrationenausgesetztist.
- VerwendenSiebeiderInstallationdesAxisProduktsausschlieBlichpassendeWerkzeuge. EinzugroBerKraftaufwandmitelektrischenWerkzeugenanndasProduktbeschädigen.
- VerwendenSiekeinechemischen,atzendenoderaerosolhaltigenReinigungsmittel.
- VerwendenSiezumReinigeneinsauberes,mitdestilliertem WasserangefeuchtetesTuch.
- Verwenden Sienur Zubehör, dasentechnischen Datendes Produktentspricht. Dieses ist von Axisoder Drittanbieternhaltlich.
- Verwenden Sieausschließlich Ersatzteiledievon Axisbereitgestelltoderempfahlen werden.
- VersuchenSienicht,dasProduktsebstständigzureparieren.WendenSiesichbezüglich ReparaturundWartungandenAxisSupportoderIhrenAxisHändler.

HINWEIS

• Transportieren SiedasAxis Produkt bei Bedarfinder Originalverpackungodereiner entsprechenden Verpackung, sodasschadenvermiedenwerden.

DasAxisProduktistmiteiner3,0V-CR2032-Lithium-Batterieausgestattet,mitderdieinterne Echtzeituhr(RTC)versorgtwird.UternormalenBedingungenhatdieBatterieeineLebensdauer vonmindestensfürJahren.

Die Batteriesolltenurbei Bedarfersetztwerden. WendenSiesichindiesemFallandenAxis Supportunterwww-axis.com/techsup.

Lithium-Knopfzen(3,0V)enthalten1,2-Dimethoxyethan;Ethylenglycoldimethylether(EGDME), CAS-Nr.110-71-4.

WARNUNG

• ExplosionsgesefahrbeifehlerhafttemBatteriewechsel.
  DieBatteriedarfnurdurcheneidentischeBatterieodereinevonAxisempfohlene Batterieersetztwerden.

• Verbrauchte Batteriensind gemäß denörtlichen Vorschriftenoderden Anweisungendes Herstellerszuentsorgen.

Installationsanleitung

IndieserAnleitungwirddieInstallationvonAXISS2008,AXISS2016undAXISS2024beschreiben.

WeitereInformationenzurNutzungdiesesProduktfindenSieunterwww-axis.com.

Installationsschritte

1.StellenSiesicher,dassPackungsinhalte,WerkzeugeundanderefürdiInstallation notwendigeMaterialienInOrdnungsind.SieheSeite30.
2.MachenSiesichmitderHardware-Übersichtvertraut.SieheSeite31.
3.SchlieBenSiedieKabelan.SieheSeite34.
4.RichtenSiedieSoftwareein.SieheSeite35.
5.KonfigurierenSiedasNetzwerk.SieheSeite35.
6.BeginnenSiemitdenerstenSchritten.SieheSeite35.

Lieferumfang

AXISCameraStationS2008oder
AXISCameraStationS2016oder
AXISCameraStationS2024
- ExternesNetzteilmitKabel(AXISS2008)
-Netzkabel(AXISS2016/AXISS2024)
Montagehalterungen(AXISS2008)
Rack-Montagehalterungen(AXISS2016/AXISS2024)
- Installationsanleitung(diesesDokument)

ÜbersichtüberdieHardware

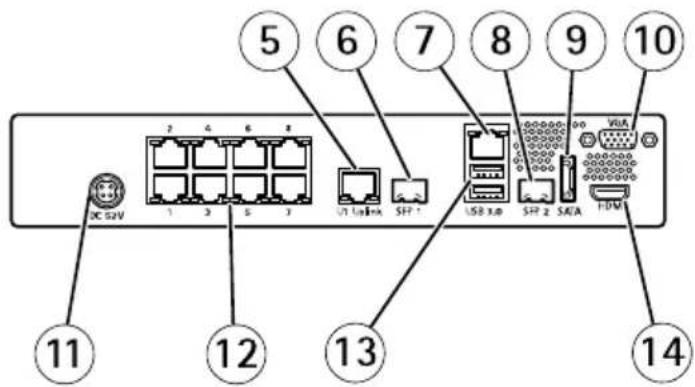

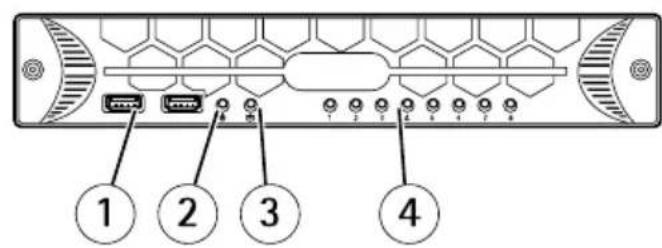

Vorder-undRückseitederAXISS2008

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatentrageraktivitat
4 Status-LEDs, PoE-Port1-8
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Netzanschluss(Gleichstromeingang)
12 PoE-fahigeNetzwerkanschluse,Port1-8
13 USB3.0-Anschluss(2x)
14 HDMI-Monitoranschluss(Audioausgangunterstutz)

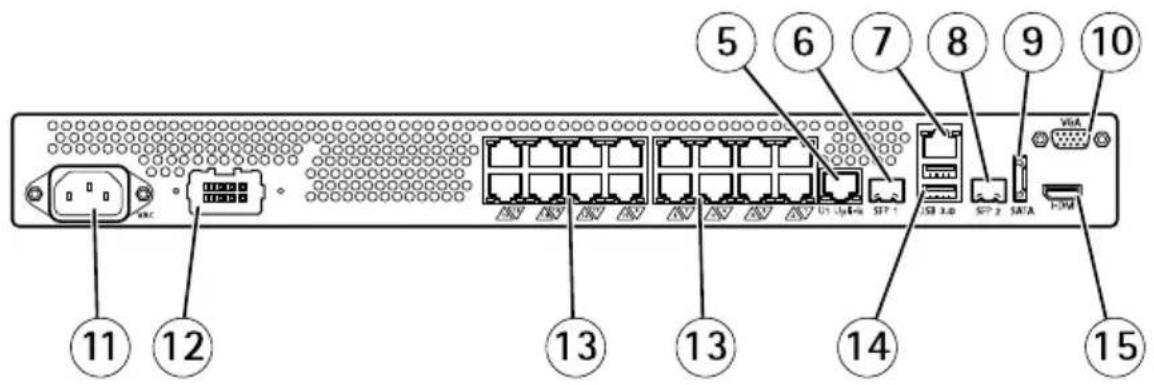

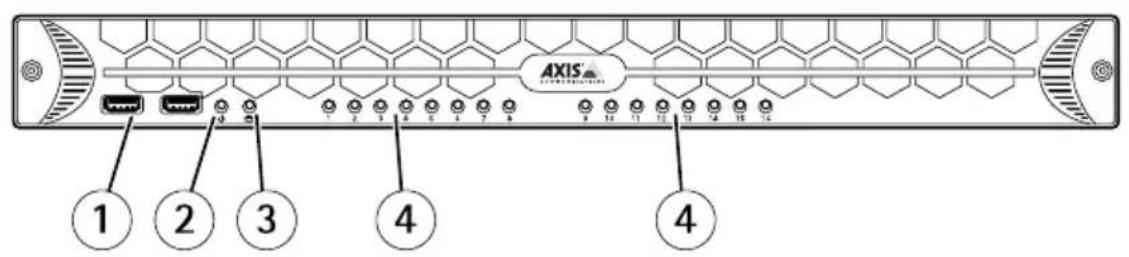

Vorder-undRückseitederAXISS2016

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatenträgeraktivitat
4 Status-LEDs,PoE-Port1-16
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Stromanschluss
12 Nichtverwendet
13 PoE-fahigeNetzwerkanschlusse,Port1-16
14 USB3.0-Anschluss(2x)
15HDMI-Monitoranschluss(Audioausgangunterstutz)

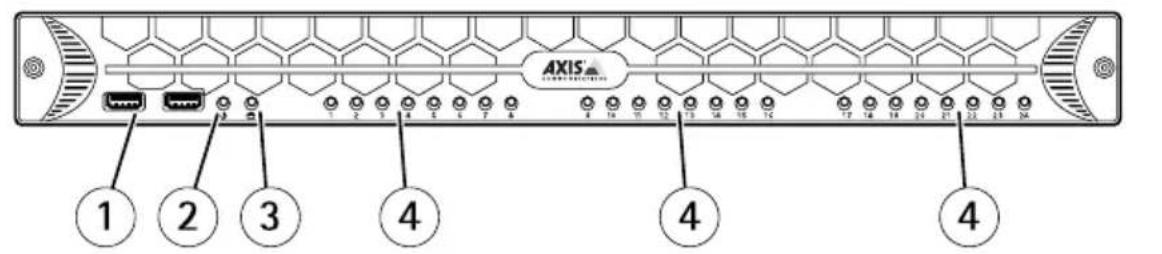

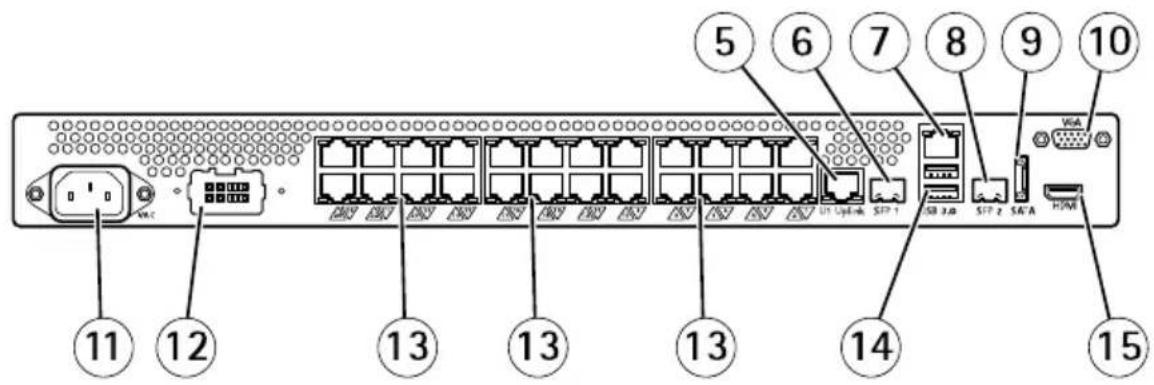

Vorder-undRückseitederAXISS2024

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatentrageraktivitat
4 Status-LEDs, PoE-Port1-24
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Stromanschluss
12 Nichtverwendet
13 PoE-fahigeNetzwerkanschlusse,Port1-24
14 USB3.0-Anschluss(2x)
15HDMI-Monitoranschluss(Audioausgangunterstutzt)

LEDs

LED-AnzeigeFarbeBedeutung
LED-BetriebsanzeigeDauerhaftgrünEin

Datenträgeraktivität	Gelbblinkend	Lesen/Schreiben
PoE-PortsDauerhaftrot	Portverbunden

AuspackenundInstallierendesGeräts

PackerSiedSystemausundermittelSiedieinzelnArtikelsehLieferumfangauSeite30.

AXISS2008-MontierenSiedieHalterungenundinstallierenSiedasAxisGerätentsprechendden SicherheitsanweisungenanderWandoderaufeinerebenenOberfläche.

1.RichtenSiediebeidenWandhalterungenandenbeidenMontageschraubenanderSeite desProduktsaus.DieHalterungenwerdenmitvierSchraubengeliefert,diediezweivorhandenenSchraubenanjederSeitedesGerätsersetzen.
2. Entfernenundersetzen Siedie Schrauben,ziehen Siesiefestundmontieren Siedas Geratander WandodereinerentsprechendenFläche.

AXISS2016/S2024-MontierenSiedieWinkelhalterungenundinstallierenSiedasAxisGerat entsprechendenSicherheitsanweisungenimRack.AXISS2016/AXISS2024verfügubenüberdrei MontageoptionenmitzweiWinkelhalterungenfürRacks.

Die Winkelhalterungen konnenjenach RacklösungjeweilsaufbeidenSeitenvorn, mittigoder hintenbefestigtwerden.

1.StellenSiefest,welcheSchraubenSieaustauschenmüssen,indemSiedie WinkelhalterungenrichtigamSeitenbereichausrichten.
2.RichtenSiedieWinkelhalterungenausundziehenSiedieRack-Winkelhalterungen an beidenSeitenmithilfederErsatzschraubenan.
3.WenndieWinkelhalterungenmithilfedermitgeliefertenSchraubensicheranbeiden SeitendesGerätsbefestigtsind,kanndasGerätmitdenvierzumRackgehörenden StandardschraubenfürdieRackmontage(zweiaufjederSeite)amRackbefestigtwerden.

Wichtig

BringenSiedenServeraneinemgutbeluftetenStandortunter.

Wichtig

AchtenSiederauf,dassdieBeluftungsbereichedesServersnichtabgedecktsind.

AnschließerKabel

Wichtig

LesenSiedieSicherheitsinformationenindiesemDokument,bevorSiedieAnweisungenindiesenAbschnittdurchführungWeitererformationerfindenerSieteunterwww-axis.com.

1.SchlieBenSiedieTastatur,dieMausunddenMonitoran.StellenSiesicher,dassggf.die Schraubenam SteckerdesMonitorkabelsfestgezogensind.
2.SchlieBenSiedieKamerasandiePoE-fahigenNetzwerkanschlusssean.

3.SchlieBenSiebeiBedarfdasLANandenRJ45-AnschlussdesU2-Servernetzwerksoder denSFP-AnschlussdesSFP2-Servernetzwerksan.
4.SchlieBenSiedieNetzkabeldesMonitorsunddesSystemsan.

EinrichtenderSoftware

NachdemEinschaltendesComputerswirddasWindows-Betriebssystemgestartet.FolgenSieden AnweisungenaufdemBildschirmundgebungSiedieerforderlichenInformationenein.Wenndie Windows-Installationkonfiguriertist,startdieGetStartedApplication(Anwendung „Erste Schritte")automatisch.FolgenSiedenSchrittenaufdemBildschirm.

MitAXISCameraStationkonn videodatenvonKamerasund Video-EncoderineinemLAN(Local AreaNetwork)oderWAN(WideAreaNetwork)aufgezeichnetnetundwiedergegebenwerden.Befolgen Sie,abhängigvonlhrerInstallation,dieAnweisungenunterNetwork&tSecurityConfiguration (Netzwerk-und Sicherheitskconfiguration)mAXISCameraStation-Benutzerhandbucheryerfügbar unterwww-axis.com.

ErsteSchrittemitAXISCameraStation

WennSiedenAXISCameraStationClientstarten,startetderAssistent,GetstartedwithAXIS CameraStation(ErsteSchrittemiAXISCameraStation)automatisch,GeStartedwithAXIS CameraStation"(ErsteSchrittemitAXISCameraStation)ermöglichtdasschnelleHinzufügen vonKamerassowedasKonfigurierenundAktivierenvonAufzeichnungen:

1.RegistrierenSielhrevorinstalliertenLizenzen.
2.WahlenSiediehinzuzufugendenKamerasundVideo-Encoderaus.
3.WahlenSieAufzeichnungsmethodenundSpeicherortefürdieAufzeichnungenaus.

Uberprüfer Sie die Einstellungen und klicken Sie auf Finish (Fertigstellen) um Kameras hinzuzufugen.

5.BeginnenSiedamit,mitAXISCameraStationaufzuzeichnendwiederzugeben. WeiterelInformationenfindenSieinderintegrierenHilfeundimAXISCamera Station-Benutzerhandbuchunterwww-axis.com.

Zugriffaufden integriertenPoE-Switch

ÖffnerSiedauDenDesktopGeStartedApplication(AnwendungErstSchritte")und wechselSizuRegisterkartInformationSupportMelderSieichmittenBenutzernamen adminunddemKennwortsysteman.

Eswirdpfohlen,dasStandardkennwortbeimerstenZugriffaufdenSwitchzündern.

Technische Daten

Stromversorgung

	AXISS2008	AXISS2016/AXIS2024
LeistungsaufnahmeMaximal	280W,mitexterner Stromversorgung. 140WPoE(reserviert)	Max.500W,100Vbis240V Wechselstrom 277WPoE(reserviert)
Spannung	100bis240VWechselstrom, 50/60Hz(mitexterner Stromversorgung)	100bis240VWechselstrom,50/60 Hz
Knopfelle	Lithium-Knopfelle(3V, CR2032)	Lithium-Knopfelle(3V,CR2032)

Abmessungen

	AXISS2008	AXISS2016/AXIS2024
Höhe	44mm44mm
Breite	325mm438mm
Tiefe	238mm538mm
Gewicht	3,5kg10kg

Umgebung

Temperatur

	AXISS2008/AXISS2016/AXIS2024
Betrieb	0bis40°C
Lagerung	-40bis65°C

RelativeLuftfeuchtigkeit

	AXISS2008/AXISS2016/AXIS2024
Betrieb	10bis90%(nichtkondenserend)
Lagerung	5bis95%(nichtkondenserend)

WeiterelInformationen

• Unterwww-axis.comfindenSiedieaktuelleVersiondiesesDokuments.

Untewww-axis.com/supportfinderSieFirmware-Aktualisierungfuhrprodukte.

Nutzliche Onlineschulungen und Webinarfinders www-axis.com/academy.

Gewährleistungsinformationen

InformationenzurGewährleistungderAxisProdukteundandere,hierzurelevantelinformationen,\ findenSieunterwww-axis.com/warranty/
