Camera Station S2024 - Telecamera di sorveglianza AXIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di registrazione video di rete (NVR)
Marca	AXIS
Modello	Camera Station S2024
Dimensioni (A x L x P)	44 x 438 x 538 mm
Peso	10 kg
Alimentazione di rete	100-240 V CA, 50/60 Hz, max. 500 W
Potenza PoE dedicata	277 W
Batteria RTC	Litio CR2032 3 V, durata minima 5 anni
Numero di porte PoE	24 (RJ45)
Connettori di rete	2 x RJ45 (U1, U2), 2 x SFP (SFP1, SFP2)
Connettori USB	2 x USB 2.0 (anteriore), 2 x USB 3.0 (posteriore)
Connettori video	1 x VGA, 1 x HDMI (con uscita audio)
Connettore eSATA	Sì
Indicatori luminosi	Alimentazione (verde), attività disco (arancione lampeggiante), stato PoE (rosso fisso)
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-40 °C a 65 °C
Umidità di funzionamento	10 a 90 % (senza condensa)
Sistema operativo	Windows (con AXIS Camera Station)
Funzioni principali	Registrazione e visualizzazione video, gestione telecamere di rete, switch PoE integrato, montaggio su rack
Sicurezza	Installazione da parte di personale qualificato, non riparare da soli
Manutenzione e pulizia	Panno pulito imbevuto di acqua pura, nessun prodotto chimico
Pezzi di ricambio e riparabilità	Batteria CR2032 sostituibile dall'assistenza tecnica; utilizzare accessori originali
Contenuto della confezione	Dispositivo, cavo di alimentazione, staffe per montaggio su rack, guida all'installazione

Domande frequenti - Camera Station S2024 AXIS

Come installare l'AXIS Camera Station S2024?

L'installazione deve essere eseguita da un professionista qualificato. Seguire la guida all'installazione fornita: disimballare il dispositivo, montare gli adattatori per rack, collegare i cavi (alimentazione, rete, telecamere), quindi configurare il software tramite la procedura guidata GetStarted.

Quali tipi di telecamere sono compatibili con il S2024?

Il dispositivo supporta le telecamere di rete AXIS e i codificatori video collegati alla rete locale o estesa. Le telecamere devono essere alimentate tramite PoE attraverso le porte dedicate (fino a 24).

Come accedere allo switch PoE integrato?

Dal desktop, aprire l'applicazione Ge Starter, quindi selezionare la scheda 'Informazioni e supporto'. Accedere con il nome utente 'admin' e la password 'system'. Cambiare immediatamente la password per motivi di sicurezza.

Cosa fare in caso di guasto o malfunzionamento?

Non tentare di riparare il dispositivo da soli. Contattare l'assistenza tecnica AXIS tramite www.axis.com/techsup o il proprio rivenditore. Per la sostituzione della batteria RTC, rivolgersi all'assistenza.

Come pulire il dispositivo?

Utilizzare un panno pulito imbevuto di acqua pura. Non utilizzare prodotti chimici, sostanze caustiche o pulitori pressurizzati. Assicurarsi che il dispositivo sia scollegato prima di qualsiasi pulizia.

Qual è la durata della batteria interna e come sostituirla?

La batteria al litio CR2032 ha una durata minima di cinque anni. La sostituzione deve essere effettuata dall'assistenza tecnica AXIS per evitare il rischio di esplosione. Utilizzare solo una batteria identica o consigliata.

Posso utilizzare accessori non forniti da Axis?

Utilizzare solo accessori conformi alle caratteristiche tecniche del prodotto, siano essi forniti da Axis o da terzi. Per i pezzi di ricambio, ordinarli da Axis.

Come aggiornare il software del dispositivo?

Verificare gli aggiornamenti sul sito www.axis.com/techsup. Scaricare la versione appropriata e seguire le istruzioni del manuale d'uso o dell'aiuto integrato.

Quali sono le condizioni di temperatura e umidità raccomandate?

In funzionamento: da 0 °C a 40 °C con umidità relativa dal 10 al 90% (senza condensa). In stoccaggio: da -40 °C a 65 °C con umidità dal 5 al 95%. Posizionare il dispositivo in un luogo ben ventilato.

Dove trovare l'ultima versione del manuale e le informazioni sulla garanzia?

Consultare il sito www.axis.com per l'ultima versione del documento. Per la garanzia, visitare www.axis.com/warranty.

MANUALE UTENTE Camera Station S2024 AXIS

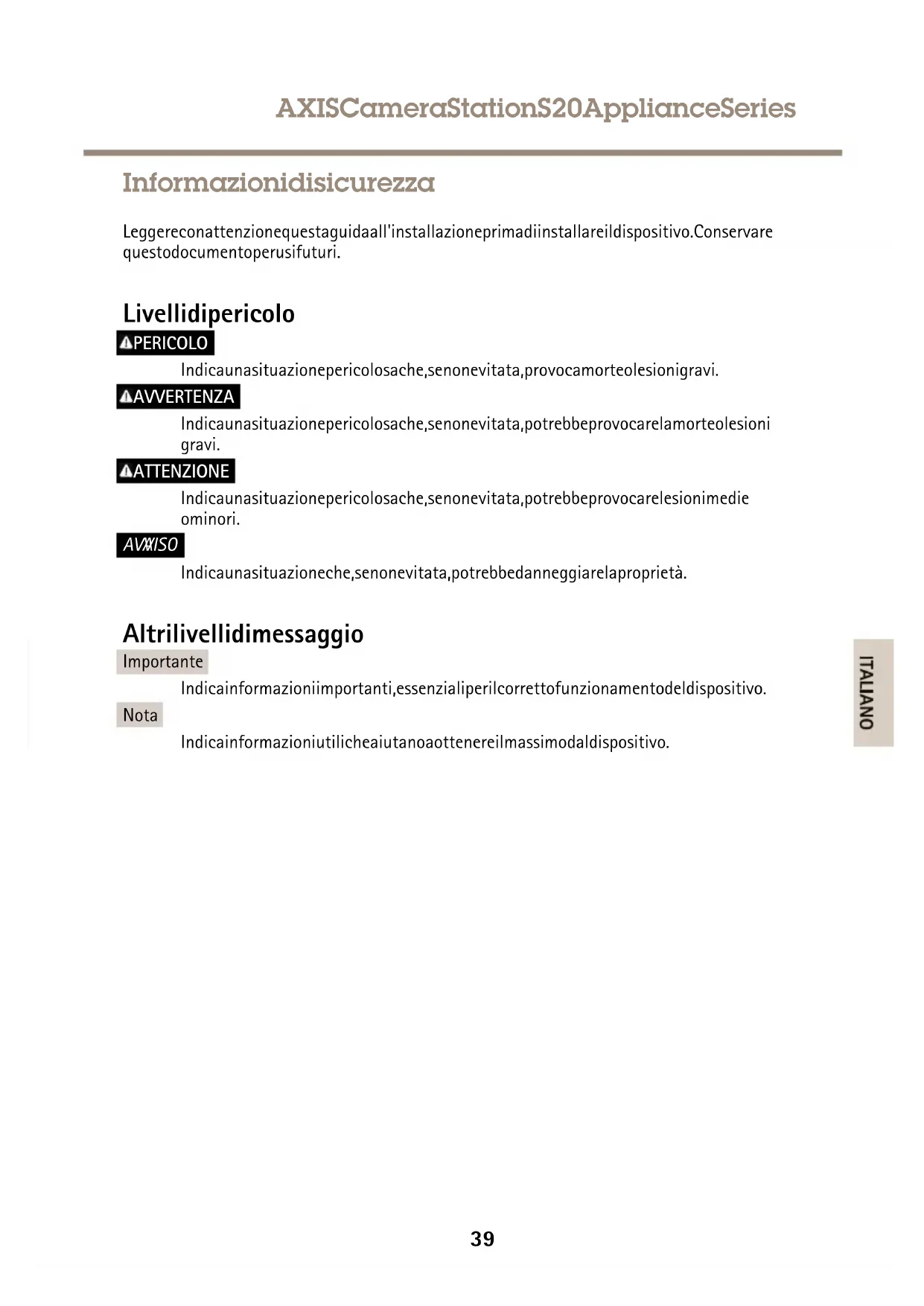

Informazionidisicurezza

Leggereconattenzionequestaguidaall'installazioneprimadiinstallareildispositivo.Conservare questodocumentoperusifuturi.

Livellidipericolo

PERICOLO

Indicaunasituazionepericolosache,senonevitata,provacamorteolessonigravi.

AVVERTENZA

Indicaunasituazionepericolosache,senonevitata,potrebbeprovocarelamorteolessoni gravi.

ATTENZIONE

Indicaunasituazionepericolosache,senonevitata,potrebbeprovocarelesionimedie ominori.

AVQISO

Indicaunasituazioneche, senonevitata, potrebbedanneggiarelaproprietà.

Altrilivellidimessaggio

Important

Indicainformazioniimportanti,essenzialiperilcorrectofunzionamentodelldispositivo.

Nota

Indicainformazioniutilicheaiutanoaattenerilmassimodaldispositivo.

Informazionidisicurezza

AVVERTENZA

• IldispositivoAxisdeveessereinstallatodaunprofessionistaqualificato.

ATTENZIONE

• Fare attenuationedibordimetallicitaglienti. Utilizzareguantiresistentaiaitaglidurante l'installazione

AVXISO

• lldispositivoAxisdevessereutilizzoinconformitaalleleggialelldisposizioniolocali.
• ConservareilddispositivoAxisinunambienteasciuuttoeventilato.
• EvitarediesporreilddispositivoAxisaurtiopressionieccessive.
• EvitarediesporreilddispositivoAxisavibrazione.
• UtilizzaresolostrumentiapplicabiliquandosiinstallailddispositivoAxis.Sesiutilzzauna forzaeccessivaconstrumentinonadattièpossibilecausaredannialdispositivo.
• Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
• Utilizzareunpannopulitoinimiditoinacquapuraperlapulizia.
• Utilizzaresoloaccessoricompatibiliconlespecifichetecnichedeldispositivo.Questi possoonsoesserefornitidaAxisodaterzeparti.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediripareildispositivodasoli.Contattarel'assistenzaoilrivenditoreAxis perquestionirelativeallamanutenzione.

AVXISO

• DuranteiltrasportodeldispositivoAxis,utilizzarel'imballaggiooriginaleoequivalente perevitaredannialdispositivo.

IldispositivoAxisutilizzzaunabatteriaallitioda3,0VCR2032comealimentazioneperilsuo real-timeclock(RTC)interno.Incondizioneinormaliqueststabatteriaavràunadurataminima dicinqueanni.

Labatterianondeveesseresostituitasenonrichiesto,manelcasoincuiquestofosseneecessario, contattaresupportoAxisll'indirizzowww-axis.com/techsuppeassistenza.

Batterieabottoneallitio3,0Vcontengono1,2-dimetossietano;eteredimetilicodiglicoleetilenico (EGDME),CASn.110-71-4.

AVERTENZA

Rischiodiesplosioneselabatteriavienesostituitainmodoerrato.
SostituiresoloconunabatteriaidenticaounabatteriaconsigliatadaAxis.
- Smaltirelebatterieusateinbaseallenormativelocalioalleistruzionidelproduktore dellabatteria.

Guidaall'installazione

LapresenteGuidaall'installazionefornisisceilestruzioneinecessarieperinstallareAXISS2008, AXISS2016eAXISS2024.Perulterioriinformazionisull'utilizzodelproduotto,visitareilsitoWeb all'indirizzo:www-axis.com

Proceduradiinstallazione

1. Assicurarsicheil contentutodellaconfezione, gstrumentiealtrimaterialineecessariper l'installazione sianoinordine.Consultare pagina41.
2. Esaminarelapanoramicadell'hardware.Consultare paging42.
   3.Collegarecavi.Consultare pagina45.
   4.lmpostareilsoftware.Consultare pagina46.
   5.Configurazionedirete.Consultarepagina46.
   6.Introduzione.Consultare pagina46.

Contenutodellaconfezione

ApparecchioAXISCameraStationS2008o
ApparecchioAXISCameraStationS20160
ApparecchioAXISCameraStationS2024
- Alimentatoresternoconcavo (AXISS2008)
Cavodialimentazione(AXISS2016/AXISS2024)
-Staffedimontaggio(AXISS2008)
-Staffedimontaggiosurack(AXISS2016/AXISS2024)
- Guidaall'installazione(questiondocumento)

Panoramicadell'hardware

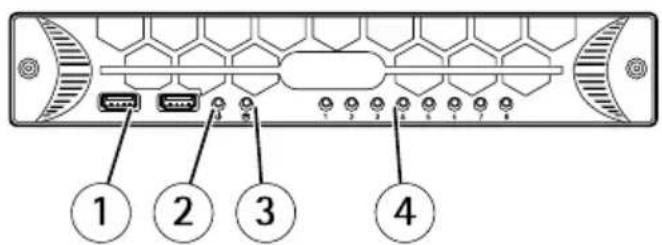

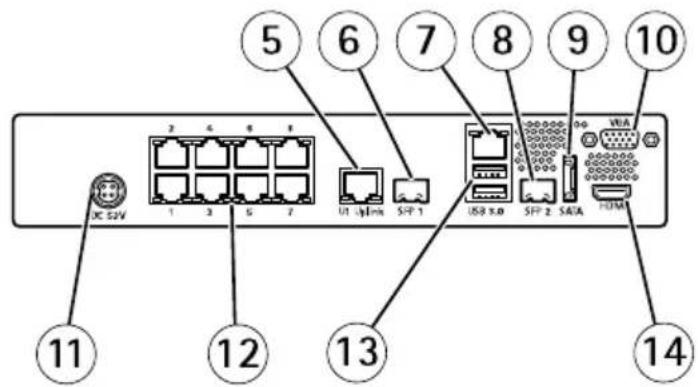

PannelloanterioreeposterioreAXISS2008

1 2connettoriUSB2.0
2 PowerLEDdisystema
3 LEDattivitadisco
4 LEDdistato,PortePoE1-8
5 SwitchduplinkU1,connettoreRJ45
6 SwitchduplinkSFP1,connetloreSFP
7 ReteserverU2,connettoreRJ45
8 ReteserverSFP2,connettoreSFP
9 ConnettoreeSATA
10 ConnettooremonitorVGA
11 ConnettorinputdialimentazioneCC
12 ConnettoridiretePoE,porte1-8
13 2connettoriUSB3.0
14 ConnettoRemonitorHDMI(outputaudiosupportato)

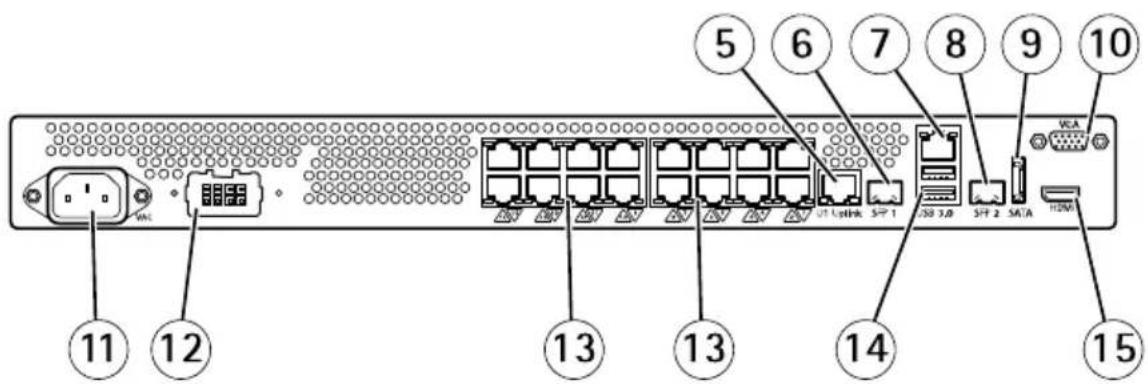

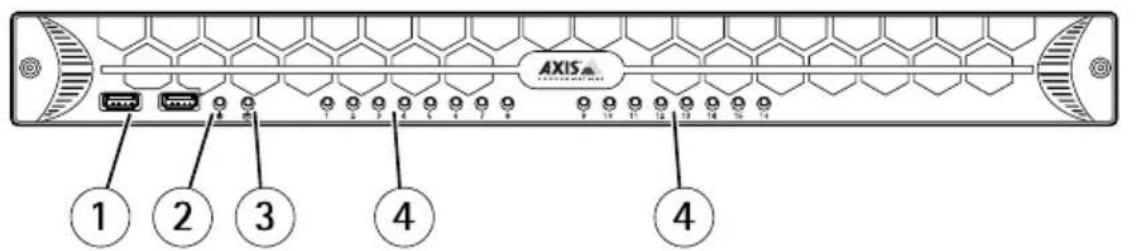

PannelloanterioreeposterioreAXISS2016

1 2connettoriUSB2.0
2 PowerLEDdisystema
3 LEDattivitadisco
4 LEDdistato,portePoE1-16
5 SwitchduplinkU1,connettoreRJ45
6 SwitchduplinkSFP1,connettoreSFP
7 ReteserverU2,connettoreRJ45
8 ReteserverSFP2,connettoreSFP
9 ConnettoreSATA
10 ConnettoremonitorVGA
11 Connettoledialimentazionedirete(CCIN)
12 Nonutilizzato
13 ConnettoridiretePoE,porte 1-16
14 2connettoriUSB3.0
15 ConnettemonitorHDMI(outputaudiosupportato)

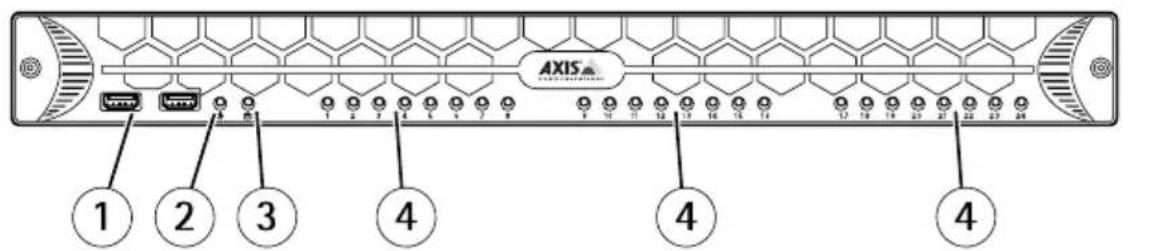

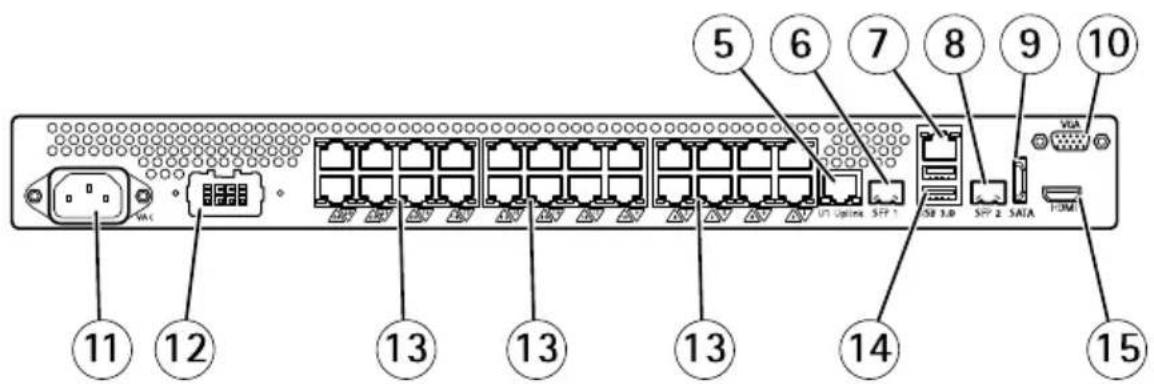

PannelloanterioreeposterioreAXISS2024

1 2connettoriUSB2.0
2 PowerLEDdisystema
3 LEDattivitadisco
4 LEDdistato,portePoE1-24
5 SwitchduplinkU1,connettoreRJ45
6 SwitchduplinkSFP1,connettoreSFP
7 ReteserverU2,connettoreRJ45
8 ReteserverSFP2,connettoreSFP
9 ConnettoreeSATA
10 ConnettooremonitorVGA
11 Connettoredialimentazionedirete(CCIN)
12 Nonutilizzato
13 ConnettoridiretePoE,porte 1-24
14 2connettoriUSB3.0
15 ConnettoRemonitorHDMI(outputaudiosupportato)

IndicatorLED

IndicatoreLED	Colore	Indicazione
PowerLEDdisistemaLuce	everdefissa	On(Attivato)
AttivitàdiscoLucegialla	lampeggiante	Lettura/scrittura
PortePoELucerossafissa	Portaconnessa

Disimballareinstallarel'apparecchio

Disimballareilsystemaeidentificaretuttiglielementi,consultareContenutodellaconfezione allapagina41.

AXISS2008: montarelestaffeeinstallarel'apparecchioAxissuunapareteosuunasuperficie pianaseguendoleistruzionidisicurezza.

1. Allineareleduedestaffedimontaggioapareteconleduevitidimontaggiosullatodel dispositivo.Lestaffesonodatediquattrovitichesostituisconoleduevitipresenti susiacunlatodell'unità.
   2.Rimuovere,sostituire,serrarelevitiquindimontarel'unitasuunapareteounastruttura simile.

AXISS2016/S2024: montarelestaffedisupportoeinstallarel'apparecchioAxisinrackseguendo leistruzioneidisicurezza.AXISS2016/AXISS2024dispponodonitreopzionidimontaggioche utilizzanoduestaffedisupportoinrack.

Epossibilefissarelestaffedisupportonellesezionifrontali,centralieposterioridientrambili lati,asecondadellasoluzioneinrackscelta.

1. Identificareerimuoverelevitidasostituireallineandolestaffedisupportosullasezione dellatocorrecto.
2. Allinearelestaffedisupportoeutilizzarelevitisostituiteperserrarelestaffedisupporto inracksuciacunlato.
   3.Unavoltacollegatesaldamentelestaffedisupportosuciacunlatodell'unitatramitele vitiforniteconilkit,l'unitapuòessereffissataalracktramiterelativequattroviti dimontaggiodirackstandard(dueperlato).

Importante

Posizioneilserverinun'ubicazionebenventilata.

Importante

Assicurarsidinoncoprirelepresed'ariadelserver.

Collegareicavi

Importante

Primadiiniziareleprocedureriportateinquestasezione,leggereleinformazionidi sicurezzacontenutenelpresenteddocumento.Perulterioriinformazioni,consultareilsito Weball'indirizzo:www-axis.com

1.Collegarelatastiera,ilmouseeilmonitor.Assicurarsidiavvitarebeneleeventuali vitialconnettoredelcavodelmonitor.
2.CollegarelatelecameraaiconnettoridiretePoE.
3.Senecessario,collegarelareteLANalconnettoreRJ45diretedelserverU2oppurel connettoreSFPdiretedelserverSFP2.
4.Collegareilcavodialimentazionedelmonitoreilcavodialimentazionedelsistema.

Installareilsoftware

All'accensionedelcomputer,siavvierailsistemaooperativoWindows.Seguireleistruzioni visualizzatesulloschermoeformireleinformazinecessarie.Unavoltaterminatal'installazione, I'applicazionelntroduzioneeverraavviatautomaticamente.Seguireleistruzionivisualizzate sulloschermo.

Configurazionedirete

AXISCameraStationpuoregistrareeriproduvideodeatelecamereecodificatorivideocollegatia unaLAN(LocalAreaNetwork)oaunaWAN(WideAreaNetwork).Asecondadell'installazione, seguireistruzioniriportatenellasezionerelativaallaConfigurazionedireteesicurezzadella GuideputenteAXISCameraStationdisponibilenetowww-axis.com

IntroduzioneaAXISCameraStation

AvviareAXISCameraStationClientelaproceduraguidata"IntroduzioneaAXISCameraStation" verravvia automaticamente"IntroduzioneAXISCameraStation"offreumetodovelocper aggungereletelecamereepperconfigurareabilitarelegistrazione:

1. Registrarelelicenzepreinstallate
2. Selezionareletelecamereeicodificatorivideodaaggiungere.
3. Selezionareimetodidiregistrazioneeeilluogoinciarchiviareleregistrazioni.
4. VerificareleimpostazioniefareclicsuFineperaggiungeretelecamere.
   5.AvviareleregistrazioneelavisualizzazioneconAXISCameraStation.

Perulterioriinformazioni,vederelaGuidainTEGRataelaGuidaperl'utenteAXISCameraStation disponibilesulsitoWeball'indirizzo:www-axis.com

AccederealloswitchintegratoPoE

Dadesktopaprird'applicationentroduzione passarellachedanformationSupport. Accederoinhomeutentadminconpasswordsystem.

Siconsigliadimodificarelapasswordduranteilprimoaccessoalloswitch.

Specifiche

Alimentazione

	AXISS2008	AXISS2016/AXIS2024
PotenzaMax280W,conalim entatore esterno. PoEda140Wdedicato	Max500W,da100VCAa240VCA Poeda277Wdedicato
Tensione	Da100VCAa240VCA, 50/60Hz(conalimentatore esterno)	Da100VCAa240VCA,50/60Hz
BatteriaabottoneBatteriaabottoneallitio3V CR2032	Batteriaabottoneallitio3V CR2032

Caratteristichefisiche

	AXISS2008	AXISS2016/AXIS2024
Altezza	44mm44mm
Larghezza	325mm438mm
Profondità	238mm538mm
Peso3,5kg10kg

Ambientali

Temperatura

	AXISS2008/AXISS2016/AXIS2024
Funzionamento	Da0°Ca40°C
StoccaggioDa-40	°Ca65°C

Umiditàrelativa

	AXISS2008/AXISS2016/AXIS2024
Funzionamento	Da10%a90%(senzacondensa)
Stoccaggio	Da5%a95%(senzacondensa)

Ulterioriinformazioni

• Perlaversionepiurecentediquestdocumento,visitareilsitoall'indirizzowww-axis.com
• Perverificaresesonostatipubliclicatiaggiornamentidelfirmwareperilproprio dispositivo,vederewww-axis.com/support
  Perservizidiformazioneutiliewebinar,visitailsito www-axis.com/academy

Informazionisullagaranzia

PerinformationisullagaranziadeldispositivoAxiseinformazioniadessorelative,consultare lapagina www-axis.com/warranty/
