AUA09BE - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques du produit
Marque	Sharp
Modèle	AUA09BE
Type	Climatiseur split (unité intérieure + unité extérieure)
Puissance frigorifique	9000 BTU/h (approx.)
Alimentation	220-240 V ~ 50 Hz
Modes de fonctionnement	Automatique, Refroidissement, Déshumidification
Plage de température extérieure (refroidissement)	21 °C à 43 °C DB
Plage de température intérieure (refroidissement)	21 °C à 32 °C DB
Vitesse de ventilateur	Automatique, Basse, Haute (3 niveaux)
Direction du flux d'air	Verticale (motorisée) et horizontale (manuelle)
Télécommande	Affichage LCD, piles AAA
Minuterie	Arrêt 1 heure, minuterie programmable (0.5-12h)
Filtre à air	Filtres lavables, nettoyage toutes les 2 semaines
Option filtre purificateur	Filtre AZ-F900B (jetable, durée 3-6 mois)
Mémoire panne de courant	Oui (sauf minuterie)
Fonction de veille	Automatique avec minuterie OFF
Installation	Confier à un professionnel
Entretien	Nettoyer les filtres, éviter l'eau sur l'appareil
Sécurité	Mise à la terre obligatoire, ne pas insérer d'objets

FOIRE AUX QUESTIONS - AUA09BE SHARP

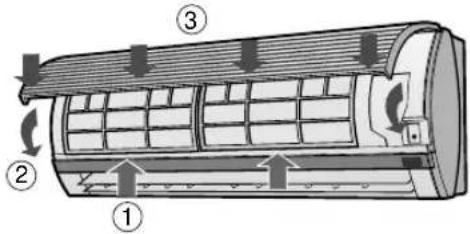

Comment nettoyer les filtres du climatiseur Sharp AUA09BE ?

Éteignez l'appareil et débranchez-le. Ouvrez le panneau avant, soulevez les filtres et retirez-les. Nettoyez-les avec un aspirateur ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les à l'ombre avant de les remettre en place. Effectuez cette opération toutes les deux semaines.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord l'état des piles : si elles sont usagées, remplacez-les par deux piles AAA neuves. Assurez-vous que la télécommande est bien pointée vers la fenêtre de réception de l'unité intérieure, sans obstacle. Si le problème persiste, retirez les piles 30 secondes puis réinsérez-les.

Le climatiseur ne refroidit pas assez, pourquoi ?

Vérifiez les points suivants : les filtres à air sont-ils encrassés ? (nettoyez-les si oui). L'unité extérieure a-t-elle une entrée ou sortie d'air obstruée ? Le thermostat est-il réglé correctement ? Les fenêtres et portes sont-elles fermées ? Évitez les sources de chaleur dans la pièce.

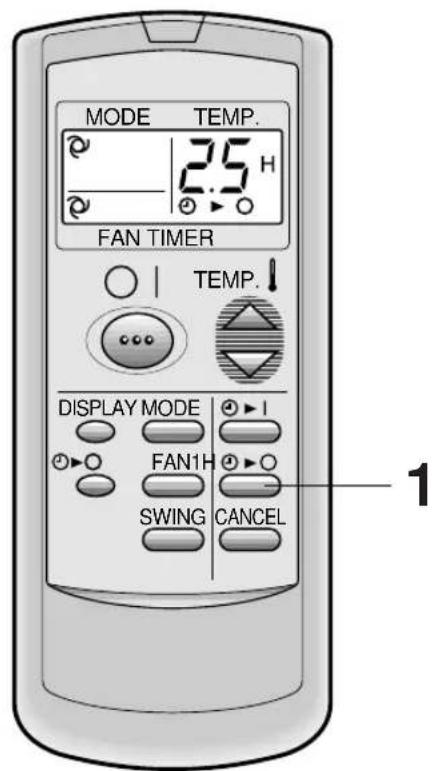

Comment régler la minuterie d'arrêt ?

Sur la télécommande, appuyez sur la touche TIMER OFF. Réglez le délai souhaité (de 0,5 à 12 heures) en appuyant plusieurs fois ou en maintenant la touche enfoncée. Un voyant orange TIMER s'allume sur l'unité. Pour annuler, appuyez sur CANCEL.

Comment utiliser le mode automatique ?

Appuyez sur la touche MODE de la télécommande pour sélectionner le mode AUTOMATIQUE. L'appareil choisit alors automatiquement le mode (refroidissement ou déshumidification) et la température en fonction de la température ambiante. Appuyez sur ON/OFF pour démarrer.

Que faire en cas de panne de courant ?

Le climatiseur possède une mémoire qui conserve les réglages (sauf la minuterie) lors d'une panne. Une fois le courant rétabli, l'unité redémarre automatiquement avec les mêmes réglages. Si la minuterie était activée, vous devez la réinitialiser.

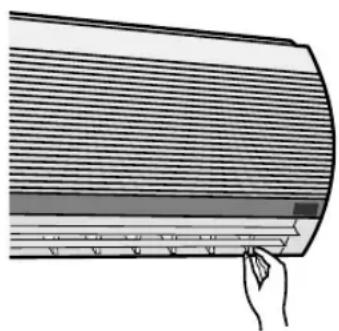

Comment ajuster la direction du flux d'air ?

Pour le réglage vertical, appuyez sur la touche SWING de la télécommande ; le volet oscille. Appuyez à nouveau pour l'arrêter à la position désirée. Pour le réglage horizontal, déplacez manuellement les volets horizontaux. Ne forcez jamais les volets verticaux à la main.

Puis-je utiliser le climatiseur pour chauffer ?

Non, le modèle AUA09BE est un climatiseur refroidissement seul. Les fonctions de chauffage sont disponibles uniquement sur les modèles de la série AY (AY-A07BE, AY-A09BE, AY-A12BE).

À quelle fréquence remplacer le filtre purificateur d'air ?

Le filtre purificateur d'air en option (modèle AZ-F900B) est de type jetable. Sa durée de vie est d'environ 3 à 6 mois selon l'utilisation. Contactez votre revendeur pour l'achat d'un filtre de remplacement.

Que faire si l'appareil émet un bruit anormal ?

Un bruit de bruissement est normal : c'est le réfrigérant qui circule. Un craquement peut être dû à la dilatation des matériaux. Si un bruit persistant ou anormal se produit (grincement, cliquetis), arrêtez l'appareil, coupez le disjoncteur et contactez un technicien qualifié.

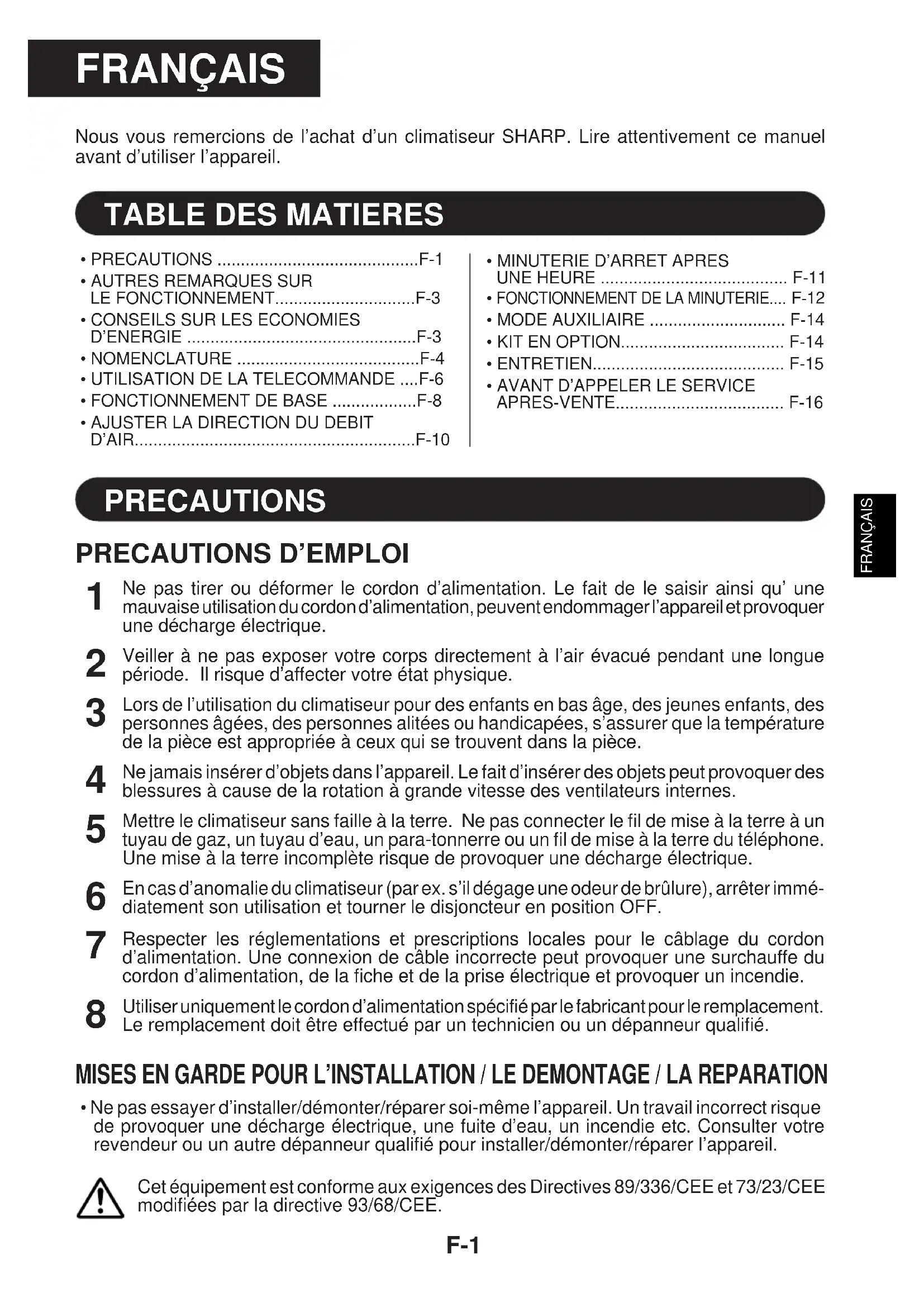

MODE D'EMPLOI AUA09BE SHARP

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIERES

• PRECAUTIONS F-1
  AUTRES REMARQUES SUR LE FONCTIONNEMENT. F-3
  CONSEILS SUR LES ECONOMIES D'ENERGIE .F-3
  NOMENCLATURE F-4
• UTILISATION DE LA TELECOMMANDE ....F-6
  FONCTIONNEMENT DE BASE F-8
  AJUSTER LA DIRECTION DU DEBIT D'AIR. F-10

MINUTERIE D'ARRET APRES UNE HEURE F-11
FONCTIONNEMENT DE LA MINUTERIE.... F-12
MODE AUXILIAIRE F-14
KIT EN OPTION. F-14
ENTRETIEN F-15
AVANT D'APPELER LE SERVICE
APRES-VENTE F-16

PRECAUTIONS

PRECAUTIONS D'EMPLOI

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir ainsi qu'une mauvaise'utilisation du cordon d'alimentation, peuvent endommager l'appareil et provoquer une décharge électrique.
2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affectorer votre état physique.
3 Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pierce est appropriée à ceux qui se trouvent dans la pierce.
4 Ne jamais insérer d'objets dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes.
5 Mettre le climatiseur sans faillie a la terre. Ne pas connecter le fil de mise a la terre a un tuyau de gaz, un tuyau d'eau, un para-tonnerre ou un fil de mise a la terre du téléphone. Une mise a la terre incomplete risque de provoquer une decharge electrique.
6 En cas d'anomalie du climatiseur (par ex. s'il dégage une odeur de brûlure), arrêté immédiatement son utilisation et tourner le disjoncteur en position OFF.
7 Respecter les reglementations et prescriptions locales pour le cablage du cordon d'alimentation. Une connexion de cable incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise electrique et provoquer un incendie.
8 Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

MISES EN GARDE POUR L'INSTALLATION / LE DEMONTAGE / LA REPARATION

• Ne pas essayer d'installer/demonter/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/demonter/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRECAUTIONS

PRECAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenetre ou une porte pour aérer la piece, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène.
2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique.
3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée.
4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place.
5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures.
6 Cet apparéil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes.
7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau penetre dans l'appareil, l'isoation electrique risque d'être détiorée et de provoquer une décharge electrique.
8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer une performance insuffisante ou des pannes.
9 S'assurer d'arrête l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser.
10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil.
11 Cet apparéil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRECAUTIONS SUR L'EMPLACEMENT / L'INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et de fréquence appropriées.
  L'utilisation d'une alimentation ayant une tension ou une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuire. Il risque de provoquer un incendie.
  Installer l'appareil dans un endroit peu poussiereux, sans fumées et de l'humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pierce, les meubles etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPERATURES DE SERVICE

		TEMP. INT. TEMP.EXT.
FRAIS	limite supérieure	32°C D.B. 43°C D.B.23°C W.B.-
	limite inférieure	21°C D.B. 21°C D.B.15°C W.B.-
CHAUFFAGE(uniquement AY-A07BE/AY-A09BE/AY-A12BE)	limite supérieure	27°C D.B. 24°C D.B.-18°C W.B.
	limite inférieure	20°C D.B. -8.5°C D.B.-9.5°C W.B.

• Le dispositif de protection intégre peut empêcher cette unité de fonctionner quand celle-ci est utilisé hors de cette plage.

• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continulement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pourcents.

LORSQU'UNE PANNE DE COURANT SE PRODUIT

Ce climatiseur possede une fonction de mémoire pour memoriser les réglages lorsqu'une panne de courant se produit.

Une fois que le courant est rétablet après la panne, l'unité redemarre automatiquement avec les mêmes réglages qui étaient actifs avant la panne, à l'exception des réglages de la minuterie.

Si les minutes ont ete regles avant la panne de courant, il sera neceassaire de les reinitialiser apres le retablissement du courant.

REMARQUES SUR LES MODELES AY-A07BE/AY-A09BE/AY-A12BE

FONCTION DE PRECHAUFFAGE

En mode de chauffage, le ventilateur interieur risque de ne pas demarrer pendant deux a cinq minutes après la mise en marche de l'appareil pour empêcher que de l'air frais soit produit par l'unité.

FONCTION DE DEGIVRAGE

Lorsque de la glace se forme sur I'echangeur de chaleur dans l'unité extérieur pendant I'opération de CHAUFFAGE, un dégivrage automatique produit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs interieur et extérieur s'arrêtent de fonctionner.
- Une fois que le dégivrage est terminé, l'unité termine automatiquement son fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFAGE

• Le climatiseur utilise une pompe à chaleur pour extraire la chaleur de l'air extérieur et la libérer à l'intérieur de la piece. La température de l'air extérieur a donc une forte influence sur l'efficacité du chauffage.
  Si l'efficacite du chauffage est reduite a cause d'une tempereut exterieure trop basse, utilisez un chauffage supplémentaire.
• Beaucoup de temps est nécessaire pour chauffer une piece en totalité à cause du système de circulation d'air force.

CONSEILS SUR LES ECONOMIES D'ENERGIE

Voici quelques manières simple d'économiser de l'énergie quand vous utilisez votre climatiseur.

REGLEZ L'APPAREIL A UNE TEMPERATURE APPROPRIE

• En réglant le thermostat à une température de 1^ supérieure à celle de la temperature souhaitiée en mode FRAIS (et de 2^ inférieure en mode CHAUFFAGE avec les modèles AY-A07BE/AY-A09BE/AY-A12BE) permet une économie d'environ 10 pourcents de sa consommation électrique.
• Le réglage à une température beaucoup plus BASSE que nécessaire pendant le fonctionnement en refroidissement entraînera une augmentation de la consommation électrique.

PROTEGER DU SOLEIL ET EMPECHER LES COURANTS D'AIR

• Une protection contre les rayons du soleil pendant le fonctionnement en refroidissement permettra une réduction de la consommation électrique.
• Fermez les fenêtres et les portes pendant le fonctionnement en refroidissement (et en chauffage avec les modèles AY-A07BE/AY-A09BE/AY-A12BE).

REGLER LE DEBIT D'AIR CORRECT POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR MAINTENEZ LE FILTR PROPRE POUR ASSURER LE FONCTIONNEMENT LE PLUS EFFICACE PROFITEZ AU MAXIMUM DE LA FONCTION DE LA TEMPORISATION D'ARRET

DEBRANCHER LE CABLE D'ALIMENTATION LORSQUE L'UNITE NE VA PAS ETRE UTILISEE PENDANT DE LONGUES PERIODES DE TEMPS

L'unité interieure consomme tout de même un peu d'énergie quand elle ne fonctionne pas.

UNITE INTERIEURE

① ① Bouche d'entrée (Air)
② ② Panneau d'ouverture
③ Filtres à air
④ Bouton AUX. Button
④ ⑤ Fenêtre RECEIVER
⑤ Cordon d'alimentation
⑥ ⑦ Panneau d'indicateur
⑦ ⑧ Volets d'aération à réglage vertical
⑧ ⑨ Volets d'aération à réglage horizontal
⑨ ⑩ Sortie (Air)
⑩ ⑪ Telecommande
① ② Voyant de vitesse de ventilateur automatique AUTO FAN SPEED (verte)
⑬ Voyant de vitesse de ventilateur FAN SPEED (verte)
12 ④ Voyant de minuterie TIMER (orange)
14 ⑤Voyant de marche OPERATION ⑤ (rouge)

UNITE EXTERIEURE

AE-A09BE/AE-A12BE AU-A09BE/AU-A12BE

16
17
18

AE-A07BE AU-A07BE

⑥ Entre (Air)
⑦ Tube réfrigerant et cordon d'in-terconnexion
Tuyau de drainage
⑨ Sortie (Air)

16

17

18

19

TELECOMMANDE

① EMETTEUR
② AFFICHAGE (Affichage à cristaux liquides)
③ Touche ON/OFF
④ THERMO. (Thermostat)
⑤ Touche DISPLAY
⑥ Touche MODE

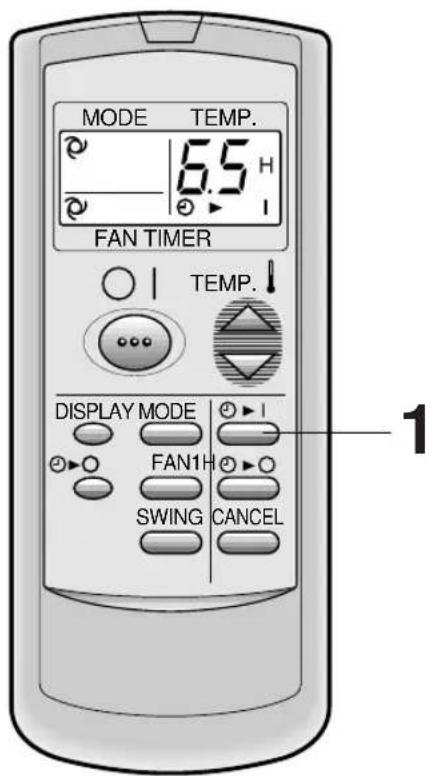

⑦ Touche TIMER ON (pour régler la minuterie d'activation)
⑧ Touche d'arrêt de la minuterie ONE-HOUR OFF TIMER
⑨ Touche TIMER OFF (pour régler la minuterie d'arrêt)
⑩ Interrupteur de ventilation FAN
① Bouton d'annulation de la minuterie TIMER CANCEL
⑫ Touche SWING

(Le symbole mode de chauffage existe uniquement sur les modèles AY-A07BE/AY-A09BE/AY-A12BE)

AFFICHAGE L.C.D. DE LA TELECOMMANDE

⑬ SYMBOLS DE MODE

:AUTOMATIQUE:PAS

:CHAUFFAGE:SEC

(uniquement pour AY-A07BE/AY-A09BE/AY-A12BE)

14 SYMBOLES DE VITESSE DE VENTILATEUR

：AUTOMATIQUE

:Réglage manuel

15 INDICATEUR DE TEMPERATURE ET DE DECOMPTE DU TEMPS
16 SYMBOLES DETRANSMISSION
INDICATEUR DE MINUTERIE ON/OFF Indique les heures de réglage de la minuterie.

(Le symbole mode de chauffage existe uniquement sur les modèles AY-A07BE/AY-A09BE/AY-A12BE)

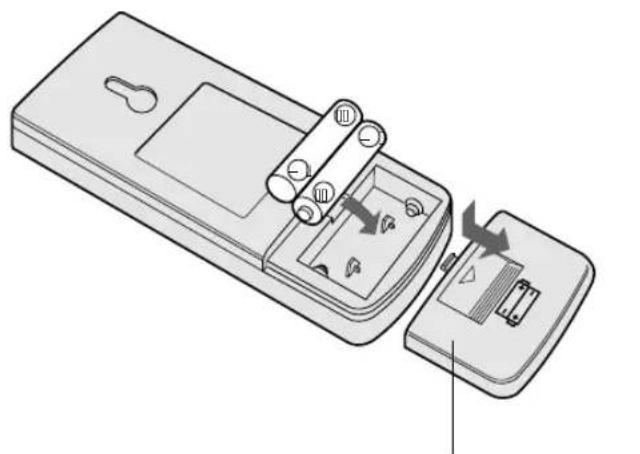

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirez le couvercle du compartment des piles au dos de la télécommande.
2 Insérer les piles dans le compartment en respectant les polarités et

• Des lignes seront indiquées à l'affichage lorsque les piles sont installées correctement.

3 Remetre en place le couvercle du compartment des piles.

Couvcle de la telecommande

REMARQUES :

• La durée de service de la batterie est d'environ un an dans des conditions d'utilisation normale.
• Lors du remplacement des piles, toujours remplacer les deux piles, et s'assurer qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, enlever les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

VOICI COMMENT UTILISER LA TELECOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'ap-pareil.
• La télécommande peut envoyer des signaux d'une distance de 7 metres.

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent:gérer son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même piece, risque de creer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, magnétoscope ou un autre équipement utilisé dans la même piece.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou pres d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

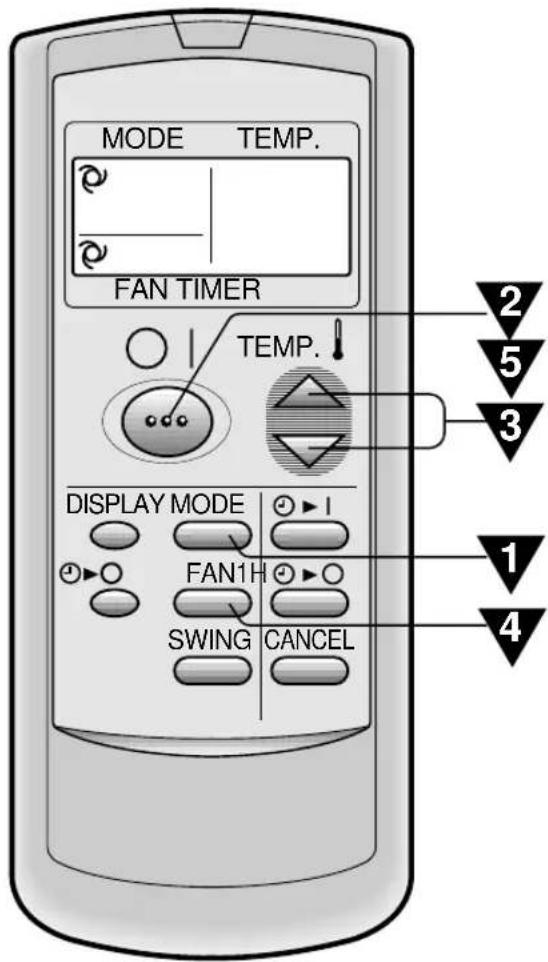

Appuyer sur la touche MODE pour selectionner le mode de fonctionnement.

AUTOMATIQUE CHAUFFAGE FRAIS SEC

CHAUFFAGE

le chauffage concerne uniquement le modeLEAY-A07BE/AY-A09BE/AY-A12BE)

Appuyer sur la touche ON/OFF pour commencer l'utilisation.

• Le témoin rouge OPERATION ( 目) s'allume sur l'appareil.

Appuyer sur la touche THERMO. pour régler la température désirée.

AUTOMATIQUE/SEC

La température peut être modifiée par incréments de 1^ dans un intervalle de 2^ supérieur à 2^ inférieur à la température automatiquement déterminée par le climatiseur.

FRAIS(CHAUFFAGE pour AY-A07BE/AY-A09BE/AY-A12BE) MODE

La températe peut être régée dans un intervalle de 18 à 32^

Appuyez sur la touche FAN pour régler la vitesse de ventilation souhaitation. AUTOMATIQUE DOUX HAUT BAS

• En mode SEC, la vitesse du ventilateur est pré-regée sur AUTOMATIQUE et ne peut pas être modifiée.

Pour eteindre l'appareil, appuyer a nouveau sur la touche ON/OFF.

• Le témoin rouge OPERATION ( 3) s'éteint sur l'appareil.

CONSEILS A PROPOS DU MODE AUTOMATIQUE

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pierce et la température extérieure lorsque l'appareil est allumé.

Modes et réglages de température pour les modèles AH-A07BE/AH-A09BE/AH-A12BE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 24°C SEC		Temp. ambiente au démarrage
24°C-26°C FRAIS	24°C
26°C-28°C FRAIS	25°C
Au-dessus de 28°C FRAIS	26°C

Modes et réglages de température pour les modèles AY-A07BE/AY-A09BE/AY-A12BE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 21°C CHAUFFAGE 23°C
21°C-24°C SEC		Temp. ambiente au démarrage
24°C-26°C FRAIS	24°C
26°C-28°C FRAIS	25°C
Au-dessus de 28°C FRAIS 26°C

CONSEILS AU SUJET DU VOYANT DE VITESSE DE VENTILATEUR

Pendant le fonctionnement, levoyant FAN SPEED s'allume sur trois niveaux (2 niveaux pour le mode SEC) sur le panneau indicateur de l'unité pour indiquer la vitesse du ventilateur.

Lorsque la vitesse du ventilateur est reglee sur AUTOMATIQUE

Levoyant AUTO FAN SPEED s'allume.

Lorsque la vitesse du ventilateur est reglee sur manuel

Faible

Vitesse basse

Vitesse haute

DIRECTION VERTICALE DU DEBIT D'AIR

La direction du début d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un comfort optimum :

Modes FRAIS et SEC	Débit d'air horizontal
Mode CHAUFFAGE (uniquement pour AY-A07BE/AY-A09BE/AY-A12BE)	Débit d'air diagonal

VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage d'aération vertical change continulement d'angle.

Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est à la position désirée.

Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma.
- La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FARIS et SEC

Mode CHAUFFAGE (uniquement pour AY-A07BE/AY-A09BE/AY-A12BE)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le débit d'air puisse être dirigé vers le sol.

DIRECTION HORIZONTAL DU DEBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisé pour le réglage.
  Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produit.

MINUTERIE D'ARRET APRESUNE HEURE

Lorsque la minuterie ONE-HOUR OFF est reglee, l'appareil s'arrête de fonctionner après une heures.

1 Appuyer sur la touche ONE-HOUR OFF TIMER.

La telecommande affiche 一 一
- Le témoin lumineux orange TIMER ( Ⓞ s'allume sur l'appareil.
L'appareil s'arrête après une heures.

POUR ANNULER

Appuyer sur la touche d'annulation CANCEL.

• Le témoin lumineux orange TIMER ( Ⓞs'eteint sur l'appareil.

Ou, eteindre l'appareil en appuyant sur la touche ON/OFF.

• Le témoin lumineux rouge OPERATION (é) et le témoin lumineux orange TIMER (s'éteignent sur l'appareil.

REMARQUES :

• Le fonctionnement ONE-HOUR OFF TIMER a la priorite sur les fonctionnements TIMER ON et TIMER OFF.
  Lorsque ONE-HOUR OFF TIMER est regle pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heures avec la condition reglee precedemment.
• Si l'on peut utiliser l'appareil une autre heures avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.

MINUTERIE DESACTIVEE

L'unité s'arrête automatiquement suivant votre réglage.

Le délambda de la temporisation peut être régé à un minimum de 0.5 heures (30 minutes) à un maximum de 12 heures.

Réglable par increment de 0.5 heures (30 minutes) jusqu'à 9.5 heures et par increment de 1 heures de 10 à 12 heures.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1 Appuyer sur la touche d'arrêt de la temporisation TIMER OFF (O) et reglez le déliaitouhaité.

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enforcée pour effectuer un réglage plus rapide.

• Le témoin lumineux orange TIMER ( ① ) s'allume sur l'appareil.
  L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la minuterie décomptera pour indiquer le temps restant.

Exemple:Lorsque youssouhaitez arrer le fonctionnement 2.5 heures plus tard.

CONSEILS A PROPOS DU FONCTIONNEMENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est régla, l'églage de la température est effectué automatiquement pour éviter que la pièce devienne excessivement chaude ou froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC:

• Une heures après le départ de la temporisation, la température augmente de 1^ C au-dessus du réglage original du thermostat.

MODE DE CHAUFFAGE:

(uniquement pour les modèles AY-A07BE/AY-A09BE/AY-A12BE)

• Une heures après le début de fonctionnement, la température chute de 3^ plus bas que le réglage original du thermostat.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'annulation CANCEL.

Le témoin lumineux orange TIMER ( ) s'eteint sur l'appareil.

POUR MODIFIER LE REGLAGE D'HEURE

Appuyer sur la touche de minuterie que vous souhaitez modifier, (de coupure TIMER OFF ou de mise en marche TIMER ON) et modifiez le réglage du temps.

MINUTERIE ACTIVEE

L'unité s'arrête automatiquement suivant votre réglage.

Le délambda de la temporisation peut être régle à un minimum de 0.5 heures (30 minutes) à un maximum de 12 heures.

Réglable par increment de 0.5 heures (30 minutes) jusqu'à 9.5 heures et par increment de 1 heures de 10 à 12 heures.

Exemple:Lorsque you voulez que la température de la piece soit a votre convenance 6.5 heures plus tard.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1 Appuyer sur la touche TIMER ON ( ① ) I

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enforcée pour effectuer un réglage plus rapide.

• Le témoin lumineux orange TIMER ( Ⓞ ) s'allume sur l'appareil.
  L'appareil émet'un bip lorsqu'il reçoit le signal.
• Le réglage de la minuterie décomptera pour indiquer le temps restant.

Selectionnez le mode, la température et la vitesse de ventilateur à votre convenance.

• Lorsque la température est régée avec la temporisation de mise en marche TIMER ON, celle-ci est affichée pendant 5 secondes et ensuite l'affichage de l'heure reprend.
• Si vous ne souhaitez pas modifier le réglage, l'unité fonctionnera suivant le dernier réglage.
• L'appareil s'allume avant l'heure régée afin de permettre à la pièce d'atteindre la température désirée par l'heure programmée. (Fonction de réveil)

REMARQUES SUR LE REGLAGE ET LE FONCTIONNEMENT DE LA MINUTERIE

• Le dernier réglage du temps sera mémorisé et apparaitra sur l'affichage de la télécommande lorsque vous effectuerez le prochain réglage de la minutes d'activation ou de désactivation TIMER OFF ou TIMER ON.
• Les minutes d'activation ou de désaction TIMER OFF et TIMER ON ne peuvent être régées ensemble.

La derniere minuterie reglee sera active.

• Lorsque la minuterie ONE-HOUR OFF TIMER (Coupure après une heures de fonctionnement) est reglee, les minuteries TIMER OFF et TIMER ON ne sont pas disponibles.
• Lorsque la minuterie ONE-HOUR OFF TIMER est reglee pendant les delais des minuteries TIMER OFF ou TIMER ON, cette minuterie sera annulée.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité interieure et appuyer sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION (口) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTOMATIQUE.
• La vitesse du ventilateur et le réglage de température sont en position AUTOMATIQUE.

POUR ETEINDRE

Appuyer à nouveau sur la touche AUX. du panneau de commande.

• Le témoin rouge OPERATION ( ニ ) s'eteint sur l'appareil.

REMARQUE :

Si la touche AUX. est enforcée pendant le fonctionnement normal, l'appareil s'est.

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtré purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre.

Le matériel anti-bacterien d'apatite utilise dans le filtré purificateur d'air élimine les virus et autres germes adsorbées.

La périodicité de remplacement du type jetable est d'environ 3~6 mois.

Contacter votre revendeur pour l'achat de cette option.

Type AZ-F900B

ATTENTION

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES Les filtres à air doivent être nettoyés toutes les deux semaines.

1 ETEINDRE L'APPAREIL
2 ENLEVER LES FILTRES

1 Soulever le panneau d'ouverture.
2 Pousser les filtres à air légèrement vers le haut pour les déverrouiller.
3 Tirer les filtres a air vers le bas pour les déposer.

3 NETTOVER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 REINSTALLER LES FILTRES

1 Réinstaller les filtres dans leurs positions originales.
2 Fermer le panneau avant.
3 Pousser la partie centrale du panneau fermement pour le verrouiller en place.

NETTOYER L'APPAREIL ET LA TELECOMMANDE

ATTENTION

• Essuyer avec un chiffon doux.
• Ne pâs éclabousser avec de l'eau ou verser de l'eau dessus. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

1 Faites fonctionner l'unité en mode FRAIS avec un réglage de température à 32^ pendant environ une demi journee pour permettre au mécanisme de secher complètement.
2 Arreter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si celui-ci sert exclusivement pour le climatisationur.
3 Nettoyer les filtres, puis les réinstaller.

1 S'assurer que les filtres a air ne sont pas encrassés.
2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air.

ATTENTION

3 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place.

AVANT D'APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immeditatement après sa mise hors circuit. L'appareil ne fonctionne pas immeditatement après le changement de mode. Cela sert à protégger le mecanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfrigérant se propaguant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la va-peur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air décharge par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieurependant le dégivrage. (uniquement dans les modèles AY-A07BE/AY-A09BE/AY-A12BE)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modèles AY-A07BE/AY-A09BE/AY-A12BE) L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est géné par la friction du panneau avant et par la dilatation ou la connexion des autres composants due à une variation de température.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-venture.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont encrossés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est régle correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la pierce peut empêcher que l'appareil attigne la température désirée.	Vérifier si des appar兼ls qui générent de la chaleur fonctionnent dans la pierce.

SI L'APPAREIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télécommande sont usa-gées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télécommande sont en place en respectant les polarités.

Contacter le service après si les voyants OPERATION et TIMER clignotent sur le panneau d'indicateurs.

: AUTO : Handbodienue

installing

⑤ TEMPERATUUR EN TIMER-AFTEL-INDICATOR
⑥ SYMBOOL VOOR VERZENDEN
⑦ TIMER AAN/TIMER UIT-INDICATOR
