Evos 25 MC4 - Climatisation Ariston Thermo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	25 kW
Type de réfrigérant	R-410A
Classe énergétique	A++
Niveau sonore	55 dB(A)
Dimensions (L x H x P)	1000 x 800 x 400 mm
Poids	80 kg
Utilisation	Idéal pour les espaces commerciaux et résidentiels
Entretien	Filtres à nettoyer tous les 3 mois, vérification annuelle par un professionnel
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - Evos 25 MC4 Ariston Thermo

Quelle est la capacité de refroidissement de l'Ariston Thermo Evos 25 MC4 ?

L'Ariston Thermo Evos 25 MC4 a une capacité de refroidissement de 2,5 kW.

Comment régler la température de la climatisation ?

Pour régler la température, utilisez la télécommande fournie ou le panneau de contrôle sur l'unité. Appuyez sur le bouton de température pour augmenter ou diminuer la température souhaitée.

Que faire si l'unité ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique et assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment nettoyer le filtre de l'unité ?

Pour nettoyer le filtre, retirez-le de l'unité, passez-le sous l'eau tiède pour éliminer la poussière, puis laissez-le sécher complètement avant de le remettre en place.

L'unité fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut être causé par des objets coincés dans le ventilateur ou un problème mécanique. Vérifiez l'unité pour éliminer tout obstacle et si le bruit persiste, contactez un professionnel.

Quel est le niveau sonore de l'Ariston Thermo Evos 25 MC4 ?

Le niveau sonore de l'Ariston Thermo Evos 25 MC4 est de 34 dB(A) en mode silencieux.

Comment passer en mode chauffage ?

Pour passer en mode chauffage, utilisez la télécommande ou le panneau de contrôle et sélectionnez le mode 'Chauffage'.

Quel type de réfrigérant utilise l'Ariston Thermo Evos 25 MC4 ?

L'Ariston Thermo Evos 25 MC4 utilise le réfrigérant R32, qui est plus écologique.

Quelle est la consommation énergétique de l'unité ?

L'Ariston Thermo Evos 25 MC4 a un indice énergétique de classe A++, ce qui indique une bonne efficacité énergétique.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'Ariston dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Evos 25 MC4 Ariston Thermo

Nous tenons à vous remercier de nous avoir accordé la préférence lors de l'achat de votre climatiseur.

Nous sommes certains de vous avoir fourni un produit techniquement valable.

Ce mode d'emploi a spécialement été conçu pour vous aider, par des renseignements et des conseils, à l'utiliser correctement et à assurer son entretien afi n que vous puissiez apprécier à plein toutes ses qualités.

Conservez-le avec soin pour le consulter en cas de besoin.

Notre service après-vente est à votre entière disposition pour toute éventualité.

Veuillez agréer, Monsieur, nos salutations distinguées.

Malgré le soin apporté à la réalisation de ce livret, quelque erreur pourrait avoir échappé à nos services de contrôle.

Nous vous prions par conséquent de bien vouloir nous signaler les inexactitudes que vous seriez amené à constater pour nous permettre d'améliorer notre service.

CE PRODUIT EST CONFORME À LA DIRECTIVE EU 2002/96/EC

Le symbole de la poubelle barrée d'une croix, appliqué sur l'appareil, indique que le produit en fin de vie, ne doit pas être jeté avec les déchets ménagers, mais déposé dans un point de collecte approprié pour appareils électriques et électroniques ou être remis au commerçant lors de l'achat d'un nouvel appareil équivalent.

Il relève de la responsabilité de l'utilisateur de déposer l'appareil en fin de vie dans les points de collecte appropriés.

Une collecte sélective appropriée pour acheminer l'appareil usagé au recyclage, au traitement et à une mise au rebut respectueuse de l'environnement contribue à éviter des effets nocifs sur l'environnement et sur la santé et favorise la réutilisation des matériaux composant le produit.

Pour de plus amples renseignements sur les systèmes de collecte différenciée, s'adresser au service municipal compétent ou au magasin où l'achat a été effectué.

NORME RISQUE
N'effectuer aucune opération exigeant l'ouverture de l'appareil	Electrocution par contact avec des composants sous tension.Lésions sous forme de brûlures dues à la présence de composants surchauffés ou de blessures provoquées par des saillies et des bords tranchants.	⚠️
Ne pas effectuer d'opérations impliquant la dépose de l'appareil.	Electrocution par contact avec des composants sous tension.Lésions sous forme de brûlures dues au froid provoquées par le gaz s'échappant des luyaux débranchés.	⚠️
Ne pas utiliser la fi che du câble d'alimentation électrique pour brancher ou arrêter l'appareil.	Electrocution provoquée par le mauvais état du câble, de la fi che ou de la prise	⚠️
Ne pas enrouler/endommager/modifi er/échauffer le câble d'alimentation ni y placer des objets lourds	Electrocution provoquée par des fi ls sous tension dénudés.	⚠️
Ne jamais poser d'objets sur l'appareil	Lésions provoquées par la chute de l'objet par suite de vibrations	⚠️
Ne pas monter sur l'appareil. Lésions provoquées par la chute de l'appareil.	Lésions provoquées par chule d'une hauteur élevée ou par coupure (échelle pliante).	⚠️
Ne pas monter sur des chaises, des labourets, des échelles ou des supports instables pour netloyer l'appareil.	Electrocution par contact avec des composants sous tension.	⚠️
N'effectuez aucune opération de nettoyage de l'appareil sans avoir auparavant éteint l'appareil, débranché la fi che ou désactivé l'interrupteur dédié.	Endommagement de l'appareil dû à un usage impropre	⚠️
Ne pas permettre à des enfants ou à des personnes inexpérimentées d'utiliser l'appareil.	Explosions, incendies ou intoxications en cas de fuite de gaz émanant des orifi ces. Flammes éteintes par le fl ux d'air.	⚠️
Ne dirigez pas le fl ux de l'air vers des plans de cuisson ou des poêles à gaz.	Electrocution par contact avec des composants sous tension.Lésions provoquées par des coupures.	⚠️
Ne pas glisser les doigls dans les bouches de sortie de l'air et dans les grilles d'aspiration de l'air.	Lésions dues à des brûlures ou à inhalation de fumée.	⚠️
Ne pas boire l'eau condensée. Lésions dues à intoxication.	Lésions dues à des brûlures ou à inhalation de fumée.	⚠️
En cas de présence d'une odeur de brûlé ou de fumée s'échappant de l'appareil, couper l'alimentation électrique, ouvrir les fenêtres et appeler un technicien	Inondations dues à l'eau s'échappant des tuyaux débranchés	⚠️
Ne pas effectuer d'opérations impliquant la dépose de l'appareil.	Endommagement de l'appareil ou des objets placés en dessous par la chute de l'appareil détaché de ses supports.	⚠️
Ne jamais poser d'objets sur l'appareil	Endommagement des parties peintes ou en plastique	⚠️
Ne pas utiliser d'insecticides, de solvants ou de produits de nettoyage agressifs pour l'entretien de l'appareil.	Endommagement de l'appareil du fait d'une surcharge de fonctionnement.Endommagement des objets indûment traités.	⚠️
Ne pas utiliser l'appareil pour des usages autres qu'un usage domestique habituel.	Endommagement de l'appareil dû à un usage impropre.	⚠️
Ne pas permettre à des enfants ou à des personnes inexpérimentées d'utiliser l'appareil.	Endommagement ou dépérissement à cause de l'excès de froid/chaleur, humidité, ventilation.	⚠️
Ne pas diriger le fl ux de l'air vers des objets de valeur, des plantes ou des animaux.	Endommagement d'objets par suintement excessif de l'appareil.	⚠️
N'utilisez pas le climatiseur trop longtemps dans des conditions d'humidité dépassant 80 %.	L'écoulement d'eau condensée peut provoquer des dégâts ou des dysfonctionnements	⚠️
Ne pas placer d'autres appareils électriques, de meubles ou d'objets craignant l'humidité sous l'unité interne ou externe	Manque d'oxygène	⚠️
Assurer une ventilation suffi sante de la pièce où se trouve le climatiseur en présence d'un appareil à combustion	Risque d'incendie, de lésion, d'explosion	⚠️
Ne pas s'exposer trop longtemps au fl ux d'air Problèmes de santé		⚠️
Ne pas utiliser l'appareil à proximité de produits dangereux et de gaz inll ammables ou corrosils	Risque d'incendie, de lésion, d'explosion	⚠️
Vérifi er au moins une fois tous les 12 mois l'intégrité du châssis et de la structure de maintien de l'unité externe		⚠️

Légende symboles :

Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort.
Le non-respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.

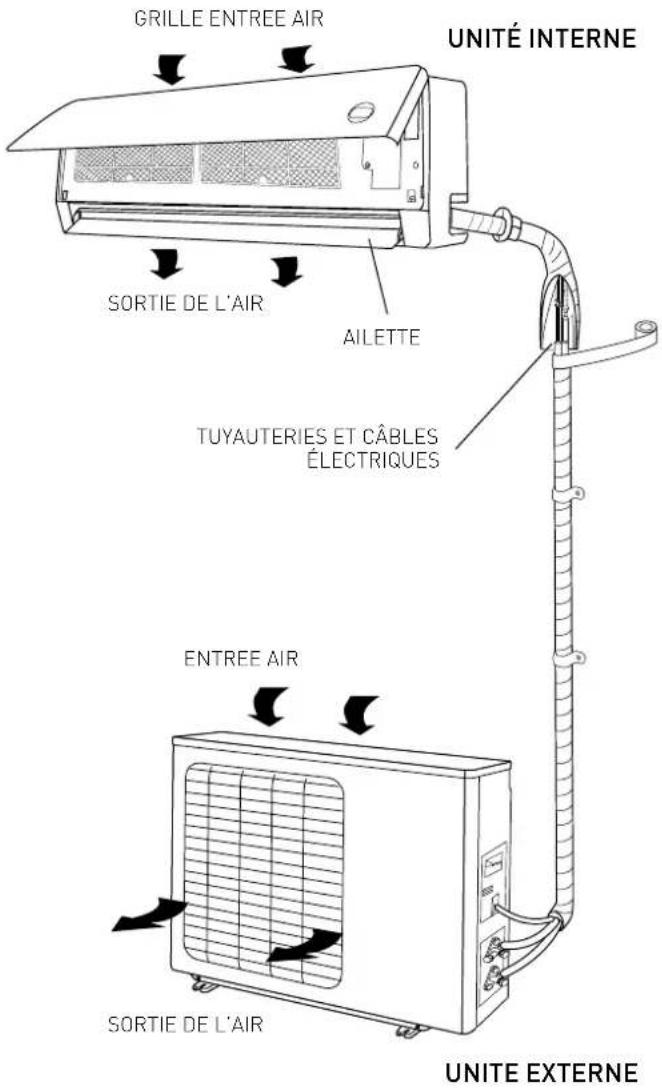

MODELE MURAL

Le climatiseur se compose de deux unités reliées entre elles par des tuyaux en cuivre (dûment isolés) et par un câble électrique d'alimentation.

L'unité interne doit être installée sur un mur de la pièce devant être climatisée. L'unité externe peut être installée au sol ou au mur, sur des pattes de fi xation adéquates.

Suggestions pour le fonctionnement :

• Pour que le climatiseur soit performant, il faut faire attention à son dimensionnement. (Risque de mauvais rendement de l'appareil).
• Ne couvrez jamais avec des objets les grilles d'entrée et de sortie de l'air. (Risque de surchauffe de l'appareil).
• En cas d'arrêt prolongé de l'appareil, débranchez le câble d'alimentation électrique car l'appareil est toujours sous tension. (Risque de lésions dues à incendie et émanation de fumée).
• Pour un rendement optimal de l'appareil, maintenir constante la température ambiante grâce à l'oscillation. Fermer les portes et les fenêtres et nettoyer régulièrement les fi ltres.
• Ne pas refroidir la pièce à outrance pour éviter les brusques variations de température

ATTENTION :

• Ne pas utiliser la fi che du câble d'alimentation électrique pour brancher ou arrêter l'appareil (risque d'électrocution).
• Ne jamais grimper sur l'unité interne ou externe et ne jamais rien poser dessus (risque de lésions personnelles et d'endommagement d'objets par suite de chute d'une hauteur élevée)
• Ne pas s'exposer trop longtemps au fl ux d'air (risque de lésions personnelles suite à une sensibilisation de la peau)

GRILLE ENTREE AIR UNITÉ INTERNE SORTIE DE L'AIR AILETTE TUYAUTERIES ET CÂBLES ÉLECTRIQUES ENTREE AIR SORTIE DE L'AIR UNITE EXTERNE

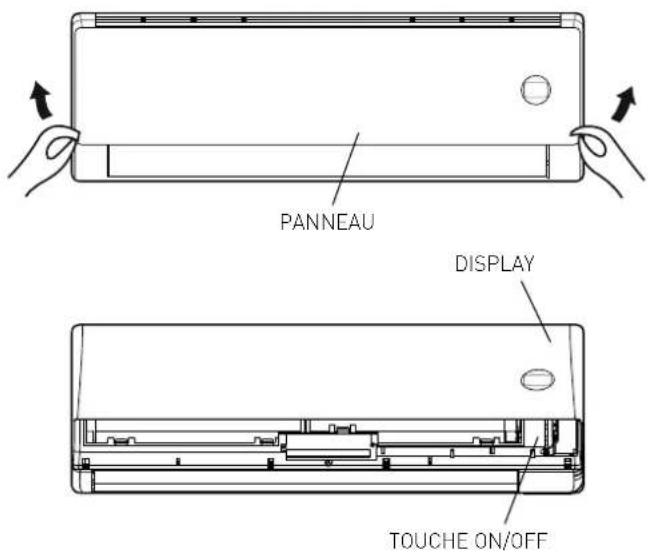

PANNEAU UNITE INTERIEURE

TOUCHE ON/OFF

Appuyer sur cette touche pour allumer/éteindre l'appareil. Le système fonctionnera en mode AUTO (Tset=24 °C).

Appuyant deux fois sur cette touché, le climatiseur passe en mode Refroidissement forcé (utilisée exclusivement par l'installateur lors de la mise en service).

ATTENTION :

- Ne pas manipuler le sélecteur avec les mains mouillées. (risque de lésions par électrocution).

PANNEAU DISPLAY TOUCHE ON/OFF

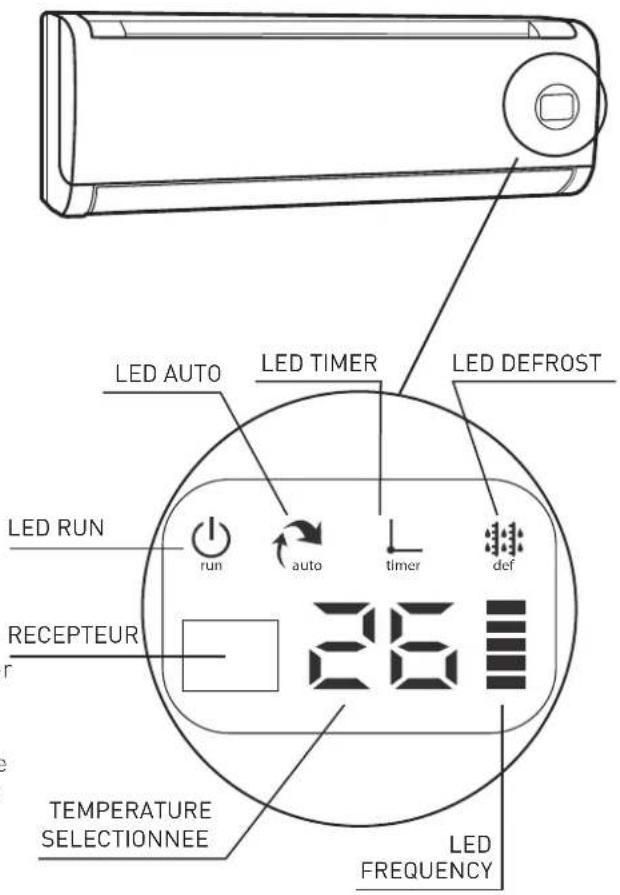

LED - DISPLAY

Le climatiseur est équipé d'un écran pour afficher certains paramètres de fonctionnement (voir figure).

• La led RUN
  indique que le climatiseur est en position d'attente
• La led AUTO
  indique un fonctionnement en mode automatique
• La led TIMER
  indique un fonctionnement en mode timer
• La led DEFROST
  indique un fonctionnement en mode defrost
• La led FREQUENCY
  indique la fréquence de travail du compresseur.

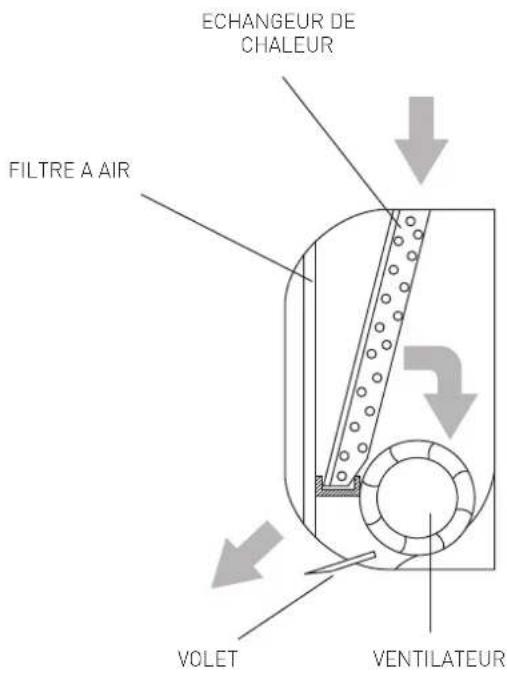

FONCTIONNEMENT

Le climatiseur est un appareil spécialement conçu pour créer dans une pièce des conditions climatiques idéales pour le bien-être des personnes. Il peut refroidir, déshumidifi er et réchauffer l'air de façon tout à fait automatique.

L'air, aspiré par le ventilateur, entre par la grille supérieure et passe ensuite à travers le fi ltre qui stoppe la poussière. Il passe ensuite par les ailettes de l'échangeur de chaleur. Ce serpentin refroidit et déshumidife l'air, ou le réchauffe.

La chaleur provenant de la pièce est évacuée à l'extérieur par l'unité externe.

Enfin, le ventilateur envoie l'air dans la pièce : le sens de sortie de l'air est réglé à l'aide des ailettes verticales et des défl ecteurs horizontaux).

FONCTIONS DE BASE

• CHAUFFAGE
  Dans ce mode, le climatiseur chauffe la pièce en utilisant le fonctionnement par "pompe à chaleur".
  • REFROIDISSEMENT
  Dans ce mode, le climatiseur refroidit la pièce et réduit en même temps l'humidité présente dans l'air.
• VENTILATION
  Cette fonction permet de faire circuler l'air à l'intérieur de la pièce.
  • DÉSHUMIDIFICATION
  Ce mode de fonctionnement qui alterne des cycles de refroidissement et de ventilation, est prévu pour obtenir une déshumidification de l'air sans modifier de beaucoup la température ambiante.
• AUTO
  Dans ce mode, le mode et la vitesse du ventilateur sont défi nies automatiquement en fonction de la température ambiante.
• TURBO
  Cette fonction permet à l'unité d'atteindre la température présélectionnée dans les plus brefs délais possible
• TIMER
  Cette fonction permet d'allumer ou d'éteindre le climatiseur à l'heure souhaitée.
• SWING VERTICAL
  Cette fonction permet d'activer l'oscillation automatique des ailettes.

LED AUTO LED TIMER LED DEFROST LED RUN RUN auto timer def RECEPTEUR 28 TEMPERATURE SELECTIONNEE LED FREQUENCY LED FREQUENCY

ECHANGEUR DE CHALEUR FILTRE A AIR VOLET VENTILATEUR

FONCTIONS SPÉCIALES

- FONCTION SLEEP

Cette fonction adapte automatiquement la température pour rendre la pièce plus confortable pendant la nuit.

• FONCTION FOLLOW-ME

Le fonctionnement du climatiseur dépend du capteur de la télécommande qui détecte la température ambiante.

- SELF CLEAN

En mode SELF CLEAN, le climatiseur nettoie et fait sécher automatiquement l'évaporateur en le gardant dans des conditions optimales pour son prochain fonctionnement.

- LOW AMBIENT

Cette fonction permet au climatiseur de fonctionner en mode Refroidissement en présence d'une température extérieure inférieure à 15 °C.

- AUTORESTART

Cette fonction permet au climatiseur, en cas de panne électrique, de réactiver la dernière fonction définie (mode, température, vitesse du ventilateur et position des ailettes).

• SILENCE (2,5kW - 3,5kW - 5 kW)

Cette fonction permet au climatiseur de défi nir la vitesse minimale du ventilateur de l'unité interne, pour en environnement extrêmement silencieux.

- MEMORY

Elle sert à sauvegarder les sélections courantes ou à rétablir des sélections précédentes.

- LED

Cette fonction permet d'éteindre l'écran de l'unité interne

• VENTILATEUR A 12 VITESSES (2,5kW - 3,5kW - 5 kW)

Pour chacune des trois vitesses réglables (HIG, MED, LOW), le climatiseur dispose de trois vitesses intermédiaires (HIGH, HIGH+, HIGH-, MED, MED+, MED-, LOW, LOW+, LOW-) automatiquement défi nies. Ces neuf niveaux intermédiaires, associés aux fonctions de déshumidifi cation, turbo et silence, permettent de profi ter de 12 vitesses globales pour le fl ux d'air.

- FLAP AUTO MEMORY

A l'extinction de l'appareil, le climatiseur mémorise la dernière position définie pour le déflecteur.

• DETECTEUR DE PERTE DE LIQUIDE REFRIGERANT (uniquement en mode Refroidissement)

Le climatiseur isole les pertes de liquide réfrigérant et affiche EC à l'écran (en cas d'écran LED, les témoins RUN et TIMER clignotent)

FILTRES DE TRAITEMENT DE L'AIR

- Filtre anti-odeur

Supprime les mauvaises odeurs et les composés organiques volatils

ENTRETIEN COURANT

ATTENTION :

• Avant toute opération d'entretien, débranchez la fiche ou l'interrupteur dédié (risque d'électrocution)
• Ne pas toucher au climatiseur les mains mouillées (risque d'électrocution)
• Pour procéder au nettoyage, ne pas grimper sur une table ou une chaise instable (risque de lésions personnelles par suite de chute d'une hauteur élevée)
• Lorsque vous démontez les fi ltres, attention à ne pas toucher les parties en métal, faites tout particulièrement attention à l'échangeur de l'unité interne (risque de lésions personnelles par suite de coupures)

NETTOYAGE DES FILTRES

Le rendement du climatiseur dépend surtout d'un bon entretien des fi ltres. En cas d'utilisation domestique, un nettoyage est conseillé tous les 15 jours

Filtres à poussières

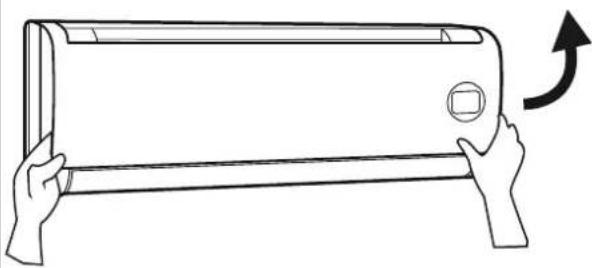

Pour ouvrir le panneau avant, poussez-le vers le haut au niveau des "gorges" placées sur les côtés (fi g. 1).

Faire glisser les fi ltres vers le bas, délicatement, pour les extraire (fig. 2). Nettoyer les filtres avec un aspirateur, les laver avec de l'eau tiède et du détergent neutre. Attention à bien les essuyer avant de les remonter. Ne pas les laisser au soleil. Ne jamais faire fonctionner le climatiseur sans fi ltres à air.

Filtres de traitement de l'air

Ouvrir le panneau avant et extraire les fi ltres à poussières selon les indications ci-avant. Extraire les fi ltres de traitement de l'air selon les indications de la fi g. 3 et les remplacer par des modèles neufs. - Filtre anti-odeur

Ces fi ltres devront être remplacés une fois qu'ils ne pourront plus accomplir leur fonction (environ 24 mois).

NETTOYAGE DU CLIMATISEUR

Nettoyer l'intérieur et la télécommande

à l'aide d'un chiffon humide (eau tiède, température inférieure à 40°C) et un savon neutre. Ne pas utiliser de solvants ou de détergents agressifs, d'insecticide ou de spray (risque de dégâts et de corrosion des éléments en plastique de l'appareil).

Faire particulièrement attention au nettoyage du panneau avant, particulièrement sensible aux griffes.

Si la pille de l'unité externe présente des saletés, enlevez les feuilles et les détritus et éliminez ensuite la poussière à l'aide d'un jet d'air ou avec un peu d'eau.

(FIG. 1)

• Avant toute opération d'entretien, débranchez la fiche ou l'interrupteur dédié (risque d'électrocution)
• Ne pas toucher au climatiseur les mains mouillées (risque d'électrocution)
• Pour procéder au nettoyage, ne pas grimper sur une table ou une chaise instable (risque de lésions personnelles par suite de chute d'une hauteur élevée)

• Lorsque vous démontez les fi ltres, attention à ne pas toucher les parties en métal, faites tout particulièrement attention à l'échangeur de l'unité interne (risque de lésions personnelles par suite de coupures)

• Nettoyez les fi ltres et remontez-les.

• Pendant une journée ensoleillée, faites fonctionner le climatiseur en ventilation pendant quelques heures pour que l'intérieur de l'appareil puisse sécher complètement.
• Débranchez la fi che ou l'interrupteur automatique.

SI LE CLIMATISEUR NE FONCTIONNE PAS

1. Si l'appareil ne donne plus signe de vie, vérifi ez les éléments suivants :
2. l'appareil est-il alimenté ?
3. le disjoncteur n'a-t-il pas sauté ?
4. n'y a-t-il pas de coupure de courant ?

5. le climatiseur s'allume-t-il lorsque vous appuyez sur la touche ON-OFF de l'unité externe ?

6. Si l'effet de refroidissement (ou de chauffage) semble plus faible que d'habitude :

7. la température a-t-elle été réglée correctement sur la télécommande ?

8. est-ce qu'il y a une porte ou une fenêtre ouverte ?
9. l'unité est-elle directement exposée aux rayons du soleil ?
10. les fi ltres sont-ils bouchés ?
11. y a-t-il des obstacles qui gênent la libre circulation de l'air vers l'unité interne ou l'unité externe ?

Les performances et les caractéristiques de tout appareil frigorifi que sont considérablement infl uencées par les conditions ambiantes où travaillent l'unité interne et l'unité externe.

CONDITIONS DE FONCTIONNEMENT LIMITE

Refroidissement	température extérieure de -15 à 50 °C
Chauffage	température extérieure de -15 à 30 °C

ATTENTION : l'humidité relative ambiante doit être inférieure à 80 %. Si le climatiseur fonctionne au-delà de cette limite, de la condensation et des gouttelettes pourraient se former en surface.
