MODE D'EMPLOI WFH 8014 HISENSE

ELECTRICAL CONNECTIONX08060155A NOTICE D'UTILISATION Avant de faire fonctionner cet appareil, merci de lire

attentivement cette notice, et de la conserver pour

consultation ultérieure.CONSIGNES D'UTILISATION AVANT D'UTILISER LE LAVE-VAISSELLE PRĒCAUTIONS ET GĒNĒRALITĒS RECOMMANDATIONS DESCRIPTION DU LAVE-VAISSELLE OUVERTURE / FERMETURE DE LA PORTE SĒCURITĒ ENFANT (SI DISPONIBLE)

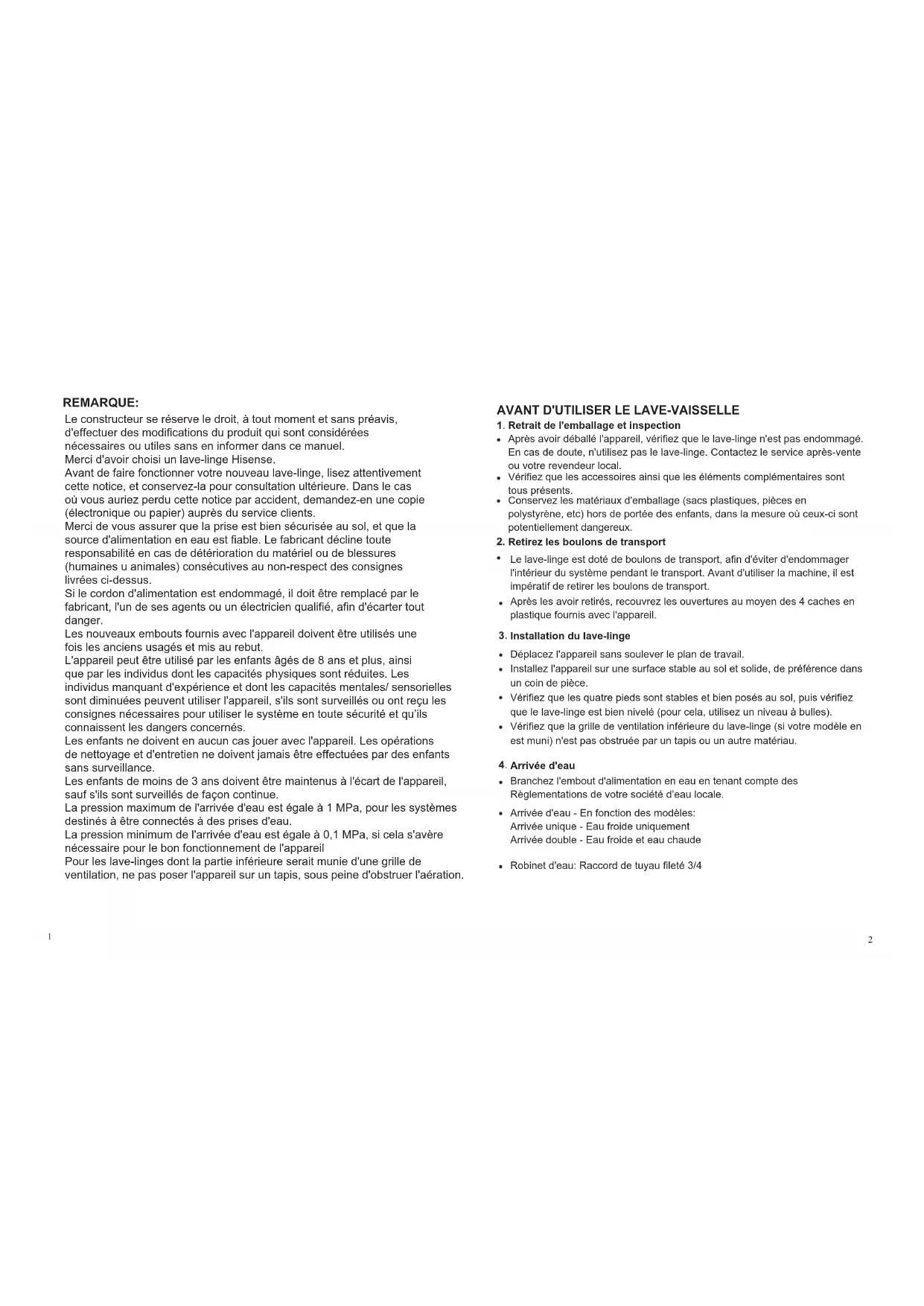

Le constructeur se réserve le droit, à tout moment et sans préavis,

d'effectuer des modifications du produit qui sont considérées

nécessaires ou utiles sans en informer dans ce manuel.

Merci d'avoir choisi un lave-linge Hisense.

Avant de faire fonctionner votre nouveau lave-linge, lisez attentivement

cette notice, et conservez-la pour consultation ultérieure. Dans le cas

où vous auriez perdu cette notice par accident, demandez-en une copie

(électronique ou papier) auprès du service clients.

Merci de vous assurer que la prise est bien sécurisée au sol, et que la

source d'alimentation en eau est fiable. Le fabricant décline toute

responsabilité en cas de détérioration du matériel ou de blessures

(humaines u animales) consécutives au non-respect des consignes

Si le cordon d'alimentation est endommagé, il doit être remplacé par le

fabricant, l'un de ses agents ou un électricien qualifié, afin d'écarter tout

Les nouveaux embouts fournis avec l'appareil doivent être utilisés une

fois les anciens usagés et mis au rebut.

L'appareil peut être utilisé par les enfants âgés de 8 ans et plus, ainsi

que par les individus dont les capacités physiques sont réduites. Les

individus manquant d'expérience et dont les capacités mentales/ sensorielles

sont diminuées peuvent utiliser l'appareil, s'ils sont surveillés ou ont reçu les

consignes nécessaires pour utiliser le système en toute sécurité et qu’ils

connaissent les dangers concernés.

Les enfants ne doivent en aucun cas jouer avec l'appareil. Les opérations

de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants

Les enfants de moins de 3 ans doivent être maintenus à l'écart de l'appareil,

sauf s'ils sont surveillés de façon continue.

La pression maximum de l'arrivée d'eau est égale à 1 MPa, pour les systèmes

destinés à être connectés à des prises d'eau.

La pression minimum de l'arrivée d'eau est égale à 0,1 MPa, si cela s'avère

nécessaire pour le bon fonctionnement de l'appareil

Pour les lave-linges dont la partie inférieure serait munie d'une grille de

ventilation, ne pas poser l'appareil sur un tapis, sous peine d'obstruer l'aération.

AVANT D'UTILISER LE LAVE-VAISSELLE Retrait de l'emballage et inspection

Retirez les boulons de transport

Installation du lave-linge

Après avoir déballé l'appareil, vérifiez que le lave-linge n'est pas endommagé.

En cas de doute, n'utilisez pas le lave-linge. Contactez le service après-vente

ou votre revendeur local.

Vérifiez que les accessoires ainsi que les éléments complémentaires sont

Conservez les matériaux d'emballage (sacs plastiques, pièces en

polystyrène, etc) hors de portée des enfants, dans la mesure où ceux-ci sont

potentiellement dangereux.

Le lave-linge est doté de boulons de transport, afin d'éviter d'endommager

l'intérieur du système pendant le transport. Avant d'utiliser la machine, il est

impératif de retirer les boulons de transport.

Après les avoir retirés, recouvrez les ouvertures au moyen des 4 caches en

plastique fournis avec l'appareil.

Déplacez l'appareil sans soulever le plan de travail.

Installez l'appareil sur une surface stable au sol et solide, de préférence dans

Vérifiez que les quatre pieds sont stables et bien posés au sol, puis vérifiez

que le lave-linge est bien nivelé (pour cela, utilisez un niveau à bulles).

Vérifiez que la grille de ventilation inférieure du lave-linge (si votre modèle en

est muni) n'est pas obstruée par un tapis ou un autre matériau.

Branchez l'embout d'alimentation en eau en tenant compte des

Règlementations de votre société d’eau locale.

Arrivée d'eau - En fonction des modèles:

Arrivée unique - Eau froide uniquement

Arrivée double - Eau froide et eau chaude

Robinet d'eau: Raccord de tuyau fileté 3/43

Raccordement électrique

Dimensions minimum du boîtier:

Connectez le flexible de vidange au siphon ou installez-le sur le rebord d'un évier,

au moyen du coude en "U" livré avec l'appareil.

Dans le cas où le lave-linge serait connecté à un système de vidange intégré, vérifiez

bien que ce dernier est équipé d'une aération adaptée, afin d'empêcher le chargement

et l'évacuation simultanée de l'eau (effet de siphonnage).

Fixez fermement le flexible de vidange afin d'empêcher le risque d'ébouillantage

pendant l'évacuation de l'appareil.

Les raccordements électriques doivent être effectués par un technicien qualifié,

conformément aux consignes livrées par le fabricant et aux Règlementations de

sécurité standards en vigueur.

Les informations relatives à la tension, à la consommation électrique et aux

caractéristiques de protection sont inscrites à l 'intérieur de la porte.

L'appareil doit être connecté aux prises électriques au moyen d'une prise reliée au sol,

et conformément aux Règlementations en vigueur. Le lave-linge doit être connecté au

sol, selon les règlementations en vigueur. Le fabricant décline toute responsabilité en

cas de détérioration du matériel ou de blessures (humaines u animales) consécutives

au non-respect des consignes livrées ci-dessus.

N'utilisez pas de rallonge ni de prises multiples. Vérifiez que la prise électrique est

assez puissante pour alimenter la machine pendant la phase de chauffe.

Avant de procéder à toute opération de maintenance sur le système, débranchez-le

de la prise électrique.

Une fois l'installation terminée, les prises doivent être accessibles à tout instant, via

un commutateur à double pôle.

Ne faites pas fonctionner le lave-vaisselle si ce dernier a été endommagé pendant

le transport. Informez le service après-vente.

Les câbles doivent être exclusivement remplacés par le service après-vente.

L'appareil est uniquement destiné à une utilisation domestique, dans le cadre défini.

Profondeur: reportez-vous à la charte du programme

Raccordement électrique

Emplacement et environnement

L'emballage est entièrement constitué de matériaux recyclables, marqués

par le symbole Merci de respecter les Règlementations de traitement

des déchets locales en vigueur au moment de mettre au rebut l'emballage.

PRĒCAUTIONS ET RECOMMANDATIONS GĒNĒRALES Le lave-linge est constitué à partir de matériaux recyclables. Il doit donc

être mis au rebut conformément aux Règlementations locales en vigueur.

Avant de détruire l'appareil, retirez tous les résidus de détergents, détruisez

le système de verrouillage de la porte et coupez le câble d'alimentation

électrique de façon à ce que le système ne soit plus en état de fonctionner.

Cet appareil est marqué conformément à la Directive Européenne

2002/96/CE relative aux déchets d'Équipements Électroniques et

Électriques (DEEE). En veillant à ce que ce produit soit mis au rebut

correctement, vous aidez à lutter contre les effets négatifs potentiels pour

l'environnement et la santé humaine, provoqués par une mauvaise

manipulation / gestion de cet appareil.

Le symbole affiché sur le produit, ou sur les documents accompagnant

le produit, indiquent que cet appareil ne doit as être traité comme un déchet

domestique. Il doit en effet être transféré vers un point de collecte adapté

afin d'être recyclé convenablement. La mise au rebut doit être effectuée

conformément aux Règlementations environnementales en vigueur. Pour

plus d'informations détaillées à propos de la gestion, de la récupération et

du recyclage de ce produit, veuillez contacter votre Mairie, votre centre de

gestion des déchets, ou la boutique auprès de laquelle vous avez acheté

Le lave-vaisselle doit être uniquement installé dans un espace clos. Toute

installation dans une salle de bain ou dans un espace où l'air est humide

Ne stockez pas de liquides inflammables à proximité de l'appareil.

Ne laissez pas l'appareil branché au courant lorsqu'il n'est pas utilisé. Ne

touchez jamais aux prises électriques si vous avez les mains mouillées.

Fermez le robinet d'eau.

Avant toute opération de nettoyage et de maintenance, éteignez la

machine ou déconnectez-le des prises électriques.La disposition du tableau de commandes ainsi

que son aspect global dépenderont du modèle.

Nettoyez l'extérieur de la machine avec un chiffon humide. N'utilisez pas de

détergents abrasifs.

N'ouvrez jamais la porte du lave-linge de force, et ne montez pas dessus.

1. Triez le linge en tenant compte...

Du type de tissu / des symboles inscrits sur l'étiquette d'entretien

Articles en coton, fibres mélangées, synthétiques/faciles d'entretien, laine, lavables

Le cycle de lavage "Laine" de cette machine a été testé et approuvé par la société

The Woolmark Company en ce qui concerne les vêtements étiquetés "lavables en

machine"; en tenant compte des consignes de lavage indiquées par le fabricant

desdits vêtements en terme de passage en machine.

Lavez les vêtements de volumes différents en même temps afin de rendre le lavage

plus efficace et de permettre leur répartition équitable dans le tambour.

Lavez les vêtements de volumes différents en même temps afin de rendre le lavage plus

efficace et de permettre leur répartition équitable dans le tambour.

Lavez les petits articles (ex: collants en nylon, ceintures, etc.) ainsi que les articles munis

d'attaches (ex: soutien-gorges) dans un sac de lavage ou une taie d'oreiller

hermétiquement fermée. Retirez toujours les anneaux de rideaux, ou mettez-les à laver

dans un sac de lavage.

2. Videz bien toutes les poches

Les pièces de monnaie, épingles à nourrice, etc. peuvent endommager votre linge,

ainsi que le tambour et/ou la cuve.

Fermez les fermetures et les boutons; ôtez les ceintures ou fermez-les afin qu'elles

ne s'entremêlent pas.

Les taches de sang, de lait, d'œufs, etc sont généralement éliminés lors de la phase

enzymatique du programme.

Pour retirer l'eau résiduelle usagée pendant la phase de test chez le fabricant, nous

vous recommandons de lancer un cycle court à vide.

1 Ouvrez le robinet d'eau.

3 Versez une petite quantité de détergent (environ 30 ml) dans la cuve de lavage

du distributeur de détergent.

4 Choisissez un programme et lancez le cycle (reportez-vous au Guide de référence).

PRĒPARATION DU CYCLE DESCRIPTION DU LAVE-VAISSELLE

2 Tableau de commandes

3 Distributeur de détergent

5 Système de sécurité Enfants

(si l'appareil en est doté,

6 Accès à la pompe recouvrant

OUVERTURE / FERMETURE DE LA PORTE N'ouvrez la porte que si le voyant lumineux vert du tableau de commandes est allumé.

N'ouvrez jamais la porte de force pendant que l'appareil fonctionne; cela risquerait

d'endommager le système de verrouillage. Si vous êtes contraint d'ouvrir la porte

pendant que la machine fonctionne, coupez dans un premier temps l'alimentation

électrique ou suspendez le cycle, puis attendez au moins 2 minutes, le temps que le

système de verrouillage de la porte se déclenche.

Pour ouvrir la porte, saisissez la poignée de la porte, appuyez sur la poignée interne

et poussez sur la porte.

Fermez la porte en appuyant dessus sans pression excessive, jusqu'à entendre un

SĒCURITĒ ENFANT (SI DISPONIBLE)

Pour protéger l'appareil d'une mauvaise utilisation, faites pivoter la vis en plastique

située à l'intérieur de la porte. Pour cela, utilisez une pièce de monnaie ou un objet

Fente verticale: la porte ne sera pas verrouillée.

Fente horizontale - position normale : la porte peut être de nouveau verrouillée.

AVANT LE PREMIER CYCLE DE LAVAGE7 8

A Pour retirer les taches de vin rouge, de café, de thé, d'herbes, de fruits, etc., ajoutez

un détachant à la lessive dans la chambre de lavage principal du distributeur.

Pour les taches très persistantes, l'ajout d'un détachant peut être nécessaire

N'utilisez que des teintures compatibles avec les lave-linges.

Suivez les consignes du fabricant.

Les éléments en plastique et en caoutchouc de l'appareil peuvent être tachées par

2 Déposez les vêtements un à un à l'intérieur du tambour, en faisant attention à ne

pas surcharger la machine.

Respectez le volume de linge recommandé indiqué dans le Guide de Référence.

Remarque: Surcharger la machine entraînerait un mauvais lavage et froisserait le

DĒTERGENTS ET ADDITIFS Pour les lave-linges à chargement frontal, utilisez toujours un détergent de

haute efficacité, produisant peu de mousse.

Le choix du détergent dépend des facteurs suivants:

Type de tissu (coton, matières synthétiques/faciles d'entretien et délicates, laine).

Remarque: Utilisez exclusivement des détergents spécifiques adaptés au lavage

Température de lavage

Degré et type de tache

Les taches blanchâtres qui se forment sur les tissus noirs sont provoqués par la présence de

composants insolubles dans les détergents en poudre sans phosphates. Si cela se produit,

secouez ou brossez le tissu, ou utilisez un détergent liquide. N'utilisez que des détergents et

des additifs spécifiquement conçus pour les lave-linges domestiques. Si vous utilisez des

agents détartrants, des teintures ou des agents blanchisseurs pour le pré-lavage, assurez-vous

qu'ils sont bien adaptés aux lave-linges domestiques. Les agents détartrants peuvent contenir

des produits susceptibles d'endommager votre lave-linge. N'utilisez pas de solvants (ex:

térébenthine, benzène). Ne lavez pas de tissus ayant été traités au préalables au moyen de

solvants ou de liquides inflammables.

Respectez les doses recommandées par l'emballage du détergent. Ces doses

dépendent des facteurs suivants:

degré et type de tache

dimensions des vêtements à laver

En cas de pleine charge, respectez les consignes livrées par le fabricant

Demi-charge: 3/4 du volume utilisé pour une charge pleine;

Charge minimum (environ 1 kg): 1/2 du volume utilisé pour une charge

Dureté de l'eau dans votre secteur (demandez plus de renseignements

auprès de votre compagnie d'eau), Les eaux douces nécessitent moins

de détergent que les eaux calcaires.

Une quantité trop élevée de détergent pourrait entraîner une formation de

mousse, ce qui réduirait l'efficacité du lavage. Si le lave-linge détecte trop

de mousse, l'essorage pourrait être compliqué.

Une quantité insuffisante de détergent aurait pour conséquence de ternir le

linge sur le long terme et de calcifier le système de chauffage, le tambour et

Où déposer le détergent et les additifs

Cuve à assouplissant

Le bac à détergent est muni de trois cuves (Illustration "A").

Détergent pour le pré-lavage / trempage

Détergent pour le lavage à la main

Adoucisseur d'eau (dureté de l'eau,

Assouplissant textile

Versez les additifs jusqu'au repère "MAX". Ne pas dépasser cette limite.

Conservez les détergents et additifs dans un endroit sécurisé, sec et hors

de portée des enfants.

Les détergents liquides peuvent être utilisés pour les cycles de lavage

avec pré-lavage. Toutefois, dans ce cas, un détergent en poudre doit être

utilisé pour le cycle principal de lavage.

N'utilisez pas de détergents liquides lorsque vous activez la fonction

"Lancer le Différé1" (Start Delay1) - si elle est disponible sur votre appareil.9 10

B C Avant de vidanger l'eau résiduelle, éteignez l'appareil et débranchez la prise. Retirez la plinthe et placez un récipient en dessous. (en fonction du modèle) 1 Retirez le flexible de vidange d'urgence de l'appareil.2 Placez l'extrémité du flexible de vidange dans un récipient.3 Faites pivoter le raccord du flexible et retirez-le lorsqu'il devient lâche.4 Jusqu'à ce que l'eau s'écoule naturellement.5 Réinstallez le raccord du flexible de vidange.6 Remplissez le bac à détergent avec 1L d'eau afin de vérifier que le flexible fonctionne correctement. Vérifiez qu'il n'existe aucune fuite au niveau du raccord du flexible.7 Remettez le flexible de vidange en place. Pour éviter les problèmes de répartition lorsque vous utilisez des détergents

liquides ou en poudre hautement concentrés, utilisez le filet ou la balle de

lavage fourni avec l'appareil, et placez-le/la directement dans le tambour.

Si vous utilisez des agents détartrants, des teintures ou des agents

blanchisseurs, assurez-vous qu'ils sont bien adaptés aux appareils

domestiques. Les agents détartrants contiennent des composants susceptibles

d'endommager les éléments de votre lave-linge.

Ne mettez pas de solvants dans votre lave-linge (ex: térébenthine, benzène).

Si vous utilisez de la poudre d'amidon, procédez comme suit:

1 Lavez votre linge au moyen du programme sélectionné.

2 Préparez la solution à base d'amidon, en suivant les consignes livrées par le

3 Sélectionnez le programme "Rinçage + Essorage", réduisez la vitesse à 1000

Tr/Min et lancez le programme.

4 Ramenez vers vous le bac à détergent jusqu'à voir environ 3 cm de la cuve de

5 Versez la solution à base d'amidon dans la cuve de lavage principale

pendant que l'eau circule dans le bac à détergent.

6 Si vous constatez des résidus d'amidon dans le bac à détergent une fois le

programme terminé, nettoyez la cuve de lavage principale.

ĒVACUATION DE L'EAU RĒSIDUELLE ENTRETIEN ET MAINTENANCE Extérieur de l'appareil et tableau de commandesJoint de porteDistributeur de détergent Peut être nettoyé au moyen d'un tissu humide et souple.

Une petite quantité de détergent neutral (non abrasif) peut également être utilisée.

Séchez avec un tissu souple.

Nettoyez avec un tissu humide si nécessaire.

Vérifiez régulièrement l'état du joint de porte.

1 Baissez le levier du compartiment de lavage principal et retirez le bac (Illus .“B”).

2 Retirez le siphon du bac à assouplissant. (Illus. “C").

3 Nettoyez tous les éléments à l'eau claire.

4 Remettez le siphon en place dans le bac à détergent, puis remettez le bac dans

son logement. Particulièrement:IMPORTANT: Vérifiez que l'eau a refroidi avant de vidanger le système.Filtre Nous vous conseillons de vérifier l'état du filtre et de le nettoyer régulièrement, au

moins deux à trois fois par an.

Si l'appareil n'évacue pas correctement l'eau usagée ou si les cycles d'essorage

Si la pompe est obstruée par un corps étranger (ex: boutons, pièces de monnaie,

ou épingles à nourrice).

1 Arrêtez l'appareil et débranchez-le.

2 Insérez un outil amovible permettant l'extraction (tel qu'un tournevis plat) à

l'intérieur de la petite ouverture du déflecteur inférieur, ramenez-le vers le bas

en exerçant une certaine pression, et ouvrez-le.11 12

3 Placez un récipient plat sous la porte du filtre puis vidangez l'eau résiduelle au moyen

du flexible de vidange (voir la rubrique [Évacuation de l'eau résiduelle/draining residual

water] pour connaître les différentes méthodes possibles). Ensuite, desserrez le filtre en

le faisant pivoter dans le sens inverse des aiguilles d'une montre et retirez-le de son logement.

4 Nettoyez le filtre et la chambre de filtration.

5 Vérifiez que le rotor de la pompe se déplace sans encombre.

6 Remettez le filtre en position et installez-le en le fixant dans le sens inverse des

aiguilles d'une montre.

7 Réinstallez la plinthe.

Vérifiez régulièrement le flexible d'alimentation en eau afin de vous assurer qu'il n'est

ni fragilisé ni craquelé, et remplacez-le au besoin, au moyen d'un flexible du même type

(disponible auprès du service après-vente ou d'un revendeur agréé).

D Flexible d'alimentation en eau

Filtre à tamis pour le raccordement à l'eau

Contrôlez et nettoyez régulièrement.

Pour les lave-linges munis d'un tuyau d'alimentation semblables à celui

représenté sur l'illustration "D",

1 Fermez le robinet d'eau et desserrez le tuyau

2 Nettoyez le filtre à tamis interne et vissez

l'embout d'alimentation en eau pour le remplacer

sur le robinet d'eau.

3 A présent, dévissez le flexible d'arrivée situé à

l'arrière du lave-linge.

4 Retirez le filtre à tamis du lave-linge, au moyen

d'une pince universelle, et nettoyez-le.

5 Replacez le filtre à tamis dans son logement

d'origine et serrez-le pour bien le fixer.

6 Ouvrez le robinet d'eau et vérifiez que les

raccords sont hermétiquement fermés.13 14

GUIDE DE DĒPANNAGE En fonction du modèle, votre lave-linge est équipé de variables fonctions de

sécurité automatiques. Cela permet au système de détecter les problèmes à

temps, et de déclencher les actions appropriées. Ces erreurs sont généralement

mineures et peuvent donc être résolues en quelques minutes.

Le lave-linge ne démarre pas, aucun voyant ne s'allume.

les prises électriques sont branchées à la prise murale et que l'alimentation est

la prise murale fonctionne correctement (utilisez une lampe de chevet ou un

appareil similaire pour la tester).

Le lave-linge ne démarre pas... et le voyant "Départ/Pause" clignote.

la porte est bien fermée (sécurité Enfants);

le bouton “Départ/Pause” a été bien enclenché;

le voyant "Robinet d'eau fermé" s'allume. Ouvrez le robinet d'eau, puis appuyez

sur le bouton "Départ/Pause".

L'appareil s'arrête pendant le cycle (en fonction du modèle)

Le voyant "Cuve Pleine" s'allume; éteignez-le en appuyant sur le bouton

“Départ/Pause” ou en sélectionnant et en lançant le programme "Vidange";

Un autre programme a été sélectionné et le voyant "Départ/Pause" clignote.

Sélectionnez le programme de votre choix, puis appuyez sur le bouton

La porte a été ouverte et le voyant "Départ/Pause" clignote. Fermez la porte et

appuyez de nouveau sur le bouton "Départ/Pause".

Vérifiez qu'il existe trop de mousse à l'intérieur. Dans ce cas, lancez le

programme anti-moussage. L'appareil fonctionnera en mode automatique après

Le système de sécurité de l'appareil a été activé (reportez-vous à la rubrique

"Tableau descriptif des erreurs").

A la fin du cycle de lavage, certains résidus, issus du détergent et des

additifs, restent à l'intérieur de la cuve à détergent.

La grille du cache du bac à assouplissant ainsi que le séparateur de la cuve de

lavage principale sont correctement installés dans le distributeur de détergent

et toutes les pièces sont propres (voir la rubrique "Entretien et Maintenance");

La quantité d'eau qui pénètre dans l'appareil est suffisante. Les filtres à tamis

du système d'alimentation en eau sont peut-être bloqués (voir la rubrique

"Entretien et Maintenance");

La position du séparateur dans la cuve de lavage principale est adaptée à

l'utilisation de détergent liquide ou en poudre (voir la rubrique "Détergent et

La machine vibre pendant le cycle d'essorage.

le lave-vaisselle est correctement nivelé et repose bien sur ses quatre pieds;

les boulons de transport ont été retiré. Avant d'utiliser la machine, il est impératif

de retirer les boulons de transport.

L'essorage final ne donne pas de résultats satisfaisants

Le lave-linge est muni d'un système de détection et d'ajustement en cas de

déséquilibrage. Dans le cas où des vêtements lourds (ex: serviettes de bain)

seraient placés dans le lave-linge, le système est capable d'ajuster

automatiquement la vitesse d'essorage (en la diminuant) ou en l'interrompant

complètement si le système détecte un déséquilibre trop important même après

plusieurs cycles, afin de protéger l'appareil.

Si le linge est encore trop mouillé à la fin du cycle, retirez certains articles et

relancez le cycle d'essorage.

Une formation excessive de mousse peut empêcher l'essorage. Utilisez une

quantité adaptée de détergent.

Vérifiez que le sélecteur de vitesse du mode Essorage n'a pas été configuré

Si votre lave-linge est muni d'un affichage horaire: la durée du programme

initialement affichée est augmentée/diminuée par tranches horaires:

Cela est normal et permet à la machine de paramétrer automatiquement la durée

du programme en fonction de différents facteurs, par ex:

formation excessive de mousse;

déséquilibre de la charge due à la présence d'articles lourds;

durée de chauffage prolongée à cause de la température faible de l'arrivée d'eau;

Au vu de ces facteurs, la durée restante pour le cycle est recalculée, et ajustée si

besoin. De plus, pendant la phase de remplissage, le lave-linge détermine le niveau

de charge et, si besoin, ajuste le programme initial affiché. Pendant ces phases de

mise à jour, une animation défile sur l'écran.15 16 Illustration 1Remplissage à chaudSoupape d'arrivée (Rouge)Soupape d'arrivée (Bleue)Remplissage à froidSoupape d'arrivée (Rouge)Soupape d'arrivée (Bleue)Remplissage à froidÉlément en YIllustration 2 Si vous souhaitez connecter une alimentation en eau chaude/froide (Illustration 1):

1 Fixez le flexible d'entrée rouge au robinet d'eau chaude et à la soupape d'arrivée du

filtre de couleur rouge, située à l'arrière de la machine.

2 Fixez l'autre flexible d'entrée au robinet d'eau froide et à la soupape d'arrivée du filtre

de couleur bleue, située à l'arrière de la machine.

a) Les connexions sont fermement fixées

b) Leur position n 'est pas inversée (par exemple: raccord d'eau froide relié à la soupape

d'admission d'eau chaude et vice versa).

Si vous ne souhaitez connecter que l'eau froide, suivez les consignes ci-dessous

1 Vous avez besoin d'un flexible en forme de Y. Ce dernier peut être acheté auprès d'un

fournisseur de pièces de plomberie.

2 Fixez le flexible en Y au robinet d'eau froide.

3 Connectez les soupapes à deux entrées situées à l'arrière de la machine au flexible en

Y, au moyen des embouts fournis dans le colis.

Faites attention à ce que:

Toutes les connexions sont fermement fixées.

Ne laissez pas les enfants : utiliser l'appareil, jouer avec ou dans ses environs, ramper

Notez que pendant les cycles de lavage, la température en surface de la porte à hublot

Surveillez de près les enfants lorsque l'appareil fonctionne près d’eux.

Erreur lors du remplissage à chaud/à froid - Pour les modèles

équipés d'arrivées double

Liste des codes d'erreurs

Affiché sur l'écran numérique Description par défaut

“F01” Problème d'arrivée d'eau

“F03” Erreur d'évacuation

“F04”, “F05”, “F06”, “F07” “F23” and “F24”

Erreur du module électronique, débordement ou

mousse trop importante.

“F13” Erreur de verrouillage de la porte

“UNB” Alerte "déséquilibre"

a. “F01” affiché à l'écran

La machine n'est pas alimentée en eau, ou l'eau est insuffisante. Vérifiez:

Le robinet est entièrement ouvert et la pression de l'eau est suffisante.

Le flexible d'arrivée d'eau est emmêlé.

Le filtrage du conduit d'arrivée d'eau est obstrué (reporter à la rubrique

Maintenance et Dépannage).

Le flexible d'alimentation en eau a gelé.

Appuyez sur le bouton "Départ/Pause" une fois l'erreur éliminée.

Si l'erreur se reproduit, merci de contacter le service après-vente (consulter la

rubrique Après-Vente).

b. “F03” affiché à l'écran

Le lave-linge n'a pas été vidé. Le lave-linge s'arrête lorsque le programme

fonctionne. Éteignez la machine et débranchez l'alimentation électrique.

Le flexible de vidange est emmêlé.

Le filtre de la pompe de vidange est bloqué (consulter la rubrique "Nettoyage

du filtre de la pompe de vidange").

IMPORTANT: Vérifiez que l'eau a refroidi avant de vidanger le système.

Le flexible de vidange est gelé.

Branchez de nouveau l'appareil. Sélectionnez et lancez le programme "Vidange"

et enclenchez le bouton "Rétablir" pendant au moins 3 secondes, puis relancez le

programme de votre choix.

Si le problème se produit de nouveau, contactez le service après-vente

(reportez-vous à la rubrique "Service Après-Vente").SERVICE APRĒS-VENTE TRANSPORT / MANIPULATION

N'utilisez pas de rallonge ni de prises multiples.

L'alimentation électrique doit être adaptée à la valeur du courant nominal de

l'appareil, soit 10 A.

Les raccordements électriques doivent être effectués conformément aux

règlementations locales en vigueur.

Le câble électrique doit être remplacé exclusivement par un électricien qualifié.

Le lave-linge s'arrête lorsque le programme fonctionne. L'écran affiche le code

d'erreur “F24”，les codes d'erreur “F04” à “F07”，le code “F13”，le code “F23”

Si le code d'erreur "F24" s'affiche

Le niveau d'eau a atteint le niveau de trop-plein.

Retirez-le en appuyant sur le bouton "Départ/Pause" et réapprovisionnez en eau.

Sélectionnez le programme souhaité, et relancez le cycle. Si l'erreur se produit de

nouveau, débranchez l'alimentation électrique et contactez le service après-vente.

Si le code d'erreur "F04" - "F07", "F23" s'affiche

Le module électrique est défectueux.

Appuyez sur le bouton Alimentation électrique pendant 3 secondes pour éteindre la

Une fois l'erreur éliminée, appuyez sur le bouton "Départ/Pause". Si l'erreur se produit de

nouveau, débranchez l'alimentation électrique et contactez le service après-vente.

Si le code d'erreur "F13" s'affiche

La porte est mal verrouillée. Lancez le programme pendant 20 secondes et déverrouillez

la porte du lave-linge (PTC) afin de vérifier que la porte est bien fermée.

Ouvrez la porte et refermez-la.

Une fois l'erreur éliminée, appuyez sur le bouton "Départ/Pause". Si l'erreur se produit

de nouveau, débranchez l'alimentation électrique et contactez le service après-vente.

Si le code d'erreur "UNB" s'affiche

Alarme déséquilibrage.

Appuyez sur le bouton Alimentation électrique pendant 3 secondes pour éteindre la machine.

Ouvrez la porte et ôtez de nouveau les vêtements, puis faites pivoter le sélecteur de

programmes sur le mode "Déshydratation". Essorez les vêtements une nouvelle fois.

SI l'erreur se produit de nouveau, débranchez l'alimentation électrique et contactez le service

RACCORDEMENT ĒLECTRIQUE Avant de contacter le service après-vente:

1 Essayez de résoudre le problème par vous-même (reportez-vous à la rubrique "GUIDE DE Dépannage").

2 Relancez le programme afin de vérifier que le problème a été résolu.

3 Si le problème persiste, appelez le service après-vente.

Ne soulevez jamais l'appareil par le plan de travail lorsque vous le

Utilisez exclusivement une prise de connexion à la terre.

1 Débranchez les prises électriques.

2 Fermez le robinet d'eau.

3 Débranchez les flexibles d'arrivée et de vidange.

4 Éliminez toute l'eau emprisonnée dans les flexibles et dans l'appareil (voir les

rubriques "Retrait du filtre" et "Vidange de l'eau résiduelle".)

5 Installez les boulons de transport (obligatoire).

6 La machine pèse plus de 55 Kg, deux personnes sont nécessaires pour la déplacer.
