506.35 - Machine à laver ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Hauteur avec dosseret	895 mm
Hauteur sans dosseret	850 mm
Largeur	400 mm
Profondeur	600 mm
Tension / Fréquence	230 V / 50 Hz
Puissance totale	2300 W
Puissance de chauffage	1950 W
Calibre du fusible	10 A
Pression d'eau minimum	0,05 MPa (0,5 bar)
Pression d'eau maximum	0,8 MPa (8 bar)
Vitesse d'essorage	500 tr/min
Consommation électrique (lavage coton 60°C)	1,2 kWh
Capacité de charge coton	4,5 kg
Capacité maximale du tambour	5 kg
Norme de conformité	CEE 89-336 et CEE 73-23
Sécurité électrique	Conforme à la directive CE

FOIRE AUX QUESTIONS - 506.35 ARTHUR MARTIN

Comment réinitialiser mon Arthur Martin 506.35 ?

Pour réinitialiser votre appareil, débranchez-le pendant 2 minutes, puis rebranchez-le. Cela devrait remettre à zéro les paramètres de l'appareil.

Que faire si mon appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de mon Arthur Martin 506.35 ?

Retirez le filtre de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon appareil affiche-t-il un code d'erreur ?

Les codes d'erreur indiquent un problème spécifique. Référez-vous au manuel d'utilisation pour identifier le code et les solutions possibles.

Puis-je utiliser des produits de nettoyage agressifs sur mon appareil ?

Non, il est recommandé d'utiliser des produits de nettoyage doux pour éviter d'endommager les surfaces de l'appareil.

Comment savoir si le thermostat fonctionne correctement ?

Pour vérifier le thermostat, utilisez un thermomètre indépendant pour comparer la température à celle affichée sur l'appareil. Si les températures diffèrent significativement, il peut être nécessaire de faire vérifier le thermostat.

Que faire si le moteur de l'appareil fait un bruit anormal ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets bloquant le moteur. Si le bruit persiste, contactez un professionnel.

Comment prolonger la durée de vie de mon Arthur Martin 506.35 ?

Assurez-vous de nettoyer régulièrement les filtres, d'utiliser l'appareil conformément aux instructions et d'effectuer un entretien périodique.

Mon appareil ne s'allume pas, que faire ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Testez avec une autre prise si nécessaire. Si le problème persiste, contactez le service client.

Où puis-je trouver des pièces de rechange pour mon Arthur Martin 506.35 ?

Les pièces de rechange peuvent être commandées auprès du service client d'Arthur Martin ou dans des magasins spécialisés en électroménager.

MODE D'EMPLOI 506.35 ARTHUR MARTIN

CHARACTERISTIQUES TECHNIQUES
DIMENSIONS	Hauteur avec dosseret	895 mm
	Hauteur sans dosseret	850 mm
	Largeur	400 mm
	Profondeur	600 mm
TENSION/FREQUENCY		230 V / 50 Hz
PUISSANCE TOTALE		2300 W
PUISSANCE DE CHAUFFAGE		1950 W
CALIBRE DU FUSIBLE		10 A
PRESSION DE L'EAU	minimum	0,05 MPa (0,5 bar)
	maximum	0,8 MPa (8 bar)
VITESSE D'ESSORAGE		500 tr/min
Consommation électrique (lavage coton 60°C) pour une charge normalisée de 4,5 kg de coton La capacité maximum du tambour (volume de 42 l) permet de laver une charge de coton de 5 kg.

Appareil conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électriques et à la directive CEE 73-23 relative à la sécurité électrique.

Avertissements

Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

• Notre appareil est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé. À la réception de l'appareil, nous vous prions de faire les "réserves d'usage" en présence du livreur (dégâts esthétiques par exemple). Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Si l'installation de votre habitation nécessite une modification pour le branchement de votre appare âble d'alimentation. Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil. Cet appareil est lourd. Faites attention lors de son déplacement. L'appareil doit être débridé avant utilisation. La non-élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
• Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants. Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit soit évaporé avant d'introduire les articles dans l'appareil. Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve. N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait être à l'origine de traces sur le linge. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture de la porte.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Installation

ATTENTION: les pièces servant à protéger les organes internes du lave-linge pendant le transport doivent être retirées avant la première utilisation de votre appareil. En effet, afin d'éviter de possibles dommages, il est indispensable d'enlever le socle, les deux goujons plastiques à l'arrière de l'appareil et les cales en polystyrène et en plastique (suivre les instructions de la feuille de débridage). Bouchez impérativement les 2 trous laissés par les 2 goujons par les bouchetrous qui se trouvent dans la pochette plastique livrée avec l'appareil; n'oubliez pas de rabattre la capsule centrale.

Emplacement

L'installation de votre appareil nécessite :

Une alimentation électrique (voir branchement électrique) Une arrivée d'eau avec branchement 20 × 27 Une évacuation d'eau d'une hauteur minimum de 70 cm Un local aéré

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Attention: lorsque la machine est installée sur un sol moqueté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.

Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.

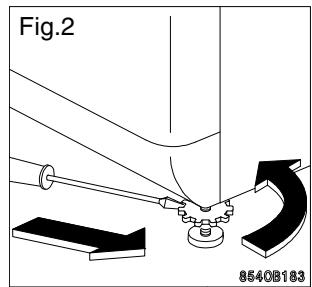

Mise à niveau

Mettez l'appareil à niveau en vissant ou en dévissant les vérins (fig. 1). Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement. Après la mise à niveau, bloquez les vérins en serrant les bagues manuellement ou à l'aide d'un tournevis (fig. 2).

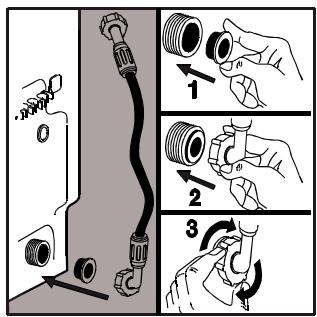

Arrivée d'eau

Veillez à installer le tuyau d'arrivée d'eau sur l'arrière de votre lave-linge :

• Insérez le joint épaule dans l'orifice de la partie inférieure du panneau arrière (fig. 1).

- Vissez l'embout inférieur du tuyau d'arrivée d'eau comme indiqué fig. 2 et fig. 3.

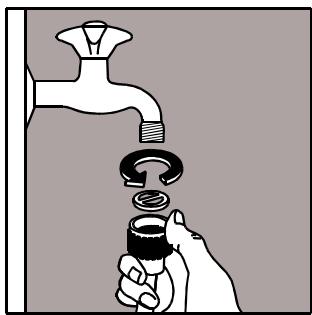

• Branchez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau, enclinant soin de bien positionner le joint plat.
• Ouvrez le robinet d'arrivée d'eau. Le tuyau d'arrivée d'eau ne peut pas être prolongé. S'il est trop court, veuillage contacter le Service Àpres Vente.

Vidange

• Montez la crosse sur le tuyau de vidange.
• Placez l'ensemble dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu'il ne risque pas de tomber.

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter tout siphonnage éventuel.

Important : en aucun cas, le tuyau de vidange ne doit être prolongé. S'il est trop court, faites appel à un professionnel.

Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par le lave-linge, compte-tenu des autres appareils électriques branchés.

Calibre des fusibles de ligne (un par phase) : 10 A en 230 V monophasé.

Important : l'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E. D. F. Utilisez un socle de prise de courant avec une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF C 15.100 et aux prescriptions de l'E. D. F. et facilement accessible.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Le remplacement du cordon secteur ne doit être réalisé que par le Service Après-Vente afin d'éviter un danger.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Le bandeau de commande

Important : Ne jamais tourner la manette du programmateur quand le lave-linge est sous tension.

1 Touche "marche/arrêt

Pour permettre l'appareil en fonctionnement, appuyez sur cette touche.

Cette touche permet de laver économiquement de petites charges de coton peu sale (max 2 kg).

Elle est sans effet sur les programmes synthétiques.

3 Programmateur

Il permet de sélectionner le programme le plus adapté à la nature et au degré de salissure de votre linge.

Pour afficher le programme choisi, tournez la manette dans le sens des aiguilles d'une montre.

Pendant le fonctionnement du lave-linge, la manette tourne au fur et à mesure que les opérations programmes s'effectuent.

Lorsque le programme choisi est terminé, l'appareil s'arrête automatiquement et le programmateur s'immobilise sur l'une des positions arrêt "I" ou arrêt cuve pleine "O" (programmes synthétiques, délicats et laine).

Dans ce dernier cas, vous pouvez alors terminer le programme soit par un essorage (programme O), soit par une vidange (programme O), en n’entrant soit de relâcher la touche "marche/arrêt" avant d'effectuer votre sélection.

Ne tournez jamais la manette du programmateur dans le sens inverse des aiguilles d'une montre.

4 Thermostat

Il permet de choisir la température du bain de lavage parmi toutes les températures comprises entre FROID et 90°C. Tournez la manette jusqu'à ce que la température choisie s'affiche. Pour le choix de la température de lavage, tenez compte du programme sélectionné et conformez-vous à la température de lavage indiquée sur l'étiquette d'entretien de chaque article à laver (voir GUIDE DE LAVAGE).

Symboles

(L) prélavage (1) (LU) lavage (2) (poudre ou lessive liquide) () javellisation (3) () assouplissant (4) (5) trop-plein assouplissant.

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur "lavage".
2. Affichez un programme à 90°C sans prélavage.
3. Sélectionnez la touche "marche/arrêt" : le cycle de lavage commence.

Tableeau des programmes

Programmes pour coton (Charge normalisée : 4,5 kg)

DESCRIPTION DU PROGRAMME	BACS A PRODUITS A UTILISER	TEMPERATURE °C	PROGRAMME	DESCRIPTION DU CYCLE	DUREE (2)
BLANC prélavage		60°- 90°	1	Prélavage - Lavage à 90° - 4 rincages - Essorage	150 min
BLANC		60°- 90°	2	Lavage à 90° - 4 rincages - Essorage	135 min
COTON- COULEURS	(1)	40°- 60°	3 (●)	Lavage à 60° - 4 rincages - Essorage	110 min
QUOTIDIEN*	(1)	30°- 40°	4	Lavage à 40° - 4 rincages - Essorage	95 min
RINCAGES	(1)		5	4 rincages + assouplissant	50 min
ESSORAGE			◎	Essorage à 500 tr/min	5 min

Programmes pour synthétiques, délicats et laine (Charge recommandée : 2,0 kg ; laine : 1 kg)

SYNTH. RESISTANTS	40°-60°	6	Lavage à 40°-60° 3 rincapes - Arrêt cuve pleine	75 min
DELICATS	FROID - 40°	7	Lavage à FROID-40° 3 rincapes Arrêt cuve pleine	55 min
LAINE	FROID - 30°	8	Lavage à FROID-30° 3 rincapes Arrêt cuve pleine	45 min
RINCAGES		9	3 rincapes - Arrêt cuve pleine	20 min
VIDANGE		↓	Vidange	5 min

(●) Programme préconisé pour les comparaisons sur les bases de la Norme CEI 456. * Le programme Quotidien correspond à un programme de lavage de couleurs délicates. (1) Javel possible si la charge peut supporter le traitement. (2) Les durées des programmes annoncées dans le tableau ci-dessus peuvent varier en fonction de la température et de la pression d'arrivée d'eau ainsi que de la tension du secteur de votre installation électrique.

Les températures sont données à titre indicatif. Vous pouvez les moduler à l'aide de la manette du thermostat qui équipe votre lave-linge. Veillez à respecter scrupuleusement la température indiquée sur l'étiquette d'entretien dont est muni chaque article.

Attention :

L'OUVERTURE DU COUVERCLE N'EST POSSIBLE QUE 2 MINUTES ENVIRON APRES L'ARRÉT DE LA MACHINE.

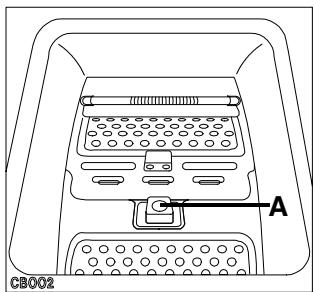

1. Chargement du linge

■ Soulevez le couvercle de la machine, ouvrez le tambour à l'aide de vos deux mains en appuyant sur la touche A et en poussant les deux volets jusqu'à ce qu'ils se décrochent, ■ introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :

les deux volets accrochés, • le bouton de verrouillage A ressorti.

2. Dosage de la lessive

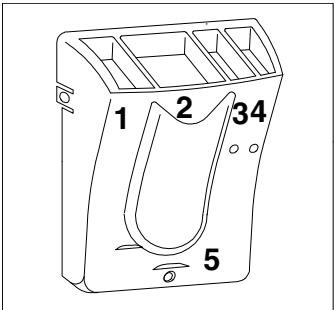

Versez la dose de lessive en poudre dans le distributeur (L) et le distributeur (L) si vous avez choisi un programme avec prélavage.

Si vous utilisez une lessive liquide, reportez-vous au paragraphe "choix de la lessive" du guide de lavage.

De plus, si vous utilisez de la lessive en doses, introduisez impérativement ces pastilles dans le compartiment lavage de la boîte à produits de votre lave-linge.

3. Dosage des additives

Versez, le cas échéant, l'assouplissant dans le distributeur assouplissant (8) et l'eau de Javel dans le bac (△).

Votre lave-linge a été conçu de manière à réduire votre consommation en eau et en produits lessiviels. Veillez donc à ce que le niveau de remplissage des produits

lessiviels (lessive, javel, assouplissant) ne dépasse pas les repères MAX situés à côté des fenêtres de visualisation de votre boîte à produits.

5. Choix de la température

Choisissez la température qui correspond au programme choisi, en vous aidant des indications figurant sur le tableau des programmes.

6. Choix du programme

Choisissez le programme selon la nature et le degré de salissure du linge. Tournez la manette du programmeur dans le sens des aiguilles d'une montre jusqu'au programme choisi.

7. Mise en route du programme

Enclenchez la touche "marche/arrêt" : le programme commence.

8. Quand le programme est terminé

Le programme sélectionné étant terminé, le lave-linge s'arrête automatiquement ; la manette du programmateur s'immobilise sur l'une des positions arrêt "I" ou arrêt cuve pleine "O".

Après l'arrêt cuve pleine, faites ressortir la touche "marche/arrêt", puis sélectionnez soit le programme © (essorage), soit le programme L (vidange).

À la fin du cycle, faites ressortir la touche "marche/arrêt" et éventuellement la touche "demi charge".

Débranche la prise de courant et fermez le robinet d'alimentation en eau.

Le tri du linge par catégorie :

Pour obtenir les valeurs résultats de lavage, nous vous conseillons de trier le linge par catégorie :

d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;

de l'autre côté, le linge délicat qu'il convient de traiter avec précaution.

Pour les charges mixtes, dessives composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, afin d'éviter de faire des cerneS.

Vérification du linge

Videz les poches.

Fermez les fermétures à glissière et à pression.

Enlevez les crochets des voilages ou mettez les voilages dans une housse.

Retirez les boutons mal cousus, les épingles et les agrafes.

Pour les protégber, mettez les voilages dans une taie d'oreiller par exemple.

Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

en totalité mais sans pression excessive pour le linge coton, lin, mélis,

à moitié de son volume pour les cotons traités et les fibres synthétiques,

au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

A. choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Veillez cependant à ne pas dépasser les repères MAX indiqués sur la boîte à produits.

Dosage:

Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillée) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de dureté de votre eau en contactant le service compétent.

Les lessives en poudre s'utilisent sans restriction.

Les lessives liquides ne doivent pas être utilisées lors de la sélection d’un prélavage. Pour tout cycle sans prélavage, elles peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartiment lavage, dans les deux cas, il est impératif de démarrer sans délamber le cycle de lavage.

Les lessives en tablettes ou en doses se mettent impérativement dans le compartiment lavage de la boîte à produits de votre lave-linge.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage

pour traiter les taches, vous devez démarrer sans délai le cycle de lavage.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommandent la lessive en poudre et liquide ARIEL.

B. assouplissant

Ce distributeur vous permet d'ajouter automatiquement à l'eau du dernier rinçage un produit assouplissant sous forme liquide. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Veillez à ne pas dépasser la quantité maximale d'assouplissant (80 ml) prescrite pour la boîte à produits. Un orifice de trop-plein situé sous la fenêtre de visualisation de l'assouplissant vous signalera tout surdosage éventuel.

Il est conseillé d'utiliser un produit assouplissant au cours du cycle pour favoriser le séchage et rendre le linge plus souple. Celui-ci permet également de supprimer l'électricité statique.

C. javellisation

La javellisation est possible pour tous les programmes de lavage coton.

Assurez-vous toutefois que le textile supporte ce traitement. L'eau de javel est entraînée automatiquement. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment, selon l'action désirée, de 1/4 à 1 verre d'eau de javel à 12°chl.

L'eau de Javel à chl est obtenue en versant un berlingot à chl dans un flacon d'un litre et en complétant avec de l'eau.

Ne pas dépasser la dose maximale indiquée sur la boîte à produits.

Symbols international pour l'entretien des textiles

agitation forte Agitation réduite

95 Lavage à 95°C

60 Lavage à 60°C

40 Lavage à 40°C

30 Lavage à 30°C

Lavage délicat à la main

Ne pas laver

BLANCHIMENT

Blanchiment au chlore (javel) permis (unicouement à froid et avec une solution diluée)

Blanchiment au chlore (javel) proscrit

REPASSAGE

Température élevé (max 200°C)

Temperature moyen (max 150°C)

Températureasse (max 100°C)

Ne pas repasser

NETTOYAGE A SEC

A Nettoyage à sec (tous les solvants usuels)

P Nettoyage à sec (tous solvants sauf le trichloréthylène)

F Nettoyage à sec (exclusivement solvants pétroliers et R113)

X Ne pas nettoyer à sec

SECHAGE

Séchage lingeétendu

Séchage linge suspendu

Séchage linge accroché

Temp. haute Temp. modérée Séschage en tambour permis

Ne pas sécher en tambour

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

Après chaque cycle de lavage

Nous vous recommandons de laisser le couvercle et le tambour ouverts après chaque utilisation, ici afin d'aérer la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. Rincez et séchez soigneusement.

Important : n'utilisez jamais d'alcool, solvants ou produits similaires.

Démontage:

Exercez une pression sur les clips situés sur chaque côté de la boîte à produits et tirez-la vers le haut (fig.1 et fig.2).

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une brosse ou d'un chiffon torsadé (fig.3). Contrôlez que les siphons situés à l'arrière de la boîte à produits ne sont pas obstrués (fig.4).

Montage:

Repositionnez la boîte à produits dans les encoches jusqu'au clipage (fig. 5).

Le filtre de vidange

Nettoyez régulièrement le filtre se trouvant au bas de l'appareil. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage. Abaissez le tuyau de vidange au-dessus d'un grand récipient posé au sol pour vider le lave-linge de l'eau résiduelle, puis :

■ pour vidanger l'eau résiduelle :

a. Ouvrez le portillon, à l'aide, par exemple, d'un tournevis (fig. 6 et 7): b. Placez dessous un récipient de faible hauteur à bords droits. Pour compléter la vidange, tournez le bouchon du filtre de vidange afin que celui-ci se retrouve à la verticale et puisse libérer l'eau résiduelle (fig. 8). ■ pour nettoyer le filtre : a. Tournez le filtre dans le sens inverse des aiguilles d'une montre et enlevez-le (fig. 9). b. Nettoyez-le soigneusement à l'eau courante. c. Replacez le filtre et revissez-le dans le sens des aiguilles d'une montre. d. Refermez le portillon.

Après avoir nettoyé le filtre, il faut obligatoirement refermer le portillon. En effet, par mesure de sécurité, ce dernier doit être fermé lorsque l'appareil est en fonctionnement.

fig.1

fig.2

fig.3

fig.4

fig.5

fig.6

fig.7

fig.8

fig.9

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Les résultats de lavage ne sont pas satisfaisants

Vérifiez que :

La lessive convient au lavage en machine. Il n'y a pas trop de linge. Le programme de lavage est approprié.

Le cycle de lavage est beaucoup trop long

Vérifiez que :

la pression d'eau est suffisante le filtre de pompe n'est pas obstrué il n'y a pas eu de coupure de courant

La machine s'arrête pendant un cycle de lavage

Vérifiez que :

la pression d'eau est suffisante le filtre de pompe n'est pas obstrué les fusibles sont en bon état et qu'ils n'ont pas disjoncté - ce n'est pas un arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat (voir tableau des programmes dans votre notice d'utilisation)

La machine ne démarre pas

Vérifiez que :

les fusibles sont en bon état l'appareil est bien branché le couvercle de votre lave-linge est bien fermé le programme choisi est bien sélectionné le départ du programme a bien été commandé (touche "marche/arrêt" enclenchée) il n'y a pas de coupure de courant

La machine n'essore pas ou ne vidange pas

Vérifiez que :

le tuyau de vidange n'est pas bouché ou plié le filtre de la pompe de vidange n'est pas obstrué - ce n'est pas un arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat (voir tableau des programmes dans votre notice d'utilisation)

La machine se remplit mais vidange aussitôt

Vérifiez que :

la crosse de vidange n'est pas accrochée trop bas

La machine ne se remplit pas

Vérifiez que :

• le robinet d'arrivée d'eau est bien ouvert et que la pression est suffisante

Le couvercle du lave-linge est bien fermé. Il n'y a pas de coupure d'eau.

La machine vibre, est très bruyante

Vérifiez que :

• l'appareil a été complètement débridé (voir feuille de débridage) l'appareil est de niveau et bien calé l'appareil n'est pas trop près du mur ou des meubles le linge est bien réparti dans le tambour la charge est suffisante

Vous trouvez de l'eau autour du lave-linge

Vérifiez que :

• il n'y a pas trop de lessive, ou que la lessive est adaptée au lavage en machine (formation excessive de mousse) un des bacs à produits n'est pas obstrué la croche de vidange est bien accrochée le filtre de pompe est bien remis après son nettoyage le tuyau d'arrivée d'eau est étanche

De l'assouplissant s'écoule par l'orifice de trop-plein au remplissage

Vous n'avez pas respecté la dose prescrite. Les siphons situés à l'arrière de la boîte à produit ne sont pas obstrués.

Si vous appelez un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'arrière de l'appareil.

Service conseil consommateurs

BP 50142 - 60307 Senlis Cedex

Tél : [phone] - Fax : [phone]

e-mail: sale. scc. fau@notes. electrolux. fr
