DWBora 9 - Hotte V-ZUG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DWBora 9 V-ZUG au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte aspirante |
| Dimensions (L x P x H) | 90 cm x 40 cm x 15 cm |
| Débit d'air maximal | 800 m³/h |
| Niveaux de puissance | 3 niveaux + mode intensif |
| Éclairage | LED intégré |
| Filtre à graisse | Filtres métalliques lavables au lave-vaisselle |
| Filtre à charbon | Optionnel pour fonctionnement en recyclage |
| Installation | Installation murale |
| Niveau sonore | Max 60 dB(A) |
| Consommation énergétique | Classe énergétique A |
| Maintenance | Nettoyage régulier des filtres, remplacement du filtre à charbon si utilisé |
| Sécurité | Protection contre les surchauffes, interrupteur de sécurité |
| Garantie | 2 ans |
| Accessoires inclus | Câble d'alimentation, manuel d'utilisation |
FOIRE AUX QUESTIONS - DWBora 9 V-ZUG
Questions des utilisateurs sur DWBora 9 V-ZUG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DWBora 9 - V-ZUG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DWBora 9 de la marque V-ZUG.
MODE D'EMPLOI DWBora 9 V-ZUG

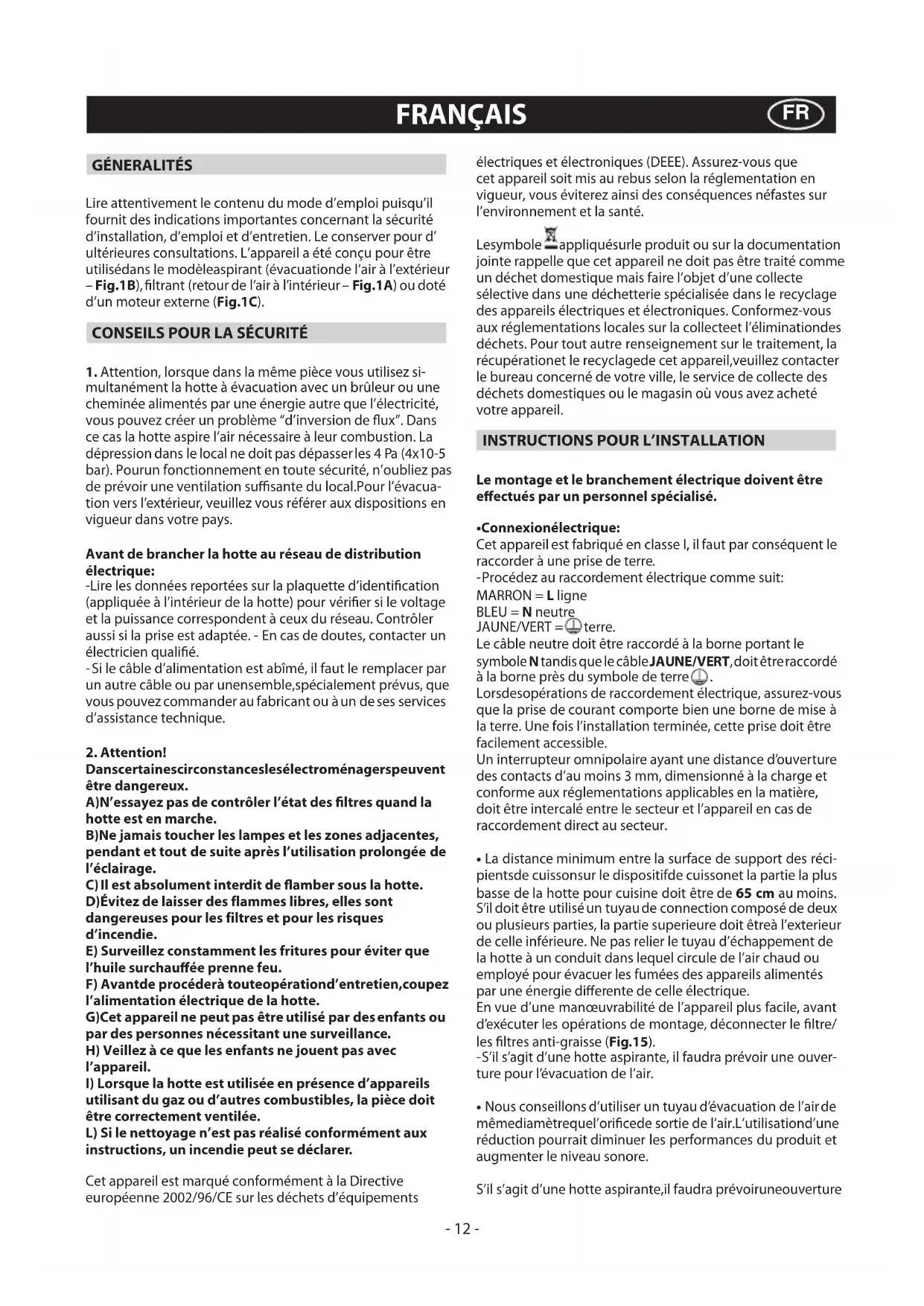

FR Manuel d'utilisation
IT Manuale d'uso
EN Instruction manual
PT Manual de'utilisation
Merci d'avoir porté votrechoix sur l'un de nos produits. Vote nouvel apparéil répond aux exigences les plus élevées et sonutilisation est des plus simples. Accordez-vous le temps nécessaire pour生存 attentivement ce mode d'utilisation.Vous vous familiariserez ainsi avec votre apparéil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.
Veuillez tenir compte des conseils de sécurité.
Modifications
Le texte, les illustrations et les données correspondant au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.
IT
Lire attentivement le content du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilisedsans le modèleaspirant (evacuationde l'air a I'estérieur -Fig.1B),filtrant (retour de l'air a I'intérieur -Fig.1A) ou doted'un moteur externe (Fig.1C).
CONSEILS POUR LA SECURITE
- Attention, lorsqu dans la même piece vous utilisez simultanement la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creator un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pourun fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique:
-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.
-Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par unensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
2. Attention!
Danscertainescirconstancesleselectromagenspeuvent etre dangereux.
A)N'essayez pas de contrôle l'etat des filtres quand la hotte est en marche.
B)Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D)Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillance constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procédar toute opérationd'entretien, foupez l'alimentation électrique de la hotte.
G)Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements
électriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Lesymbole appliquésurle produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques et Electroniques. Conformez-vous aux règlementations locales sur la collecteet l'éliminationdes déchets. Pour tout autre renseignement sur le traitement, la récapérationet le recyclagedecet apparéil,veuillez contacter le bureau concenré de votre ville,le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
-Connexionélectrique:
Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.
- Procedez au raccordement électrique comme suit:
MARRON = L ligne
BLEU = N neutrte
JAUNE/VERT = ① terre.
Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne pres du symbole de terre.
Lorsdesopérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.
Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.
- La distance minimum entre la surface de support des réci-pientsdue cuissonsur le dispositifde cuissonet la partie la plus basse de la hotte pour cuisine doit etre de 65 cm au moins. S'il doit etre utilise un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit ettre à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échéppement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des apparèils alimentés par une énergie différente de cette électricque.
En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'executer les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.15).
-S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de mémédiamétrquel l'orificede sortie de l'air. L'utilisationd'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
S'il s'agit d'une hotte aspirante,il faudra prévoiruneouverture
pour l'évacuation de l'air.
-Montagedelahotte:
-
Deballer la structure et enlever les 2 vis A pour séparer la partie supérieure de la partie inférieure (Fig.2).
-
Positionner le gabarit de forure au plafond en faisant attention à ce que la flèche soit positionnée du même côté que la commande de l'appareil (Fig.3).
Effectuer les 4 trou s08 au plafond et visser 3 vis sans les serrer complètement et en prerant garde de ne pas insérer la vis dans le trou marqué par un X sur le gabarit de forure (les vis normales et les vis tamponnées doivent être appropriées au type de mur).
-Prendre la partie supérieure de la structure B (Fig.4) et l'inserer sur les 3 vis pas visées complètement correspondant avec les 3 orifices fendus. Faire une petite rotation pour
l'encastrement (Fig.4). Visser la quatrième vis X et serrer les 3 autres qui restent pour permettre le blocage définitif de la partie supérieure de la structure B.
-
Preindre la partie inférieure de la structure téléscopique C et l'insérer sur la partie supérieure B (Fig.5). Regler la hauteur désirée en se reférant aux cotes X indiquées dans la Fig.14 et la bloquer au moyen des 8 vis G fournies avec l'appareil (Fig.6).
-
Version aspirante: Fixer le tuyau flexible au trou d'évacuation air disposé préalablement (Fig.7).
-
Versionfiltrante: Brancher le tuyau d'évacuation de l'air au deflecteur de l'air de recyclage M, et serrer la vis I, comme illustré sur la Fig.8. Les filtres à charbon doivent être installés à l'intérieur de la cape d'aspiration comme sur la Fig.16. Il existe deux types divers défiltre à charbon actif: les filtres à charbon actif de longue durée régénérables (lavables) (Fig.17) et les filtres à charbon actif standard on régénérables (Fig.16).
-Prendre le conduit de fumées supérieur et le fixer à la structure à l'aide des 2 vis A (Fig.9).
Assemblier le conduit de fumées inférieur avec le conduit supérieur et le fixer attentivement avec du ruban adhésif L (Fig.10A).
- Dévisser les 2 vis O (Fig.10A) de 3 mm au maximum. Insérer le groupe d'aspiration à l'intérieur de la structure en faisant attention à ce que les vis O, dévissees précédément, aillent se placer avec lesorifices fendus dansla partieinférieure comme c'est indiquedans la Fig.10B.
Visser les 3 vis N (fournies avec l'appareil) et serrer les 2 vis O (Fig.10B).
-Fixer le tuyau d'évacuation air H (pas fourni avec l'appareil) sur la bride de raccordement F (Fig.11).
-Enlever le ruban adhesif L et poser le conduit de fumées inférieur sur le corps de la hotte (Fig.12).
-Le cas échéant, fixer de l'intérieur la cheminée inférieure à la hotte à l'aide des vis P (Fig.13).
EMPLOIETENTRETIEN
- Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.
-
Lefltrieanti-graisse à pour role de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
-
Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main
en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaiselle à température basse et cycle court.
-
Àpres plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
-
Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
-
Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus oumoins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtré anti-graisse.
-
Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lava-vaiselle à température maximale de 65^ (le cycle de lavage doit être complat et sans plats) Enlever l'eau en excès sansabîmer lefiltrre, restirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être répétée chaque 2 mois pour maintainir efficace la fonction du filtré à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
- Avantdemopterlesfiltresanti-graisSESetlesfiltresa carbone actif regenerables, il est important que ceux-ci soient bien secs.
-Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
-
L'installation d'illumination est conscience pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
-
Attention: La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions sugérées.
-Remplacementdeslampseshalogenes(Fig.18):
Pour changer les lampes halogenes B retirez le verre C en faisant levier dans les fentes prevues.
Remplacez-les par des lampes de même type.
Attention: Ne touchez pas aux lampes mains hues.
-Commands(Fig.19):
Le symbole sont le suivant:
A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIÈRE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROSIÈME VITESSE
F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)
-Si votre apparéil possède la fonction vitesse INTENSE, notamment appuyé pendant environ 2 secondes le bouton
E pour activer la fonction pendant 10 minutes, après quoi elle returnera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l'interrompre avant les 10 minutes, presser de nouveau sur la touche E.
CleanAir:
En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dès que la fonction est activée, le moteur démarre en « vitesse pour 10 minutes pendant lesquilles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode electrolytescante
du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1 étre vitesse50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe qu'elle touche à l'exception des touches de lumière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se dé-sactive et le moteur passé directement à la 2 éme vitesse; en appuyant sur le bouton B la fonction se désactive).
(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retardé l'arrêt de la hotte, qui continuera defonctionnera la vitesses de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.
- Saturationdesfiltresanti-grasetacharbonactif:
-Apres 30 heures de fonctionnement, la touche A clignote toutes les 2 sec.: dans ce cas il faut nettoyer les filtresanti-gras et les filtres de charbon actif, si présents.
- ÀpRES 120 heures de fonctionnement, la touche A clignote toutes les 0.5 sec.: dans ce cas il faut remplacer les filtres à charbon actif standard, si présents.
Une fois que le filtré est nettoyé et remonté, il faut réactiver la mémoirelectronique, en tenantappuyé la toucheA pendant environ 5 sec. jusqu'à ce qu'il arrêté de clignoter.
-Si la touche A n'arrête pas de clignoter, repeter l'opération avec le moteur allumé.
NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUES DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
GENERALITA
-Lefltrieanti-graisse pour role de retenir les particules grasses en suspension dans l'air; par consequent, il peut se boucher en un temps qui varie en fonction de l'utilisation de I'appareil.
- Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaiselle à température basse et cycle court.
- Àpres plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
- Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
- Les filtres à carbone actif non régénérables doivent être
replaces chaque 4 mois au maximum. La saturation du carbonate actif dépend de l'utilisationplus ou moins prolongée de l'appareil, du type de cuisine et de la régulariat avec laquelle vous effectuez le nettoyage du filtré anti-graisse.
- Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sansabîmer le filtre, restorer les parties en plastique, fairessecher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être répétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
- Avantdemopterlesfiltresanti-graisSESetlesfiltresa carbone actif regenerables, il est important que ceux-ci soient bien secs.
-Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs. - L'installation d'illumination est conscience pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
- Attention: La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
