MODE D'EMPLOI D 20.485.70 PEHA

3 Montage en installation 57

3.1 Stap 1 .57
3.2 Stap 2 .58
3.3 Stap 3 .59

4 Standbystand 60

Montage en installation

3.1 Stap 1

Montage en installation

NL

3.2 Stap 2

230V\~/50Hz

TIP:

Montage en installation

3.3 Stap 3

1.1 Utilisation 74
1.2 Clauses de garantie 75
1.3 Securité 76

2 Description 77

2.1 Caracteristiques techniques 77
2.2 Structure et Symboles 78
2.3 Fonction de commande auxiliaire 79
2.4 Recherche d'erreurs 80

3 Montage et installation 81

3.1 Etape 1 81
3.2 Etape 2 .82
3.3 Étape 3 83

4 Radio éteinte 84

4.1 Appareil à l'ARRÉT 84
4.2 Menu de configuration 85

4.2.1 Réglage de l'heure 86
4.2.2 Réglage du contraste 87
4.2.3 Luminosite en mode radio 88
4.2.4 Réglage de la réception 89
4.2.5 Config. de la commande auxiliaire 90

4.3 Sleeptimer (minuteur) 91

4.3.1 Réglage de la fonction 92

5 Mode radio 93

5.1 Radio MARCHE 93
5.2 Mémoire de stations 94
5.3 Reglage du reveil 95
5.4 Mode reveal 96

Généralités

1.1 Utilisation

La radio est prévue notamment pour être utilisée dans des espaces privés (salle de bain, cuisine,,chambre à coucher) ou pour éoperator des chambres d'hôtel. Toutes les fonctions de la radio peuvent être régées de manière simple en appuyant sur des boutons. Les réglages et informations sont affichés sur l'écran éclairé (par ex. l'heure, les fonctions de la radio et du réveil).

Radio FM-RDS (87,5 à 108,0 MHz)

• Fonction de commande auxiliaire

• Mémoire de stations (6 stations)

• Montage vertical ou horizontal grâce au logement d'écran rotatif

• Affichage de l'heure

2 boîtes d'encastrement requisés

• Fonction réveil

Raccordement 230V / 50Hz requis

• Minuteur

• Cadres spéciaux en verre et pierre disponibles comme accessoires

Modèle de base de la gamme Aura disponible en couleur aluminium, anthracite, blanc pur :

Blanc pur

20.485.02 RADIO

Anthracite

20.485.64 RADIO

Aluminium

20.485.70 RADIO

Généralités

1.2 Clauses de garantie

Cette notice d'utilisation fait partie intégrante de l'appareil et de nos conditions de garantie. Elle doit être remise systématiquement à l'utilisateur. Nous nous réservons le droit de modifier sans prévis la construction technique des appareils. Les produits PEHA sont fabriqués et leur qualité est contrôle en ayant recours aux technulamodernes et en tenant compte des directives nationales et internationales en vigueur. Si toutefois un dernier apparaisait, PEHA s'engage à remédier au début comme suit, sans préjudice des droits du consommateur final résultat du contrat de vente vis-à-vis de son revendeur :

En cas de l'exercice d'un droit légitime et régulier, PEHA, à son seul gré, éliminera le défaut de l'appareil ou livrera un apparéil sans défaut. Toute revendication allant au-delà et toute demande de réparation de dommages consécutifs est exclue. Un défaut légitime existe si l'appareil est inutilisable au moment de sa livraison au consommateur final en raison d'un vice de construction, de fabrication ou de matière ou si son utilisation pratique est considérablement limitée. La garantie est annulée en cas d'usure naturelle, d'utilisation incorrecte, de branchement incorrect, d'intervention sur l'appareil ou d'influence extérieure. La durée de la garantie est de 24 mois à partir de l'achat de l'appareil par le consommateur final chez un revendeur et elle prend fin au plus tard 36 mois après la fabrication de l'appareil. Le droit allemand est applicable pour le règlement des droits à la garantie.

Généralités

1.3 Sécurité

L'appareil est prevu exclusivement pour une utilisation conforme à sa destination. Toute intervention ou modification par l'utilisateur est interdite! Pour l'élimination de l'appareil, se conformer à la législation et aux normes en vigueur dans le pays où l'appareil est utilisé.

ATTENTION! Risque de chocoléctrique! L'appareil contient des composants internes sous tension. Risque de léasons corporelles en cas de contact! Toutes les interventions sur l'appareil doivent être effectuées uniquement par desElectriciens professionnels autorisés.

• Mettre l'appareil hors tension.

• Verifier l'absence de tension dans l'appareil.

• Sécuriser l'appareil contre une remise sous tension.

• Refermer soigneusement le boîtier avant la remise sous tension.

Tenir compte des points suivants :

• Les lois, normes et directives en vigueur.
• Les régles de l'art au moment de l'installation.

• Protégér l'appareil contre les gouttes et les projections d'eau.

• La notice d'utilisation de l'appareil.

• Une notice d'utilisation ne peut donner que des consignes de nature générale. Elles doivent être interprétiées dans le contexte d'une installation spécifique.

Description

2.1 Caractéristiques techniques

Fréquence de réception 87,5 - 108,0 MHz

Alimentation en tension 230V /50Hz

Consommation propre 1,5 W (veille)

Plage de températe 0^ - 50^

Prescriptions EN 55020, EN 55013

Homologations CE

Indices de protection IP 20

Dimensions en mm 155 x 83 x 45

Description

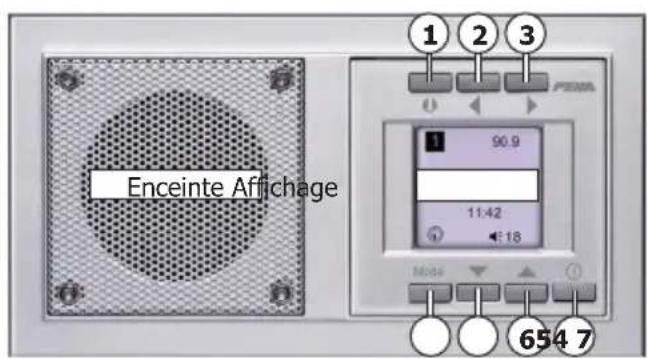

2.2 Structure et Symboles

1-6 Touches de fonction
7 Bouton MARCHE/ARRET

Fonction Symbole

Sleeptimer (minuteur)	8
Fonction radio	7
Réveil MARCHE	4
Réveil ARRÊT	2
Réveil MARCHE avec heures du réveil	7:00
Réglage du volume	4
Menu de configuration	1
Réglage de l'heure	2
Réglage du contraste	0
Réglage de la luminosité	0
Réglage de la réception radio	3
Configuration de la commande auxiliaire	on / off

Description

2.3 Commande auxiliaire

La radio peut être allumée et éteinte par le biais d'une commande auxiliaire. Celle-ci peut se presenterer sous forme de bouton, d'interrupteur ou de détecteur de mouvement. Le raccordement de la commande auxiliaire se fait à l'arrière de l'unité d'affichage, au niveau de la borne 1.

Poste externe	fonction
Bouton	Actionner le bouton ⇒ Allumer/éteindre la radio
Interrupteur	Interrupteur MARCHE ⇒ Allumer la radio Interrupteur ARRÊT ⇒ Éteindre la radio
Capteur de mouvement	Signal Marche ⇒ Allumer la radio Signal Arrêt ⇒ Éteindre la radio

Remarques: - La commande auxiliaire est preconfiguerée comme interrupteur (pour la configuration, voir page 90).
- Un détecteur de mouvement doit être configuré comme interrupteur!

Description

2.4 Recherche d'erreurs

• La réception radio peut être perturbée par des apparciels émettant des signaux haute fréquence (par ex. les adaptateurs secteur et les ordinateurs). Respecter un écart minimum de 0,5 m.
• Contrôler si des appeareils situés à proximé de la radio risquent d'occasionner des perturbations.
• Contrôler le disjoncteur et l'alimentation en tension (électriciens qualifiés uniquement).
• Contrôler les câbles de raccordement (électriciens qualifiés uniquement).
• Monter la radio à un endroit offrant une meilleure qualité de réception (électriciens qualifiés uniquement).

Contact

Telephone: [phone]

Télécopie: [phone]

Remarque: Avant l'installation, vérifier que la reception radio est bonne à l'endetroit prévu pour le montage.

Montage et installation

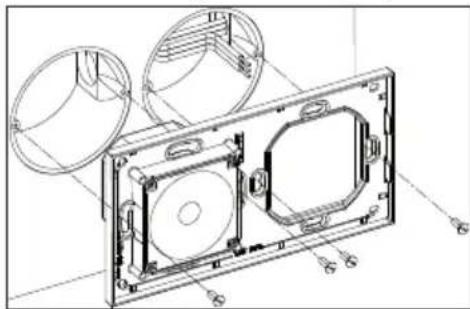

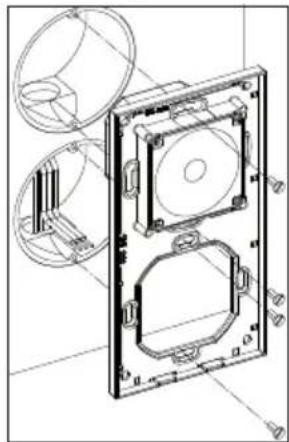

3.1 Étape 1

La radio doit être fixée de manière permanente (par ex. encastrée dans un mur). Grace à l'affichage rotatif, elle se préte à un montage vertical ou horizontal. Le montage nécessite l'emploi de deux boites d'encastrement de 60 mm.

Remarques :

• Respecter les consignes de sécurité (page 76) lors de l'installation.
  Avant le montage, vérifier que la réception est bonne à l'endetroit prévu.

Montage et installation

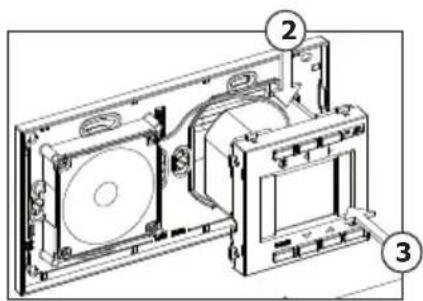

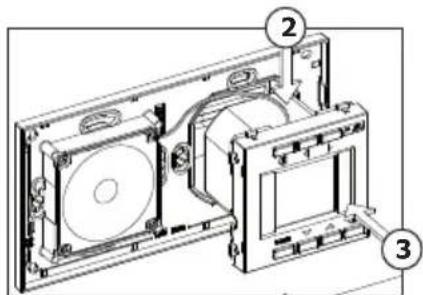

3.2 Étape 2

230 V~/50 Hz

Remarques :

Lors du raccordement au réseau d'alimentation (230V /50Hz) ,le système électrique doit être mis hors tension.
- Securiser le cable d'alimentation (230 V~/50 Hz) avec un disjoncteur (16 A).
- Attention! Veiller à ce que la commande auxiliaire soit en équilibre de phase.

• Raccorder le cable d'alimentation à la borne L, N à l'arrière de l'unité d'affichage (1).
  En cas d'utilisation d'une commande auxiliaire, la raccarder au niveau de la borne 1 (bouton, interrupteur ou détecteur de mouvement).
• Insérer le cable d'enceinte dans le connecteur femelle prévu au niveau de l'unité d'affichage (2).
• Encliqueter l'unité d'affichage dans la partie inférieure (3).
• Pour le démontage, dégager l'unité d'affichage en appuyant légarement sur le côte et la retirer.

Montage et installation

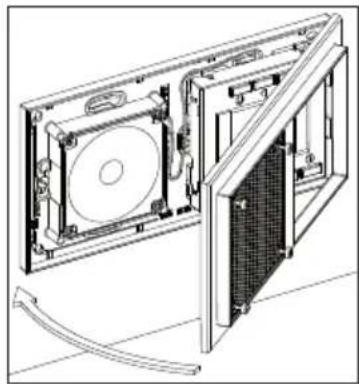

3.3 Étape 3

• Encliqueter le cadre avec la protection de l'enceinte sur l'embase par le cote.
  Fixer le cadre en le vissant sur l'embase à l'aide de la clé Allen fournie (2 mm) (au même niveau que la protection de l'enceinte).

La radio est disponible avec des cadres de couleur anthracite, aluminium ou blanc pur de la gamme AURA. Des cadres spéciaux en verre et pierre sont également disponibles comme accessoires.

Couleur

Blanc pur

Anthracite

Aluminium

Ref.

20.485.02 RADIO

20.485.64 RADIO

20.485.70 RADIO

Radio éteinte

4.1 Appareil à l'ARRÉT (Radio éteinte)

Au repos, l'actualisation automatique de l'heure et de l'heure d'été/d'hiver implique une recherche d'un émetteur RDS. L'actualisation de l'heure par un signal RDS peut durer quelques minutes. Il est nécessaire de régler l'heure manuelle si le signal RDS est faible ou en cas de stations de radio émises dans d'autres fuseaux horaires (page 86).

Fonctions Affichage

1 Activation du mode Sleeptimer (minuteur) (page 91)
② Appuyer brievement sur Mode (env. 1 s)

réveil MARCHE/ARRÉT avec heures du réveil
Appuyer longuement sur Mode (env. 8 s)
menu de configuration (page 85)

3 La luminosité de l'écran est plus faible au repos
4 La luminosite de I'ecran est plus forte au repos
5 Radio MARCHE/ARRET ①

7:00

7-0
0-7

Radio éteinte

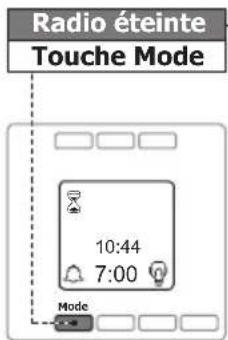

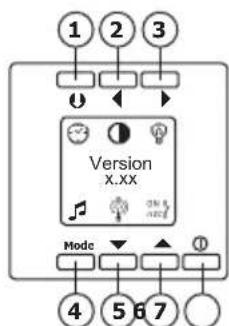

4.2 Menu de configuration

Pour utiliser cette fonction, l'appareil doit être à l'arrêt (radio éteinte)Si aucune fonction n'est activée, la radio s'éteint automatiquement après env. 10 s.

Appuyer longuement (env. 8 s) menu de configuration

Fonctions Affichage

1 Réglage de l'heure (page 86)
2 Réglage du contraste (page 87)
Luminosite en mode radio (page 88)
④ Appuyer sur Mode ⇒ radio éteinte
⑤ Réglage de la réception (page 89)
6 Configurer la commande auxiliaire (page 90)
7 Annuler ①

Radio éteinte

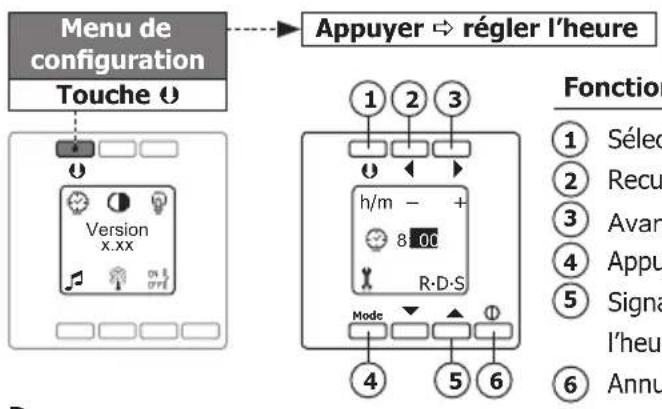

4.2.1 Réglage de l'heure (menu de configuration)

Fonctions Affichage

1 Selectionner les heures ou les minutes
② Reculer l'heure
3 Avancer l'heure
Appuyer sur Mode menu de configuration
⑤ Signal RDS ARRÊT/MARCHE (automatique de l'heure et de l'heure d'étée / d'hiver)
⑥ Annulcr ①

8:008: 00

7:45

9:15

X

R-D-S,R-D-S

Remarque :

• Regler l'heure manuellement si le signal RDS est faible ou en cas de stations de radio émises dans d'autres fuseaux horaires.
• Si aucune fonction n'est activée, la radio s'eteint automatiquement après env. 10 s.

Radio éteinte

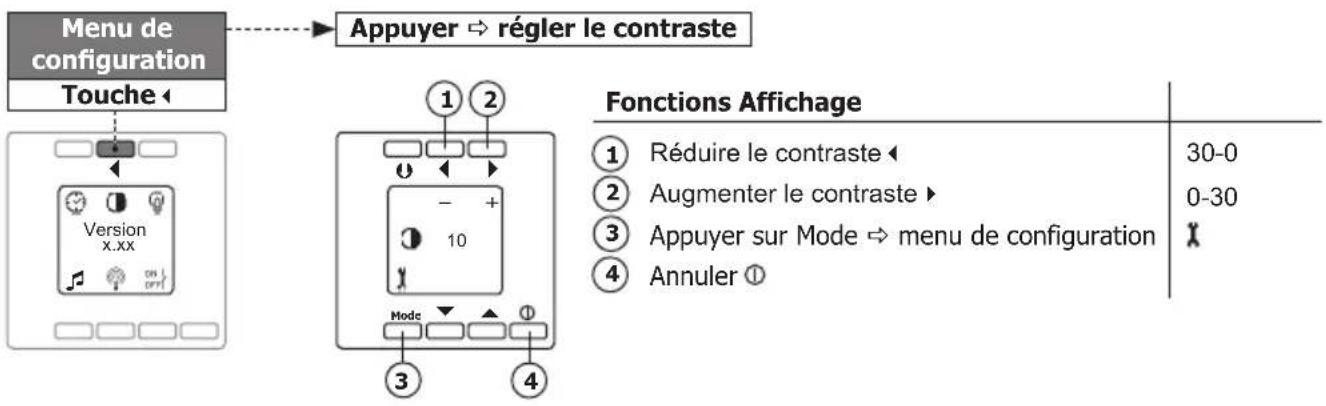

4.2.2 Réglage du contraste (menu de configuration)

Remarque: Si aucune fonction n'est activée, la radio s'eteint automatiquement après env. 10 s.

Radio éteinte

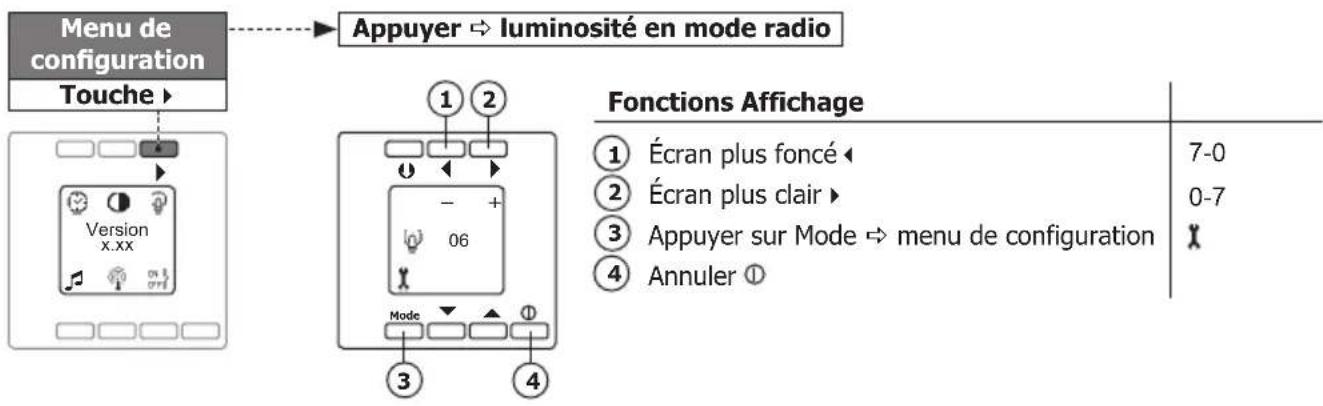

4.2.3 Luminosité en mode radio (menu de configuration)

Remarques: - Les touches « et » (1, 2) permettent de regler la luminosité de l'écran en mode radio.

• Si aucune fonction n'est activée, la radio s'eteint automatiquement après env. 10 s.

Radio éteinte

4.2.4 Réglage de la réception radio (menu de configuration)

Remarque: Si aucune fonction n'est activée, la radio s'eteint automatiquement après env. 10 s.

Radio éteinte

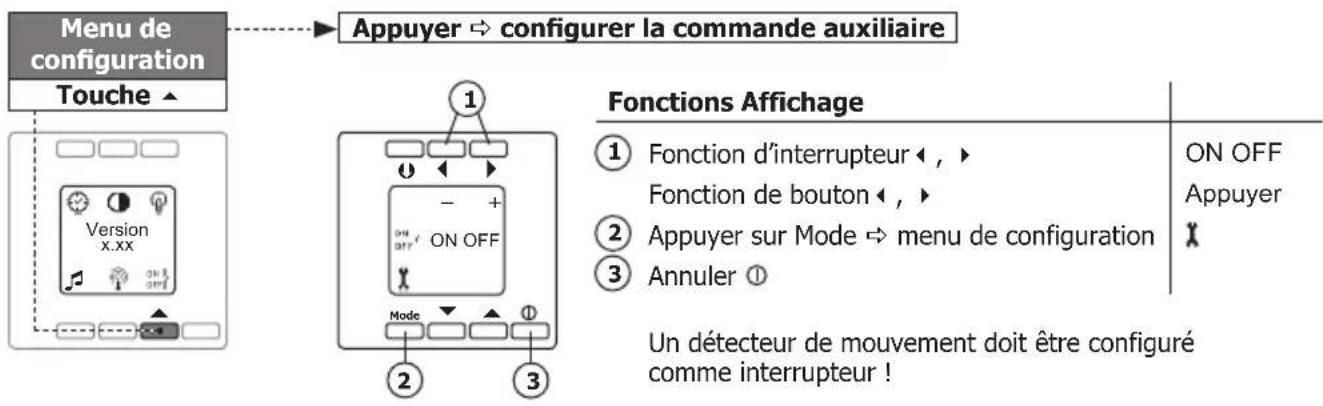

4.2.5 Configuration de la commande auxiliaire (menu de configuration)

Remarques: - Observer la description et les fonctions de la commande auxiliaire (page 79).
- Si aucune fonction n'est activée, la radio s'eteint automatiquement après env. 1

Radio éteinte

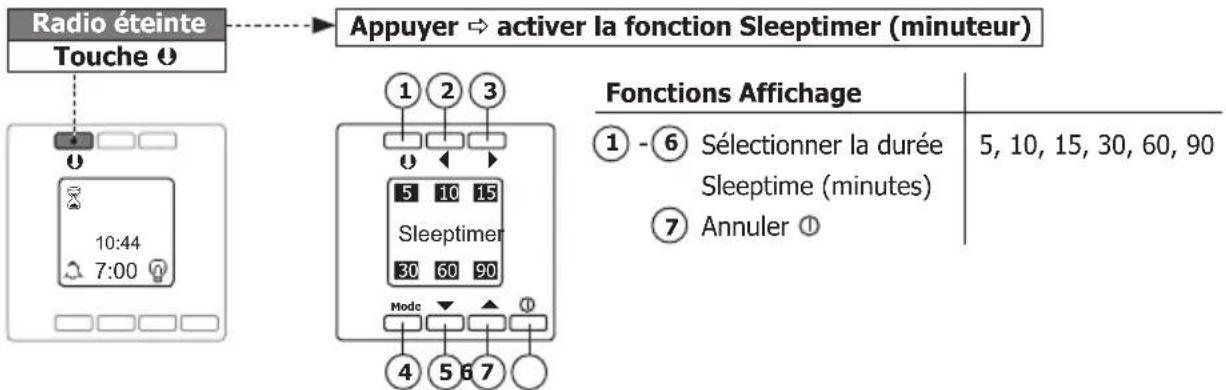

4.3 Sleeptimer

Pour utiliser cette fonction, l'appareil doit être à l'arrêt (radio éteinte). La radio est allumée pour la durée sélectionnée pour le minuteur. Si aucune fonction n'est activée, la radio s'éteint automatiquement après env. 10 s.

Radio éteinte

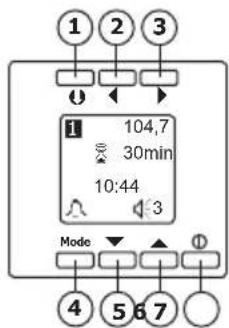

4.3.1 Réglage de la fonction (Sleeptimer)

Fonctions Affichage

1 Appuyer brièvement sur la touche (env. 1 s) activer la mémoire (page 94)
Appuyer longuement sur la touche (env. 8 s) mémoriser (page 9
2 Recherche de fréquence vers le bas
3 Recherche de frquence vers le haut
4 Appuyer sur Mode regler lereveil (page 95)
5 Baisser le volume
Augmenter le volume
⑦ Minuteur à l'ARRÉT ①

1-6

108,0 - 87,5 MHz

87,5-108,0MHz

30-1

1-1-30

Remarque : Lorsque le temps regle pour le minuteur s'est ecoulé, la radio s'eteint.

Mode radio

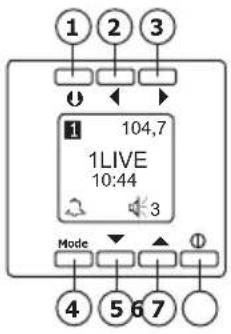

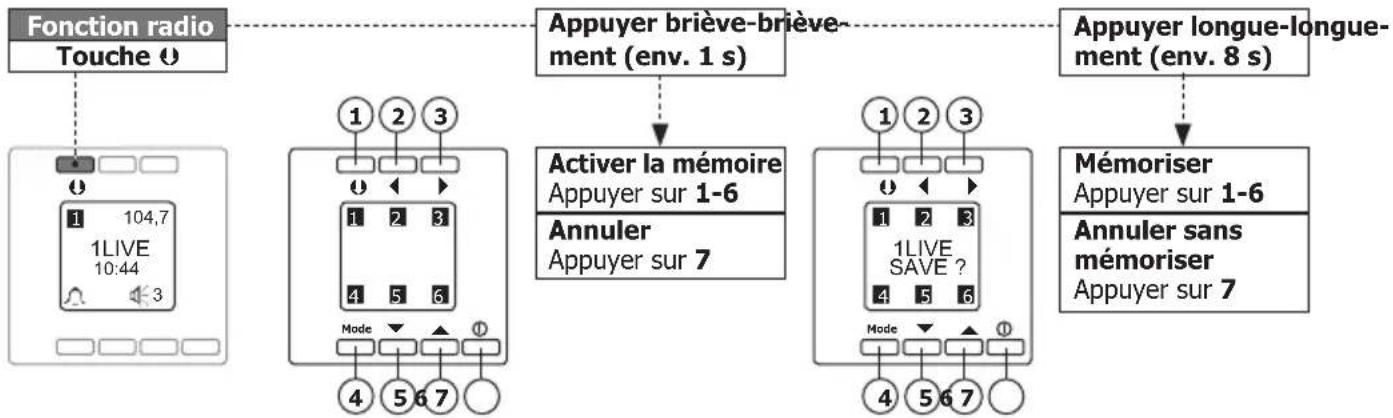

5.1 Radio MARCHE (Mode radio)

L'écran affiche le nom de la station (ou la féquence) ainsi que l'heure. Lorsque le signal d'émission est faible, il se peut que l'affichage du nom de la station (signal RDS) soit légarement retardé ou ne se produit pas.

Fonctions Affichage

1 Appuyer brievement sur la touche O (env. 1 s) activer la memoire (page 94)

Appuyer longuement sur la touche U (env. 8 s) memoriser (page 94)

2 Recherche de fréquence vers le bas
3 Recherche de fréquence vers le haut
4 Appuyer sur Mode régler le réveil (page 95)
5 Baiser le volume
Augmenter le volume
⑦ Radio ARRET/MARCHE ①

108,0 - 87,5 MHz
87,5 - 108,0 MHz

30-1
1-30

Mode radio

Pour utiliser cette fonction, la radio doit être allumée (mode radio). Si aucune fonction n'est activée, la radio passé automatiquement en mode radio après env. 10 s.

Mode radio

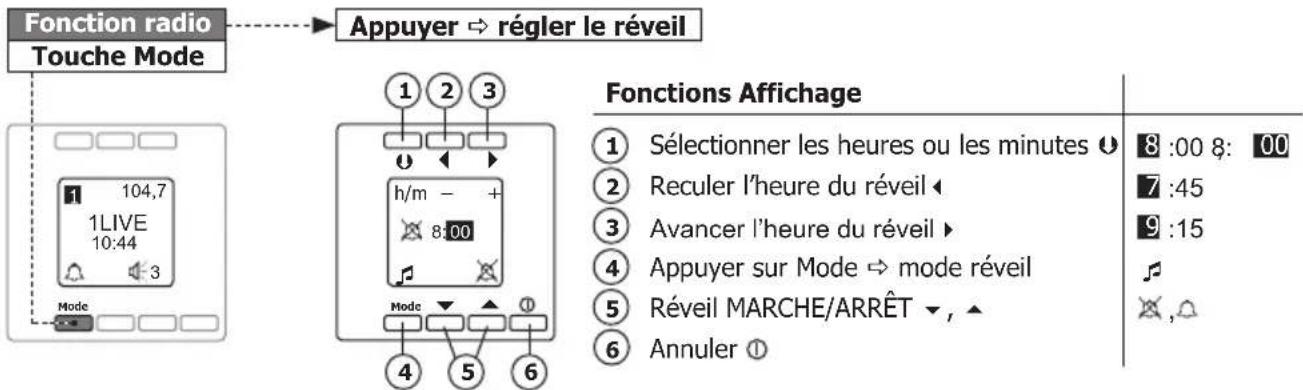

5.3 Réglage du réveil

Pour utiliser cette fonction, la radio doit être allumée (mode radio). Si aucune fonction n'est activée, la radio passé automatiquement en mode radio après env. 10 s.

Mode radio

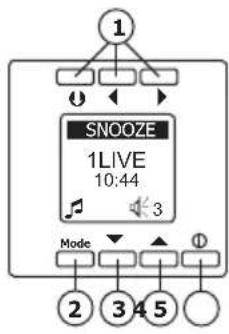

5.4 Mode réveil

La fonction réveil reste activée pendant 1 heures. Si la fonction Snooze est activée, le mode réveil est interrompu pendant 10 minutes. Le mode réveil est ensuite réactivé.

Fonctions Affichage

1 Activer la fonction Snooze (10 min.) , ,
② Appuyer sur Mode a ⇒ radio MARCHE et réveil à l'ARRÉT
3 Baisser le volume
(4) Augmenter le volume
5 Radio à l'ARRÉT et réveil à l'ARRÉT

SNOOZE

30-1 1-30

Remarque: Les touches (3,4) permettent de regler le volume de la radio en mode revealsil.

s
