BEDIENUNGSANLEITUNG D 20.485.70 PEHA

1.1 Verwendung 2
1.2 Garantiebestimmungen 3
1.3 Sicherheit 4

2 Beschreibung 5

2.1 Technische Daten 5
2.2 Aufbau und Symbole 6
2.3 Nebenstellenfungtion 7
2.4 Fehlersuche 8

3 Montage und Installation 9

3.1 Schritt 1 .9
3.2 Schritt 2 10
3.3 Schritt 3 11

4 Ruhezustand 12

4.1 Radio AUS 12
4.2 Setup-Menu 13

4.2.1 Uhrzeit einstellen 14
4.2.2 Kontrast einstellen 15
4.2.3 Helligkeit im Radiobetrieb 16
4.2.4 Empfangseinstellung 17
4.2.5 Nebenstelle konfigurieren 18

4.3 Sleep-Timer 19

4.3.1 Bedienung 20

5 Radiobetrieb 21

5.1 Radio EIN 21
5.2 Senderspeicher 22
5.3 Wecker einstellen 23
5.4 Weckbetrieb 24

Allgemeines

D

1.1 Verwendung

Eine Verwendung des Radios erfolgt z.B. im Privatbereich (Bad, Kuche, Schlafzimmer) oder als Ausstattung eines Hotelzimmers. Alle Funktionen des Radios sind einfach per Tastendruck einzustellen. Einstellungen und aktuelle Informationen werden im beleuchteten Display angezeigt (z.B. Uhrzeit, Radiofunktionen und Weckfungktion).

FM-RDS-Radio (87,5 bis 108,0 MHz)
- Senderspeicher (6 Sender)
Uhrzeitanzeige
- Weckfunktion
- Sleep-Timer

• Nebenstellenfunktion

• Senkrechte oder waagerechte Montage durch drehbaren Display-Einsatz
  2 Unterputzdosen erforderlich
  230V\~/50Hz Anschluss erforderlich

• Spezielle Glas- und Stein-Rahmen als Zubehör erhältlich

Erhaltlich in Aura-Basis Design in den Farben Reinweiß, Alu, Anthrazit:

ReinweiB 20.485.02 RADIO

Anthrazit 20.485.64 RADIO

Aluminium 20.485.70 RADIO

Allgemeines

1.2 Garantiebestimmungen

These Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen. Sie ist dem Benutzer zu überreichen. Die technische Bauart der Ge rate kann sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Handlcr, die Mangelbeseitigung wie folgt:

Im Falle eines berechtigten und ordnungsgemäß geltend gemachteten Anspruchs wird PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe an den Endverbraucher durch einen Konstruktion-, Fertigungs- oder Materialfehler unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäß Ver wandung, Falschanschluss, Eingriff ins Gerät oder außerer Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Handler und endet spätestens 36 Monate nach Herstellung des Ge rates. Für die Abwicklung von Gewährleistungsansprüchen gilt Deutsches Recht.

Allgemeines

1.3 Sicherheit

Das Gerät ist nur für die bestimmungsgemäß Verwendung vorgesehen. Ein eigenmächtiger Umbau oder eine Veränderung ist verboten! Zur Entsorgung des Gerätes sind die Gesetze und Normen des Landes einzuhalten, in dem das Gerät betrieben wird!

VORSICHT! Gefahr eines Stromschlages! Im Inneren des Gehäuses befinden sich spannungsführende Teile. Eine Berührung kann eine Körperverletzung zur Folge haben! Alle Arbeiten am Versorgungsznetz und Gerät dürfen nur von autorisierten Elektrofachträgen durchgeführt werden.

Gerat spannungsfrei schalten.
- Gerat gegen Wiedereinschalten sichern.

• Gerät auf Spannungsfreiheit überprüfen.
• Vor dem Einsatzen Gehäuse fest verschlieben.

Folgendes ist zu berücksichtigen:

Die geltenden Gesetze, Normen und Vorschriften.
- Der Stand der Technik zum Zeitpunkt der Installation.
- Das Gerät ist vor Tropf- u. Spritzwasser zu schützen.

Die Bedienungsanleitung des Gerätes.
- Eine Bedienungsanleitung kann nur allgemeine Bestim
mungen anfuhren. Diese sind im Zusammenhang mit fischen Anlage zu sehen.

Beschreibung

2.1 Technische Daten

Empfangsfrequenz 87,5 - 108,0 MHz

Spanningsversorgung 230V~ / 50 Hz

Eigenverbrauch 1,5 W (Standby)

Temperaturbereich 0° - 50°C

Prüfvorschriften EN 55020, EN 55013

Approbationen CE

Schutzart IP 20

Abmessungen in mm 155 x 83 x 45

Beschreibung

D

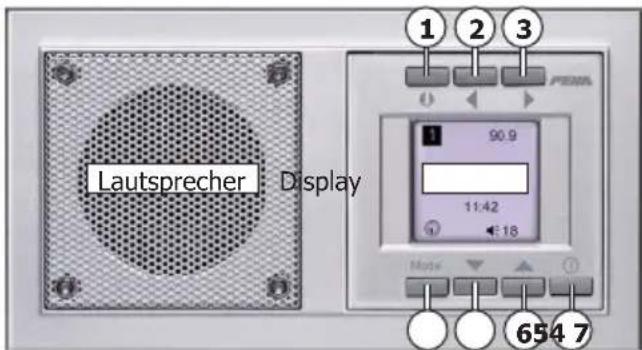

2.2 Aufbau und Symbole

1-6 Funktionstasten
7 Taste EIN/AUS

Funktion Symbol

Sleep-Timer	8
Radiobetrieb	9
Wecker EIN	10
Wecker AUS	11
Wecker EIN mit Weckzeit	7:00
Lautstärke einstehen	4
Setup-MENU	12
Uhrzeit einstehen	13
Krontrast einstehen	14
Helligkeit einstehen	15
Empfangseinstellung	16
Nebenstelle konfigurieren	on arrive

D

Beschreibung

2.3 Nebenstellenfunktion

Das Radio kann über eine Nebenstelle ein- und ausgeschaltet werden. Als Nebenstelle ist ein Taster, Schalter oder Bewegungsmelder geeignet. Die Nebenstelle wird auf der Rückseite der Displayeinheit an Klemme 1 angeschlossen.

Nebenstelle Funktion
Taster	Taste betätigten ⇒ Radio ein-/ausschalten
Schalter Schalter EIN	→ Radio einschalten
	Schalter AUS ⇒ Radio ausschalten
Bewegungsmelder	Ein-Signal ⇒ Radio einschalten Aus-Signal ⇒ Radio ausschalten

Hinweise: Die Nebenstelle ist als Schalter vorkonfiguriert (Konfiguration auf Seite 18). Ein Bewegungsmelder wird als Schalter konfiguriert!

Beschreibung

2.4 Fehlersuche

• Der Radioempfang kann durch Geräte die hochfrequente Signale aussenden (z. B. Netzadapter und Computer) beeinträchtigt werden. Mindestabstand von 0,5 m einhalten.
• Überprüfung im Umfeld des Radios auf Geräte, die Störungen verursachen können.
• Sicherungsautomat und Spannungsvorsorgung prufen (nur Elektrofachkraft).
• Anschlussleitungen prufen (nur Elektrofachkraft).
• Montage des Radios an einem Ort mit besseren Radioempfang (nur Elektrofachkraft).

Kontakt

Telefon: [phone]

Telefax: [phone]

Internet: www.peha.de/contact.aspx

E-Mail: [e-mail]

Hinweis: Vor der Montage prufen, ob an der Einbaustelle ein gutter Radioempfang möglich ist!

D

Montage und Installation

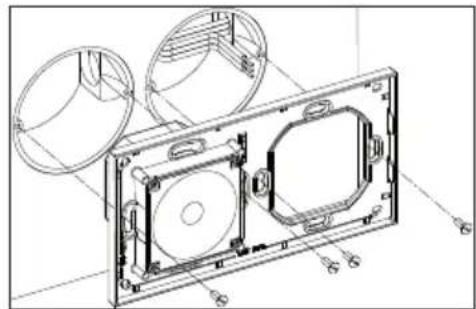

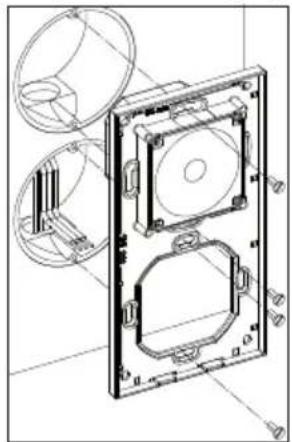

3.1 Schritt 1

Das Radio muss fest (in z.B. eine Wand) eingebaut werden. Es ist durch das drehbare Display für die senkrechte oder waagerechte Montage geeignet. Zum Einbau sind zwei UP-Einbaudosen mit 60 mm Ø erforderlich.

Hinweise:

Die Sicherheitshinweise (Seite 4) bei der Installation beachten!
Vor der Montage prufen, ob an der Einbaustelle einGreater Radioempfang.
moglich ist!

Montage und Installation

D

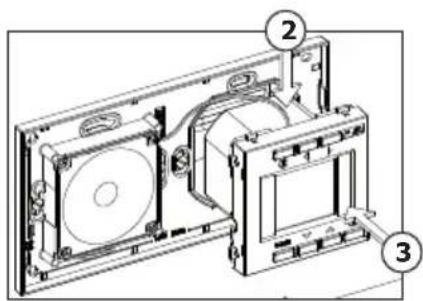

3.2 Schritt 2

230V\~/50Hz

Hinweise:

• Bei der Installation an das Versorgungs netz (230V / 50Hz) ist die elektrische Anlage spannungsfrei zu schalten.
  Versorgungsleitung (230V /50Hz) mit Sicherungsautomat (max. 16A) absichern!

• Achtung! Auf Phasengleichheit der Nebenstelle achten!

• Die Versorgungsleitung an Klemme L, N auf der Rückseite der Displayeinheit anschließen (1). Wenn gewündt an Klemme 1 Nebenstelle (Taster, Schalter oder Bewegungsmelder) anschließen.

• Laufsprecherkabel seitlich in die Steckerbuchse der Displayeinheit einstecken (2).
• Displayeinheit in Unterteil einrasten (3).
• Zur Demontage Displayeinheit seitlich durch leichten Druck entrasten und entfernen.

Montage und Installation

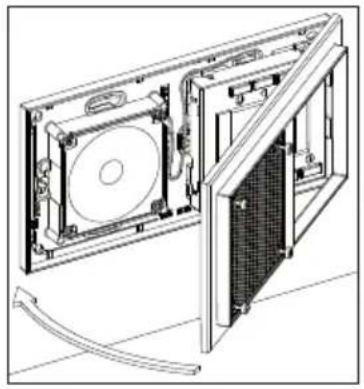

3.3 Schritt 3

• Seitlich am Unterveri der Rahmen mit Laufsprecherabdeckung einrasten.
• Rahmen auf Unterveril mit beigelegtem Innensechskantschlüssel (2 mm) festschrauben (bündig zur Lautsprecherabdeckung).

Das Radio ist lieferbar in den Rahmenfarben Reinweiß, Aluminium und Anthrazit im AURADesign. Spezielle Glas- und Stein-Rahmen sind ebenfls als Zubehör erhältlich.

Farbe

Reinweiβ

Anthrazit

Aluminium

Art.Nr.

20.485.02 RADIO

20.485.64 RADIO

20.485.70 RADIO

Ruhezustand

4.1 Radio AUS (Ruhezustand)

Im Ruhezustand erfolgt ein RDS-Sendersuchlauf zur automatischen Einstellung der Uhr und Sommer-/Winterzeit. Die Aktualisierung der Uhrzeit per RDS-Signal kann eine Minute dauern. Bei schwachen RDS-Signal oder Radiosendern aus anderen Zeitzonen ist die Uhr manuell einzustellen (Seite 14).

Funktionen Anzeigen

1 Sleep-Timer aktivieren (Seite 19)
2 Taste Mode kurz drücken (ca. 1s) Wecker AUS/EIN mit Weckzeit
Taste Mode lang drücken (ca. 8s) Setup-MENU (Seite 13)
3 Helligkeit des Displays im Ruhezustand dunkler 7-0
Helligkeit des Displays im Ruhezustand heller 0-7
5 Radio EIN/AUS ①

Ruhezustand

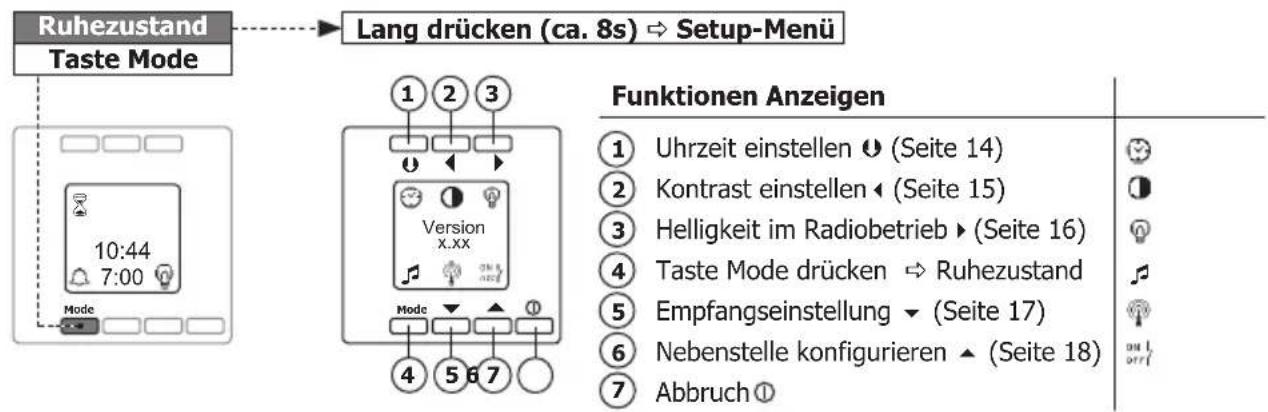

4.2 Setup-Menu

Zur Verwendung der Funktion muss das Radio ausgeschelt sein (Ruhezustand) !Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

D

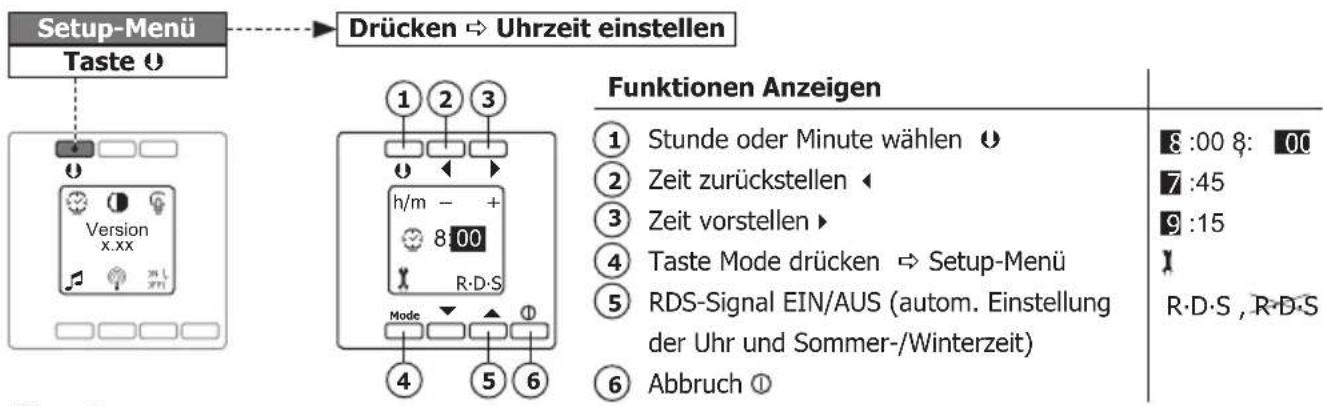

4.2.1 Uhrzeit einstellen (Setup Menu)

Hinweise:

• Bei schwachen RDS-Signal oder Radiosendern aus anderen Zeitzonen Uhr manuell einstellen.
• Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

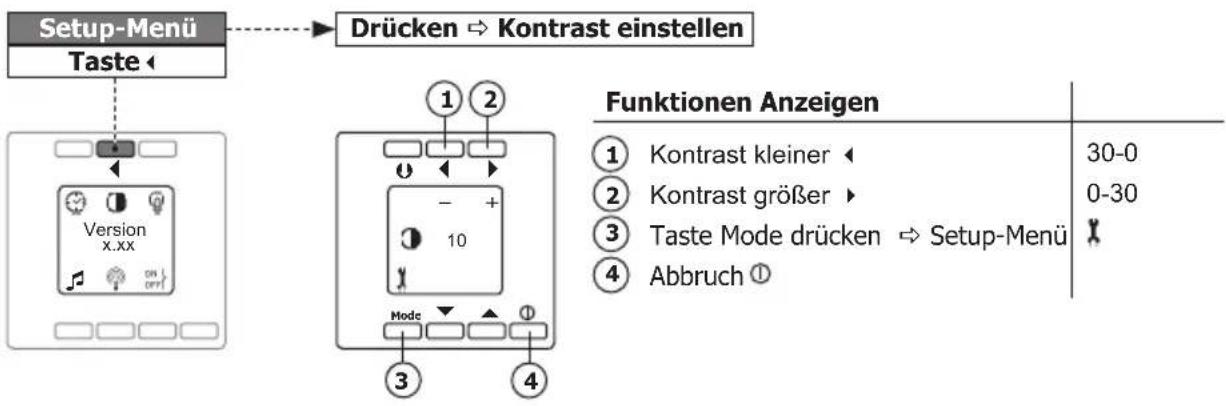

4.2.2 Kontrast einstellen (Setup Menu)

Hinweis: Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

D

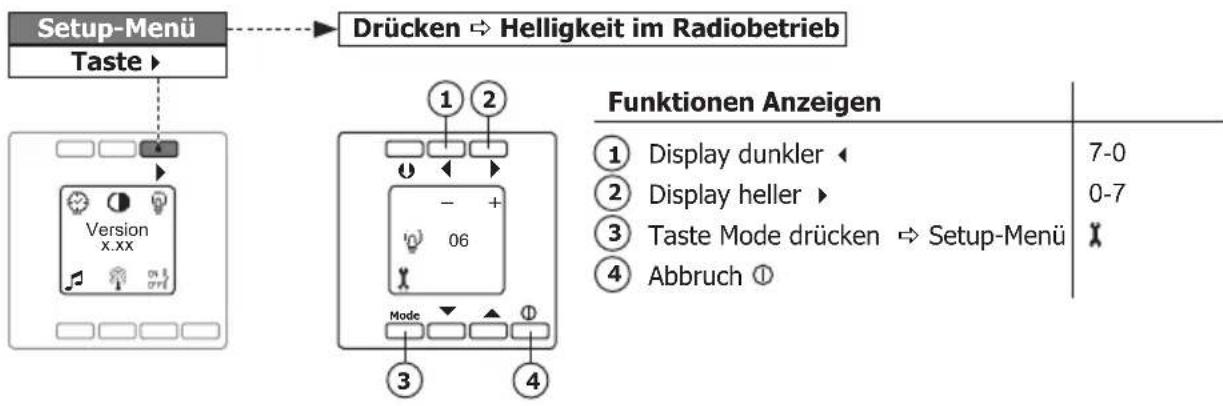

4.2.3 Helligkeit im Radiobetrieb (Setup Menu)

Hinweise: - Mit der Taste und Taste (1, 2) wird die Helligkeit des Displays im Radiobetrieb festgelegt.
- Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

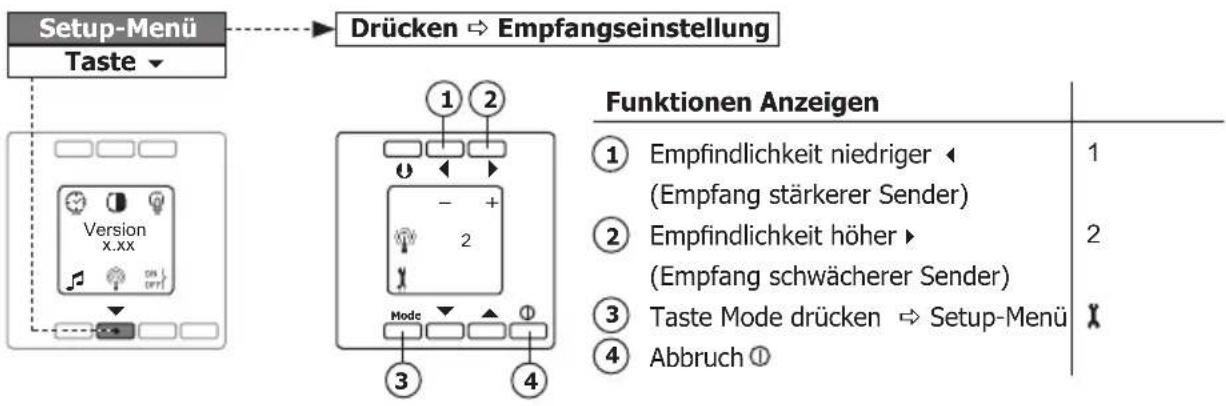

4.2.4 Empfangseinstellung (Setup Menu)

Hinweis: Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

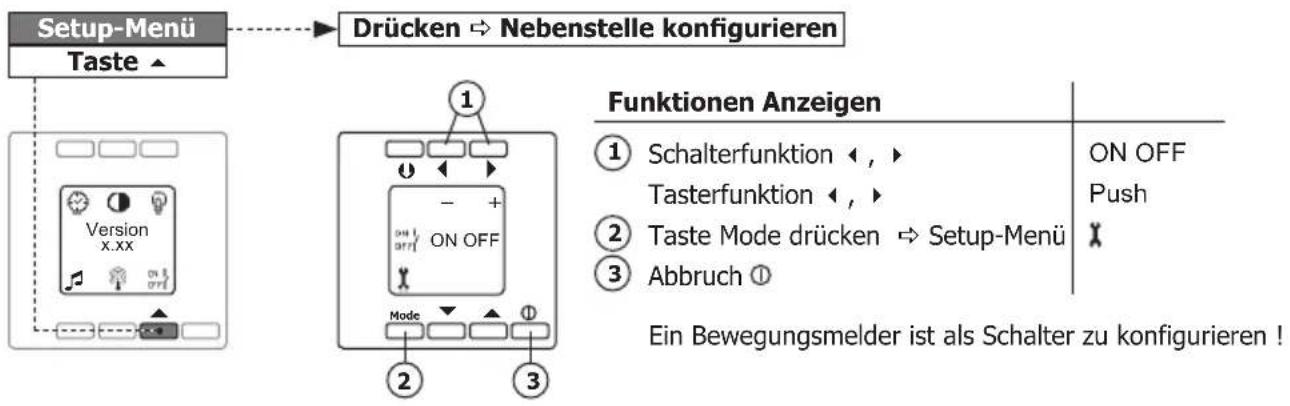

4.2.5 Nebenstelle konfigurieren (Setup Menu)

Hinweise: - Beschreibung und Funktion der Nebenstelle beachten (Seite 7) !!

• Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

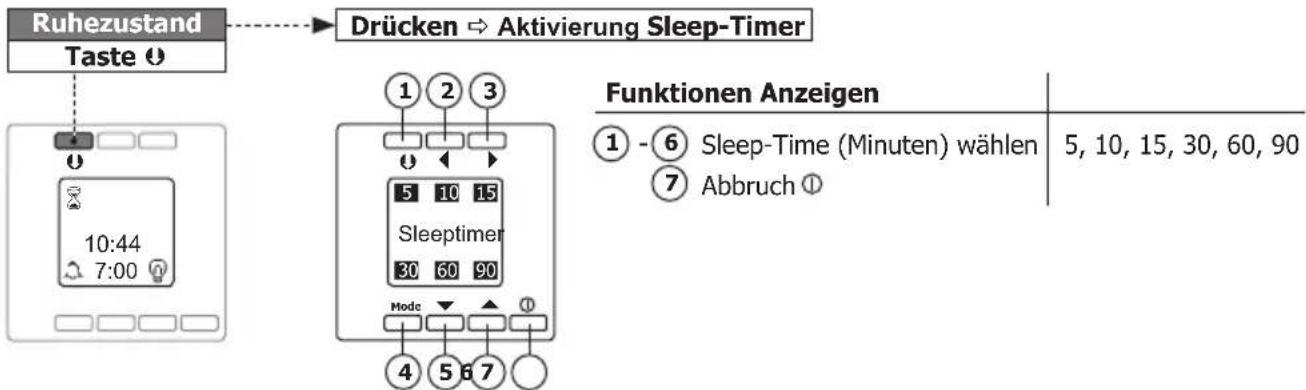

4.3 Sleep-Timer

Zur Verwendung der Funktion muss das Radio ausgeschelt sein (Ruhezustand)! Das Radio wird für die Dauer der Sleep-Time eingeschaltet. Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Ruhezustand.

Ruhezustand

D

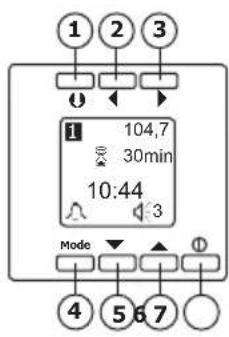

4.3.1 Bedienung (Sleep-Timer)

Funktionen Anzeigen

1 Taste U kurz drucken (ca. 1s) Speicher abrufen (Seite 22)
Taste U lang drucken (ca. 8s) Speicher belegen (Seite 22)
(2) Sendersuche abwärts
③ Sendersuche aufwärts
4 Taste Mode drucken Wecker einstellen (Seite 23)
(5) Lautstärke leiser
Lautstärke lauter
⑦ Sleep-Timer AUS ①

1-6

108,0 bis 87,5 MHz
87,5 bis 108,0 MHz

30-1

1-30

Hinweis: Nach Ablauf der Sleep-Time schaltet das Radio aus.

Radiobetrieb

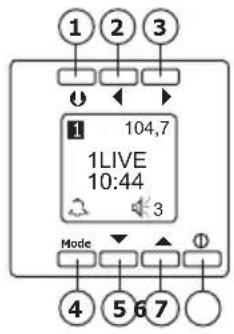

5.1 Radio EIN (Radiobetrieb)

Im Display wird der Sendername (bzw. Frequenz) und die Uhrzeit angezeigt. Bei einem schwachen Sendersignal kann sich die Anzeige des Sendernamens (RDS-Signal) leicht verzögern oder ausbleiben.

Funktionen Anzeigen

1 Taste kurz drucken (ca. 1s) Speicher abrufen (Seite 22)
Taste lang drucken (ca. 8s) Speicher belegen (Seite 22)
② Sendersuche abwärts
③ Sendersuche aufwärts
4 Taste Mode drucken Wecker einstellen (Seite 23)
(5) Lautstärke leiser
Lautstärke lauter
⑦ Radio AUS/EIN ①

108,0 bis 87,5 MHz
87,5 bis 108,0 MHz

30-1

1-30

Radiobetrieb

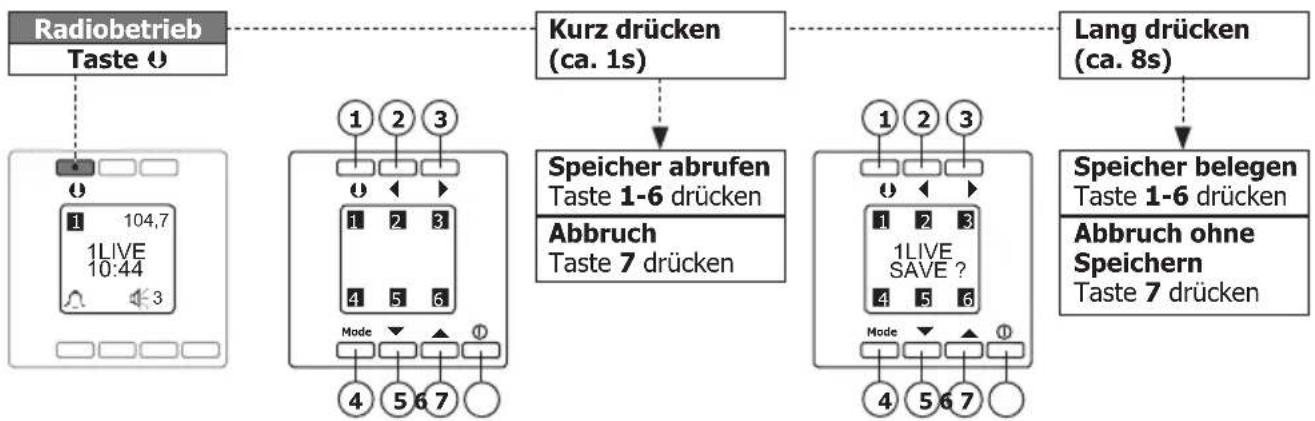

5.2 Senderspeicher

Zur Verwendung der Funktion muss das Radio eingescheltet sein (Radiobetrieb) ! Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Radiobetrieb.

Radiobetrieb

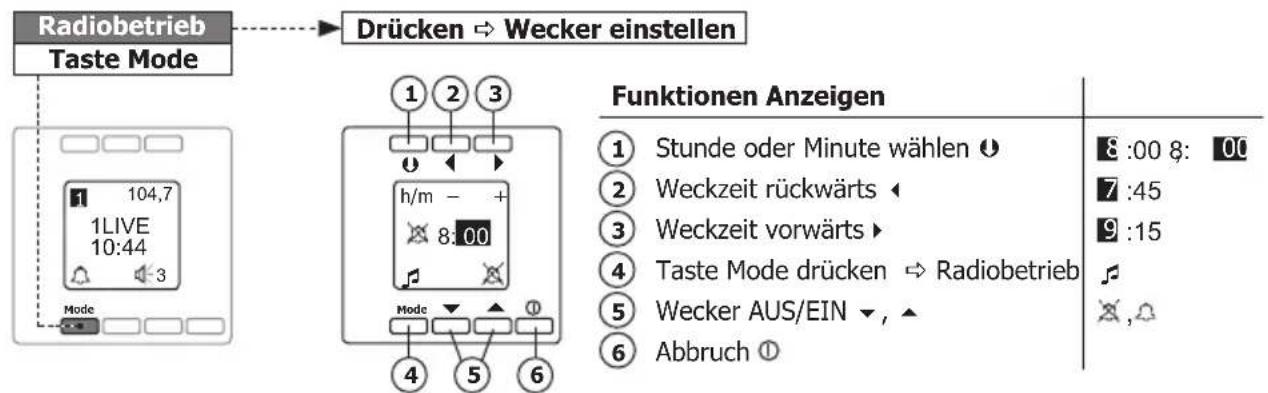

5.3 Wecker einstellen

Zur Verwendung der Funktion muss das Radio eingescheltet sein (Radiobetrieb) ! Ohne eine Betätigung wechselt das Radio nach ca. 10 s automatisch in den Radiobetrieb.

Radiobetrieb

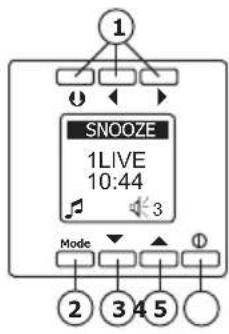

5.4 Weckbetrieb

Der Weckbetrieb dauert 1 Stunde. Wird die Snooze-Funktion aktiviert, ist der Weckbetrieb fur 10 Minuten ausgeschaltet. Danach wird der Weckbetrieb wieder eingeschaltet.

Funktionen Anzeigen

Snoopze-Funktion aktivieren (10 Min.) 0, 1,
2 Taste Mode drucken Radio EIN und Weckbetrieb AUS
3 Lautstärke leiser
(4) Lautstärke lauter
5 Radio AUS und Weckbetrieb AUS ①

SNOOZE

30-1
1-30

Hinweis: Mit der Taste und Taste (3, 4) wird die Lautstärke des Radios im Weckbetrieb festgelegt.
