MODE D'EMPLOI EXR 2981 KATHREIN

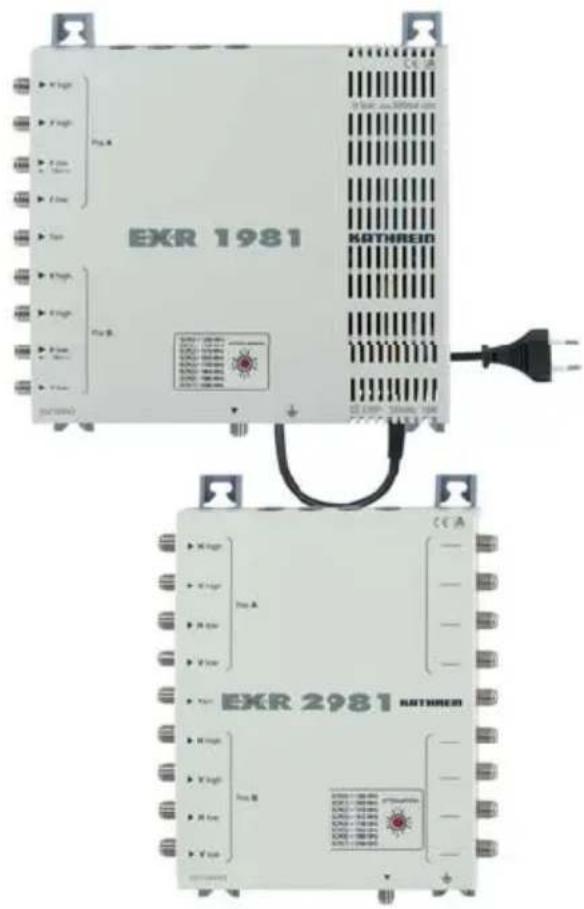

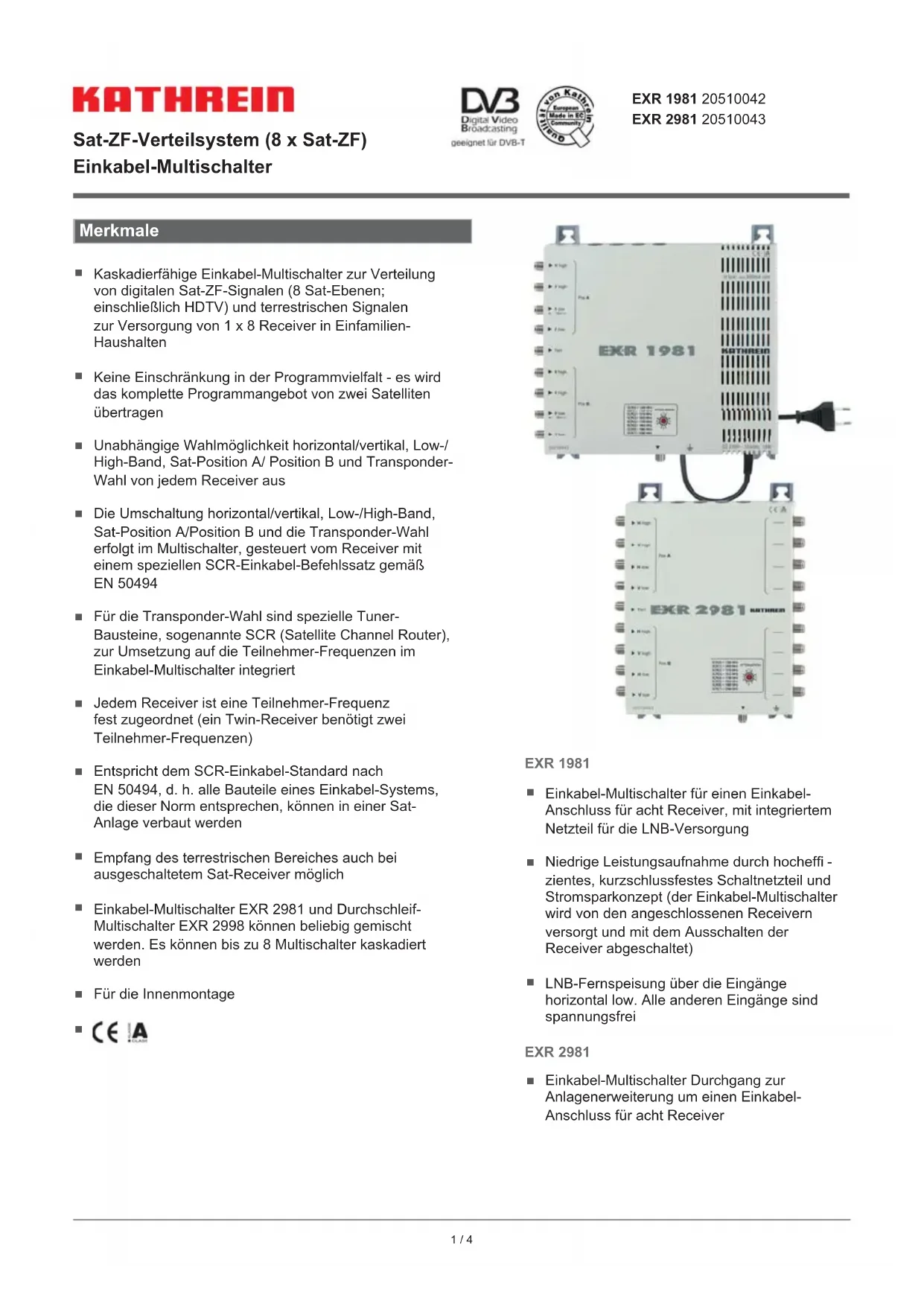

\section*{Charactéristiques}
- Commutateurs multiples monocable avec possibilité de mise en cascade pour la distribution de signaux numériques FI Sat (8 niveaux Sat, HDTV compris) et de signaux terrestres pour l'alimentation de 1 × 8 récepteurs dans des habitations monofamilles
Aucune limitation, tous les programmes proposés sur deux satellites sont transmis
Possibilité de sélection independante horizontal/ vertical, bandeasse/haute, position Sat A/B et selection du transpondeur depuis chaque récepteur
La commutation horizontal/vertical, bandeasse/ haute, position Sat A/B et la selection du transpondeur se fait dans le commutateur multiple, commande par le recepteur avec un jeu d'instructions monocable SCR speciales EN 50494
Pour la selection du transpondeur, des tuners spéciaux, appelés SCR (Satellite Channel Router) sont intégrés au commutateur multiple monocable pour la conversion aux fréquences d'abonnés
A chaque récepteur est attribuée une fréquence d'abonné fi xe (un récepteur Twin nécessite deux fréquences d'abonnés)
Conforme à la norme monocable SCR selon EN 50494, c-à-d. que tous les composants d'un système monocable conformes à cette norme peuvent être montés dans une installation satellite
Réception des signaux terrestres possible même lorsque le récepteur satellite est à l'arrêt
Le commutateur multiple monocable EXR 2981 et le commutateur multiple à bouclage EXR 2998 peuvent être mélangés à volonté. jusqu'à 8 commutateurs multiples peuvent être mis en cascade
Pour montage en interieur
C

EXR 1981
- Commutateur multiple monocâble pour un raccordement monocâble pour huit récepteurs, avec bloc d'alimentation intégré pour l'alimentation du LNB
- Faible puissance absorbée grâce à une alimentation haute effi cacité, à l'épreuve des courts-circuits, et au concept d'économie de courant (le commutateur multiple monocable est alimenté par les récepteurs raccordés et s'extinction lors de l'extinction des récepteurs)
Téléalimentation du LNB via les entrées horizontaleasse.Toutesles autres entrées ne sont pas sous tension
EXR 2981
- Commutateur multiple monocable de passage pour l'extension d'une installation avec un raccordement monocable pour huit récepteurs
Consignes de montage et de sécurité

- Les apparéils décrits ici sont exclusivement destinés à l'installation de systèmes de réception satellite.
- Tout autre usage, de même que le non respect des prsentes consignes, entraînera l'annulation de la garantie.
- Les apparciels ne doivent être montés que dans des environnementes interieurs non humides. Ne pas les installer sur ou à proximate de matérielaux facilement infl ammables.
- Les apparéils doivent être pourvus d'une ligne Equipotentielle (Cu, 4 mm² minimum).
- Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
- Matériel de fixation : vis, Ø max. : 4,5 mm
- Connecteurs: connecteurs HF 75 Ω (série F) selon EN 61169-24.
Les connexions HF inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

Appareil sous tension EXR 1981
- Ne pas ouvrir ou manipuler l'appareil!
- Systematique debrancher la fiche secteur de la prise avant d'intervenir sur l'installation!
- Veiller à une ventilation ajusté! 5 cm min. sur chaque face!
L'appareil ne doit pas etre fi xé au plafond!
L'evacuation de la chaleur de l'appareil suppose une circulation suffisante de I'air. Risque de surchauffe! - Température ambiente admissible -20 à +55°C
Attention :
- Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
- Préserver le bloc d'alimentation des gouttes ou des projections d'eau.
- La fiche secteur doit rester facilement accessible et utilisable.
- Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur.

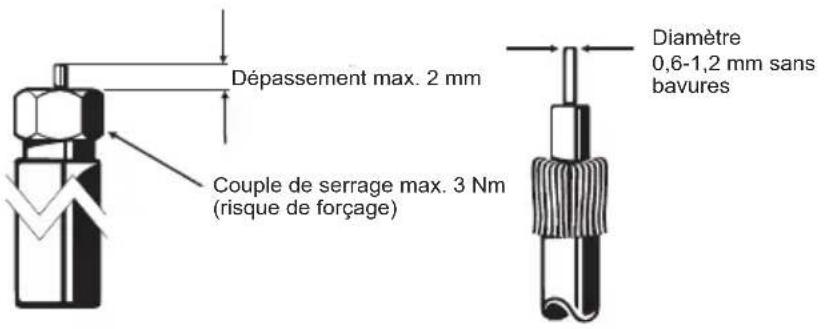

- Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence de Bavures, les prises de l'appareil sont susceptibles d'être endommagées.

Remarques
- S'assurer que chaque fréquence disponible à la sortie du commutateur multiple n'est affectée qu'une seule fois, sinon perturbation mutuelle des récepteurs.
L'affection des fréquences se fait dans le menu de réglage du récepteur. - Suivant le type, ceci peut être effectué manuellement ou automatiquement.

- Il est recommandé d'affector les prises avec les longueurs de raccordement les plus courtes aux fréquences les plus élevées.
Le système est par définition conçu de manière à ce que les apparciels monocâble soient alimentés en 14 V CC. - Pour la transmission des signaux de commande similaires à DiSEqCTM, l'alimentation est brièvement commutée sur 18 V CC L'application permanente de 18 V bloquerait le système. Il est par conséquent recommandé d'utiliser les prises ESU 33/34, qui possèdent une déconnexion électronique.
- Les récepteurs raccordés doivent être concus pour le fonctionnement en mode monocâble selon EN 50494.

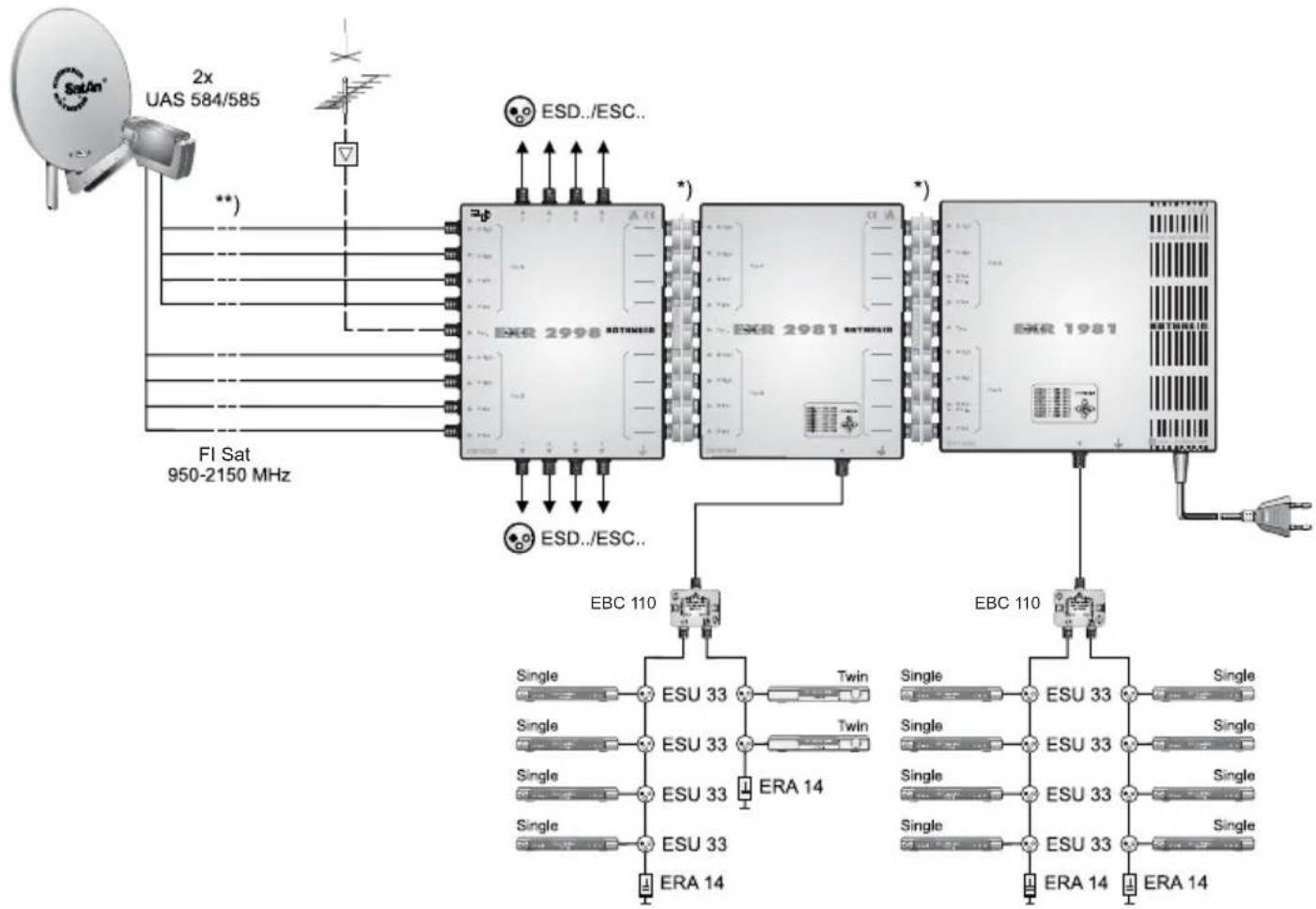

Exemple d'installation (réprésentation symbolique)

*) EMU 290 (connecteur à 9 broches), BN 20510023 disponible en option. Non fourni avec EXR 1981/2981
**) Protection antisurtension KAZ 11/KAZ 12
Instructions monocable SCR pour différents programmes
| Programme BBC EINS EXTRA PRO7 QVC Das Erste (Hotbird) | |||||
| Niveau FI satellite Verticale basse Horizontale basse Horizontale haute Verticale haute Horizontale basse | |||||
| 1847 MHz 994 MHz 1945 MHz 1952 MHz 1854 MHz | |||||
| E0 10 5A ....... | E0 10 5A ....... | E0 10 5A ....... | E0 10 5A ....... | E0 10 5A ....... | |
| SCR 0 (1284 MHz) | 01 B1 | 08 DB | 0D C9 | 05 CB | 19 B2 |
| SCR 1 (1400 MHz) | 21 CE | 28 F8 | 2D E6 | 25 E8 | 39 CF |
| SCR 2 (1516 MHz) | 41 EB | 49 15 | 4E 03 | 46 05 | 59 EC |
| SCR 3 (1632 MHz) | 62 08 | 69 32 | 6E 20 | 66 22 | 7A 09 |
| SCR 4 (1748 MHz) | 82 25 | 89 50 | 8E 3D | 86 3F | 9A 26 |
| SCR 5 (1864 MHz) | A2 42 | A9 6D | AE 5A | A6 5C | BA 43 |
| SCR 6 (1980 MHz) | C2 5F | C9 8A | CE 77 | C6 79 | DA 60 |
| SCR 7 (2096 MHz) | E2 7C | E9 77 | EE 94 | E6 96 | FA 7D |
| Etat: juillet 2009 Valable pour les programmes indiqués : SR-FEC 22000-5/6 | SR-FEC 27500-5/6 | ||||
\section*{Caracteristiques techniques}
| Type EXR 1981 EXR 2981 | |||||
| Référence 20510042 20510043 | |||||
| Raccordements d'abonnés 1 x 8 1 x 8 | |||||
| Entrées 1 x terrestre 4 x FI Sat 1 x terrestre 4 x FI Sat | |||||
| Plage de fréquences | MHz | 5-862 | 950-2150 | 5-862 | 950-2150 |
| Atténuation de transmission | dB | - | - | 2,5 | 2,0 |
| Atténuation de raccordement (terrestre) | dB | 1 | - | 7 | - |
| Gain au raccordement d'abonné (SAT)1) | dB | - | 9 → 12 | - | 9 → 12 |
| Plage de réglage du régulateur d'atténuation(SAT, par pas de 1 dB) | dB | - | 0-15 | - | 0-15 |
| Découplage horiz./vert. | dB | - | 25 | - | 25 |
| Découplage ligne principale | dB | - | - | - | 40 |
| Niveau de service2) | dBμV | - | 98 | - | 98 |
| Fréquence d'abonné/Adresse SCR : | |||||
| RéCEPTeur 1 | 1284/0 | 1284/0 | |||
| RéCEPTeur 2 | 1400/1 | 1400/1 | |||
| RéCEPTeur 3 | 1516/2 | 1516/2 | |||
| RéCEPTeur 4 | MHz | 1632/3 | 1632/3 | ||
| RéCEPTeur 5 | 1748/4 | 1748/4 | |||
| RéCEPTeur 6 | 1864/5 | 1864/5 | |||
| RéCEPTeur 7 | 1980/6 | 1980/6 | |||
| RéCEPTeur 8 | 2096/7 | 2096/7 | |||
| Tension d'alimentation adm. à la sortie abonné | V | 12-14 | 12-14 | ||
| Consommation max. du commutateur multiple à 14 V | mA | 260 | 260 | ||
| Tension nominale d'entrée | V | 220-230 (50/60 Hz) - | |||
| Puisance nominale d'entrée (charge 800/150/0 mA) | W | 18/4,7/1,7 | - | ||
| Tension secondaire (entree horiz. basse) | V | 18 | - | ||
| Courant max. de téléalimentation (entree horiz. basse) mA | 800 | - | |||
| Courant max. adm. de téléalimentation par ligne principale | mA | - | 1000 | ||
| Classe/degré de protection | II (double isolation)/IP 30 | IP 30 | |||
| Température ambiente admissible | °C | -20 à +55 | -20 à +55 | ||
| Connexions | Connecteurs F | Connecteurs F | |||
| Dimensions | mm | 227 x 228 x 44 | 172 x 228 x 44 | ||
| Unité d'emballage/Poids | u./kg | 1 (10)/0,84 | 1 (10)/0,70 | ||
1 Attenuation/gain (préaccentuation) en fonction de la fréquence ; plus SCR 0 -1 dB SCR 3 + 1 dB
2) Avec une atténuation régée sur 15 dB, le niveau de service baisse à 83 dBuV
3) Par entrée horizontale basse
Causes de defaults possibles et remèdes
| Problème Cause possible | Remède | |
| Le commutateur multiple ne commute pas | Signal de commande du récepteur absent ou erroné | S'assurer de l'absence de court-circuit de la liaison entre le récepteur et le commutateur multiple. Vérifier les régles du menu du récepteur (mode monocâble!). La tension de service à la sortie du récepteur ne doit pas excéder 14 V |
| Le commutateur multiple commute mais il n'y a pas d'image correspondante | Fréquence monocâble erronée | Contrôler les régles du menu de tous les récepteurs raccordés. S'assurer que les fréquences ne sont affectées qu'une seule fois |

Les apparêils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements ELECTriques et Electroniques, être éliminés comme il se doit. Veuillez remetre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécifique prévu à cet effet.

936.4146/-/ZWT/0111/f - Sous réserve de modifications!
