Type d'appareil	Four gaz-électricité
Installation	Pose libre
Nombre de foyers gaz	4
Type de four	Électrique multifonction
Capacité du four	Non précisé
Programmateur	Électronique
Type de nettoyage	Nettoyage manuel
Consommation électrique	Non précisé
Consommation gaz	Non précisé
Sécurité gaz	Thermocouple
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Non précisé
Matériau principal	Acier inoxydable
Type de commandes	Manettes et boutons
Accessoires fournis	Grille et lèchefrite

FOIRE AUX QUESTIONS - CB55IB Vitrokitchen

La cuisinière Vitrokitchen CB55IB ne s'allume pas. Que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez un technicien.

Les plaques de cuisson ne chauffent pas. Quelles peuvent être les causes ?

Assurez-vous que les commandes de la plaque de cuisson sont correctement réglées. Vérifiez également que le mode de cuisson est sélectionné. Si les plaques ne chauffent toujours pas, il peut y avoir un problème avec l'élément chauffant ou l'alimentation électrique.

Comment nettoyer la surface de la cuisinière Vitrokitchen CB55IB ?

Utilisez un nettoyant doux et un chiffon humide pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer le verre. Pour les tâches tenaces, un nettoyant spécifique pour vitrocéramique peut être utilisé.

Un message d'erreur apparaît sur l'affichage. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, il est conseillé de débrancher la cuisinière pendant quelques minutes pour réinitialiser le système. Si le problème persiste, contactez le service client.

La lumière du four ne s'allume pas. Est-ce un problème ?

La lumière du four peut être une ampoule grillée. Vérifiez si l'ampoule nécessite un remplacement. Si le four fonctionne correctement, il n'y a pas de problème majeur.

Comment régler le thermostat du four ?

Pour régler le thermostat, tournez le bouton de température jusqu'à la température souhaitée. Assurez-vous que le four est préchauffé avant d'y mettre vos plats.

La porte du four ne se ferme pas correctement. Que faire ?

Vérifiez que rien n'entrave la porte et que les charnières ne sont pas endommagées. Si la porte est déformée, il peut être nécessaire de la redresser ou de remplacer les charnières.

Puis-je utiliser des casseroles en métal sur la plaque vitrocéramique ?

Oui, vous pouvez utiliser des casseroles en métal sur la plaque vitrocéramique, mais assurez-vous qu'elles ont un fond plat et lisse pour une meilleure conduction de la chaleur.

MODE D'EMPLOI CB55IB Vitrokitchen

Cher utilisateur, Notre objectif est que ce produit fabriqué dans nos installations modernes dans un excellent environnement de travail, en conformité avec le concept de qualité totale, vous donne totale satisfaction. Par conséquent, nous vous suggérons de lire attentivement le manuel de l’utilisateur avant d’utiliser le produit et de le garder en permanence à votre disposition. Remarque: Ce manuel de l’utilisateur est préparé pour plus d’un modèle. Il se peut que certaines des caractéristiques spécifiées dans ce manuel ne soient pas disponibles dans votre appareil. CET APPAREIL DOIT ETRE INSTALLE SELON LES REGLEMENTS EN VIGUEUR ET UTILISE DANS UN ESPACE BIEN AERE. LIRE LES INSTRUCTIONS AVANT D'INSTALLER OU D'UTILISER CET APPAREIL.

Installation de votre four Caractéristiques techniques de votre four Mises en garde importantes Si votre four ne fonctionne pas Description du four & des panneaux de commande Utilisation de la table de cuisson Utilisation du four Utilisation du bandeau de protection des boutons Maintenance et nettoyage12

INSTALLATION DE VOTRE FOUR

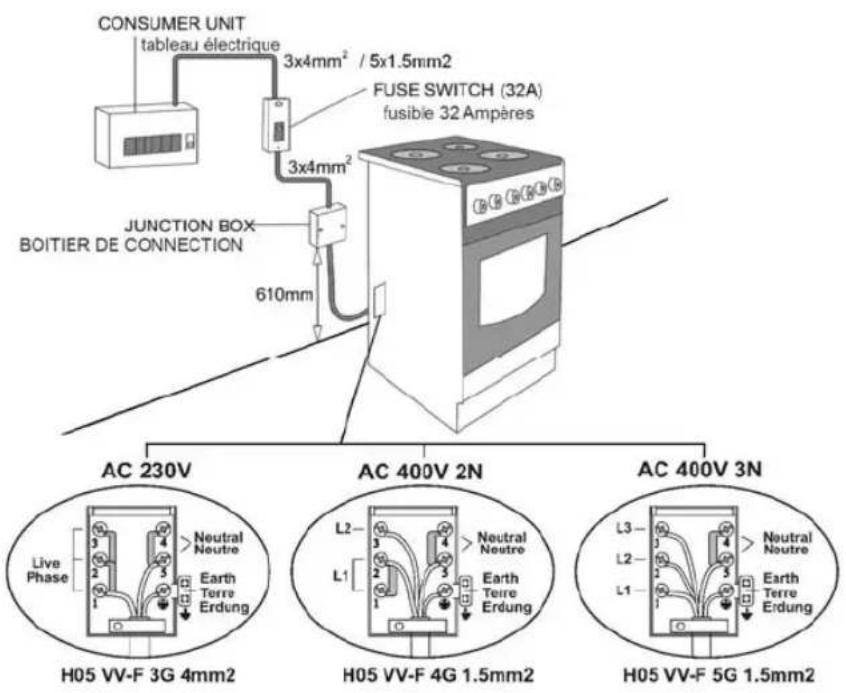

Connexion Electrique Et Sécurité:

1. Votre four fonctionne avec des fusibles de 6 ou 32 Ampères selon la puissance du four. (Pour 2 + four, pour les

modèles électriques - 32 Ampère) Si nécessaire, une installation par un électricien qualifié est recommandée.

2. Votre four est réglé en conformité avec une alimentation électrique de 230 / 400 V, 50 /60 Hz. Si le courant est

différent de cette valeur spécifiée, contactez votre centre de service autorisé. 3. Le four doit être relié à la terre et il faut que la connexion soit installée en conformité avec les réglementations (le câble et les prises devant avoir un fil de terre). S’il n’y a pas de prise adéquate avec la terre là où le four sera installé, contactez immédiatement un électricien qualifié. Le fabricant ne sera jamais responsable des dommages dus au fait que l’appareil est connecté à des prises sans la terre. Si l’extrémité du câble de connexion électrique est ouverte, selon le type d’appareil, installez un interrupteur de secteur approprié sur le réseau par lequel toutes les extrémités peuvent être déconnectées en cas de connexion / déconnexion du /au réseau.

4. Si le cordon d'alimentation est endommage il doit être remplace par le fabricant, un réparateur agrée ou toute

personne qualifiée, afin d'éviter tout danger.

5. Le câble électrique ne doit pas être en contact avec les pièces chaudes de l’appareil.

Connexion Au Gaz Et Sécurité:

1. Adaptez le collier de serrage au tuyau. Poussez un des tuyaux jusqu’à ce qu’il aille au bout du conduit.

2. Pour contrôler l’étanchéité, assurez-vous que les boutons dans le panneau de commande sont fermés, mais que la

bouteille de gaz est ouverte. Mettez du savon sur la connexion. S’il y a une fuite de gaz, il y aura de la mousse.

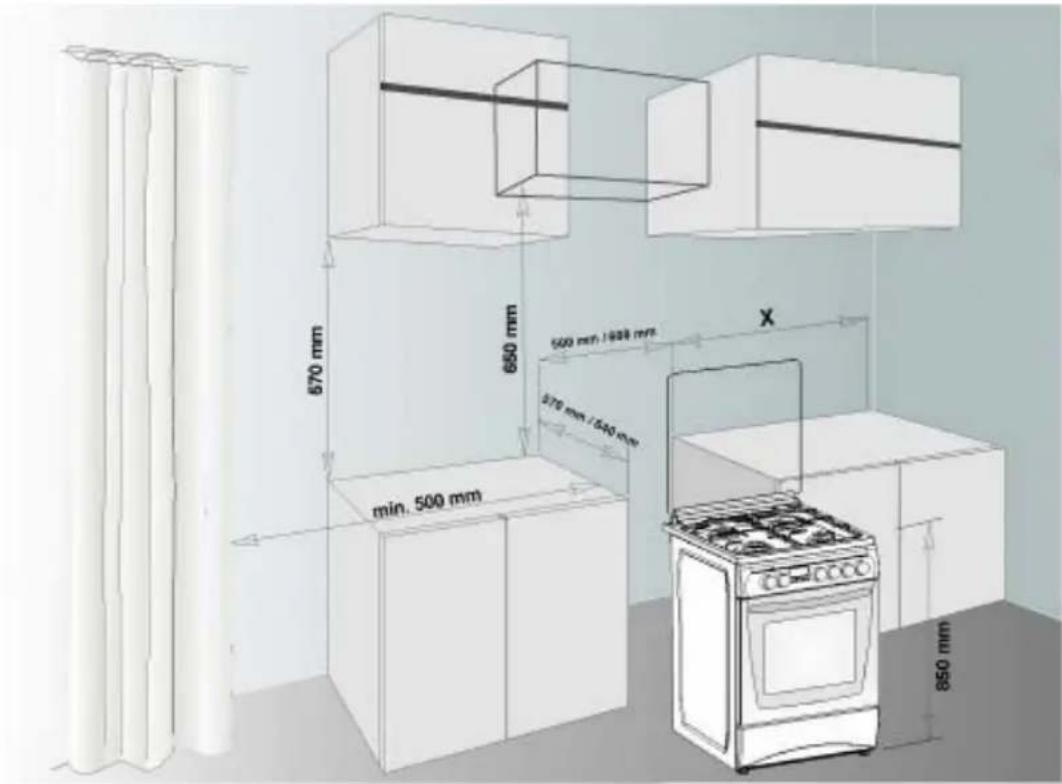

3. Le four doit être installé dans un endroit bien ventilé et sur un sol plat.

4. Veuillez faire fonctionner votre four dans une atmosphère sèche.

5. Lorsque vous installez votre four dans son emplacement, assurez-vous qu’il est au niveau du comptoir. Amenez-le

au niveau du comptoir en réglant les pieds si nécessaire.

6. Ne faıtes pas passer le tuyau de gaz et le cable electrıque de votre four par des zones chauffees, en partıculıer a

l’arrıere du four. Ne bougez pas un four connecte au gaz. Vous donnez du jeu a un tuyau en le forçant, ce quı peut provoquer des fuıtes de gaz.

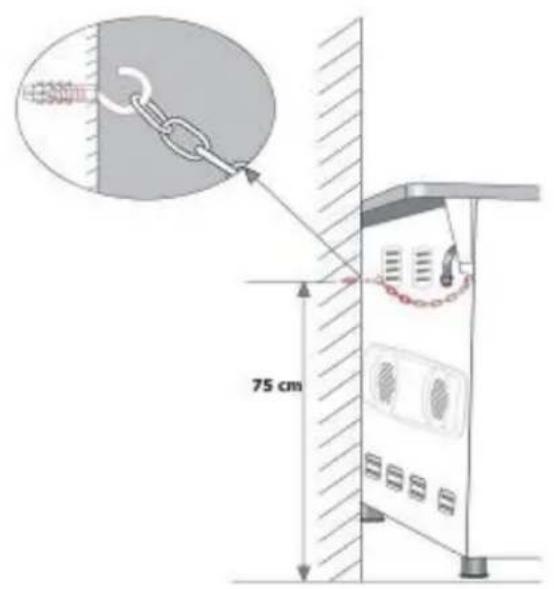

7. Avant la mise en service de votre cuisiniere pour eviter le renversement de celle ci, vous devez fixer les chaines et

les crochets livres13

LPG Gaz naturel Gaz naturel G 30-30 G 20-20 G 25-25 Wok brûleur Injecteur mm 0.96 1.30

Grand brûleur Injecteur

Brûleur moyen Injecteur mm 0.65 0.97

Petit brûleur Injecteur mm 0.50 0.72

Brûleur du haut Injecteur mm 0.70 0.97

Brûleur du bas Injecteur mm 0.60 / 0.65 0.95

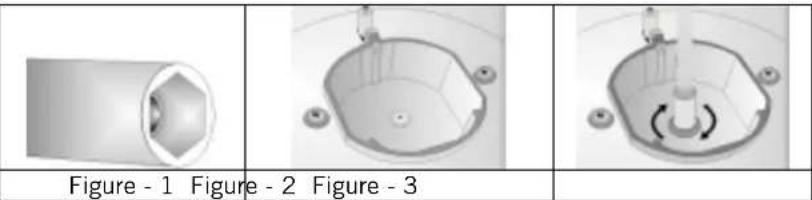

Instructions pour le changement de gicleur:

1. Veuillez utiliser un tournevis spécial

pour enlever et installer le gicleur (voir fig. 1)

2. Le gicleur (Fig.-2) du brûleur avec le

tournevis spécial et installez le nouveau gicleur (Fig.-3

Figure - 1 Figure - 2 Figure - 3 Réglage de la flamme – robinet de gaz: Il vous faut régler soigneusement la flamme de votre four en fonction du type de gaz, pour cela vous réduisez la flamme en tournant avec un petit tournevis, comme indiqué ci-dessous, avec le tournevis au milieu du robinet de gaz, avec changement de buse si nécessaire. Du LPG au gaz naturel Du gaz naturel au LPG Grand brûleur 3 tours dans le sens contraire des aiguilles d’une montre 3 tours dans le sens des aiguilles d'une montre Brûleur moyen 2,5 tours dans le sens contraire des aiguilles d’une montre 2,5 tours dans le sens des aiguilles d'une montre Petit brûleur 2 tours dans le sens contraire des aiguilles d’une montre 2 tours dans le sens des aiguilles d'une montre Wok brûleur 4 tours dans le sens contraire des aiguilles d’une montre 4 tours dans le sens des aiguilles d'une montre Brûleur du haut 4,5 tours dans le sens contraire des aiguilles d’une montre 4,5 tours dans le sens des aiguilles d'une montre Brûleur du bas 4 tours dans le sens contraire des aiguilles d’une montre 4 tours dans le sens des aiguilles d'une montre

1. Pour les brûleurs du four : retirez le boulon du tuyau à l’aide d’une clé plate et déconnectez-le du corps de

l’appareil comme sur Fig.-4 et Fig.-5. 2. Veuillez retirer le porte gicleur de la cavité comme sur la Fig. 6 et retirer le gicleur (Fig.-7) et changez le. Ensuite réinstallez le porte gicleur et le brûleur dans la cavité à l’aide des vis.

1. Faites attention aux exigences minimum en matière de santé et de sécurité.

2. La cuisinière est livrée selon les conditions que vous trouver sur la plaquette signalétique à l’arrière de l’appareil. Vous pouvez donc vérifier si la cuisinière est fournie en gaz naturel ou LPG.

3. Maintenez le tuyau de gaz et le câble électrique de votre four loin des zones chaudes, ne les laissez pas toucher

4. Maintenez-les, loin des côtés tranchants et des surfaces chauffées. Si le cordon d'alimentation est endommage il

doit être remplace par le fabricant, un réparateur agrée ou toute personne qualifiée, afin d'éviter tout danger.

5. En cas de coupure de courant, réglez à nouveau votre horloge. Sans cela, le four ne fonctionnera pas (Horloge

6. Votre four peut avoir une pression de sortie différente selon les spécifications du pays en matière de gaz et de

pression. Assurer vous que votre cuisinière est configurée correctement selon les exigences de votre environnement (par exemple, que les injecteurs sont prévus pour la bonne pression de gaz). Connectez votre four au robinet de gaz de la façon la plus courte possible et sans fuite. Min. 40 cm Max. 125 cm

7. Lorsque vous vérifiez s’il y a des fuites de gaz, évitez toujours d'approcher une flamme avec un briquet, des

allumettes, cigarettes ou autres objets similaires.

8. L’utilisation de votre appareil crée de l’humidité et de la chaleur dans la pièce où il se trouve, assurez-vous que

votre cuisine est bien ventilée. Faites en sorte que les conduits naturels de ventilation sont bien entretenus.

9. Attention! Ne touchez pas les parties chaudes avez vos mains et surveillez de très prêt vos enfants, quand la

cuisinières est en fonctionnement.

10. Quand le four est chaud, ne touchez jamais le verre du four avec les mains. Avant de commencer à utiliser votre

appareil, placez tout ce qui est rideau, tulle, papier ou objets inflammables loin de votre appareil. Ne conservez rien qui soit combustible ou inflammable dans ou sur l’appareil.

11. Les rubans de gaz sont sécurisés par blocage. Ne tournez pas avant d’appuyer sur le bouton.

12. Lorsque l’appareil est connecté au réseau d’alimentation électrique de façon fixe, il doit exister un moyen de

déconnection complète des 2 pôles au niveau de l’installation électrique. Toute utilisation fixe de l’appareil doit être effectuée par un professionnel

SI VOTRE FOUR NE FONCTIONNE PAS

1. Veuillez vérifier le robinet principal de gaz.

2. Le tuyau de gaz peut être cassé ou plié.

3. Veuillez vérifier la connexion du tuyau de gaz avec le four.

4. Veuillez vérifier le robinet de gaz, est-il adéquat pour votre four.

5. Nous vous recommandons de changer le robinet de gaz de votre four tous les 2 ans.

6. Veuillez vérifier le réseau électrique.

7. Si vous ne pouvez pas résoudre le problème, veuillez contacter le centre de service du fabricant/fournisseur ou

quelqu’un tout autant qualifié. DESCRIPTION DU FOUR et des PANNEAUX DE COMMANDE

Tourne broche (Grıll poulet) Seulement ventilateur se fonctionne Chauffant supérieure et inferieure & se fonctionnent Instrument chauffant turbo +ventilateur Lampe Chauffant supérieure et inferieure & se fonctionnent+Seulement ventilateur Instrument chauffant inferieure+ Grille chauffant et ventilateur se Seulement ventilateur se fonctionne fonctionnent Grill heating element+tournebroche Grille chauffant se fonctionnent Grille chauffant se fonctionnent+lampe Instrument chauffant supérieure Minuterie électrique Instrument chauffant inferieure Flamme Allumage BOUTON DU THERMOSTAT: Pour faire marcher votre four, le thermostat doit être réglé à la température désirée. Vous pouvez régler le thermostat entre 50 et 280 degrés. BOUTON MINUTERIE MECANIQUE (en option): Pour faire marcher votre four, la minuterie doit être réglée sur le temps désiré.16 DESCRIPTION DU FOUR ET DU PANNEAU DE COMMANDE

4. Panneau de commande

5. Poignée de la porte du four

7. Couvercle supérieur

11. Bandeau de protection des boutons

UTILISATION DE LA TABLE DE CUISSON

Utilisation des brûleurs à gaz:

1. Pour obtenir les meilleurs résultats, utilisez des casseroles à fond plat ayant les dimensions indiquées ci-dessous.

Ferme Entièrement ouvert A moitié ouvert

2. Les robinets qui contrôlent les tables de cuisson au gaz ont un mécanisme spécial de sécurité. Pour faire marcher

la table de cuisson: Appuyez toujours sur le bouton et amenez le vers le symbole de la flamme en tournant dans le sens contraire des aiguilles d’une montre (gauche). Tous les brûleurs doivent fonctionner et seul celui que vous commandez doit s’allumer. Appuyez sur le bouton jusqu’à ce que le brûleur s’allume. (EN OPTION) Appuyez sur le bouton et tournez dans le sens contraire des aiguilles d’une montre

3. Dans les modèles ayant un Système de Sécurité pour le gaz, lorsque la flamme est éteinte, le robinet de contrôle

ferme le gaz automatiquement. Pour faire marcher les brûleurs avec un système de sécurité pour le gaz, il faut appuyer sur le bouton et tourner dans le sens contraire des aiguilles d’une montre. Après l’allumage (avec le système d’allumage automatique en option ou une allumette), il vous faut attendre environ 5-10 secondes pour que le système de sécurité soit activé.

4. N’utilisez pas pendant plus que 15 secs l’allumage. Si après ces 15 secondes le brûleur ne s’allume pas, arrêter

pendant quelques instants et si vous essayiez d’allumer le four, ouvrer la porte et attendez au moins 1 minute avent de réessayer. Utilisation des Plaques chauffantes: Hot Plate

à basse température de cuisson à température de cuisson normale Friture

1. Les plaques chauffantes électriques ont normalement 6 niveaux de température (comme indiqué ci-dessus).

2. Lorsque vous l’utilisez pour la première fois, faites marcher la plaque électrique en position 6 pendant 5 minutes.

De cette façon, le produit de stockage (huile) sur votre plaque qui est sensible à la chaleur brûlera par combustion (risque de légère fumée dans votre pièce). Utilisez des casseroles à fond plat qui sont bien en contact avec la plaque pour utiliser l’énergie de façon optimale.17

Utilisation des brûleurs du four:

1. Les brûleurs à gaz du four en haut et en bas fonctionnent indépendamment l’un de l’autre. Lorsque vous voulez

utiliser votre brûleur préféré, il vous faut d’abord appuyer sur le bouton et attendre environ 5-10 secondes. Vous pouvez alors allumer les brûleurs avec le système d’allumage automatique (en option) ou une allumette. Il vous faut maintenir la pression sur le bouton pendant 10-15 secondes après l’allumage.

2. Vous pouvez ensuite relâcher le bouton. Si ça ne reste pas allumé, il vous faut recommencer. Une fois le four

allumé, vous pouvez fermer la porte du four 3-4 minutes après. Utilisation Du Four:

1. Lorsque vous faites marcher le four pour la première fois, il y aura une odeur produite par les éléments

chauffants. Pour vous en débarrasser, faites le fonctionner à vide à 250 °C pendant 45-60 minutes.

2. Pour faire cuire dans votre four, le bouton du four doit avoir été ouvert. Sans cela, le four ne fonctionne pas.

Les types de plats que vous cuisinez, les temps de cuisson et les positions du Thermostat sont donnés dans le tableau de cuisson.

3. Les valeurs dans le tableau de cuisson sont des valeurs caractéristiques obtenues an cours de tests dans

notre laboratoire. Vous pouvez trouver des arômes différents à votre goût en fonction de votre façon de cuisiner et de vos habitudes.

4. Vous pouvez faire cuire un poulet dans votre four avec le tournebroche en utilisant les accessoires pour

5. Temps de cuisson : Les résultats peuvent changer en fonction de la tension, la qualité, la quantité et les

températures. La porte du four ne doit pas être souvent ouverte tant que le four fonctionne pour cuire un plat. Autrement, il se peut que la chaleur ne soit pas bien distribuée, ce qui peut modifier les résultats.

6. L’utilisation de plats de cakes pour faire cuire des cakes donne de meilleurs résultats.

7. Il convient de préchauffer votre four pendant 5 - 10 minutes avant la cuisson.

Tableau De Cuisson: Plats Temperature (°C) Position de la grille Temps de cuisson (min.) Cake a la crème 150 - 170 2 30 - 35 Pâtisserie 200 - 220 2 35 - 45 Biscuit 160 - 170 3 20 - 25 Cookie 160 – 170 3 20 - 35 Cake 160 - 180 2 25 - 35 Cookie panne 200 - 220 2 30 - 40 Pâtisserie filao 180 - 220 2 35 - 45 Pâtisserie aromatisée 160 - 180 2 20 - 30 Viande d’agneau 200 - 230 1 90 - 120 Veau 200 - 230 1 90 - 120 Mouton 210 - 230 1 90 - 120 Poulet (en morceaux) 210 - 230 1 75 – 100 Poisson 190 - 210 2 40 – 50 UTILISATION DU BANDEAU DE PROTECTION DES BOUTONS (opt.)

1. Un bandeau de sécurité est conçu pour protéger le panneau de commande et les boutons quand le four est en

mode Grill (Figure 1).

2. Veuillez utiliser ce bandeau de sécurité pour éviter que la chaleur ne détériore le panneau de commande et les

boutons lorsque le four est en mode Grill.

3. Placez le bandeau de sécurité sous le panneau de commande en ouvrant la porte vitrée du four (Figure 2).

4. Puis sécurisez le bandeau de sécurité entre le four et la porte en fermant doucement la porte. (Figure 3).

5. Il est important pour la cuisson que le couvercle soit ouvert à une distance spécifiée lorsque vous utilisez le mode

grill. Le bandeau de sécurité est un élément idéal pour protéger le panneau de commande et les boutons.

1. Déconnectez la prise male, alimentant le four en électricité, de la prise murale.

2. Pendant que le four marche ou peu après, il est extrêmement chaud. Il vous faut éviter de toucher les éléments

3. Ne nettoyez jamais la partie intérieure, le panneau, le couvercle, les tiroirs et toutes les autres pièces du four

avec des outils comme une brosse dure, une éponge métallique ou un couteau. N’utilisez pas de produits abrasifs, qui rayent et des détergents.

4. Après avoir nettoyé les parties intérieures du four avec un chiffon savonneux, rincez et séchez complètement

avec un chiffon sec.

5. Nettoyez les surfaces en verre avec des nettoyants spéciaux pour verre.

6. Ne nettoyez pas votre four avec des nettoyeurs à vapeur.

7. Lavez les têtes de brûleur de temps en temps avec de l’eau savonneuse et nettoyez les conduites de gaz avec

8. Avant d’ouvrir le couvercle supérieur du four, nettoyez le liquide se trouvant sur le couvercle. De plus, avant de

le fermer, assurez-vous que la plaque de cuisson est suffisamment refroidie.

9. N’utilisez jamais de produits inflammables comme un acide, un solvant et de l’essence lorsque vous nettoyez

10. Ne lavez pas d’élément de votre four dans votre lave-vaisselle.

11. Pour nettoyer la porte frontale en verre du four, enlevez les vis de fixation de la poignée avec un tournevis et

enlevez la porte du four. Puis nettoyez et rincez complètement. Après séchage, replacez la porte correctement et réinstallez la poignée.
