GEBRUIKSAANWIJZING CB55IB Vitrokitchen

Beste gebruiker, We stellen ons ten doel u een product van hoge kwaliteit te leveren die met de grootst mogelijke zorgvuldigheid is geproduceerd in onze moderne fabriek en die volledig voldoen aan alle kwaliteitscontroles. We raden u daarom aan deze handleiding zorgvuldig door te lezen voordat u het product gaat gebruiken en het te bewaren als een naslaghandleiding.

Opmerking: Deze gebruikershandleiding is gemaakt voor meer dan één model. Sommige onderdelen genoemd in deze handleiding zijn wellicht niet beschikbaar voor uw apparaat.

1. Het fornuis moet zijn gezekerd met een 16 / 32 A zekering. Mocht de zekering doorslaan, vervang deze dan met

een goedgekeurde 16 / 32 A zekering. Neem bij twijfel contact op met een elektricien.

2. Het gasfornuis is aangepast voor een lichtnet van 230 V / 400 V, 50 Hz. Mocht het elektriciteitsnet anders zijn

dan de aangegeven waarde, neem contact met een erkende dealer.

3. De stekker van het fornuis mag alleen in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De

fabrikant is niet verantwoordelijk indien niet goedgekeurde wandcontactdozen worden gebruikt.

4. Mocht de kabel of de stekker beschadigd zijn, neem contact op met een erkende elektricien.

5. Plaats de elektriciteitskabel uit de buurt van hete delen van de oven.

GAS AANSLUITEN en BEVEILIGING

1. Dit apparaat moet worden geïnstalleerd door een erkend installateur.

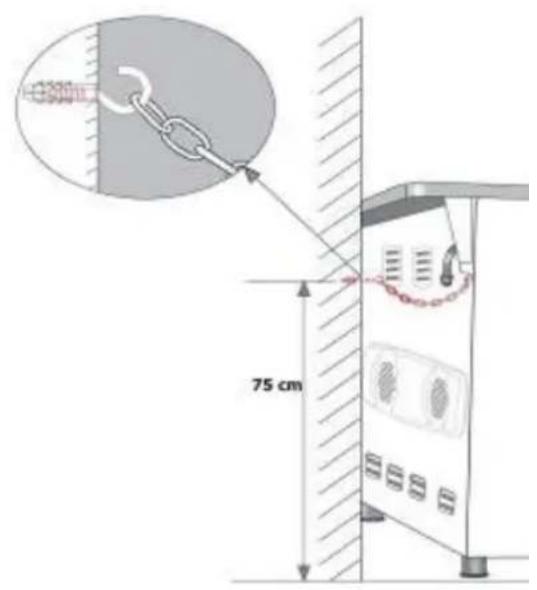

2. Gebruik altijd de meegeleverde anti-kantel beugels. De fabrikant is niet verantwoordelijk voor letsel of schade

veroorzaakt indien de anti-kantel beugels niet zijn geplaatst.

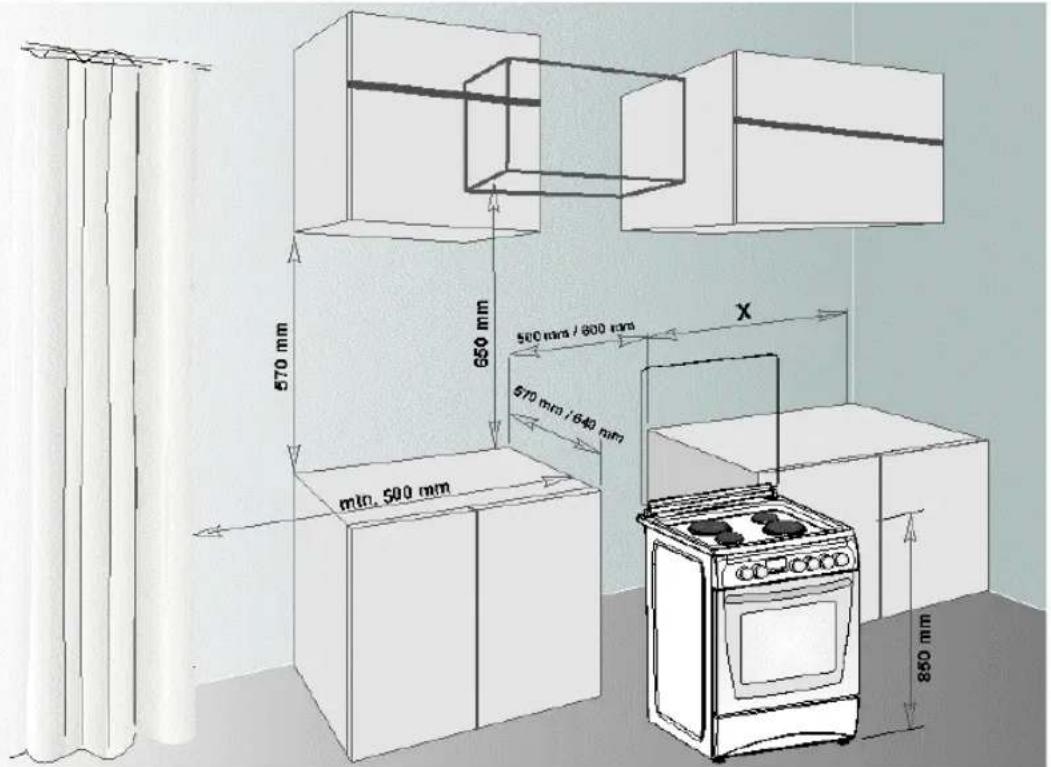

3. De oven dient op een vlakke vloer in een goed geventileerde ruimte te staan. Gebruik de verstelbare pootjes om

Het fornuis mag alleen door een erkende installateur worden aangesloten of afgesloten. De elektricietskabel en de gasleiding mogen geen hete onderdelen aanraken zoals de achterkant van de oven. Wees zeer voorzichtig mocht u de oven verplaatsen. Niet aan de gasleiding trekken aangezien dit lekkage kan veroorzaken.37

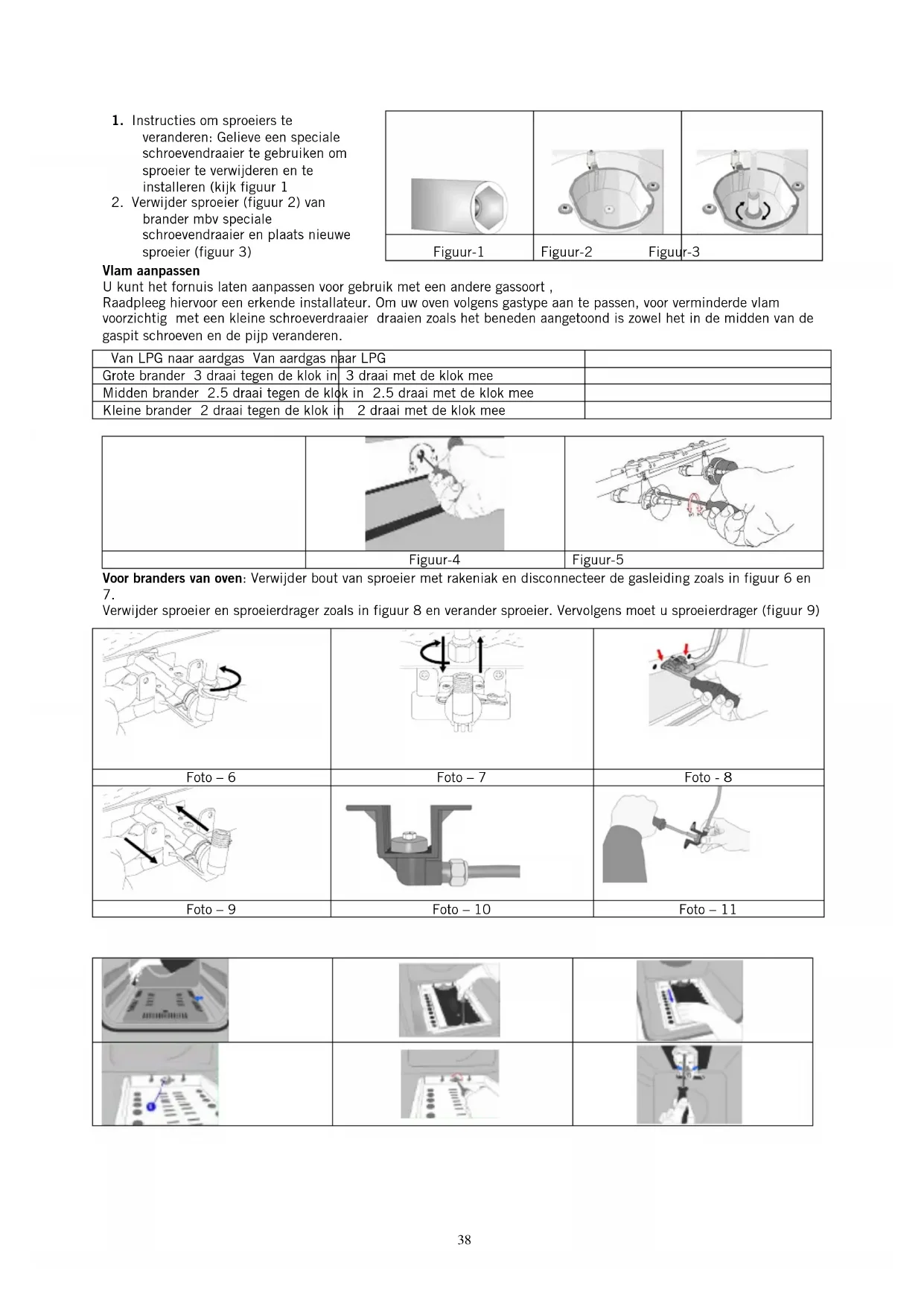

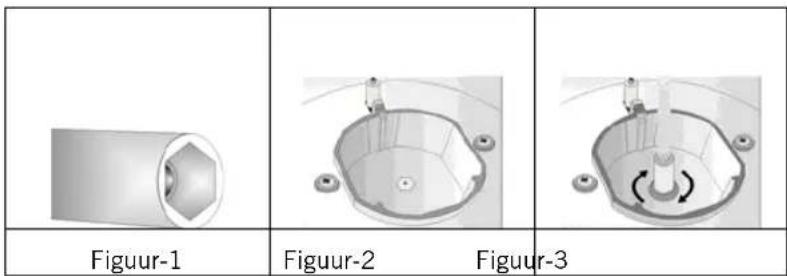

1. Instructies om sproeiers te

veranderen: Gelieve een speciale schroevendraaier te gebruiken om sproeier te verwijderen en te installeren (kijk figuur 1

2. Verwijder sproeier (figuur 2) van

brander mbv speciale schroevendraaier en plaats nieuwe sproeier (figuur 3) Figuur-1 Figuur-2 Figuur-3 Vlam aanpassen U kunt het fornuis laten aanpassen voor gebruik met een andere gassoort , Raadpleeg hiervoor een erkende installateur. Om uw oven volgens gastype aan te passen, voor verminderde vlam voorzichtig met een kleine schroeverdraaier draaien zoals het beneden aangetoond is zowel het in de midden van de gaspit schroeven en de pijp veranderen.

Figuur-4 Figuur-5 Voor branders van oven: Verwijder bout van sproeier met rakeniak en disconnecteer de gasleiding zoals in figuur 6 en

Verwijder sproeier en sproeierdrager zoals in figuur 8 en verander sproeier. Vervolgens moet u sproeierdrager (figuur 9)

Van LPG naar aardgas Van aardgas naar LPG Grote brander 3 draai tegen de klok in 3 draai met de klok mee Midden brander 2.5 draai tegen de klok in 2.5 draai met de klok mee Kleine brander 2 draai tegen de klok in 2 draai met de klok mee

1. Wees verstandig en houdt u zich aan de gezondheid- en veiligheidswaarschuwingen.

2. Het fornuis wordt geleverd volgends de kenmerken op het rating label dat u achteraan het toestel vind. U kan

dus controleren of het toestel oorspronkelijk in aardgas of butaangas werd geleverd (behalve als u de omschakeling voordien hebt aangevraagd).

3. De stroomtoevoer voor uw oven is 230 V / 400 V, 50 Hz.

4. De stekker van het gasfornuis mag in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De

fabrikant is niet verantwoordelijk indien niet goedgekeurde wandcontactdozen worden gebruikt.

5. Houd de gasslang en elektriciteitskabel uit de buurt van hete onderdelen van de oven en zorg ervoor dat deze het

apparaat niet aanraken.

6. Houd ze uit de buurt van scherpe kanten.

7. Wanneer de stroomkabel is beschadigd dient u deze te laten vervangen door de fabrikant, dealer of vergelijkbaar

bevoegde partij om gevaarlijke situaties te voorkomen.

8. Controleer dat het apparaat is uitgeschakeld voordat u de lamp vervangt om het gevaar van een elektrische schok

9. Uw oven kan verchillende uitvoerdrukken hebben overeenstemmend met uw land gas en druk specificaties. Zorg

ervoor dat het fornuis correct werd ingesteld volgens de vereisten van de regio waarin u zich bevind (vb, dat de sproeiers voorzien zijn voor de juiste druk)

10. Verbind uw oven aan de LPG kraan op de kortste manier en zonder enige lekkage. Min. 40 cm Max. 125 cm

11. Wanneer u vermoedt dat er gaslekkage is, steek dan nooit een vlam aan zoals een aansteker, lucifers, sigaret of

12. Het gebruik van het apparaat creëert vocht en warmte in de keuken, zorg er daarom voor dat de keuken goed

geventileerd is onderhoud de ventilatiebuizen.

13. Wanneer de oven in gebruik is, houd uw kinderen in het oog aangezien sommige externe delen heet kunnen zijn.

14. Als de oven heet is, raak dan nooit het ovenglas aan.

15. Verwijder voordat u het apparaat gaat gebruiken gordijnen, papier en ander brandbaar materiaal van het

apparaat. Houd geen ontvlambare of brandbare substanties in of op het apparaat.

16. Trek de stekker uit het stopcontact voordat u de apparaten losmaakt.

17. Duw altijd de gasknop eerst in voordat u eraan draait.

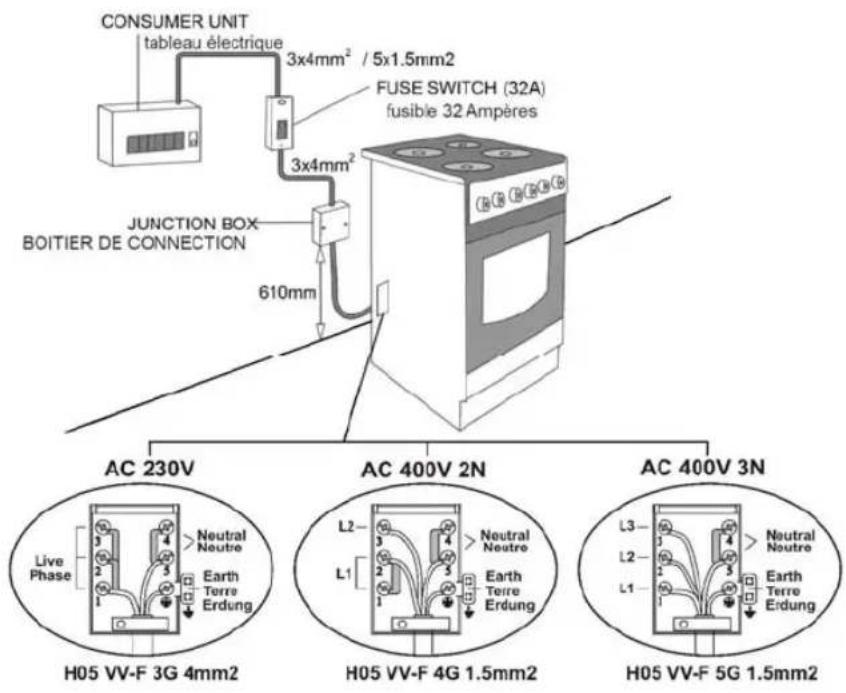

18. Sommige modellen worden zonder stekker geleverd. In dit geval, gelieve volgende snoer te gebruiken voor mono

phase : H05 VV-F3 G 4 mm² en volgende snoer voor triphasé : H05 VV-F 5 G 1.5 mm²

WANNEER UW OVEN NIET WERKT

1. Controleer de hoofdgasklep.

2. De gasslang kan gebroken of gekromd zijn.

3. Controleer de verbinding van de gasslang met de oven.

4. Controleer geluid van de gassnelheid.

5. Controleer of gasklep geschikt is voor uw oven.

6. Wij adviseren u om de twee jaar de gasklep van uw oven te veranderen.

7. Als u het probleem niet kunt oplossen, vraag aan uw fabrikant, leverancier of soortgelijk bevoegde personen.

THERMOSTAATKNOP: om de oven te laten werken moet u de thermostaatknop op de gewenste temperatuur instellen. De thermostaatknop is in te stellen tussen 50 – 280

C graden. MECHANISCHE TIJDKLOK (optioneel): om de oven te laten werken moet u de tijdschakelaar instellen op de gewenste tijd.40

Gaspitten gebruiken: Grote gaspit 24 - 28 cm Middelgrote gaspit 18 - 22 cm Hulpgaspit 12 - 18 cm GESLOTEN Volledig open Half open Om een maximum resultaat te bereiken dient u pannen met een platte bodem te gebruiken en met afmetingen zoals hieronder aangegeven. De ventielen voor de gaspitten hebben een speciaal veiligheidsmechanisme om een gaspit te ontsteken (voor modellen met de optionele ontsteker): Voor veranderingen door door de switch kloksgewijs te draaien om zo te komen tot gewenste temperatuur. Wanneer waarschuwingslampje aanspringt, weet u dat de kookpplaat in werking is. Gebruik van kookplaten

Elektrische kookplaten hebben standaard 6 wermteniveaus om mee te koken. Wanneer u kookplaat voor eerste maal gebruikt, is het aangeraden deze op stand 6 te zetten gedurende 5 minuten. Dit zal ervoor zorgen dat bovenste laag van kookplaat gehard wordt. Gebruik zo vaak mogelijk potten en pannen met vlakke onderkant. Druk de schakelaar altijd in en draai deze linksom naar het gewenste vlamsymbool en druk op de ontstekingsschakelaar. Alle ontstekers zullen werken maar alleen de gekozen gaspit zal ontbranden. Houd de schakelaar ingedrukt tot de ontsteking is voltooid. Houd deze tenminste 5-10 seconden ingedrukt. Voor modellen met een gasbeveiligingssysteem geldt dat als de vlam van de gaspit is gedoofd, het afsluitventiel de gastoevoer automatisch zal afsluiten. (OPTIE) Om de pitten te bedienen als er een gasbeveiligingssysteem is, dient u de knop in te drukken en linksom te draaien. Na ontsteking (met optionele automatische ontsteking of lucifers) dient u 5-10 seconden te wachten voordat het gasbeveiligingssysteem activeert voordat u de gasknop kunt loslaten. Gebruik de aansteking niet langer dan 15 seconden. Indien de brander niet aangaat na 15 seconden dient u de wachten gedurende enkele ogenblikken en indien u de oven probeerde aan te steken, dient u de deur te openen en minimum 1 minuut te wachten alvorens opnieuw te proberen. Indien de brander voor om het even welke reden alleen is uitgegaan, moet u deze uitzetten en minimum 1 minuut wachten alvorens deze opnieuw aan te zetten. BESCHRIJVING VAN DE OVEN EN HET BEDIENINGSPANEEL

9. Verwarmplaat (optioneel)

145 mm 95 W 155 W 250 W 400 W 750 W 1000 W 180 mm 115 W 175 W 250 W 600 W 850 W 1500 W 145 mm Snel 135 W 165 W 250 W 500 W 750 W 1500 W 180 mm Snel 175 W 220 W 300 W 850 W 1150 W 2000 W Koken in lage stand temperatuur Normaal koken temperatuur Koken in hoogste stand41 Ovenbranders gebruiken Wanneer u uw gewenste brander wil gebruiken, moet u de knop indrukken en ongeveer 5-10 seconden wachten. Daarna kunt u ontsteken met automatisch ontsteking systeem(optioneel) of lucifer. U moet 10-15 seconden wachten na de ontsteking met de knop ingedrukt en daarna kunt u de knop loslaten. Als dit niet gelukt is moet u het nog een keer proberen. Wanner de ontsteking werkt, dan kunt u het deksel van de oven na 3-4 minuten dicht doen.

1. Als u de oven voor het eerst gebruikt zal deze een geur afgeven.

2. Dit is vanwege een beschermlaag die wegbrand in de oven. Laat de oven op 250 °C gedurende 45-60 minuten

branden terwijl deze leeg is om de beschermlaag weg te branden

3. Hierna is uw oven klaar voor gebruik.

4. Om de oven te laten functioneren, dient u een temperatuur in te stellen met de thermostaat.

5. Kooktijden en temperaturen worden in de kooktabel weergegeven (Indien aanwezig!)

6. Houd de ovendeur gesloten wanner u aan het koken bent , los van incidentele controles.

7. Anders heeft dit gevolgen voor het resultaat.

8. De waarden die in de kooktabel worden weergegeven zijn algemene waarden die uit testen zijn verkregen

uitgevoerd in onze laboratoria.

9. Iedere oven wijkt iets af en u dient zelf te ondervinden wat het beste resultaat geeft.

10. Kooktijden : Het resultaat kan afwijken afhankelijk van het voltage wat wordt gebruikt.

Nota: De waarden in de lijst zijn resultaten verkregen in ons laboratorium. U kunt aroma’s vinden aan uw smaak verschillend en geschikt door ervaring. 5-10 min voorverwarming moet is nodig voor het koken. GEBRUIK VAN HET DEFLECTIEPANEEL (OPT)

1. Een veiligheidspaneel ontworpen om het bedieningspaneel en de knoppen te beschermen wanneer de oven in de

grillstand staat (fig. 1)

2. Gebruik het veiligheidspaneel om te voorkomen dat er schade ontstaat aan het bedieningspaneel en de knoppen

als gevolg van hitte wanneer de oven in de grillstand staat.

3. Plaats het veiligheidspaneel onder het bedieningspaneel door de oven te openen. (Figuur 2)

4. Plaats het veiligheidspaneel tussen de oven en de ovenklep en sluit deze voorzichtig. (Figuur 3)

5. Het is belangrijk dat de ovenklep op de aangegeven afstand openstaat wanneer u in de grillstand kookt.

6. Het deflectieonderdeel voor de grill zorgt voor een ideale kookprestatie en beschermt tegelijkertijd het

bedieningspaneel en de knoppen.

1. Trek de stekker uit de wandcontactdoos, en zorg dat voor reiniging het apparaat is afgekoeld.

2. De oven is erg heet als deze aanstaat of kort nadat deze is uitgezet. Voorkom dat u de hete onderdelen aanraakt.

3. Maak de binnenkant van de oven, de klep, handvat, laden of andere delen van de oven nooit schoon met scherp

4. Harde borstels, schuursponsjes of messen. Gebruik geen schuurmiddel, middelen die krassen veroorzaken of

5. Reinig de binnendelen van de oven met een natte doek met evt. Mild schoonmaakniddel, maak daarna de oven

droog met een zachte doek.

6. Reinig het ovenglas met een schoonmaakmiddel speciaal voor glas.

7. De oven niet reinigen met een stoomreiniger.

8. Was de verhittingselementen na enige tijd met water en een mild schoonmaakmiddel en reinig de gaspitten met

9. Verwijder voordat u het bovendeksel van de oven opent eerst eventueel geknoeide vloeistof van het deksel.

Controleer voordat u het deksel naar beneden doet of het gasfornuis genoeg is afgekoeld.

10. Gebruik nooit brandbare middelen zoals zuren, thinner of gasbenzine om de oven mee schoon te maken.

11. U mag geen onderdelen van de oven met de vaatwasser schoonmaken.

12. Om het glas aan de voorkant van de oven te kunnen schoonmaken, verwijdert u met een schroevendraaier de

bevestigingsschroeven die de hendel vasthouden om zo de ovendeur te kunnen verwijderen.Spoel en reinig grondig.Nadat u klaar bent met schoonmaken zet u de onderdelen opnieuw vast.
