MODE D'EMPLOI ZDT12011FA ZANUSSI

FR Notice d'utilisation 59

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 59

Programmes _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 62

Avant la première utilisation _ _ _ _ _ _ _ _ 63

Conseils _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 67

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 68

En cas d'anomalie de fonctionnement _ _ 69

Caracteristiques techniques _ _ _ _ _ _ _ _ 70

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 71

Sous réserve de modifications.

Instructions de sécurité

Avant d'installer et d'utiliser cet appareil, lisez

soigneusement les instructions fournies. Le fa-

bricant ne peut être tenu pour responsable

des dommages et blessures liés à une mauvai-

se installation ou utilisation. Conservez tou-

jours cette notice avec votre appareil pour

vous y référer ultérieurement.

Sécurité des enfants et des personnes

Avertissement Risque d'asphyxie, de

blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil

sans risque lorsqu’ils sont sans surveillance

ou en l’absence d’instruction d’une person-

ne responsable qui puisse leur assurer une

utilisation de l’appareil sans danger.

• Ne laissez pas les enfants jouer avec l'appa-

• Ne laissez pas les emballages à la portée

• Ne laissez pas les détergents à la portée

• Tenez les enfants et les animaux éloignés de

la porte de l'appareil lorsque celle-ci est ou-

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appa-

• N'installez pas l'appareil ou ne l'utilisez pas

dans un endroit où la température ambiante

est inférieure à 0 °C.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

Branchement électrique

Avertissement Risque d'incendie ou

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant

sur la plaque signalétique correspondent à

celles de votre réseau. Si ce n'est pas le

cas, contactez un électricien.

• Utilisez toujours une prise de courant de sé-

curité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de

• Veillez à ne pas endommager la fiche sec-

teur ni le câble d'alimentation. Le remplace-

ment du cordon d'alimentation de l'appareil

doit être effectué par notre service après-

• Ne connectez la fiche d'alimentation à la pri-

se de courant qu'à la fin de l'installation. As-

surez-vous que la prise de courant est ac-

cessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

électrique pour débrancher l'appareil. Tirez

toujours sur la prise.

• Ne touchez jamais le câble d'alimentation ou

la prise avec des mains mouillées.

• Cet appareil est conforme aux directives

www.zanussi.comRaccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de

• L'appareil doit être raccordé au circuit d'eau

à l'aide des tuyaux neufs fournis. N'utilisez

pas de tuyaux provenant d'anciens appa-

• Avant de brancher l'appareil à des tuyaux

neufs ou n'ayant pas servi depuis long-

temps, laissez couler l'eau jusqu'à ce qu'elle

• Avant d'utiliser l'appareil pour la première

fois, assurez-vous de l'absence de fuites.

• Cet appareil est conçu uniquement pour un

usage domestique et des situations telles

– Cuisines réservées aux employés dans

des magasins, bureaux et autres lieux de

– Bâtiments de ferme

– Pour une utilisation privée, par les clients,

dans des hôtels et autres lieux de séjour

– En chambre d'hôte.

Avertissement Risque de blessures, de

brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet

• Placez les couteaux et les couverts avec

des bouts pointus dans le panier à couverts

avec les pointes tournées vers le bas ou en

position horizontale.

• Ne laissez pas la porte de l'appareil ouverte

sans surveillance pour éviter tout risque de

• Ne montez pas sur le hublot ouvert de votre

appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave-vaisselle

sont dangereux. Suivez les consignes de

sécurité figurant sur l'emballage du produit

• Ne buvez pas l'eau de l'appareil ; ne jouez

• N'enlevez pas la vaisselle de l'appareil avant

la fin du programme. Il peut rester du pro-

duit de lavage sur la vaisselle.

• De la vapeur chaude peut s'échapper de

l'appareil si vous ouvrez la porte pendant le

déroulement d'un programme.

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflamma-

bles à l'intérieur ou à proximité de l'appareil,

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

Avertissement Risque de blessure ou

• Débranchez l'appareil de l'alimentation élec-

• Coupez le câble d'alimentation au ras de

l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la

porte pour empêcher les enfants et les ani-

maux de s'enfermer dans l'appareil.

• Contactez le service après-vente pour faire

réparer l'appareil. N'utilisez que des pièces

de rechange d'origine.

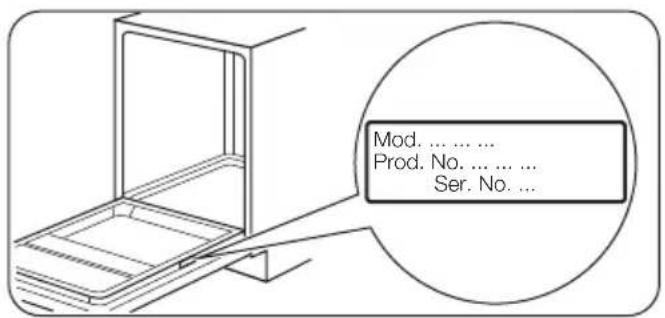

• Lorsque vous contactez le service, assurez-

vous de disposer des informations suivantes

(qui se trouvent sur la plaque signalétique).

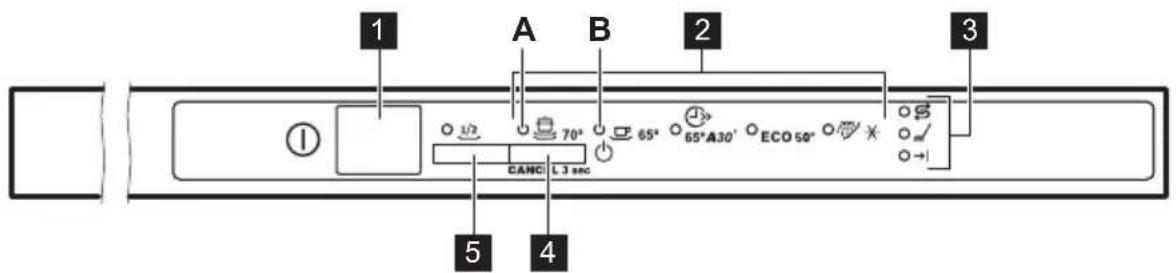

Voyants des programmes

Touche de programme.

Voyant du réservoir à sel régénérant. Ce voyant est éteint pendant le déroulement du

Vaisselle, couverts,

Lavage à 70 °C Rinçages

Lavage à 65 °C Rinçages

Lavage à 65 °C Rinçage

Lavage à 50 °C Rinçages

Tous Prélavage 14 0.1 4

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau,

des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options

2) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de

lavage en peu de temps.

3) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les

couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)

4) Ce programme permet un rinçage rapide. Cela empêche les restes de nourriture de coller sur la vaisselle

et évite les mauvaises odeurs.

N'utilisez pas de produit de lavage avec ce programme.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à

info.test@dishwasher-production.com

Notez le numéro du produit (PNC) situé sur la plaque signalétique.

Activez ou désactivez cette option avant

le début d'un programme. Vous ne pou-

vez pas activer ni désactiver cette option pen-

dant le déroulement d'un programme.

Utilisez cette option lorsque vous souhaitez la-

ver une petite quantité de vaisselle. Cette op-

tion réduit la durée du programme ainsi que la

consommation d'énergie et d'eau.

Chargez le panier supérieur et le panier infé-

rieur et diminuez la quantité de détergent.

www.zanussi.comCette option n'est pas compatible avec

Les signaux sonores retentissent en cas de

dysfonctionnement de l'appareil et il est im-

possible de les désactiver.

Un signal sonore retentit également lorsque le

programme est terminé. Par défaut, ce signal

sonore est désactivé, mais il est possible de

Comment activer le signal sonore de fin

1. Appuyez sur la touche Marche/Arrêt pour

2. Si nécessaire, lancez la fonction Reset.

3. Maintenez enfoncée la touche de program-

me jusqu'à ce que le voyant du programme

clignote et que le voyant du pro-

4. Appuyez immédiatement sur la touche de

Le voyant de programme

Le voyant de programme

5. Attendez que le voyant de programme

s'éteigne. Le voyant de programme

continue à clignoter.

6. Appuyez sur la touche de programme. Le

voyant de fin s'allume. Le signal sonore de

fin de programme est activé.

7. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil et confirmer le réglage.

Comment désactiver le signal sonore de

1. Reportez-vous au chapitre « Comment ac-

tiver le signal sonore de fin de program-

me » et suivez les étapes (1) à (5). Le voy-

ant de fin est allumé.

2. Appuyez sur la touche de programme. Le

voyant de fin s'éteint. Le signal sonore de

fin de programme est désactivé.

3. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil et confirmer le réglage.

Avant la première utilisation

1. Assurez-vous que le niveau réglé pour

l'adoucisseur d'eau correspond à la dureté

de l'eau de votre région. Dans le cas con-

traire, réglez le niveau de l'adoucisseur

d'eau. Contactez votre compagnie des

eaux pour connaître la dureté de l'eau de

2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de

4. Ouvrez le robinet d'eau.

5. Des résidus du processus de fabrication

peuvent subsister dans l'appareil. Démar-

rez un programme pour les évacuer. N'utili-

sez pas de produit de lavage et ne chargez

www.zanussi.comRéglage de l'adoucisseur d'eau

Réglage de l'adoucis-

2) N'utilisez pas de sel à ce niveau.

Réglage électronique

1. Appuyez sur la touche Marche/Arrêt pour

2. Si nécessaire, lancez la fonction Reset.

3. Maintenez enfoncée la touche de program-

me jusqu'à ce que le voyant du programme

clignote et que le voyant du pro-

4. Attendez que le voyant de programme

s'éteigne et que le voyant de fin se

mette à clignoter. Le voyant de programme

continue à clignoter.

5. Appuyez sur la touche de programme. Le

voyant de fin se met à clignoter. Le cligno-

tement intermittent du voyant de fin indique

• Par exemple, 5 clignotements + pause

+ 5 clignotements = niveau 5.

6. Appuyez plusieurs fois sur la touche de

programme pour modifier le réglage. Le ni-

veau augmente à chaque fois que vous ap-

puyez sur la touche de programme.

7. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil et confirmer le réglage.

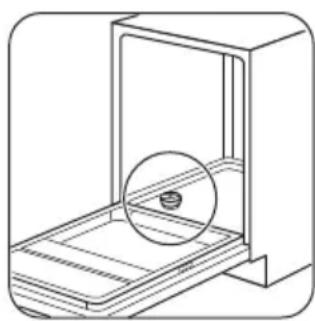

Remplissage du réservoir de sel

Attention De l'eau et du sel peuvent

sortir du réservoir de sel régénérant

lorsque vous le remplissez. Risque de

corrosion. Afin d'éviter cela, après avoir rempli

le réservoir de sel régénérant, démarrez un

Mettez 1 litre d'eau dans le réservoir de sel ré-

générant (uniquement la première fois).

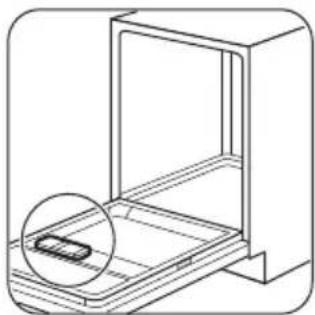

Remplissage du distributeur de liquide

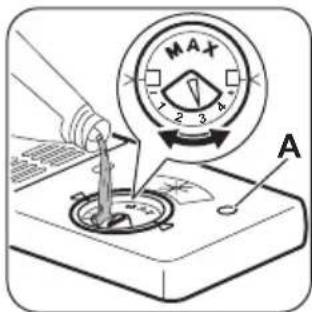

Remplissez le distributeur de liquide de

rinçage lorsque l'indicateur (A) est vide.

Pour régler la quantité de liquide de rinçage li-

bérée, tournez le sélecteur entre la position 1

(quantité minimale) et la position 4 (quantité

Utilisation quotidienne

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour

• Si le voyant du réservoir de sel régéné-

rant est allumé, remplissez le réservoir.

3. Chargez les paniers.

4. Ajoutez du produit de lavage.

5. Réglez et lancez le programme adapté au

type de vaisselle et au degré de salissure.

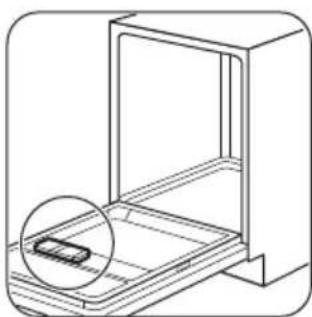

Utilisation du produit de lavage

Versez du produit de lavage ou placez une

pastille dans le compartiment (A). Si le pro-

gramme comporte une phase de prélavage,

versez une petite quantité de produit de lavage

dans le compartiment (B).

Utilisation de pastilles de détergent

Si vous utilisez des pastilles qui contiennent

du sel et du liquide de rinçage, ne remplissez

pas le réservoir de sel régénérant ni le distri-

buteur de liquide de rinçage. Le voyant du ré-

servoir de liquide de rinçage reste allumé si le

distributeur de liquide de rinçage est vide.

1. Réglez l'adoucisseur d'eau au niveau mini-

2. Réglez le distributeur de liquide de rinçage

sur le niveau le plus faible.

Si vous cessez d'utiliser des pastilles de

détergent multifonctions, avant de

commencer à utiliser à la fois du produit

de lavage, du liquide de rinçage et du sel

régénérant, effectuez ces étapes :

1. Réglez l'adoucisseur d'eau au niveau maxi-

2. Assurez-vous que le réservoir de sel régé-

nérant et le distributeur de liquide de rinça-

3. Démarrez le programme le plus court par

une phase de rinçage, sans produit de la-

4. Réglez l'adoucisseur d'eau en fonction de

la dureté de l'eau de votre région.

5. Ajustez la quantité de liquide de rinçage li-

Réglage et départ d'un programme

Certains réglages nécessitent que l'appareil

soit en mode Utilisateur.

L'appareil est en mode Utilisateur lorsque tous

les voyants de programme sont allumés.

Pour mettre l'appareil en mode Utilisateur, lan-

cez la fonction Reset.

1. Appuyez sur la touche de programme et

maintenez-la enfoncée jusqu'à ce que tous

les voyants de programme s'allument.

Départ d'un programme

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour

3. Appuyez à plusieurs reprises sur la touche

de programme jusqu'à ce que le voyant du

programme que vous souhaitez sélection-

4. Fermez la porte de l'appareil. Le program-

Ouverture de la porte au cours du

fonctionnement de l'appareil

Si vous ouvrez la porte, l'appareil s'arrête.

Lorsque vous refermez la porte, l'appareil re-

prend là où il a été interrompu.

Annulation du programme

Effectuez la fonction Reset.

Assurez-vous que le distributeur de pro-

duit de lavage n'est pas vide avant de dé-

marrer un nouveau programme de lavage.

À la fin du programme

Le voyant de fin s'allume.

1. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil.

2. Fermez le robinet d'arrivée d'eau.

Si vous n’appuyez pas sur le bouton mar-

che/arrêt, tous les voyants s’éteignent

après quelques minutes une fois le programme

Cela permet de diminuer la consommation

www.zanussi.comImportant

• Attendez que la vaisselle refroidisse avant

de la retirer du lave-vaisselle. La vaisselle

encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur, puis

le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L'acier inoxydable refroidit

plus rapidement que la vaisselle.

L'eau dure contient une grande quantité de mi-

néraux pouvant endommager l'appareil et don-

ner de mauvais résultats de lavage. L'adoucis-

seur d'eau neutralise ces minéraux.

Le sel régénérant préserve la propreté et le

bon état de l'adoucisseur d'eau. Il est impor-

tant de régler l'adoucisseur d'eau sur un ni-

veau adéquat. Cela garantit que l'adoucisseur

d'eau utilise la quantité correcte de sel régé-

Utilisation de sel régénérant, de liquide

de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du li-

quide de rinçage et du produit de lavage

conçus pour les lave-vaisselle. D'autres pro-

duits peuvent endommager l'appareil.

• Lors de la dernière phase de rinçage, le li-

quide de rinçage permet de sécher la vais-

selle sans laisser de traînées ni de taches.

• Les pastilles de détergent multifonctions

contiennent du produit de lavage, du liquide

de rinçage et d'autres adjuvants. Assurez-

vous que ces pastilles sont adaptées à la

dureté de l'eau de votre région. Reportez-

vous aux instructions figurant sur l'emballa-

• Les tablettes de détergent ne se dissolvent

pas complètement durant les programmes

courts. Pour éviter que des résidus de pro-

duit de lavage ne se déposent sur la vaissel-

le, nous recommandons d'utiliser des pastil-

les de détergent avec des programmes

N'utilisez que la quantité nécessaire de

produit de lavage. Reportez-vous aux ins-

tructions figurant sur l'emballage du produit de

Chargement des paniers

Reportez-vous à la brochure fournie pour

consulter des exemples de charge des

• Utilisez uniquement cet appareil pour laver

des articles qui peuvent passer au lave-vais-

• Ne mettez pas dans le lave-vaisselle des ar-

ticles en bois, en corne, en aluminium, en

• Ne placez pas dans l'appareil des objets

pouvant absorber l'eau (éponges, chiffons

• Enlevez les restes d'aliments sur les articles.

• Pour retirer facilement les résidus d'aliments

brûlés, faites tremper les plats et les casse-

roles dans l'eau avant de les placer dans

• Chargez les articles creux (tasses, verres et

casseroles) en les retournant.

• La vaisselle et les couverts ne doivent pas

être insérés les uns dans les autres ni se

chevaucher. Mélangez les cuillères avec

• Vérifiez que les verres ne se touchent pas

pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier à

• Placez les articles légers dans le panier su-

périeur. Disposez-les de façon à ce qu'ils ne

puissent pas se retourner.

• Assurez-vous que les bras d'aspersion tour-

nent librement avant de lancer un program-

Avant le démarrage d'un programme

www.zanussi.com• Les filtres sont propres et correctement in-

• Les bras d'aspersion ne sont pas obstrués.

• La vaisselle est bien positionnée dans les

• Le programme est adapté au type de vais-

selle et au degré de salissure.

• Vous utilisez la bonne quantité de produit

• Vous avez utilisé du sel régénérant et du li-

quide de rinçage (sauf si vous utilisez des

pastilles de détergent multifonctions).

• Le bouchon du réservoir de sel régénérant

Entretien et nettoyage

Avertissement Avant toute opération

d'entretien, éteignez l'appareil et

débranchez la prise secteur.

Les filtres sales et les bras d'aspersion

obstrués diminuent les résultats de lava-

Contrôlez-les régulièrement et nettoyez-les si

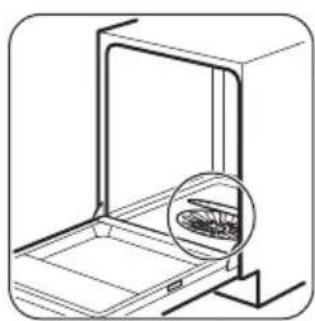

Nettoyage des filtres

Pour retirer les filtres (B) et (C), tournez la poi-

gnée vers la gauche et enlevez-la. Démontez

les filtres (B) et (C). Lavez les filtres à l'eau

Retirez le filtre (A). Lavez le filtre à l'eau cou-

Avant de remettre le filtre (A) en place, assu-

rez-vous qu'il ne reste aucun résidu alimentaire

ni salissure à l'intérieur ou autour du bord du

Assurez-vous que le filtre (A) est correctement

positionné, sous les 2 guides (D).

Remontez les filtres (B) et (C). Remettez-les

en place dans le filtre (A). Tournez la poignée

vers la droite jusqu'à la butée.

Une position incorrecte des filtres peut

donner de mauvais résultats de lavage et

endommager l'appareil.

www.zanussi.comNettoyage des bras d'aspersion

Ne retirez pas les bras d’aspersion.

Si des résidus ont bouché les orifices des

bras d'aspersion, éliminez ceux-ci à l'aide d'un

objet fin et pointu.

Nettoyez l'appareil avec un chiffon doux humi-

Utilisez uniquement des produits de lavage

neutres. N'utilisez pas de produits abrasifs, de

tampons à récurer ni de solvants.

Si vous utilisez régulièrement des programmes

de courte durée, des dépôts de graisse et des

dépôts calcaires peuvent se former à l'intérieur

Pour éviter cela, nous recommandons de lan-

cer un programme long au moins 2 fois par

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou s'arrête en cours

Veuillez vous reporter aux informations suivan-

tes avant de contacter le service après-vente

pour résoudre un problème.

Dans le cas de certaines anomalies, le

voyant de fin clignote pour indiquer un

Code d'alarme Problème

• Le voyant de fin clignote 1 fois, de façon intermit-

• Le signal sonore retentit 1 fois, de façon intermit-

L'appareil ne se remplit pas d'eau.

• Le voyant de fin clignote 2 fois, de façon intermit-

• Le signal sonore retentit 2 fois, de façon intermit-

L'appareil ne vidange pas l'eau.

• Le voyant de fin clignote 3 fois, de façon intermit-

• Le signal sonore retentit 3 fois, de façon intermit-

Le système de sécurité anti-débordement s'est dé-

Avertissement Éteignez l'appareil avant

de procéder aux vérifications.

Problème Solution possible

L'appareil ne s'allume pas. Assurez-vous que la fiche du câble d'alimentation est bien

insérée dans la prise de courant.

Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fu-

Le programme ne démarre pas. Vérifiez que la porte de l'appareil est fermée.

L'appareil ne se remplit pas d'eau. Assurez-vous que le robinet d'eau est ouvert.

www.zanussi.comProblème Solution possible

Assurez-vous que la pression de l'arrivée d'eau n'est pas

trop basse. Pour obtenir cette information, contactez votre

Assurez-vous que le robinet d'eau n'est pas obstrué.

Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas

Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni

L'appareil ne vidange pas l'eau. Assurez-vous que le siphon de l'évier n'est pas obstrué.

Assurez-vous que le tuyau de vidange n'est pas tordu ni

Le système de sécurité anti-débordement

Fermez le robinet d'eau et contactez le service après-vente.

Après avoir effectué les vérifications, mettez

l'appareil en marche. Le programme reprend là

où il s'était interrompu.

Si le problème persiste, contactez le service

Si d'autres codes d'alarme s'affichent, contac-

tez le service après-vente.

Si les résultats de lavage et de séchage

ne sont pas satisfaisants

Traînées blanchâtres ou pellicules

bleuâtres sur les verres et la vaisselle

• La quantité de liquide de rinçage libérée est

trop importante. Placez le sélecteur de do-

sage du liquide de rinçage sur le niveau le

• La quantité de produit de lavage est exces-

Taches et traces de gouttes d'eau

séchées sur les verres et la vaisselle

• La quantité de liquide de rinçage libérée

n'est pas suffisante. Placez le sélecteur de

dosage du liquide de rinçage sur un niveau

• Il se peut que la qualité du produit de lavage

La vaisselle est mouillée

• Le programme ne contient pas de phase de

séchage ou une phase de séchage à basse

• Le distributeur de liquide de rinçage est vi-

• Il se peut que la qualité du liquide de rinça-

Pour trouver d'autres causes possibles,

reportez-vous au chapitre « CONSEILS ».

Caracteristiques techniques

Dimensions Largeur / Hauteur / Profondeur (mm) 596 / 818 - 898 / 555

Branchement électrique Reportez-vous à la plaque signalétique.

Tension 220-240 V Fréquence 50 Hz

Pression de l'arrivée d'eau Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )

www.zanussi.comArrivée d'eau

Eau froide ou eau chaude

max. 60 °C Capacité Couverts 12

Consommation électrique Mode « Veille » 0.50 W Mode « Arrêt » 0.50 W

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).

2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple,

panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement

et à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ordures ménagères. Emmenez un tel produit

dans votre centre local de recyclage ou

contactez vos services municipaux.

• Veuillez jeter les matériaux d'emballage de

manière appropriée. Recyclez les matériaux
