Type de produit	Préamplificateur stéréo universel (kit)
Marque	Velleman
Modèle	K2572
Dimensions	44 × 65 mm
Alimentation	10 à 30 V CC stabilisé
Courant absorbé	5 mA max. (sans charge)
Amplification	40 dB (réglable)
Gamme de fréquence	40 Hz – 30 kHz (-3 dB)
Impédance de sortie	1 kΩ
Signal d'entrée max.	50 mVrms (500 mVrms max. avec modification)
Entrées	2 canaux (gauche et droit), blindées
Sorties	2 canaux (gauche et droit)
Réglages	Potentiomètres RV1 (gauche) et RV2 (droit) pour gain
Type de montage	Kit à souder sur circuit imprimé
Connecteurs	10 bornes sur plaquette
Compatibilité	Compatible avec le préamplificateur RIAA K2573 (interchangeable)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Respecter la tension d'alimentation (10‑30 V CC). Utiliser une alimentation stabilisée. Éloigner des transformateurs et lignes secteur.
Pièces détachées et réparabilité	Kit électronique utilisant des composants standards. Réparable par un technicien qualifié.
Informations générales	Préamplificateur stéréo universel faible consommation. Livré en kit nécessitant soudure. Utiliser des câbles blindés courts.

FOIRE AUX QUESTIONS - K2572 VELLEMAN

Quelle tension d'alimentation utiliser pour le K2572 ?

Utilisez une alimentation stabilisée de 10 à 30 V CC maximum. Une alimentation non stabilisée peut provoquer du bruit de fond et des ronflements.

Comment régler le gain du préamplificateur ?

Le gain est réglable indépendamment pour chaque canal via les potentiomètres trim RV1 (gauche) et RV2 (droit). Tournez-les pour ajuster l'amplification jusqu'à 40 dB.

Quelle est l'impédance de sortie du K2572 ?

L'impédance de sortie est de 1 kΩ.

Puis-je utiliser le K2572 avec une source audio de plus de 50 mV ?

Oui, si le signal d'entrée dépasse 50 mVrms, remplacez les résistances R5 et R6 par des résistances de 100 kΩ. Le signal maximum admissible est alors de 500 mVrms.

Comment connecter les câbles au K2572 ?

La plaquette dispose de 10 connexions : masse, sorties gauche/droite, entrées gauche/droite et alimentation. Utilisez des câbles blindés et soudez les blindages aux masses proches des entrées/sorties. Gardez les fils les plus courts possible.

Le K2572 est-il compatible avec le préamplificateur RIAA K2573 ?

Oui, les connecteurs sont identiques, vous pouvez donc interchanger les deux plaquettes si vous utilisez les connecteurs fournis.

Quel type de courant consommé le K2572 ?

Le courant absorbé est d'environ 5 mA maximum sans charge, ce qui permet une alimentation via une pile ou une alimentation faible puissance.

Où ne pas placer le préamplificateur durant l'utilisation ?

Ne placez jamais le préamplificateur à proximité immédiate de transformateurs ou de lignes secteur pour éviter les interférences et le ronflement.

Quels outils sont nécessaires pour monter le kit K2572 ?

Vous aurez besoin d'un petit fer à souder de max. 40 W, de soudure fine de 1 mm sans pâte, et d'une petite pince coupante.

Comment nettoyer le K2572 ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits liquides.

MODE D'EMPLOI K2572 VELLEMAN

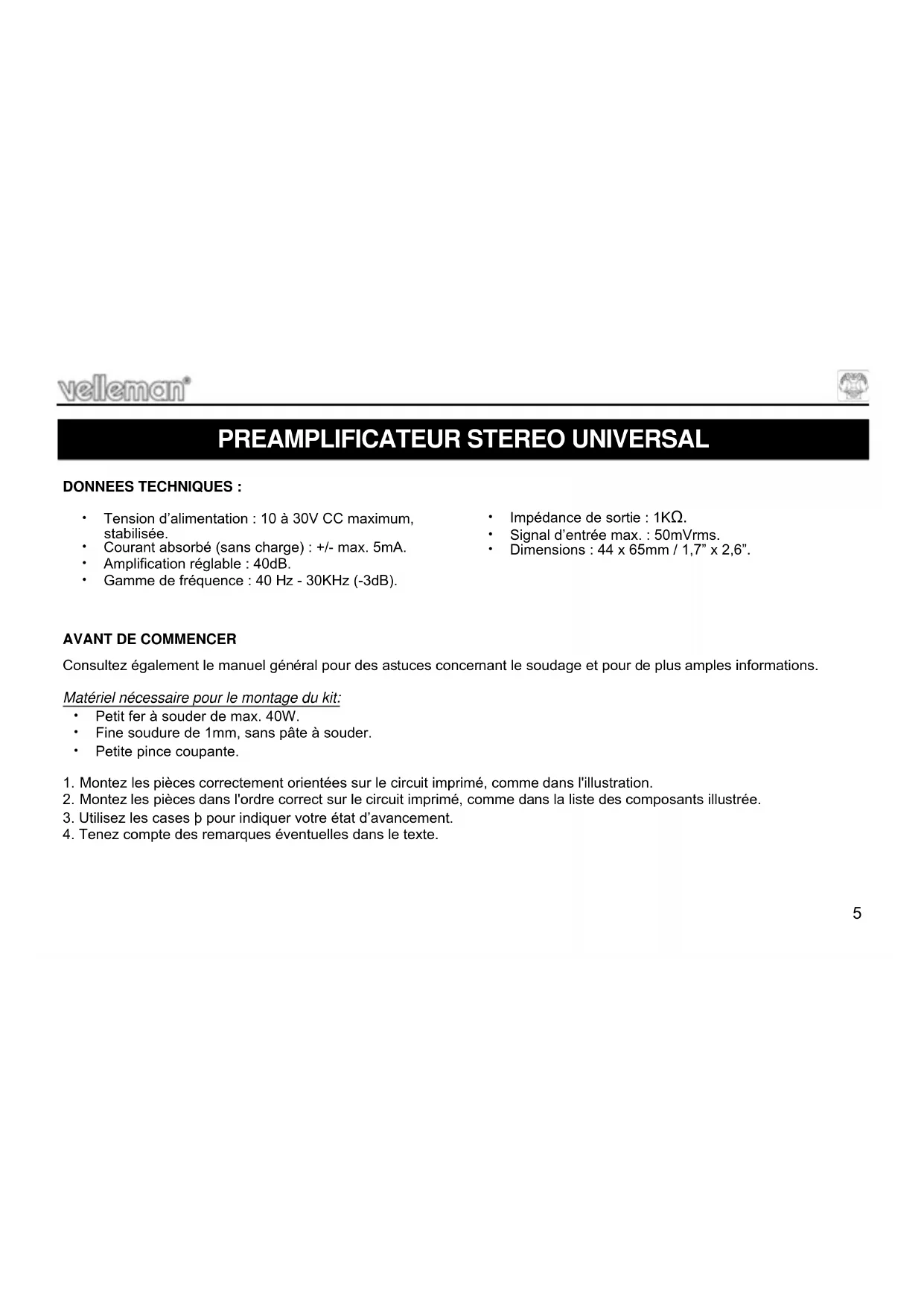

DONNEES TECHNIQUES :

Tension d'alimentation: 10 à 30V CC maximum, stabilisé.
Courant absorbé (sans charge): +/- max. 5mA.
- Amplification réglabe : 40dB.
- Gamme de fréquence: 40 Hz - 30KHz (-3dB).

Impedance de sortie : 1KΩ.
- Signal d'entrée max.: 50mVrms.
Dimensions: 44 × 65mm / 1,7'' × 2,6''

AVANT DE COMMENCER

Consultez eaglement le manuel general pour des astuces concernant le soudage et pour de plus amples informations.

Matériel nécessaire pour le montage du kit:

Petit fer a souder de max. 40W.
Fine soudure de 1mm, sans pate à souder.
Petite pince coupante.

1. Montez les pieces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pieces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases b pour indiquer votre état d'avancement.
4. Tenez compte des remarques eventuelles dans le texte.

velleman

MONTAGE

La plupart des composants ont ete places mecaniquement dans l'ordre correct sur une bande pour vaue facilit et pour eviter des erreurs. Retirez les composants un par un de la bande.

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez les résistances. Contrôlez le code des couleurs au moyen du tableau.
2. Montez le support de Cl. Veillez a ce que la position de l'encoche corresponde à celle sur l'impression du circuit!
3. Montez le condensateurs céramique.
4. Montez les condensateurs electrolytiques. Attention à la polarité!
5. Montez les potentiometres trim.
6. Placez le CI dans son support. Attention à la polarité!

7. UTILISATION

Sur la plaquette nous avons 10 connexions pour relier la plaquette à d'autres éléments. Ces connexions sont identiques à celles se trouvant sur la plaquette du préamplificateur RIAA K2573, de façon que, si vous utilisez les connecteurs livres avec le kit, vous pouvez interchanger les deux plaquettes; voici les connexions :

1. Masse
   2.Sortie gauche
2. Masse
3. Entree gauche

4. Masse (alimentation)

5. • (alimentation)
6. Entreedroite
7. Masse
   9.Sortiedroite
8. Masse

velleman

Les blindages des fils de connexion se soudent aux masses se trouvent a cotedes entrées et des sorties.

L'amplitude de sortie du canal gauche et du canal droit sont totalement reglable independament l'un de l'autre, respectivement par RV1 et RV2.

Vu la faible consommation de courant, l'alimentation peut etre prise a partir d'une alimentation stabilisée de 10 à 30V CC.

Remplaiez R5 et R6 par des résistances de 100K si le signal d'entree est plus grand que 50mV (500mV max.)

Remarques : Une alimentation non correctement stabilisée aura pour résultat : du bruit de fond et des ronflements. Les fils vers et venant de la plaquette doivent etre le plus court possible et ne faites usage que de fils blindés. Ne placez jamais le préamplificateur dans le voisinage immediat de transformateurs ou des lignes du réseau.
