ANTDVBT2 - Recepteur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne de réception DVB-T mobile
Marque	Velleman
Modèle	ANTDVBT2
Plage de fréquence	UHF 470-860 MHz
Connecteur	Connecteur F (adaptateur IEC disponible séparément)
Impédance	75 Ω
Gain	2,5 dBi
Rapport d'ondes stationnaires (VSWR)	< 1,8
Température de service	-20 °C à +75 °C
Câble	3C2V, noir, longueur non spécifiée
Dimensions	208 mm x 49 mm
Poids	33 g
Alimentation	Passive (aucune alimentation requise)
Usage	Mobile (véhicule)
Type de montage	Sur vitre arrière ou latérale (adhésif)
Contenu de l'emballage	Antenne, clips de montage, notice
Entretien et nettoyage	Essuyer avec un chiffon humide non pelucheux. Éviter alcool et solvants.
Sécurité	Ne pas utiliser pendant la conduite. Aucune pièce réparable par l'utilisateur. Confier à un technicien qualifié.
Garantie	Ne couvre pas les dommages dus à une modification par le client ou au non-respect de la notice.
Informations générales	Pour plus d'informations, visitez www.velleman.eu. Les spécifications peuvent être modifiées sans préavis.

FOIRE AUX QUESTIONS - ANTDVBT2 VELLEMAN

Comment installer l'antenne ANTDVBT2 sur la vitre ?

Nettoyez la vitre arrière ou latérale, appliquez les bandes adhésives sur l'antenne et fixez-la en laissant le champ de vision libre (zone grise).

Quelle est la fréquence de réception de cette antenne ?

Elle couvre la bande UHF de 470 à 860 MHz, adaptée à la TNT en Europe.

Puis-je utiliser l'antenne avec un téléviseur fixe ?

Oui, mais elle est conçue pour un usage mobile. Pour une installation fixe, privilégiez une antenne directionnelle.

Comment nettoyer l'antenne ?

Utilisez un chiffon humide non pelucheux. Évitez l'alcool, les solvants et les produits abrasifs.

Est-elle compatible avec tous les récepteurs DVB-T/T2 ?

Oui, grâce à son connecteur F et son impédance 75 Ω. Un adaptateur IEC (réf. CF11, CF17, CF18) peut être nécessaire.

Que faire en cas de mauvaise réception ?

Vérifiez le montage (zone de vision libre), la connexion du câble et l'orientation de l'antenne. Évitez les obstacles métalliques.

Puis-je monter l'antenne sur une vitre latérale au lieu de la vitre arrière ?

Oui, elle peut être appliquée sur une vitre latérale, idéalement dans une zone dégagée.

Quel câble est inclus avec l'antenne ?

Un câble 3C2V de couleur noire est fourni. Sa longueur exacte n'est pas spécifiée dans la notice.

Y a-t-il des pièces d'usure à remplacer ?

L'adhésif peut perdre de son efficacité avec le temps. Vous pouvez utiliser un adhésif double face adapté.

Que faire si l'antenne est endommagée pendant le transport ?

Ne l'installez pas et contactez votre revendeur pour un échange. La garantie ne couvre pas les dommages de transport.

MODE D'EMPLOI ANTDVBT2 VELLEMAN

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur. Contenu: 1 x antenne (référence ANTDVBT2 [antenne pour vitre arrière] ou ANTDVBT3 [antenne magnétique]), clips de montage (pour ANTDVBT2 uniquement) et cette notice.

2. Spécifications techniques

Plage de fréquence

ANTDVBT2 UHF 470~860MHz

ANTDVBT3 UHF 470~650MHz

Connexion connecteur F (connecteur de conversion vers connecteur IEC)

disponibles : référence CF11, CF17, CF18)

Impedance 75Ω

Gain 2.5dBi

Température de service -20^ 75^

Cable 3C2V, black

VSWR < 1.8

Dimensions

ANTDVBT2 208mm (+/- 2mm) x 49mm

ANTDVBT3 78mm x 135mm

Poids

ANTDVBT2 33g

ANTDVBT3 420g

3. Prescriptions de sécurité

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Il n'y a aucune pièce maintenable par l'utilisateur. Confier la maintenance de l'appareil à un technicien qualifié.
• Ne pas utiliser le récepteur TNT pendant la conduite d'un véhicule.
• Éteindre l'appareil et déconnecter toute source d'alimentation avant la maintenance de l'appareil. Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Les dommages occasionnés par des modifications à l'appareil par le client ne tombent pas sous la garantie. Garder votre ANTDVB2/ANTDVBT3 hds de la portée de personnes non qualifiées et de jeunes enfants.

4. Installation et raccordement de l'antenne

Antenne appliquée sur vitre

Applique les deux bandes sur l'antenne.

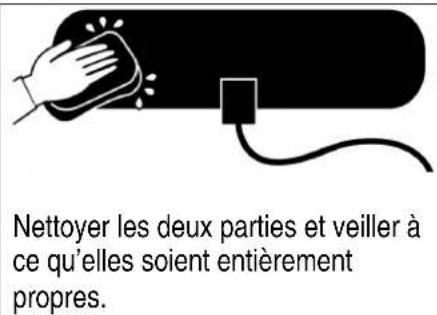

Nettoyer la vitre arrière où l'antenne sera appliquée.

Fixer l'antenne de manière à laisser le champ de vision (gris) libre.

L'antenne peut également être appliquée sur une vitre latérale.

Antenne magnétique

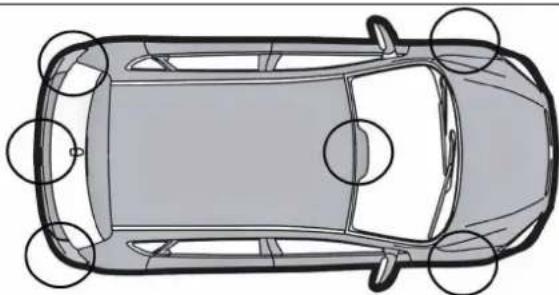

Applique l'antenne magnétique sur un endroit approprié (selon le modèle de véhicule).

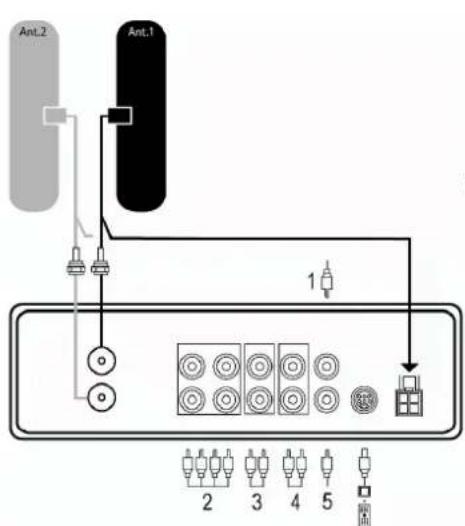

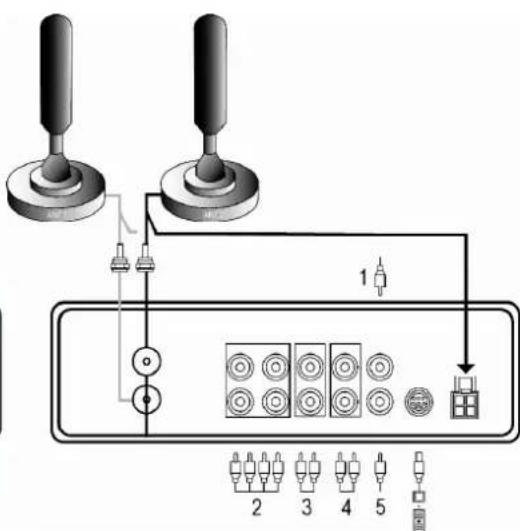

5. Raccordement de base

1. entree video
2. sortie video
3. sortie audio
4. entree audio
5. entree IB

Pour plus d'information concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
