ANTDVBT3 - Recepteur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne magnétique mobile pour réception DVB-T
Marque	Velleman
Modèle	ANTDVBT3
Plage de fréquence	UHF 470-650 MHz
Connecteur	Connecteur F (adaptateurs IEC disponibles : CF11, CF17, CF18)
Impédance	75 Ω
Gain	2,5 dBi
VSWR	< 1,8
Température de service	-20 °C à 75 °C
Type de câble	3C2V, noir
Dimensions	78 mm x 135 mm
Poids	420 g
Installation	Fixation magnétique sur surface métallique (toit, capot)
Entretien et nettoyage	Essuyer avec un chiffon humide non pelucheux. Éviter alcool et solvants.
Sécurité	Ne pas utiliser pendant la conduite. Confier la maintenance à un technicien qualifié.
Pièces détachées et réparabilité	Aucune pièce maintenable par l'utilisateur. Adaptateurs vendus séparément.
Informations générales	Consulter le site www.velleman.eu pour plus d'informations.

FOIRE AUX QUESTIONS - ANTDVBT3 VELLEMAN

Quelle est la plage de fréquence de l'antenne ANTDVBT3 ?

L'antenne ANTDVBT3 couvre la bande UHF de 470 à 650 MHz, adaptée à la réception DVB-T mobile.

Comment installer l'antenne magnétique sur un véhicule ?

Placez l'antenne sur une surface métallique propre et non peinte (toit, capot) pour une fixation magnétique optimale. Assurez-vous que le champ de vision reste dégagé.

Quel connecteur utilise l'antenne ANTDVBT3 ?

L'antenne est équipée d'un connecteur F. Des adaptateurs vers connecteur IEC sont disponibles (références CF11, CF17, CF18).

Quel est le gain de l'antenne ?

Le gain est de 2,5 dBi, offrant une réception correcte pour les signaux DVB-T en environnement mobile.

Puis-je utiliser cette antenne à l'intérieur ?

L'antenne est conçue pour un usage mobile sur véhicule. Une utilisation à l'intérieur est possible si une surface métallique est disponible, mais les performances peuvent être réduites.

Comment nettoyer l'antenne ?

Essuyez régulièrement l'antenne avec un chiffon humide non pelucheux. N'utilisez pas d'alcool ou de solvants agressifs.

L'antenne est-elle compatible avec tous les récepteurs DVB-T ?

Oui, tant que le récepteur dispose d'une entrée F ou IEC avec l'adaptateur approprié. L'impédance de 75 Ω est standard.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez les connexions, la propreté de la surface de fixation et l'orientation. Si le problème persiste, consultez un technicien qualifié.

Quelles sont les dimensions et le poids de l'antenne ?

Dimensions : 78 mm x 135 mm. Poids : 420 g.

Puis-je utiliser l'antenne par temps de pluie ?

Oui, l'antenne est conçue pour résister aux intempéries. Cependant, évitez de l'utiliser pendant un orage pour des raisons de sécurité.

MODE D'EMPLOI ANTDVBT3 VELLEMAN

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur. Contenu: 1 x antenne (reference ANTDVBT2 [antenne pour vitre arrière] ou ANTDVBT3 [antenne magnétique]), clips de montage (pour ANTDVBT2 uniquement) et cette notice.

2. Spécifications techniques

Plage de fréquence

ANTDVBT2 UHF 470~860MHz

ANTDVBT3 UHF 470~650MHz

Connexion connecteur F (connecteur de conversion vers connecteur IEC)

disponibles : référence CF11, CF17, CF18)

Impedance 75Ω

Gain 2.5dBi

Température de service -20^ 75^

Cable 3C2V, black

VSWR < 1.8

Dimensions

ANTDVBT2 208mm (+/- 2mm) x 49mm

ANTDVBT3 78mm x 135mm

Poids

ANTDVBT2 33g

ANTDVBT3 420g

3. Prescriptions de sécurité

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Il n'y a aucune pièce maintenable par l'utilisateur. Confier la maintenance de l'appareil à un technicien qualifié.
• Ne pas utiliser le récepteur TNT pendant la conduite d'un véhicule.
• Éteindre l'appareil et déconnecter toute source d'alimentation avant la maintenance de l'appareil. Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Les dommages occasionnés par des modifications à l'appareil par le client ne tombent pas sous la garantie. Garder votre ANTDVB2/ANTDVBT3 hds de la portée de personnes non qualifiées et de jeunes enfants.

4. Installation et raccordement de l'antenne

Antenne appliquée sur vitre

Applique les deux bandes sur l'antenne.

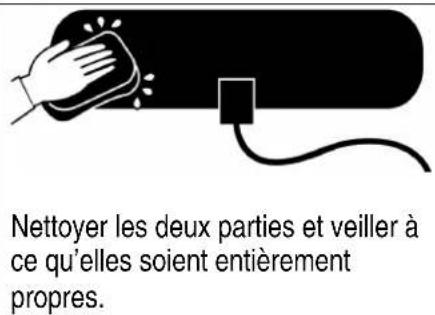

Nettoyer la vitre arrière où l'antenne sera appliquée.

Fixer l'antenne de manière à laisser le champ de vision (gris) libre.

L'antenne peut également être appliquée sur une vitre latérale.

Antenne magnétique

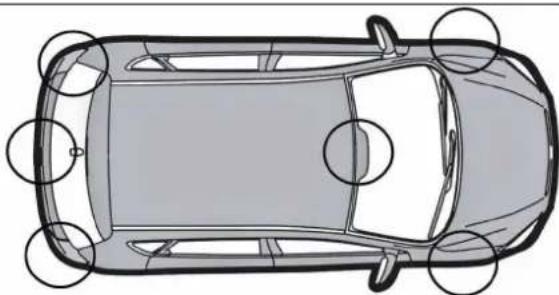

Applique l'antenne magnétique sur un endroit approprié (selon le modèle de véhicule).

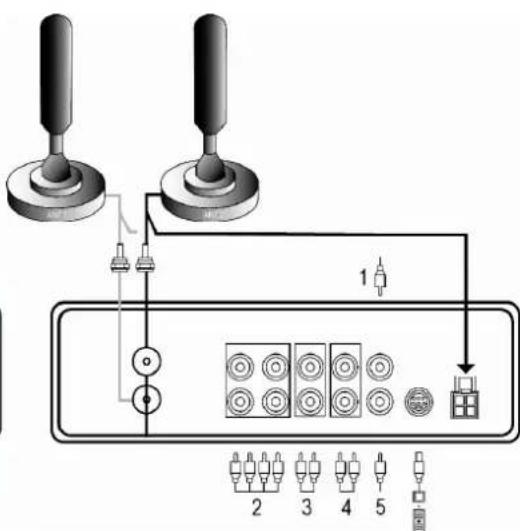

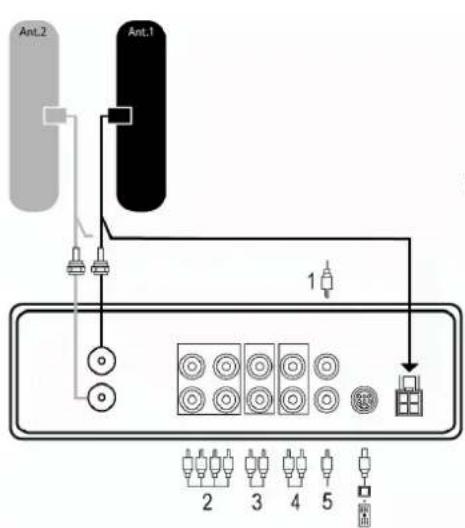

5. Raccordement de base

1. entree video
2. sortie video
3. sortie audio
4. entree audio
5. entree IR

Pour plus d'information concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
