Producttype	Universele stereo voorversterker (kit)
Merk	Velleman
Model	K2572
Afmetingen	44 × 65 mm
Voeding	10 tot 30 V DC gestabiliseerd
Stroomverbruik	5 mA max. (onbelast)
Versterking	40 dB (instelbaar)
Frequentiebereik	40 Hz – 30 kHz (-3 dB)
Uitgangsimpedantie	1 kΩ
Max. ingangssignaal	50 mVrms (max. 500 mVrms met aanpassing)
Ingangen	2 kanalen (links en rechts), afgeschermd
Uitgangen	2 kanalen (links en rechts)
Instellingen	Potentiometers RV1 (links) en RV2 (rechts) voor versterking
Montagetype	Soldeerbare kit op printplaat
Connectoren	10 aansluitingen op printplaat
Compatibiliteit	Compatibel met de RIAA-voorversterker K2573 (uitwisselbaar)
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Houd u aan de voedingsspanning (10-30 V DC). Gebruik een gestabiliseerde voeding. Houd uit de buurt van transformatoren en netleidingen.
Onderdelen en repareerbaarheid	Elektronische kit met standaardcomponenten. Repareerbaar door een gekwalificeerde technicus.
Algemene informatie	Universele stereo-voorversterker met laag stroomverbruik. Wordt geleverd als kit die gesoldeerd moet worden. Gebruik korte afgeschermde kabels.

Veelgestelde vragen - K2572 VELLEMAN

Welke voedingsspanning moet ik gebruiken voor de K2572?

Gebruik een gestabiliseerde voeding van maximaal 10 tot 30 V DC. Een niet-gestabiliseerde voeding kan achtergrondruis en brom veroorzaken.

Hoe stel ik de versterking van de voorversterker in?

De versterking is onafhankelijk instelbaar voor elk kanaal via de trim potentiometers RV1 (links) en RV2 (rechts). Draai ze om de versterking aan te passen tot 40 dB.

Wat is de uitgangsimpedantie van de K2572?

De uitgangsimpedantie is 1 kΩ.

Kan ik de K2572 gebruiken met een audiobron van meer dan 50 mV?

Ja, als het ingangssignaal meer dan 50 mVrms bedraagt, vervang dan de weerstanden R5 en R6 door weerstanden van 100 kΩ. Het maximaal toelaatbare signaal is dan 500 mVrms.

Hoe sluit ik de kabels aan op de K2572?

De printplaat heeft 10 aansluitingen: massa, uitgangen links/rechts, ingangen links/rechts en voeding. Gebruik afgeschermde kabels en soldeer de afschermingen aan de massa's nabij de in-/uitgangen. Houd de draden zo kort mogelijk.

Is de K2572 compatibel met de RIAA-voorversterker K2573?

Ja, de connectoren zijn identiek, dus u kunt de twee printplaten uitwisselen als u de meegeleverde connectoren gebruikt.

Hoeveel stroom verbruikt de K2572?

Het stroomverbruik is maximaal ongeveer 5 mA onbelast, waardoor voeding via een batterij of een voeding met laag vermogen mogelijk is.

Waar mag ik de voorversterker niet plaatsen tijdens gebruik?

Plaats de voorversterker nooit in de directe nabijheid van transformatoren of netleidingen om interferentie en brom te voorkomen.

Welk gereedschap is nodig om de K2572-kit te monteren?

U hebt een kleine soldeerbout van max. 40 W, fijn soldeer van 1 mm zonder vloeimiddel, en een kleine zijkniptang nodig.

Hoe reinig ik de K2572?

Reinig het met een droge, zachte doek. Gebruik geen oplosmiddelen of vloeibare producten.

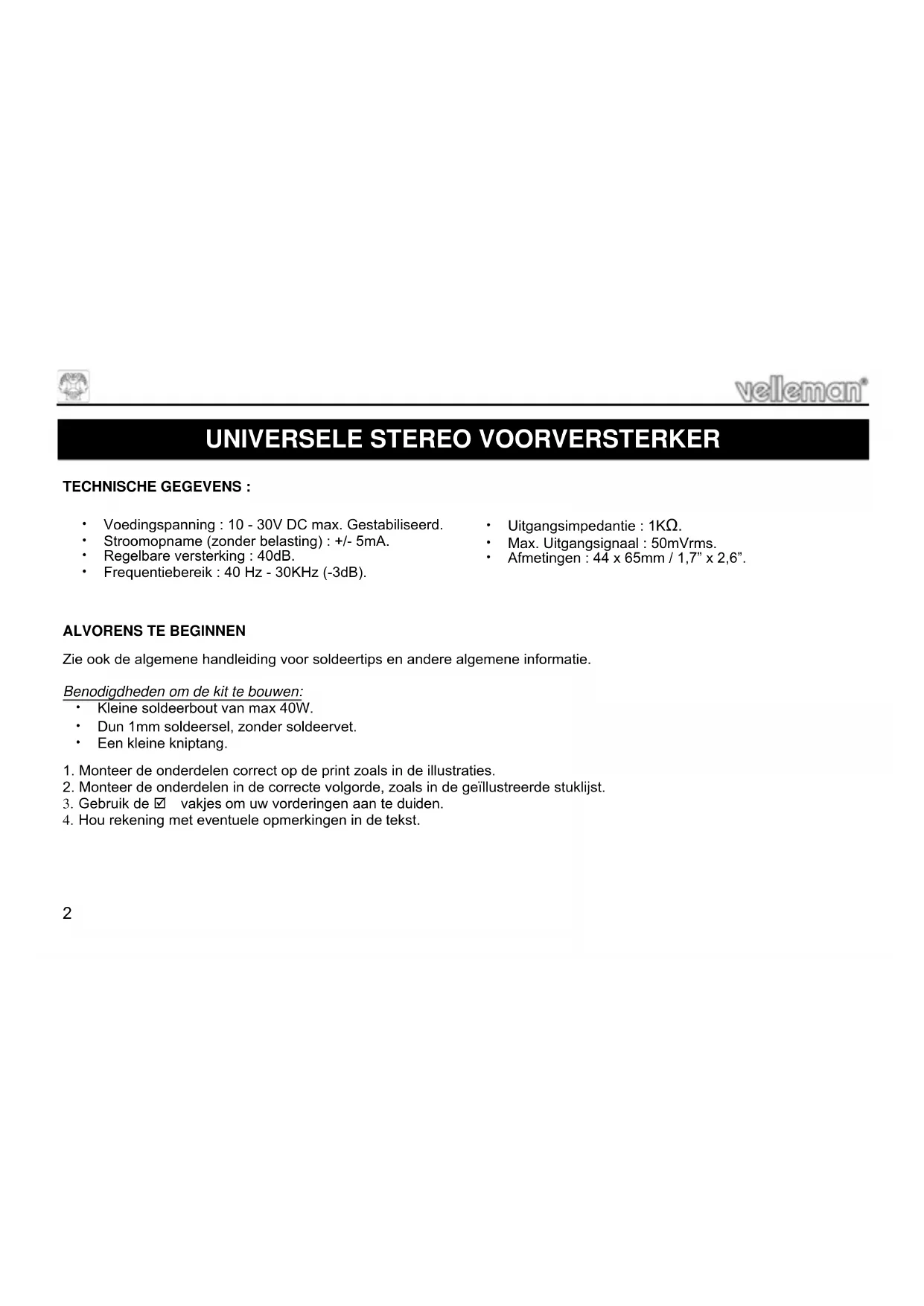

GEBRUIKSAANWIJZING K2572 VELLEMAN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatatie.

Benodigdheden om de kit te bouwen:

Kleine soldeerbout van max 40W.
Dun 1mm soldeersel, zonder soldeervet.
Eenkleine kniptang.

1. Monteer de onderdelen correct op de print Zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geillustreerde stuklijst.
3. Gebruik de vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

BOUW

Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten een voor een van de band.

Tip: U kunt de Foto's op de verpakking gebruiken als leidraadijdens de montage. Door eventuele verbeteringen is het möglichk dat de Foto's Niet 100% nauwkeurig zich.

1. Monteer de waarstanden. Controller de kleurencode via de tabel.
2. Monteer het IC voetje, let op dat de stand van de nok overeenkom!
3. Monteer de keramische condensator.
4. Monteer de elektrolytische condensatoren. Let op de polariteit!
5. Monteer de trimpotentiometers.
6. Plaats het IC in zijn voetje. Let op de positie van de nok!.

7. GEBRUIK

Op de print vind u 10 aansluitingen om de print met een toestel te verbinden. Deze aansluitingen, zich identiek met deze van de RIAA voorversterker K2573, zodat de twee printen onderling konnen verwisseld worden indien u de bijgeleverde connector gebruikt.

1. Massa
2. Uitgang links
3. Massa
4. Ingang links

5. Massa (voeding)

6. • voedingsspanning
7. Ingang rechts
8. Massa
9. Uitgang rechts
10. Massa

velleman

De massa naast de in- en uitgangen zichn bedoeld om de afterscheringen van de aansluitdraden te verbinden.

De uitgangsamplitude v/h linkse en hetrechtse kanaal zijn volledig onafhankelijk regelbaar met respectievelijke RV1& RV2. Gezien hetkleine stroomverbruik kan de voeding worden afgenomen van eender welk gestabiliseerde voedingussen 10 en 30V DC. Vervang R5 & R6 door 100K waarstanden als het ingangsignal groter dan 50mV (max. 500mV ) is.

Opmerkingen : Een onvoldoende gestabiliseerde voeding za onvermijdelijk ruis en brom teweegbrengen. Maak de draden maar en van de print Niet nodeloos lang, en gebruik hiervoord zonder uitzondering afgeschermde draad. Plaats de voorversterkers nooit in de onmiddelijkke omgeving van transformatoren of netgeleiders.
