MODE D'EMPLOI TD 2402 THORENS

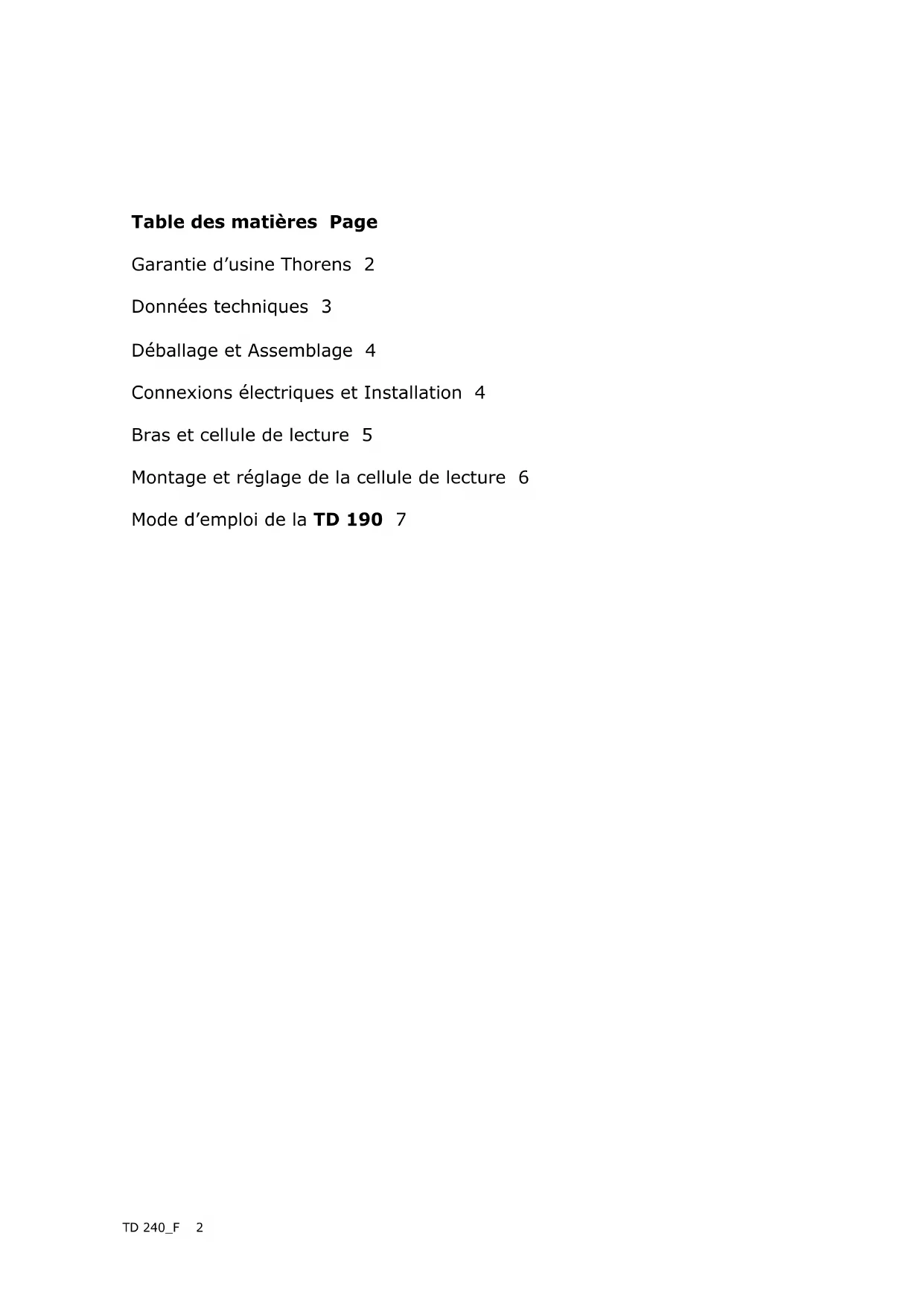

Table des matières Page Garantie d’usine Thorens 2 Données techniques 3 Déballage et Assemblage 4 Connexions électriques et Installation 4 Bras et cellule de lecture 5 Montage et réglage de la cellule de lecture 6 Mode d’emploi de la TD 190 7TD 240_F 3 Cher ami audiophile ! L'invention du disque peut -être considérée comme l'un des événements marquants du 20 ème siècle. Votre platine de lecture de disques THORENS TD 240 vous permettra d'apprécier pleinement cette invention. Cela veut dire que vous pourrez tirer tout le bénéfice de la perfection sonore des disques, tout en protégeant au maximum leurs sillons. Les platines de lecture de disques THORENS possèdent un châssis particulièrement lourd réalisé en aggloméré de bois à haute densité et fort pouvoir amortissant, supprimant les résonances parasites qui pourraient altérer l'image sonore. Les modèles TD 240 sont des appareils de précision conservant leurs excellentes caractéristiques initiales durant de nombreuses années, dans la mesure ou ils sont traités de manière appropriée. Nous vous prions de prendre connaissance de ce mode d'emploi avant de déballer et d'installer votre appareil. Vous éviterez ainsi tout risque de dommage à l'appareil et à vos disques. Garantie Les conditions de garantie légale sont applicables. Si un défaut apparaît sur votre appareil pendant la durée de validité de la garantie, veuillez en informer votre revendeur en lui précisant le type du défaut. Si le défaut constaté ne peut pas être réparé par l’envoi et le remplacement de la pièce détachée correspondante, retournez l’appareil à Thorens, après accord préalable, dans son emballage d’origine. Si vous ne disposez plus de l’emballage d’origine, vous pouvez en obtenir un de Thorens contre paiement. L’expédition en retour doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé. N’expédiez jamais le TD 240 sans avoir fixé les vis de sécurité pour le transport. Les dommages consécutifs au non respect des instructions du mode d’emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d’entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

AVERTISSEMENT! Afin d'éviter tout risque d'incendie ou de dommages électriques, l’appareil ne doit pas exposé à la pluie ou à l'humidité.TD 240_F 4 Moteur en courant continu, régle par électronique 100 – 240 V (AC) 50 / 60 Hz 1,5 W

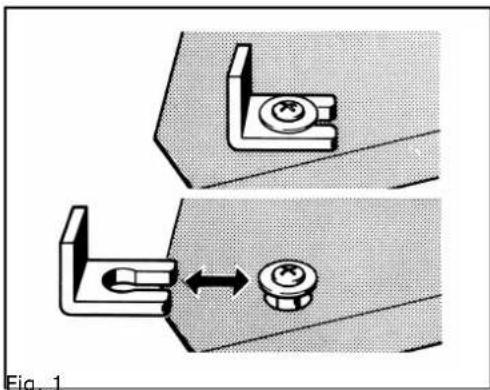

/ 1 kHz 80 µm 5,7 g env. 160 pF 440 x 119 x 360 Caractéristiques techniques Valeurs de mesure = valeurs typiques Entraînement par courrole Tension secteur (Adapteur secteur) Tolérance de vites DIN/WRMS Plateau Fréquence secteur Consommation Vitesse du plateau Rapport signal/bruit (DIN 45 500) Signal/tension extérieure de ronflement Signal/tension perturbatrice de ronflement Longuer efficace du bras Angle de coude Excédent Angle tangentiel de l'erreur de piste Aiguille / diamant elliptique Aiguille diamant pour 78 t / min sphérique Force d'appui conseillé Cellule de lecture HiFi DIN 45 500 Bande passante Dimensions (L x H x P) (mm) Facteur de transmission Capacité (315 Hz) Poids de la cellule Capacité totale Conduction du bras et cables de la celluleTD 240_F 5 Déballage et assemblage Retirez l'appareil ainsi que toutes les pièces accessoires du carton d'emballage. Enlevez les deux butées de transport en les poussant latéralement (Fig. 1). Elles se trouvent à l'avant gauche et à l'arrière droit sous le plateau du tourne-disque. Posez maintenant le plateau sur la plaque support du moteur et poussez les deux ressorts d'arrêt vers l'arrière jusqu'à ce qu'ils s'encliquettent dans l'orifice de l'axe du plateau (Fig. 2). Enfoncez les deux charnières dans les ouvertures prévues à cet effet (Fig. 3). Placez le couvercle parallèlement aux charnières (angle d'ouverture env. 60°) jusqu'à ce qu'il soit Fig. 1 bloqué dans celles-ci. Ainsi, le couvercle peut être enlevé à tout moment.

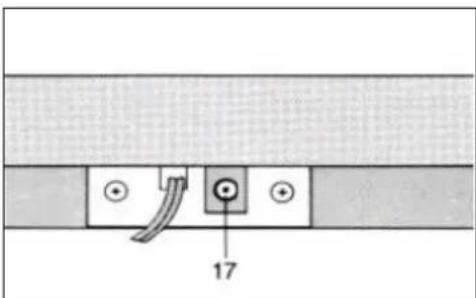

Branchements L'utilisation d'un transformateur d'alimentation THORENS correspondant vous permet de connecter le tourne-disque à toutes les tensions alternatives existantes. La fiche basse tension du câble transformateur d'alimentation doit être enfoncée dans la prise 17 (Fig. 4) à l'arrière de l'appareil. Le cordon de raccordement stéréo possède deux fiches phono (aussi appelées fiches Cinch ou fiches RCA par certains fabricants). Elles sont, soit marquées d'un L pour le canal gauche, soit d'un R pour le canal droit. À défaut de ces lettres, le canal droit est en rouge et le canal gauche en blanc. Les fiches Cinch doivent être enfoncées dans les prises phono de l'amplificateur ou du récepteur. Le cordon livré séparément assure la connexion al la Fig. 4 masse ou à la terre. Veuillez le coincer sous la borne de masse de l'amplificateur.

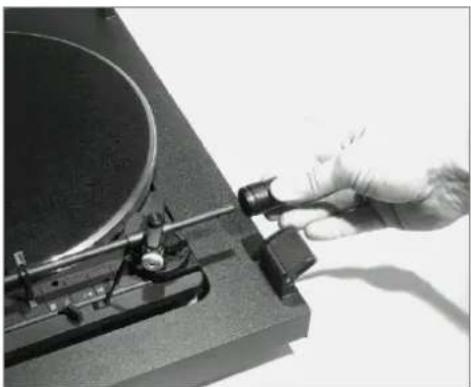

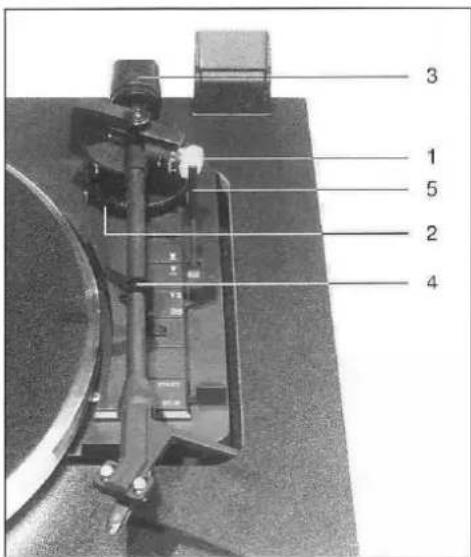

Réglages du bras de lecture et du système Amenez le bouton de réglage de la force d'appui (1) sur 0 et tournez le bouton de réglage de l'anti- skating (2) dans le sens inverse des aiguilles d'une montre jusqu'au blocage complet (Fig. 6). Vissez maintenant le contrepoids du bras (3) sur l'extrémité arrière du bras de lecture (Fig. 5). Déverrouillez le bras de lecture (4) et déplacez-le vers l'intérieur. Actionnez le levier du lève-bras en tenant le bras de lecture (Fig. 6). En tournant le contrepoids (3), vous pouvez exactement équilibrer le bras, ce dernier doit se mouvoir librement. Ramenez le bras sur le repose-bras, Maintenant, vous pouvez régler la valeur de la force d'appui (1) et de l'antiskating (2). Fig. 5 Pour le système AT 95 E intégré, il est recommandé de régler la valeur à 15 mN. Veuillez tenir compte du tableau suivant:

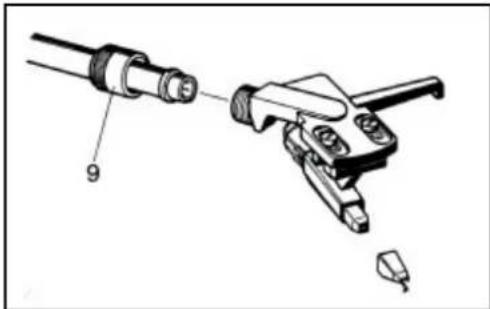

Fig. 6TD 240_F 7 Remplacement / montage de la cellule de lecture Vous pouvez installer à la place de la cellule de lecture fournie avec l'appareil une autre cellule de lecture d'un demi pouce et de 3 - 10 g. Desserrez pour cela l'écrou conique (9) qui se trouve derrière le support de système. Tirez le support vers l'avant (Fig. 7). Retirez les deux vis de blocage et enlevez avec précaution les cordons de raccordement de la cellule à l'aide d'une pincette. Vissez légèrement la nouvelle cellule et enfoncez les cordons de raccordement dans les prises, en taisant attention aux codes couleur. Fig. 7

L'exemple de branchement indiqué dans la figure 8 se rapporte au système Ortofon AT 95 E!

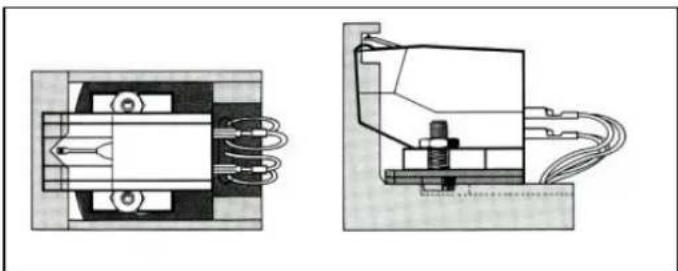

Insérez le support de système dans la glissière de montage fournie. Le montage est correct lorsque la pointe de lecture, vue d'en haut, est placée dans l'ouverture en V de la glissière, de montage. Vue de côté, la pointe doit être enfoncée dans l'orifice rectangulaire (Fig. 9). Enfichez le support de système dans la tige du bras de lecture et revissez I'écrou (9). ATTENTION! Faites attention à ne pas endommager le pointe de lecture lors de cette opération. Après avoir monté la cellule de lecture, resserrez les vis de blocage. Fig. 8

Remplacement de la pointe de lecture La pointe de lecture se détériore à l'usage C'est pourquoi il est recommandé de contrôler régu- lièrement la pointe après environ 500 heures d'utilisation. L'utilisation de pointes usées ou abîmées peut endommager vos disques. Afin de pouvoir utiliser les disques en gomme- laque (78 t/mn) de façon idéale, il faut rempla- cer la pointe par une pointe pour gomme-laque (Fig. 7). Veuillez-vous renseigner auprès de votre spécialiste.

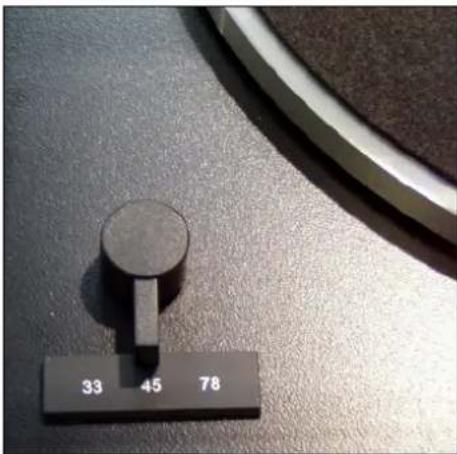

RG = Vert canal droit masse L = Blanc canal gauche LG = Bleu canal gauche masseTD 240_F 8 Sélection de vitesse Le bouton gauche vous permet de régler les vitesses 33 t/min, 45 t/min ou 78 t/min (Fig. 10).

Sélection de diamètre des disques La bouton (6) à droite du bras de lecture permet de régler la diamètre des disques (17 cm et 30 cm). Cette opération est uniquement nécessaire pour la mise en marche automatique (Fig. 11).

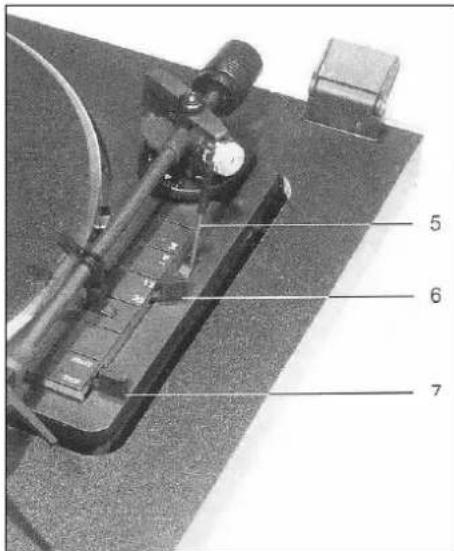

Mise en marche automatique Enlevez la protège pointe transparent, en le tirant Fig. 10 vers l'avant. La levier du lève-bras (5) doit être actionné. Placez le levier de commande en position Start afin que le bras de lecture se positionne automatique- ment sur le disque (Fig. 11). Mise en marche manuelle et utilisation du lève-bras Actionnez le levier du lève-bras (5). Enlevez le bras de lecture du repose-bras et placez- le sur la sillon d'entrée du disque. Le moteur d'entraînement se met en marche. Le bras de lecture est ralenti par la levier du lève-bras (5), ensuite il s'abaisse délicatement sur le disque. Le levier du lève-bras permet de relever le bras à n'importe quel point, même pour des arrêts de courte durée. Le plateau du tourne-disque continue de tourner (Fig. 11).

Arrêt Lorsque la bras de lecture arrive à l'extrémité du disque, il revient automatiquement sur la repose-bras, et l'appareil arrête de fonctionner. Vous pouvez aussi éteindre le tourne-disque en amenant le levier de commandement (5) dans la position Stop, ou en actionnant le levier du lève-bras et en ramenant manuellement le bras sur le repose-bras (Fig. 11). Fig.11TD 240_F 9
