Caractéristiques Techniques	Platine disque manuelle, entraînement par courroie, bras en S, cellule MM incluse.
Dimensions	Dimensions : 420 x 110 x 360 mm.
Poids	Poids : 4,5 kg.
Utilisation	Conçue pour une utilisation domestique, idéale pour les audiophiles et les collectionneurs de vinyles.
Maintenance	Nettoyage régulier de la cellule et de la courroie, vérification de l'alignement du bras.
Sécurité	Utiliser sur une surface stable, éviter l'humidité excessive.
Informations Générales	Compatible avec la plupart des amplificateurs, sortie RCA, garantie constructeur.

FOIRE AUX QUESTIONS - TD 204 THORENS

Comment installer la platine disque THORENS TD 204 ?

Pour installer la platine disque THORENS TD 204, commencez par placer la platine sur une surface stable. Branchez le câble d'alimentation et connectez les câbles audio aux sorties appropriées de votre amplificateur. Assurez-vous que le bras de lecture est bien fixé et que la cellule est correctement installée.

Comment régler la vitesse de lecture sur la THORENS TD 204 ?

La THORENS TD 204 dispose d'un bouton de sélection de vitesse. Assurez-vous que la platine est allumée, puis sélectionnez la vitesse souhaitée (33 ou 45 tours/minute) en tournant le bouton correspondant.

Que faire si le son est distordu ou faible ?

Vérifiez d'abord les connexions des câbles audio. Assurez-vous que la cellule est bien installée et que le bras de lecture est équilibré. Vous pouvez également ajuster la force d'appui de la cellule si nécessaire.

Comment changer la cellule de la platine THORENS TD 204 ?

Pour changer la cellule, retirez délicatement la cellule actuelle en dévissant les vis qui la maintiennent. Installez la nouvelle cellule en la maintenant en place avec les vis, puis vérifiez que les connexions des câbles sont bien fixées.

La platine ne démarre pas, que faire ?

Vérifiez que la platine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le bouton d'alimentation est en position 'On'. Si la platine ne démarre toujours pas, il peut être nécessaire de contacter le service client pour un diagnostic plus approfondi.

Comment entretenir ma platine disque THORENS TD 204 ?

Pour entretenir votre platine, nettoyez régulièrement la surface de la platine et le bras de lecture avec un chiffon doux. Assurez-vous de ne pas laisser de poussière s'accumuler sur la cellule et vérifiez périodiquement l'état de la courroie. Remplacez la courroie si elle montre des signes d'usure.

Est-ce que la THORENS TD 204 est compatible avec tous les amplificateurs ?

La THORENS TD 204 est compatible avec la plupart des amplificateurs, mais assurez-vous que votre amplificateur possède une entrée phono ou un préamplificateur externe pour un meilleur rendu sonore.

Comment régler l'anti-skating sur la THORENS TD 204 ?

L'anti-skating peut être réglé en tournant le bouton dédié sur le côté du bras de lecture. Réglez-le en fonction du poids de la cellule pour éviter le dérapage du bras pendant la lecture.

MODE D'EMPLOI TD 204 THORENS

Le contrepoids est utilisé pour un ajustement précis du poids du diamant sur le disque.

02. Contrôle Anti-Skating :

Permettant le réglage de l’anti- patinage du bras.

03. Levier du Bras :

Utilisez ce levier pour monter et abaisser le bras.

04. Support du bras :

Clapet de verrouillage du bras.

Support de maintien de la cellule. Plus protection du diamant fourni.

06. Commande Marche/ Arrêt :

Position “START” (marche), « STOP » (arrêt).

Positionnez le disque dessus pour une écoute.

08. Tapis Gomme / Caoutchouc :

Tapis de protection du plateau assurant confort et sécurité.

09. Sélecteur 33/45 tours

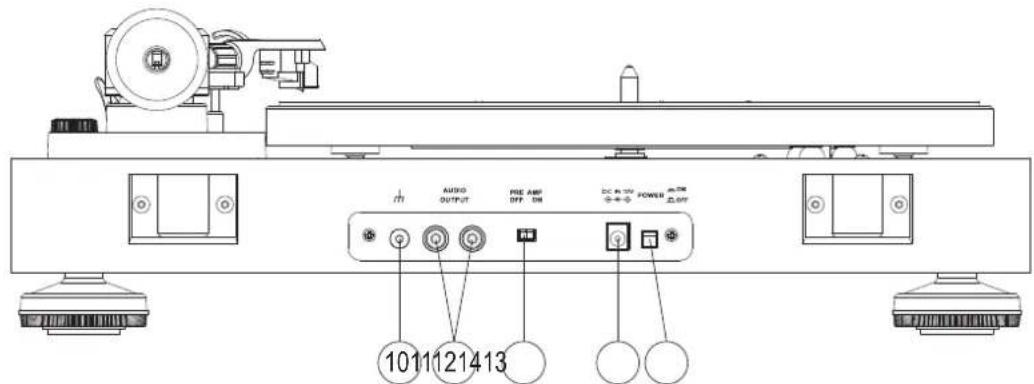

Sélectionnez 33 ou 45 tours selon le disque utilisé. COMPOSITIONS : 1. PANNEAU AVANT32PANNEAU ARRIERE :

10. Connecteur de Masse :

Bornier de fil de masse.

Entrée RCA, permettant le raccordement de la platine à une entrée phono d’un amplificateur.

12. Sélecteur Marche / Arrêt du Préampli Phono intégré :

ON : Connexion sur une entrée ligne de l’amplificateur. OFF : Connexion à une entrée phono de l’amplificateur.

13. Fiche d’alimentation :

Entrée de l’alimentation secteur externe.

14. Bouton Marche / Arrêt.

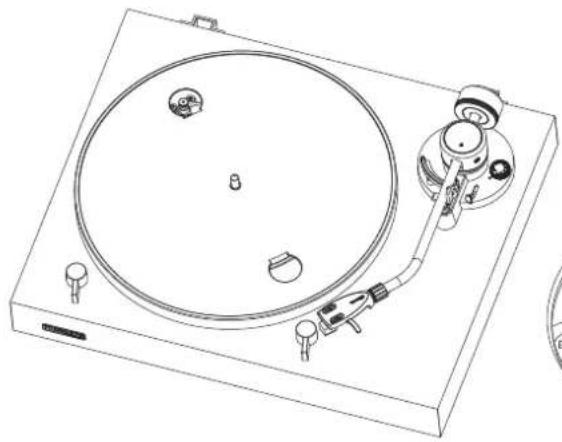

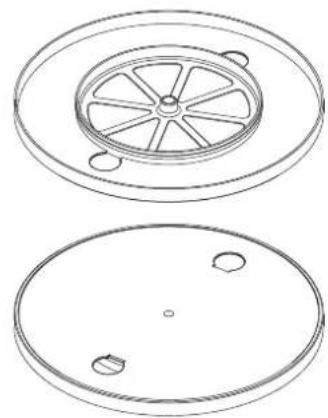

COMMENT INSTALLER UNE COURROIE D‘ENTRAÎNEMENT SUR LA PLATINE La courroie d‘entraînement se trouve déjà sous le plateau tournant. Placez le plateau sur l‘axe du plateau et utilisez votre doigt pour saisir la courroie d‘entraînement à travers l‘un des trous du plateau, près du moteur. Tirez sur la courroie de la poulie du moteur, puis faites tourner le pla- teau pour que la courroie puisse passer sur la poulie du moteur. COMMENT INSTALLER UNE COURROIE D‘ENTRAÎNEMENT SUR LA PLATINE34PREMIERE UTILISATION INSTALLATION DU CAPOT :

01. Déballez les deux charnières du capot

02. Positionnez les deux charnières sur le châssis de la platine (en respectant le sens)

03. Notez que le capot à deux encoches permettant la fixation

04. Insérez précautionneusement le capot sur les emplacements prévus à cet eet

MONTAGE ET AJUSTEMENT :

01. Positionnez le plateau aluminium dans l’axe central.

02. Passez vos doigts au travers de celui-ci pour attraper et étirer la courroie jusqu’à la poulie. Faites tourner le

plateau doucement plusieurs fois pour être sûre que la courroie est bien positionnée. Maintenant placez le tapis gomme / caoutchouc sur le dessus du plateau nervure apparente.

03. Positionnez le porte-cellule sur le bras et fixer le en tournant la bague de serrage.

04. Insérez le contrepoids sur l’arrière du bras, en le faisant tourner jusqu’à ce qu’il tienneen place.

05. Tournez le bouton antiskating à l’inverse des aiguilles d’une montre jusqu’au point « 0 ».Assurez- vous que le

curseur pointe dans votre direction.

06. Placez le levier du bras en position basse. Ouvrez le loquet du bras. Saisissez le porte-cellule et positionnez le

juste à l’extérieur du plateau de manière à ce qu’il puisse se lever et se rabaisser sur le disque. Pensez à retirer le capuchon de protection du diamant. (Soyez attentif à pas abimer le diamant ).

07. Tournez le contrepoids jusqu’à ce que le bras soit en équilibre. Si le bras bouge vers le haut : tournez le con-

trepoids dans le sens inverse des aiguilles d’une montre. Si le bras bouge vers le bas : tournez le contrepoids dans le sens des aiguilles d’une montre.

08. Repositionnez le bras sur son support et fixez le.

09. Le contrepoids a un anneau de rotation avec une graduation. Sans toucher le contrepoids, tournez juste l’anne-

au jusqu’à son alignement avec le point zéro « 0 ». 10. La graduation indique le poids du diamant en grammes. Le poids de la cellule fournie avec la platine est de 2 g35 PREMIERE UTILISATION Tournez le contrepoids cette fois dans le sens inverse des aiguilles d’une montre jusqu’à la position « 2 g » ainsi que l’antiskating à la position « 2 g » également. Si une cellule diérente est utilisée, ajustez le poids de la cellule et de l’anti-skating tel que spécifié par le constructeur. CONNECTIONS ESSENTIELLES : Alimentation secteur externe fournie avec la platine Entrée RCA à l’arrière de la platine permettant le raccordement de celle-ci à votre amplificateur. Vous pouvez également sélectionner la position « Marche » ou « Arrêt du préamplificateur intégré pour une liaison ligne ou entrée phono de votre amplificateur.

01. Placez le disque sur la platine. Si vous utilisez un 45 tours utilisez l’adaptateur fourni .

02. Choisissez la vitesse de lecture.

03. Otez la fixation du bras.

04. Positionnez la cellule verticalement sur le premier sillon de votre disque, la platine commence à tourner.

05. Abaissez le lève-bras pour placer le diamant dans le sillon du disque.

06. En fin de disque, levez le bras et repositionnez celui-ci sur son support.

07. Si vous voulez stopper en cours de lecture, veuillez positionnez le bouton sur « o », et repositionnez le sélec-

teur sur 33 ou 45 tours pour qu’il recommence la lecture à la bonne vitesse.

08. Après avoir terminé la lecture, pensez à éteindre l’alimentation par souci d’économie d’énergie.36

REMPLACEMENT DU DIAMANT :

• Fixez le bras sur son support

• Enlevez le capuchon de protection du diamant

• Abaissez le diamant le plus bas en avant pour le retirer.

• Mettre le nouveau diamant en refaisant la procédure à l’inverse.

• Remettez le capuchon de protection du diamant. CHANGEMENT DE CELLULE :

• Fixez le bras sur son support

• Retirez le diamant préalablement pour éviter tout dommage.

• Retirez les deux vis de fixations

• Déconnectez en douceur les 4 fils au dos de la cellule. INSTALLER UNE NOUVELLE CELLULE :

• Reconnectez les 4 fils (noir, blanc, jaune, rouge)

• Faire bien attention à respecter le code couleurs.

• Installez la cellule sur son support.

• Repositionnez les deux vis de fixations

• Puis le capuchon de protection du diamant. RECOMMANDATIONS IMPORTANTES : Nous vous conseillons de nettoyer vos disques avec un chion adéquat imprégné d’un produit antistatique ap- proprié de manière à obtenir un maximum de plaisir et aussi les préserver. MAINTENANCE37 Nous aimerions également attirer votre attention sur le fait d’entretenir et de changer votre diamant pour ces mêmes raisons régulièrement (environ : Toutes les 250 heures) . Dépoussiérez le diamant à chaque utilisation à l’aide d’une brosse souple trempée dans de l’alcool (brossez en douceur de l’arrière vers l’avant de la Cellule). QUAND VOUS TRANSPORTEZ VOTRE PLATINE N’OUBLIEZ PAS DE : Repositionnez le capuchon de protection sur le diamant. De retirer la courroie de dessus la poulie, en l’étirant, lui permettant ainsi d’aller s’enrouler autour du plateau d’entraînement De retirer le plateau en l’enlevant de l’axe de rotation. N’oubliez pas de verrouiller le bras sur son support. MAINTENANCE38 Section Platine Système d’entraînement Courroie J Type Moteur Moteur DC Vitesse 33 1/3 Tours , 45 Tours Variation de la rotation de vitesse +/–2% Pleurage et scintillement 0.2% Plateau Aluminum Diamètre du plateau 12“, 300mm Spécifications :39 Section du bras Tube en Aluminium Type Balance Statique, linéaire Longueur eective du bras 9“, 232,8 mm Niveau de Pression du diamant 0 to 4g Poids de Cellule acceptable 3.5 à 6.0g Réglage de l’Azimutage 17,8 mm Ajustement Anti-skating Permis Specification40 Section Cellule Type MM type (Audio-Technica AT 95 E) Construction du diamant Diamant fixe Réponse en Fréquence 20Hz à 20kHz Séparation du niveau sonore 20 dB Balance du niveau sonore 2 dB Angle de lecture vertical 20 degrés Capacitance d’impédance 47k ohms Voltage de Sortie 3.5mV (1kHz, 3.54cm/sec.) Pression du Stylus 2 g Poids de la Cellule 5,7 g Poids du Porte-Cellule 10g (Incluant vis, écrous et fil ) Specification41 Sortie analogique Câble de raccordement RCA Connecteurs (Plaqué-Or) Alimentation AC 100 to 240V, 50/60Hz Consommation d’énergie 1.5W (moins que 0.5W) Dimensions (l x H x P) 420 x 355 x 140 mm Poids Approx. 4.8 kg Specificationwww.thorens.com Thorens GmbH Lustheide 85 · 51427 Bergisch Gladbach · Deutschland www.thorens.com · [e-mail]
