Type de produit	Platine disque à entraînement par courroie
Marque	Thorens
Modèle	TD 103 A
Dimensions (L × H × P)	430 × 130 × 365 mm
Poids	Environ 5,5 kg
Alimentation	230 V / 50 Hz ou 115 V / 60 Hz (via transformateur)
Consommation électrique	1,5 W
Vitesses du plateau	33,3 tr/min, 45 tr/min, 78 tr/min
Cellule de lecture	Ortofon 2M Red (diamant interchangeable)
Bras de lecture	Bras de lecture avec contrepoids, anti-patinage et réglage de force d'appui
Longueur effective du bras	211 mm
Force d'appui recommandée	17,5 mN (1,75 g) pour la cellule Ortofon 2M Red
Rapport signal/bruit (DIN 45500)	51 dB / 63 dB
Bande passante	20 Hz – 22 kHz
Sorties audio	2 x prises RCA (Cinch) + borne de masse
Fonctions automatiques	Mise en marche automatique, arrêt automatique en fin de disque
Entretien et nettoyage	Nettoyer le diamant après chaque utilisation avec une brosse souple et de l'alcool ; remplacer le diamant toutes les 300 à 500 heures
Sécurité	Ne pas ouvrir l'appareil ; tenir l'emballage hors de portée des enfants ; respecter les consignes de mise au rebut
Pièces détachées et réparabilité	Cellule et diamant remplaçables par l'utilisateur ; contacter le revendeur pour les autres pièces ; service après-vente Thorens
Informations générales	Fabriqué en Allemagne ; garantie légale ; utiliser le transformateur Thorens adapté

FOIRE AUX QUESTIONS - TD 103 A THORENS

Comment régler la force d'appui sur la Thorens TD 103 A ?

Tournez le bouton de réglage de la force d'appui (4) sur 0, vissez le contrepoids (3) sur le bras, équilibrez le bras, puis réglez la force d'appui à 17,5 mN (1,75 g) pour la cellule Ortofon 2M Red en tournant le bouton (4) à la graduation correspondante.

Comment changer le diamant de la cellule Ortofon 2M Red ?

Fixez le bras sur son support, enlevez le capuchon de protection, abaissez le diamant vers l'avant pour le retirer. Placez le nouveau diamant en inversant la procédure. Remettez le capuchon de protection.

Comment sélectionner la vitesse de rotation du plateau ?

Utilisez le bouton gauche (8) pour choisir entre 33, 45 ou 78 tr/min. Le voyant correspondant s'allume.

Que faire si la platine ne démarre pas en mode automatique ?

Vérifiez que le levier du lève-bras (5) est actionné et que le bouton Start/Stop (10) est en position START. Assurez-vous également que le disque est bien positionné et que le sélecteur de diamètre (6) est réglé correctement.

Comment transporter la platine Thorens TD 103 A ?

Remettez le capuchon de protection sur le diamant, retirez la courroie de la poulie (étirez-la pour qu'elle s'enroule autour du plateau d'entraînement), retirez le plateau, et verrouillez le bras sur son support. Utilisez l'emballage d'origine.

À quelle fréquence faut-il nettoyer le diamant ?

Il est recommandé de dépoussiérer le diamant après chaque utilisation à l'aide d'une brosse souple trempée dans de l'alcool, en brossant doucement de l'arrière vers l'avant de la cellule.

Quelle est la durée de vie du diamant Ortofon 2M Red ?

Le diamant doit être remplacé toutes les 300 à 500 heures d'utilisation pour garantir une qualité sonore optimale et éviter l'usure des disques.

Puis-je utiliser un transformateur d'alimentation non-Thorens ?

Il est recommandé d'utiliser un transformateur d'alimentation Thorens correspondant pour connecter la platine aux tensions secteur (230V/115V). L'utilisation d'un autre transformateur pourrait endommager l'appareil.

Comment régler l'anti-patinage sur la TD 103 A ?

Après avoir réglé la force d'appui, tournez le bouton d'anti-patinage (14) sur la même valeur que la force d'appui (par exemple 1,75 pour 17,5 mN). Cela compense la force centrifuge et évite les distorsions.

Que faire en cas de bourdonnement (hum) lors de la lecture ?

Vérifiez la connexion de la borne de masse (17) : coincez le fil de masse sous la borne correspondante de l'amplificateur. Assurez-vous également que les fiches RCA sont bien enfoncées.

MODE D'EMPLOI TD 103 A THORENS

Table des matières 28

Précautions de sécurité 31

Caractéristiques techniques 32

Aperçu de l'appareil 33

Déballage et assemblage 34

Branchements

35

Réglages du bras de lecture et du système 36

merci d'accorder votre confiance à notre produit, la platine TD 103 A. Avec l'acquisition de cette pla-tine, vous disposez d'un instrument de précision pour la reproduction de disques, qui doit être mani-pulé et installé avec soin, pour qu'il puisse répondre à vos attentes. La fabrication et l'assemblage de cette platine TD 103A sont entièrement réalisés en Allemagne – ce qui est une garantie de qualité supérieure, même après de longues années d'utilisation.

Bien entendu, vous souhaiteriez écouter immédiatement de la musique. Cependant nous vous recommandons de lire attentivement ce mode d'emploi avant toute mise en service, afin de pouvoir utiliser de façon optimale cette platine et d'en profiter le plus longtemps possible. Nous nous sommes efforcés d'inclure dans cette notice les instructions indispensables et tout ce qu'il est bon de savoir pour une utilisation conforme.

Pour toute autre question, veuillez vous adresser directement à votre revendeur.

Votre équipe Thorens

GARANTIE

Les conditions de garantie légale sont applicables. Si un défaut apparaît sur votre appareil pendant la durée de validité de la garantie, veuillez en informer votre revendeur en lui précisant le type du défaut. Si le défaut constaté ne peut pas être réparé par l'envoi et le remplacement de la pièce détachée correspondante, retournez l'appareil à Thorens, après accord préalable, dans son emballage d'origine. Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement. L'expédition en retour doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé. N'expédiez jamais le tourne-disque sans avoir fixé les vis de sécurité pour le transport.

Les dommages consécutifs au non respect des instructions du mode d'emploi ou à des effets mé-caniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d'entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

Précautions de sécurité

ATTENTION!

Pour empêcher tout risque d'incendie ou de dommage électrique, n'exposez pas l'appareil à l'humidité ou la pluie.

Veuillez ne pas ouvrir l'appareil !

Gardez le matériel d'emballage, tel que les feuilles en plastique, éloignez des enfants. Danger d'étouffement.

Mise au rebut des appareils électriques par les consommateurs dans les déchets privés dans l'UE. À la fin de sa durée de vie, ne jetez pas l'appareil avec les déchets ménagers normaux.

Demandez les options pour une mise au rebut respectueuse de l'environnement auprès des autorités locales, dans les centres de recyclage, où là où vous avez acheté l'appareil.

Ce produit est conforme avec les règlements applicables de l'UE.

31 PRÉCAUTIONS DE SÉCURITÉ

Caractéristiques techniques
Entraînment à courrole Entraînment à courrole

Tensions secteur 230V/50Hz

115V/60Hz

Fréquence secteur 50/60Hz

Concommation 1,5W

Vitesses du plateau (tr/mn) 33,3, 45, 78

Tolérance de vitesses +/- 0,06 / 0,035 % DIN/WRMS

Rapport signal/bruit(DIN 45500)	51 dB
	63 dB

Signal/tension extérieure de ronflement Signal/tension perturbatrice de ronflement
Longueur efficiace du bras 211mm
Angle de coude 26°
Excédent 19,5mm
Angel tangentiel de l'erreur de piste 0,15°/cm Rad.
Cellule Ortofon 2M Red
Force d'appui 17.5mN (1,75g)
Bande passante 20Hz-22kHz
Facteur de transmission 5,5mV / 1000Hz, 5cm/sec.
Capacité de lecture 70um
Poids de cellule 7,2g
Dimensions (LxHxP) 430 x 365 x 130 mm

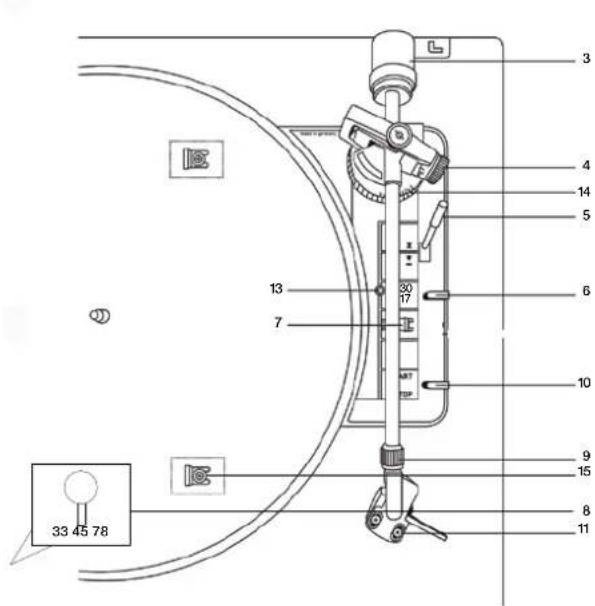

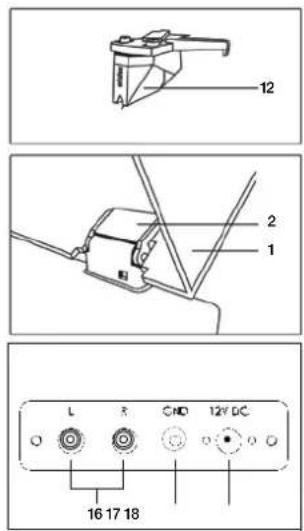

Aperçu de l'appareil

7: Support et verrouillage du bras de lecture
8: Réglage de la vitesse
9: Ecrou de fixation de la tête de lecture
10: Start/Stop
11: Vis de fixation de la tête de lecture
12: Cellule de lecture
13: Réglage du point de descente du bras de lecture
14: Réglage anti-patinage
15: Dispositif de sécurité pour le transport
16: Sortie audio
17: borne de mise à la terre
18: Douille de branchement secteur 12 V DC

1: Capot de protection
2: Charnière
3: Contrepoids du bras de lecture
4: Réglage de la force d'appui du bras de lecture
5: Levier lève-bras
6: Sélection de diamètre des disques

33 APERÇU DE L'APPAREIL

Déballage et assemblage

Retirez l'appareil ainsi que toutes les pièces accessoires du carton d'emballage.

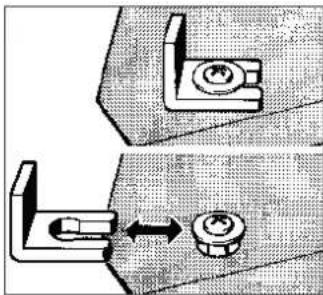

Enlevez les deux butées de transport (15) en les poussant latéralement. Elles se trouvent à l'avant gauche et à l'arrière droit sous le plateau du tourne-disque.

Posez maintenant le plateau sur la plaque support du moteur et poussez les deux ressorts d'arrêt vers l'arrière jusqu'à ce qu'ils s'encliquettent dans l'orifice de l'axe du plateau. Enfoncez les deux charnières (2) dans les ouvertures prévues à cet effet.

Placez le couvercle (1) parallèlement aux charnières (angle d'ouverture env. 60°) jusqu'à ce qu'il soit bloqué dans celles-ci. Ainsi, le couvercle peut être enlevé à tout moment.

L'utilisation d'un transformateur d'alimentation THORENS correspondant vous permet de connecter le tourne-disque à toutes les tensions alternatives existantes. La fiche basse tension du câble transformateur d'alimentation doit être enfoncée dans la prise (18) à l'arrière de l'appareil.

Le cordon de raccordement stéréo possède deux fiches phono (aussi appelées fiches Cinch ou fiches RCA par certains fabricants). Elles sont, soit marquées d'un L pour le canal gauche, soit d'un R pour le canal droit. À défaut de ces lettres, le canal droit est en rouge et le canal gauche en blanc. Les fiches Cinch doivent être enfoncées dans les prises phono de l'amplificateur ou du récepteur (16). Le cordon livré séparément assure la connexion al la masse ou à la terre (17). Veuillez le coincer sous la borne de masse de l'amplificateur.

Réglages du bras de lecture et du système

Amenez le bouton de réglage de la force d'appui (4) sur 0 et tournez le bouton de réglage de l'anti-skating (14) dans le sens inverse des aiguilles d'une montre jusqu'au blocage complet.

Vissez maintenant le contrepoids du bras (3) sur l'extrémité arrière du bras de lecture.

Déverrouillez le bras de lecture (7) et déplacez-le vers l'intérieur. Actionnez le levier du lève-bras en tenant le bras de lecture. En tournant le contrepoids (3), vous pouvez exactement équilibrer le bras, ce dernier doit se mouvoir librement.

Ramenez le bras sur le repose-bras, Maintenant, vous pouvez régler la valeur de la force d'appui (4) et de l'antiskating (14). Pour le système Ortofon 2M Red intégré, il est recommandé de régler la valeur à 17,5 mN.

Veuillez tenir compte du tableau suivant:

Force d'appui 4 Anti-patinage 14

1 = 10 mN 1

1,25 = 12,5 mN 1.25

1,5 = 15 m 1.5

2M Red -> 1,75 = 17,5 mN 1.75

2 = 20 mN 2

2,5 = 25 mN 2.5

3 = 30 mN 3

REMPLACEMENT DU DIAMANT :

• Fixez le bras sur son support
- Enlevez le capuchon de protection du diamant
- Abaissez le diamant le plus bas en avant pour le retirer.
- Mettre le nouveau diamant en refaisant la procédure à l'inverse.
- Remettez le capuchon de protection du diamant.

CHANGEMENT DE CELLULE :

• Fixez le bras sur son support
- Retirez le diamant préalablement pour éviter tout dommage.
• Retirez les deux vis de fixations
- Déconnectez en douceur les 4 fils au dos de la cellule.

INSTALLER UNE NOUVELLE CELLULE :

• Reconnectez les 4 fils (noir, blanc, jaune, rouge)
• Faire bien attention à respecter le code couleurs.
• Installez la cellule sur son support.
• Repositionnez les deux vis de fixations
• Remettez le diamant
• Puis le capuchon de protection du diamant.

37 RÉGLAGES DU BRAS DE LECTURE ET DU SYSTÈME

RECOMMANDATIONS IMPORTANTES :

Nous vous conseillons de nettoyer vos disques avec un chi on adéquat imprégné d'un produit antistatique approprié de manière à obtenir un maximum de plaisir et aussi les préserver.

Nous aimerions également attirer votre attention sur le fait d'entretenir et de changer votre diamant pour ces mêmes raisons régulièrement (environ : Toutes les 300 - 500 heures) .

Dépoussiérez le diamant à chaque utilisation à l'aide d'une brosse souple trempée dans de l'alcool (brossez en douceur de l'arrière vers l'avant de la Cellule).

QUAND VOUS TRANSPORTEZ VOTRE PLATINE N'OUBLIEZ PAS DE :

Repositionnez le capuchon de protection sur le diamant. De retirer la courroie de dessus la poulie, en l'étirant, lui permettant ainsi d'aller s'enrouler autour du plateau d'entraînement. De retirer le plateau en l'enlevant de l'axe de rotation. N'oubliez pas de verrouiller le bras sur son support.

Sélection de vitesse

Le bouton gauche vous permet de régler (8) les vitesses 33 t/mn, 45 t/mn ou 78 t/mn.

Sélection de diamètre des disques

Le bouton (6) à droite du bras de lecture permet de régler le diamètre des disques (17 cm et 30 cm).

Cette opération est uniquement nécessaire pour la mise en marche automatique.

Mise en marche automatique

Enlevez le protège pointe transparent, en le tirant vers l'avant. Le levier du lève-bras (5) doit être actionné. Placez le levier de commande en position START (10) afin que le bras de lecture se positionne automatiquement sur le disque.

Mise en marche manuelle et utilisation du lève-bras

Actionner le levier du lève-bras (5).

Enlevez le bras de lecture du repose-bras et placez-le sur le sillon d'entrée du disque. Le moteur d'entraînement se met en marche. Le bras de lecture est ralenti par le levier du lève-bras (5), ensuite il s'abaisse délicatement sur le disque.

Le levier du lève-bras permet de relever le bras à n'importe quel point, même pour des arrêts de courte durée. Le plateau du tourne-disque continue de tourner.

Arrêt

Lorsque le bras de lecture arrive à l'extrémité du disque, il revient automatiquement sur le repose-bras, et l'appareil arrête de fonctionner. Vous pouvez aussi éteindre le tourne-disque en amenant le levier de commandement (5) dans la position STOP (10), ou en actionnant le levier du lève-bras et en ramenant manuellement le bras sur le repose-bras.

39 RÉGLAGES DU BRAS DE LECTURE ET DU SYSTÈME
