TD 103 A - Plattenspieler THORENS - Kostenlose Bedienungsanleitung

Produkttyp	Riemenantriebs-Plattenspieler
Marke	Thorens
Modell	TD 103 A
Abmessungen (B × H × T)	430 × 130 × 365 mm
Gewicht	Ca. 5,5 kg
Stromversorgung	230 V / 50 Hz oder 115 V / 60 Hz (über Transformator)
Stromverbrauch	1,5 W
Plattenteller-Geschwindigkeiten	33,3 U/min, 45 U/min, 78 U/min
Tonabnehmer-System	Ortofon 2M Red (austauschbare Diamantnadel)
Tonarm	Tonarm mit Gegengewicht, Antiskating und Auflagekraft-Einstellung
Effektive Tonarmlänge	211 mm
Empfohlene Auflagekraft	17,5 mN (1,75 g) für Ortofon 2M Red
Signal-Rausch-Verhältnis (DIN 45500)	51 dB / 63 dB
Bandbreite	20 Hz – 22 kHz
Audioausgänge	2 × RCA (Cinch) + Masseklemme
Automatikfunktionen	Automatischer Start, automatischer Stopp am Ende der Schallplatte
Pflege und Reinigung	Diamantnadel nach jedem Gebrauch mit einer weichen Bürste und Alkohol reinigen; Diamantnadel alle 300 bis 500 Stunden ersetzen
Sicherheit	Gerät nicht öffnen; Verpackung von Kindern fernhalten; Entsorgungshinweise beachten
Ersatzteile und Reparierbarkeit	Tonabnehmer und Diamantnadel vom Benutzer austauschbar; für andere Teile Händler kontaktieren; Thorens Kundendienst
Allgemeine Informationen	Hergestellt in Deutschland; gesetzliche Garantie; geeigneten Thorens Transformator verwenden

Häufig gestellte Fragen - TD 103 A THORENS

Wie stelle ich die Auflagekraft bei der Thorens TD 103 A ein?

Drehen Sie den Einstellknopf für die Auflagekraft (4) auf 0, schrauben Sie das Gegengewicht (3) auf den Tonarm, balancieren Sie den Tonarm aus, stellen Sie dann die Auflagekraft auf 17,5 mN (1,75 g) für die Ortofon 2M Red ein, indem Sie den Knopf (4) auf die entsprechende Skala drehen.

Wie wechsle ich die Diamantnadel der Ortofon 2M Red?

Fixieren Sie den Tonarm in seiner Halterung, entfernen Sie die Schutzkappe, klappen Sie die Nadel nach vorne, um sie zu entnehmen. Legen Sie die neue Nadel ein, indem Sie den Vorgang umkehren. Setzen Sie die Schutzkappe wieder auf.

Wie wähle ich die Plattenteller-Drehzahl?

Verwenden Sie den linken Knopf (8), um zwischen 33, 45 oder 78 U/min zu wählen. Die entsprechende Leuchte leuchtet auf.

Was tun, wenn der Plattenspieler im Automatikmodus nicht startet?

Überprüfen Sie, ob der Hebel des Tonarmlifters (5) betätigt ist und die Start/Stopp-Taste (10) auf START steht. Stellen Sie außerdem sicher, dass die Schallplatte richtig positioniert ist und der Durchmesserwähler (6) korrekt eingestellt ist.

Wie transportiere ich den Thorens TD 103 A?

Setzen Sie die Schutzkappe auf die Nadel, entfernen Sie den Riemen von der Riemenscheibe (dehnen Sie ihn, damit er um den Antriebsteller gewickelt wird), nehmen Sie den Plattenteller ab, und arretieren Sie den Tonarm in seiner Halterung. Verwenden Sie die Originalverpackung.

Wie oft muss die Diamantnadel gereinigt werden?

Es wird empfohlen, die Nadel nach jedem Gebrauch mit einer weichen, in Alkohol getauchten Bürste zu entstauben, indem Sie sanft von hinten nach vorne über die Nadel bürsten.

Wie lange hält die Diamantnadel der Ortofon 2M Red?

Die Nadel sollte alle 300 bis 500 Betriebsstunden ersetzt werden, um eine optimale Klangqualität zu gewährleisten und den Verschleiß der Schallplatten zu vermeiden.

Kann ich ein Netzteil verwenden, das nicht von Thorens ist?

Es wird empfohlen, ein passendes Thorens-Netzteil zu verwenden, um den Plattenspieler an die Netzspannung (230V/115V) anzuschließen. Die Verwendung eines anderen Netzteils könnte das Gerät beschädigen.

Wie stelle ich das Antiskating bei der TD 103 A ein?

Stellen Sie nach dem Einstellen der Auflagekraft den Antiskating-Knopf (14) auf denselben Wert wie die Auflagekraft (z. B. 1,75 für 17,5 mN). Dies gleicht die Zentrifugalkraft aus und vermeidet Verzerrungen.

Was tun bei Brummen (Hum) während der Wiedergabe?

Überprüfen Sie die Verbindung der Masseklemme (17): Klemmen Sie das Massekabel unter die entsprechende Klemme des Verstärkers. Stellen Sie außerdem sicher, dass die RCA-Stecker richtig eingesteckt sind.

BEDIENUNGSANLEITUNG TD 103 A THORENS

Lustheide 85 · 51427 Bergisch Gladbach · Deutschland

www.thorens.com · [e-mail]

THORENS®

www.thorens.com

[Non-Text]

Inhalt Seite

Inhalt 2

Sehr geehrter Thorens-Kunde 3

Garantie 4

Sicherheitshinweise 5

Technische Daten 6

Geräteübersicht 7

Auspacken und Montage 8

Tonarm und Systemeinstellungen 10

Grundlegende Bedienung 13

Sehr geehrter Thorens-Kunde,

herzlichen Dank für Ihr Vertrauen in unser Produkt, den Plattenspieler TD 103 A.

Mit dem Kauf dieses Plattenspielers haben Sie ein Präzisionsinstrument zur Wiedergabe von Schallplatten erworben, das, um seiner Aufgabe gerecht zu werden, mit Sorgfalt behandelt und aufgestellt werden muss. Die Fertigung dieses Laufwerks und die Montage erfolgen komplett in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren.

Verständlicherweise wollen Sie möglichst sofort mit dem Musikhören loslegen. Wir bitten Sie jedoch: Lesen Sie bitte diese Anleitung vor dem ersten Gebrauch aufmerksam durch, damit Sie das Laufwerk optimal nutzen können und lange daran Freude haben. Wir haben uns bemüht, alles Notwendige und Wissenswerte in dieser Anleitung unterzubringen.

Sollten Sie noch Fragen haben, die hier nicht beantwortet werden, so wenden Sie sich direkt an Ihren Händler.

Ihr Thorens-Team

3 SEHR GEEHRTER THORENS-KUNDE

Garantie

Es gelten die gesetzlichen Garantiebestimmungen. Tritt innerhalb der Garantiezeit ein Mangel an Ihrem Gerät auf, so benachrichtigen Sie Ihren Händler unter Angabe der Art der Störung. Falls der Fehler nicht vor Ort durch Zusenden eines entsprechenden Ersatzteiles bei einfachen Fehlern behoben werden kann, senden Sie das Gerät bitte nach Rücksprache in der Originalverpackung an Thorens ein. Sollte keine Originalverpackung mehr vorhanden sein, können Sie diese von Thorens gegen Gebühr erhalten. Die Einsendung hat frei Haus zu erfolgen. Unfrei eingesandte Waren werden nicht angenommen. Der Rückversand erfolgt frei Haus. Verschicken Sie den TD 103A niemals ohne die Transportsicherungsschrauben. Schäden, die durch Nichtbeachtung der Bedienungsanleitung oder durch äußere mechanische Einwirkungen erfolgen, sowie Transportschäden sind durch die Garantie nicht abgedeckt. Die Garantie erstreckt sich nur auf das Laufwerk und den Motor inklusive Netzteil. Tonarme und Tonabnehmer haben die vom jeweiligen Hersteller gewährte Garantie.

Für weitere Fragen steht Ihnen unser Service jederzeit gerne zur Verfügung.

Sicherheitshinweise

ACHTUNG!

Um Brandgefahr oder elektrischen Schäden vorzubeugen, darf das Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden.

Bitte öffnen Sie das Gerät nicht!

Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.

Entsorgung von Elektrogeräten durch Verbraucher in privaten Haushalten innerhalb der EU.

Das Gerät am Ende seiner Lebenszeit nicht im normalen Hausmüll entsorgen. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung bei den örtlichen Behörden, bei Wertstoffhöfen, oder dort, wo Sie das Gerät erworben haben.

Dieses Produkt entspricht den geltenden EU-Vorschriften.

Technische Daten

Antrieb Riemenantrieb
Netzspannung 230V/50Hz	115V/60Hz
Netzfrequenz 50/60Hz
Leistungsaufnahme 1,5W
Plattenteller-Drehzahlen (U/min) 33,3, 45, 78
Gleichlaufschwankungen +/- 0,06 / 0,035 % DIN/WRMS
Störspannungsabstand(DIN 45500)	51 dB63 dB
Rumpel-FremdspannungsabstandRumpel-Geräuschspannungsabstand
Effektive Tonarmlänge 211mm
Kröpfungswinkel 26°
Überhang 19,5mm
Tangentialer Spurfehlwinkel 0,15°/cm Rad.
Tonabnehmer Ortofon 2M Red
Empfohlene Auflagekraft 17.5mN (1,75g)
Übertragungsbereich 20Hz-22kHz
Übertragungsfaktor	5,5mV / 1000Hz, 5cm/sec.
Abtastfähigkeit	70um
Tonabnehmergewicht	7,2g
Abmessungen (BxHxT)	430 x 365 x 130 mm

Geräteübersicht

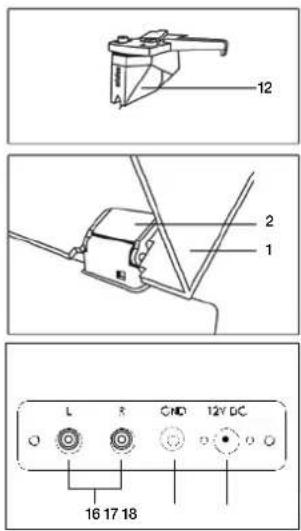

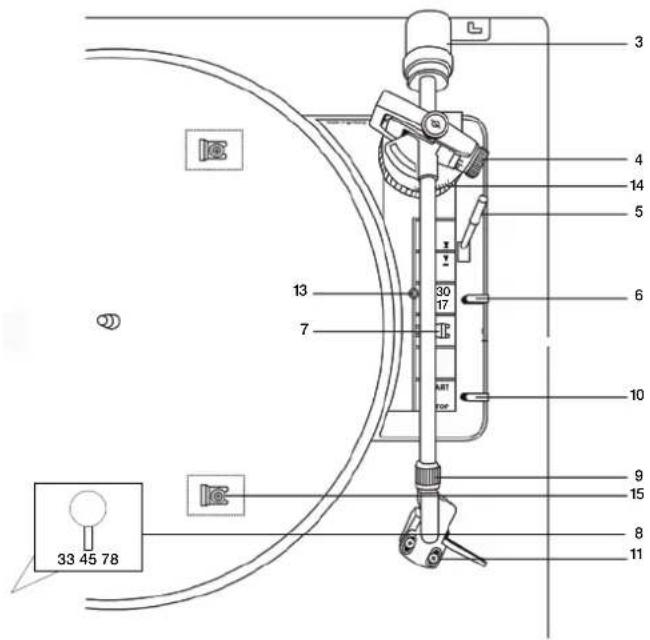

1: Staubschutzhaube
2: Scharnier
3: Gegengewicht
4: Auflagekraft
5: Lifthebel
6: Größe wählen
(Single oder LP)
7: Tonarmstütze
8: Drehzahlauswahl
9: Kontermutter Headshell
10: Start/Stop Schalter
11: Schrauben Tonabnehmer
12: Tonabnehmer
13: Justage Aufsetzpunkt
14: Antiskating
15: Transportsicherung
16: Audioausgang
17: Masseanschluss
18: Netzanschluss

Auspacken und Montage

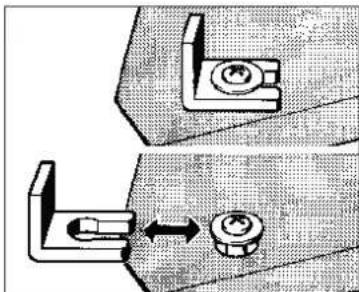

Entnehmen Sie das Gerät und alle Zubehörteile der Verpackung. Entfernen Sie durch seitlichen Druck die beiden Transportsicherungen (15). Sie befinden sich vorne links und hinten rechts unter dem Plattenteller.

Legen Sie nun den Plattenteller auf den Antriebsteller und drücken die beiden Sicherungsfedern soweit nach unten, bis sie in die Rille der Plattentellerachse einrasten.

Stecken Sie die beiden Scharniere (2) in die dafür vorgesehenen Aussparungen.

Schieben Sie die Abdeckhaube (1) parallel zu der Stellung der Scharniere (Öffnungswinkel ca. 60°) bis zum Anschlag in diese ein. In dieser Stellung lässt sich die Haube auch jederzeit wieder abnehmen.

Durch die Auswahl eines entsprechenden THORENS-Netztransformators kann der Plattenspieler an allen vorkommenden Netzwechselspannungen betrieben werden. Der Niederspannungsstecker am Kabel des Steckernetztransformators wird in die Buchse (18) an der Geräterückseite gesteckt.

Das Stereo-Verbindungskabel besitzt zwei Phonostecker (von manchen Herstellern auch Cinch-Stecker oder RCA-Stecker genannt). Sie sind entweder mit L für den linken Kanal und R für den rechten Kanal bezeichnet. Fehlen diese Buchstaben, so ist der rechte Kanal mit rot und der linke Kanal mit weiß gekennzeichnet. Die Cinch-Stecker werden in die Phono-Buchsen am Verstärker oder Receiver gesteckt (16). Die getrennt geführte Litze stellt die Erd- oder Masseverbindung her (17). Sie wird am Massepunkt des Verstärkers befestigt.

9 AUSPACKEN UND MONTAGE

Tonarm und Systemeinstellungen

Stellen Sie den Regler für die Auflagekraft (4) auf 0 und drehen Sie die Antiskating-

Einrichtung (14) entgegen dem Uhrzeigersinn bis an den Anschlag.

Nun drehen Sie das Tonarm-Gegengewicht (3) auf das hintere Tonarmrohr.

Entriegeln Sie den Tonarm (7) und schwenken ihn nach innen. Bringen Sie den Lifthebel (5) in Stellung ▼, dabei den Tonarm festhalten. Durch Verdrehen des Gegengewichts (3) kann der Tonarm exakt ausbalanciert werden; er muss frei schweben. Legen Sie den Arm zurück in die Tonarmstütze. Nun können Sie die Auflagekraft (4) und die Antiskatingkraft (14) einstellen. Bei dem eingebauten Tonabnehmer Ortofon 2M Red werden 17,5 mN eingestellt.

Beachten sie die nachstehende Tabelle:

AuflagekraftAuflagekraft-Einstellung 4	Antiskating-Einstellung 14
1 = 10 mN 1
1,25 = 12,5 mN 1.25
1,5 = 15 m 1.5
2M Red -> 1,75 = 17,5 mN 1.75
2 = 20 mN 2
2,5 = 25 mN 2.5
3 = 30 mN 3

ERSETZEN DER ABTASTNADEL

• Verriegeln Sie den Tonarm in der Stütze.
• Entfernen Sie den Nadelschutz.
• Umfassen Sie den Nadeleinschub und ziehen ihn vorsichtig nach vorne.
• Setzen Sie einen neuen Nadeleinschub in umgekehrter Reihenfolge ein.
• Setzen Sie den Nadelschutz wieder auf.

ENTFERNEN DES TONABNEHMERS

• Evtl. sind die folgenden Schritte einfacher durchzuführen, wenn vorher das Headshell vom Tonarm abgenommen wird.
• Verriegeln Sie den Tonarm in der Stütze.
• Entfernen Sie die Abtastnadel wie oben beschrieben – oder stellen Sie sicher, dass der Nadelschutz aufgesetzt ist.
• Lösen Sie die beiden Schrauben, die den Tonabnehmer mit dem Headshell verbinden.
• Lösen Sie die vier Kabel an den Pins an der hinteren Seite des Tonabnehmers.
• Falls Sie das Headshell abgenommen haben, setzen Sie sie wieder ein.

11 TONARM UND SYSTEMEINSTELLUNGEN

EINBAU EINES NEUEN TONABNEHMERS

• Evtl. sind die folgenden Schritte einfacher durchzuführen, wenn vorher das Headshell vom Tonarm abgenommen wird.
• Verbinden Sie die vier Kabel des Headshells mit den Pins an der Rückseite des Tonabnehmers. Berücksichtigen Sie die korrekte Zuordnung der farbigen Kabel zu den passenden Pins.
• Entfernen Sie den Nadeleinschub des neuen Tonabnehmers
• Verschrauben Sie den neuen Tonabnehmer am Headshell mit zwei passenden Schrauben.
• Setzen Sie den Nadeleinschub wieder ein.
  • Schieben Sie den Nadelschutz auf.
• Falls Sie das Headshell vom Arm abgenommen haben, setzen Sie es wieder ein.
• Um den neuen Tonabnehmer zu justieren, folgen Sie der dazu beiliegenden Anleitung. Es empfiehlt sich dazu, die Schrauben am Headshell zunächst noch nicht fest anzuziehen.

WICHTIGER HINWEIS

Wir empfehlen eine regelmäßige Reinigung Ihrer Schallplatten mittels Bürste, die wir als separates Produkt anbieten. Ebenfalls sollte die Nadel für die Abtastung sauber sein, passende Produkte zur Reinigung bieten wir ebenfalls an.

Um Ihre wertvollen Schallplatten lange im bestmöglichen Zustand zu erhalten, sollte die Abtastnadel regelmäßig (alle 300-500 Stunden) gewechselt werden.

TRANSPORT DES PLATTENSPIELERS

Setzen Sie den Nadelschutz auf den Tonabnehmer, verriegeln den Arm in der Stütze, lösen den Antriebsriemen von der Antriebsrolle und entfernen danach den Plattenteller mit dem Riemen von der Tellerachse.

Grundlegende Bedienung

DREHZAHLWAHL

Mit dem linken Schaltknopf (8) lassen sich die Geschwindigkeiten 33, 45 und 78 einstellen.

PLATTENDURCHMESSERWAHL

Mit dem Schalter (6) rechts neben dem Tonarm kann der Plattendurchmesser auf 17 cm (Single) und 30 cm (LP) eingestellt werden. Dies ist nur bei automatischem Start notwendig.

AUTOMATISCHER START

Ziehen Sie den durchsichtigen Nadelschutz nach vorne ab. Der Lifthebel (5) muss sich in Stellung ▼ befinden. Schieben Sie den Schalthebel (10) auf Start und der Tonarm setzt automatisch auf der Schallplatte auf.

MANUELLER START

Bringen Sie den Lifthebel (5) in Stellung ▼. Nehmen Sie den Tonarm von der Tonarmstütze und schwenken ihn über die Einlaufrille der Schallplatte. Der Motor läuft jetzt an. Der Tonarm wird nun mit dem Lifthebel (5) bedämpft und Platten schonend abgesenkt. Mit dem Lifthebel kann der Tonarm an jeder beliebigen Stelle, auch zur kurzzeitigen Spielunterbrechung, abgehoben werden. Der Plattenteller dreht sich weiter.

STOP

Am Ende der Schallplatte wird der Tonarm automatisch zur Tonarmstütze zurückgeführt und das Gerät abgeschaltet. Sie können den Plattenspieler auch abschalten, indem Sie den Schalthebel (10) auf Stop schalten, oder den Lifthebel (5) in Stellung ▼ bringen und den Tonarm von Hand auf die Tonarmstütze zurückführen.

13 GRUNDLEGENDE BEDIENUNG
