BEDIENUNGSANLEITUNG TD 350 THORENS

Bedienungsanleitung Instructions for use

Deutsches Inhaltsverzeichnis:

Aufbau/Anschließen 4

Tonabnehmer und Tonarm 6

Allgemeine Hinweise 8

Garantie 10

Technische Daten 11

Bitte prüfen Sie den Inhalt Ihrer Verpackung! Packungsinhalt:

1 x Thorens-Plattenspieler TD 350
1 x Netzkabel
1 x Netzteil
1 x Cinch-Kabel
1 x Plattenteller
1 x Filzmatte
1 x Tonarmgewicht

1 x Riemen
1 x Single-Adapter
1 x Plexiglashaube
1 x Tonarmwaage
1 x Libelle
1 x Inbus-Schlüssel

Konformitätserklärung

Wir bestätigen, dass das Gerät, zu dem diese Bedienungsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des CE-Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

Sehr geehrter Thorens-Kunde,

herzlichen Dank für Ihr Vertrauen in unser Produkt, den Plattenspieler TD 350. Mit dem Kauf dieses Plattenspielers haben Sie ein Präzisionsinstrument zur Wiedergabe von Schallplatten erworben, das, um seiner Aufgabe gerecht zu werden, mit Sorgfalt behandelt und aufgestellt werden muss. Die Fertigung dieses Laufwerks und die Montage erfolgen komplett in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren. Verständlicherweise wollen Sie möglichst sofort mit dem Musikhören loslegen. Wir bitten Sie jedoch: Lesen Sie bitte diese Anleitung vor dem ersten Gebrauch aufmerksam durch, damit Sie das Laufwerk optimal nutzen können und lange daran Freude haben. Wir haben uns bemüht, alles Notwendige und Wissenswerte in dieser Anleitung unterzubringen. Sollten Sie noch Fragen haben, die hier nicht beantwortet werden, so wenden Sie sich direkt an Ihren Händler.

Ihr Thorens-Team

1. Allgemeines

Der TD 350 ist ein Subchassis-Plattenspieler neuester Thorens-Generation. Er vereint die Vorzüge von Subchassis-spielern mit den Vorteilen von Masselaufwerken und dem Außenläuferprinzip. Die eingebaute elektronische Steuer- und Regelungseinheit entkoppelt den Motor völlig von unvermeidlichen Netzschwankungen. Das Alles führt zu unglaublich guten Rumpel- und Gleichlaufwerten, die von Geräten früherer Bauart bei weitem nicht erreicht wurden. Zur vollständigen Ausschöpfung der Klangqualität ist jetzt eine präzise und stabile Aufstellung unerlässlich.

2. Aufstellen/Anschließen des TD 350

Der TD 350 wurde zur ausschließlichen Verwendung in geschlossenen Räumen konstruiert. Bitte verwenden Sie ihn deshalb nur in Wohnräumen, wo er keiner erhöhten Feuchtigkeit ausgesetzt ist. Das externe Netzteil wird mit 230-V-Netzspannung betrieben und sollte nicht geöffnet werden! Zur Vermeidung von Transportschäden wird der Plattenspieler sorgfältig verpackt und teilweise zerlegt geliefert. Setzen Sie ihn nun wie folgt zusammen:

Stellen Sie die Zarge des TD 350 auf eine waagrechte Unterlage möglichst nahe bei Ihrem Verstärker. Prüfen Sie den waagrechten Stand mit der beigelegten Libelle. Notfalls richten Sie Ihre Unterlage entsprechend waagrecht aus.

Entfernen Sie nun die ab Werk eingetrehten Transportsicherungsschrauben, so dass das Subchassis frei schwingen kann. Bewahren Sie diese sorgfältig auf. Bitte transportieren Sie Ihren TD 350 immer nur mit eingetrehten Transportsicherungsschrauben.

Setzen Sie nun den Plattenteller vorsichtig in das Lager ein. Wenden Sie niemals Gewalt an, sondern lassen Sie den Teller

einfach langsam ins Lager gleiten. Durch die gehärtete Achse könnten Sie sonst die Lagerbuchse zerstören. Wenn der Teller sitzt, drehen Sie ihn an und prüfen die Leichtgängigkeit des Lagers. Nehmen Sie jetzt den Riemen

aus der Verpackung und legen ihn um Teller und das links hinten platzierte Motorpully. Achten Sie auf korrekten Sitz des Riemens (Abbildung 1). Legen Sie die Filzmatte auf den Teller. Die Filzmatte ist weich, aber rutschhemmend und bewahrt Ihre Schallplatten vor Abnützung während des Abspielvorgangs. Bei Verwendung eines extrem schweren Plattenbeschwerers kann es nötig werden, die Federn des Subchassis nachzujustieren. Sollte das der Fall sein, nehmen Sie den Plattenteller wieder ab, entfernen Sie die drei Federabdeckkappen und stellen Sie die Federn durch

Drehen der Madenschrauben etwas härter ein. Setzen Sie nun wieder erneut den Plattenteller ein, legen den Plattenbeschwerer auf und prüfen Sie, ob das Subchassis waagrecht steht und frei schwingen kann.

Entnehmen Sie als nächstes das Netzteil (s. Abbildung 2) und das zugehörige Netzkabel (s. Abbildung 3) und stekken Sie das Steuerkabel vom Netzteil in die Spannungsversorgungsbuchse auf der Rückseite des TD 350 (s. Abbildung 4). Verbinden Sie das Netzteil mit einer Netzsteck-

Abbildung 2 Abbildung 3

dose (230 V). Prüfen Sie nun die korrekte Funktion des Motors, indem Sie den Geschwindigkeitseinstellhebel (siehe Abbildung 5) auf 33 ^1/3 stellen und dann auf 45 Umdrehungen pro Minute. Der TD 350 besitzt eine intelligente Steuerung, die die Anlaufgeschwindigkeit in den ersten zwei Sekunden nach Einschalten halbiert und somit das doppelte Drehmoment auf den Teller überträgt.

100% 400V

Abbildung 5

Abbildung 6 Abbildung 4

Dadurch erreicht der TD 350 schneller seine Solldrehzahl und läuft auch bei 45 Umdrehungen pro Minute sicher an. Schalten Sie den Motor wieder aus (Geschwindigkeitseinstellhebel auf Mittelstellung „OFF“) und stecken Sie das beiliegende oder ein von Ihnen ausgewähltes Cinchkabel in die Signalausgangsbuchsen auf der Rückseite des TD 350 (siehe Abbildung 6). Achtung: Alle Schallplatten sind gemäß der RIAA-Vorschrift verzerrt aufgenommen und benötigen immer einen speziellen Phonoeingang am Verstärker, der die RIAA-Entzerrung und die entsprechende Verstärkung der Plattenspielersignale vornimmt. Das Verbinden des TD 350 mit einem Hochpegeleingang am Verstärker hat eine leise, verzerrte Wiedergabe zur Folge.

Sollte Ihr Verstärker keinen Phonoeingang oder einen minderer Qualität besitzen, empfehlen wir Ihnen unseren Phonovorverstärker Thorens TEP 302, den Sie durch DIL-Schalter auf jedes beliebige Tonabnehmersystem einstellen können.

Als letztes nehmen Sie die Abdeckhaube und drücken Sie sie vorsichtig in die Haubenaufnahmen. Prüfen Sie die Schwenkbarkeit der Haube.

3. Montage des Tonabnehmers

Montieren Sie den Tonabnehmer in die dafür vorgesehenen Bohrungen des Tonabnehmerkopfs. Belassen Sie den Nadelschutz bei dieser Grundmontage, wenn möglich, noch auf dem Tonabnehmer, um Beschädigungen an der Abtastnadel zu vermeiden.

Sie können jeden Tonabnehmer mit Halbzollbefestigung montieren. Verbinden Sie den Tonabnehmer mit der Tonarm-Innenverkabelung wie folgt:

rot Signal rechter Kanal (R) grün Masse rechter Kanal (RG) weiß Signal linker Kanal (L) blau Masse linker Kanal (LG)

Ziehen Sie die Montageschrauben zunächst nur lose an. Die Feinjustage des Tonabnehmers erfolgt nach Einstellen des Kröpfungswinkels und Überhangs (Kapitel 6).

Achtung: Bei Grado Tonabnehmern sollte bei Verwendung der mitgelieferten Schrauben die Schraube von unten durch den Tonabnehmer geführt werden und die Mutter oben auf das Headshell geschraubt werden. Dies sieht zwar nicht so elegant aus erspart aber die langwierige „Fummelei“ mit den Muttern am Systemkörper. Diese sind etwas zu groß und daher nur schwer zu verwenden.

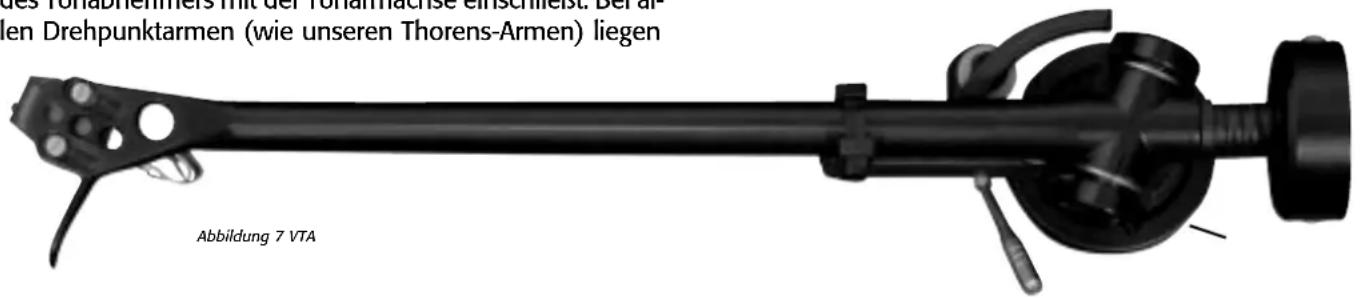

4. Einstellen der Tonarmhöhe (VTA)

Wenn Sie Ihren TD 350 ab Werk mit einem montierten Tonabnehmersystem gekauft haben, entfällt die folgende Einstellung. Gehen Sie gleich zu Punkt 7. Ansonsten stellen Sie nun die Tonarmhöhe ein. Legen Sie zunächst eine Schallplatte auf und entfernen Sie den Nadelschutz am Tonabnehmersystem. Wenn die Abtastnadel auf die Schallplatte abgesenkt ist, sollte das Tonarmrohr parallel zur Schallplatte stehen. Ist das nicht der Fall, muss die Höhe des Tonarms justiert werden.

VTA ist eine Abkürzung und steht für Vertikal Tracking Alignment. Die VTA ermöglicht es, den Tonarm auf die Höhe des jeweiligen Tonabnehmers einzustellen. Der Tonarm muss beim Aufsetzen der Nadel auf die Platte waagrecht zur Plattenoberfläche stehen. Bedingt durch die unterschiedlichen Höhen der Tonabnehmersystemkörper ist dies nicht bei allen Systemen der Fall. Die von uns entwickelte VTA greift den Tonarm an seinem Schaft mit einem Spannmechanismus (Abbildung 7), der den kompletten Umfang als Spannfläche nutzt. Dadurch wird die Befestigung des Tonarms sehr stabil. Die Einstellung der Höhe erfolgt durch Öffnen der Spannschraube und Auf- bzw. Absenken des Tonarms. Achten Sie darauf, dass Sie dabei die Nadel des Tonabnehmers nicht abreißen oder beschädigen.

Steht das Tonarmrohr bei abgesenktem Lift parallel zur Plattenoberfläche, so ist die Höhe korrekt eingestellt. Jetzt Spannschraube anziehen und fertig.

5. Der Azimut

Der Azimut ist der Winkel zwischen Nadelträger und Schallplatte und sollte 90° betragen, ansonsten kann der Abtastdiamant die Rille nicht genau abtasten. Der Azimut kann beim TP 250 nicht eingestellt werden. Verwenden Sie deshalb nur Tonabnehmersysteme, die absolut exakt hergestellt wurden und einen korrekten Azimut besitzen.

6. Einstellen des Kröpfungswinkels und des Überhangs

Der Kröpfungswinkel ist der Winkel, den die Längsachse des Tonabnehmers mit der Tonarmachse einschließt. Bei allen Drehpunktarmen (wie unseren Thorens-Armen) liegen die optimalen Werte zwischen 21° und 24°. Wir empfehlen einen Kröpfungswinkel von 23° einzustellen.

Der Überhang ist die Strecke, die die Tonabnehmernadel über die Plattentellerachsenmitte hinausragt. Der Überhang sollte auf 17 mm eingestellt werden.

Für beide Einstellungen benötigen Sie spezielle Schablonen, die Sie bei Ihrem Fachhändler erwerben können oder die dem Tonabnehmersystem beigelegt sind. Fixieren Sie nach erfolgter Montage das Tonabnehmersystem mit den Schrauben.

7. Einstellen der Auflage- und Antiskatingkraft

Zur korrekten Einstellung der Auflagekraft muss der Antiskating-Schieber auf der Tonarmbank auf „0“ stehen. Entfernen Sie den Nadelschutz und schwenken Sie den Tonarm über die Schallplatte bei noch angehobenem Lift. Bringen Sie

dass Vorhabnommers mit der Toruhrnachse einschließlich Derativen Drehpunktarmen (wie unseren Thorens-Armen) liegen Abbildung 7 VTA

den Antiskatingschieber auf der Tonarmbank nun auf Stellung „0“. Senken Sie den Lift ab. Bringen Sie durch Drehen des Gegengewichts den Tonarm in die Waagerechte. Dies ist die Nullstellung: jetzt wirkt keine Auflagekraft auf das Tonabnehmersystem. Schwenken Sie den Arm zurück, verriegeln Sie ihn, und stellen Sie durch „Nach-vorne-Drehen“ des Gewichts die empfohlene Auflagekraft ein.

Es gilt: Eine komplette Umdrehung des Gewichts entspricht einer Auflagekraft von 20 mN (2 pond), eine halbe Umdrehung entsprechend 10 mN (1 pond). Auflagekräfte zwischen 10 und 25 mN sind im Allgemeinen gebräuchlich.

Wir empfehlen Ihnen die Auflagekraft an der oberen Grenze der Herstellerempfehlung vorzunehmen. Das erhöht die Abtastsicherheit, verhindert eine Beschädigung Ihrer wertvollen Schallplatten und hat sich in vielfachen Hörtests als klanglich am besten erwiesen. Mithilfe der beigelegten Thorens-Tonarmwaage können Sie nun das eingestellte Gewicht überprüfen. Legen Sie die Waage dazu auf die Filzmatte (Schallplatte vorher entfernen), und senken Sie die Nadel vorsichtig auf den Auflagekraftwert ab. Bleibt die Waage damit horizontal, ist die Auflagekraft korrekt eingestellt.

Nun lässt sich auch die Antiskatingkraft mit Hilfe des Schiebers in der Tonarmbank und der daneben stehenden Skala einstellen. Stellen Sie die Antiskatingkraft auf fast denselben Wert wie die Auflagekraft ein. Hörtests haben gezeigt, dass eine geringere Antiskatingkraft oft zu klanglich besseren Resultaten führt.

Auf den Tonarm gewähren wir bei sachgemäßer Handhabung eine Garantie von 24 Monaten. Bei Änderungen an der Verkabelung oder bei Öffnung der Lagerschraube, übernehmen wir keine Garantie.

8. Schallplattenbetrieb

Öffnen Sie die Haube, nehmen Sie die Schallplatte aus der Hülle, und legen Sie sie auf den Plattenteller. Spielen Sie Ihre Platten nie ohne die schützende Filzmatte ab. Für Singles haben wir einen Single-Adapter beigelegt. Vor jedem Abspielvorgang empfehlen wir, den Oberflächenstaub auf der Platte mit Hilfe einer Kohlefaserbürste oder einem Antistatiktuch zu entfernen. Alte, stark verstaubte Platten können durch eine Intensivreinigung mit einer Schallplattenwaschmaschine wieder stark aufpoliert werden. Ihr Fachhändler berät Sie hierzu gerne.

Schalten Sie den Motor ein (am Geschwindigkeitswahlhebel), entriegeln Sie den Tonarm, und schwenken Sie ihn nach innen über die gewünschte Rille. Durch Betätigen des Tonarmlifthebels können Sie den Tonarm nun langsam absenken. Beim Abspielbetrieb können Sie die Haube abgesenkt lassen. Es hat sich allerdings gezeigt, dass der von den Lautsprecherboxen abgestrahlte Schall die Luft säule unter der Haube anregt und dadurch Klangverfälschungen beim Abspielen auftreten.

Achten Sie beim Anheben des Tonarms mit dem Lift darauf, dass Sie den Lifthebel langsam betätigen, damit der Tonarm nicht springt.

Aus klanglichen Gründen haben wir keine Endabschaltung eingebaut. Läuft die Nadel in der Auslaufrille, heben Sie den Arm mit dem Lifthebel vorsichtig an und schalten Sie den Motor ab.

9. Wartung

Ihr Plattenspieler benötigt keinerlei Wartung. Staub, der sich im Laufe der Zeit auf dem Chassis des Gerätes absetzt, kann mit einen feuchten Tuch entfernt werden. Trennen Sie das Gerät vor dem Reinigen sicherheitshalber vom Netz. Verwenden Sie nie ein trockenes Tuch, da dieses eine elektrostatische Aufladung erzeugt, die weiteren Staub anzieht und das Risiko von Störungen, wie z.B. statischer Entladungen, während des Abspielens, vergrößert. Regelmäßige, feuchte Reinigung oder Behandlung der Haube mit einem Antistatikmittel beugen unerwünschter Aufladung vor bzw. bauen diese ab. Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, empfiehlt es sich, den Riemen vom Teller abzunehmen, um einer vorzeitigen Alterung durch ungewollte Ausdehnung vorzubeugen. Den Thorens-Präzisionsriemen sollten Sie alle 2 Jahre ersetzen. Nach 5 Jahren empfehlen wir Ihnen eine Überprüfung des Lagers und eine Erneuerung dessen Schmierung bei sehr häufigem Gebrauch. Ihr Fachhändler berät Sie auch hier gerne.

10. Mögliche Bedienfehler und Störungen

Unsere Laufwerke werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. Nachstehend führen wir deshalb die häufigsten Störungssymptome auf, die auf Bedienfehler zurückzuführen sind.

Fehler:

Der Plattenteller dreht sich nicht, obwohl das Gerät eingeschaltet ist.

Mögliche Ursache:

• Das Gerät ist nicht am Netz angeschlossen.
• Die Steckdose führt keine Netzspannung.
- Der Riemen ist nicht richtig aufgelegt oder abgefallen.
• Riemenspannung ist falsch.
- Der Motor oder die Steuerelektronik sind defekt

Fehler:

Kein Signal auf einem oder beiden Kanälen.

Mögliche Ursache:

• Die Verbindung zwischen Plattenspieler und Verstärker ist unterbrochen.
- Der Eingangswahlschalter des Verstärkers ist in einer falschen Position bzw. hat auf einem Kanal keinen Kontakt
- Der Verstärker ist nicht eingeschaltet.
- Verstärker oder Lautsprecher sind defekt.
- Die Kontakte der Tonabnehmerstifte oder der Anschlussstecker bzw. -buchsen zum Verstärker oder zu den Lautsprechern sind unterbrochen.

Fehler:

Es treten Gleichlaufschwankungen auf.

Mögliche Ursache:

• Lager defekt
  • Steuerelektronik defekt

Sollte trotz Prüfung der obigen Fehlerquellen der Fehler immer noch vorhanden sein, so kontaktieren Sie bitte Ihren Fachhändler.

Garantie

Es gelten die gesetzlichen Garantiebestimmungen. Tritt innerhalb der Garantiezeit ein Mangel an Ihrem Gerät auf, so benachrichtigen Sie Ihren Händler unter Angabe der Art der Störung. Falls der Fehler nicht vor Ort durch Zusenden eines entsprechenden Ersatzteiles bei einfachen Fehlern behoben werden kann, senden Sie das Gerät bitte nach Rücksprache in der Originalverpackung an Thorens ein. Sollte keine Originalverpackung mehr vorhanden sein, können Sie diese von Thorens gegen Gebühr erhalten. Die Einsendung hat frei Haus zu erfolgen. Unfrei eingesandte Waren werden nicht angenommen. Der Rückversand erfolgt frei Haus. Verschicken Sie den TD 350 niemals ohne die Transportsicherungsschrauben.

Schäden, die durch Nichtbeachtung der Bedienungsanleitung oder durch äußere mechanische Einwirkungen erfolgen, sowie Transportschäden sind durch die Garantie nicht abgedeckt. Die Garantie erstreckt sich nur auf das Laufwerk und den Motor inklusive Netzteil. Tonarme und Tonabnehmer haben die vom jeweiligen Hersteller gewährte Garantie.

Für weitere Fragen steht Ihnen unser Service jederzeit gerne zur Verfügung.

Technische Daten:

TD 350

Antriebsystem: Riemenantrieb (geschliffener Präzisionsriemen)

Antrieb: elektronisch geregelter AC-Synchronmotor

Geschwindigkeiten: 33 ^1/_3 , 45 U/min

Geschwindigkeitsregelung: elektronisch

Plattenteller: 300 mm/4,5 kg, nicht magnetisch

Tonarm: Thorens TP 250

Antiskating: magnetisch

Automatik: nein

Endabschaltung: nein

Kabelkapazität: 140 pF

Stromversorgung: 230/115 V, 50/60 Hz, Vollelektronische

geregelte Steuerung für den Synchronmotor

Abmessungen (B x T x H): 440 x 346 x 160 mm

Gewicht: 10 kg

Farbausführung: Esche schwarz, Esche bordeaux, Ahorn natur
