Herzlichen Glückwunsch zum Kauf Ihres neuen TD 2015/2035.

Wir hoffen, dass Sie mit Ihrem neuen Plattenspieler viel Freude haben werden. In Verbindung mit einem guten Tonabnehmersystem besitzt dieses Laufwerk herausragende Wiedergabequalitäten. Fertigung und Montage erfolgen komplett in Deutschland, so dass Sie sich auch noch nach Jahren auf das Gerät verlassen können.

Bitte Denken Sie daran, dass dieser Plattenspieler ein Präzisionsinstrument ist, das stets mit Sorgfalt behandelt werden muss. Wir empfehlen Ihnen daher, diese Bedienungsanleitung vor der ersten Ingebrauchnahme aufmerksam durchzulesen. Sie enthält wichtige Hinweise für Aufstellung, Anschluß und Konfiguration Ihres neuen Laufwerks.

Sollten Sie darüber hinaus noch Fragen haben, so können Sie sich jederzeit an Ihren Thorens Fachhändler wenden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befi nden sich keine vom Benutzer zu wartenden Teile.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Diesos Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass dieses Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recycein Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recycein abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Auspacken und Montage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung.

Lieferumfang: 1 x Chassis (mit/ohne Tonarm)

1 x Tonarmgewicht (nur mit Tonarm)
1 x Motor im Standgehäuse
1 x Thorens Antriebsriemen
1 x Plattenteller mit Filzmatte
1 x Elektronikeinheit PS 800
1 x Netzteil
1 x Netzkabel
1 x Tonarmwaage
1 x Adapter für 17 cm Schallplatten
3 x Fußunterlage
2 x Schutzhandschuh

Achtung: Die Oberflächen von Chassis und Plattenteller sind sehr kratzempfindlich. Verwenden Sie daher zur Montage unbedingt die beiliegenden Schutzhandschuhe.

Legen Sie zunächst die Unterlagen für die Spikespitzen an den Platz, an dem das Laufwerk aufgestellt werden soll. Die Unterlagen verhindern, dass empfindliche Oberflächen durch die Spikes des Plattenspielers beschädigt werden.

Stellen Sie den Plattenspieler nun auf diese Unterlagen und richten Sie ihn so aus, dass er waagrecht steht. Sie können die Höhe der Füße anpassen, indem Sie deren Spitzen drehen. Kontrollieren Sie die Einstellung gegebenenfalls mit einer Wasserwaage.

Nun muss der Motor in der dafür vorgesehenen Aussparung links hinten platziert werden. Heben Sie hierfür das Chassis an und positionieren Sie den Motor unter der Aussparung. Senken Sie nun das Chassis langsam ab, so dass sich der Motor von unten in die Aussparung schiebt. Gehen Sie hierbei sehr vorsichtig vor, um die Oberfläche des Plattenspielers nicht zu verkratzen. Die Motoreinheit sollte an ihrer endgültigen Position das Chassis nicht mehr berühren.

Entfernen Sie nun das Transportsiegel auf der Lagerbuchse und setzen Sie den Plattenteller vorsichtig in das Lager ein. Achten Sie dabei unbedingt darauf, dass die Achsspitze nicht auf den Lagerboden aufschlägt! Drehen Sie den Teller von Hand und prüfen Sie, ob er sich ohne großen Widerstand drehen lässt. Legen Sie anschließend die Filzmatte auf. Spannen Sie den Riemen um Plattenteller und Riemenscheibe. → Abb. 1

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Motor-Riemenscheibe und der Lauffläche des Plattentellers. Falls notwendig, können Sie diese Teile mit einem in reinem Alkohol getränkten, nicht fasernden Tuch oder Lappen reinigen.

Wurde Ihr Plattenspieler ohne Tonarm geliefert, so montieren Sie diesen nun bitte nach der Anleitung des Herstellers.

Bitte bewahren Sie die Verpackung auf, falls das Gerät einmal zum Transport verpackt werden muss. Für Transportschäden durch unsachgemäße Verpackung wird keine Haftung übernommen!

Aufstellung und Anschluss

Verbinden Sie das Kabel des Motorgehäuses mit der PS 800 Einheit. → Abb. 2.1

Bevor der Plattenspieler mit dem Stromnetz verbunden wird, muss der ON/OFF Schalter an der PS 800 Einheit auf „OFF“ und der Geschwindigkeitswahlschalter auf „33“ gestellt werden. → Abb. 2.2

Zum Anschluss an das Stromnetz wird die PS 800 Einheit mithilfe des Netzteils und des Netzkabels mit einer Steck-dose verbunden. → Abb. 2.3

Achtung: Trennen Sie niemals den Motorstecker während die PS 800 Einheit eingeschaltet ist, da diese hierdurch zerstört werden kann.

Verbinden Sie nun das Kabel des Tonarms (→Abb. 2.4) mit dem (Phono-) Eingang Ihres Verstärkers. Achten Sie hierbei unbedingt auf die korrekte Polung (linker-/rechter Kanall!) der Anschlüsse.

Für Verstärker ohne Phonoeingang wird zusätzlich ein spezieller Phonovorverstärker benötigt. Für Verstärker mit einer 5-poligen Eingangsbuchse nach DIN wird zusätzlich ein spezielles Adapterkabel benötigt. Bitte wenden Sie sich in diesen Fällen an Ihren Fachhändler.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers darauf, einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verstärker, Reciever oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einstrahlungen auf das Tonabnehmersystem kommen kann, welche sich durch Brummstörungen in der Wiedergabe äußern.

Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.

Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generelles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wählen Sie deshalb ein möglichst stabiles Möbelstück zur Aufstellung und vermeiden Sie die Nähe zu Lautsprechern.

Leider reicht dies in älteren Häusern mit Holzbalkendecken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.

Tonarm und Tonabnehmersystem

Die nachfolgenden Ausführungen gelten nur, sofern Ihr Plattenspieler mit vorinstalliertem Tonarm Thorens TP 92 (→ Abb. 3) geliefert wurde.

Das Tonarmgewicht wurde zum Transport entfernt. Drehen Sie dieses bei Montage des Plattenspielers von hinten auf den Tonarm und stellen Sie anschließend die Auflagekraft ein. → Seite 13

Am Tonarm TP 92 können nahezu alle auf dem Markt befindlichen Tonabnehmer mit einem Abstand der Befestigungslöcher von 12,5 mm ( 12 ") montiert werden. Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschlußlitzen auf die entsprechenden Anschluß-Stifte des Tonabnehmers geschoben.

Verbinden Sie nach folgendem Schema, falls der Ton-abnehmer keine Farbkennung aufweist:

R rechter Kanal (Signal) → rot
G rechter Kanal (Masse) → grün
L linker Kanal (Signal) → weiß
G linker Kanal (Masse) → blau

Die Einstellung der Auflagekraft erfolgt durch drehen des Tonarmgewichts (→ Abb. 4). Je weiter das Gewicht nach vorne zum Tonabnehmer hin gedreht wird desto größer wird die Auflagekraft.

Die korrekte Auflagekraft können Sie mit Hilfe der beiliegenden Tonarmwaage einstellen. Schwenken Sie hierzu den Tonarm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufliegt. Entfernen Sie dabei unbedingt die Schutzhaube des Tonabnehmers.

Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen!

Hinweis: Die korrekte Auflagekraft ist vom verwendeten Tonabnehmer abhängig. Bitte konsultieren Sie hierzu die Bedienungsanleitung Ihres Tonabnehmers.

Das in der Mitte des Tonarmrohres angebrachte Ringgewicht (→ Seite 12, Abb. 3) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämpfer, der nur exakt an dieser Position wirksam ist!

Antiskatingkraft

Durch Zusammenwirken der Reibungskraft der Plattenrillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente erzeugt, die den Tonarm nach innen zieht: Die Skatingkraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 92 durch einen eingebauten Magneten erzeugt wird.

Die Antiskatingkraft ist bei Auslieferung voreingestellt, sie kann jedoch bei Bedarf über eine Stellschraube ( Abb. 5) angepasst werden.

Drehen Sie entgegen dem Uhrzeigersinn um die Kraft zu erhöhen und im Uhrzeigersinn um die Kraft zu verringern. Der weiße Punkt über der Stellschraube dient dabei der Anzeige der aktuellen Einstellung.

Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wechsel mithilfe einer Meßschallplatte ermittelt werden.

Weitere Tonarmeinstellungen

Der Überhang kann beim Wechseln des Tonabnehmers am Headshell um ± 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells und verschieben Sie dieses entsprechend. → Abb. 6

Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere ± 3 mm und der Azimuth um ± 5° angepasst werden. Lösen Sie hierzu die Schraube oben am Lagerblock mit einem Inbusschlüssel SW 2 → Abb. 7

Änderung des VTA → Seite 16

Die Schrauben dürfen nach der Anpassung nicht zu sehr festgezogen werden!

Weitere Tonarmeinstellungen

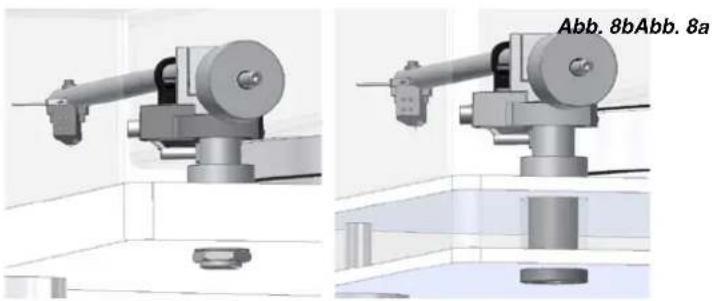

Änderungen des VTA können durch Anheben und Absenken des gesamten Tonarms vorgenommen werden. Lösen Sie hierzu die Kontermutter (TD 2015 → Abb. 8a) bzw. Adapterschraube (TD 2035 → Abb. 8b) auf der Unterseite und drehen Sie die Einstellmutter auf der Oberseite, bis die gewünschte Tonarmhöhe erreicht ist.

Nach einer Änderung des VTA muss auch der Tonarm-lift nachjustiert werden. Hierzu benötigen Sie einen Inbusschlüssel SW 1,5. Lösen Sie die Arretierschraube des Lifts und verschieben Sie den gesamten Lift vorsichtig nach oben oder unten. → Abb. 9

Im Allgemeinen sollte das Tonarmrohr parallel zur Plattentelleroberfläche stehen. Kleine Veränderungen an VTA oder Tonarmlift haben große Auswirkungen. Überprüfen Sie nach jeder Änderung die Höhe des Tonabnehmers über der Schallplatte und ob die Liftbank den Tonarm beim Abspielen vollständig frei gibt (Abstand min. 1 mm).

Betrieb des Plattenspielers

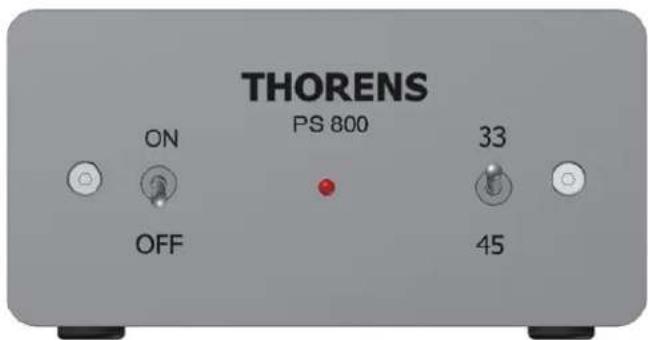

Der Motor des Plattenspielers wird über die angeschlossene PS 800 Einheit (→Abb. 10) gesteuert. Der rechte Schalter dient zur Geschwindigkeitsauswahl. Folgende Geschwindigkeiten stehen zur Verfügung: 33 ½ U/min für Langspielplatten und 45 U/min für kleine Schallplatten. Links daneben befindet sich der ON/OFF Schalter mit dem der Motor an- bzw. ausgeschaltet wird.

Zum Abspielen einer Platte wird der Plattenspieler zunächst mit der entsprechenden Geschwindigkeit gestartet. Dann wird der Tonarmlift angehoben, hierzu muss der Hebel nach hinten oben bewegt werden. Nun wird der Tonabnehmer über der Einlaufrille oder über dem gewünschten Stück positioniert und anschließend mithilfe des Lifts auf die Platte abgesenkt (Hebel nach vorne unten bewegen).

Der Plattenspieler besitzt keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und der ON/OFF Schalter betätigt werden.

THORENS PS 800 ON OFF 33 45

Abb. 10

Wartung und Pflege

Ihr Plattenspieler benötigt keinerlei ständige Wartung.

Staub, der sich im Laufe der Zeit auf dem Chassis absetzt, kann mit einem weichen und feuchten Tuch entfernt werden. Hinweis: Verwenden Sie zur Reinigung am besten ein feuchtes Brillenputztuch.

Verwenden Sie zur Reinigung auf keinen Fall ein Papiertuch oder sonstige raufasrige Materialien, da diese die empfindliche Acryloberfläche verkratzen können. Ein trockenes Tuch hingegen kann unerwünschte elektrostatische Aufladungen verursachen.

Verwenden Sie nur original Thorens Ersatzriemen, nur diese gewährleisten eine korrekte Funktion Ihres Plattenspielers. Passende Ersatzriemen und weiters Zubehör erhalten Sie bei Ihrem Thorens Fachhändler.

Technische Daten

Modell

TD 2015

Antriebssystem

Antrieb

Geschwindigkeiten

Geschw.umschaltung

Plattenteller

Tonarm (Standard)

Antiskating

Automatik

Endabschaltung

Kabelkapazität

Stromversorgung

Abmessungen

Gewicht

Riemenantrieb (außenliegend)

elektronisch geregelter

AC-Synchronmotor

33 1/3, 45 U/min

elektronisch

12" / 3,7 kg (Aluminium)

Thorens TP 92

magnetisch

keine

keine

140 pF

PS 800 Elektronikeinheit,

landesspezifisches Netzteil

420 × 330 × 140 mm (B × T × H)

11,0 kg

TD 2035

Riemenantrieb (außenliegend)

elektronisch geregelter

AC-Synchronmotor

33 1/3, 45 U/min

elektronisch

PS 800 Elektronikeinheit,

landesspezifisches Netzteil

420 × 330 × 160 mm (B × T × H)

15,0 kg

Technische Änderungen vorbehalten. Handmade in Germany.

Serviceinformationen

Bei Fragen zu Ihrem neuen Plattenspieler oder bei Problemen steht Ihnen Ihr Thorens Fachhändler oder Vertrieb gerne zur Verfügung. Ihren Thorens Vertriebspartner finden Sie auf → www.thorens.de oder Sie kontaktieren uns direkt:

→ www.thorens.de/kontakt

Registrieren Sie Ihr Produkt bei Thorens und erhalten Sie regelmäßig aktuelle Informationen und exklusive Angebote von Thorens. Verwenden Sie hierzu die beiliegende Registrierungskarte oder registrieren Sie Ihr Produkt online:

→ www.thorens.de/registrierung
