MODE D'EMPLOI TD 2015 THORENS

Félicitations pour l'achat de votre nouvelle platine TD 2015/2035.

Nous espérons que vous aurez beaucoup de plaisir avec l'utilisation de votre nouvelle platine. Equipée d'une cellule de lecture de bonne qualité, cette platine vous offrira une excellente qualité de reproduction. La fabrication et le montage sont entièrement effectués en Allemagne, ce qui vous garantit un usage satisfaisant pour de longues années.

Veuillez lire avec attention la totalité de ce mode d'emploi avant la première mise en service. Il contient d'importants conseils pour l'installation, le raccordement et la configuration de votre nouvelle platine. N'oubliez jamais que cette platine est un instrument de précision, qui doit toujours être manipulé avec précaution.

Si vous aviez des questions dont les réponses ne se trouveraient pas dans ce mode d'emploi, veuillez vous adresser à votre revendeur.

Consignes de sécurité

A LIRE ATTENTIVEMENT AVANT LA PREMIERE MISE EN SERVICE !

ATTENTION

Le Le châssis de l'appareil ne doit pas être ouvert, afi n d'éviter tout choc électrique. Auaucune pièce nécessitant un entretien de la part de l'utilisateur ne se trouve à l'intérieur de l'appareil.

AVERTISSEMENT

POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole éclair avec fl èche vers le bas dans le triangle avertit d'une « tension dangereuse » à l'intérieur de l'appareil, dont le niveau est suffi sont pour présenter un danger de choc électrique aux personnes.

Le point d'exclamation à l'intérieur du triangle indique des instructions de commande et d'entretien fi gurant dans le présent mode d'emploi.

Co produit électronique est conformo aux directives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.

Conforme 2002/95/EC (RoHS).

IMPORTANT : ELIMINATION D'APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE

Ce symbole, fi gurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination, contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchêteries ou au distributeur qui vous a vendu l'appareil.

Déballage et montage

Sortez l'appareil et les pièces livrées de l'emballage avec précaution.

Contenu:

1 x Châssis (avec/sans bras de lecture)
1 x Poids du bras de lecture
1 x Moteur dans le boîtier
1 x Courroie d'entraînement Thorens
1 x Plateau avec feutre
1 x Unité électronique PS 800
1 x Alimentation
1 x Cordon secteur
1 x Balance du bras de lecture
1 x Adaptateur pour disques 17 cm
3 x Embase de pied
2 x Gants de protection

Attention: Les surfaces du châssis et du plateau sont sensibles aux rayures. Utilisez impérativement les gants de protection fournis pour le montage.

Positionnez d'abord les embases de pointes à l'endroit où vous voulez installer le lecteur. Les embases servent à protéger les surfaces fragiles qui pourraient être endommagées par les pointes.

Placez maintenant la platine sur ces embases et réglez son horizontalité. Vous pouvez régler la hauteur des pieds en faisant tourner les pointes. Contrôlez ensuite le réglage de la hauteur à l'aide d'un niveau à bulle et corrigez-le si nécessaire.

Placez maintenant le moteur dans le logement prévu à cet effet, à l'arrière gauche. Soulevez le châssis et placez le moteur sous son logement. Abaissez maintenant lentement le châssis afin que le moteur s'insère dans son logement par le dessous. Procédez avec beaucoup de précaution afin de ne pas rayer la surface de la platine. L'unité moteur ne doit pas toucher le châssis dans sa position finale.

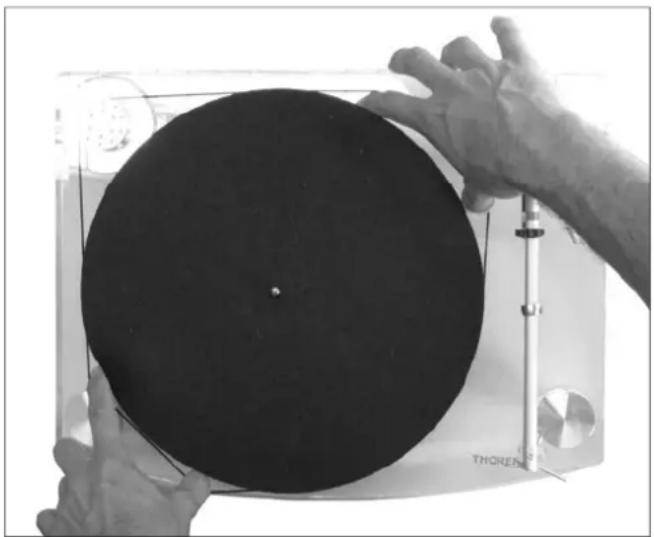

Enlevez maintenant la protection du transport de l'axe et placez prudement le plateau dans celui-ci. Il faut absolument veiller à ce que la pointe de l'axe ne cogne pas dans le fond du palier! Faites tourner le plateau à la main et vérifi ez s'il tourne sans offrir trop de résistance. Mettez ensuite le feutre en place. Tendez la courroie autour du plateau et sur la poulie. → Fig. 1

Evitez toute trace d'huile ou de graisse sur la courroie d'entraînement, la poulie du moteur et la surface d'entraînement du plateau. Si nécessaire vous pouvez nettoyer ces pièces à l'aide d'un tissu ou chiffon non pelucheux, imprégné d'alcool pur.

Si votre platine a été livrée sans bras de lecture, montez celui-ci conformément aux instructions du fabricant. Dans le cas contraire, la platine est maintenant entièrement montée.

Veuillez conserver l'emballage, au cas où l'appareil devrait être remballé pour le transport. Aucune garantie de dommages de transport ne peut être acceptée pour un appareil dont l'emballage n'est pas conforme!

Reliez le câble du moteur à l'unité PS 800. → Fig. 2.1

Avant de raccorder la platine au secteur, le commutateur ON/OFF de l'unité PS 800 doit être en position „OFF“ et le sélecteur de vitesse doit être en position „33“. → Fig. 2.2

Pour le raccordement au secteur, l'unité PS 800 est reliée à une prise de courant à l'aide de l'alimentation et du cordon secteur. → Fig. 2.3

Attention: Ne débranchez jamais le connecteur du moteur quand l'unité PS 800 est sous tension, car ceci pourrait la détériorer.

Raccordez maintenant le câble du bras de lecture (→ Fig. 2.4) avec l'entrée (phono) de votre amplificateur. Respectez impérativement la bonne polarité

Si l'amplificateur n'a pas d'entrée phono, il est nécessaire d'utiliser en plus un préamplificateur phono spécial. Pour les amplificateurs ayant une prise d'entrée à 5 pôles selon DIN, procurez-vous un câble d'adaptation chez votre revendeur.

Lors de l'installation de votre nouvelle platine, veillez à respecter une distance minimale par rapport aux autres appareils électroniques (par ex. amplificateur, récepteur ou lecteur de CD), car des rayonnements électromagnétiques pourraient perturber le système de lecture, ce qui se traduirait par des bourdonnements en cours de reproduction.

On peut facilement identifier et éliminer les perturbations magnétiques en modifiant la disposition de la platine par rapport aux autres appareils.

Les platines Thorens sont relativement insensibles aux vibrations. Cependant, celles-ci posent en général un problème pour la reproduction des disques avec des lecteurs de haute qualité. Choisissez un meuble stable comme support et évitez la proximité des haut-parleurs.

Mais ceci n'est pas suffisant dans le cas d'anciennes demeures avec poutraison de plancher en bois. En général, dans ce cas, il faut toujours placer la platine sur une console, qui est elle-même vissée au mur porteur de la pièce à l'aide de ses propres supports de console.

Bras et cellule de lecture

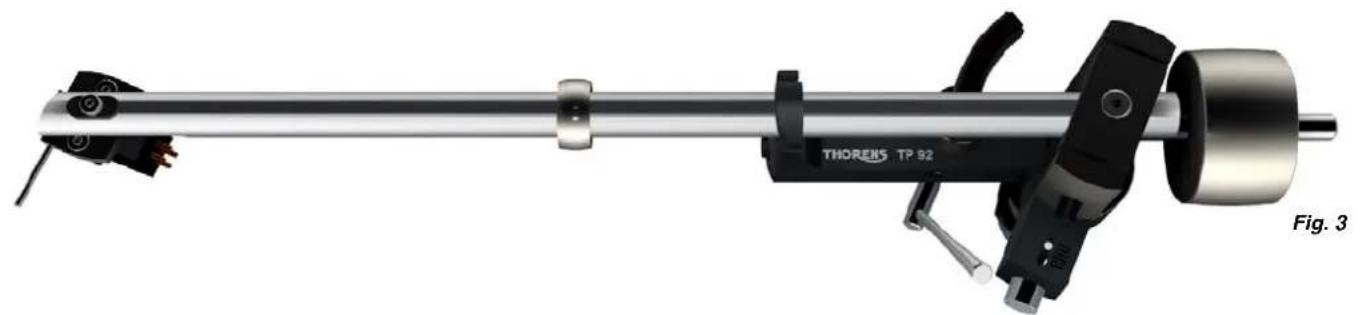

Les Instructions suivantes sont uniquement valables si votre platine a été livrée avec le bras de lecture TP 92 (→ Fig. 3) préinstallé.

Le contrepoid du bras est retiré pour le transport. Vissez le à l'arrière du bras et réglez ensuite la force d'appui. → Page 47

Vous pouvez monter sur le bras de lecture TP 92 pratiquement toutes les cellules de lecture du marché ayant un écartement des trous de fixation de 12.5 mm (½").

Pour le raccordement de la cellule de lecture, placez les quatre cosses repérées par couleur sur les picots de la cellule de lecture.

Procédez au raccordement selon le schéma suivant si la cellule n'a pas de repère couleur :

R Canal droit (signal) → rouge
G Canal droit (masse) → vert
L Canal gauche (signal) → blanc
G Canal gauche (masse) → bleu

La force d'appui se règle par la rotation du contrepoids du bras de lecture (→ Fig. 4). Plus le contrepoids est déplacé vers l'avant côté cellule de lecture, plus la force d'appui augmente.

Vous pouvez régler la force d'appui correcte à l'aide de la balance du bras de lecture livré. Abaissez le lève-bras et déplacez le bras au dessus du plateau et abaissez-le prudemment afin que l'aiguille repose sur la balance. N'omettez surtout pas de retirer le capot de protection de la cellule de lecture.

Procédez avec une extrême précaution, pour ne pas endommager l'aiguille de la cellule de lecture !

Attention: La force d'appui correcte dépend de la cellule de lecture utilisée. Consultez le mode d'emploi de votre cellule de lecture.

La bague montée au milieu du tube du bras de lecture (→ Page 46 Fig. 10) ne doit pas être déplacée. Il s'agit d'un amortisseur de résonance, qui n'est efficace que dans cette position !

Force antiskating

Un effet combiné de la force de frottement des sillons du disque et des forces du palier du bras génère lors de la lecture du disque une composante de forces, qui tire le bras de lecture vers le centre : la force skating. La force antiskating qui sert à la compenser est produite par un aimant intégré au bras de lecture TP 92.

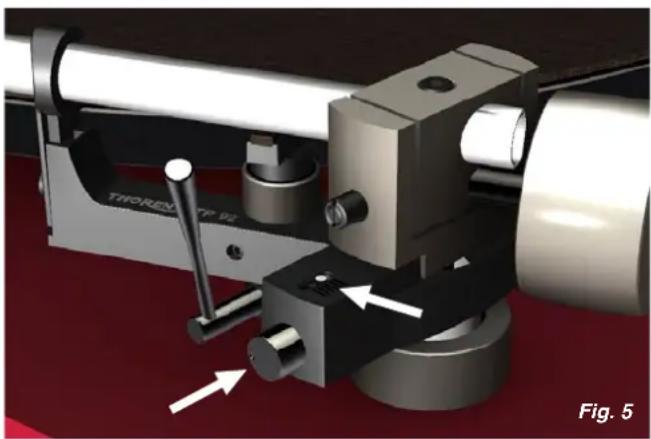

La force antiskating est préréglée avant livraison, cependant en cas de besoin elle peut être adaptée à l'aide d'une vis de réglage. → Fig. 5

Une rotation antihoraire augmente la force antis-kating, une rotation horaire la réduit. Le point blanc placé au dessus de la vis de réglage sert de repère au réglage actuel.

La force antiskating nécessaire dépend du type de cellule de lecture et devrait être définie à l'aide d'un disque de mesure en cas de remplacement.

Autres réglages du bras de lecture

Lors du remplacement de la cellule le porte à faux peut être réglé au porte cellule de ±2,5 mm. Desserrez pour cela la vis placée au-dessus du porte cellule et déplacez celui-ci en conséquence. → Fig. 6

Vous pouvez adapter le porte à faux de ±3 mm supplémentaire et l'azimut de ±5° à l'extrémité arrière du bras de lecture. Desserrez pour ce faire la vis située sur le dessus du bloc-palier à l'aide d'une clé six de 2 mm. → Fig. 7

Pour obtenir un changement du VTA (vertical tracking alignment), la hauteur du bras de lecture doit être modifiée. → Page 50

Une fois le réglage terminé, ne pas serrer trop fortement les vis !

Autres réglages du bras de lecture

Les modifications du VTA peuvent être obtenues par une montée ou une descente de l'ensemble du bras de lecture. Pour ce faire, desserrez le contre-écrou (TD 2015 → Fig. 8a) ou la vis d'adapteur (TD 2035 → Fig. 8b) sous la face inférieure et tournez l'écrou de réglage de la face supérieure jusqu'à obtention de la hauteur souhaitée du bras de lecture.

Après un changement du VTA le lève-bras doit également être réajusté. Pour ce faire utiliser une clé six pans de 1,5 mm. Desserrez la vis de blocage du lève-bras et déplacez avec précaution l'ensemble du lève-bras vers le haut ou vers le bas. → Fig. 9

En principe, le tube du bras de lecture doit être parallèle à la surface du plateau. Des petites modifications du VTA ou du lève-bras ont des effets importants. Vérifiez après chaque modification la hauteur de la cellule de lecture au-dessus du disque et si le lève-bras libère totalement le bras de lecture pendant la lecture (distance minimale 1 mm).

Utilisation de la platine

Le moteur de la platine est commandé par l'unité PS 800 (→Fig. 10). Le commutateur de droite sert de sélecteur de vitesse. Les vitesses de rotation suivantes sont disponibles: 33 ½ t/mn pour disque de longue durée et 45 t/mn pour disques de petit diamètre. A la gauche du sélecteur de vitesses se trouve le commutateur ON/OFF servant à la mise en marche et à l'arrêt du moteur.

Pour la lecture d'un disque la platine doit d'abord être lancée à la vitesse de rotation adéquate. Levez ensuite le bras de lecture, le levier doit être levé vers l'arrière pour cela. Positionnez alors la cellule au-dessus du sillon d'entrée ou au-dessus du morceau recherché et ensuite abaissez-la sur le disque à l'aide du levier (déplacez le levier vers l'avant et en bas).

La platine ne possède pas d'arrêt automatique. Dès que le sillon de fin de disque est atteint, le bras de lecture doit être levé manuellement à l'aide du lève-bras et vous devez actionner le commutateur ON/OFF.

THORENS PS 800 ON OFF 33 45

Fig. 10

Maintenance et entretien

Votre platine ne nécessite aucun entretien permanent.

La poussière qui pourrait se déposer avec le temps sur le châssis, peut être enlevée avec un chiffon doux humide. Remarque: Utilisez pour le nettoyage de préférence un chiffon pour nettoyage de lunette humide.

N'utilisez en aucun cas pour le nettoyage un chiffon de papier ou tout autre matériau à fibres rugueuses, car celles-ci pourraient rayer la délicate surface acrylique. D'autre part, un chiffon sec peut provoquer des charges électrostatiques non souhaitées.

Utilisez uniquement des courroies Thorens d'orgine, elles garantissent le fonctionnement correct de votre platine. Vous trouverez ces courroies et autres pieces d'origine chez votre revendeur Thorens.

Caractéristiques techniques

Modèle	TD 2015	TD 2035
Système d'entraînementEntraînement	entraînement par courroie (extérieure) à régulation électroniquemoteur synchrone AC	entraînement par courroie (extérieure) à régulation électroniquemoteur synchrone AC
Vitesses de rotation	33 1⁄3, 45 t/mn	33 1⁄3, 45 t/mn
Commulation vitesses	électronique	électronique
Plateau	12" / 3,7 kg (aluminium)	12" / 6,0 kg (aluminium)
Bras de lecture (standard)	Thorens TP 92	Thorens TP 92
Antiskating	magnétique	magnétique
Automatique	sans	sans
Arrêt automatique	sans	sans
Capacité câble	140 pF	140 pF
Alimentation électrique	électro-unité PS 800,aalim. électrique spécifique pays	électro-unité PS 800,alim. électrique spécifique pays
Dimensions	420 x 330 x 140 mm (L x P x H)	420 x 330 x 160 mm (L x P x H)
Poids	11,0 kg	15,0 kg

Sous réserve de modification technique. Handmade in Germany.

Informations service après-vente

Votre revendeur ou distributeur Thorens est à votre disposition pour répondre à toutes vos questions ou problèmes. Vous trouverez votre partenaire Thorens sur

→ www.thorens.com ou prenez directement contact avec nous :

Enregistrez votre produit chez Thorens et recevez régulièrement des informations actuelles et des offres exclusives de Thorens. Utilisez pour cela la carte d'enregistrement jointe ou enregistrez votre produit en ligne :
