7014 - Aspirateur Kibernetik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur eau et poussière
Marque	Kibernetik
Modèle	7014
Puissance	1200 W
Tension d'alimentation	220-240 V, 50 Hz
Fonctions principales	Aspiration et soufflerie
Sécurité	Arrêt automatique en cas de cuve pleine ou de renversement
Entretien	Nettoyage de la cuve et du sac à l'eau chaude
Type de filtre	Éponge filtrante
Accessoires inclus	Brosse absorbante, brosse normale, tubes, suceur
Raccordement tuyau	Embout flexible avec verrouillage
Réglage de puissance	Régulateur coulissant sur le corps

FOIRE AUX QUESTIONS - 7014 Kibernetik

Comment utiliser la fonction soufflerie ?

Introduisez l'embout du tuyau flexible dans l'orifice du souffleur. Branchez l'appareil et allumez-le.

Que faire si l'aspiration diminue ?

Vérifiez que la cuve n'est pas pleine ou que le sac n'est pas obstrué. Nettoyez le sac à l'eau chaude et videz la cuve.

Comment nettoyer le sac ?

Otez le sac, lavez-le à l'eau propre et chaude, puis séchez-le avant de le remettre.

Comment vider la cuve ?

Déverrouillez le bouton de verrouillage, relevez le couvercle, ôtez le sac et enlevez la poussière de la cuve. Remettez le sac et le couvercle en place.

Que faire si le dispositif de sécurité se déclenche ?

Éteignez l'appareil, videz l'eau ou remettez-le à l'endroit s'il s'est renversé, puis rallumez-le.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, cet aspirateur peut aspirer des liquides. Veillez à ne pas dépasser le niveau maxi et à vider la cuve après usage.

Comment régler la puissance d'aspiration ?

Poussez le régulateur coulissant vers le haut ou vers le bas sur le corps de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la prise est branchée et que le câble n'est pas endommagé. Contrôlez également que la cuve n'est pas pleine ou que le dispositif de sécurité n'est pas activé.

Puis-je utiliser des sacs jetables ?

L'appareil est livré avec un sac réutilisable. Vous pouvez utiliser des sacs jetables compatibles, mais consultez la notice pour les références exactes.

Comment remplacer le filtre ?

Démontez le réservoir de filtre, retirez l'éponge filtrante usagée et remplacez-la par une neuve. Remontez le tout.

MODE D'EMPLOI 7014 Kibernetik

Industriesauger | Ekström Aspirateur

Betriebsanleitung

Mode d'emploi

Inhaltsverzeichnis

Deutsch

1 | Description d'appareil Ekström 15L/30L 10
2|Descriptiond'appareil Ekstrom70L 12
3 | Consignes de sécurité 13
4 | Usage 14
5 | Dispositif de sécurité 14
6 | Entretien 15
7 | Données techniques 15

1. Plaque d'identification
2. Bouton Marche/Arrêt
3. Couvercle de boite
4. Boîte de moteur
5. Vis (4 Stk.)
   6.Boite moyen
6. Blocage d'entree d'air
7. Joint supérieur 2 (Type P)
8. Joint plastique supérieur (Type P)
9. Joint supérieur 1 (Type P)
10. Moteur (Type P)
11. Joint inférieur (Type P)
12. Couvercle de boite
13. Couvercle de valve
14. Ressort de valve de sécurité
15. Canette de valve
16. Entrée d'air
17. Vis (3 Stk.)
18. Join
19. Vis (3 Stk.)
20. Réservoir de filtré
21. Eponge de filtré
22. Raccordement de tuyau
23. Raccordement de tuyau
24. Vis (4 Stk.)
25. Dessous de caisse
26. Roue (4 Stk.)
27. Boîte en acier chromé
28. Sac
29. Valve de sécurité
30. Vis (4 Stk.)
31. Fixation de cable
32. Vis (2 Stk.)
    34.Sortie de cable
33. Décharge de traction
34. Vis (1 Stk.)
35. Joint inférieur (Type P)
36. Eponge d'entree d'air
37. Ressort
38. Bobine d'induction
39. Filtre de sortie d'air
40. Collier de raccordement
41. Vis (1 Stk.)
42. Condensateur
43. Circlip de joint
44. Membrane de valve
45. Plaque de blocage d'air
46. Cordon électrique
47. Plaque de joint
48. Vis (1 Stk.)
49. Poignée supérieure
50. Poignée inférieure

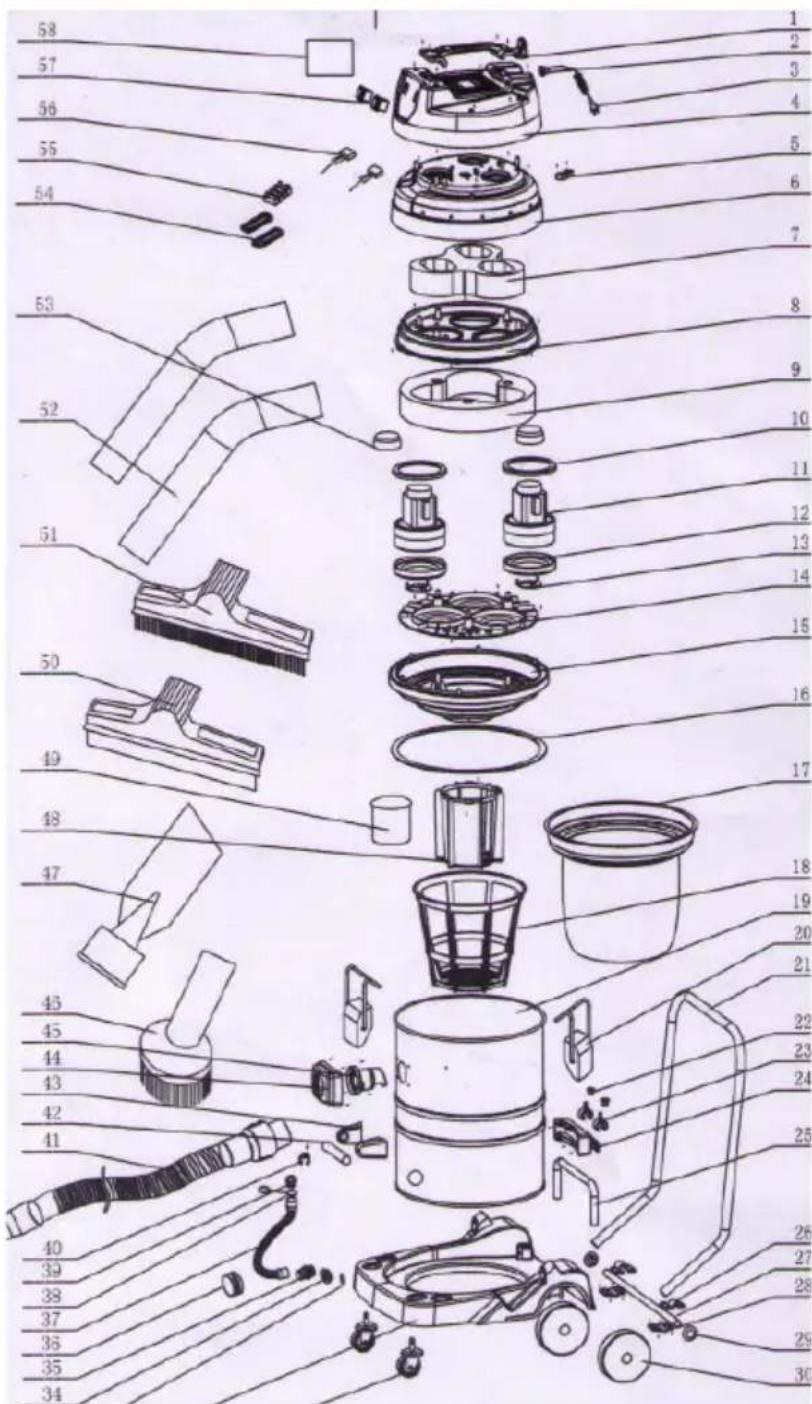

2 | Description d'appareil Ekström 70L

1. Cage de flotteur 54. Bobine d'induction
2. Flotteur 55. Serre-fils
3. Brosse absorbante 56. Condensateur
4. Brosse normale 57. Bouton Marche/Arret
5. Tubes 58. Plaque d'identification

6. Couvercle de moteur

7. Poignée

8. Douille d'exécution
9. Cordon électrique
10. Couvercle de boîte
11. Décharge de traction
    6.Boite moyen
12. Eponge
13. Joint de boîte
14. Crochet de moteur
15. Attenuation du moteur (supérieure)
16. Moteur
17. Attenuation du moteur (inférieure)
18. Couvercle de valve
19. Plaque de moteur
20. Couvercle de boite
21. Joint de boîte
22. Filtre
23. Cage
24. Boite
25. Verrouillage de boîte
26. Poignée
27. Bouton de fixée
28. Etrier de fixée
29. Bloc de fixée
30. Aide de fixée
31. Crochet d'axe grand
32. Axe
33. Crochet d'axe petit
34. Crochet de roue
35. Roue grande
36. Roue petite
37. Dessous de caisse
38. Joint elastique
39. Raccordement de déroulement
40. Raccordement de déroulement
41. Raccordement de déroulement
42. Tuyau de déroulement
43. Circlip de protection
44. Tenon de tuyau
45. Crochet de tuyau
46. Tuyau
47. Poignée
48. Poignée
49. Raccordement de tuyau
50. Raccordement de tuyau
51. Brosse pour meubles
52. Suceur

3 | Consignes de sécurité

• Avant de mettre l'appareil en marche, vérifie que la tension sur la plaque signalétique de l'appareil correspond à la tension du réseau de votre localité.
• N'utilisez pas l'appareil auprès des matériaux combustibles ou explosifs.
• N'obturez pas l'orifice d'aspiration au risque de provoquer une surchauffe et endommagement du moteur.
• Tenez à l'écart de l'appareil tout objet combustible et explosif comme une cigarette allumée, de l'essence, etc.
• N'aspirez pas d'objets pointus.
• Ne renversez pas l'appareil car de l'eau pourrait s'infiltrer dans le moteur et abimer ce dernier.
• Débranche l'appareil après chaque utilisation ou avant de le nettoyer.
• Gardez l'appareil à l'abri des rayons du soleil et ne le laissez pas à la chaleur pour éviter que le plastique se déforme.
• N'immergez pas le couvercle de la cuve dans l'eau et ne nettoyez pas avec de l'eau pour éviter une infiltration d'eau dans les pieces électriques. Risques de blessures. Utilisez un chiffon pour le nettoyer et le sécher.
• Ne branchez que sur une prise de 220-240V, 50 Hz.
• Faites attention à ce que les enfants ne jouent pas avec l'appareil.

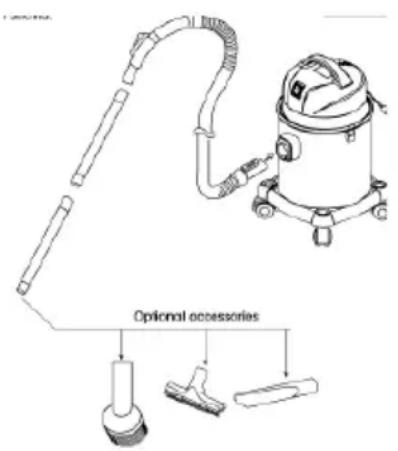

4 | Usage

1) Introduisez l'embout du tuyau flexible dans l'orifice d'aspiration en vous assurant que l'embout est bien enclenché.
2) Appuyez sur le bouton de l'embout et appuyer de nouveau quand vous souhaitez restirer le tuyau flexible de l'appareil.
3) Introduisez l'embout du tuyau flexible dans l'orifice du souffleur lorsque vous souhaitez utiliser la fonction souffleur.
4) Introduisez la prise dans le socle mural.
5) Vous pouvez régler la puissance d'aspiration en poussant le régulateur coulissant vers le haut ou vers le bas.

5 Dispositif de sécurité

1) Le dispositif de sécurité est activé lorsque la cuve est pleine. La fonction d'aspiration est alors interrompue. L'appareil fait un bruit indiquant et le moteur tourne à vivie allure. Dans ce cas, éteignez l'appareil et videz l'eau. Puis remontez l'appareil et rallumez-le. L'appareil fonctionne à nouveau normalement.
2) Le dispositif de sécurité est activé lorsque l'appareil s'est renversé. Vous devez éteindre l'appareil et le remettre à l'endetroit. Vous pouvez alors le rallumer.
3) Quand le dispositif est activé, le moteur peut s'abimer et prendre feu si vous laissez l'appareil allumé. Dans ce cas, vous doivent arrêter l'appareil et evacuer l'eau. Vous pouvez alors l'utiliser à nouveau.

6 | Entretien

1) Nettoyage de la cuve

Après avoir utilisé l'appareil ou lorsque la cuve est pleine, ce qui diminue considérablement la puissance d'aspiration, vous devez eteindre l'appareil et enlever la poussiere de la cuve.

a) Déverrouillez le bouton de verrouillage et relevez le couvercle.
b) Otez le sac, enlevez la poussiere de la cuve de poussiere
c) Remettez le sac et le couvercle en place.

2) Nettoyage du sac

Lorsque le sac est couvert de poussière, lavez-le à l'eau propre et chaude.

a) Otez le sac.
b) Nettoyez-le.
c) Sechez-le.

7 | Données techniques

Modèle Puissance Voltage Fréquence
Ekström 15 litres	1200 Watt 220 – 240	V 50 Hz
Ekström 30 litres	1200 Watt 220 – 240	V 50 Hz
Ekström 70 litres	2000 Watt3000 Watt	220 – 240 V 50 Hz
