Produkttyp	Nass-/Trockensauger
Marke	Kibernetik
Modell	7014
Leistung	1200 W
Netzspannung	220-240 V, 50 Hz
Hauptfunktionen	Saugen und Blasen
Sicherheit	Automatische Abschaltung bei vollem Behälter oder Umkippen
Wartung	Reinigung des Behälters und des Beutels mit heißem Wasser
Filtertyp	Filterschaumstoff

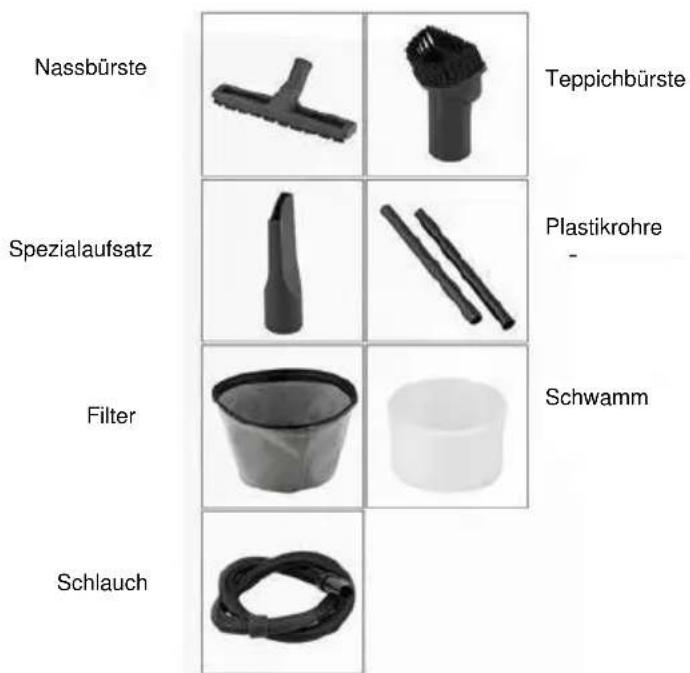

Inklusive Zubehör	Saugbürste, Normalbürste, Rohre, Fugendüse
Schlauchanschluss	Flexibles Endstück mit Verriegelung
Leistungsregelung	Schieberegler am Gehäuse

Häufig gestellte Fragen - 7014 Kibernetik

Wie benutze ich die Blasfunktion?

Führen Sie das flexible Schlauchstück in die Blasöffnung ein. Schließen Sie das Gerät an und schalten Sie es ein.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Behälter voll oder der Beutel verstopft ist. Reinigen Sie den Beutel mit heißem Wasser und leeren Sie den Behälter.

Wie reinige ich den Beutel?

Nehmen Sie den Beutel heraus, waschen Sie ihn mit sauberem heißem Wasser und trocknen Sie ihn, bevor Sie ihn wieder einsetzen.

Wie leere ich den Behälter?

Entriegeln Sie den Verriegelungsknopf, heben Sie den Deckel an, nehmen Sie den Beutel heraus und entfernen Sie den Staub aus dem Behälter. Setzen Sie den Beutel und den Deckel wieder ein.

Was tun, wenn die Sicherheitsvorrichtung auslöst?

Schalten Sie das Gerät aus, leeren Sie das Wasser oder stellen Sie es wieder aufrecht, wenn es umgekippt ist, und schalten Sie es wieder ein.

Kann ich mit diesem Sauger Flüssigkeiten aufsaugen?

Ja, dieser Sauger kann Flüssigkeiten aufsaugen. Achten Sie darauf, den maximalen Füllstand nicht zu überschreiten und leeren Sie den Behälter nach Gebrauch.

Wie stelle ich die Saugleistung ein?

Schieben Sie den Schieberegler am Gehäuse nach oben oder unten.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie, ob der Stecker eingesteckt und das Kabel nicht beschädigt ist. Kontrollieren Sie auch, ob der Behälter voll oder die Sicherheitsvorrichtung aktiviert ist.

Kann ich Einwegbeutel verwenden?

Das Gerät wird mit einem wiederverwendbaren Beutel geliefert. Sie können kompatible Einwegbeutel verwenden, aber sehen Sie in der Bedienungsanleitung nach den genauen Referenzen.

Wie ersetze ich den Filter?

Bauen Sie den Filterbehälter ab, entfernen Sie den gebrauchten Filterschaumstoff und ersetzen Sie ihn durch einen neuen. Bauen Sie alles wieder zusammen.

BEDIENUNGSANLEITUNG 7014 Kibernetik

1 | Gerätebeschreibung Ekström 15L/30L 4
2 | Gerätebeschreibung Ekström 70L 6
3 | Sicherheitsanweisungen 7
4 | Gebrauch 8
5 | Sicherheitsprogramm 8
6 | Wartung 9
7 | Technische Daten 9

Français

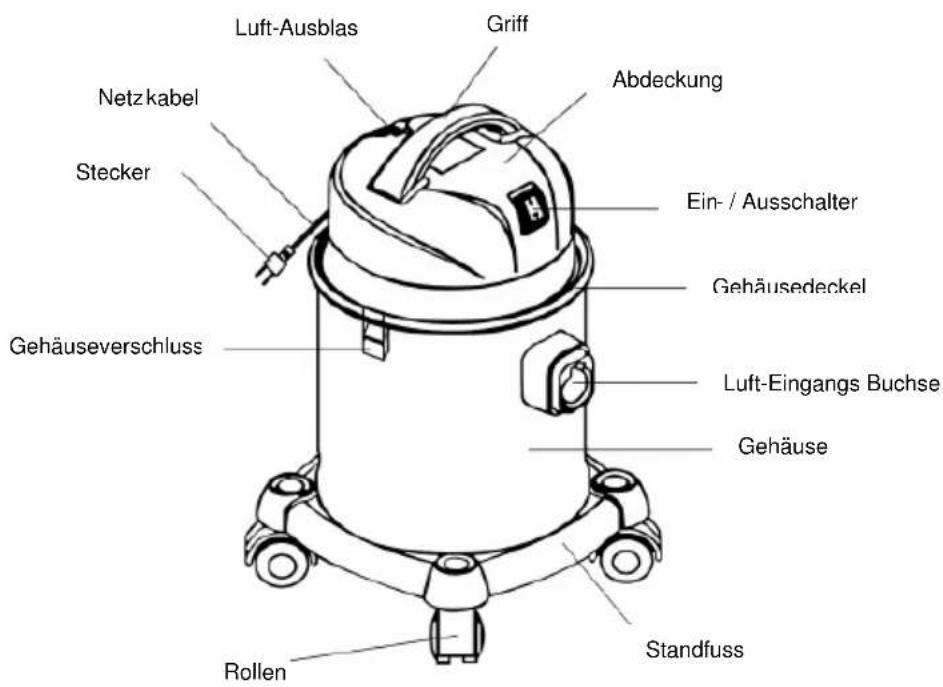

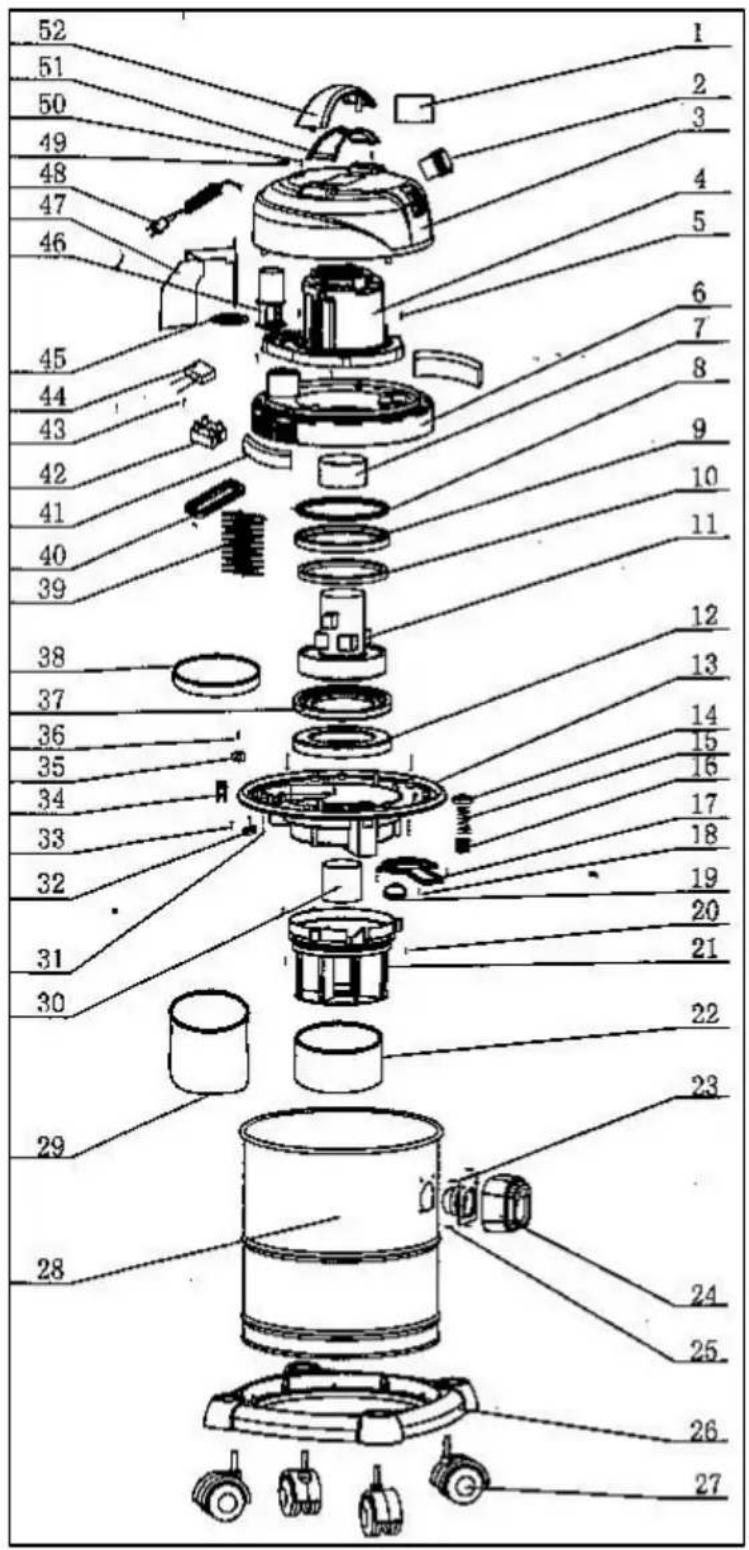

1 | Gerätebeschreibung Ekström 15L/30L

1. Typenschild
2. Ein-/Ausschalter
3. Gehausedeckel
4. Motorgehause
5. Schrauben (4 Stk.)
6. Mittel-Gehäuse
7. Lufteinlassperre
8. Obere Dichtung 2 (Typ P)
9. Obere Plastikdichtung (Typ P)
10. Obere Dichtung 1 (Typ P)
11. Motor (Typ P)
12. Untere Dichtung (Typ P)
13. Behalterdeckel
14. Ventildeckel
15. Sicherheitsventilfeder
16. Ventilspule
17. Lufteinlass
18. Schrauben (3 Stk.)
19. Dichtung
20. Schrauben (3 Stk.)
21. Filterbehalter
22. Filterschwamm
23. Luftansaug
24. Schlauchanschluss
25. Schrauben (4 Stk.)
26. Behalter Unterboden
27. Rader (4 Stk.)
28. Chromstahl-Gehäuse
29. Sack
30. Sicherheitsventil
31. Schrauben (4 Stk.)
32. Kabelbefestigung
33. Schrauben (2 Stk.)
34. Kabelausgang
35. Zugentlastung
36. Schraube (1 Stk.)
37. Untere Dichtung (Typ P)
38. Luftauslass-Schwamm
39. Blasfeder
40. Induktionsspule
41. Luftauslass-Filter
42. Anschlussklemme
43. Schraube (1 Stk.)
44. Kondensator
45. Dichtungsring
46. Ventil Membrane
47. Luftblockierplatte
    48.Netzkabel
48. Dichtungsplatte
49. Schrauben (1 Stk.)
50. Unterer Griff
51. Oberer Griff

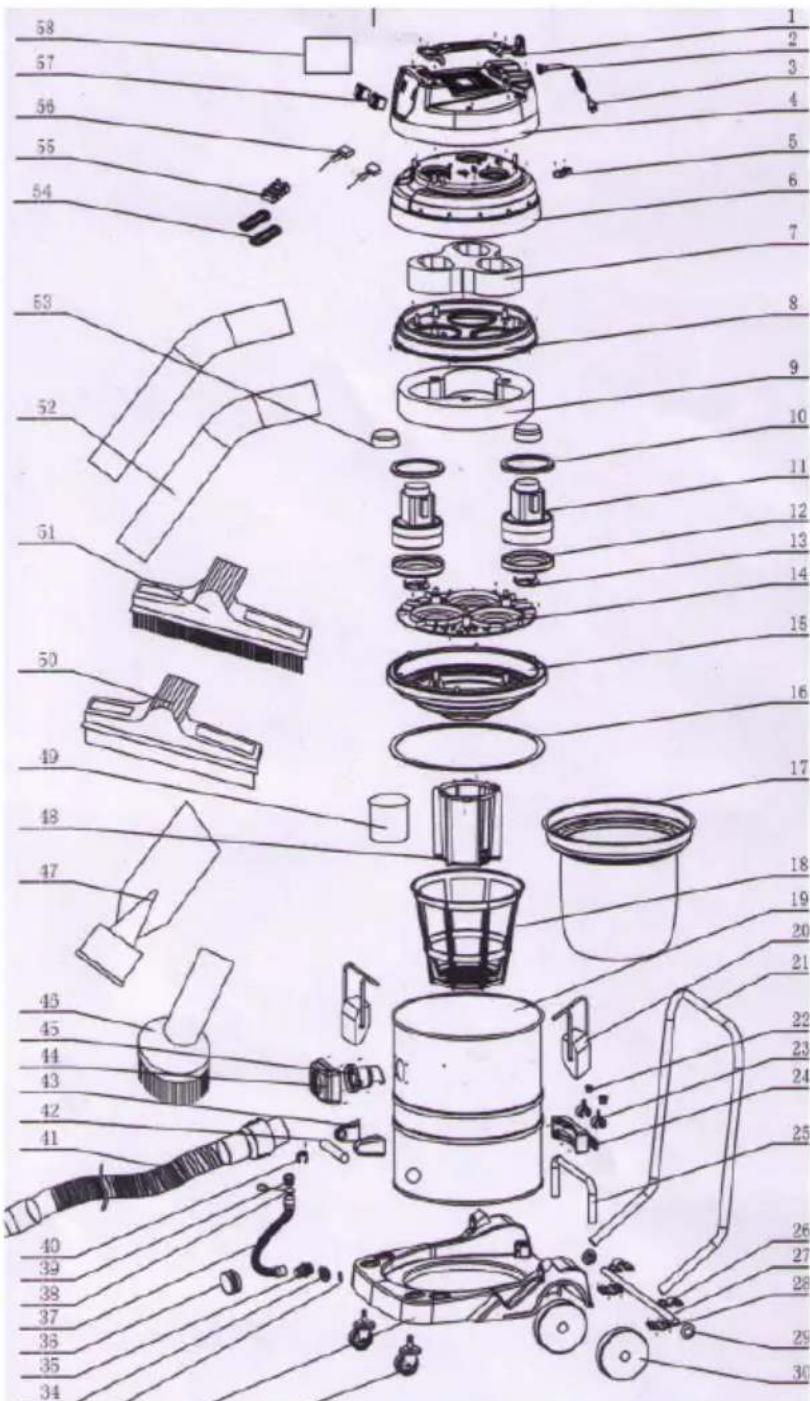

2 | Gerätebeschreibung Ekström 70L

1. Schwimmerkorb 54. Induktionsspule
2. Schwimmer 55. Lusterklemme
3. Nassbürste 56. Kondensator
4. Trockenbürste 57. Ein-/Ausschalter
5. Metalrohre 58. Typenschild

6. Motorenkappe

7. Griff

8. Durchführungstülle
   3.Netzkabel
9. Oberer Gehausedeckel
10. Zugentlastung
11. Mittelgehause
12. Schaumstoff
13. Mittel Gehäusedichtung
14. Motorhalterung
15. Obere Motordämpfung
16. Motor
17. Untere Motordämpfung
18. Ventildeckel
19. Motorplatte
20. Behalterdeckel
21. Behalterdichtung
22. Staubfilter
23. Korb
24. Blechbehalter
25. Behalterverschluss
26. Griff
27. Arretierknopf
28. Arretierbügel
29. Arretierblock
30. Arretierungshilfe
31. Achshalterung gross
32. Achse
33. Achshalterung Klein
34. Radhalterung
35. Rad gross
36. Rad Klein
37. Unterboden
38. Gummidichtung
39. Ablaufanschlussstück
40. Ablaufanschlussstück
41. Ablaufanschlussstück
42. Ablaufschlauch
43. Sicherungsring
44. Schlauchzapfen
45. Schlauchhalterung
46. Schlauch
47. Griff
48. Griff
49. Schlauchanschluss
50. Luftansaug
51. Teppichbürste
52. Spezialaufsatz

3 | Sicherheitsanweisungen

• Prufen Sie, ob die ortliche Stromversorgung mit den Angaben auf dem Typenschild übereinstimmen.
• Das Gerätarf nicht in der Höhe von brenbaren Materialien gebraucht werden.
• Der Luft-Eingangarf nicht bedeckt werden, da sonst der Motor beschadigt werden kann.
• Es dürfen keine brennbaren oder explosiven Materialien wie z.B. eine brennende Zigarette eingesaugt werden.
• Keine scharfen oder spitzigen Gegenstände einsaugen.
• Achten Sie darauf, dass der Staubsauger nicht umkippt, Denn es besteht die Möglichkeit, dass Wasser den Motor beschädigt.
• Nach jedem Gebrauch soll das Gerät von der Stromversorgung getrennt werden.
• Halten Sie das Gerät von starkem Sonnenlicht und hohen Temperaturen fern, ansonsten kann sich das Gehäuse verformen.
• Der Gehäusedeckelarf nicht mit Wasser gewaschen werden, da sonst die Elektronik beschädigt werden kann. Reinigen Sie den Deckel mit einem feuchten Tuch.

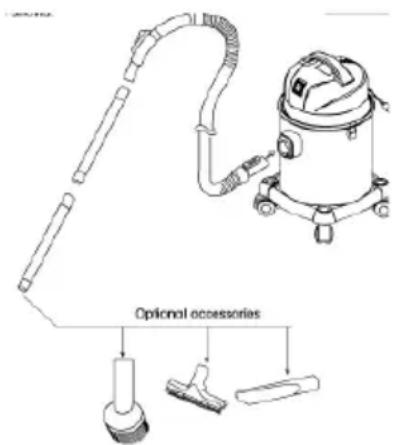

4 | Gebrauch

1) Schliessen Sie den Schlauch an das Gerät an.
2) Drücken Sie den Knopf am Schlauch nach unten. Wenn Sie den Schlauch wieder vom Gerät trennen möchten, so müssen Sie wieder am Knopfziehen.
3) Wenn Sie die Blas-Funktion nutzen wollen, so schliessen Sie den Schlauch an die Öffnung an der Geräteoberseite an.
4) Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät mittels Druck auf den Ein-/ Ausschalter an.
5) Sie können die Stärke des Saugens einstellen, indem Sie den Schalter am Griff betätigten.

5 | Sicherheitsprogramm

1) Wenn der Behälter voll ist, fängt das Sicherheitsprogramm an zu laufen. Das heisst, das Gerät fängt dann an zu larmen und der Motor lauft mit einer hohen Geschwindigkeit. Wenn dies der Fall ist, trennen Sie den Sauger von Stromversorgung und leeren Sie das Wasser aus dem Behälter. Schliessen Sie das Gerät wieder an den Strom an und es kann seinen Betrieb wieder aufnehmen.
2) Im Falle eines Umkippens des Gerätes, beginnnt ebenfalls das Sicherheitsprogramm. Trennen Sie den Sauger von der Stromversorgung und stellen Sie es aufrecht hin. Nun kann der Sauger den Betrieb wieder aufnehmen.
3) Wenn das Sicherheitsprogramm am Laufen ist, damit das Gerät nicht mehr benutzt werden, ansonsten kann es beschädigt werden.

6 | Wartung

1) Reinigung des Behalters

Wenn der Behälter mit Staub gefüllt ist, beginnt die Saugleistung an zu/GLien. Trennen Sie den Sauger von der Stromversorgung und leeren Sie den Behälter.

a) Öffnen Sie den Gehäuseverschluss und entfernen Sie den Gehäusedeckel.
b) Entfernen Sie den Filter.
c) Nun kann der Behälter gereinigt werden.
d) Setzen Sie den Filter wieder in den Behälter und verschliessen Sie den Gehäusedeckel. Der Betrieb kann wieder aufgenommen werden.

2) Reinigung des Filters

Der Filter sollte mit warmem Wasser gewaschen werden.

a) Entfernen Sie den Filter.
b) Waschen Sie den Filter.
c) Lassen Sie den Filter trocken.

7 | Technische Daten

Modell Leistung Spannung Frequenz
Ekström 15 Liter	200 Watt 220 – 240	V 50 Hz
Ekström 30 Liter	200 Watt 220 – 240	V 50 Hz
Ekström 70 Liter	2000 Watt3000 Watt	220 – 240 V 50 Hz

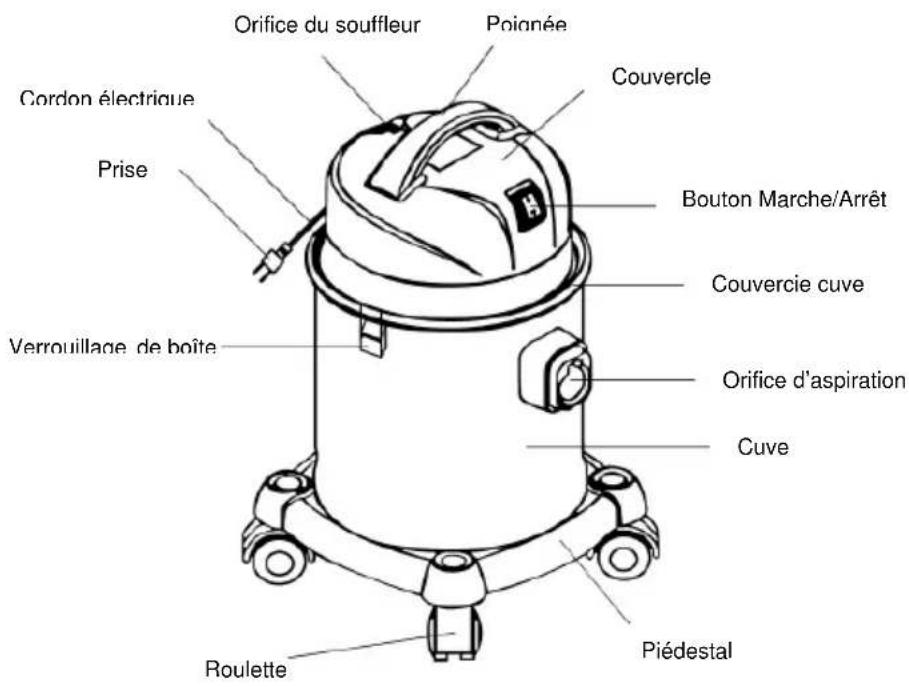

1 | Description d'appareil Ekström 15L/30L

Brosse absorbante
Suceur
Sac
Tuyau flexible
