BEDIENUNGSANLEITUNG 7013 Kibernetik

1 | Gerätebeschreibung Ekström 15L/30L 4
2 | Gerätebeschreibung Ekström 70L 6
3 | Sicherheitsanweisungen 7
4 | Gebrauch 8
5 | Sicherheitsprogramm 8
6 | Wartung 9
7 | Technische Daten 9

Français

1 | Gerätebeschreibung Ekström 15L/30L

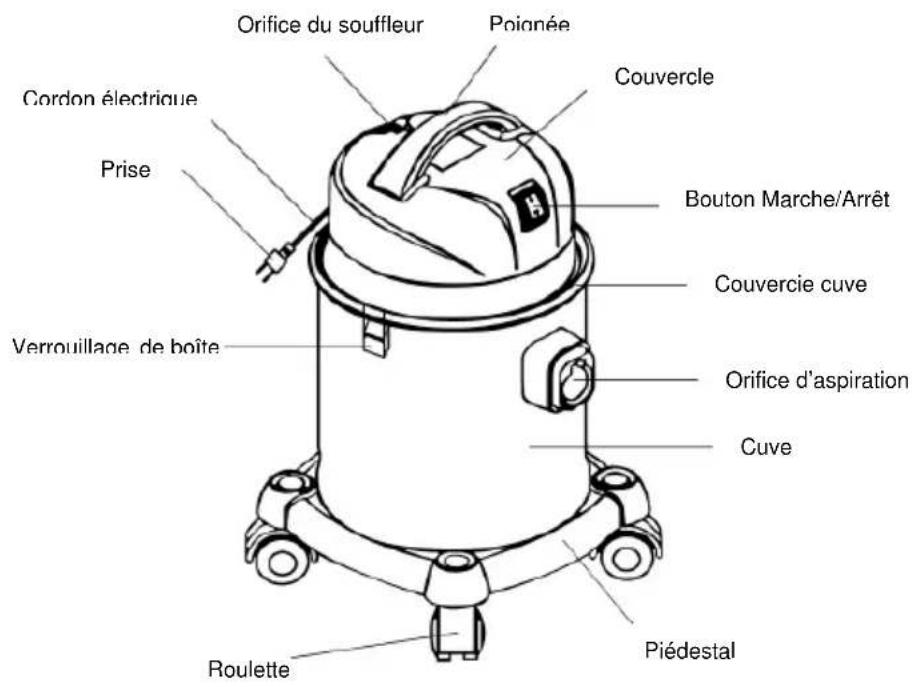

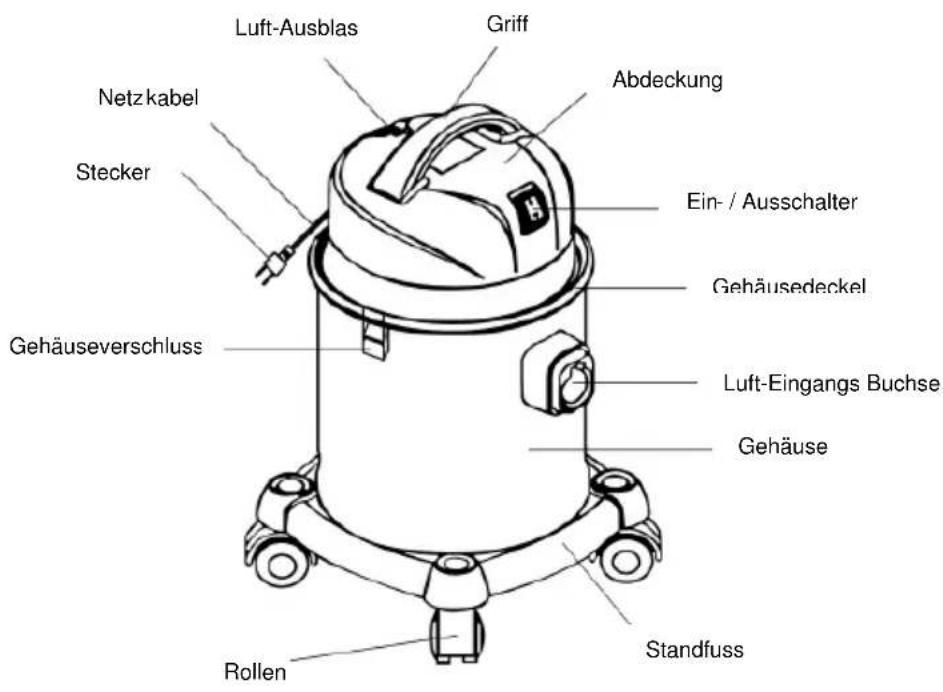

Luft-Ausblas Griff Netzkabel Stecker Abdeckung Ein-/Ausschalter Gehäusedeckel Gehäuseverschluss Luft-Eingangs Buchse Gehäuse Standfuss Rollen

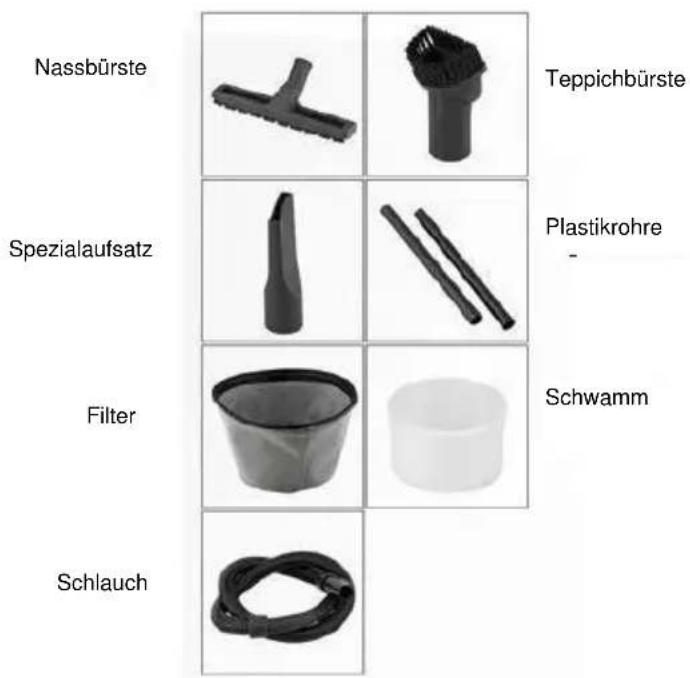

Nassbürste Spezialaufsatz Filter Schlauch Teppichbürste Plastikrohre Schwamm

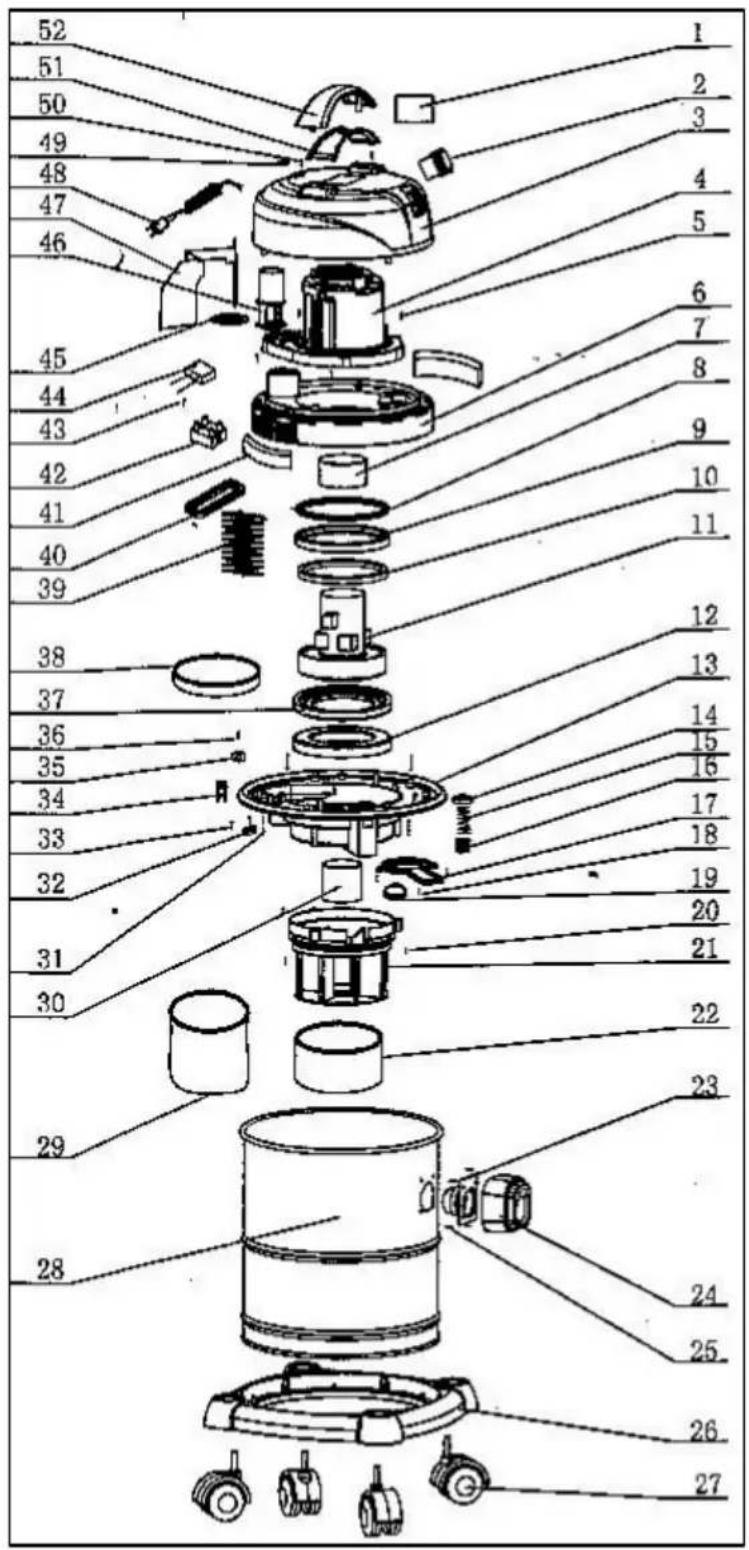

52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

1. Typenschild

2. Ein-/Ausschalter

3. Gehäusedeckel

4. Motorgehäuse

5. Schrauben (4 Stk.)

6. Mittel-Gehäuse

7. Lufteinlasssperre

8. Obere Dichtung 2 (Typ P)

9. Obere Plastikdichtung (Typ P)

10. Obere Dichtung 1 (Typ P)

11. Motor (Typ P)

12. Untere Dichtung (Typ P)

13. Behälterdeckel

14. Ventildeckel

15. Sicherheitsventilfeder

16. Ventilspule

17. Lufteinlass

18. Schrauben (3 Stk.)

19. Dichtung

20. Schrauben (3 Stk.)

21. Filterbehälter

22. Filterschwamm

23. Luftansaug

24. Schlauchanschluss

25. Schrauben (4 Stk.)

26. Behälter Unterboden

27. Räder (4 Stk.)

28. Chromstahl-Gehäuse

29. Sack

30. Sicherheitsventil

31. Schrauben (4 Stk.)

32. Kabelbefestigung

33. Schrauben (2 Stk.)

34. Kabelausgang

35. Zugentlastung

36. Schraube (1 Stk.)

37. Untere Dichtung (Typ P)

38. Luftauslass-Schwamm

39. Blasfeder

40. Induktionsspule

41. Luftauslass-Filter

42. Anschlussklemme

43. Schraube (1 Stk.)

44. Kondensator

45. Dichtungsring

46. Ventil Membrane

47. Luftblockierplatte

48. Netzkabel

49. Dichtungsplatte

50. Schrauben (1 Stk.)

51. Unterer Griff

52. Oberer Griff

2 | Gerätebeschreibung Ekström 70L

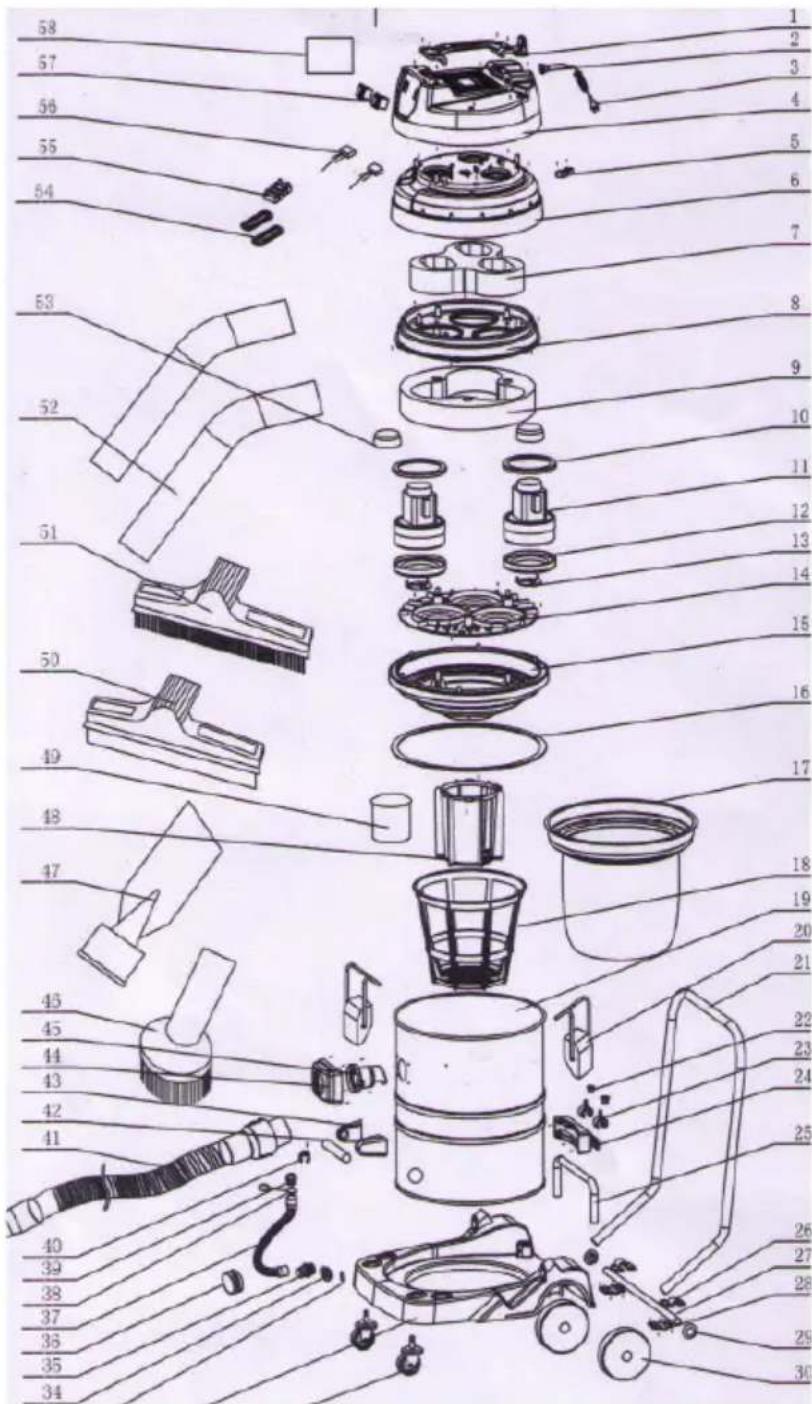

1. Schwimmerkorb 54. Induktionsspule
2. Schwimmer 55. Lüsterklemme
3. Nassbürste 56. Kondensator
4. Trockenbürste 57. Ein- / Ausschalter
5. Metallrohre 58. Typenschild

6. Motorenkappe

7. Griff

8. Durchführungstülle

9. Netzkabel

10. Oberer Gehäusedeckel

11. Zugentlastung

12. Mittelgehäuse

13. Schaumstoff

14. Mittel Gehäusedichtung

15. Motorhalterung

16. Obere Motordämpfung

17. Motor

18. Untere Motordämpfung

19. Ventildeckel

20. Motorplatte

21. Behälterdeckel

22. Behälterdichtung

23. Staubfilter

24. Korb

25. Blechbehälter

26. Behälterverschluss

27. Griff

28. Arretierknopf

29. Arretierbügel

30. Arretierblock

31. Arretierungshilfe

32. Achshalterung gross

33. Achse

34. Achshalterung klein

35. Radhalterung

36. Rad gross

37. Rad klein

38. Unterboden

39. Gummidichtung

40. Ablaufanschlussstück

41. Ablaufanschlussstück

42. Ablaufanschlussstück

43. Ablaufschlauch

44. Sicherungsring

45. Schlauchzapfen

46. Schlauchhalterung

47. Schlauch

48. Griff

49. Griff

50. Schlauchanschluss

51. Luftansaug

52. Teppichbürste

53. Spezialaufsatz

3 | Sicherheitsanweisungen

• Prüfen Sie, ob die örtliche Stromversorgung mit den Angaben auf dem Typenschild übereinstimmen.
• Das Gerät darf nicht in der Nähe von brennbaren Materialien gebraucht werden.
• Der Luft-Eingang darf nicht bedeckt werden, da sonst der Motor beschädigt werden kann.
• Es dürfen keine brennbaren oder explosiven Materialien wie z.B. eine brennende Zigarette eingesaugt werden.
• Keine scharfen oder spitzigen Gegenstände einsaugen.
• Achten Sie darauf, dass der Staubsauger nicht umkippt, denn es besteht die Möglichkeit, dass Wasser den Motor beschädigt.
• Nach jedem Gebrauch soll das Gerät von der Stromversorgung getrennt werden.
• Halten Sie das Gerät von starkem Sonnenlicht und hohen Temperaturen fern, ansonsten kann sich das Gehäuse verformen.
• Der Gehäusedeckel darf nicht mit Wasser gewaschen werden, da sonst die Elektronik beschädigt werden kann. Reinigen Sie den Deckel mit einem feuchten Tuch.

4 | Gebrauch

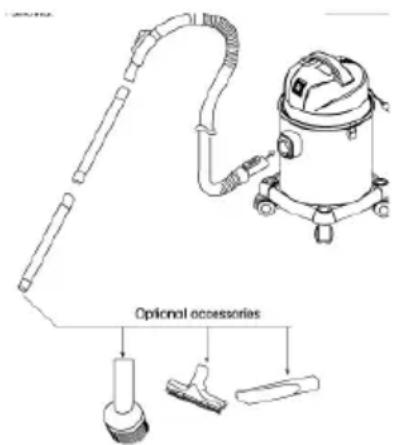

1) Schliessen Sie den Schlauch an das Gerät an.
2) Drücken Sie den Knopf am Schlauch nach unten. Wenn Sie den Schlauch wieder vom Gerät trennen möchten, so müssen Sie wieder am Knopf ziehen.
3) Wenn Sie die Blas-Funktion nutzen wollen, so schliessen Sie den Schlauch an die Öffnung an der Geräteoberseite an.
4) Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät mittels Druck auf den Ein-/ Ausschalter an.
5) Sie können die Stärke des Saugens einstellen, indem Sie den Schalter am Griff betätigen.

5 | Sicherheitsprogramm

1) Wenn der Behälter voll ist, fängt das Sicherheitsprogramm an zu laufen. Das heisst, das Gerät fängt dann an zu lärmen und der Motor läuft mit einer hohen Geschwindigkeit. Wenn dies der Fall ist, trennen Sie den Sauger von Stromversorgung und leeren Sie das Wasser aus dem Behälter. Schliessen Sie das Gerät wieder an den Strom an und es kann seinen Betrieb wieder aufnehmen.
2) Im Falle eines Umkippens des Gerätes, beginnt ebenfalls das Sicherheitsprogramm. Trennen Sie den Sauger von der Stromversorgung und stellen Sie es aufrecht hin. Nun kann der Sauger den Betrieb wieder aufnehmen.
3) Wenn das Sicherheitsprogramm am Laufen ist, darf das Gerät nicht mehr benutzt werden, ansonsten kann es beschädigt werden.

6 | Wartung

1) Reinigung des Behälters

Wenn der Behälter mit Staub gefüllt ist, beginnt die Saugleistung an zu sinken. Trennen Sie den Sauger von der Stromversorgung und leeren Sie den Behälter.

a) Öffnen Sie den Gehäuseverschluss und entfernen Sie den Gehäusedeckel.
b) Entfernen Sie den Filter.
c) Nun kann der Behälter gereinigt werden.
d) Setzen Sie den Filter wieder in den Behälter und verschliessen Sie den Gehäusedeckel. Der Betrieb kann wieder aufgenommen werden.

2) Reinigung des Filters

Der Filter sollte mit warmem Wasser gewaschen werden.

a) Entfernen Sie den Filter.
b) Waschen Sie den Filter.
c) Lassen Sie den Filter trocken.

7 | Technische Daten

Modell Leistung Spannung Frequenz
Ekström 15 Liter 1	200 Watt 220 – 240	V 50 Hz
Ekström 30 Liter 1	200 Watt 220 – 240	V 50 Hz
Ekström 70 Liter	2000 Watt3000 Watt	220 – 240 V 50 Hz
