Quadra Ringflash ECO - Flash Elinchrom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash annulaire (Ringflash)
Marque	Elinchrom
Modèle	Quadra Ringflash ECO
Puissance maximale supportée	400 Ws
Générateurs compatibles	Ranger Quadra AS / RX-AS
Durée d'éclair (prise A, max)	1/1000 s (t0.5), 1/500 s (t0.1)
Durée d'éclair (prise A, min)	1/600 s (t0.5), 1/300 s (t0.1)
Diaphragme à 2 m, 100 ISO, puissance max	11.8
Température de couleur	5500 °K
Diamètre intérieur / extérieur	9,5 cm / 19 cm
Longueur de câble	2 m (amovible)
Vis fixation appareil photo	1/4" (6,35 mm)
Taraudages pour trépied	1/4" et 3/8" (6,35 et 9,65 mm)
Dimensions avec support	21 x 20 x 21 cm
Poids avec câble 2 m	1 kg
Protection du tube flash	Disque de sécurité en matière synthétique transparente
Accessoires inclus	Coiffe diffusante opale, câble 2 m, tube flash torique UV
Code article	20492
Nombre de pages du manuel	31
Langues disponibles	Français, allemand, anglais
Entretien	Dépoussiérage et essuyage des traces d'humidité. Ne pas ouvrir.
Sécurité	Éteindre le générateur avant connexion/déconnexion. Ne pas utiliser avec d'autres générateurs.
Garantie	24 mois

FOIRE AUX QUESTIONS - Quadra Ringflash ECO Elinchrom

Comment connecter le Ringflash ECO au générateur Ranger Quadra ?

Assurez-vous que le générateur est éteint. Connectez d'abord le câble au Ringflash en serrant la bague de sécurité, puis au générateur. Vérifiez que les connecteurs sont bien verrouillés avant de mettre sous tension. Utilisez exclusivement un générateur Ranger Quadra.

Quelle est la puissance maximale supportée par le Ringflash ECO ?

Le Ringflash ECO supporte une puissance maximale de 400 Ws lorsqu'il est utilisé avec un générateur Ranger Quadra à pleine puissance.

Quels générateurs sont compatibles avec le Ringflash ECO ?

Les générateurs compatibles sont les Ranger Quadra AS et Ranger Quadra RX-AS. Ne pas l'utiliser avec d'autres marques.

Quelle est la durée d'éclair du Ringflash ECO ?

À puissance maximale sur la prise A, la durée d'éclair est de 1/1000 s (t0.5) et 1/500 s (t0.1). À puissance minimale, elle est de 1/600 s (t0.5) et 1/300 s (t0.1). Les valeurs diffèrent sur la prise B.

Quelles sont les dimensions et le poids du Ringflash ECO ?

Diamètre intérieur 9,5 cm, extérieur 19 cm. Dimensions avec support 21 x 20 x 21 cm. Poids avec câble de 2 m 1 kg.

Comment entretenir le Ringflash ECO ?

Un dépoussiérage régulier et un essuyage des traces d'humidité suffisent. Éteignez toujours le générateur et débranchez le câble avant tout entretien. N'ouvrez jamais l'appareil ; en cas de problème, contactez le service Elinchrom.

Quelles précautions de sécurité sont à respecter ?

Éteignez toujours le générateur avant de connecter ou déconnecter le Ringflash. N'utilisez pas le flash à proximité de matériel inflammable. Ne déclenchez jamais à moins de 2-3 mètres d'une personne ou d'un animal. Protégez l'appareil de l'humidité et de la condensation.

Quelle est la température de couleur du Ringflash ECO ?

La température de couleur est de 5500 °K à puissance maximale.

Quels accessoires sont inclus avec le Ringflash ECO ?

L'emballage contient une coiffe diffusante opale, un câble flash de 2 m amovible, et un tube flash torique avec traitement UV.

Où trouver la notice d'utilisation du Ringflash ECO ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com en format PDF. Elle compte 31 pages et est disponible en français, allemand et anglais.

MODE D'EMPLOI Quadra Ringflash ECO Elinchrom

Introduction 19
Déclaration de conformité 20
Certification CE 20
Caractéristiques 21
Précautions de sécurité et d'utilisation à l'extérieur et en studio 22
Avant de commencer 23
Données techniques 25
Entretien 26
Positionnement de l'appareil photo 24
Garantie 27

Cher photographe et amateur créatif et passionné.

Nous vous remercions d'avoir choisi le flash annulaire "RQ Ringflash ECO", il est destiné au générateur avec batterie « Ranger Quadra ».

Les produits Elinchrom, bénéficient de l'expérience accumulée depuis presque un demi-siècle dans le domaine du flash électronique et des équipements de studio.

Les technologies les plus récentes sont mises en œuvres lors de la production. De nombreux contrôles, le respect des normes de sécurité et de qualité, garantissent la sécurité la fiabilité et une présentation irréprochable de nos équipements.

Nous espérons que ce flash annulaire vous donnera entière satisfaction durant de nombreuses années.

Avant d'utiliser ce produit, pour votre sécurité et celle des tiers et pour exploiter ses nombreuses et remarquables possibilités, nous vous prions de lire et de respecter nos conseils de prudence et de comportement.

Votre Team Elinchrom

Merci de lire soigneusement les informations contenues dans ce manuel.

Pour la compréhension, ce manuel peut contenir des illustrations ou photos de produits ou d'accessoires qui n'entrent pas dans la composition de vente de l'article ou d'un kit.

Elinchrom se réserve le droit de modifier sans préavis le contenu des éléments inclus avec un produit ou d'un ensemble (kit/set), la composition ou présentation peut aussi être différente dans certain pays.

Pour connaître le contenu d'un produit ou d'un set, visiter notre site Web : www.elinchrom.com

Visiter régulièrement le site Elinchrom, vous y trouverez sous la rubrique « Support » les dernières informations, les actions spéciales, les caractéristiques techniques des flashes, des télécommandes sans fil « EL-Skyport », des accessoires ainsi que celles d'autres produits susceptibles de changements sans préavis. Vous aurez aussi la possibilité de télécharger gratuitement des manuels d'utilisation et d'autres informations. Les clients enregistrés pourront aussi télécharger des mises à niveau (upgrades) des progiciels intégrés à certains appareils.

Les valeurs indiquées peuvent différer en raison des tolérances des composants, ou des instruments de mesure. Les données techniques et des améliorations du système sont sujettes à modifications sans préavis.

Nous déclinons la responsabilité des erreurs d'impression.

Cet appareil est conforme aux règles FCC, paragraphe 15. Son exploitation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences nuisibles.
2. Cet appareil doit supporter les interférences parasites extérieures, notamment celles susceptibles d'engendrer un dysfonctionnement.

Nom du produit : RQ Ringflash ECO

Marque : ELINCHROM

Référence : Flash annulaire, article N° 20492

Responsible : Elinchrom S.A.

Av. de Longemalle 11

CH - 1020 Renens / Suisse

Téléphone : [phone]

Fax: [phone]

Nous, Elinchrom S.A ; certifions par la présente que l'équipement de marque et de référence tel que spécifié ci-dessus, a été testé conformément aux normes et règles EWG, DIN, IEC et FCC en vigueurs. Toutes les démarches nécessaires ont été effectuées et sont mises en œuvre pour garantir que les unités produites satisfont aux exigences requises.

Certification CE

La version de ce produit est conforme aux spécifications et exigences des directives CEM (EMC 2004/108/EC) « Compatibilité électromagnétique » et (Low voltage 2006/95/EC) « Directives basse tension ».

Elimination et recyclage

Ce symbole apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être jeté avec les déchets ménagers ordinaires.

Cet appareil a été presque entièrement fabriqué à partir de matériaux dont l'élimination est respectueuse de l'environnement et dont le recyclage peut être assuré de manière appropriée. En fin de vie, l'appareil sera remis dans un centre de collecte et de tri de déchets électriques ou repris par le fabricant qui le recyclera ou en récupérera les matières premières. Les composants non récupérables seront éliminés en bonne et due forme de la manière la plus appropriée.

Cet équipement a fait l'objet de tests et a été déclaré conforme aux limites auxquelles sont soumis les appareils numériques de la Classe B. Conformément à la section 15 de la réglementation FCC, il n'émet pas de bruits radioélectriques dépassant les limites prescrites dans le règlement sur le brouillage édicté par le ministère des communications du Canada. Ces limites ont été fixées afin d'apporter une protection raisonnable contre les perturbations pouvant survenir sur une installation domestique. Cet équipement peut émettre de l'énergie de fréquences radio et pourrait, s'il n'est pas installé et utilisé conformément aux instructions, perturber la réception des ondes radio. Cependant, il n'est pas garanti qu'une installation domestique ne soit pas perturbée par des interférences. Si cet équipement provoque des interférences lors de réception d'ondes radio/TV, vérifiable en mettant l'équipement hors tension puis sous tension, l'utilisateur est invité à prendre une ou plusieurs des mesures suivantes pour tenter de supprimer cet inconvénient :

• Réorienter ou déplacer l'antenne réceptrice de la radio/TV.
• Augmenter la distance qui sépare l'équipement perturbateur du récepteur radio/TV.
• Brancher l'équipement dans une prise de courant d'un circuit différent de celui sur lequel le récepteur est raccordé.
• Demander l'aide du revendeur ou d'un technicien expérimenté en radio/ TV.

ELINCHROM SA ne peut être tenu pour responsable des perturbations radioélectriques consécutives à des modifications apportées à l'installation, au remplacement ou au branchement de câbles de raccordement et d'équipements autres que ceux qui sont mentionnés et fournis par Elinchrom SA.

La substitution ou un raccordement non autorisé relèvera de la seule responsabilité de l'utilisateur.

Caractéristiques

• Ce flash annulaire supporte 400 Ws, il est destiné à l'utilisation avec le générateur avec batterie rechargeable « Ranger Quadra RX ».
• Câble amovible spécialement souple et de première qualité, la longueur standard est de 2 m, disponible aussi en longueur de 1 m / 5 m / 10 m.
• Tube flash annulaire de première qualité avec deux électrodes, réflecteur métallique et protection frontale de sécurité en matière synthétique transparente.
• Coiffe opaline diffusante et amovible, cette dernière apporte une légère diffusion qui adoucie la lumière directionnelle émise par le tube flash.
• Inclus un support universel qui permet l'utilisation du « RQ Ringflash ECO » avec le plus grand choix d'appareils photo du marché.

Les appareils autonomes sont fréquemment utilisés sur site, soyez conscient des désagréments qu'ils pourraient provoquer aux autres et en particulier aux enfants.

• Maintenez autant que possible les dispositifs flash hors de portée des personnes non concernées.
• N'utilisez pas cet appareil dans des environnements protégés (comme les hôpitaux, demandez toujours l'accord avant).
• N'utilisez pas ce flash à proximité de matériel inflammable ou explosif.
• Eteignez toujours le générateur avant de changer la batterie, de connecter ou déconnecter une lampe flash.
• Le flash annulaire et son tube flash peuvent devenir très chauds lors d'une utilisation intensive ! Pour éviter tout risque de brûlure, laissez si possible refroidir le matériel avant de le manipuler.
• Ne déclenchez jamais de flash trop près d'une personne ou d'un animal. La distance de sécurité conseillée est de 2 à 3 mètres au minimum.
• Le générateur délivre une haute tension et un courant élevé aux torches, en conséquence respectez les précautions de sécurité lors des manipulations, raccordement ou du remplacement d'un câble torche.
• Protégez le « RQ Ringflash ECO et le générateur Ranger Quadra », lors d'une utilisation dans des conditions d'humidité importante (pluie, brouillard).
• Les câbles d'alimentation doivent être correctement reliés au générateur « Ranger Quadra » et aux lampes flash.
• Acclimatation : De brusque variation de température peuvent engendrer de la condensation sur les circuits électroniques et par conséquent provoquer un disfonctionnement ou la destruction de composants.
• Transportez le flash annulaire dans le sac original, coffret de transport ou dans un carton en prenant soin de protéger sa partie frontale (tube flash et disque de protection).
• Protégez du soleil tout le matériel : « RQ Ringflash ECO », « Ranger Quadra » ou la batterie de réserve.
• Eteignez toujours le générateur avant de changer la batterie ou de connecter ou déconnecter une lampe flash.
• N'ouvrez jamais le matériel ! En cas de disfonctionnement ou de dommage visible au tube flash, contactez impérativement le service après-vente Elinchrom.
• Lors d'un éclair la pression dans le tube augmente, celui-ci pourrait éventuellement exploser. Pour cette raison le tube flash est protégé par un disque de sécurité en matière synthétique transparente. En cas de tube endommagé ou de disque de sécurité cassée, le flash doit être immédiatement débranché du générateur « Ranger Quadra » et envoyé au service Elinchrom agréé

Précautions de sécurité et d'emploi à l'extérieur ou en studio

• N'utilisez pas de torche ou de générateur dont les contacts sont brûlés, le matériel est provisoirement inutilisable (risque d'arcs électriques et de destruction importante du matériel). Les contacts défectueux des prises et fiches doivent êtres remplacés immédiatement. Contactez le service Elinchrom.
• Les câbles sur le sol doivent être tenus hors des zones de circulation, de manière qu'ils ne soient pas endommagés. Un câble endommagé doit être impérativement remplacé ou être contrôlé par le service Elinchrom agréé.
• Ce flash annulaire est destiné uniquement à l'éclairage photographique et utilisé conjointement avec un générateur « Ranger Quadra ».

Avant de commencer

Le « Ranger Quadra » et le flash annulaire « RQ Ringflash ECO » sont des appareils portatifs et pour la plupart du temps utilisés à l'extérieur. Soyez conscient des dangers et des désagréments qu'ils pourraient provoquer à des tiers et en particulier aux enfants.

• Assurez vous que le générateur « Ranger Quadra » est sur la position OFF (éteint).
- Connectez d'abord le câble au moyen de la fiche au « Ringflash » en serrant la bague de sécurité, puis au générateur « Ranger Quadra ».
- Seul un raccordement correct des connecteurs protègera des poussières, de l'humidité et évitera un arc électrique qui endommagerait l'unité.
- Les connecteurs non utilisés du générateur doivent impérativement avoir les capuchons de protection.
- Vérifiez avant de mettre le générateur sous tension, que le câble est correctement verrouillé sur le « Ringflash ECO » et sur le « Ranger Quadra ».
- Ensuite ajuster l'alignement et le centrage de votre appareil-photo et laisser libre cours à votre imagination et expérience de la lumière flash

Attention:

• Eteignez toujours le générateur Quadra avant de raccorder ou déconnecter le « RQ Ringflash ECO »
  • Température ambiante de fonctionnement: de 0°C (32°F) à 40°C (104°F)
  • Température ambiante hors utilisation: de - 20°C (- 4°F) à 40°C (104°F)

Attention aux produits d'autres marques !

Des connecteurs, fiches et prises similaires sont utilisées par d'autres fabricants. Le flash annulaire Elinchrom « Ringflash ECO » est destiné exclusivement au « Ranger Quadra » et ne doit en aucun cas être relié à des générateurs d'autres marques.

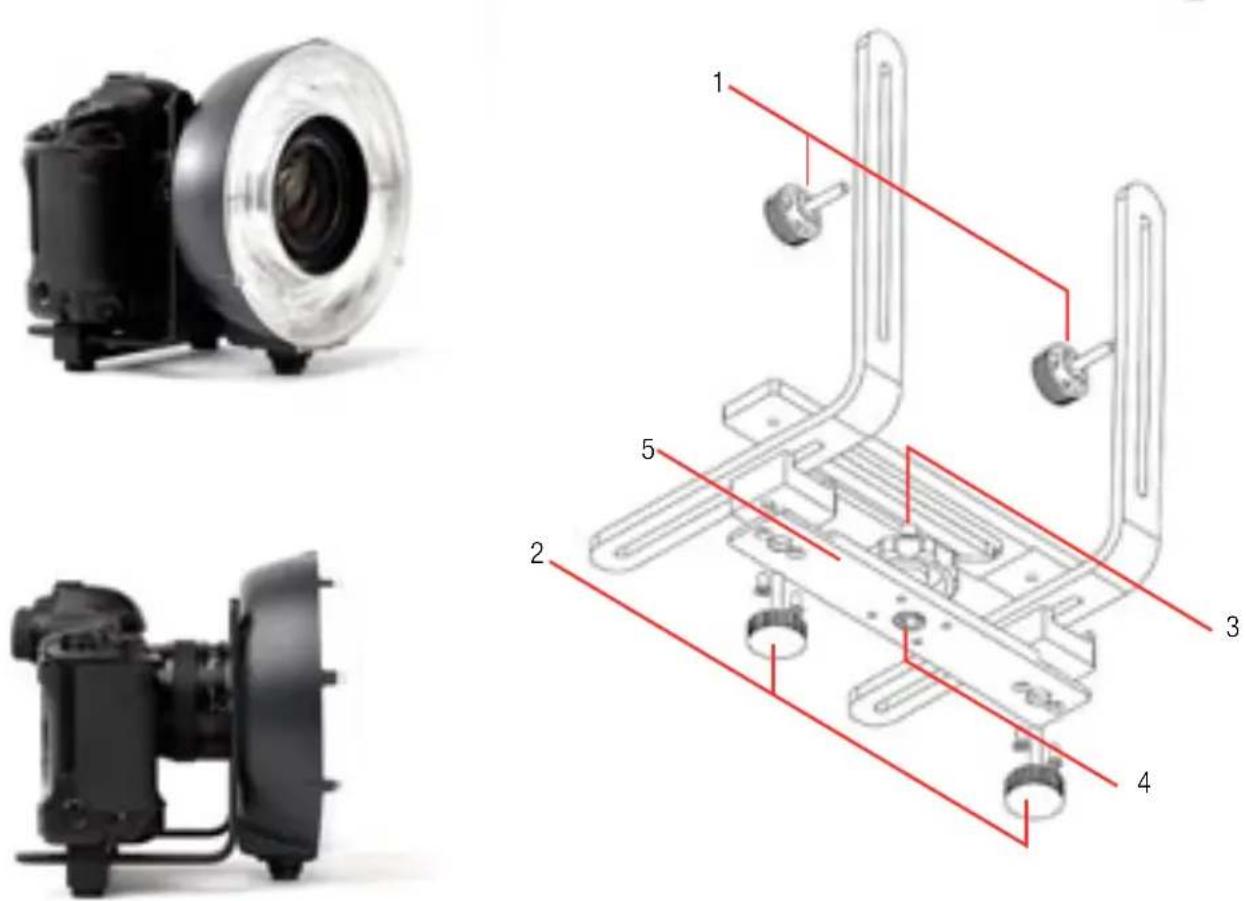

1. Vis de blocage du réglage vertical
2. Vis de blocage du réglage horizontal
3. Vis moletée 1/4" pour la fixation de l'appareil photo
4. Taraudage pour le montage du support sur un trépied photo. A choix 3/8" ou 1/4" de pouce, lorsque la douille de réduction est en place.

Mise en place et positionnement

Le «Ringflash ECO» peut être monté sur un trépied d'appareil photo en utilisant l'un des deux taraudages [4] (1/4" ou 3/8 de pouce). L'objectif de l'appareil de prise de vue doit être correctement positionné dans l'ouverture du flash annulaire et soigneusement fixé par la vis [3]. Si le filetage de 3/8" (∅ 9,65mm) est nécessaire, if suffit de dévisser la douille filetée de réduction [4].

Pour remplacer la vis de fixation de l'appareil photo [3], procéder de cette manière: Dévisser les vis [2], enlever la plaque de fixation sur trépied [5] et insérer la vis souhaitée. Pour le remontage effectuer l'opération inverse.

Pour un positionnement précis de l'appareil photo, le flash annulaire peut être ajusté dans les deux axes (vertical et horizontal) en utilisant respectivement les vis [1-1 et 2-2].

	RQ Ringflash ECO
Puissance maximale supportée 400 Ws / Ranger Quadra à puissance max.
Générateurs compatibles Ranger Quadra AS	Ranger Quadra RX - AS
Durée d'éclair à t 0.5 et t 0.1 puissance max.	Prise A : 1/1000 et 1/500Prise B : 1/2500 et 1/1200
Durée d'éclair à t 0.5 et t 0.1 puissance min.	Prise A : 1/600 et 1/300Prise B : 1/1400 et 1/800
Diaphragme à 2 m, 100 ISO,à la puissance max.	11.8(- 0,5 diaphragme avec la coiffe diffusante opale)
Température de couleur à puissance max.	5500 °K
Diamètre : intérieur / extérieur 9.5 cm / 19 cm
Longueur du câble amovible standard 2 m
Vis de fixation de l'appareil photo // taraudages pour la fixation du « Ringflash » sur un trépied	1/4" // 1/4" et 3/8" de pouce (6,35 et 9,65 mm)
Dimensions avec support 21 x 20 x 21 cm
Poids avec câble de 2 m 1 kg
Protection du tube flash en matière synthétique transparente	Accessoire inclus :Coiffe diffusante opale, rigide et amovible (plug-in)
Livré complet avec Coiffe de protection diffusante / câble flash de 2 m /tube flash torique avec traitement UV
N° de code du « RQ Ringflash ECO »complet	20492

FR

Le « Ringflash » nécessite peu d'entretien de la part de l'utilisateur. Un dépoussiérage de temps en temps ou un essuyage des traces d'humidité sur les parties externes du boîtier suffisent.

Avant toute intervention d'entretien, éteignez le générateur et débranchez le câble de puissance du « Ringflash » ou d'une autre lampe flash.

Comme tout appareil électronique qui utilise de la haute tension, le flash doit être absolument sec. Lors de travaux à l'extérieur, protéger l'ensemble d'une humidité excessive.

Attention :

Risque sérieux d'accident ! Ne touchez jamais un tube flash cassé tant que la lampe est raccordée au générateur par son câble, même s'il est éteint (des tensions dangereuses pourraient êtres présentes sur les électrodes).

Pour votre sécurité, n'ouvrez jamais un générateur ou n'importe quelle partie d'un équipement flash : flash annulaire « Ringflash », torches diverses A - S, batterie, etc. N'essayez pas de réparer ce matériel vous-même ! En cas de problème informez rapidement le vendeur Elinchrom, votre sécurité et celle de votre appareil sont en jeu.

Contrôle régulier du matériel

Les prescriptions nationales de sécurité, exigent des contrôles périodiques des appareils électriques et électroniques. Le Ringflash devrait être vérifié chaque année. Ce contrôle garantit non seulement la sécurité, mais il assurera dans le temps, un fonctionnent irréprochable.

Retour au service clientèle

Pour assurer une protection maximale contre les chocs de votre équipement lors d'un retour, nous vous conseillons de garder si possible l'emballage d'origine. Dans tous les cas, nous vous recommandons de prendre suffisamment de précautions pour qu'il ne subisse pas de dommage lors du transport.

Achat / Service après-vente

Prenez contact avec votre représentation locale Elinchrom. Pour plus d'information ou d'aide, visiter sans restriction le site : www.elinchrom.com / Distributors

Cet appareil ELINCHROM sera gratuitement remis en état par son vendeur en cas de mauvais fonctionnement imputable à un défaut de fabrication ou de composants apparu dans un délai de 24 mois à partir de la date d'achat. L'appareil doit être envoyé dès que possible à l'adresse du vendeur ou de l'agent ELINCHROM autorisé. Cette garantie n'est plus valable pour les appareils soumis à un usage non approprié, démontés, modifiés ou réparés par des personnes n'appartenant pas au réseau de distribution ELINCHROM. Sont exclus de cette garantie les tubes-éclairs, les lampes pilotes et le vieillissement des condensateurs. ELINCHROM n'est pas responsable de dommages résultant d'un fonctionnement défectueux de l'appareil (perte de film, manque à gagner ou autres frais).
