Type de produit	Adaptateur CPL avec point d'accès Wi-Fi
Marque	TP-Link
Modèle	TLWPA281
Technologie CPL	HomePlug AV2 (jusqu'à 1200 Mbit/s)
Bandes Wi-Fi	Double bande simultanée 2,4 GHz + 5 GHz
Débit Wi-Fi théorique	Jusqu'à 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Ports Ethernet	1 port LAN Gigabit
Boutons	Pair (appairage CPL), Wi-Fi (WPS/configuration), Reset
Voyants LED	Alimentation, CPL, Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
Prise gigogne (pass-through)	Oui, prise femelle intégrée
Installation	Plug & Play, appairage par bouton Pair ou WPS
Sécurité réseau	Chiffrement AES 128 bits, appairage sécurisé
Alimentation	Directement sur prise secteur (100-240 V, 50/60 Hz)
Consommation électrique	Environ 8 W en fonctionnement, moins de 0,3 W en veille
Dimensions (L × H × P)	86 × 76 × 53 mm
Poids	Environ 180 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec
Garantie	3 ans (limitée, selon conditions TP-Link)
Réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le SAV
Normes et certifications	CE, RoHS, 2014/53/UE, 2009/125/CE

FOIRE AUX QUESTIONS - TLWPA281 TP-LINK

Comment réinitialiser mon adaptateur CPL TP-Link TLWPA281 ?

Maintenez enfoncé le bouton Reset (à l'aide d'un trombone) pendant environ 10 secondes jusqu'à ce que toutes les LED s'éteignent puis se rallument. La réinitialisation est alors terminée.

Pourquoi n'ai-je pas accès à Internet via mon réseau CPL ?

Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique et que la LED CPL est allumée. Assurez-vous que les câbles Ethernet sont correctement branchés et que votre connexion internet fonctionne directement sur le routeur.

Comment appairer un nouvel adaptateur CPL au réseau existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà connecté pendant 1 seconde (sa LED CPL clignote). Dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. La LED CPL s'allume fixe lorsque l'appairage est réussi.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, branchez-le directement sur une prise murale. Si l'adaptateur possède une prise gigogne, vous pouvez brancher la multiprise sur celle-ci, mais pas un autre adaptateur CPL.

Comment copier les paramètres Wi-Fi de mon routeur vers l'extenseur CPL ?

Placez l'extenseur près du routeur. Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde. Les LED Wi-Fi clignotent puis restent allumées une fois la copie réussie.

Que faire si la LED CPL clignote ou est rouge ?

Cela indique une mauvaise qualité de signal. Déplacez l'extenseur sur une autre prise électrique, idéalement sur le même circuit que l'adaptateur principal.

Comment configurer manuellement les paramètres Wi-Fi ?

Connectez-vous à l'interface web de l'extenseur (via son adresse IP) ou utilisez l'application tpPLC disponible sur Apple Store et Google Play.

Puis-je ajouter plusieurs adaptateurs CPL au même réseau ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs (selon les normes HomePlug). Appairez-les un par un en suivant la procédure de Pair.

Que faire si mon extenseur ne se reconnecte pas après l'avoir déplacé ?

Assurez-vous que tous les adaptateurs sont sur le même circuit électrique. Réappairez l'extenseur avec l'adaptateur principal. Vérifiez les interférences (sèche-linge, climatiseur) à proximité.

L'appareil est-il compatible avec les routeurs non TP-Link ?

Oui, l'adaptateur CPL fonctionne avec tout routeur disposant d'un port Ethernet. La fonction WPS peut être utilisée si le routeur supporte le WPS (Wi-Fi Protected Setup).

MODE D'EMPLOI TLWPA281 TP-LINK

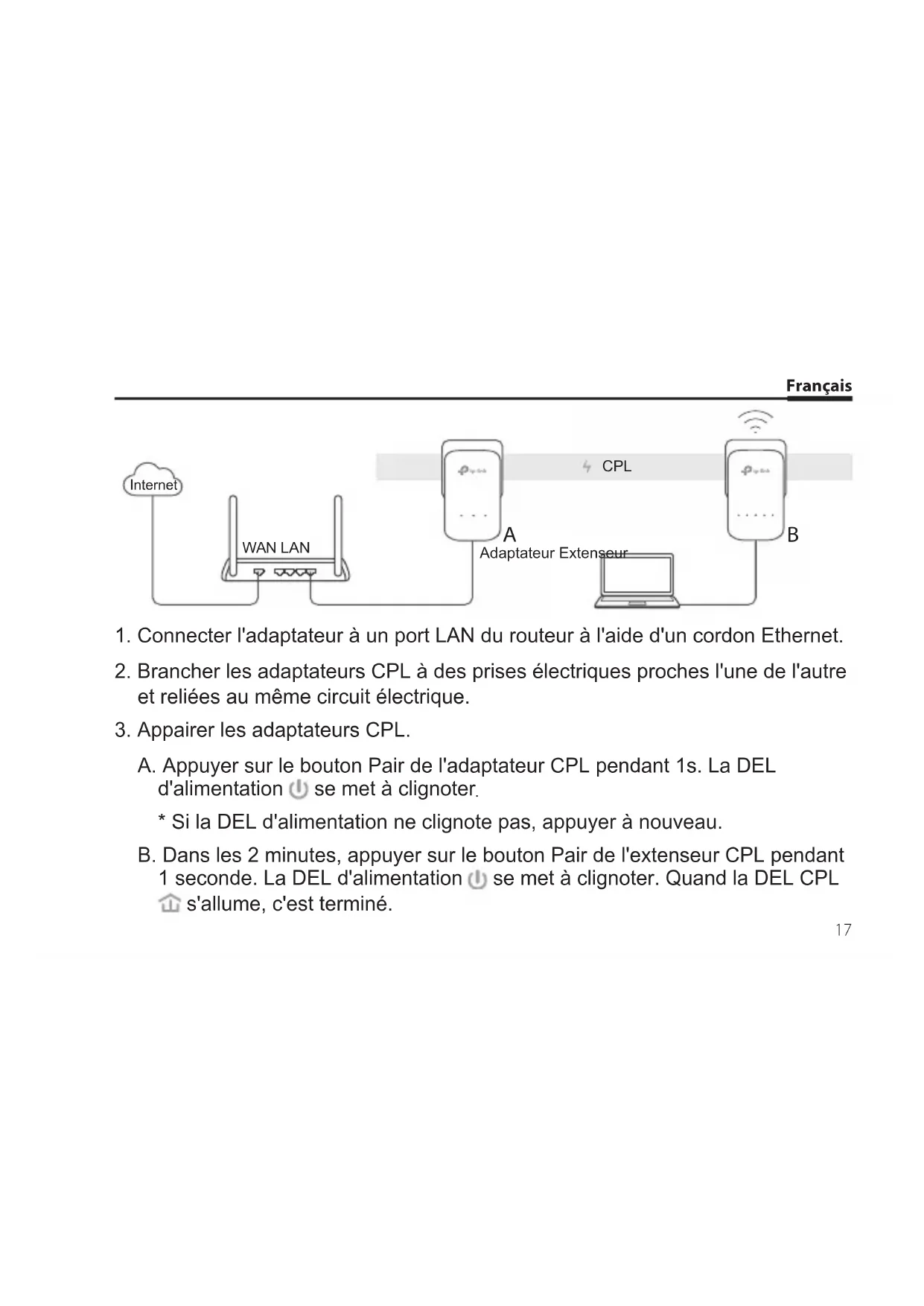

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 🔒 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

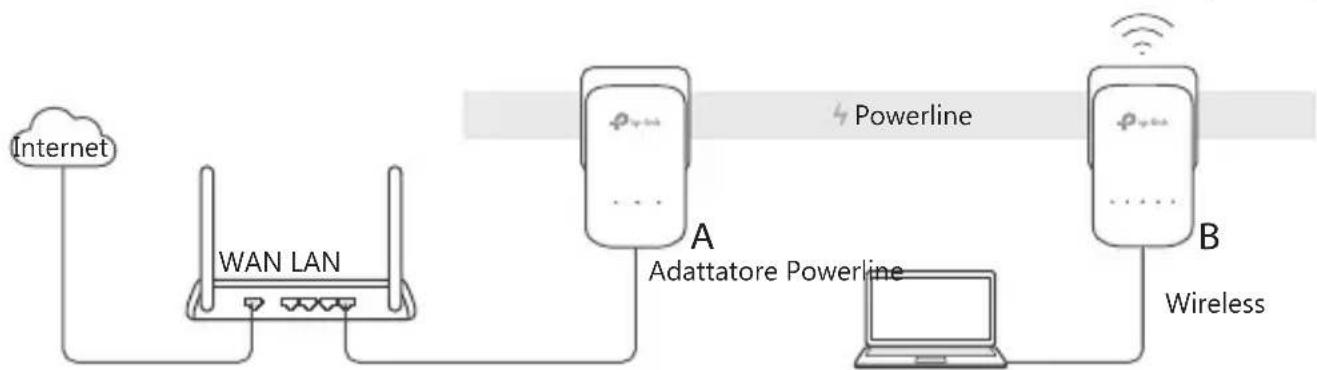


TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
