CLOAKHAM842 - Jumelles CamLink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles prismatiques
Marque et modèle	CamLink CLOAKHAM842
Grossissement	8x
Diamètre de l'objectif	42 mm
Type de prisme	Prisme en toit BaK-4
Traitement des lentilles	Entièrement traitées (fully coated)
Champ de vision	6,5° (341 ft à 1000 yd)
Pupille de sortie	5,2 mm
Réglage dioptrique	±5 dioptries
Poids	649 g
Étanchéité	Oui, joints toriques
Antibuée	Oui, remplissage à l'azote
Œilletons	Œilletons à vis (twist-up) pour porteurs de lunettes
Mise au point	Molette centrale de mise au point
Distance interpupillaire	Réglable
Adaptateur trépied	Oui, attache pour trépied
Accessoires inclus	Étui de transport, sangle, manuel
Nettoyage recommandé	Chiffon microfibre, fluide de nettoyage pour lentilles
Garantie	Aucune en cas de modification ou usage incorrect

FOIRE AUX QUESTIONS - CLOAKHAM842 CamLink

Comment régler la distance interpupillaire ?

Tenez les jumelles en position normale, puis rapprochez ou écartez les deux parties jusqu'à ne voir qu'un seul champ circulaire. Notez cette position pour une utilisation future.

Comment régler la dioptrie pour ma vue ?

Réglez d'abord la distance interpupillaire. Mettez la bague de dioptrie à zéro, couvrez l'objectif du côté de la bague, puis ajustez la molette centrale jusqu'à obtenir une image nette. Ensuite, découvrez l'objectif et couvrez l'autre, puis tournez uniquement la bague de dioptrie pour affiner la netteté. Ne forcez pas la bague au-delà de sa butée.

Comment utiliser les œilletons si je porte des lunettes ?

Si vous portez des lunettes, assurez-vous que les œilletons sont en position basse (rétractés). Cela rapproche vos yeux des lentilles et améliore le champ de vision.

Comment nettoyer les lentilles ?

Soufflez d'abord la poussière ou utilisez un pinceau doux. Pour les traces, utilisez un chiffon en microfibre. Pour un nettoyage approfondi, appliquez un fluide de nettoyage sur le chiffon, jamais directement sur les lentilles, et essuyez doucement.

Les jumelles sont-elles étanches ?

Oui, elles sont conçues avec des joints toriques pour protéger contre l'humidité, ce qui les rend étanches.

Que faire si les jumelles s'embuent ?

Les jumelles sont remplies d'azote sec pour empêcher la buée à l'intérieur. Si l'extérieur s'embue, essuyez avec un chiffon doux. Si la buée persiste à l'intérieur, contactez le service après-vente.

Puis-je monter les jumelles sur un trépied ?

Oui, les jumelles disposent d'une attache pour trépied (repère E sur le schéma) permettant de les fixer sur un trépied standard.

Quelle est la puissance de ce modèle ?

Ce modèle offre un grossissement de 8x avec un diamètre d'objectif de 42 mm, ce qui permet une observation lumineuse et stable.

Quel est le poids des jumelles ?

Le poids est d'environ 649 g, ce qui les rend relativement légères pour une utilisation prolongée.

Que faire si la bague de dioptrie force ?

Ne forcez pas la bague au-delà de sa butée, cela pourrait l'endommager. Assurez-vous de suivre la procédure de réglage correcte et si le problème persiste, contactez le fabricant.

MODE D'EMPLOI CLOAKHAM842 CamLink

CL-OAKHAM842

Type: 8 × 42

Leistung: 8 x

Ces jumelles sont conçues et fabriquées à l'aide des dernières technologies d'étanchéité et d'antibuée. Des joints toriques complets assurent la protection contre l'humidité. Le remplissage des jumelles à l'azote sec empêche l'intérieur des optiques de se couvrir de buée.

Contenu de la confection:

Jumelles - Etui de transport - Sangle de caméra - Manuel

CL-OAKHAM842

Type: 8 × 42

Puissance: 8 x

Diamètre de la lentille d'objet: 42 mm

Type de prisme : Prisme supérieur BaK-4

Recouvrement de lentille: Entièrement recouvertes

Angle de vision: 6.5°

Champs de vision à 1000 yd: 341 ft

Pupille de sortie: 5,2 mm

Longueur de réglage de la dioptrie : ±5

Poids: 649 g

CL-OAKHAM1042

Type: 10 × 42

Puisance: 10 x

Diamètre de la lentille d'objectif: 42 mm

Type de prisme : Prisme supérieur BaK-4

Recouvrement de lentille: Entièrement recouvertes

Angle de vision: 5.8°

Champs de vision à 1000 yd: 304 ft

Pupille de sortie: 4,2 mm

Longueur de réglage de dioptrie : +5

Poids: 681g

Mode d'emploi

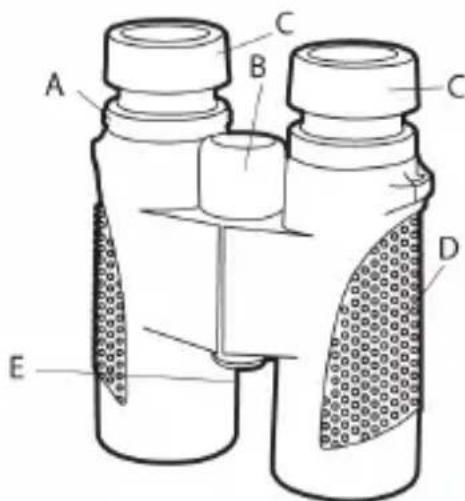

A: Réglage de dioptrie B: Roulette de focale C: Coussinet oculaire en spirale D: Prise ergonomique E: Attache de tripodè

Réglage des jumelles correspondant à vos yeux

La distance entre les yeux, appelée distance interpupillaire, varie selon les personnes. Pour obtenir l'alignement parfait des lentilles des jumelles avec vos yeux, suivez ces simples étapes:

1. Tenez les jumelles en position normale.
2. Tenez chaque partie fermement. Rapprochez ou écartez les parties jusqu’à ne voir qu’un seul champ circulaire. Remettez toujours vos jumelles dans cette position avant de les utiliser.

Comment régler individuellement à la vue.

Comme la vue varie d'une personne à l'autre, il faut ajuster finement comme suit la dioptrie pour que les jumelles soient à votre vue:

1. Ajustez la distance inter pupillaire comme décrit ci-dessus.
2. Réglez la dioptrie à zéro et observez un objet à distance.
3. Gardez les deux yeux ouverts à tout moment.
4. Couvre la lentille d'objectif côté avec un capuchon (du côté du réglage de dioptrie).
5. Ajustez la roulette de focale pour observer les petits détails d'un objet à distance (par exemple un mur de briques, des branches d'arbre, etc.) jusqu'à ce qu'ils apparaisent aussi nets que possible.
6. Découvrez la lentille d'objet du côté réglage de dioptrie, couvrez l'autre lentille puis observez le même objet.
7. Tournez uniquement la bague de réglage de dioptrie jusqu'à ce que l'objet observé soit le plus net possible. N'essayez pas de forcer cette bague au-delà de sa position de butée car cela pourrait l'endommager.
8. Vos jumelles sont maintenant réglées à votre vue. En tournant simplement la roulette centrale de focale, vous pourrez focaliser à n'importe quelle distance. Prenez note du réglage de dioptrie de vos yeux pour un usage futur.

Coupelles oculaires (pour les porteurs de lunettes de correction ou de soleil)

Assurez-vous que les coupelles sont vers le bas si vous portez des lunettes. Cela rapprochera vos yeux des lentilles de jumelles apportant ainsi un meilleur champ de vision.

Prendre soin de vos jumelles

1. Rangez toujours vos jumelles avec les coupelles tirées. Ceci diminue les efforts produits et l'usure sur les coupelles quand elles sont retournées.
2. Ne faites pas tomber les jumelles.
3. Entreposerez-les dans un endroit frais et sec.

Nettoyage

1. Soufflez toute la poussière ou débris sur les lentilles (ou utilisez un rose doux).
2. Pour retirer la saleté ou les traces de doigt, nettoyez doucement avec un chiffon doux de bonne qualité. Employer un mauvais chiffon ou trop froter peut rayer la surface des lentilles et entraîner eventuellement des dégats permanents. Un chiffon de nettoyage en microfibre (disponible chez la plupart des marchands photographiques) est idéal pour le nettoyage de routine des surfaces optiques.

Pour un nettoyage plus en profondeur, un fluide de nettoyage ou de l'isopropylène et un tissu pour les lentilles photographiques peuvent être employés. Déposez toujours le fluide de nettoyage sur le chiffon, jamais directement sur les lentilles.

Garantie

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Avis de non responsabilité

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document. Conservez ce manuel et l'emballage pour toute référence ultérieure.
