Caractéristiques Techniques	Détails
Processeur	Intel Celeron J1900, Quad-Core, 2.0 GHz
RAM	4 Go DDR3L (extensible jusqu'à 8 Go)
Stockage	Disque dur 500 Go SATA III
Graphiques	Intel HD Graphics
Connectivité	2 x USB 3.0, 4 x USB 2.0, 1 x HDMI, 1 x VGA, 1 x Ethernet
Système d'exploitation	Compatible avec Windows et Linux
Dimensions	20 x 20 x 4.5 cm
Poids	1.5 kg
Utilisation recommandée	Idéal pour un usage bureautique, multimédia léger et navigation web
Maintenance	Nettoyage régulier des ventilateurs et des ports, mise à jour des pilotes
Sécurité	Utiliser un logiciel antivirus, activer le pare-feu
Informations générales	Économie d'énergie, faible bruit, design compact

FOIRE AUX QUESTIONS - XS35GS804 V3L Shuttle

Comment démarrer le Shuttle XS35GS804 V3L pour la première fois ?

Connectez le câble d'alimentation, branchez le moniteur, le clavier et la souris. Appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant quelques secondes.

Comment réinitialiser le Shuttle XS35GS804 V3L aux paramètres d'usine ?

Accédez aux paramètres de récupération en redémarrant l'ordinateur et en appuyant sur la touche F8 pendant le démarrage. Sélectionnez 'Réparer votre ordinateur' puis 'Restaurer le système'.

Comment ajouter de la mémoire RAM au Shuttle XS35GS804 V3L ?

Éteignez l'ordinateur, débranchez-le, retirez le panneau latéral et localisez les emplacements de RAM. Insérez les nouvelles barrettes de RAM en veillant à ce qu'elles soient correctement alignées.

Que faire si l'ordinateur fonctionne lentement ?

Vérifiez les programmes en cours d'exécution et fermez ceux qui ne sont pas nécessaires. Vous pouvez également effectuer un nettoyage du disque et désinstaller les applications inutiles.

Comment mettre à jour les pilotes du Shuttle XS35GS804 V3L ?

Visitez le site officiel de Shuttle, recherchez le modèle XS35GS804 V3L, et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Pourquoi n'ai-je pas de son sur mon Shuttle XS35GS804 V3L ?

Vérifiez que les haut-parleurs sont correctement branchés et allumés. Assurez-vous que le volume n'est pas coupé dans les paramètres audio de votre système.

Comment connecter le Shuttle XS35GS804 V3L à un réseau Wi-Fi ?

Accédez aux paramètres réseau, sélectionnez 'Wi-Fi', activez-le, puis choisissez votre réseau et entrez le mot de passe si nécessaire.

Que faire si l'ordinateur affiche un écran bleu ?

Redémarrez l'ordinateur. Si le problème persiste, notez le code d'erreur affiché et consultez le site de support pour des solutions spécifiques.

Comment nettoyer l'intérieur du Shuttle XS35GS804 V3L ?

Éteignez et débranchez l'ordinateur. Ouvrez le boîtier et utilisez de l'air comprimé pour enlever la poussière des composants. Ne touchez pas les circuits sans précaution.

MODE D'EMPLOI XS35GS804 V3L Shuttle

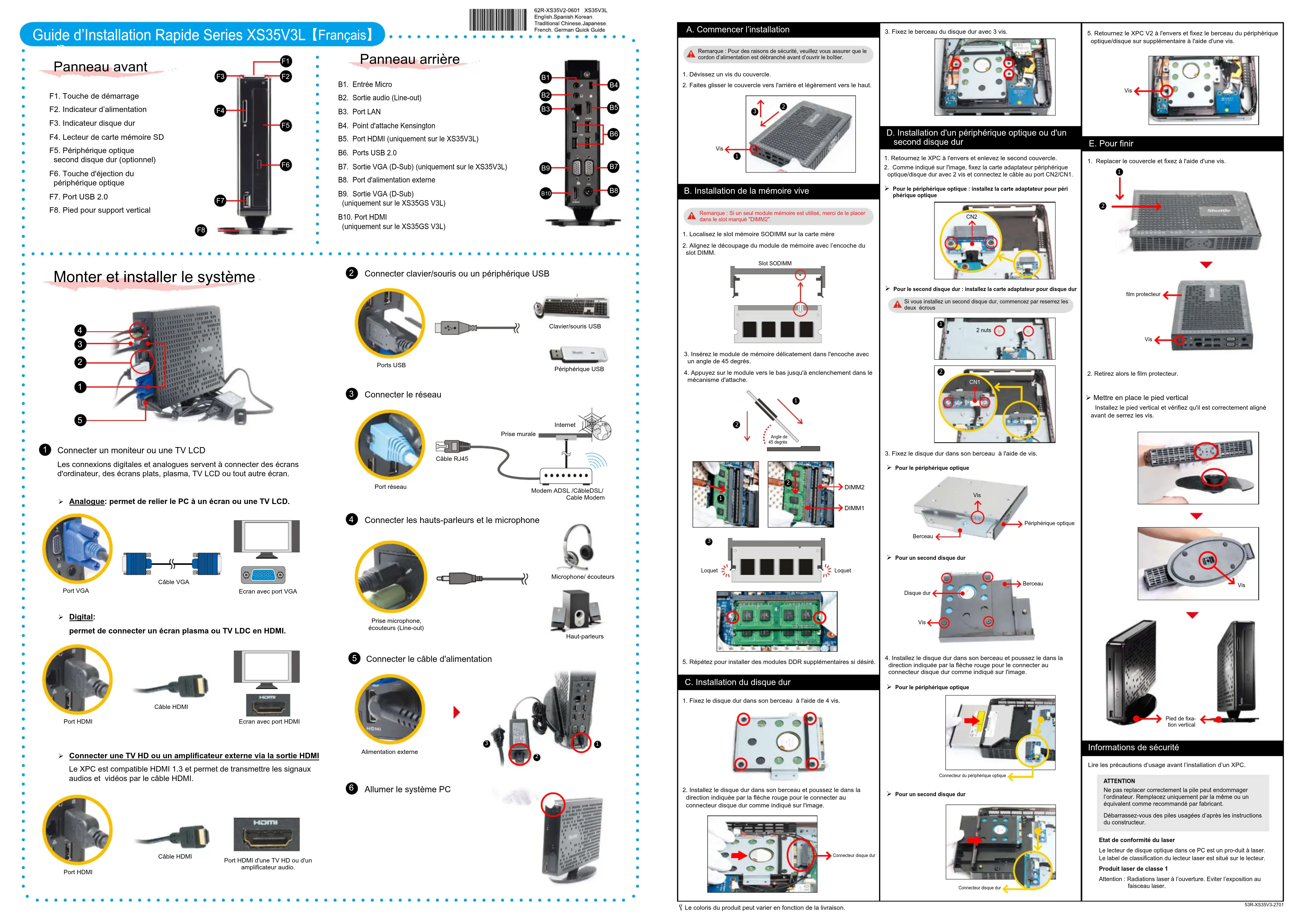

__p Guide d’Installation Rapide Series XS35V3L 【Français】 Panneau avant Panneau arrière F1. Touche de démarrage F2. Indicateur d’alimentation F3. Indicateur disque dur F4. Lecteur de carte mémoire SD F5. Périphérique optique second disque dur (optionnel) F6. Touche d'éjection du périphérique optique F7. Port USB 2.0 F8. Pied pour support vertical B1. Entrée Micro B2. Sortie audio (Line-out) B3. Port LAN B4. Point d'attache Kensington B5. Port HDMI (uniquement sur le XS35V3L) B6. Ports USB 2.0 B7. Sortie VGA (D-Sub) (uniquement sur le XS35V3L) B8. Port d'alimentation externe B9. Sortie VGA (D-Sub) (uniquement sur le XS35GS V3L) B10. Port HDMI (uniquement sur le XS35GS V3L)

A. Commencer l’installation 1. Dévissez un vis du couvercle. 2. Faites glisser le couvercle vers l'arrière et légèrement vers le haut.Remarque : Pour des raisons de sécurité, veuillez vous assurer que le cordon d’alimentation est débranché avant d’ouvrir le boîtier. B. Installation de la mémoire vive Angle de 45 degrés1. Localisez le slot mémoire SODIMM sur la carte mère2. Alignez le découpage du module de mémoire avec l’encoche du slot DIMM.3. Insérez le module de mémoire délicatement dans l'encoche avec un angle de 45 degrés.4. Appuyez sur le module vers le bas jusqu'à enclenchement dans le mécanisme d'attache. C. Installation du disque dur

2. Installez le disque dur dans son berceau et poussez le dans la direction indiquée par la 󰘱èche rouge pour le connecter au connecteur disque dur comme indiqué sur l'image. D. Installation d'un périphérique optique ou d'un second disque dur 5. Retournez le XPC V2 à l'envers et 󰘰xez le berceau du périphérique optique/disque sur supplémentaire à l'aide d'une vis.1. Retournez le XPC à l'envers et enlevez le second couvercle.2. Comme indiqué sur l'image, 󰘰xez la carte adaptateur périphérique optique/disque dur avec 2 vis et connectez le câble au port CN2/CN1. Pour le périphérique optique : installez la carte adaptateur pour péri phérique optiqueSi vous installez un second disque dur, commencez par reserrez les deux écrous3. Fixez le disque dur dans son berceau à l'aide de vis.1. Replacer le couvercle et 󰘰xez à l'aide d'une vis. E. Pour 󰘰nir Mettre en place le pied vertical Installez le pied vertical et véri󰘰ez qu'il est correctement aligné avant de serrez les vis. LoquetLoquetSlot SODIMM4. Installez le disque dur dans son berceau et poussez le dans la direction indiquée par la 󰘱èche rouge pour le connecter au connecteur disque dur comme indiqué sur l'image. Pour le second disque dur : installez la carte adaptateur pour disque dur CN2 Connecteur disque dur

1. Fixez le disque dur dans son berceau à l'aide de 4 vis.2 nuts

Pour le périphérique optiquePour un second disque durPour le périphérique optiquePour un second disque dur Vis Vis Vis Disque durBerceau Vis Connecteur du périphérique optiqueConnecteur disque durPériphérique optiqueBerceau Vis

Le coloris du produit peut varier en fonction de la livraison.3. Fixez le berceau du disque dur avec 3 vis. Monter et installer le système

Connecter le câble d'alimentation

Connecter un moniteur ou une TV LCD Les connexions digitales et analogues servent à connecter des écrans d'ordinateur, des écrans plats, plasma, TV LCD ou tout autre écran.

Connecter clavier/souris ou un périphérique USB

Connecter les hauts-parleurs et le microphone

Allumer le système PC Pied de xa-tion vertical Connecter une TV HD ou un amplicateur externe via la sortie HDMI Le XPC est compatible HDMI 1.3 et permet de transmettre les signaux audios et vidéos par le câble HDMI. Analogue: permet de relier le PC à un écran ou une TV LCD.Digital: permet de connecter un écran plasma ou TV LDC en HDMI. Port VGAEcran avec port HDMIPort HDMICâble HDMICâble VGAEcran avec port VGACâble HDMIPort HDMI d'une TV HD ou d'un ampli󰘰cateur audio.Port HDMIPorts USBPériphérique USBClavier/souris USBPrise microphone, écouteurs (Line-out)Microphone/ écouteursHaut-parleursPort réseauCâble RJ45Prise muraleInternetModem ADSL /CâbleDSL/Cable ModemAlimentation externe

lm protecteur2. Retirez alors le 󰘰lm protecteur.

53R-XS35V3-2701ATTENTIONNe pas replacer correctement la pile peut endommager l’ordinateur. Remplacez uniquement par la même ou un équivalent comme recommandé par fabricant. Débarrassez-vous des piles usagées d’après les instructions du constructeur.Lire les précautions d’usage avant l’installation d’un XPC.Etat de conformité du laserLe lecteur de disque optique dans ce PC est un pro-duit à laser. Le label de classi󰘰cation du lecteur laser est situé sur le lecteur.Produit laser de classe 1Attention : Radiations laser à l’ouverture. Eviter l’exposition au faisceau laser. Informations de sécurité

5. Répétez pour installer des modules DDR supplémentaires si désiré.Remarque : Si un seul module mémoire est utilisé, merci de le placer dans le slot marqué "DIMM2".
