Caractéristiques techniques	Détails
Processeur	AMD Ryzen 5 5600G
RAM	16 Go DDR4
Stockage	512 Go SSD NVMe
Carte graphique	Intégrée Radeon Graphics
Système d'exploitation	Windows 10 Pro
Connectivité	Wi-Fi 802.11ac, Bluetooth 5.0
Ports USB	4 x USB 3.0, 2 x USB 2.0
Dimensions	20 x 20 x 8 cm
Poids	2.5 kg
Utilisation recommandée	Bureautique, multimédia, jeux légers
Maintenance	Nettoyage régulier des ventilateurs, mise à jour des drivers
Sécurité	Antivirus recommandé, mises à jour de sécurité régulières
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - XS 3600BA V4 Shuttle

Comment démarrer le Shuttle XS 3600BA V4 ?

Assurez-vous que l'ordinateur est branché sur une prise électrique. Appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement connecté. Essayez une autre prise électrique. Si le problème persiste, contactez le support technique.

Comment réinitialiser le Shuttle XS 3600BA V4 ?

Pour réinitialiser, éteignez l'ordinateur, débranchez-le pendant environ 30 secondes, puis rebranchez-le et rallumez-le.

Pourquoi l'ordinateur est-il lent ?

Cela peut être dû à un manque d'espace de stockage ou à des programmes en arrière-plan. Vérifiez votre gestionnaire de tâches et libérez de l'espace si nécessaire.

Comment mettre à jour les pilotes de l'ordinateur ?

Visitez le site web du fabricant de Shuttle et recherchez la section de support pour télécharger les derniers pilotes pour votre modèle.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé et correctement connecté à l'ordinateur. Essayez un autre câble ou un autre port. Si le problème persiste, testez avec un autre moniteur.

Comment installer un nouveau logiciel sur le Shuttle XS 3600BA V4 ?

Téléchargez le logiciel à partir d'une source fiable, puis suivez les instructions d'installation à l'écran. Assurez-vous que votre système est compatible avec le logiciel.

Comment nettoyer le système de refroidissement ?

Éteignez l'ordinateur et débranchez-le. Utilisez un aspirateur à faible puissance ou une bombe d'air comprimé pour enlever la poussière des ventilateurs et des grilles d'aération.

Que faire si le son ne fonctionne pas ?

Vérifiez que les haut-parleurs sont correctement branchés et allumés. Assurez-vous que le son n'est pas coupé dans les paramètres du système.

Comment augmenter la mémoire RAM ?

Ouvrez le boîtier de l'ordinateur et localisez les emplacements de RAM. Installez les nouvelles barrettes de RAM dans les emplacements disponibles en suivant les instructions du manuel.

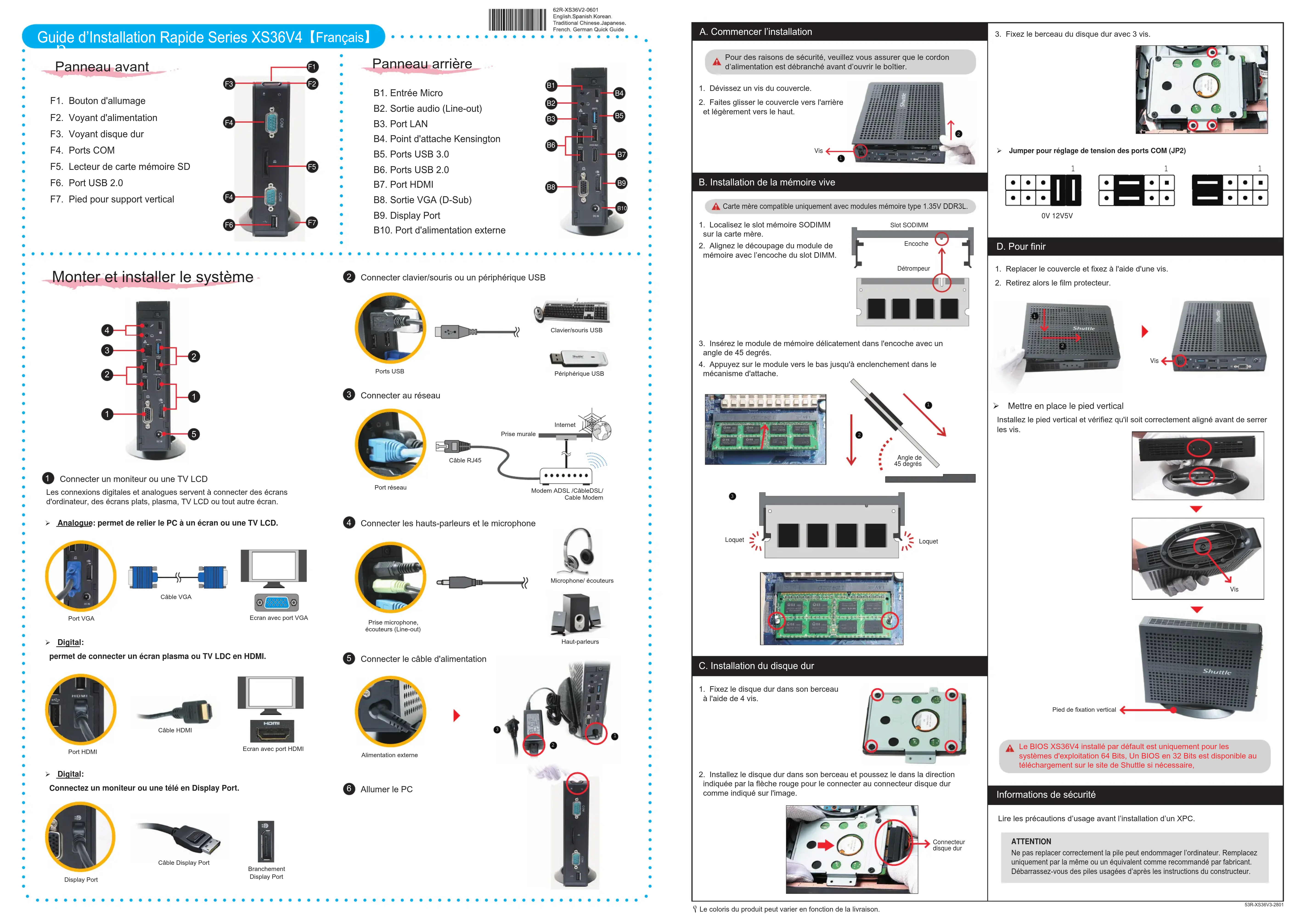

MODE D'EMPLOI XS 3600BA V4 Shuttle

F1. Bouton d'allumage
F2. Voyant d'alimentation
E3. Voyant disque dur
F4. Porto COM
F4. Ports COM
F5. Lecteur de ca
F6. Port USB 2.0
F7. Pied pour support vertical

Panneau arrière

B1. Entrée Micro
B2. Sortie audio (Line-out)
B3. Port LAN
B4. Point d'attache Kensington
B5. Ports USB 3.0
B6. Ports USB 2.0
B7. Port HDMI
B8. Sortie VGA (D-Sub)
B9. Display Port
B10. Port d'alimentation externe

Monter et installer le système

1 Connecter un moniteur ou une TV LCD
Les connexions digitales et analogues servent à connecter des écrans d'ordinateur, des écrans plats, plasma, TV LCD ou tout autre écran.
- Analogue: permet de relier le PC à un écran ou une TV LCD.

Cable VGA

Ecran avec port VGA

Digital:

permet de connecter un écran plasma ou TV LDC en HDMI.

[Non-Text]

Ecran avec port HDMI

Digital:

Connectez un moniteur ou une télé en Display Port.

Display Port

Cable Display Port

Branchement Display Port
Display Port

2 Connecter clavier/souris ou un périphérique USB

Ports USB

3 Connecter au réseau

Port réseau

Cable Modem

4 Connecter les hauts-parleurs et le microphone

Prise microphone,
écouteurs (Line-out)

5 Connecter le câble d'alimentation

Alimentation externe

6 Allumer le PC

A. Commencer l'installation

Pour des raisons de sécurité, veuillez vous assurer que le cordon d'alimentation est débranché avant d'ouvrir le boîtier.

1. Dévissez un vis du couvercle
2. Faites glisser le couvercle vers l'arrière et légèrement vers le haut.

B. Installation de la mémoire vive

Carte mère compatible uniquement avec modules mémoire type 1.35V DDR3L.

1. Localisez le slot
   sur la carte mère.
2. Alignez le découpage du module de mémoire avec l'encoche du slot DIMM.

1. Insérez le module de mémoire délicatement dans l'encoche avec un angle de 45 degrés.
2. Appuyez sur le module vers le bas jusqu'à enclenchement dans le mécanisme d'attache.

C. Installation du disque dur

1. Fixez le disque dur dans son berceau à l'aide de 4 vis.
2. Installez le disque dur dans son berceau et poussez le dans la direction indiquée par la flèche rouge pour le connecter au connecteur disque dur comme indiqué sur l'image.

1. Fixez le berceau du disque dur avec 3 vis

Jumper pour réglage de tension des ports COM (JP2)

0V 12V5V

D. Pour finir

1. Replacer le couvercle et fixez à l'aide d'une vis.
2. Retirez alors le film protecteur.

➢ Mettre en place le pied vertical

Installez le pied vertical et vérifiez qu'il soit correctement aligné avant de serrer les vis.

[Non-Text]

Le BIOS XS36V4 installé par défaut est uniquement pour les systèmes d'exploitation 64 Bits, Un BIOS en 32 Bits est disponible au téléchargement sur le site de Shuttle si nécessaire,

Informations de sécurité

Lire les précautions d'usage avant l'installation d'un XPC.

ATTENTION

Ne pas replacer correctement la pile peut endommager l'ordinateur. Remplacez uniquement par la même ou un équivalent comme recommandé par fabricant. Débarrassez-vous des piles usagées d'après les instructions du constructeur.

^9 Le coloris du produit peut varier en fonction de la livraison.

53R-XS36V3-280
