XS36703 V4 - Ordinateur de bureau Shuttle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de bureau (mini-PC)
Marque	Shuttle
Modèle	XS36703 V4
Dimensions (approx.)	200 x 200 x 70 mm
Poids (approx.)	2 kg
Alimentation	Alimentation externe 12V/5A
Mémoire vive compatible	DDR3L 1.35V, angle 45°, installation en slot DIMM
Disque dur compatible	SATA, montage dans berceau avec 4 vis
Ports avant	USB 2.0, lecteur de carte, bouton d'allumage, voyants
Ports arrière	USB 3.0 (×2), USB 2.0 (×2), HDMI, VGA (D-Sub), DisplayPort, LAN, audio (micro + line-out), port COM (×2), attache Kensington, alimentation
Connectivité réseau	Port LAN RJ45
Sorties vidéo	HDMI, VGA, DisplayPort
BIOS	64 bits par défaut, téléchargement 32 bits possible sur site Shuttle
Jumper réglage tension COM	JP2 (0V, 12V, 5V)
Système d'exploitation requis	64 bits (32 bits supporté après changement BIOS)
Pied pour support vertical	Inclus, fixation par vis
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, éviter l'humidité, débrancher avant nettoyage
Consignes de sécurité	Utiliser une pile CR2032 de remplacement identique, débrancher avant ouverture, ne pas exposer à l'eau
Pièces détachées disponibles	Pile, disque dur, mémoire, ventilateur, alimentation externe
Réparabilité	Accès facile par couvercle amovible (vis à dévisser)

FOIRE AUX QUESTIONS - XS36703 V4 Shuttle

Comment installer la mémoire vive sur le Shuttle XS36703 V4 ?

Ouvrez le boîtier après avoir débranché l'alimentation. Localisez le slot DIMM sur la carte mère. Insérez le module DDR3L à un angle de 45 degrés en alignant l'encoche, puis abaissez-le jusqu'à enclenchement. Utilisez exclusivement des modules 1.35V DDR3L.

Puis-je utiliser un système d'exploitation 32 bits ?

Le BIOS par défaut est conçu pour les systèmes 64 bits. Pour utiliser un OS 32 bits, téléchargez un BIOS 32 bits adapté sur le site Shuttle et installez-le (voir notice).

Comment brancher un écran sur cet ordinateur ?

Vous pouvez utiliser les ports HDMI, VGA (D-Sub) ou DisplayPort à l'arrière. Branchez le câble approprié entre l'écran et le port correspondant.

Que signifient les voyants sur le panneau avant ?

Le voyant d'alimentation (F2) indique la mise sous tension. Le voyant disque dur (E3) clignote lors de l'activité du disque dur.

Quelle est l'alimentation nécessaire ?

L'ordinateur utilise une alimentation externe délivrant 12V/5A. Branchez-la au port d'alimentation arrière (B10) avant de mettre sous tension.

Comment régler la tension des ports COM ?

Utilisez le jumper JP2 sur la carte mère pour sélectionner 0V, 12V ou 5V selon les besoins du périphérique série.

Quelles précautions prendre concernant la pile ?

Ne remplacez la pile que par une pile CR2032 ou équivalent recommandé. Débarrassez-vous des piles usagées selon les instructions du fabricant.

Comment installer un disque dur supplémentaire ?

Fixez le disque dur dans son berceau avec 4 vis, puis insérez le berceau en le poussant vers le connecteur disque dur (flèche rouge). Fixez le berceau avec 3 vis supplémentaires.

Comment connecter l'ordinateur au réseau ?

Branchez un câble Ethernet (RJ45) du modem ou routeur au port LAN (B3) à l'arrière de l'ordinateur.

Le support vertical est-il obligatoire ?

Non, mais il est recommandé pour une meilleure stabilité. Installez le pied vertical fourni en l'alignant correctement et en serrant les vis.

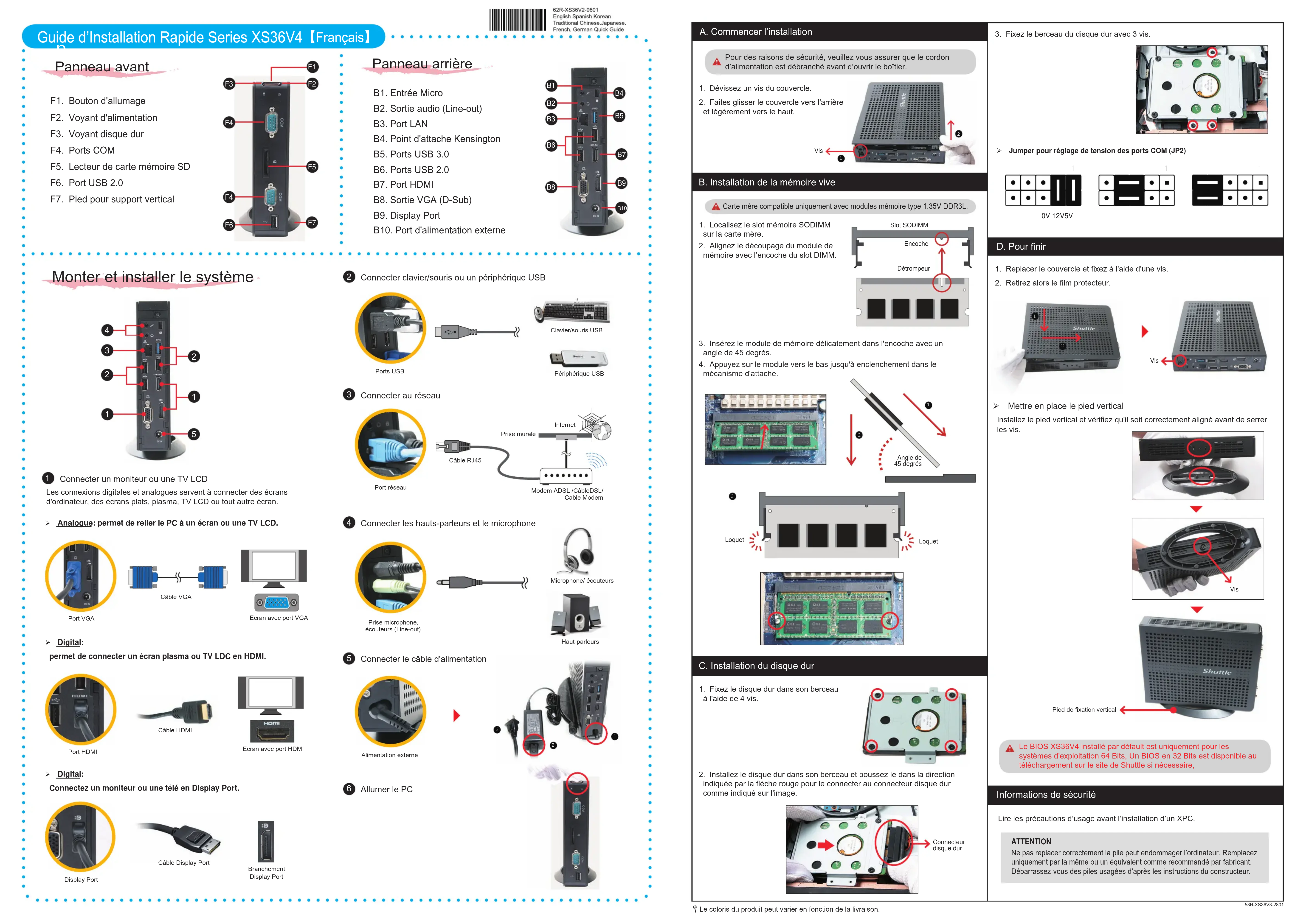

MODE D'EMPLOI XS36703 V4 Shuttle

F1. Bouton d'allumage
F2. Voyant d'alimentation
E3. Voyant disque dur
F4. Porto COM
F4. Ports COM
F5. Lecteur de ca
F6. Port USB 2.0
F7. Pied pour support vertical

Panneau arrière

B1. Entrée Micro
B2. Sortie audio (Line-out)
B3. Port LAN
B4. Point d'attache Kensington
B5. Ports USB 3.0
B6. Ports USB 2.0
B7. Port HDMI
B8. Sortie VGA (D-Sub)
B9. Display Port
B10. Port d'alimentation externe

Monter et installer le système

1 Connecter un moniteur ou une TV LCD
Les connexions digitales et analogues servent à connecter des écrans d'ordinateur, des écrans plats, plasma, TV LCD ou tout autre écran.
- Analogue: permet de relier le PC à un écran ou une TV LCD.

Cable VGA

Ecran avec port VGA

Digital:

permet de connecter un écran plasma ou TV LDC en HDMI.

[Non-Text]

Ecran avec port HDMI

Digital:

Connectez un moniteur ou une télé en Display Port.

Display Port

Cable Display Port

Branchement Display Port
Display Port

2 Connecter clavier/souris ou un périphérique USB

Ports USB

3 Connecter au réseau

Port réseau

Cable Modem

4 Connecter les hauts-parleurs et le microphone

Prise microphone,
écouteurs (Line-out)

5 Connecter le câble d'alimentation

Alimentation externe

6 Allumer le PC

A. Commencer l'installation

Pour des raisons de sécurité, veuillez vous assurer que le cordon d'alimentation est débranché avant d'ouvrir le boîtier.

1. Dévissez un vis du couvercle
2. Faites glisser le couvercle vers l'arrière et légèrement vers le haut.

B. Installation de la mémoire vive

Carte mère compatible uniquement avec modules mémoire type 1.35V DDR3L.

1. Localisez le slot
   sur la carte mère.
2. Alignez le découpage du module de mémoire avec l'encoche du slot DIMM.

1. Insérez le module de mémoire délicatement dans l'encoche avec un angle de 45 degrés.
2. Appuyez sur le module vers le bas jusqu'à enclenchement dans le mécanisme d'attache.

C. Installation du disque dur

1. Fixez le disque dur dans son berceau à l'aide de 4 vis.
2. Installez le disque dur dans son berceau et poussez le dans la direction indiquée par la flèche rouge pour le connecter au connecteur disque dur comme indiqué sur l'image.

1. Fixez le berceau du disque dur avec 3 vis

Jumper pour réglage de tension des ports COM (JP2)

0V 12V5V

D. Pour finir

1. Replacer le couvercle et fixez à l'aide d'une vis.
2. Retirez alors le film protecteur.

➢ Mettre en place le pied vertical

Installez le pied vertical et vérifiez qu'il soit correctement aligné avant de serrer les vis.

[Non-Text]

Le BIOS XS36V4 installé par défaut est uniquement pour les systèmes d'exploitation 64 Bits, Un BIOS en 32 Bits est disponible au téléchargement sur le site de Shuttle si nécessaire,

Informations de sécurité

Lire les précautions d'usage avant l'installation d'un XPC.

ATTENTION

Ne pas replacer correctement la pile peut endommager l'ordinateur. Remplacez uniquement par la même ou un équivalent comme recommandé par fabricant. Débarrassez-vous des piles usagées d'après les instructions du constructeur.

^9 Le coloris du produit peut varier en fonction de la livraison.

53R-XS36V3-280
