Type de produit	Appareil photo numérique compact
Marque	Samsung
Modèle	ES20
Dimensions (L x H x P)	96,4 x 62,3 x 27,2 mm
Poids	125 g (sans batterie ni carte mémoire)
Alimentation	2 piles alcalines AA (ou batterie rechargeable SNB-2512B KIT en option)
Capteur	CCD 1/2,33", 10,2 mégapixels effectifs
Objectif	Samsung f = 6,0 - 24,0 mm (équiv. 35 mm : 34 - 136 mm), F2,8 (W) - F6,1 (T)
Écran	LCD TFT 2,5" (6,35 cm), 230 000 pixels
Mise au point	Automatique TTL : multiple, centre, détection des visages
Vitesse d'obturation	Auto/Programme : 1 - 1/2000 s ; Nuit : 8 - 1/2000 s ; Feux d'artifice : 2 s
Stockage interne	Environ 7 Mo
Stockage externe	Carte SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go), MMC Plus (jusqu'à 2 Go)
Résolution max	10 M (3648 x 2736)
Flash	Intégré ; distance < 1 m déconseillée pour les yeux
Zoom	Zoom optique 4x, zoom numérique (via touche T)
Connectivité	USB 2.0, AV (borne USB/AV combinée)
Température de fonctionnement	0 - 40 °C
Humidité de fonctionnement	5 - 85 %
Composants fournis	Appareil, piles AA, câble USB, dragonne, CD-ROM, manuel de démarrage rapide
Entretien	Nettoyer avec un chiffon doux ; éviter poussière, humidité, températures extrêmes
Sécurité	Ne pas utiliser près de gaz inflammables ; tenir hors de portée des enfants ; éviter flash trop près des yeux
Réparabilité / Pièces détachées	Pièces détachées disponibles via SAV Samsung ; garantie non couverte en cas de dommages par liquide ou corps étrangers

FOIRE AUX QUESTIONS - ES20 SAMSUNG

Comment insérer la batterie et la carte mémoire ?

Ouvrez la trappe batterie au bas de l'appareil. Insérez 2 piles AA en respectant les polarités. Pour la carte mémoire, insérez-la dans le logement prévu, contacts vers l'avant, jusqu'au déclic. Pour retirer, appuyez doucement sur la carte pour l'éjecter.

Comment prendre une photo ?

Appuyez sur le bouton marche/arrêt pour allumer l'appareil. Cadrez votre sujet, puis appuyez à mi-course sur le déclencheur pour la mise au point (un cadre vert apparaît). Ensuite, appuyez à fond pour prendre la photo.

Comment filmer une vidéo ?

En mode Prise de vue, appuyez sur MENU et sélectionnez le mode vidéo (icône ). Cadrez votre sujet puis appuyez sur le déclencheur pour commencer l'enregistrement. Appuyez à nouveau sur le déclencheur pour arrêter. Vous pouvez mettre en pause avec OK.

Comment transférer des photos sur un PC Windows ?

Insérez le CD-ROM fourni et installez le logiciel. Branchez l'appareil au PC via le câble USB, allumez l'appareil. Sur le PC, allez dans Poste de travail > Disque amovible > DCIM > 100PHOTO. Copiez les fichiers souhaités.

Quel type de carte mémoire est compatible ?

L'appareil accepte les cartes SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go) et MMC Plus (jusqu'à 2 Go). Utilisez une carte de marque reconnue pour des performances optimales.

Comment économiser la batterie ?

Éteignez l'appareil lorsqu'il n'est pas utilisé. Évitez d'utiliser le flash inutilement. Réduisez la luminosité de l'écran dans les réglages. Utilisez des piles alcalines de qualité ou la batterie rechargeable optionnelle SNB-2512B KIT.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont insérées correctement et qu'elles sont chargées (ou remplacez-les). Assurez-vous que la trappe batterie est bien fermée. Si le problème persiste, contactez le SAV Samsung.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec spécialement conçu pour les optiques. Évitez tout liquide. Si nécessaire, soufflez doucement pour enlever la poussière. Ne touchez pas l'objectif avec les doigts.

Quelles sont les précautions de sécurité importantes ?

N'utilisez pas l'appareil près de gaz ou liquides inflammables. Tenez-le hors de portée des enfants (risque d'ingestion de petites pièces). N'utilisez pas le flash à moins d'1 mètre des yeux. Utilisez uniquement des piles et chargeurs Samsung.

Comment afficher les photos sur l'appareil ?

Appuyez sur la touche Lecture (▶). Utilisez les touches de navigation (◄/►) pour parcourir les fichiers. Maintenez votre doigt appuyé pour un défilement rapide. Pour les vidéos, appuyez sur OK pour lire, et utilisez les touches pour pause ou avance/retour rapide.

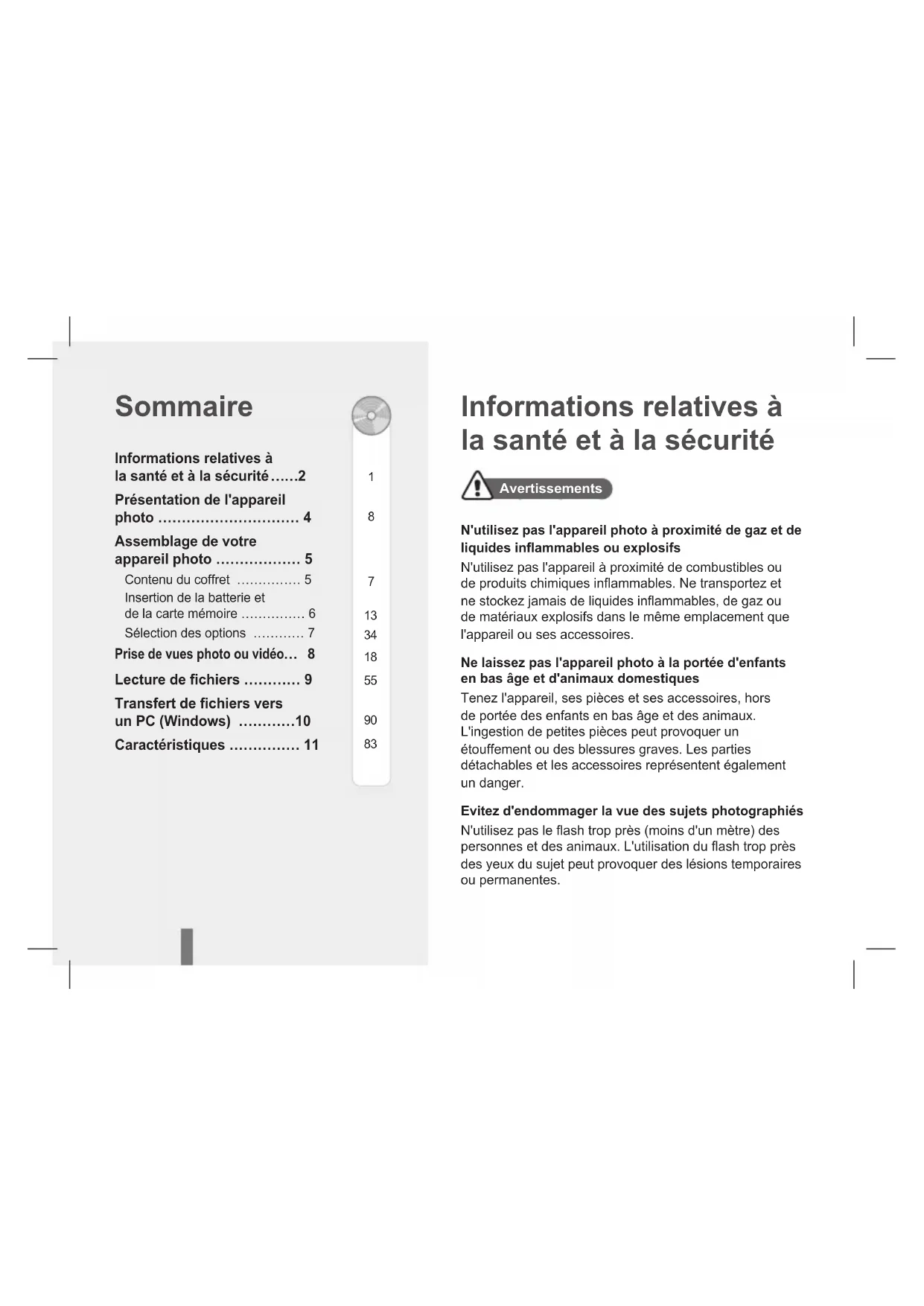

MODE D'EMPLOI ES20 SAMSUNG

Informations relatives à la santé et à la sécurité.....2 1

Présentation de l'appareil photo 4 8

Assemblage de votre appareil photo .... 5

Contenu du coffret .... 5 7

Insertion de la batterie et de la carte mémoire .... 6 13

Sélection des options .... 7 34

Prise de vues photo ou vidéo... 8 18

Lecture de fichiers ..... 9 55

Transfert de fichiers vers un PC (Windows) .....10 90

Caractéristiques .... 11 83

Informations relatives à la santé et à la sécurité

Avertissements

N'utilisez pas l'appareil photo à proximité de gaz et de liquides inflammables ou explosifs

N'utilisez pas l'appareil à proximité de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matériaux explosifs dans le même emplacement que l'appareil ou ses accessoires.

Ne laissez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographiés N'utilisez pas le flash trop près (moins d'un mètre) des personnes et des animaux. L'utilisation du flash trop près des yeux du sujet peut provoquer des lésions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

Utilisez uniquement des batteries et des chargeurs • Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre appareil. Ne posez jamais les batteries ou l'appareil à • l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cuisinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Attention

Manipulez et stockez votre appareil avec soins

Evitez tout contact avec des liquides qui risqueraient • d'endommager sérieusement votre appareil photo. N'utilisez pas l'appareil avec les mains mouillées. L'eau peut endommager votre appareil photo et entraîner l'annulation de la garantie du fabricant. Evitez d'utiliser et de stocker votre appareil dans un • endroit poussièreux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enfoncer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

N'introduisez pas de corps étrangers dans les • compartiments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par votre garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

Evitez d'exposer les batteries et les cartes mémoire • à des températures extrêmes (inférieures à 0 °C / 32 °F ou supérieures à 40 °C / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionnements des cartes mémoire. Evitez tout contact des cartes mémoire avec des • liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

FR-3

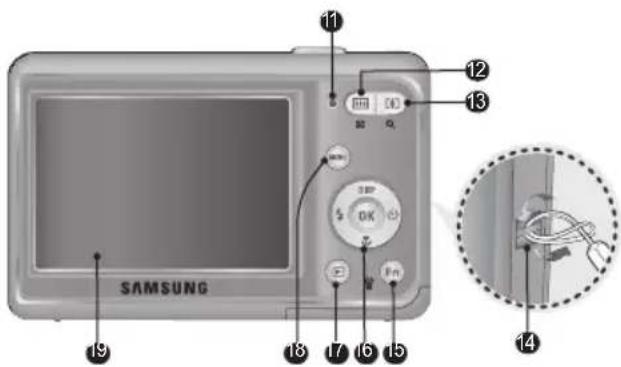

Présentation de l'appareil photo

1 Déclencheur
2 Bouton de marche/arrêt
③ Haut-parleur
4 Voyant AF / Voyant du retardateur
Objectif / Cache objectif
6 Borne USB / AV
7 Fixation du pied
8 Trappe batterie
9 Microphone
10 Flash

11 Voyant Indicateur
12 Touche Zoom Wide (W) (Aperçu)
13 Touche Zoom Tele (T) (Zoom numérique)
14 Dragonne
15 Touche Fn / Supprimer
16 Touche Navigation/Touche OK
Touche Lecture
18 Touche Menu
19 Ecran LCD

Assemblage de votre appareil photo

Contenu du coffret

Veuillez contrôler que vous disposez de tous les accessoires avant d'utiliser cet appareil. Il est possible que le contenu varie selon la région de vente. Pour acheter les éléments en option, contactez votre revendeur Samsung le plus proche ou un Service Après-Vente agréé Samsung.

Appareil photo Piles alcalines AA

Câble USB Dragonne

Manuel de démarrage rapide

CD-ROM (Manuel d'utilisation inclus)

Accessoires en option

Chargeur Câble audio/vidéo

Câble secteur Etui de l'appareil photo

FR-5

Assemblage de votre appareil photo

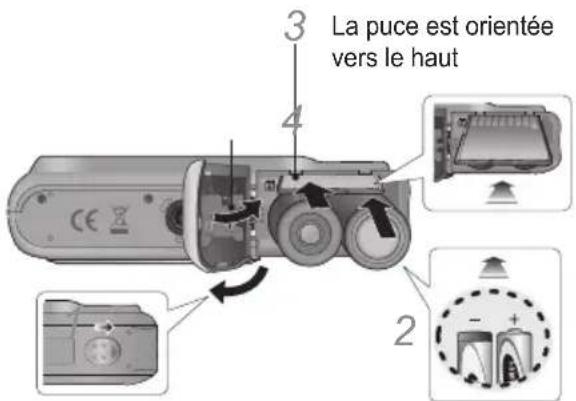

Insertion de la batterie et de la carte mémoire

▼ Retrait de la batterie

▼ Retrait de la carte mémoire

Appuyez doucement jusqu'à ce que la carte soit éjectée de sa trappe, puis retirez-la entièrement.

Sélection des options

1 En mode Prise de vue, appuyez sur [MENU].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

Pour vous déplacer à gauche ou à droite, appuyez sur [§] ou [∅]

Pour vous déplacer en haut ou en bas, appuyez sur [DISP] ou [↓]

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [dk

- Appuyez de nouveau sur [MENU] pour revenir au menu précédent.

FR-7

Prise de vues photo ou vidéo

Prise de vues

1 Appuyez sur [MENU] pour sélectionner (
2 Cadrez le sujet à photographier.
3 Appuyez à mi-course sur le déclencheur pour une mise au point automatique.

Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

Filmer une séquence vidéo

1 Appuyez sur [MENU] pour sélectionner ( 📄)
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.

- Appuyez sur [OK] pour marquer une pause ou reprendre.

4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Remarque

Nombre de photos en fonction de la résolution
(pour une carte SD de 1 Go)

Résolution Maximale Élevée		Normale
10m	3648 x 2736 218 303 506
9m	3648 x 2432 240 340 548
7m	3648 x 2052 281 394 616
7m	3072 x 2304 290 411 657
5m	2592 x 1944 365 506 822
3m	2048 x 1536 850 1 120	1 263
1m	1024 x 768 1 892	2 185	2 397

Ces chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramètres et des conditions de prise de vue.

Lecture de fichiers

Visionner des photos

1 Appuyez sur [▶].
2 Appuyez sur [4] ou sur [4] pour parcourir les fichiers. Maintenez votre doigt appuyé pour un défilement - rapide des fichiers.

Affichage des vidéos

1 Appuyez sur [▶].
2 Appuyez sur [OK].

3 Utilisez les touches suivantes pour contrôler la lecture.

[4]	Retour arrière
[OK]	Mettre en pause ou reprendre après une pause
[∅]	Avance rapide

FR-9

Transfert de fichiers vers un PC (Windows)

1 Insérez le CD d'installation dans un lecteur de CD-ROM, puis suivez les instructions qui s'affichent.
2 Branchez l'appareil au PC à l'aide du câble USB.

3 Allumez l'appareil photo.
4 Sur votre ordinateur, sélectionnez Poste de travail → Disque amovible → DCIM → 100PHOTO.
5 Sélectionnez les fichiers de votre choix, puis copiez-les ou déplacez-les sur l'ordinateur.

Caractéristiques

Capteur d'images	Type : CCD 1/2,33" (environ 7,81 mm)•Pixels effectifs : Environ 10,2 mégapixels•Nombre total de pixels : Environ 10,3 mégapixels •
Objectif	Distance focale : Objectif Samsung f = 6,0 - 24,0 mm •(équivalent à un film 35 mm :34 mm - 136 mm)Plage d'ouverture de l'objectif : F2,8 (W) - F6,1 (T)•
Écran	Écran LCD TFT 2,5" (6,35 cm) 230 000 pixels
Mise au point	Mise au point auto TTL (Mise au point multiple, Mise au point au centre, AF Détection des visages)
Vitesse d'obturation	Automatique : 1 - 1/2 000 s. •Programme : 1 - 1/2 000 s. •Nuit : 8 - 1/2 000 s. •Feux d'artifice : 2 s. •
Stockage	Mémoire interne : Environ 7 Mo •Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garanti),carte SDHC (jusqu'à 8 Go garanti), MMC Plus (jusqu'à 2 Go garanti)La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Batterie rechargeable	Pile primaire : 2 x AA Alcaline •Batterie rechargeable : SNB-2512B KIT (en option) (2 batteries AA Ni-MH et chargeur) •
Dimensions (l x h x p)	96,4 x 62,3 x 27,2 mm (hors éléments en saillie)
Poids	125 g (sans la batterie ni la carte mémoire)
Température defonctionnement	0 - 40°C
Humidité de fonctionnement	5 - 85 %
