FOIRE AUX QUESTIONS - RU280RD ROADSTAR

Comment réinitialiser mon ROADSTAR RU280RD ?

Pour réinitialiser votre autoradio ROADSTAR RU280RD, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil avec un objet pointu pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord que l'autoradio est correctement installé et que les connexions à l'alimentation sont sécurisées. Assurez-vous également que le fusible n'est pas grillé.

Comment connecter mon smartphone à l'autoradio ?

Pour connecter votre smartphone, activez le Bluetooth sur votre appareil, puis recherchez le ROADSTAR RU280RD dans la liste des appareils disponibles. Sélectionnez-le et suivez les instructions à l'écran.

Mon autoradio ne lit pas les fichiers USB, que faire ?

Assurez-vous que le format des fichiers sur votre clé USB est compatible (MP3, WMA). Vérifiez aussi que la clé USB est correctement insérée et fonctionnelle.

Comment régler le volume de l'autoradio ?

Utilisez le bouton de volume situé sur le panneau avant de l'autoradio pour augmenter ou diminuer le son. Vous pouvez également utiliser la télécommande si elle est fournie.

Comment régler les stations de radio ?

Pour régler les stations de radio, utilisez le bouton de recherche pour parcourir les stations disponibles ou entrez manuellement la fréquence à l'aide du clavier numérique.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site Web de ROADSTAR pour télécharger la dernière version du firmware. Suivez ensuite les instructions fournies pour installer la mise à jour via une clé USB.

L'autoradio émet un bruit de fond, que faire ?

Vérifiez les connexions de l'antenne et assurez-vous qu'elle est correctement installée. Un bruit de fond peut également être causé par des interférences provenant d'autres appareils électroniques.

Mon autoradio ne lit pas les CD, que faire ?

Assurez-vous que le CD est propre et exempt de rayures. Essayez un autre CD pour voir si le problème persiste. Si c'est le cas, l'unité peut nécessiter une réparation.

Comment changer la langue des menus de l'autoradio ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix dans la liste proposée.

MODE D'EMPLOI RU280RD ROADSTAR

Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

- Votre nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction. Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

Un rayonnement laser invisible est présent lorsque l'appareil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans le présent mode d'emploi sont dangereux.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

Autoradio FM Stéréo Digitale PLL avec lecteur de USB / SD / MMC /MP3, Syntoniseur système Radio Data System avec EON et PTY, Façade frontale détachable

MODE D'EMPLOI

Veuillez lire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel appareil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme référence pour le futur.

TABLE DES MATIERES

- Emplacement des Commandes

- Caractéristiques

- Installation

- Précautions et Entretien

- Connexions

- Opérations

- Spécifications

EMPLACEMENT DES COMMANDES

1. TOUCHE MARCHE/ARRET + SÉLECTEUR MODE (RADIO/USB/SD/AUX-IN)

2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA / PI / BEEP

3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)

4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)

5. TOUCHE MP3 + 10

6. TOUCHE PLAY / PAUSE

7. TOUCHE INTRO

8. TOUCHE DE REPETITION USB / SD (MP3 REPEAT)

9. TOUCHE RANDOM (LECTURE ALEATOIRE USB / SD)

10. TOUCHE BANDE

11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>> /BAS TUN<< / SAUT/USB / SD / MMC (MP3)

12. TOUCHE MUTE + HOROLOGE

13. AFFICHEUR LCD

14. TOUCHE RELACHEMENT FAÇADE

15. USB PORT

16. SD CARD SLOT IN

17. ENTRÉE AUDIO EXTERNE
18. TOUCHE MP3 - 10

CARACTERISTIQUES

Cette autoradio douée de façade amovible, FM/FM stéréo, lecteur USB-SD/MP3 a les suivantes caractéristiques :

• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader
• Syntonie électronique de précision douée de circuit PLL.
  • 18 stations mémorisables (6FM1 + 6FM2 + 6FM3)
• Loudness
• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle/Automatique Haut/Bas
• Sèlecteur Bande pour la sélection de FM1, FM2 ou FM3
• Contrôle display (Fréquence, Nom station, Type de programme)
• Fonction horloge en RDS
  • Fonction Répétition USB / SD / MMC
• Lecteur et fichiers MP3 enregistrés sur de USB / SD / MMC
• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur
• Façade amovible qui fonctionne d'antivol
• Système d'illumination
• Fonctions RDS : PI (Identification Programme) TA (Annonce Traffic)

PS (Service Nom Programme) PTY (Type Programme)

AF (Liste Fréquences Alternatives)

TP (Programme Trafic)

INSTALLATION

PRECAUTIONS

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou
  bien dans un endroit expose à la poussière, salette ou à de fortes vibrations. • No se servir que des outils de montages fournis pour effectuer une installation sûre
  • S'assurer d'avoir ôté la façade extractible avant d'installer l'appareil..

FrançaisFra

EXEMPLEDE MONTAGE

Installation dans le tableau de bord

1 2 1

2

3 Si il le faut, plier ces griffes.

Nota: Garder la clé de déblocage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

COMMENTENLEVERLA FACADE

Avant tout, s'assurer d'avoir pressé le bouton PWR (êteint) (1). Presser ensuite le bouton RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.

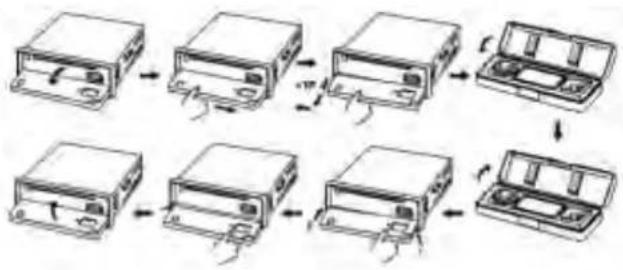

COMMENT REMETTRE LA FACADE

Portez la partie B de la façade à la zone A de l'appareil comme le montre la figure et pressez tant que vous n'entendez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

CONNECTEUR ISO "BUILD-IN"(INTÉGRÉ)

8|| 6|| 4|| 2|| 7|| 5|| 3|| 1|| A 8|| 6|| 4|| 2|| 7|| 5|| 3|| 1|| B

Prise RCA Line Out (Arriere) –

Gris : Rouge (droit)

: Blanc (gauche)

CONNECTEURA

1.

2.

3.

1. MEMOIRE + 12V PERMANENT

2. SORTIE ANTENNE AUTOMATIQUE

6.

1. +12V (A LA CLEF D'IGNITION)

2. MASSE

FrançaisFra

N.B.:

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarrage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

CONNECTEURB

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTR DROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEUR AVANT GAUCHE (-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

REMPLACEMENT DESFUSIBLES

Si un fusible est grillé, contrôler la connexion électrique et remplacer le fusible. Si le fusible se grille même après avoir été remplacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusible ayant l'ampérage spécifié pour chaque câble. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

OPÉRATIONS

ALLUMAGE/COUPAGE(1)(PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio.

Pour éleindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumée.

SELECTION(2)/VOLUME(3)

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions pressez légèrement la touche SEL (2) jusqu'à ce que la fonction choisie est visualisée sur l'afficheur. Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. TAVOLUME
10. REGIONAL ON/OFF
    11 DX/LOC
11. STEREO MONO

Contrôle VOLUME (3).

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalités BASSES, AIGUÊS, BALANCE et FADER.

Il peut être utilisé aussi pour choisir les options des fonctions RDS/SDK.

AFON/OFF

Pour permettere ou désactiver la fonction AF (Alternative Frequency).

PTY ON/OFF

Pour permettere ou désactiver la fonction PTY (Program Type).

RECEHERCHETA/ALARMETA (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes en tournant la contrôle Volume:

Mode RECHERCHE TA ou le mode ALARME TA

- Mode Recherche TA:

Quand une station syntonisée ne reçoit pas d'informations TP pendant 5 secondes, la radio passe à la station suivante qui n'a pas la même (PI) que la dernière station, mais qui a les informations TP.

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche

FrançaisFra

aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

TONALITE PI / MUTE PI

- TONALITE PI

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

- MUTE PI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

(C) RESYNTONISATION L / RESYNTONISATION S

Le temps initial de recherche automatique TA ou de recherche PI est sélectionné.

Lorsque l'information PI n'est pas trouvée pendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n'est pas trouvée dans la première recherche cyclique, la radio va à la même station et elle attend pendant 4-5 minutes jusqu'à ce que le code PI soit reçu.

• Syntonie L: sélectionnée comme 90 secondes.
• Syntonie S: sélectionnée comme 30 secondes.

MODE BEEP(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner :

BEEP ON: Le signal sonore " BIP " est audible quand vous appuyez sur toutes les touches BEEP OFF: Le signal sonore " BIP " est desactivé.

4. PRESELECTIONS (1,2,3,4,5,6)

(A) MODALITE RADIO:

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée.

(B) MODALITE LECTEUR MP3

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

LA FONCTION RDS. QU'EST-CE QUE LE SYSTEMER D'S?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des meilleurs signaux disponibles dans le programme choisi.

-Fonction 'AF/REG' (FREQUENCES ALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG. Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHE Régional.

- Modalité Régionale BRANCHEE:

La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

- Modalité Régionale DEBRANCHE

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

- Fonction 'TA' (ANNONCES TRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA. Lorsque la modalité TA est sélectionnée et une annonce sur le trafic est transmise

- Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.

- Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera. - Lorsqu'on reçoit une station TP, l'inscription TP s'affiche.

Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.

- Modalité TA LOCAL

Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affiche pendant quelques secondes.

- Modalité EON TA DISTANCE

La commutation TA essaie de développer l'information de la station actuelle. "TA DX" s'affiche pendant quelques secondes.

Si appuyées légèrement, ces touches permettent de sélectionner directement une station

FrançaisFra

présélectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellement syntonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique — PTY groupe parlé — ETEINT

MUSIQUE PARLE

1. Musique POP, Musique ROCK 1. JOURNAL PARLE, AFFAIRES, INFOS

2. Musique EASY, Musique LEGERE 2. SPORT, EDUCATION, PIECES

3. CLASSIQUE, AUTRE Musique 3. CULTURE, SCIENCES, DIVERS

4.JAZZ, COUNTRY 4. PREVISIONS DU TEMPS, FINANCES, ENFANTS

1. NATION M, OLDIES 5. SOCIAL, RELIGION, TELEPHONE

6.Musique FOLK 6. VOYAGES, DIVERTISSEMENT, DOCUMENTAIRES

(B) MODALITE LECTEUR MP3

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

-TOUCHEON/OFF-MODE

L'appui sur cette touche permet à l'utilisateur de sélectionner

Modalité RADIO ou Modalité Lecteur USB-SD/MP3 ou AUX-IN

-TOUCHE DE BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3.

-SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT >> OU FREQ BAS <<) (A) MODALITERADIO

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(B) MODALITE LECTEUR USB-SD/MP3

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

- TOUCHE MUTE

Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le volume au niveau précédent.

-AFFICHEURLCD

L'afficheur à cristaux liquides illustre l'état actuel de réception des opérations.

CONTROLESLECTEUR MP3(USB/SD/MMC)

- PORTE USB

16. SLOT SD / MMC

1. Presser (14) pour abaisser le panneau frontal.
2. Introduire la Card SD/MMC dans l'entrée pour Card.
3. Fixer le panneau frontal au poste principal de nouveau. La lecture commence automatiquement.

-TOUCHEPAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

- TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

- TOUCHE REPEAT 'REPEAT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la séquence normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

ID3 Tag

Si le document MP3 est fournin de ID3 TAG, l'information comme suivant:

TITRE CHANSON > ARTISTE > TITRE ALBUM > ANNEE > COMMENTAIRES

à l'afficheur. Le nom et le numéro du document passeront en continuation sur l'afficher pendant la lecture.

FrançaisFra

SPECIFICATIONS

SYNTONISATEUR FM

Sensibilité 2 dBμ

Séparation Stéréo 35dB

Rapport Signal/Brouillage 55dB

Gamme fréquence 87.5 – 108MHz

Pas Canal 50 kHz

Fréquence intermédiaire 10.7MHz

SORTIE PREAMPLIFIEE

Sortie 350mV (MAX)

Impédance 10kOhm

GENERALITES

Voltage alimentation 13.8V DC (10.8-15.6V), Negative à la masse Impédance haut-parleurs 4 ou 8 Ohms

Puissance maximale de sortie 7,5W (RMS) x 4 canaux

Les spécifications et le design peuvent changer sans avis préalable.

ATTENZIONE
