RU-280RD

Autorradio FM/FM Estéreo Electrónica Digital PLL con lector USB / SD / MMC / MP3 Sintonizador Radio Data System con PTY. Panel Frontal Extraible

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio Lector de MP3 antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

ÍNDICE

• Localización de los Controles
• Características
• Instalación
• Precauciones y Mantenimiento
  • Cableado Conector ISO
• Instrucciones
• Especificaciones

LOCALIZACIÓN DEL LOS CONTROLES

1. TECLA ENCENDIDO/APAGADO + SELECTOR FUNCIONES (USB/SD/RADIO/AUX-IN)
2. BOTÓN SELECCIÓN LOUDNESS/DSP/DX-LOC/ESTEREO-MONO/TA/PI/RETUNE/BEEP
3. CONTROL DE NIVEL VOLUMEN (+,- REG. GRAVES, AGUDOS, BALANCE, FADER)
4. BOTONES DE PRESELECCION (1,2,3,4,5,6)
5. TECLA +10 MP3
6. TECLA PLAY / PAUSE
7. TECLA INTRO MP3
8. TECLA REPETICION MP3
9. TECLA RANDOM CD (SHUFFLE) (REPR. CASUAL) MP3
10. TECLA BANDA
11. TECLAS SINTONIA AUTOMATICA Y MANUAL (<</>>) - SALTO MP3
12. TECLAS MUTE
13. PANTALLA LCD
14. BOTON DE LIBERACION PANEL
15. PORTA USB
16. PORTA SD / MMC
17. ENTRADA AUX-IN
18. TECLA -10 MP3

CARACTERISTICAS

Este autoradio es con frontal extraible, FM / FM Estéreo con lector de MP3 y tiene las siguientes características:

- Memorización automatica AS de las mejores emisoras en orden de fuerza señal.

• Control electronico Volumen, Agudos, Bajos, Balance, Fader.

- Sintonia elettronica de precisión con circuito PLL.

• 18 Emisoras memorizables (6FM1 / 6FM2 / 6 FM3)

- Control Loudness

- Interruptor encendido / apagado iluminado.

• Control sintonia automática / manual Arriba/Abajo

- Seletor banda (BND) para la selección de FM1, FM2, FM3

- Control Display (Frecuencia, Nombre estación, tipo programa).

- Función reloj en RDS

- Lector MP3 grabados en USB / SD / MMC

- Enchufe salida PRE (Tipo RCA) para conexiones al amplificador.

- Panel frontal extraible como sistema anti-robo.

- Iluminación controles

- Funciones RDS: PI (Identificación Programa) - TA (Anuncio Tráfico)

PS (Servicio Nombre Programa) TP (Programe Tráfico)

AF (Lista Frecuencia Alternativa)

PTY (Tipo programa)

INSTALACIÓN

PRECAUCIONES

• Elegir la posición de montaje con atención, de forma que el aparato no interfiera con las funciones normales del conductor
• Evitar el instalarlo donde estaría expuesto a altas temperaturas, como la luz directa del sol o el aire caliente de la calefacción o donde estaría expuesto a polvo, suciedad o a excesiva vibración.
• Usar solo las herramientas de montaje proporcionadas para una segura instalación.
• Asegúrense de haber quitado el panel frontal antes de instalar el aparato.

Regulación del ángulo de montaje

Regular el ángulo de montaje a menos de 20°.

EJEMPLO DEMONTAJE

Instalación en el salpicadero

EspañolEs

1 2 1

2

3

Si fuese necesario,
doblar estas grapas.

Nota: Tener la llave de desbloqueo en un sitio seguro para el momento en el que fuese necesario quitar el aparato del coche.

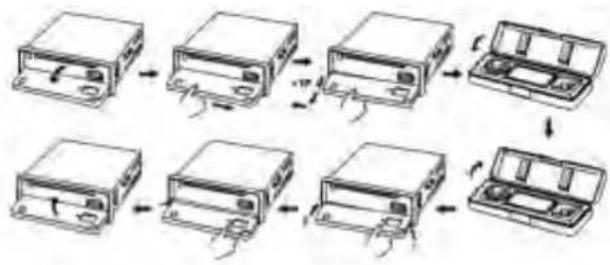

COMOSEPARARY UNIRELPANELANTERIOR(FRONTAL)

El panel anterior (frontal) de este aparato puede ser separado para evitar que éste sea robado.

COMOSEPARARELFRONTAL

Antes de separar el frontal, asegúrense de haber oprimido el botón PWR (OFF =apagado). A continuación oprimir el botón RELEASE (14) y separar el panel tirando hacia ustedes como se ilustra en la figura.

Nota:

Tengan cuidado de que no se caiga el panel en el momento de ser separado del aparato.

COMOUNIRELFRONTAL

Adaptar el lado izquierdo B del frontal al aparato principal A como se ilustra en la figura y presionar hasta oir un clic.

CUIDADO! : No ejercite ninguna presión en el display o en los botones.

Notas:

• Asegúrense de que el frontal esté en la posición correcta, cuando viene conectado de nuevo al aparato, de manera que no sea adaptado al revés.
• No oprimir con fuerza el frontal contra el aparato cuando el primero se vuelve a conectar; es suficiente una ligera presión hacia el aparato mismo.
• Cuando lo lleven con ustedes, vuelvan a ponerlo en su estuche
• No presionen fuerte o ejerzan demasiada presión sobre el display del frontal cuando lo conecten al aparato.

CONNECTOR ISO "BUILD IN"

8 6 4 2 7 5 3 1 A B 8 6 4 2 7 5 3 1

salida RCA Line Out (Traseros)-

Gris : Rojo (Derecho)

: Blanco (Izquierdo)

CONNECTORA

1. 2.

3. (+12.V) MEMORIAS
4. SALIDA ANTENAA AUTOMATICA
6. (+12V) CON CONTACTO
7. MASA

NOTA: El cable +12V N°7 Conector A, debe ser conectado a la llave de encendido del vehículo para evitar que la batería se descargue cuando esta no es utilizada por un largo periodo de tiempo.

CONECTORB

1. (+) ALTAVOZ TRASERO DERECHO
2. (-) ALTAVOZ TRASERO DERECHO
3. (+) ALTAVOZ DELANTERO DERECHO
4. (-) ALTAVOZ DELANTERO DERECHO
5. (+) ALTAVOZ DELANTERO IZQUIERDO
6. (-) ALTAVOZ DELANTERO IZQUIERDO
7. (+)ALTAVOZTRASEROIZQUIERDO
8. (-) ALTAVOZ TRASERO IZQUIERDO

Mantenimiento

SUSTITUCION DE LOS FUSIBLES

Si un fusible se quemase, controlar la conexión eléctrica y sustituir el fusible. Si éste se quemase de nuevo después de la sustitución, podría existir un mal funcionamiento interno. En este caso, consultar al vendedor más cercano.

Atención:

Usar el fusible con el amperaje indicado para cada conductor. El uso de fusibles con aperaje superior, podría causar serios daños.

INSTRUCCIONES

Inserte el panel en el aparto y presione la tecla PWR para encender el autoradio. Para apagar el aparato, presione de nuevo la tecla PWR después presione la tecla LIBERACION (14) para extraer el panel.

NOTA: No extraiga el panel con el autoradio encendido.

SELECCION(2), VOLUMEN (3)

El control VOLUMEN regula la salida del sonido. Para seleccionar las demás funciones

presione ligeramente la tecla SELECT (2) sino la función deseada no aparecerá en el display. La fig. 1 muestra como será seleccionada la función. El control VOLUMEN puede también seleccionar las opciones en RDS.

1. VOLUMEN (girar)
2. SELECT (pulsar)
3. BAJOS
4. AGUDOS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASSIC - DSP OFF)
9. TA VOLUME
10. REG ON / OFF
11. DX/LOC
12. STEREO - MONO

AFON/OFF

Para activar o excluir la función AF (Alternative Frequency).

PTY ON/OFF

Para activar o excluir la función PTY (Program Type)

BUSQUEDA TA (SEEK)/ALARMA TA (2)

Pulsar el botón "SEL" (2) más de 2 segundos. Se activan las siguientes funciones seleccionables por el usuario.

La modalidad TA SEEK o ALARMA TA se selecione con los botones VOL + o VOL -

- Modalidad TA SEEK:

Si una estación recién sintonizada no recibe informaciones TP por 5 segundos, la radio vuelve a la estación sucesiva que no tiene la misma estación (PI) de la última estación, pero que tiene las informaciones TP.

En modo Busqueda (SEEK) TA, la estación actual puede cambiarse a la estación completamente diferente porque la unidad investiga que TP estacionan cuando la fuerza del campo de la estación actual es muy débil, o la estación actual no tiene ningún signo de TP

- Modalidad TA ALARM:

Si seleccionamos este sistema, faltando la señal TP, no es buscada ninguna estación alternativa sino que se emite una señal (ALARMA) para avisar de la ausencia de la señal TP.

SONIDO PI / MUTE PI

- SONIDO PI

Cuando un auto viaja en un área especial que tiene un código PT pero con el mismo AF,

EspañolEs

de vez en cuando se oye un sonido PI (DIP). El sonido DIP puede oirse por menos de 1 segundo.

-MUTE PI

En las mismas condiciones de antes, el sonido se pone en cero por menos de 1 segundo.

RESINTONIZACIÓN L / RESINTONIZACIÓN S

El tiempo inicial de búsqueda automática TA o búsqueda PI se selecciona.

Cuando no se encuentra la información PI por el tiempo de resintonización, el radio comienza la resintonización en la próxima emisora PI. Cuando la misma emisora PI no se encuentra en la prima búsqueda cíclica, el radio va a la misma emisora y espera por 4-5 minutos hasta recibir el código PI.

- Sintonía L: seleccionada como 90 segundos.

- Sintonía S: seleccionada como 30 segundos.

Modalidad BEEP (2)

Pulsar el botón "SEL" (2) más de 2 segundos. Se activan las siguientes funciones seleccionables por el usuario.

BEEP ON: La señal acústica se escucha cuando se pulsan todas las teclas.

BEEP OFF: La señal acústica es desactivada.

- PRESELECCIONES (1,2,3,4,5,6)

(A) MODALIDAD RADIO:

Pulsados ligeramente estas teclas se selecciona directamente una emisora preseleccionada.

Si se pulsa por más de 1 seg, la emisora sintonizada queda memorizada. Cuando la modalidad PTY está seleccionada, la tecla PTY es repartida en el modo siguiente:

PTY grupo música — PTY grupo hablado — APAGADO

MÚSICA HABLADO

1. Música POP, Música ROCK 1. NOTICIEROS, NEGOCIOS, INFO

2. Música EASY, Música LIGERA 2. DEPORTES, EDUCACIÓN, DRAMA

3.CLÁSICA, OTRA Música 3.CULTURA, CIENCIAS, VARIOS

4.JAZZ, COUNTRY 4.PRONÓSTICOS DEL TIEMPO, FINANCIAS, NIÑOS

1. NATION M, OLDIES 5. SOCIAL, RELIGIÓN, TELÉFONO

6.Música FOLK 6.VIAJES, DIVERSIONES, DOCUMENTALES

(B) MODALIDAD LECTOR USB-SD-MMC / MP3:

1. PAUSA 2. EXPLORACIÓN 3. REPETICIÓN 4. CASUAL

LA FUNCIÓN RDS. EL SISTEMA RDS

RDS (Radio Data System) es un sistema de informaciones digitales radio desarrollado e introducido por EBU (European Broadcasting Union). Transmitido en el canal de emisiones normales FM, el RDS ofrece una variedad de informaciones como el nombre de las emisoras, el programa y le informaciones sobre el tráfico y funciones útiles tipo la sintonización automática de las mejores señales disponibles en el programa escogido.

- Función 'AF/REG' (FRECUENCIAS ALTERNATIVAS)

Si se pulsa ligeramente, se selecciona la modalidad AF/REG.

Cuando se selecciona la modalidad AF/REG, el radio controla continuamente el nivel de la señal AF. Si se pulsa por más de 2 segundos, se activa la modalidad ENCENDIO/APAGADO Regional.

-Modalidad Regional ENCENDIDO:

La conmutación AF o la Búsqueda PI SEEK está implementada a todas las emisoras que

tienen el mismo código PI que la emisora actual. En el display aparece REG.

- Modalidad Regional APAGADO:

El código Regional en el formato PI es ignorado cuando la conmutación AF o la Búsqueda PI SEEK está implementada.

- Función 'TA' (ANUNCIOS DE TRÁFICO)

Si se pulsa ligeramente, se selecciona la modalidad TA encendido o apagado.

Cuando se selecciona la modalidad TA y se transmite un anuncio en el tráfico:

- cuando el aparato está en modalidad CD/MP3, conmuta su modalidad radio temporáneamente;

- si el nivel del volumen estaba debajo del umbral bien óíble, se alza al nivel bien óíble.

- Cuando se recibe emisora TP, en el display aparece TP.

- Función 'PTY' (TIPO de PROGRAMA)

PTY MUSICA ---- PTY HABLADO ---- PTY APAGADO

Cuando se selecciona PTY, es implementado por las teclas de preselección como se describe en las teclas de preselección. Cuando se selecciona PTY, el radio comienza a buscar la información PTY correspondiente, y se detiene si se encuentra la información PTY correspondiente.

- TECLA MODE (MODE)

Pulsando esta tecla, puede seleccionarse:

Modalidad RADIO o Modalidad Lector USB / SD / MMC / MP3 o AUX-IN.

-SINTONIZACIÓN AUTOMÁTICA O MANUAL (FREQ ARRIBA>> O FREQ ABAJO <<)

(A) MODALIDAD RADIO

Si se pulsa ligeramente esta tecla hace de Búsqueda Manual.

Pulsando por más de 2 segundos, se activa la Búsqueda Automática.

(B) MODALIDAD LECTOR MP3

Si se pulsa ligeramente, esta tecla hace de SALTO DE PIEZAS ARRIBA >> o ABAJO <<.

- DISPLAY LCD

El display de cristales líquidos muestra el estado actual de recepción y las operaciones.

CONTROLES DEL LECTOR MP3 (USB / SD / MMC)

-TECLA BÚSQUEDA DE MÚSICA

BÚSQUEDA ADELANTE y ATRÁS DE LAS PIEZAS (o cambio de grupos musicales "álbumes").

Pulse la tecla SKIP (<< o >>) durante la lectura para ir a la pieza deseada.

<<....REVERSE>>....FORWARD

- TECLA MUTE

Pulsar la tecla MUTE para bajar el volumen. Apriete de nuevo para regresar el volumen al nivel precedente.

-PORTAUSB

- SLOT SD / MMC

RANURA PARA TARJETA SD/MMC

1. Presione el botón para abrir el panel frontal.

2. Inserte la tarjeta SD/MMC en la ranura.

3. Vuelva a colocar el panel frontal en el cabezal. La reproducción comenzará automáticamente.

-TECLADEPAUSA

Durante la lectura, pulse la tecla PAUSA 'PAUSE' para detener momentáneamente la lectura. Pulse nuevamente para regresar a la lectura normal.

- TECLA INTRO (búsqueda de todas las piezas) (MP3 SCAN)

Al pulsar esta tecla, aparece la indicación 'SCN' en el display y se reproducen los primeros 10 segundos de cada pieza.

TECLAREPEAT'REPEAT'

Cuando questo tecla viene pulsado, appar la indicación 'RPT' y la lectura del brano actual viene ripetuto finché la modalidad de repetición no viene cancellata, pulsando la tecla 'RPT' de nuevo.

TECLA RANDOM'SHUFFLE' (CASUAL)

Cuando se pulsa esta tecla, aparece la indicación 'AHF' y cada pieza del disco es leída en orden casual en vez que en la secuencia normal. Para suprimir la modalidad Casual, pulse nuevamente la tecla 'SHUFFLE'.

59

ID3 Tag (Etiqueta)

Si el archivo MP3 está disponible con ID3 TAG, se mostrará la información en la sucesión siguiente:

TÍTULO CANCIÓN > ARTISTA> TÍTULO ALBUM > AÑO> COMENTOS

El nombre del archivo y el número de la canción desfilará repetidamente a través de la pantalla durante el jugar del archivo MP3.

60

EspañolEs

ESPECIFICACIONES

SINTONIZADORFM

Sensibilidad 2 dBμ

Separación Stereo 35 dB

Señal / Disturbio 55 dB

Gama de frecuencia 87.5-108 MHz

Channel step 50 kHz

Frecuencia intermedia 10.7MHz

LINEOUT

Salida 350mV (MAX)

Impedancia 10kOhm

GENERAL

Voltaje alimentación 13.8V DC (10.8-15.6V), Negativo massa

Impedancia altavoces 4 o 8 Ohmios

Potencia máxima de salida 7,5W (RMS) x 4 canales

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso para su mejora.

Português

ATENÇÃO

(Resíduo de Equipamentas Eléctricos e Electrónicos)

BEEP OFF: O sinal acústico es desactivado.

MODO SEEK (2)

Se premir rapidamente, o modo de troca AF/REG será seleccionado.

TÍTULO CANÇÃO > ARTISTA> TÍTULO ALBUM > AÑO> COMENTOS
