LST 5337 X - Lave-vaisselle HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	46 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Température de lavage	De 50 à 70°C
Système de séchage	Séchage par condensation
Dimensions	60 x 85 x 60 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Fonctionnalités supplémentaires	Départ différé, indicateur de fin de cycle
Entretien	Filtres à nettoyer régulièrement, utilisation de sel régénérant
Sécurité	Système de protection anti-débordement, verrouillage de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - LST 5337 X HOTPOINT-ARISTON

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Cela peut être dû à un chargement incorrect, à des filtres sales ou à un manque de produit de lavage. Assurez-vous que les bras gicleurs ne sont pas obstrués et que les filtres sont propres.

Mon lave-vaisselle fait un bruit étrange pendant le cycle, que faire ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras gicleurs ou le filtre. Vérifiez et retirez tout objet étranger. Si le bruit persiste, il peut s'agir d'un problème mécanique.

Comment éliminer les mauvaises odeurs dans le lave-vaisselle ?

Lavez les filtres et les bras gicleurs régulièrement. Vous pouvez également faire fonctionner un cycle à vide avec du vinaigre blanc pour éliminer les odeurs.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un dosage incorrect du produit de lavage ou à une eau trop dure. Vérifiez le niveau de sel régénérant et ajustez le dosage du produit de lavage.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour connaître l'emplacement du réglage de la dureté de l'eau. Utilisez un testeur de dureté pour déterminer le niveau de votre eau et ajustez-le en conséquence.

Quel type de produit de lavage utiliser avec le lave-vaisselle ?

Utilisez des tablettes, des poudres ou des liquides conçus spécifiquement pour les lave-vaisselle. Assurez-vous qu'ils sont compatibles avec votre appareil selon le manuel d'utilisation.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre selon les instructions du manuel, rincez-le à l'eau chaude et utilisez une brosse douce si nécessaire. Remettez-le en place une fois qu'il est propre.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous que le filtre est propre. Si le problème persiste, il pourrait s'agir d'une panne de la pompe de vidange.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur affiché. Chaque code correspond à un problème spécifique.

MODE D'EMPLOI LST 5337 X HOTPOINT-ARISTON

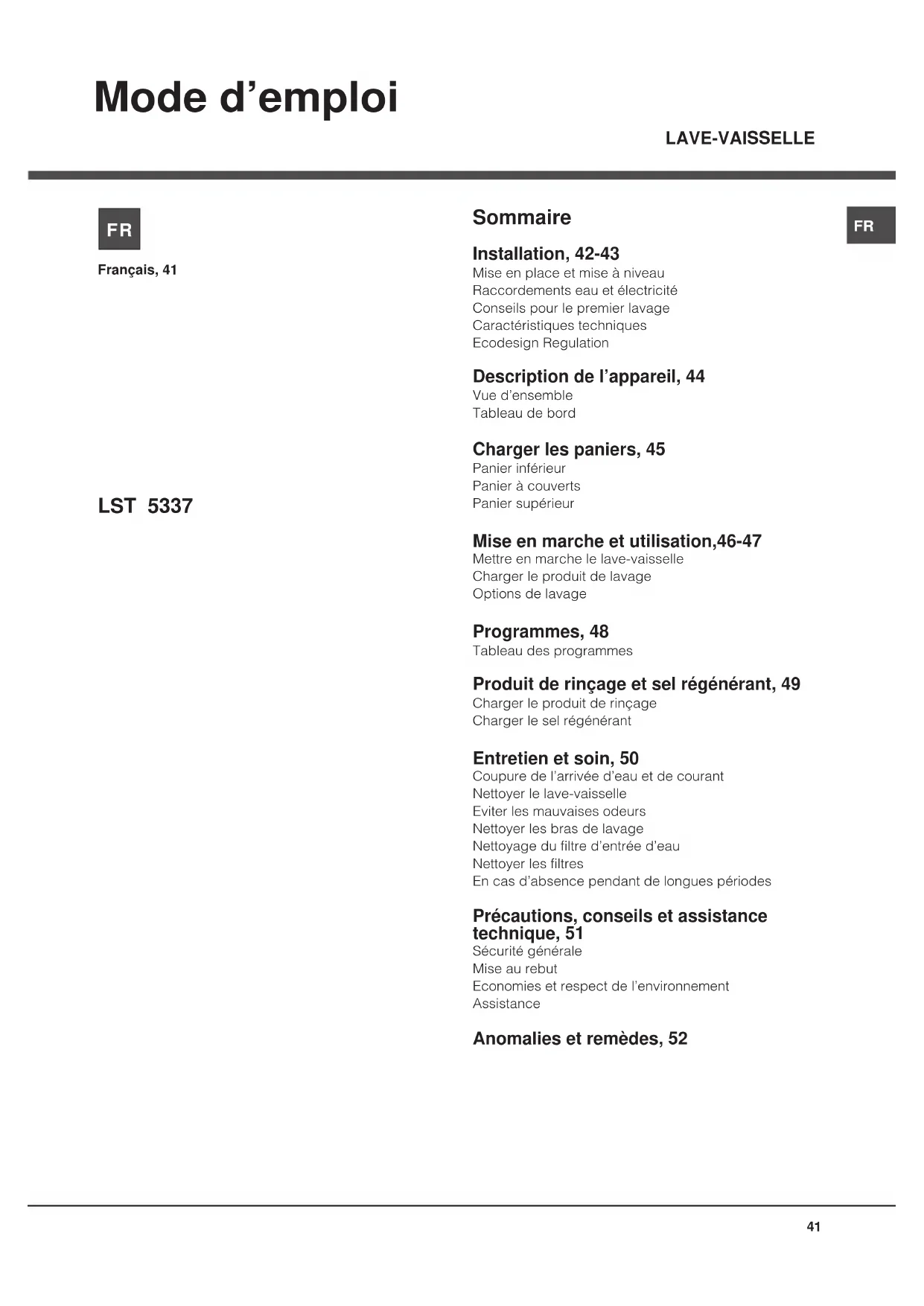

Mode d’emploi Sommaire Installation, 42-43 Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques Ecodesign Regulation Description de l’appareil, 44 Vue d’ensemble Tableau de bord Charger les paniers, 45 Panier inférieur Panier à couverts Panier supérieur Mise en marche et utilisation,46-47 Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage Programmes, 48 Tableau des programmes Produit de rinçage et sel régénérant, 49 Charger le produit de rinçage Charger le sel régénérant Entretien et soin, 50 Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes Précautions, conseils et assistance technique, 51 Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance Anomalies et remèdes, 52 Français, 41

Installation Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.Lire attentivement les instructions: elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que:- lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ;- fermes;- utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ;- chambres d’hôtes. Mise en place et mise à niveau 1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport.S’il est abîmé, ne pas le raccorder et contacter le revendeur.2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu (voir feuille de Montage).3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements. 4. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation) Raccordements eau et électricité L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau.Ne pas réutiliser les anciens tuyaux.Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation. Raccord du tuyau d’amenée de l’eau

• Auneprised’eaufroide:bienvisserletuyaud’amenéeàun robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.• Auneprised’eauchaude:encasd’installationdechauffagecentralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).Faire attention à ce que le tuyau ne soit ni plié ni écrasé. Raccordement du tuyau d’évacuation de l’eau Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre.Le tuyau d’évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d’appui du lave-vaisselle (A).Avant de raccorder le tuyau d’évacuation de l’eau au siphon de l’évier, retirer le bouchon en plastique (B). Sécurité anti-fuite Pour éviter tout risque d’inondation, le lave-vaisselle:- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop
• qui garantit contre tout risque d’inondation même en cas de rupture du tuyau d’amenée de l’eau. ATTENTION: TENSION DANGEREUSE! Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.
• Présent uniquement sur certains modèles.FR

Raccordement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que:

• laprisedisposedemiseàlaterreetestconformeauxnormes;• laprise est bien apte à supporter la puissance maximalede l’appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave-vaisselle);
• latensiond’alimentationestbiencompriseentrelesvaleursfigurant sur la plaque signalétique de la contre-porte;• la priseest bien compatible avec lafiche de l’appareil.Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n’utiliser ni rallonges ni prises multiples.Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.Le câble ne doit être ni plié ni trop écrasé.Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus. Caractéristiques techniques Dimensionslargeur 44.5 cmhauteur 82 cmprofondeur 57 cmCapacité 10 couverts standardPression eau d’alimentation0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psiTension d’alimentationVoir étiquette des caractéristiquesPuissance totale absorbéeVoir étiquette des caractéristiquesFusibleVoir étiquette des caractéristiquesCet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/EC (Basse Tension) - 2004/108/EC (Compatibilité Electromagnétique- 2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (étiquetage)- 2012/19/EC (DEEE) Ruban anti-condensation* Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation. Conseils pour le premier lavage Une fois l’installation terminée et tout de suite avant le premier lavage, remplir complètement d’eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s’éteint. Le manque de remplissage du réservoir à sel, peut endommager l’adoucisseur d’eau et l’élément chauffant. ECODESIGN REGULATION Le cycle de lavage ECO c’est le programme standard auquel se référent les données de l’étiquette-énergie. Ce cycle est prévu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d’énergie et d’eau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle à pleine charge.Consommations en stand-by: Consommation en left-on mode: 3 W - Consommation en off-mode: 1,3 WTableau des consommations pour les cycles principaux
• Les données du programme sont des valeurs de mesure de laboratoire obtenues selon la norme européenne EN 50242. ** Les données sont obtenues en effectuant des mesures dans les conditions d’utilisation et de charge de la vaisselle de l’usager. Conditions standard* Conditions usager**Consommation d’énergie (KWh/cycle)Consommation d’eau (litre/cycle)Durée (min/cycle)Consommation d’énergie (KWh/cycle)Consommation d’eau (litre/cycle)Durée (min/cycle)INTENSIF1,25 13 150 1,05 13 140NORMAL1,00 13 115 0,90 13 110FR

Vue d’ensemble Description de l’appareil

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

6. Bras de lavage inférieur

7. Panier à couverts

10. Bacs produit de lavage et réservoir à

11. Plaque signalétique

12. Tableau de bord***

Uniquement pour modèles tout intégrables.

• Présent uniquement sur certains modèles. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Tableau de bord Touche Demi-chargeTouche Départ différéTouche ON-OFF/ResetVoyant ON-OFFVoyantManque de selTouche Sélection programmeVoyant Manque de produit de rinçageTouche et Voyant Pastilles multifonctionVoyant Demi-charge supérieureVoyantDemi-charge inférieureVoyants Départ différéIndicateur lumineux numéro du programmeFR

Charger les paniers Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement.Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement. Panier du bas Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement.Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables qui peuvent être placés à la verticale pour ranger des assiettes ou à l’horizontale pour ranger des casseroles et des saladiers. Panier à couverts Le panier à couverts peut varier selon le modèle de lave-vaisselle.Le panier à couvert doit être placé à l’avant dans le panier du bas où il peut coulisser parmi les accessoires fixes, ou sur le panier du haut dans le cas d’un lavage à demi-charge (sur les appareils dotés de cette fonction).- Il est équipé de rabats coulissants qui permet-tent de mieux ranger les couverts.Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur. Exemples de rangement de le panier à couverts Panier du haut Y ranger la vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.• Tassesettassesàcafé,couteauxlongsetpointus,couvertsde service: les placer sur les étagères rabattables**. Etagères rabattables à inclinaison variable* - L’inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d’améliorer les performances de séchage.- Soulever l’étagère rabattable, la faire glisser légèrement et la placer selon l’inclinaison désirée. Régler la hauteur du panier supérieur Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse. Régler de préférence la hauteur du panier quand ce dernier est VIDE.Ne jamais soulever ou abaisser le panier d’un seul côté.Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu’à ce que les roues avant entrent elles aussi et refermer les butées (voir figure).Si le panier est équipé de poignées Espace double (voir figure), sortir le panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher. Exemples de chargement du panier supérieur Exemples de chargement du panier inférieur Vaisselle n’allant pas au lave-vaisselle

• Objetsenbois,avecdesmanchesenboisouencorneouayant des parties collées.• Objetsenaluminium,cuivre,laitonouétain.• Vaisselleenplastiquethermorésistant.• Porcelainesanciennesoupeintesàlamain.• Argenterieancienne.Lespiècesd’argenterienonanciennepeuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.Nous conseillons d’utiliser de la vaisselle lavable au lave-vaisselle. Inclinaison A Inclinaison B Inclinaison C

• Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.FR

Mise en marche et utilisation Mettre en marche le lave-vaisselle 1. Ouvrir le robinet de l’eau. 2. Ouvrir la porte et appuyer sur la touche ON/OFF : un bip court retentit, le voyant ON/OFF, l’afficheur et les voyants options s’allument.3. Doser le produit de lavage (voir plus bas).4. Charger les paniers (voir Charger les paniers).5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.6. Sélectionner les options de lavage (voir ci-contre).7. Fermer la porte pour faire démarrer le programme: un bip prolongé annonce le démarrage du programme.8. A la fin, deux bips courts et un bip prolongé annoncent la fin du programme et le numéro du programme se met à clignoter sur l’afficheur. Ouvrir la porte, appuyer sur la touche ON/OFF pour éteindre l’appareil, fermer le robinet de l’eau et débrancher la fiche de la prise de courant.9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. - Pour réduire sa consommation d’énergie, la machine s’éteint automatiquement dans certaines conditions de non-utilisation. PROGRAMMES AUTO*: grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique.La durée des programmes automatiques peut varier du fait de l’intervention du capteur.En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité de produit de lavage. Modifier un programme en cours En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe, appuyer de façon prolongée sur la touche ON/OFF, un bip prolongé annonce que l’appareil est éteint. Rallumer l’appareil à l’aide de la touche ON/OFF et sélectionner le nouveau programme ainsi que les options éventuelles, fermer la porte pour faire démarrer. Introduire de la vaisselle en cours de lavage Sans éteindre l’appareil, ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Fermer la porte: le cycle redémarre. Interruptions accidentelles En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée. Charger le produit de lavage Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. N’utiliser que du produit de lavage spécial lave- vaisselle. NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L’utilisation de pastilles n’est conseillée que pour les modèles qui prévoient l’option PASTILLES MULTIFONCTION. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel. bac A: Produit de lavagebac B: Produit de prélavage1. Appuyer sur la touche D pour ouvrir le couvercle C.2. Pour doser le produit de lavage se reporter au Tableau des programmes:•enpoudre:bacsAetB.• pastilles: si le programme enprévoit 1, placer cette dernière dans le bac A et fermer le couvercle; s’il en prévoit 2, mettre la deuxième dans le fond de la cuve.3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic.

• Présent uniquement sur certains modèles.FR

Pastilles Multifonction* Cette option permet d’optimiser le résultat de lavage et de séchage.En cas d’utilisation de pastilles multifonction, appuyer sur la touche PASTILLES MULTIFONCTION. Le voyant correspondant s’allume. L’option “Pastilles Multifonction” prolonge la durée du programme.L’option pastilles multifonction reste mémorisée lors des allumages suivants de l’appareil à moins qu’elle n’ait été désactivée.Cette option est déconseillée pour les programmes qui ne prévoient pas l’utilisation de pastilles multifonction (voir tableau des options). L’utilisation de pastilles n’est conseillée que pour les modèles qui prévoient l’option PASTILLES MULTIFONCTION.

• Présent uniquement sur certains modèles. Options de lavage Si une option n’est pas compatible avec le programme sélec-tionné, (voir tableau programmes) la led correspondante clignote 3 fois de suite et 2 bips courts retentissent. Départ différé Il est possible de différer de 3, 6, 9 heures le démarrage du programme:1. Appuyer sur la touche DEPART DIFFERE: à chaque pression, un signal sonore retentit et le temps sélectionné est affiché;2. Sélectionner le programme et fermer la porte: le compte à rebours démarre après le bip;3. A l’expiration du délai d’attente, le voyant s’éteint et le programme démarre.Pour modifier le délai d’attente et sélectionner un temps inférieur appuyer sur la touche DEPART DIFFERE. Pour l’annuler, appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant du délai d’attente sélectionné s’éteigne. Le programme démarre dès fermeture de la porte. Demi-charge dans le panier supérieur ou inférieur* Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d’eau, d’électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE: le triangle correspondant à la charge choisie s’allume et le lavage n’est lancé que dans le panier supérieur ou que dans le panier inférieur.Cette fonction est incompatible avec le programmes: Rapide.Penser à ne ranger la vaisselle que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.Tableau OptionsA B CDépart différéDemi-chargePastilles Multifonction1. Eco Oui Oui Oui2. Auto Normal Oui Oui Oui3. Trempage Oui Oui Non4. Intensif Oui Oui Oui5. Rapide Oui Non Oui6. Cristal Oui Oui Oui7. Super Intensif Oui Oui OuiFR

Programmes Pour les OPTIONS, consulter le tableau Options à la page Mise en marche et Utilisation. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Remarques: Pour obtenir des performances optimales avec les programmes “Rapide” il est conseillé de respecter le nombre de couverts indiqué.

• Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais c’est aussi celui qui consomme le moins d’énergie et qui respecte le plus l’environnement. Note pour les laboratoires d’essai: pour toutes informations détaillées sur les conditions d’essai comparatif EN, s’adresser à : [e-mail] Pour simplifier le dosage du produit de lavage, prendre note que: 1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ Indications sur le choix des programmesProgrammeProduit de lavage(A) = bac A(B) = bac BProgrammes prévoyant le séchageOptionsDurée du programme (tolérance ±10% Hrs. MinPoudre Liquide PastillesLavage écologique à faible consommation d’électricité pour vaisselle et casseroles. 1. Eco 25 g (A) 25 ml (A) 1 (A) Oui A–B–C 2:50’Vaisselle et casseroles normalement sales. Programme standard quotidien.2. Auto Normal21 g (A)4 g (B)21 ml (A)4 ml (B)1 (A) Oui A–B–C 1:50’Lavage préalable dans l’attente de compléter le chargement au repas suivant3. TrempageNon Non Non Non A – B 0:08’Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)4. Intensif25 g (A) 25 ml (A) 1 (A) Oui A–B–C 2:25’Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle)5. Rapide21 g (A) 21 ml (A) 1 (A) Non A - C 0:25’Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (verres à pied panier supérieur + assiettes fragiles, panier inférieur).6. Cristal25 g (A) 25 ml (A) 1 (A) Oui A–B–C 1:30’Casseroles extrêmement sales ou avec incrustations d’aliments.7. Super Intensif25 g (A)4 g (B)25 ml (A)4 ml (B)1 (A)1 (fond de cuve)Oui A–B-C 2:35’FR

Produit de rinçage et sel régénérant N’utiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main.Se conformer aux instructions reportées sur l’emballage. En cas d’utilisation d’un produit multifonction, pas besoin d’ajouter de produit de rinçage mais nous conseillons par contre d’ajouter du sel, surtout en cas d’eau dure ou très dure. Se conformer aux instructions reportées sur l’emballage. S’il n’y a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL* et produit DE RINÇAGE

• restent allumés. Charger le produit de rinçage Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches.Il faut remplir le réservoir à produit de rinçage:
• quand le voyant PRODUIT DE RINÇAGE* du bandeau s’allume;1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.3. Revisser le couvercle.Ne JAMAIS verser le liquide de rinçage directement à l’intérieur de la cuve. Régler la dose de produit de rinçage Si le résultat du séchage n’est pas satisfaisant, le dosage du produit de rinçage peut être réglé. A l’aide d’un tournevis agir sur le dispositif de réglage (F) et l’amener sur une des 6 positions au choix (il est réglé en usine sur 4):• silavaisselleprésentedestraces,l’amenersurdeschiffresplus bas (1-3).• s’ilyadesgouttesd’eauoudestachesdecalcaire,leréglersur des chiffres plus élevés (4-6). Réglage dureté de l’eau Chaque lave-vaisselle est équipé d’un adoucisseur d’eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l’eau de lavage sans calcaire. Ce lave-vaisselle permet d’opérer un réglage pour réduire la pol-lution et optimiser les performances de lavage selon la dureté de l’eau. Se renseigner auprès de l’organisme distributeur de l’eau. - Ouvrir la porte et appuyer sur la touche ON/OFF pour mettre l’appareil sous tension. - Appuyer 5 secondes de suite sur la touche P; deux bips courts retentissent et le numéro correspondant au degré de dureté sélectionné clignote lentement sur l’afficheur (l’adoucisseur d’eau est réglé sur le n° 3). - Appuyer sur la touche P à plusieurs reprises jusqu’à ce que le degré de dureté voulu soit atteint (1-2-3-4-5* Voir tableau dureté de l’eau).- Pour quitter cette fonction, attendre quelques secondes ou appuyer sur une touche des options
• ou éteindre l’appareil à l’aide de la touche ON/OFF.En cas d’utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre) Charger le sel régénérant Pour obtenir de bons résultats de lavage, s’assurer que le réservoir à sel n’est jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli :
• quandleflotteurvert* n’est plus visible à travers le couvercle du sel;•quandlevoyantSEL* du bandeau s’allume;1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d’une montre. 2. Lors de la première mise en service: remplir le réservoir d’eau à ras bord.3. Utiliser l’entonnoir (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu’il y ait un peu d’eau qui déborde. 4. Enlever l’entonnoir*, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l’eau courante en le plaçant tête en bas et en faisant couler l’eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert)Nous conseillons d’effectuer cette opération à chaque chargement de sel. Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur). En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.
• Présent uniquement sur certains modèles.

Tableau de dureté de l’eauAutonomie moyenne réservoir à selniveau °dH °fH mmol/l mois1 0 - 6 0 - 10 0 - 1 7 mois2 6 - 11 11 - 20 1,1 - 2 5 mois 3 12 - 17 21 - 30 2,1 - 3 3 mois 4 17 - 34 31 - 60 3,1 - 6 2 mois

34 - 50 61 - 90 6,1 - 9 2/3 semainesDe 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.

• la sélection 5 peut prolonger la durée. ** avec 1 cycle de lavage par jour.FR

Entretien et soin Coupure de l’arrivée d’eau et de courant

l’eau après chaquelavage pour éviter tout risque de fuites.• Débrancher

nettoyage de l’appareil et pendant tous travaux d’entretien. Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur

enlevertoutetache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre. Eviter les mauvaises odeurs

éviter toute stagnation d’humidité.• Nettoyerrégulièrement

les jointsd’étanchéité

porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs. Nettoyer les bras de lavage Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.Les deux bras de lavage sont tous deux démontables.Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles d’une montre). Il faut remonter le bras gicleur supérieur, orifices orientés vers le haut.Le bras de lavage inférieur peut être extrait en le tirant vers le haut. Nettoyage du filtre d’entrée d’eau

Si les tuyaux de l’eau sont neufs ou s’ils sont restés longtem-ps inutilisés, avant d’effectuer le raccordement, faire couler l’eau jusqu’à ce qu’elle devienne limpide et dépourvue d’im-puretés. Faute de quoi, un engorgement pourrait se produire au point d’arrivée de l’eau et endommager le lave-vaisselle .Nettoyer, périodiquement le filtre d’entrée de l’eau situé à la sortie du robinet. - Fermer le robinet de l’eau.- Dévisser l’extrémité du tuyau d’arrivée de l’eau, retirer le filtre et le laver soigneusement à l’eau courante.- Remettre le filtre en place et visser le tuyau. Nettoyer les filtres Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation: pour obtenir de bons résultats de lavage, il faut les nettoyer.Nettoyer les filtres régulièrement.Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.•Aprèsquelqueslavages,contrôlerlegroupefiltrantet,sinécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit : 1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d’une montre pour le sortir de son emplacement (fig. 1).2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);3. Dégager le filtre inox A. (fig. 3).4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noirefig.4). Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle. En cas d’absence pendant de longues périodes

• Débrancherlesraccordementsélectriquesetfermerlerobinet de l’eau.• Laisserlaporteentrouverte.•Auretour,effectuerunlavageàvide.
• Présent uniquement sur certains modèles.

Précautions, conseils et assistance technique Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement. Sécurité générale

• Cetélectroménagern’estpasdestinéàêtreutilisépardespersonnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l’expérience nécessaires, à moins qu’elles n’aient été formées et encadrées pour l’utilisation de cet appareil par une personne responsable de leur sécurité.• Lesenfantsdoiventêtresurveillésparunadultepouréviterqu’ils ne jouent avec l’appareil.• Cet appareil est conçu pour un usage de type nonprofessionnel à l’intérieur d’une habitation.• Cetappareil est destiné au lavage de vaisselle à usagedomestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.• Nepasinstallerl’appareilàl’extérieur,mêmedansunendroitprotégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.• Nepastoucheraulave-vaissellepiedsnus.• Nejamaistirersurlecâblepourdébrancherlafichedelaprise de courant.• Fermerlerobinetdel’eauetdébrancherlafichedelaprisede courant avant d’effectuer tous travaux de nettoyage et d’entretien. • Encas depanne, n’essayerenaucun casd’accéder auxmécanismes internes pour tenter de la réparer. • Nejamaistoucheràlarésistance.• Nepass’appuyeràlaporteouverteous’yasseoir:l’appareilpourrait basculer.• Nepasgarderlaporteouvertepouréviterdebutercontreelle en risquant de se faire mal.• Garderlesproduitsdelavageetderinçagehorsdelaportéedes enfants.• Lesemballagesnesontpasdesjouetspourenfants. Mise au rebut
• Miseau rebut dumatériel d’emballage: seconformer auxréglementations locales, les emballages pourront ainsi être recyclés.• LaDirective Européenne2012/19/EC surles DéchetsdesEquipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la “poubelle barrée” est apposé sur tous les produits pour rappeler les obligations de collecte séparée Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants. Economies et respect de l’environnement Faire des économies d’eau et d’électricité
• Nefairefonctionnerlelave-vaissellequequandilestrempliau maximum de sa capacité. Dans l’attente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).• Sélectionnerunprogrammeadaptéautypedevaisselleetàson degré de salissure, consulter pour cela le Tableau des programmes: - pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée. - pour une quantité réduite de vaisselle, choisir l’option Demi-charge* (voir Mise en marche et utilisation).• Silecontratdefournitured’électricitéprévoitdestrancheshoraires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, l’utilisation de l’option Départ différé (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages. Produits de lavage sans phosphates, sans chlore et aux enzymes
• Ilestvivementconseilléd’utiliserdesproduitsdelavagesansphosphates et sans chlore, plus indiqués pour la protection de l’environnement. • Les enzymes développent une action particulièrementefficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C. • Pourbiendoserleproduitdelavage,ilfauttenircomptedesindications du fabricant, de la dureté de l’eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature. Assistance Avant d’appeler le service d’assistance technique:
• Vérifiers’ilestpossiblederésoudrel’anomaliesoi-même(voir Anomalies et remèdes).• Fairerepartirleprogrammepours’assurerquel’inconvénienta été résolu.• Si ce n’est pas le cas, contacter un Service d’AssistanceTechnique agréé.Ne jamais faire appel à des techniciens non agréés. Communiquer:
• letyped’anomalie;• lemodèledel’appareil(Mod.);• lenumérodesérie(S/N).Ces informations figurent sur la plaque signalétique apposée sur l’appareil (voir Description de l’appareil).
• Présent uniquement sur certains modèles.FR

Anomalies et remèdes Si l’appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d’assistance technique. Anomalies: Causes / Solutions possibles: Le lave-vaisselle ne démarre pas ou n’obéit pas aux commandes

• Eteindrel’appareilàl’aidedelatoucheON-OFF,rallumerauboutd’uneminute environ et présélectionner le programme.

• Lachen’estpasbienbranchéedanslaprisedecourant.

• Laportedulave-vaissellen’estpasbienfermée. La porte ne ferme pas • Laserrureestenclenchée;pousserénergiquementsurlaportejusqu’au“clic”. Le lave-vaisselle ne vidange pas. • Leprogrammen’estpasencoreterminé.

• Letuyaud’évacuationdel’eauestplié(voirInstallation).

• L’évacuationdel’évierestbouchée.

• Leltreestbouchépardesdéchetsdenourriture. Le lave-vaisselle est bruyant. • Lavaisselles’entrechoqueoubuttecontrelesbrasdelavage.

• Excédentdemousse:leproduitdelavagen’estpasbiendoséoun’estpasapproprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

• Ilmanqueduselrégénérantousonréglagen’estpasadaptéàladuretédel’eau(voir Produit de rinçage et sel).

• Lecouvercleduréservoiràseln’estpasbienfermé.

• Iln’yaplusdeproduitderinçageousondosageestinsufsant. La vaisselle et les verres présentent des traces blanches ou des reets bleuâtres.

• Ledosageduproduitderinçageestexcessif. La vaisselle n’est pas sèche. • Unprogrammesansséchageaétésélectionné.

• Iln’yaplusdeproduitderinçageousondosageestinsufsant(voirProduitde rinçage et sel).

• Leréglageduproduitderinçagen’estpasapproprié.

• Lavaisselleestenmatériauantiadhésifouenplastique. La vaisselle n’est pas propre. • Lespanierssonttropchargés(voirChargerlespaniers).

• Lavaissellen’estpasbienrangée.

• Lesbrasdelavagenetournentpaslibrement.

• Leprogrammedelavagen’estpasassezpuissant(voirProgrammes).

• Excédentdemousse:leproduitdelavagen’estpasbiendoséoun’estpasapproprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation).

• Lecouvercleduréservoiràproduitderinçagen’estpasbienfermé.

• Leltreestsaleoubouché(voirEntretienetsoin).

• Ilmanqueduselrégénérant(voirProduitderinçageetsel). Il n’y a pas d’arrivée d’eau - Alarme robinet fermé. (des bips courts retentissent) (le voyant ON/OFF clignote et l’écran afchelenuméro6).

• Ilyaunecoupured’eau.

• Letuyaud’arrivéedel’eauestplié(voirInstallation).

• Ouvrirlerobinet,l’appareilsemetenmarcheauboutdequelquesminutes.

• L’appareils’estbloquécarvousn’avezpasdonnésuiteauxbipsd’avertissement. Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche. Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivée eau bouché. (le voyant ON/OFF clignote et l’écran afchelenuméro7)

• AppuyersurlatoucheON/OFFpouréteindrel’appareil.Fermerlerobinetdel’eau pourévitertoutrisqued’inondation,débrancherlachedelaprisedecourant. S’assurerqueleltred’arrivéedel’eaun’estpasbouchépardesimpuretés.(voir chapitre“EntretienetSoin”)

• Présent uniquement sur certains modèles.53
