NS-PA120, NS-PB150 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Enceintes surround compactes
Caractéristiques techniques principales	2 voies, haut-parleurs de grave de 10 cm, haut-parleurs d'aigus de 2,5 cm
Alimentation électrique	Non applicable (enceintes passives)
Dimensions approximatives	NS-PA120 : 150 x 250 x 200 mm, NS-PB150 : 150 x 250 x 200 mm
Poids	NS-PA120 : 2,5 kg, NS-PB150 : 2,5 kg
Compatibilités	Compatible avec les systèmes audio Yamaha et autres amplificateurs adaptés
Type de batterie	Non applicable (enceintes passives)
Tension	Non applicable (enceintes passives)
Puissance	Puissance nominale : 100 W, Puissance maximale : 200 W
Fonctions principales	Restitution sonore précise, idéal pour les systèmes home cinéma
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, se renseigner auprès du service client Yamaha
Informations générales utiles	Vérifier l'impédance (6 ohms) pour une compatibilité optimale avec l'amplificateur

FOIRE AUX QUESTIONS - NS-PA120, NS-PB150 YAMAHA

Comment connecter les enceintes YAMAHA NS-PA120 ou NS-PB150 à mon récepteur audio ?

Utilisez des câbles de haut-parleurs pour relier les bornes positives et négatives des enceintes aux sorties correspondantes de votre récepteur audio. Assurez-vous de respecter la polarité.

Les enceintes YAMAHA NS-PA120 ou NS-PB150 ne produisent pas de son. Que faire ?

Vérifiez que les enceintes sont correctement connectées et que le récepteur audio est allumé. Assurez-vous également que le volume est réglé à un niveau audible.

Quelle est la puissance nominale des enceintes YAMAHA NS-PA120 et NS-PB150 ?

Les enceintes YAMAHA NS-PA120 ont une puissance nominale de 100 W, tandis que les NS-PB150 ont une puissance nominale de 120 W.

Puis-je utiliser ces enceintes dans une configuration home cinéma ?

Oui, les enceintes YAMAHA NS-PA120 et NS-PB150 sont conçues pour être utilisées dans des systèmes home cinéma, en tant qu'enceintes avant ou arrière.

Comment nettoyer mes enceintes YAMAHA NS-PA120 ou NS-PB150 ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Les enceintes YAMAHA NS-PA120 et NS-PB150 sont-elles compatibles avec tous les récepteurs ?

Oui, tant que le récepteur a des sorties pour haut-parleurs et respecte la puissance nominale des enceintes, elles devraient être compatibles.

Quelle est la taille des haut-parleurs dans les enceintes YAMAHA NS-PA120 et NS-PB150 ?

Les NS-PA120 ont des haut-parleurs de 13 cm, tandis que les NS-PB150 disposent de haut-parleurs de 16 cm.

Est-ce que je peux utiliser ces enceintes à l'extérieur ?

Non, les enceintes YAMAHA NS-PA120 et NS-PB150 ne sont pas conçues pour une utilisation en extérieur. Il est recommandé de les utiliser dans un environnement intérieur.

Quelle est la réponse en fréquence des enceintes YAMAHA NS-PA120 et NS-PB150 ?

Les enceintes NS-PA120 ont une réponse en fréquence de 45 Hz à 26 kHz, tandis que les NS-PB150 ont une réponse en fréquence de 40 Hz à 25 kHz.

Comment puis-je optimiser le son de mes enceintes YAMAHA ?

Positionnez les enceintes à hauteur d'oreille et éloignez-les des murs pour éviter les réflexions indésirables. Utilisez également un égaliseur sur votre récepteur pour affiner le son selon vos préférences.

MODE D'EMPLOI NS-PA120, NS-PB150 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha decline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1. Pour profiter au mieux de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour referencia.
2. Installé les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de sécousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.
3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.
4. Évitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.

5. Ne posez pas les objets suivants sur le dessus des enceintes:

6. D'autres apparèls qui pouraient endommager ou décolorer la menuiserie des enceintes;

7. Des objets enflammés (par exemple, des bougies) qui pourrait endommager les enceintes, provoquer une blessure, voir un incendie;

8. Des recipients contenant des liquides qui pouraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.

9. Ne placez pas les enceintes dans un endroit où elles peuvent etre heures, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de measles sonorités.

10. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.
11. En cas de "saturation", réduisez le niveau de sortie de l'amplificateur. N'excitiez pas l'amplificateur au point qu'il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.
12. Vous doivent très attentif, si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produit pas.
13. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.
14. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour chaque raison que ce soit, ne démontez pas la menuiserie des enceintes.
15. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le besoin d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques etlectroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits electriques ou Electroniques usages ne doivent pas etre melangés avec les déchets domestiques habituels.

Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veillez les déposer aux points de collecte prévus à cet effet, conformément à la reglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pouraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuilles contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez achetiè les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et Electroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Entretien de l'enceinte

Lorsque vous essuyez cet apparéil, n'utilise pas de solvant chimique (l'alcool ou des diluants etc.): cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l'eau, essorez et puis essuyez avec le chiffon.

(Pour le modele en finition polie) Cogner la surface de l'instrument avec du métal, de la porcelain ou autres objets durs peut faire craquer ou écailler la finition.

Sommaire

Contenu de l'emballage. 1

Installation des enceintes 2

Installation de l'enceinte centrale 2

Monter les enceintes sur le mur 3

Connexion des enceintes. 4

Diagramme de raccordement. 4

Caracteristiques techniques. 5

Contenu de l'emballage

Veuillez-vous assurer que l'emballage contient les éléments suivants.

Type d'enceinte Contenu		NS-PA150	NS-P150
Enceinte Centrale (NS-C150)
Enceinte Surround (NS-B150)
Câble d'enceinte	4 m
	10 m
Patins antidérapants (Pour enceinte centrale)

Installation des enceintes

Avant de connecter les enceintes, placez chaque enceinte dans sa position respective.

Le positionnement de l'enceinte est très important car il affecte toute la qualité sonore du système. Placez les enceintes dans des positions qui optimiseront la qualité sonore dans votre position découte. Référez-vous à l'illustration.

Remarque:

• Placez ce haut-parleur trop pres d'un téléviseur CRT pourrait affaibrir la couleur de l'image et creator un bruit de bourdonnement. Dans ce cas, éloignez les enceintes d'au moins 20 cm du téléviseur. Ce n'est pas un problème que vous rencontres avec les téléviseurs plasma et LCD.

• Placez les deux enceintes avant (disponibles sur le marché) à la gauche et à la croite du téléviseur, orientez-les vers l'avant.
  ** Placez les enceintes surround droite et gauche derrière votre position descendue, orientées les légersement vers l'intérieur.

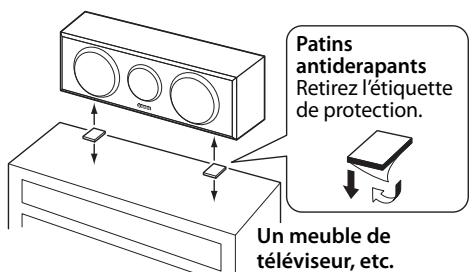

Installation de l'enceinte centrale

Placez l'enceinte centrale exactement au milieu des enceintes avant, orientée directement vers l'avant.

Quand vous les placez sur une surface plane (ou sur un meuble de téléviseur, etc.), attachez les patins antidérapants fournis sous l'enceinte. Rêférez-vous à l'illustration.

Quand you le montez sur le mur, voir "Monter les enceintes sur le mur" (page 3).

Remarque:

• Nettoyez la surface avant d'y attacher les fixations. Veuillez notes que le pouvoir adhésiif est considérablement réduit si cette surface est sale, grasse ou humide, cela pourrait entraîner la chute de l'enceinte.

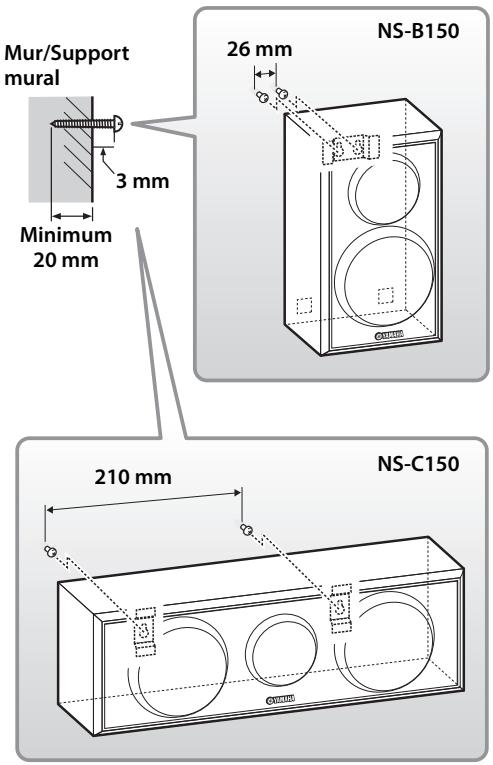

Monter les enceintes sur le mur

Vous pouvez monter les enceintes sur le mur comme suit.

1 Vissez les vis dans un mur solide or un support mural comme montré sur l'illustration. Utilisez des vis auto taraudeuse de 3,5 à 4 mm de diamètre.
2 Suspendez chaque enceinte en montant les trouss de support aux vis faisant protubérances.

Remarque:

Assurez-vous que les vis soient bien insérées dans les parties étroites des trou. Sinon, l'enceinte pourrait tomber.

Avertissements

• L'enceinte NS-B150 pèse 1,2 kg et l'enceinte NS-C150 pèse 2,1 kg. Ne pas les monter sur du contre-plaqué fin ou sur un mur composé d'un matériel non résistant. Sinon, les vis pouraient ressortir de la surface et les enceintes pouraient tomber. Ceci pourrait endommager les enceintes ou causer des blessures corporelles.
• Ne pas monter les enceintes au mur à l'aide de clous, de ruban adhésif ou d'autres matériaux instables. Une utilisation prolongée et les vibrations pourraient en cause la chute.
• Afin d'éviter des accidents causés par un trèbuchage sur des cables d'enceinte éparpillés, fixez-les au sol.
  Montez les enceintes dans un lieu sur sur le mur afin d'eviter que quelqu'un ne se blessé à la tête.
• Quand vous utilisez les supports de montage d'enceinte (disponible sur le marché) pour monter les enceintes sur le mur ou le plafond, nous vous recommendons vivement d'utiliser des fils de sécurité (peuvent etre fournis avec les supports de montage) entre l'enceinte et le support de montage pour empêcher que l'enceinte ne tombe.
• Quand vous installez les enceintes en les montant sur le mur, il est important qu'elles soient solidement sécurisées. Assurez-vous de consulter une source fiable pour savoir quel est le meilleur type de support de montage pour votre type de mur/plafond.

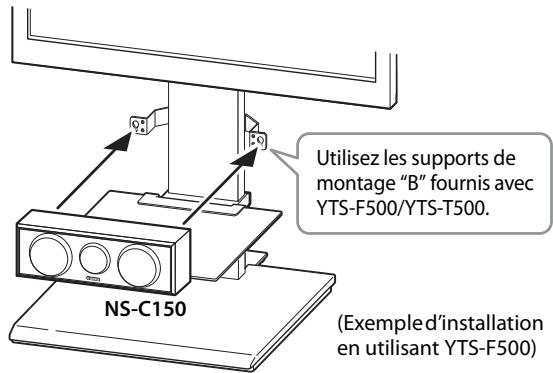

Monter l'enceinte central sur le pied de téléviseur Yamaha YTS-F500/YTS-T500.

Voupez utilise les trou de vis [diametre: 6 mm, profondeur du trou: 16 mm] derriere le haut-parleur pour monter l'enceinte sur le YTS-F500/YTS-T500. Pour les détails d'installation, veuillez vous referez au mode d'emploi fourni avec le YTS-F500/YTS-T500.

Remarques

Assurez-vous de ne pas coinceer les cables de l'enceinte entre l'enceinte et le support de montage ou le pied de l'enceinte.
- Ne vous adossez pas ou ne posez pas d'objet sur l'enceinte. Sinon, le support de montage du pied du téléviseur pourrait se déformer.

Connexion des enceintes

Attention: Veuillez vous assurer que votre prise d'alimentation pour vos composantes AV soit débranchée de la fiche murale CA avant de faire des connexions.

Diagramme de raccordement

■ Préparation des cables d'enceintes

Une fois que vous avez positionné les enceintes, vous allez devoir préparer les cables d'enceinte pour raccorder les enceintes.

1 Dénudez 15 mm de gaine d'iso1ation de chaque extrémité de cable d'enceinte.
2 Torsadez étroitement les fils dénudés.

15 mm
Correct

Incorrect

Remarques

• Veuillez ne pas plier ni enrouler l'exces de cable.
• Torsadez étroitement les extrémites dénudées afin que les brins individuels ne soient pas éparpillés.
  Veillez à ne pas vous blesser durant la préparation des cables d'enceintes.

■ Fonctionnement des bornes d'enceinte

1 Dévissez le bouton de la borne dans le sens inverse des aiguilles d'une montre.
2 Insérez l'extrémité dénudée.
3 Vissez le bouton de la borne dans le sens des aiguilles d'une montre.
4 Vérifiez la solidité de la connexion en tirant légèrement sur le cable au niveau de la borne.

Remarques

Assurez-vous que le cable dénudé, et non la gaine d'iso1ation, est insere dans la borne.
- Ne jamais laisser les fils d'enceintes dénudés se toucher afin d'éviter d'endommager l'enceinte ou l'amplificateur.
- Si les raccordements sont incorrects, aucun son ne proviendra de l'enceinte.

Raccordement a un amplificateur

Raccordez chaque enceinte aux bornes d'enceinte appropriées sur votre amplificateur en utilisant les cables que vous ave préparé à l'avance. Pour les détails, voir "Diagramme de raccordement" (page 4).

Pour les enceintes surround et surround arriere seulement, connectez une enceinte aux bornes gauches (marquées L) de votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (marquées R).

Veuillez vous reférer au mode d'emploi fourni avec l'amplificateur ou le recepteur.

Remarques

Assurez-vous de connecter les enceintes avec la polarite correcte—les bornes positives (+) aux bornes positives (+) , et les bornes négatives (-) aux bornes négatives (-) . Si vous les alternez, le son ne sera pas naturel et manquera de graves.
- Dans la configuration de votre récepteur AV d'enceintes, spécifiez small (ou "S") pour toutes les enceintes.
Lenceinte peut etre endommagée si certains sons sont continuellement emis a un niveau sonore eleve. Par exemple, si des ondes sinusoidales d'un disque d'essai, dessons de graves d'instruments electroniques,etc., sont emis en continu, ou si la pointe de lecture d'une platine touche la surface d'un disque, reduisez le niveau de volume pour eviter d'endommager cet appareil.
- Une fois que vous avez raccordé toutes les enceintes, branchez l'amplificateur et les autres composantes AV dans les prises murales CA qui convennent.
- Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entree nominale des enceintes, veillez à ne jamais dépasser l'entree maximale de l'enceinte.

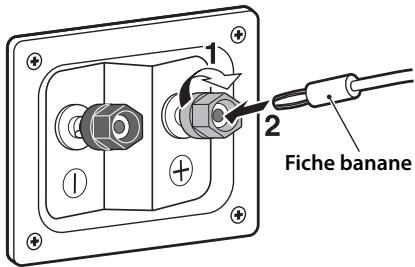

Quand vous utilisez une fiche banane

1 Vissez le bouton.
2 Insérez simplement la fiche banane dans la borne.

Caracteristiques techniques

Enceinte Centrale (NS-C150)

Type.... suspensionacoustiquea2voies Typea blindageamagnetique

Driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer: 8 cm de type ccone de type 2 x Aigu: Dôme symétrique de 1,4 cm

Puissance d'entrée nominale 30W

Puissance d'entrée maximale 80W

Impedance .Nominale 6Ω

Réponse en fréquence. 65 Hz-38 kHz (-10 dB)

Sensibilité 86 dB/2,83 V, 1 m

Dimensions (L x P x H) 395 mm x 130 mm x 127 mm

Poids 2,1 kg

Enceintes Surround (NS-B150)

Type............suspension acoustique a 2 voies Type a blindage amagnétique

Driver . Woofer: 8 cm de type cone de type Aigu: Dôme symétrique de 1,4 cm

Puisance d'entree nominale 20W

Puisance d'entree maximale 60W

Impedance .Nominale 6Ω

Réponse en fréquence. 62 Hz-38 kHz (-10 dB)

Sensibilité 82 dB/2,83 V, 1 m

Dimensions (L x P x H) 130 mm x 225 mm x 127 mm

Poids 1,2 kg

Les specifications peuvent être modifiées sans avis préalable.
