Marque	ONKYO
Modèle	CS555DAB
Type de produit	Système Hi-Fi avec enceintes passives
Type d'enceinte	Réflexe de basse 2 voies
Impédance nominale	4 Ω
Puissance maximale à l'entrée	70 W
Réponse en fréquence	55 Hz - 35 kHz
Fréquence de crossover	2,5 kHz
Niveau de pression sonore	83 dB/W/m
Capacité du coffrage	5,7 L
Haut-parleur grave	12 cm cône N-OMF
Haut-parleur aigu	2,5 cm dôme
Dimensions (L x H x P)	154 x 245 x 258 mm
Poids (par enceinte)	3,6 kg
Bornes de connexion	Type Banane
Grille	Amovible
Accessoires fournis	Câbles enceinte 1,8 m x2, entretoises liège x8
Entretien	Nettoyer avec un chiffon doux et sec
Précautions d'usage	Éviter l'humidité, la lumière directe du soleil et les températures extrêmes
Protection	Non magnétique

FOIRE AUX QUESTIONS - CS555DAB ONKYO

Comment brancher les enceintes à l'ampli-tuner ?

Avant de brancher, débranchez le câble d'alimentation de l'ampli-tuner. Utilisez les câbles fournis : dénudez les extrémités, insérez l'âme dans la borne dévissée et resserrez. Connectez les bornes positives (+) et négatives (-) correspondantes.

Quelle impédance doivent avoir les enceintes ?

Les enceintes ont une impédance nominale de 4 Ω. Vérifiez que votre amplificateur est compatible avec cette impédance.

Puis-je placer les enceintes près d'un téléviseur ?

Oui, mais attention : les téléviseurs sont sensibles au magnétisme. Bien que les enceintes soient protégées magnétiquement, il est recommandé de les éloigner pour éviter toute décoloration ou distortion.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, diluants, alcool ou solvants qui pourraient endommager la finition.

Que faire en cas de renversement de liquide sur les enceintes ?

Ne laissez pas de liquide à proximité. Si un liquide est renversé, les haut-parleurs et le coffrage peuvent être endommagés. Éteignez immédiatement le système et séchez soigneusement.

Quelle est la puissance maximale supportée par les enceintes ?

La puissance maximale à l'entrée est de 70 W. Cependant, même à puissance inférieure, certains signaux (bruits de stations FM, oscillations) peuvent endommager les enceintes.

Les grilles sont-elles amovibles ?

Oui, les grilles sont détachables. Vous pouvez les retirer délicatement pour nettoyer les haut-parleurs ou les remplacer si nécessaire.

Comment retirer les grilles des enceintes ?

Tirez doucement sur la grille pour la désolidariser du coffrage. Pour la remettre, alignez-la et appuyez jusqu'à ce qu'elle s'enclenche. Consultez les schémas dans le manuel.

Quels accessoires sont fournis avec les enceintes ?

Les enceintes sont livrées avec 2 câbles d'enceinte de 1,8 m et 8 entretoises en liège pour une meilleure stabilité.

Où placer les enceintes pour une qualité sonore optimale ?

Placez les enceintes sur une surface solide et plane, à l'abri de l'humidité et de la lumière directe. Évitez les surfaces inégales ou instables pour éviter les chutes et préserver le son.

MODE D'EMPLOI CS555DAB ONKYO

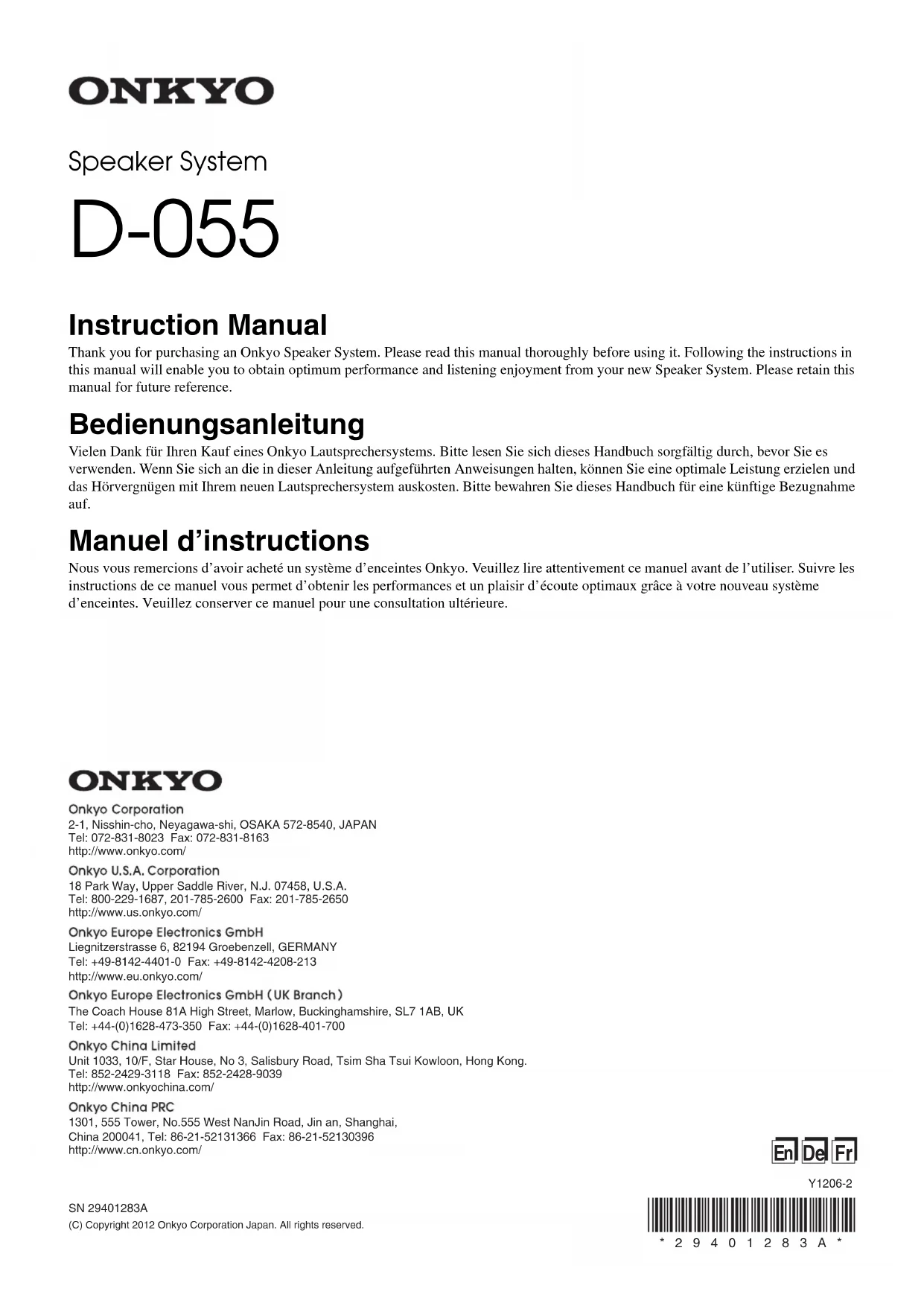

Manuel d'instructions

Nous you remercions d'avoir achet e un syste d'enceintes Onkyo. Veuillez lire attentivement ce manuel avant de I'utiliser. Suivre les instructions de ce manuel you permit d'obtenir les performances et un prise d'ecoute optimaux grace a touveau syste d'enceintes. Veuillez conserver ce manuel pour une consultation ulterieure.

ONKYO

Onkyo Corporation

2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]

http://www.onkyo.com/

Onkyo U.S.A. Corporation

Avant d'utiliser vos nouvelles enceintes

• Les caissons des enceintes sont en bois et sont de ce fait sensibles aux températures extrêmes et à l'humidité. Ne pas les utiliser dans des endroits exposés directement à la lumière du soleil ou humides, comme à proximé d'un climatiseur, humidificateur, en salle de bain ou en cuisine.
• Placez les enceintes sur des surfaces solides et planes. Les placer sur des surfaces inégales ou instables d'ou elle pourrait tomber et causer des dégats, affectera la qualité sonore.
• Ne laissiez pas d'eau ni d'autres liquides a coté des enceintes. Si un liquide est renversé sur elles, les enceintes de graves et d'augus à l'intérieur peuvent être endommagées.
• Ne manipulez pas les enceintes avec des mains humides ou mouillées.

Precautions

La lettre figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, qu'elle que soit la couleur du produit.

Les enceintes peuvent supporter la puissance d'entrée indiquée lorsqu'elles sont utilisées pour une restitution sociale normale. Si l'un des signaux suivants leur sont envoyés, même si la puissance d'entrée se situe dans la norme indiquée, un courant excessif peut traverser les bobines des enceintes, causant ainsi une brûture ou une rupture des fils :

1. Le bruit entre les stations d'une radio FM non reglee.
2. Le son d'une cassette qui est en lecture avance rapide.
3. Lessonsaiguscreesparunoscillatour,uninstrumentdemusique electronique,etc.
4. L'oscillation d'un amplificatcur.
5. Les tons de test spéciaux des CD de test audio, etc.
6. Les bruits sourds et les clics causés par le branchement ou le débranchement des cables audio. (éteignez toujours votre amplificateur avant de brancher ou de débrancher les cables.)
7. La réaction acoustique d'un microphone.

Les enceintes contiennent de puissants aimants. Ne placez pas d'objets metalliques, tels que tournevis, pres des enceintes car ils peuvent endommager le diaphragme de I'enceintes d'augus.

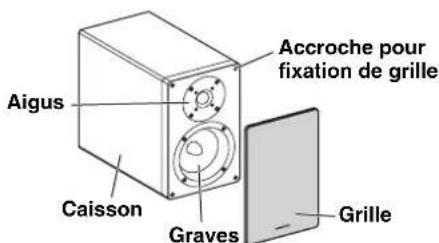

Découverte des enceintes

Les deux enceintes sontidentiques,ainsilimporpepeulaquellevous utilisez pour la sortie gauche ou droite.

Utilisation à proximate d'un téléviseur ou d'un ordinateur

Les téléviseurs et les moniteurs d'ordinateur sont des apparciels sensibles au magnétisme et sont susceptibles de subir une décoloration ou une distortion de l'image lorsque des enceintes conventionnelles sont placées à proximite. La décoloration peut également être causée par un aimant ou un outil de démagnetisation se trouvant trop pres de votre téléviseur ou de votre moniteur.

Retirer les grilles

Retirez

Remplacez

Utilisation des entretoises en liege

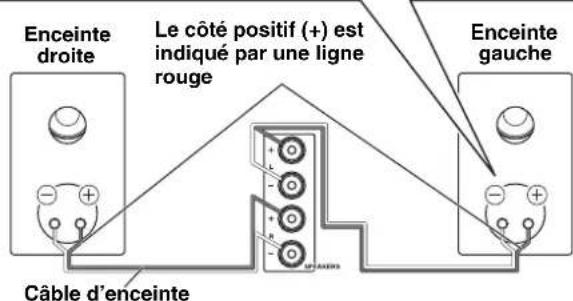

Branchement des enceintes

• Avant de connecter les enceintes, débranchez le cable d'alimentation de vos amplificateurs de la prise murale et reglez le volume au minimum.
  L'impédance nominale de l'enceinte est de 4 Ω. Vérifiez que vous branchez un amplificateur qui soit compatible avec une impédance de 4 Ω.
• Utilisez les cables pour enceintes fournis pour connecter les enceintes à votre amplificateur comme indiquedans l'illustration.

1. Pelez l'isolant de l'extrémité du cable de l'enceinte et entortilliez l'âme du cable.

2. Devissez légerement la vis de la borne et insérez le cable de l'enceinte dans le trou (jusqu'à ce que l'âme du cable soit

3. Serrez la vis de la borne.

Le type de bornes pour enceintes utilisées sur l'ampli-tuner et leur position dépend du modele. Veuillez vous reférer aux instructions du manuel de l'ampli-tuner pour les détails sur la connexion des enceintes à l'ampliTuner.

• Verifiez bien que les bornes positives (+) des enceintes sont connectées aux bornes positives (+) de l'amplificateur, et que les bornes négatives (-) des enceintes sont connectées aux bornes négatives (-) de l'amplificateur.

• Verifiez bien que les cables positifs (+) et négatifs (-) ne sont pas en contact. S'ils le sont, un court-circuit peut se produit et endommager votre amplificateur.

Entretient

Afin de preserver l'apparance des enceintes, vous devriez les nettoyer régulièrement avec un chiffon doux et sec. N'utilise pas de chiffons abrasifs, diluants, alcools ou autres solvants qui peuvent endommager la finition.

\section*{Caracteristiques techniques}

Type: Réflexe de basse 2-voies

Impedance:4Ω

Puissance maximale à l'entrée : 70 W

Nivcau de pression du son en sortie: 83 dB/W/m

Distorsion de frequenc : 55 Hz-35 kHz

Frequence de crossover: 2.5kHz

Capacité du coffrage: 5,7

Dimensions (L× × P) ..

154× 245× 258mm

(y compris la grille et la projection)

Poids: 3,6kg

Enceintes Graves:12 cm N-OMF type cone

Aigus:2,5cm type dome couple

Borne:Borne de connexion (Type Banane pris

en charge)

Grille: Detachable

Accessoires: 1,8 metre de cable pour enceinte × 2

Entretoise en liege × 8

Autre: Protection non-magnétique

Les caractéristiques techniques et l'apparce de cet apparéil sont susceptibles d'être modifiées pour amélioration sans préavis.
