Marque	ONKYO
Modèle	CS1045DAB
Type de produit	Système d'enceintes Hi-Fi
Type d'enceinte	Réflexe de basse 2 voies
Impédance	4 Ω
Puissance maximale en entrée	80 W
Niveau de pression sonore	85 dB/W/m
Réponse en fréquence	55 Hz – 35 kHz
Fréquence de coupure	3 kHz
Volume du caisson	7,5 L
Haut-parleur grave	12 cm, cône OMF
Haut-parleur aigu	2,5 cm, dôme souple
Dimensions (L × H × P)	170 × 283 × 230 mm
Poids	3,7 kg
Grille	Détachable
Bornes	Type à vis
Accessoires fournis	Câbles enceinte 1,8 m × 2, entretoises en liège × 8
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Précautions	Éviter l'humidité, la lumière directe du soleil et les sources de chaleur. Ne pas toucher avec des mains humides.
Placement	Sur une surface solide et plane.
Compatibilité amplificateur	Amplificateur compatible avec impédance 4 Ω
Couleur	Variable selon la lettre en fin de référence

FOIRE AUX QUESTIONS - CS1045DAB ONKYO

Comment connecter les enceintes CS1045DAB à l'amplificateur ?

Avant toute connexion, débranchez l'amplificateur de la prise murale et réglez le volume au minimum. Utilisez les câbles fournis (1,8 m). Dénudez l'extrémité du câble, torsadez le cuivre, puis insérez-le dans la borne à vis après l'avoir dévissée. Serrez la vis. Veillez à connecter le positif (+) de l'enceinte au positif (+) de l'amplificateur (repéré par une ligne rouge) et le négatif (-) au négatif (-). Ne laissez pas les brins positifs et négatifs se toucher pour éviter un court-circuit.

Quelles précautions d'emploi dois-je respecter ?

Placez les enceintes sur une surface solide et plane, à l'abri de la lumière directe du soleil et de l'humidité. Ne les utilisez pas dans une salle de bain ou une cuisine. Ne posez pas de liquide à proximité. Si du liquide est renversé, les haut-parleurs peuvent être endommagés. Évitez de toucher les enceintes avec les mains mouillées. Ne placez pas d'objets métalliques près des haut-parleurs aigus (ils contiennent des aimants puissants).

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer les caissons. N'utilisez jamais de chiffons abrasifs, de diluants, d'alcool ou de solvants, car ils risquent d'endommager la finition.

Quelle est l'impédance des enceintes et puis-je les utiliser avec un amplificateur 8 Ω ?

L'impédance nominale des enceintes est de 4 Ω. Vérifiez que votre amplificateur est compatible avec une charge de 4 Ω. L'utilisation avec un amplificateur prévu pour 8 Ω peut entraîner une puissance insuffisante ou une surchauffe. Consultez le manuel de votre amplificateur.

Comment retirer la grille des enceintes ?

Les grilles sont détachables. Pour les retirer, tirez doucement sur les bords. Des accroches de fixation sont prévues sur l'enceinte. Procédez avec précaution pour ne pas endommager les haut-parleurs.

À quoi servent les entretoises en liège fournies ?

Les entretoises en liège (8 pièces) sont à coller sous les enceintes. Elles permettent d'améliorer la stabilité sur la surface de pose et de réduire les vibrations transmises au sol, améliorant ainsi la qualité sonore.

Puis-je placer les enceintes près d'une télévision ou d'un ordinateur ?

Oui, mais avec précaution. Les enceintes contiennent des aimants puissants qui peuvent provoquer des décolorations ou distorsions de l'image sur les écrans sensibles (téléviseurs CRT ou certains moniteurs). Éloignez les enceintes d'au moins 50 cm ou utilisez un écran LCD/plasma qui est moins sensible. Si une décoloration apparaît, éloignez davantage les enceintes.

Que faire en cas de renversement de liquide sur les enceintes ?

Si un liquide est renversé, essuyez immédiatement avec un chiffon doux et sec. Si le liquide pénètre à l'intérieur, les haut-parleurs peuvent être endommagés de manière irréversible. Il est recommandé de faire vérifier l'enceinte par un professionnel.

Quels sont les accessoires fournis avec les enceintes CS1045DAB ?

Les accessoires inclus sont : câble d'enceinte de 1,8 mètre (×2) et entretoises en liège (×8). Les câbles sont utilisés pour la connexion à l'amplificateur, les entretoises pour la stabilité.

Puis utiliser ces enceintes avec un amplificateur de puissance inférieure à 80 W ?

Oui, vous pouvez utiliser un amplificateur de puissance inférieure. La puissance maximale en entrée est de 80 W, mais les enceintes fonctionnent avec n'importe quel amplificateur adapté à leur impédance. Veillez simplement à ne pas dépasser la puissance maximale pour éviter d'endommager les haut-parleurs.

MODE D'EMPLOI CS1045DAB ONKYO

Manuel d'instructions

Merci pour avoir acheté un système d'enceintes Onkyo. Veuillez s'il vous plaît lire ce manuel avant toute utilisation. Suivre les instructions de ce manuel vous permettra d'obtenir de votre nouveau système d'enceintes une performance et un plaisir d'écoute optimum. Veuillez conserver ce manuel pour toute référence future.

ONKYO CORPORATION

Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN Tel: [phone] Fax: [phone]

Avant toute utilisation de vos nouvelles enceintes

• Les caissons des enceintes sont en bois et sont de ce fait sensibles aux températures extrêmes et à l'humidité. Ne pas les utiliser dans des endroits exposés directement à la lumière du soleil ou humides, tels que climatiseur, humidificateur, salle de bain ou cuisine.
• Placez les enceintes sur des surfaces solides et planes. Les placer sur des surfaces irrégulières ou instables, où elles peuvent tomber et causer des dommages, peut influer sur la qualité sonore.
• Ne pas laisser de l'eau ou autre liquide à proximité des enceintes. Si un liquide est renversé sur elles, les haut-parleurs grave et aigu à l'intérieur peuvent être endommagés.
• Ne pas manipuler les enceintes avec des mains humides ou mouillées.

Précautions

Dans les catalogues et sur l'emballage, la lettre à la fin du produit indique la couleur. Les spécifications et le fonctionnement sont identiques quelle que soit la couleur.

Les enceintes peuvent gérer la puissance spécifiée en entrée lorsqu'il s'agit de reproduire normalement une musique. Si elles reçoivent n'importe lequel des signaux suivants, même si la puissance en entrée est contenue dans les niveaux spécifiés, un courant excessif peut se déverser dans les bobines des enceintes et causer des brûlures ou la section des cordons :

1. Bruits entre stations d'une radio FM non accordée.
2. Le son d'une cassette qui est en lecture avance rapide.
3. Les sons aigus générés par un oscillateur, un instrument de musique électronique et ainsi de suite.
4. Oscillation d'un amplificateur
5. Tonalités de test spéciales à partir de CD audio de test et ainsi de suite.
6. Coups et clics provoqués par la connexion ou déconnection des câbles audio (toujours éteindre votre amplificateur avant de connecter ou déconnecter les câbles).
7. Rétroaction microphone

Les enceintes contiennent de puissants aimants. Ne pas placer d'objets métalliques, tels que tournevis, près des enceintes car ils peuvent endommager le diaphragme du haut-parleur aigu.

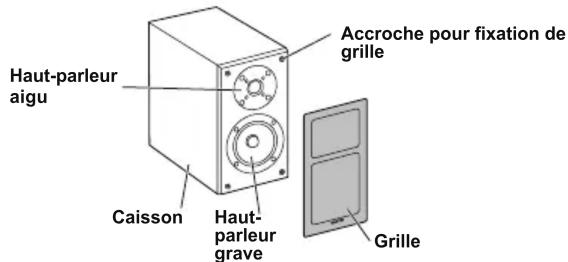

Prendre connaissance de vos enceintes

Accroche pour fixation de grille Haut-parleur aigu Caisson Haut-parleur grave Grille

Les deux enceintes sont identiques, ainsi il importe peu lequel vous utilisez pour la sortie gauche ou droite.

Utilisation proche d'une télévision ou d'un ordinateur

Les télévisions et les moniteurs d'ordinateurs sont des appareils sensibles aux ondes électromagnétiques, ainsi ils sont susceptibles de souffrir de décolorations ou de distorsions de l'image lorsque des enceintes conventionnelles sont placées à proximité. Notez que la décoloration peut aussi être causée par un aimant ou un outil de démagnétisation qui serait trop proche de votre télévision ou de votre moniteur.

Retirer les grilles

Utilisation des entretoises en liège

Entretoise en liège Dessous

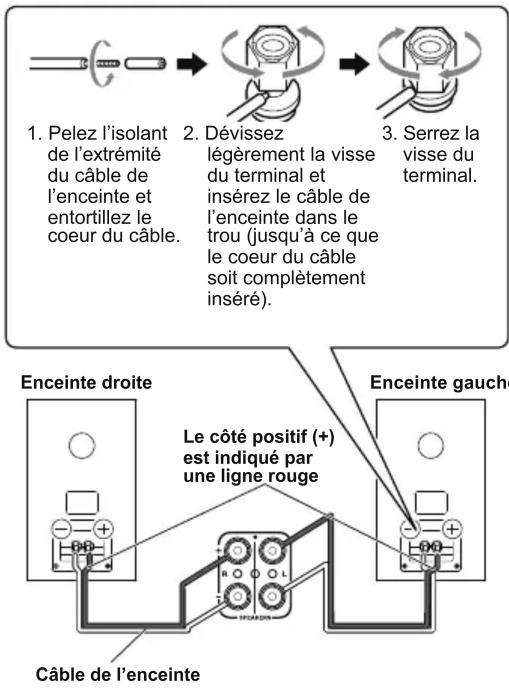

Connexion des enceintes

• Avant de connecter les enceintes, débranchez le câble d'alimentation de vos amplificateurs de la prise murale et réglez le volume au minimum.
• L'impédance nominale de l'enceinte est de 4 Ω. Vérifiez que vous branchez un amplificateur qui soit compatible avec une impédance de 4 Ω.
• Utilisez les câbles pour enceintes fournis pour connecter les enceintes à votre amplificateur comme indiqué dans l'illustration.

1. Pelez l'isolant de l'extrémité du câble de l'enceinte et entortillez le coeur du câble. 2. Dévissez légèrement la visse du terminal et insérez le câble de l'enceinte dans le trou (jusqu'à ce que le coeur du câble soit complètement inséré). 3. Serrez la visse du terminal. Enceinte droite Le côté positif (+) est indiqué par une ligne rouge Enceinte gauche Câble de l'enceinte

Le type de terminaux pour enceintes utilisé sur l'ampli-tuner et leur position dépend du modèle. Veuillez vous référer aux instructions du manuel de l'ampli-tuner pour les détails sur la connexion des enceintes à l'ampli-tuner.

• Vérifiez bien que les terminaux positifs (+) des enceintes sont connectés aux terminaux positifs (+) de l'amplificateur, et que les terminaux négatifs (-) des enceintes sont connectés aux terminaux négatifs (-) de l'amplificateur.
• Vérifiez bien que les cordons positifs (+) et négatifs (-) ne sont pas en contact. S'ils le sont, un court-circuit peut se produire et endommager votre amplificateur.

Entretien

Afin de préserver l'apparence des enceintes, vous devriez les nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser des chiffons abrasifs, des diluants, alcools ou autres solvants qui peuvent endommager le fini.

Spécifications

Type : Réflexe de basse 2-voies

Impédance : 4 Ω

Puissance maximale à l'entrée : 80 W

Niveau de pression du son en sortie : 85 dB/W/m

Fréquence de réponse : 55 Hz à 35 kHz

Fréquence d'intersection : 3 kHz

Capacité du caisson : 7,5 ℓ

Dimensions (L×H×P): 170 × 283 × 230 mm

(incl. grille et projection)

Poids : 3,7 kg

Enceintes Haut-parleur grave : 12 cm OMF type cône

Haut-parleur aigu : 2,5 cm type dôme souple

Terminal : Terminal pour enceinte de type à visse

Grille : Détachable

Accessoires : 1,8 mètres de câble pour enceinte × 2

Entretoise en liège × 8

* Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.
