7194116 - Moniteur Legamaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur interactif tactile (e-Screen)
Marque	Legamaster
Modèle	7194116
Taille de l'écran	65 pouces
Technologie tactile	Tactile (prise USB, compatible stylet, doigt ou gant)
Alimentation	100-240 V ~ 5 A, 50/60 Hz
Interrupteur principal	Oui, sur le côté (positions Marche/Arrêt)
Consommation en veille	Mode veille actif (voyant orange)
Entrées vidéo	VGA, DVI-D, HDMI (x2), DisplayPort, Composite, S-Video, Composant
Entrées audio	PC Audio (mini-jack), RCA (G/D)
Sorties audio	Sortie ligne RCA (G/B/R)
Connectivité	RS232C (D-Sub 9), RS485 (RJ-45), LAN (RJ-45), USB tactile (type B)
Télécommande	Oui, avec piles AAA (fournies)
Fonctions OSD	Menu affiché à l'écran (réglages image, son, etc.)
Montage mural	Possible (suivre consignes, distance minimale 10 cm autour)
Transport	Nécessite 2 personnes, utiliser les poignées blanches
Température de fonctionnement	Éviter les pièces très chaudes ou ensoleillées
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec.
Sécurité	Suivre les avertissements : débrancher en cas de fumée, eau, chute. Ne pas obstruer les ventilations.
Pièces détachées et réparabilité	Contacter le revendeur ou un technicien qualifié. Aucune pièce détachée grand public.

FOIRE AUX QUESTIONS - 7194116 Legamaster

Comment allumer et éteindre le moniteur Legamaster 7194116 ?

Pour allumer, basculez l'interrupteur latéral sur la position « — » (Marche) et appuyez sur la touche Power de la télécommande ou du clavier latéral. Pour éteindre complètement, mettez l'interrupteur sur « O » (Arrêt) ou débranchez le câble secteur.

Comment connecter un ordinateur à ce moniteur ?

Utilisez un câble VGA, DVI, HDMI ou DisplayPort selon les ports disponibles. Branchez une extrémité sur l'ordinateur et l'autre sur l'entrée correspondante du moniteur. Sélectionnez ensuite la source avec la télécommande ou le bouton Source du moniteur.

La fonction tactile ne fonctionne pas, que faire ?

Assurez-vous que le câble USB (type B vers type A) est bien branché entre le moniteur et l'ordinateur. Attendez 5 secondes après la connexion. Si le problème persiste, effectuez un étalonnage via le menu de votre système d'exploitation. Consultez le manuel pour la procédure spécifique (Windows 7, Mac, Linux).

Que faire si la télécommande ne répond pas ?

Vérifiez que les piles (type AAA) sont correctement insérées et non usées. Dirigez la télécommande vers le capteur IR à l'avant de l'écran. Éloignez toute source lumineuse parasite. Si le problème persiste, utilisez les touches latérales du moniteur.

Pourquoi l'écran affiche-t-il « No signal » ?

Vérifiez que le câble d'entrée est correctement branché aux deux extrémités et que la source (ordinateur, lecteur) est allumée. Sélectionnez la bonne source via la télécommande ou le menu OSD. Testez avec un autre câble ou une autre source si nécessaire.

Comment nettoyer l'écran tactile ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux et non pelucheux légèrement humide (pas de produit abrasif ou de solvant). Nettoyez délicatement la surface tactile sans appuyer fort.

Peut-on monter ce moniteur au mur ?

Oui, le moniteur est compatible avec un support mural. Respectez une distance minimale de 10 cm autour de l'écran pour l'aération. Assurez-vous que le support est solidement fixé à un mur droit et capable de supporter le poids (environ 30 kg). Suivez les consignes de sécurité dans le manuel.

Comment régler le volume ou couper le son ?

Utilisez les touches Volume + et Volume - sur la télécommande ou les boutons latéraux. Pour couper le son, appuyez sur la touche MUTE. Appuyez à nouveau pour rétablir le son.

Que faire en cas de fumée ou d'odeur suspecte venant du moniteur ?

Débranchez immédiatement le câble secteur. N'utilisez plus l'appareil et contactez votre revendeur ou un technicien qualifié. Ne tentez pas de réparer vous-même.

Le moniteur chauffe-t-il normalement ?

Une légère chaleur est normale en fonctionnement, mais si l'appareil devient très chaud, vérifiez que les grilles d'aération ne sont pas obstruées et qu'il y a au moins 10 cm d'espace libre autour. Évitez de l'installer près d'une source de chaleur ou en plein soleil.

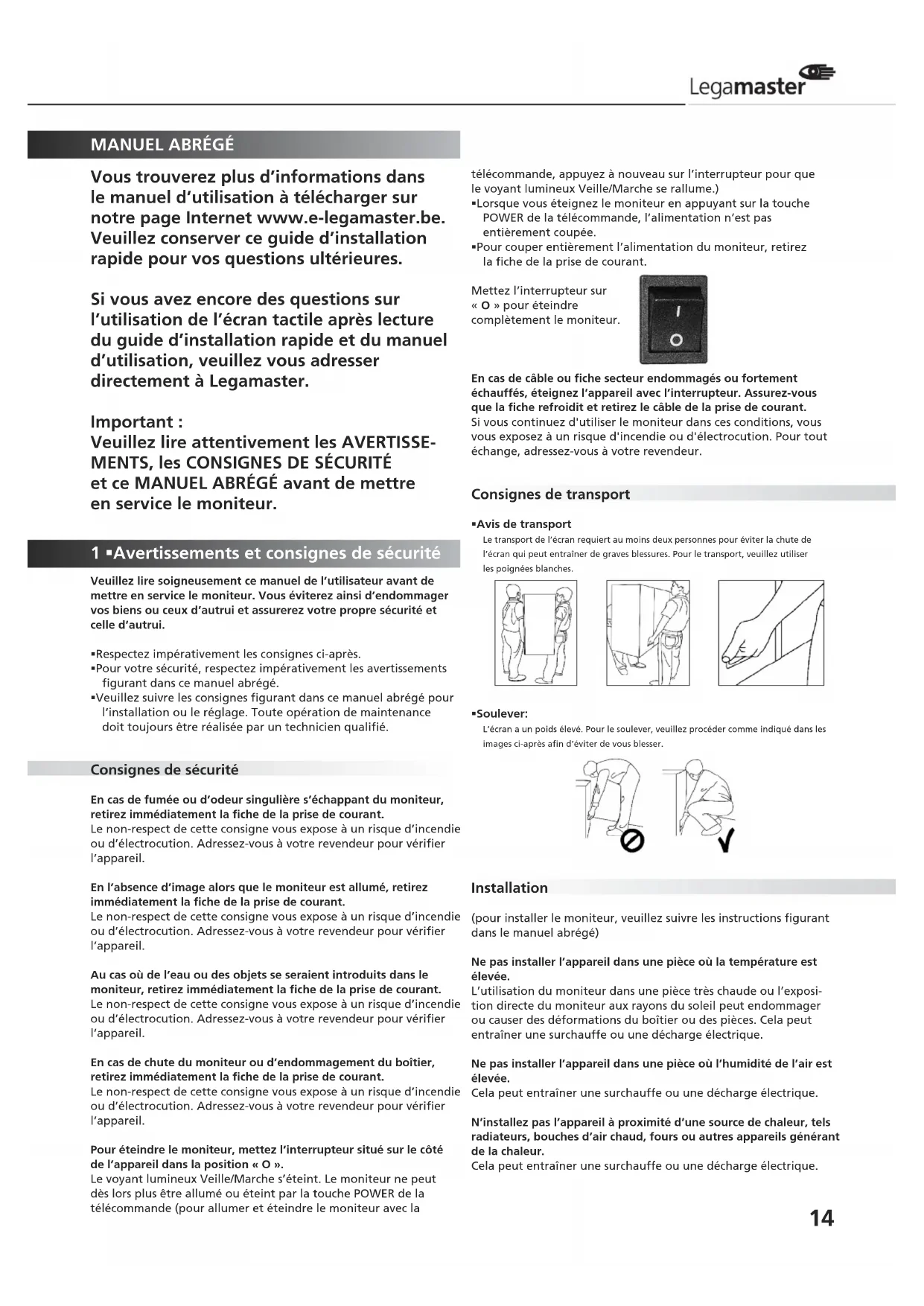

MODE D'EMPLOI 7194116 Legamaster

Vous trouverez plus d’informations dans le manuel d’utilisation à télécharger sur notre page Internet www.e-legamaster.be. Veuillez conserver ce guide d’installation rapide pour vos questions ultérieures.

Si vous avez encore des questions sur l'utilisation de l'écran tactile après lecture du guide d'installation rapide et du manuel d'utilisation, veuillez vous adresser directement à Legamaster.

Important: Veuillez tirer attentivement les AVERTISSEMENTS, les CONSIGNES DE SECURITE et ce MANUEL ABRÉGÉ avant de mettre en service le moniteur.

1 - Avertissements et consignes de sécurité

Veuillez lire soigneusement ce manuel de l'utilisateur avant de mettre en service le moniteur. Vous éviterez ainsi d'endommager vos biens ou ceux d'autrui et assurerez votre propre sécurité et celle d'autrui.

Respectez impérativement les consignes ci-après. - Pour votre sécurité, respectez impérativement les avertissements figurant dans ce manuel abrégé. - Veuillez suivre les consignes figurant dans ce manuel abrégé pour l'installation ou le réglage. Toute opération de maintenance doit toujours être réalisée par un technicien qualifié.

Consignes de sécurité

En cas de fumée ou d'odeur singulière s'échappant du moniteur, retirez immédiatement la fiche de la prise de courant.

Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

En l'absence d'image alors que le moniteur est allumé, retirez immédiatement la fiche de la prise de courant.

Le non-respect de cette consigne vous exposer à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

Au cas où de l'eau ou des objets se seraient introduits dans le moniteur, retirez immédiatement la fiche de la prise de courant. Le non-respect de cette consigne vous expose

En cas de chute du moniteur ou d'endommagement du boîtier, retirez immédiatement la fiche de la prise de courant.

Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

Pour éteindre le moniteur, mettez l'interrupteur situé sur le côté de l'appareil dans la position « O »

Le voyant lumineux Veille/Marche s'éteint. Le moniteur ne peut dès lors plus être allumé ou éteint par la touche POWER de la télécommande (pour allumer et éteindre le moniteur avec la

télécommande, appuyez à nouveau sur l'interrupteur pour que le voyant lumineux Veille/Marche se rallume.)

Lorsque vous éteignez le moniteur en appuyant sur la touche POWER de la télécommande, l'alimentation n'est pas entièrement coupée. Pour couper entièrement l'alimentation du moniteur, retirez la fiche de la prise de courant.

Mettez l'interrupteur sur « O » pour éteindre complètement le moniteur.

En cas de câble ou fiche secteur endommagés ou fortement échauffés, éteignez l'appareil avec l'interrupteur. Assurez-vous que la fiche refroidit et retirez le câble de la prise de courant. Si vous continuez d'utiliser le moniteur dans ces conditions, vous exposez à un risque d'incendie ou d'électrocution. Pour tout échange, adressez-vous à votre revendeur.

Avis de transport

Le transport de l'écran requiert au moins deux personnes pour éviter la chute de l'écran qui peut entraîner de graves blessures. Pour le transport, veuillez utiliser les poignées blanches.

L'écran a un poids élevé. Pour le soulever, veuillez procéder comme indiqué dans les images ci-après afin d'éviter de vous blesser.

Installation

(pour installer le moniteur, veuillez suivre les instructions figurant dans le manuel abrégé)

Ne pas installer l'appareil dans une pièce où la température est élevée.

L'utilisation du moniter dans une pièce très chaude ou l'exposition directe du moniter aux rayons du soleil peut endommager ou causer des déformations du boîtier ou des pièces. Cela peut entraîner une surchauffe ou une décharge électrique.

Ne pas installer l'appareil dans une pièce où l'humidité de l'air est élevée.

Cela peut entraîner une surchauffe ou une décharge électrique.

N'installez pas l'appareil à proximité d'une source de chaleur, tels radiateurs, bouches d'air chaud, fours ou autres appareils générant de la chaleur.

Cela peut entraîner une surchauffe ou une décharge électrique.

Respecter la puissance électrique maximale, ne pas surcharger les prises ou câbles.

N'utilisez pas de rallonge pour éviter le risque d'incendie et d'électrocution.

Ne raccordez la fiche qu'à des prises de courant alternatif de 100~240V

Vous éviterez ainsi le risque d'incendie ou d'électrocution.

• Ne jamais utiliser des fiches endommagées ou prises usées.
• Ne pas utiliser de prises inadaptées pour éviter le risque d'incendie et d'électrocution.

Ne posez pas le moniteur sur des étagères ou surfaces instables. Il pourrait tomber et causer des dommages. Installez l'appareil uniquement sur des surfaces droites, stables et plates.

Ne posez

• Couvrir le moniteur ou obstruer les trous d'aération peut entraîner un incendie. L'introduction de liquide ou pièces de métal dans le moniteur peut provoquer un incendie ou une décharge électrique.
• Ne jamais poser d'objets lourds sur le moniteur. L'appareil pourrait tomber et causer des dommages.
• Pour assurer une aération suffisante, veuillez respecter une distance minimale de 10 cm entre le moniteur et tout autre objet.

Ne pas déplacer le moniteur quand les câbles secteur et AV sont raccordés.

-Si vous devez déplacer le moniteur, assurez-vous d'abord que la fiche et les cables sont débranchés. Il faut au moins 2 personnes pour déballer ou porter le moniteur. Veillez à porter le moniteur en position droite. - Transporter le moniteur en position droite. Ne pas poser le moniteur côté écran vers le haut ou le bas. - Manipuler le moniteur avec précaution. Ne pas le faire tomber.

Consignes de sécurité pour le montage mural

1. Assurez-vous que le support est solidement fixé au mur.

1. Après le montage, ne pas secouer ou tirer fortement sur l'écran.

1. Pour éviter les dysfonctionnements, ne montez pas l'écran dans un endroit directement exposé aux rayons du soleil, directement au-dessus d'une source de chaleur ou dans un environnement humide.

1. Montez l'écran en maintenant une distance minimale de 10 cm avec d'autres objets/murs de chaque côté. Montez l'écran uniquement sur des murs droits.

Déballage

L'e-Screen est emballé dans un carton et peut - selon le nombre d'appareils livrés - être fixé à deux différents types de palettes courantes. L'e-Screen est emballé avec des garnitures de protection OV. enveloppant le moniteur pour le transport.

• Avant de déballer le moniteur, préparez une surface stable, plate et propre à proximité d'une prise murale.
• Posez le carton contenant le moniteur LCD droit et ouvrez-le par le haut avant de déstrier la garniture de protection du dessus.
• Étape 1: Retirer la poignée blanche et couper le ruban
• Étape 2: Retirer la garniture de protection du dessus et retirer le sac d'accessoires.

Fiche de colissage

Désignation Quantité

1 e-Screen 1

2 Carton 1

3 Garniture de protection dessus 1

4 Garniture de protection dessus 1

5 Sac d'emballage 1

6 Sac d'accessoires 1

7 Stylet ergonomique 1 jeu

8 Fixation carton 6

Contenu du sac d'accessoires :

Cable VGA (D-sub)

Cable secteur

Télécommande OSD

2 piles (AAA)

Cable USB

Rallonge IR

pilot VCOM Ethernet sur le CD

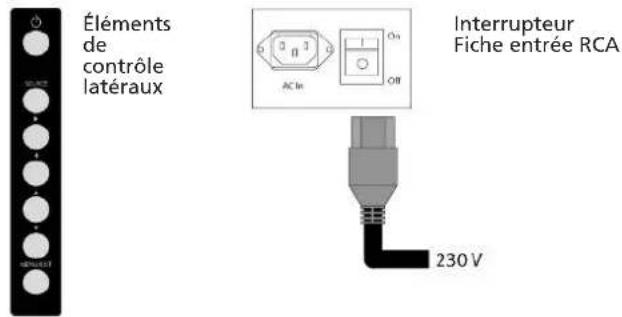

Cable secteur

Le câble secteur fourni se branche sur le côté du moniteur LCD et dans la prise murale.

Raccordez le câble secteur à la fiche du moniteur

- signifie Marche/ON,

signifie Arrêt/OFF.

Entrée: 100-240V~5A50/60Hz

Interface réseau

Interrupteur et fiche de raccordement.

Voir le chapitre « Alimentation électrique »

• Éléments de contrôle latéraux du moniteur
• Télécommande (TC)

Vous trouverez plus d'informations au chapitre

Fonctionnement de l'écran

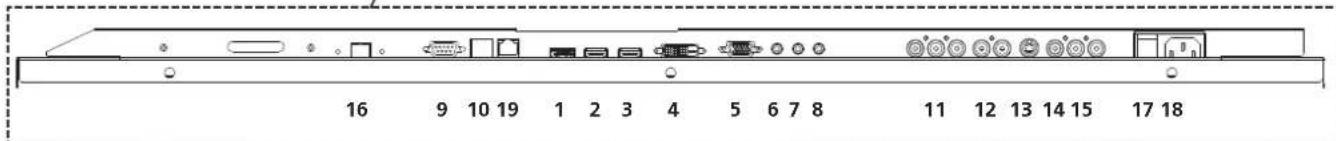

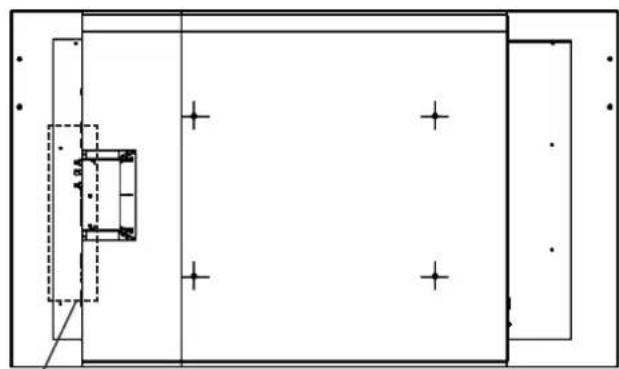

65" Fiche

1 DisplayPort 2 HDMI 1 entrée x 1 3 HDMI 2 entrées x 1 4 DVI-D entrée x 1 D-sub 24 broches 5 VGA D-Sub 15 broches 6 PC entrée audio Mini jack 7 Entrée audio PC Mini jack 8 Rallonge IR Mini jack 9 RS232C D-Sub 9 broches 10 LAN 11 Sortie ligne RCA G/B/R 12 Composant RCA G/D 13 Entrée s-Video Mini Din 4 broches 14 Vidéo RCA 15 Entrée audio RCA G/D 16 Touch USB Type B femelle 17 Interrupteur ON/OFF 18 Entrée AC IEC C14 19 Entrée RS485 RJ-45

4 - Commande du moniteur

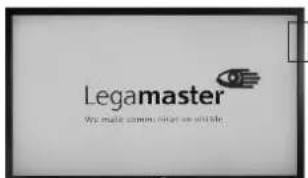

Éléments de contrôle latéraux du moniteur - Fonctions du clavier OSD

Touche description

Power Marche (ON)/arrêt (OFF)

Source Sélection de la source (basculement)

Menu à droite/Volume +

Menu à gauche/Volume -

Menu haut

▼Menu bas

Menu/Sortie Menu/Sélectionner fin

Affiche pour : Allume/Vitesse

Récepteur Télécommande

Statut sectoriel Condition

Vert Marche
Orange Arrêt	Mode économique d'énergie
	Sélectionner LED ON dans le menu(LED avant : ON)
Orange clignotant Aucun signal
Arrêt CA étèint	Marche
	Sélectionner LED ON dans le menu(LED avant : OFF)

-LED OFF:

En mode « OFF », l'affichage LED est complètement éteint, que le moniteur soit allumé ou éteint.

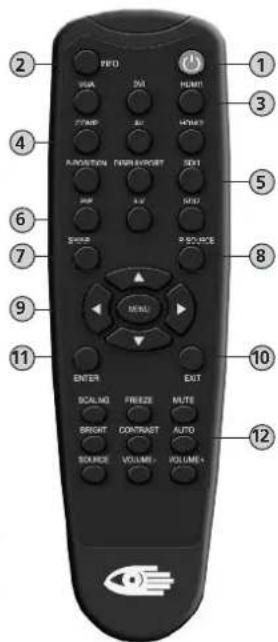

Éléments de la télécommande (TC)

Numéro Fonction Description

1	Ø	Marché/arrêt du moniteur
2	INFO	Information sur la source et la résolution
3	VGA	Sélection de la source PC-RGB
	DVI	Sélection de la source PC-DVI
	HDMI 1	Sélection de la source HDMI 1
4	COMP	Sélection de la source de composants
	AV (Vidéo)	Sélection de la source video composite
	HDMI 2	Sélection de la source HDMI 2
5	Position PIP	Sélection de la position PIP
	Port d'affichage	Sélection de la source de port d'affichage

6	PIP	Marché/arrêt de la fonction PIP
	S-V	Sélection de la source S-vidente
	HD-SDI 2	Non disponible sur ce modèle
7	SWAP	Basculement image principale/image sub
8	P-SOURCE	Sélection de la source-sub seconde
9	MENU	Affichage du menu OSD du moniteur. Si le menu est déjà ouvert, l'utilisation de cette touche permet de sélectionner le sous-menu précédent. Navigation sous-menus et paramètres
	▲,▲,▼	Navigation sous-menus et paramètres
10	EXIT	Fermeture (sortie) du menu
11	ENTER	Sélection de l'option de menu marquee
12	SCALING	Basculement formats d'image (Auto, Nativ, 4x3, 16x9, 16x10 et boi aux lettres transversale
	FREEZE	Arrêt sur image en cou
	MUTE	Coupure du son
	BRIGHT	Réglage luminosité
	CONTRAST	Réglage contraste
	AUTO	Synchronisation du moyen
	SOURCE	Sélection des différentes
	VOLUME-	Baisse du volume
	VOLUME+	Hausse du volume

Hot key: blocage/débloquage du menu OSD

Déb sur la télécommande pour débloquer le menu OSD.

Mise en marche du moniteur

1. Raccordez correctement le câble secteur au moniteur et à la prise murale.
2. Vérifiez que l'interrupteur est en position « — »
3. Appuyez sur la touche Marche/Arrêt (Power) de la télécommande ou de la commande latérale.

Arrêt du moniteur

Moniteur allumé, appuyez sur la touche Marche/Arrêt de la télécommande ou de la commande latérale pour mettre le moniteur en mode veille. Pour éteindre entièrement l'appareil, mettez l'interrupteur dans la position « O » ou débranchez le cable secteur de la prise murale.

Remarque:

Le moniteur passe automatiquement en mode veille quand il reste inutilisé de manière prolongée.

Réglage du volume

1. Pour réduire ou augmenter le volume, appuyez sur la touche VOLUME- ou VOLUME+ de la télécommande.
2. Pour couper momentanément le son, appuyez sur la touche MUTE. Pour réactiver le son, appuyez à nouveau sur la touche MUTE.

Sélection de la source entrée

1. Sur la télécommande, appuyez sur la touche de la source souhaitée (VGA, HDMI1, HDMI2, DVI, Display-Port, Composite Video, S-Video, Component)
2. Vous pouvez aussi appuyer sur la touche SOURCE sur le clavier du moniteur et naviguer ensuite vers la source souhaitée avec les flèches ( ). Appuyez sur ENTER:

VGA HDM11 HDM12 DVI -DisplayPort S-Video - Video composite -Composants

1. Si le moniteur ne trouve pas de source, le message « No signal » (pas de signal) s'affiche.

Commande tactile

Aucun étalonnage n'est requis pour la première utilisation. Cependant, le panneau tactile pourrait nécessiter un réétalonnage dans le temps en fonction de son utilisation. Des instructions d'étalonnage pour les différents systèmes d'exploitation sont fournies ci-après:

Installation

1. Branchez le câble signal sur le moniteur, puis allumez le moniteur.
2. Branchez une extrémité du câble USB (connecteur USB de type B) côté moniteur (voir le Chapitre 3 Entrée du signal pour connaître l'emplacement exact).
3. Branchez l'autre extrémité du cable USB (connecteur USB de type A) à l'ordinateur.
4. Allumez l'ordinateur.
5. Une fois le câble USB connecté, attendez 5 secondes. La fonction tactile est alors opérationnelle.

Elle peut être activée avec un stylet, le doigt ou un autre pointeur. La fonction tactile est de type plug & play, aucun pilote n'est requis. N'utilisez pas de moniteur tactile de type paysage en mode portrait et vice versa.

Windows 7: procédure d'étalonnage 16 points

1. Démarrer le programme de configuration sur l'ordinateur.
2. Appuyez sur « Calibrate » (Étalonner).
3. Attendez le signal sonore. Leurrese se déplace ensuite automatiquement vers le coin gauche supérieur.
4. Placez un doigt, une main gantée ou un autre pointeur sur le curseur pendant 2 secondes (un signal sonore fait entendre lorsque le pointeur est placé sur le curseur).
5. Le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant. Reprenez l'instruction du point 4. APRÈS le bip, le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant jusqu'à ce que les 4 points soient étalonnés.
6. Reprenez l'instruction du point 4 jusqu'au dernier point d'étalonnage dans le coin droit inférieur.
7. Terminez l'étalonnage en tapant à n'importe quel endroit entre les 16 points. Le calibrage est terminé et le moniteur tactile désormais opérationnel.

MAC OS x v10.4 ou version supérieure et procédure d'étalonnage ci-dessus:

Pour utiliser le moniteur tactile avec un ordinateur Apple MAC, téléchargez le pilote par le lien ci-dessous:

Suivez les étapes indiquées dans la procédure d'installation et étalonnez l'e-Screen.

Touch operation Linux (2.6X) et systèmes d'exploitation ci-dessus

Pour l'étalonnage, consultez : http://www.freedesktop.org/wiki/Software/xinput_calibrator and configure the e-Screen

Avant de téléphoner au service concerné, essayez de couvrir l'origine du problème survenu à l'aide de l'aperçu ci-dessous.

• Procédez aux réglages tels que décrits à la page 13 sous « Commande du moniteur ». Si le problème rencontré ne figure pas dans la liste ou si vous n'arrivez pas à le résoudre, cessez d'utiliser le moniteur et contactez le service clientèle ou votre revendeur.

Problème à vérifier

Pas d'affichage	Vérifiez que la fiche est bien insérée aux deux extrémités. Vérifiez que l'interrupteur est en position « — ». Vérifiez que la source du signal fonctionne correctement. Vérifiez que le cable d'entrée est compatible avec cet affichage.
L'image n'est pas centrée	Vérifiez que le cable d'entrée est compatible avec cet affichage.
L'image n'est pas correctement verrouillée	Vérifiez que le cable d'entrée est compatible avec cet affichage.
La télécommande ne fonctionne pas fonctionnement et ont été correctement insérées. Vérifiez que la télécommande est dirigée sur le capteur IR à l'avant de l'écran.
La couleur de l'image	Vérifiez les réglages de l'image.
est mauvaise Réinitialisez l'affichage. Si vous utilise des terminaux YUV, vérifiez que les cables sont correctement branchés.

Déclaration relative à la conformité FCC :

Cet appareil a été testé et déclaré conforme aux limites acceptables prévues pour les appareils numériques de classe A en vertu de la section 15 des règlementations FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles lors de l'utilisation de l'appareil dans un environnement commercial. Cet appareil génère et consomme de l'énergie sous forme d'ondes radioélectriques et peut donc eventuellement entraîner une exposition à ces ondes. Lorsque l'appareil n'est pas installé et utilisé conformément aux consignes données, il peut perturber les radiocommunications. Lorsqu'il est utilisé dans des zones résidentielles, il peut y avoir des dysfonctionnements. Il revient à l'utilisateur de. Remédier à ces dysfonctionnements.

Avertissement

Ce produit est de classe A. Utilisé dans une zone résidentielle, il peut perturber les radiocommunications. Le cas échéant, il incombe à l'utilisateur de prendre les mesures nécessaires pour y remédier.

Cet appareil est soumis aux dispositions de la section 15 des réglementations FCC. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas générer d'interférences nuisibles, et (2) Cet appareil doit absorber les interférences reçues bien qu'elles puissent entraîner des dysfonctionnements.

EN55022_EN61000-3-2_EN61000-3-3

EN 55024

EN 60950-1 [Directive « bas voltage » (73/23/EEC)]

Les informations contenues dans ce document peuvent être modifiées sans notification préalable.

2012 Legamaster International B. V. Tous droits réservés.

Toute reproduction, sous quelle forme que ce soit, est strictement interdite sauf autorisation écrite de Legamaster International.

Les marques utilisées dans ce texte : Legamaster et le logo Legamaster sont des marques de editing AG ; Windows est une marque déposée de Microsoft Corporation, Nextwindow est une marque déposée de Nextwindow.

D'autres marques et dénominations commerciales peuvent être utilisées dans ce document pour se référer soit aux entités revendiquant les marques et dénominations soit à leurs produits. Legamaster International renonce à tout droit de propriété sur les marques et dénominations commerciales autres que les siennes.
