| Type de produit | Moniteur tactile interactif |
| Marque | Legamaster |
| Modèle | 7194114 |
| Taille d'écran | 55 pouces (139,7 cm) |
| Résolution native | 1920 x 1080 (Full HD) |
| Technologie tactile | Écran tactile (Plug & Play, étalonnage possible) |
| Entrées vidéo | DisplayPort, HDMI (x2), DVI-D, VGA, Composite, S-Video, Composant |
| Entrées audio | PC audio (jack), audio RCA (G/D) |
| Sorties audio | Ligne (RCA G/B/R) |
| Connectivité | LAN (RJ45), RS232C, USB tactile (Type B), RS485, Rallonge IR |
| Alimentation | 100-240 V~, 5 A, 50/60 Hz |
| Consommation électrique | Environ 250 W (estimation) |
| Poids | Environ 30 kg (estimation) |
| Dimensions (L x H x P) | Environ 124 x 72 x 6 cm (estimation) |
| Température de fonctionnement | 0 °C à 40 °C |
| Accessoires inclus | Câble secteur, câble VGA, câble USB, télécommande, piles, stylet ergonomique, rallonge IR |
| Fonctions principales | PIP, Mise à l'échelle, Mode gel, Contrôle OSD, Verrouillage menu |
| Montage mural | Possible (norme VESA, non précisée) |
| Sécurité | Arrêt d'urgence, protection contre surchauffe, consignes de transport |
| Entretien | Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs |
| Pièces détachées | Contacter le revendeur ou le service client Legamaster |
| Réparabilité | Maintenance par technicien qualifié |
FOIRE AUX QUESTIONS - 7194114 Legamaster
Questions des utilisateurs sur 7194114 Legamaster
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice 7194114 - Legamaster et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 7194114 de la marque Legamaster.

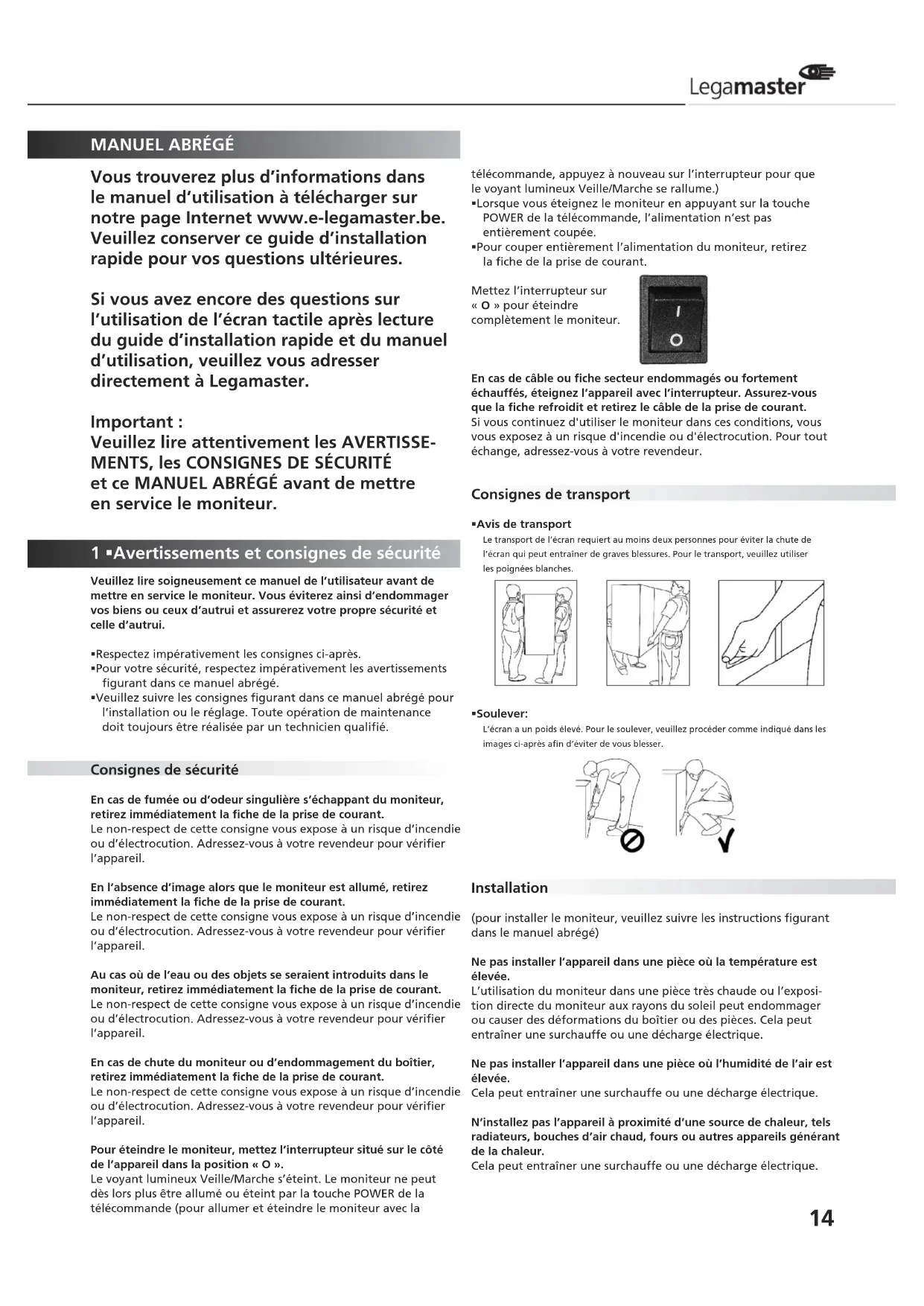

MODE D'EMPLOI 7194114 Legamaster
Vous trouverez plus d'informations dans le manuel d'utilisation à télécharger sur notre page Internet www.e-legamaster.be. Veuillez conserver ce guide d'installation rapide pour vos questions ultérieures.
Si vous avez encore des questions sur l'utilisation de I'écran tactile après lecture du guide d'installation rapide et du manuel d'utilisation, veuillez vous adresser directement à Legamaster.
Important:
Veuillez tire attentivement les AVERTISSEMENTS, les CONSIGNES DE SECURITE et ce MANUEL ABRÉGÉ avant demettre en service le moniteur.
1 -Avertissements et consignes de sécurité
Veuillez lore soigneusement ce manuel de l'utilisateur avant demettre en service le moniteur. Vous éviterez ainsi d'endommagervos biens ou leurs d'autrui et assurerez votre propre sécurité etelle d'autrui.
Respectez impératifement les consignes ci-après.
- Pour votre sécurité, respectez impérativement les averissements figurant dans ce manuel abrége.
- Veuillez suivre les consignes figurant dans ce manuel abrégé pour l'installation ou le réglage. Toute opération de maintenance doit toujours être réalisée par un technicien qualifié.
Consignes de sécurité
En cas de fumée ou d'odeur singulière s'échappant du moniteur, retirez immédiatement la fiche de la prise de courant.
Le non-respect de cette consigne vous exposer à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.
En l'absence d'image alors que le moniteur est allumé, retirez immédiatement la fiche de la prise de courant.
Le non-respect de cette consigne vous exposer à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.
Au cas où de l'eau ou des objets se seraient introduits dans le monitateur, retirez immédiatement la fiche de la prise de courant. Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.
En cas de chute du moniteur ou d'endommagement du boitier, retirez immédiatement la fiche de la prise de courant.
Le non-respect de cette consigne vous exposer à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.
Pour eteindre le moniteur, mettez l'interrupteur situé sur le cote de I'appareil dans la position « O »
Levoyant lumineux Veille/Marche s'eteint. Le moniteur ne peut des lors plus etre allumé ou eteint par la touche POWER de la télécommande (pour allumer et eteindre le moniteur avec la
telecommande, appuyez à nouveau sur l'interrupteur pour que le voyant lumineux Veille/Marche se rallume.)
Lorsque vous éteignez le moniteur en appuyant sur la touche POWER de la télécommande, l'alimentation n'est pas entierement coupée.
Pour couper entierement l'alimentation du moniteur, retirez la fiche de la prise de courant.
Mettez l'interrupteur sur « O » pour eteindre complètement le moniteur.
En cas de cable ou fiche secteur endommages ou fortement échauffés, éteignez l'appareil avec l'interrupteur. Assurez-vous que la fiche refroidit et retireze le cable de la prise de courant. Si vous continuez d'utiliser le moniteur dans ces conditions, vous expose à un risque d'incendie ou d'électrocution. Pour tout échange, adressez-vous à votre revendeur.
Consignes de transport
Avis de transport
Le transport de l'écran requiert au moins deux personnes pour éviter la chute de l'écran qui peut entraîner de graves blessures. Pour le transport, veuillez utiliser les poignées blanches.
Soulever:
L'écran a un poids élevé. Pour le soulever, veuillez procéder comme indiqué dans les images ci-après afin d'éviter de vous blesser.
Installation
(pour installer le monitateur, veuillez suivre les instructions figurant dans le manuel abrége)
Ne pas installer l'appareil dans une piece ou la température est elevée.
L'utilisation du moniter dans une piece très chaude ou l'exposition directe du moniter aux rayons du soleil peut endommager ou cause des déformations du boitier ou des pieces. Cela peut entrainer une surchauffe ou une décharge électrique.
Ne pas installer l'appareil dans une piece ou l'humidité de l'air est elevée.
Cela peut entrainer une surchauffe ou une décharge électrique.
N'installez pas l'appareil à proximé d'une source de chaleur, tels radiateurs, bouches d'air chaud, jours ou autres apparèils générant de la chaleur.
Cela peut entrainer une surchauffe ou une décharge électrique.
Respecter la puissance électrique maximale, ne pas surcharger les prises ou cables.
N'utilisez pas de rallonge pour éviter le risque d'incendie et d'électrocution.
Ne raccordez la fiche qu'a des prises de courant alternatif de 100~240V
Voues eviterez ainsi le risque d'incendie ou d'electrocution.
- Ne jamais utiliser des fiches endommagées ou prises usées.
- Ne pas utiliser de prises inadaptées pour éviter le risque d'incendie et d'électrocution.
Ne posez pas le moniteur sur des etagères ou surfaces instables. Il pourrait tomber et causer des dommages. Installez l'appareil uniquement sur des surfaces droites, stables et plates.
Ne posez以及其他对象的注释。
- Couvrir le moniteur ou obstruer les trouss d'airation peut entrainer un incendie par
L'introduction de liquide ou pieces de metal dans le moniter peut provoquer un incendie ou une décharge électrique. - Ne jamais poser d'objets lourds sur le moniteur. L'appareil pourrait tomber et causer des dommages.
- Pour assurer une aération suffisante, veuillez respecter une distance minimale de 10 cm entre le moniteur et tout autre objet.
Ne pas déplacer le moniteur quand les cables secteur et AV sont raccordés.
-Si vous doivent déplacer le monitateur, assurez-vous d'abord que la fiche et les cables sont débranchés.
Il faut au moins 2 personnes pour déballer ou porter le moniteur. Veillez à porter le moniteur en position droite.
- Transporter le moniteur en position droite. Ne pas poser le monitateur cote écran vers le haut ou le bas.
- Manipulier le moniteur avec précaution. Ne pas le faire tomber.
Consignes de sécurité pour le montage mural
- Assurez-vous que le support est solidement fixé au mur.
- ÀpRES le montage, ne pas secouer ou tirer fortement sur l'écran.
- Pour éviter les dysfonctionnements, ne montez pas l'écran dans un endroit directement exposé aux rayons du soleil, directement au-dessus d'une source de chaleur ou dans un environnement humide.
- Montez l'écran en maintainant une distance minimale de 10 cm avec d'autres objets/murs de chaque côte. Montez l'écran uniquement sur des murs droits.
2 -Contenu de la livraison
Déballage
L'e-Screen est emballe dans un carton et peut - selon le nombre d'appareils livres - etre fixe a deux differents types de palettes courantes. L'e-Screen est emballe avec des garnitures de protection DV.envloppant le moniter pour le transport.
- Avant de déballer le moniteur, préparez une surface stable, plate et propre à proximé d'une prise murale.
-
Posez le carton contenant le moniteur LCD droit et ouvre-le par le haut avant de retarder la garniture de protection du dessus.
-
Étape 1: Retirer la poignée blanche et couper le ruban
-
Étape 2: Retirer la garniture de protection du dessus et retarder le sac d'accessoires.
Fiche de colisage
Désignation Quantité
| 1 e-Screen 1 |
| 2 Carton 1 |
| 3 Garniture de protection dessus 1 |
| 4 Garniture de protection dessus 1 |
| 5 Sac d'emballage 1 |
| 6 Sac d'accessoires 1 |
| 7 Stylet ergonomique 1 jeu |
| 8 Fixation carton 6 |
Contenu du sac d'accessoires :
Cable VGA (D-sub)
Cable secteur
Télécommande OSD
2 piles (AAA)
Cable USB
Rallonge IR
pilot VCOM Ethernet sur le CD
3 Installation
Alimentation electrique

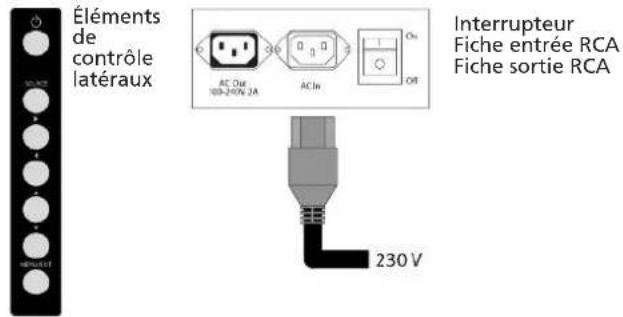

Cable secteur
Le cable secteur fourni se branche sur le cote du moniteur LCD et dans la prise murale.
Raccordez le cable secteur à la fiche du moniteur
- signifie Marche/ON,
signifie Arret/OFF.
Entree:100-240V\~5A50/60Hz
Interface réseau
Interrupteur & fiche de raccordement.
Voir le chapitre « Alimentation électrique »
-
Éléments de contrôle latéraux du moniteur
-
Telecommande (TC)
Vous trouverez plus d'informations au chapitre
« Fonctionnement de l'écran »

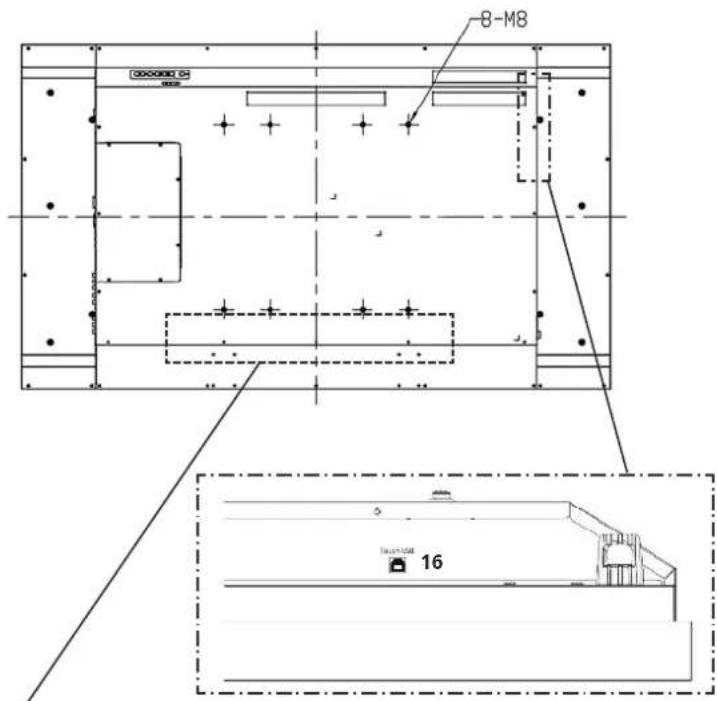

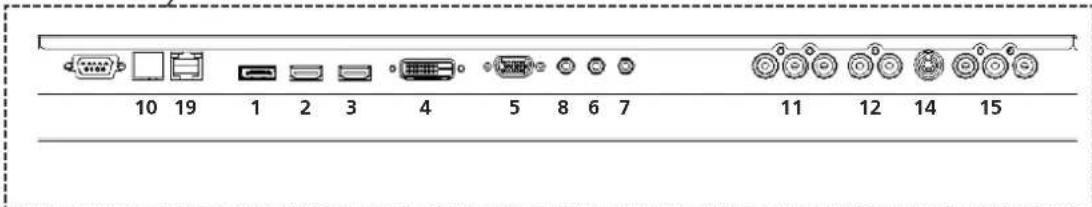

Entrées du signal
Interface déntrée
55" Fiche
1 DisplayPort
2 HDMI 1 entrée x 1
3 HDMI 2 entrée x 1
4 DVI-D entree x 1 D-sub 24 broches
5 VGA D-Sub 15 broches
6 PC entree audio Mini jack
7 Entre audio PC Mini jack
8 Rallonge IR Mini jack
9 RS232C D-Sub 9 broches
10 LAN
11 Sortie de ligne RCA G/B/R
12 Composant RCA G/D
13 Entrée s-Video Mini Din 4 broches
14 Video RCA
15 Entrée audio RCA G/D
16 Touch USB Type B Femelle
17 Interrupter ON/OFF
18 Entree AC IEC C14
19 Entree RS485 RJ-45
4 - Commande du moniteur

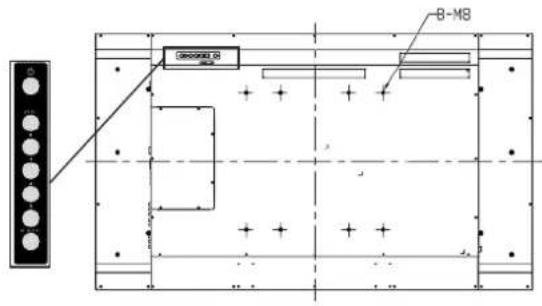

Éléments de contrôle latéraux du moniteur
-Fonctions du clavier OSD
Touche Description
| Power Marche (ON)/arrêt (OFF) |
| Source Sélection de la source (basculément) |
| ►Menu à droite/Volume + |
| ►Menu à gauche/Volume - |
| ▲Menu haut |
| ▼Menu bas |
| Menu/Sortie Menu/Sélectionner fin |
Affchage pour : AllumeVeille
Récepteur
Telcommande
-LED ON:
Statut sectorur Condition
| Vert Marche | |
| Orange Arrêt | Mode économique d'énergie |
| Sélectionner LED ON dans le menu (LED avant : ON) | |
| Orange clignotant Aucun signal | |
| Arrêt CA étèint | Marche |
| Sélectionner LED ON dans le menu (LED avant : OFF) | |
-LED OFF:
En mode « OFF», l'affichage LED est complètement étant que le monitateur soit allumé ou étient.
Éléments de la télécommande (TC)
N^o Fonction Description
| 1 | Φ | Marché/arrêt du moniteur |
| 2 | INFO | Information sur la source et la résolution |
| 3 | VGA | Sélection de la source PC-RGB |
| DVI | Sélection de la source PC-DVI | |
| HDMI 1 | Sélection de la source HDMI 1 | |
| 4 | COMP | Sélection de la source de composants |
| AV (Vidéo) | Sélection de la source video composité | |
| HDMI 2 | Sélection de la source HDMI 2 | |
| 5 | Position PIP | Sélection de la position PIP |
| Port d'affichage | Sélection de la source de port d'affichage |
| 6 | PIP | Marché/arrêt de la fonction PIP |
| S-V | Sélection de la source S-vidéo | |
| HD-SDI 2 | Non disponible sur ce modèle | |
| 7 | SWAP | Basculement image principale/image sub |
| 8 | P-SOURCE | Sélection de la source-sub seconde |
| 9 | MENU | Affichage du menu OSD du monitér. Si le menu est déjà ouvert, l'utilisation de cette touche permet de sélectionner le sous-menù préçédent. Navigation sous-menus et paramètres |
| 10 | EXIT | Fermeture (sortie) du menu |
| 11 | ENTER | Sélection de l'option de menu marquée |
| 12 | SCALING | Basculement formats d'image (Auto, Nativ, 4x3, 16x9, 16x10 et boîte aux lettres transversale) |
| FREEZE | Arrêt sur image en cours | |
| MUTE | Coupure du son | |
| BRIGHT | Réglage luminosité | |
| CONTRAST | Réglage contraste | |
| AUTO | Synchronisation du monitér avec la source | |
| SOURCE | Sélection des différentes sources d'image | |
| VOLUME- | Baisse du volume | |
| VOLUME+ | Hausse du volume |
Hot Key: Blocage/déblocage du menu OSD
Blocage: Appuyer successivement sur les touches Enter, Enter, Exit, Exit, Enter et Exit de la télécommande pour bloquer le menu OSD.
Déblocage: Appuyer successivement sur les touches Enter, Enter, Exit, Exit, Enter et Exit sur la télécommande pour débloquer le menu OSD.
Mode d'affichage
Mise en marche du moniteur
- Raccordez correctement le cable secteur au moniteur et à la prise murale.
- Verifiez que l'interrupteur est en position « — »
- Appuyez sur la touche Marche/Arrêt (Power) de la télécommande ou de la commande latérale.
Arrêt du moniteur
Moniteur allumé, appuyez sur la touche Marche/Arrêt de la télécommande ou de la commande laterale pourmettre le moniteur en mode veille. Pour éteindre entièrement l'appareil, mettez l'interrupteur dans la position « O » ou débranchelez cable secteur de la prise murale.
REMARQUE:
Le moniteur passe automatiquement en mode veille quand il reste inutilise de manière prolongée.
Réglage du volume
- Pour réduire ou augmenter le volume, appuyez sur la touche VOLUME- ou VOLUME+ de la télécommande.
- Pour couper momentanément le son, appuyez sur la touche MUTE. Pour reactiver le son, appuyez à nouveau sur la touche MUTE.
Selection de la source entree
- Sur la télécommande, appuyez sur la touche de la source souhaitee (VGA, HDMI1, HDMI2, DVI, Display-Port, Composite Video, S-Video, Component)
- Vous pouvez aussi appuyez sur la touche SOURCE sur le clavier du moniter et naviguer ensuite vers la source souhaitee a I'aide des flches ( ) .Appuyez sur ENTER:
VGA
HDM11
HDM12
DVI
-DisplayPort
S-Video
- Video composite
-Composants
- Si le moniteur ne trouve pas de source, le message « No signal » (pas de signal) s'affiche.
Commande tactile
Aucun étalonnage n'est requis pour la première utilisation. Cependant, le panneau tactile pourrait nécessiter un réétalonnage dans le temps en fonction de son utilisation. Des instructions d'étalonnage pour les différents systèmes d'exploitation sont fournies ci-après:
Installation
- Branchez le cable signal sur le moniteur, puis allumez le moniteur.
- Branchez une extrémité du cable USB (connecteur USB de type B) côte monitateur (voir le Chapitre 3 Entrée du signal pour connaître l'emplacement exact).
- Branchez l'autre extrémité du cable USB (connecteur USB de type A) à l'ordinateur.
- Allumez l'ordinateur.
- Une fois le cable USB connecté,attendez 5 secondes. La fonction tactile est alors operationnelle.
Elle peut être activée avec un stylet, le doigt ou un autre pointeur. La fonction tactile est de type plug & play, aucun pilote n'est requis. N'utilise pas de moniteur tactile de type paysage en mode portrait et vice versa.
Windows 7: Procedure d'étalonnage 16 points
- Démarrez le programme de configuration sur l'ordinateur.
- Appuyez sur « Calibrate » (Étalonner).
-
Attendez le signal sonore. Leurrese se deplace ensuite automatiquement vers le coin gauche supérieur.
-
Placez un doigt, une main ganttée ou un autre pointeur sur le curseur pendant 2 secondes (un signal sonore sa fait entendre lorsque le pointeur est place sur le curseur).
- Le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant. Repreneze l'instruction du point 4. ÀpRES le bip, le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant jusqu'à ce que les 4 points soient étalonnés.
- Reprenez l'instruction du point 4 jusqu' au dernier point d'étalonnage dans le coin droit inférieur.
- Terminate l'étabonnage en tapant à n'importe quel endroit entre les 16 points. Le calibrage est terminé et le moniteur tactile désormais opérationnel.
MAC OS X V10.4 ou version supérieure et Procedure d'étalonnage ci-dessus:
Pour utiliser le monitateur tactile avec un ordinateur Apple MAC, téléchargez le pilote par le lien ci-dessous:
Suivez les étapes indiquées dans la procédure d'installation et étalonnez l'e-Screen.
Touch operation Linux (2.6X) et systèmes d'exploitation ci-dessus
Pour l'étalonnage, consultez: http://www.freedesktop.org/wiki/Software/xinput_calibrator and configure the e-Screen
5 Résolution des problèmes 6 Conformité
Avant de téléphoner au service concerne, essayez de couver l'origine du problème survenu à l'aide de l'aperçu ci-dessous.
- Procedez aux réglages tels que décrits à la page 13 sous « Commande du moniteur »
Si le problème rencontre ne figure pas dans la liste ou si vous n'arrivez pas à le résoudre, cessez d'utiliser le monitateur et contactez le service clientèle ou votre revendeur.
Problème À vérifier
| Pas d'affichage | Vérifiez que la fiche est bien insérée aux deux extrémités. Vérifiez que l'interrupteur est en position « — ». Vérifiez que la source du signal fonctionne correctement. Vérifiez que le cable d'entrée est compatible avec cet affichage. |
| L'image n'est pas centrée | Vérifiez que le cable d'entrée est compatible avec cet affichage. |
| L'image n'est pas correctement verrouillée | Vérifiez que le cable d'entrée est compatible avec cet affichage. |
| La télécommande ne fonctionne pas fonctionnement et ont été correctement insérées. Vérifiez que la télécommande est dirigée sur le capteur IR à l'avant de l'écran. | |
| La couleur de l'image | Vérifiez les réglages de l'image. |
| est mauvaise Réinitialisez l'affichage. Si vous utilise des terminaux YUV, vérifiez que les cables sont correctement branchés. | |
Déclaration relative à la conformité FCC :
Cet apparéil a été testé et déclaré conforme aux limites acceptables prévues pour les apparéils numériques de classe A en vertu de la section 15 des règlementations FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles lors de l'utilisation de l' apparéil dans un environnement commercial. Cet apparéil géné et consomme de l'énergie sous forme d'ondes radioélectriques et peut donc eventulement entraîner une exposition à ces ondes. Lorsque l' apparéil n'est pas installé et utilisé conformément aux consignes données, il peut perturber les radiocommunications. Lorsqu'il est utilisé dans des zones résidentielles, il peut y avoir des dysfonctionnements. Il revient à l'utilisateur de.Remédier à ces dysfonctionnements.
Avertissement
Ce produit est de classe A. Utilisé dans une zone résidentielle, il peut perturber les radiocommunications. Le cas échéant, il incombe à l'utilisateur de prendre les mesures nécessaires pour y remédier.
Cet apparéil est soumis aux dispositions de la section 15 des réglementations FCC. Son utilisation est soumises aux deux conditions suivantes : (1) Cet apparéil ne doit pas générer d'interférences nuisibles, et (2) Cet apparéil doit absorber les interférences reçues bien qu'elles puissant entraîner des dysfonctionnements.
C∈FC
EN55022_EN61000-3-2_EN-61000-3-3
EN 55024
EN 60950-1 [Directive « bas voltage » (73/23/EEC)]
Les informations contenues dans ce document peuvent etre modifiées sans notification préalable.
2012 Legamaster International B.V. Tous droits réservés.
Toute reproduction, sous qu'elle forme que ce soit, est strictement interdite sauf autorisation écrite de Legamaster International.
Les marques utilisées dans ce texte : Legamaster et le logo Legamaster sont des marques de editing AG ; Windows est une marque déposée de Microsoft Corporation, Nextwindow est une marque déposée de Nextwindow.
D'autres marques et dénominations commerciales peuvent être utilisées dans ce document pour se reférer soit aux entités revendiquant les marques et dénominations soit à leurs produits. Legamaster International renonce à tout droit de propriété sur les marques et dénominations commerciales autres que les siennes.
